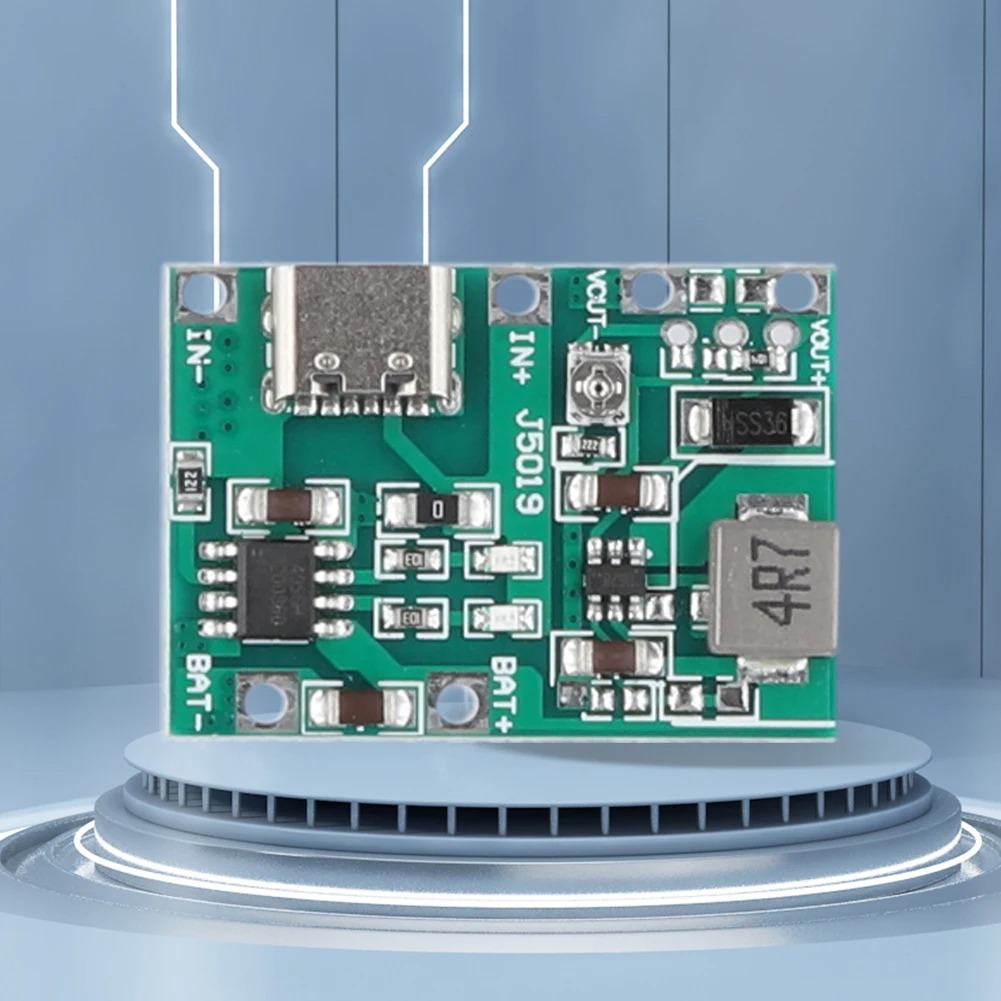

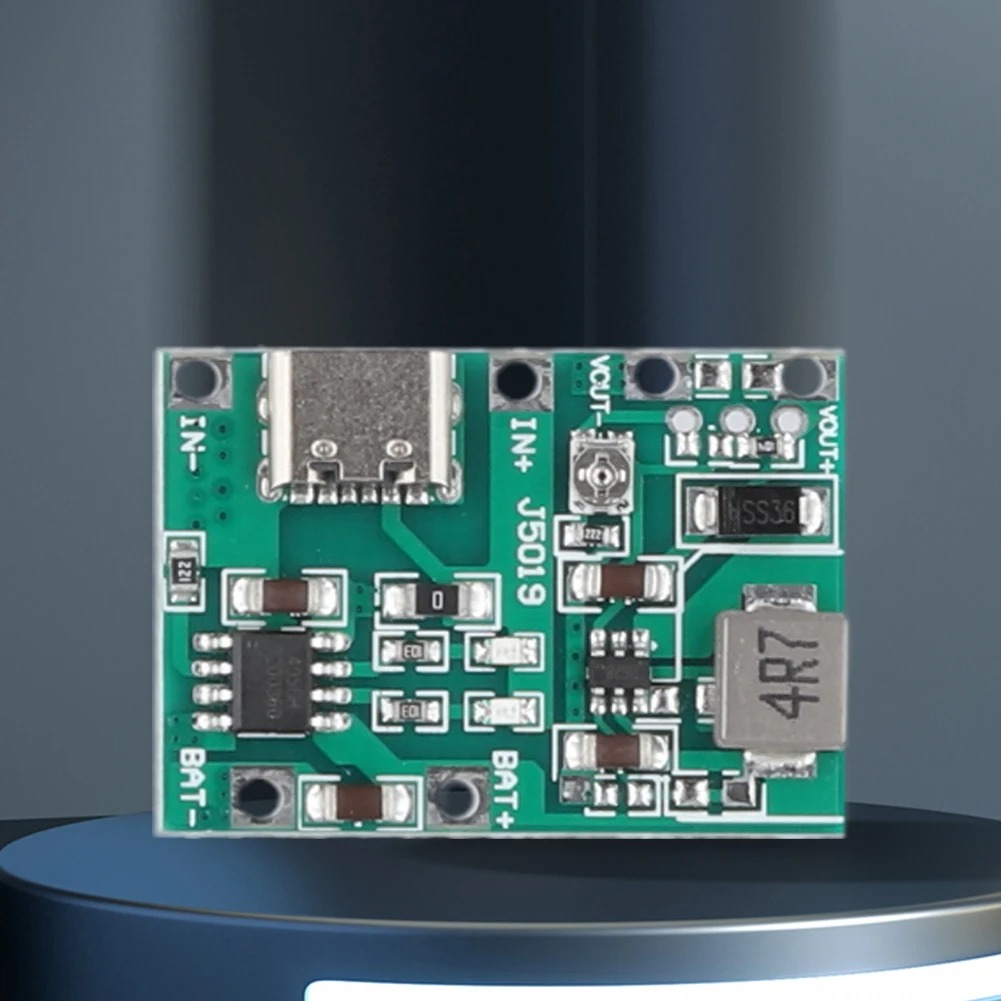

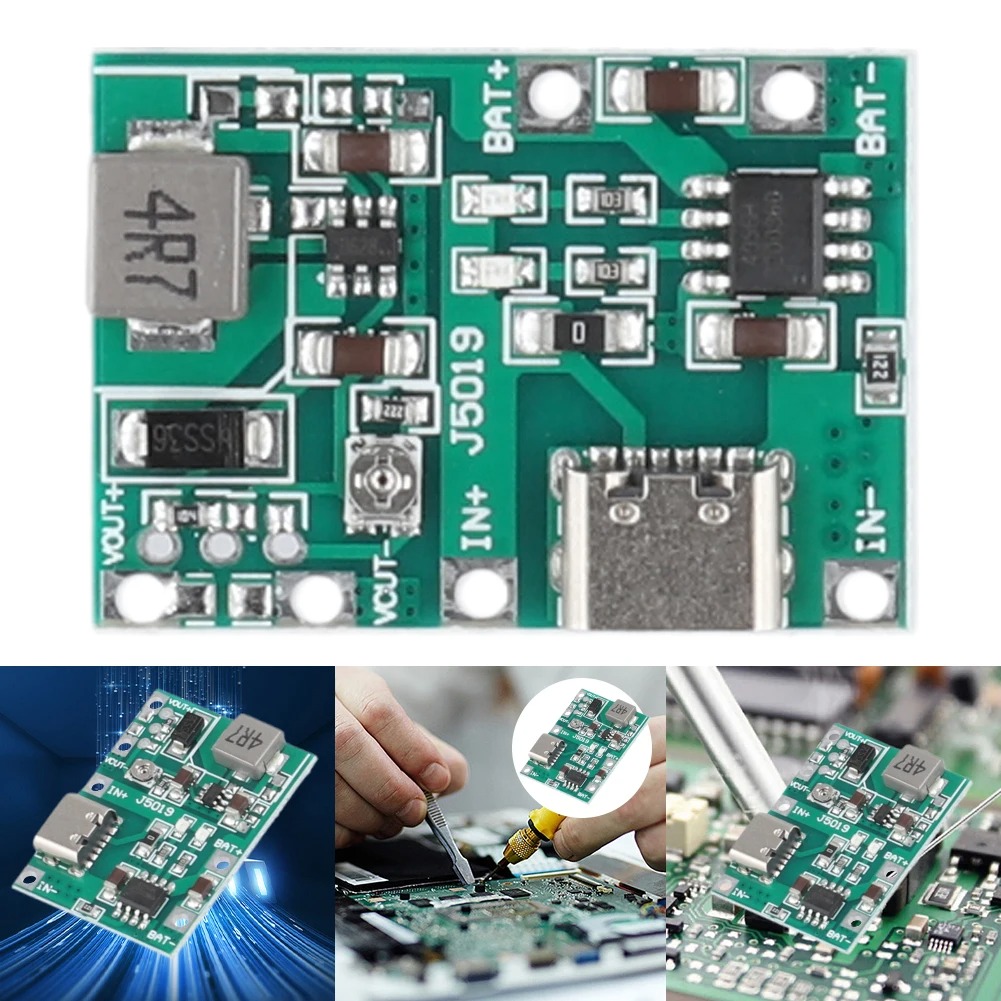

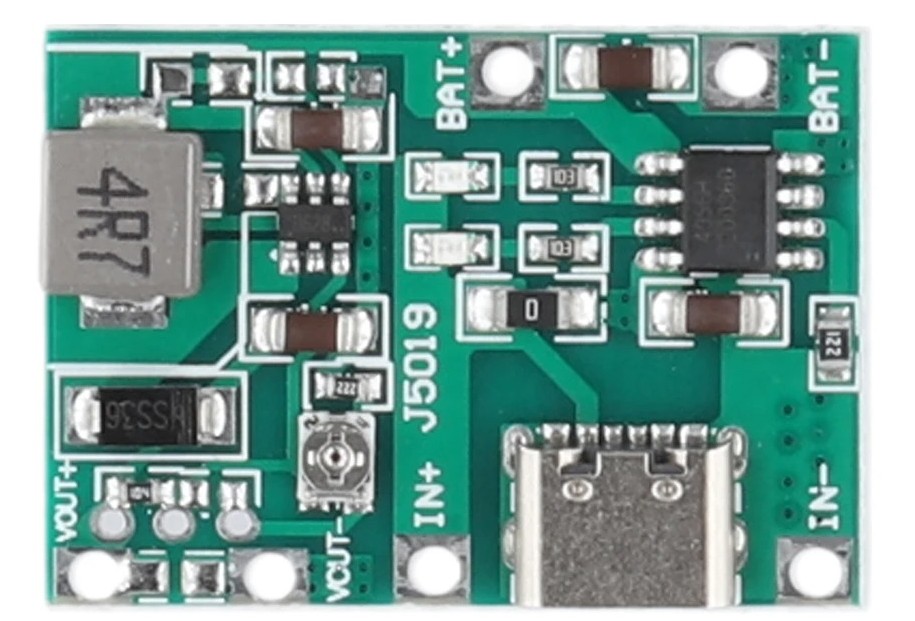

این ماژول چندکاره ترکیبی از شارژر باتری لیتیوم TP4056، مدار دشارژ محافظ و بوست DC-DC است که باتری تکسل یا موازی شده 18650 (3.7V) را شارژ کرده و خروجی پایدار 4.3 تا 27 ولت (قابل تنظیم 5V/9V/12V) با جریان تا 2 آمپر ارائه میدهد. ورودی از طریق Type-C یا DC 4.3-27V تأمین میشود و مناسب پروژههای UPS DC، پاوربانک، تغذیه روتر/مودم و DIY الکترونیکی است.
مشخصات فنی کلیدی
- ورودی شارژ: Type-C (5V) یا DC 4.3-27V
- باتری پشتیبانیشده: تکسل Li-ion/Li-po 3.7V (18650، پلیمر)
- ولتاژ شارژ: 4.2V با جریان حداکثر 1A (قابل تنظیم)
- خروجی بوست: 4.3-27V قابل تنظیم (5V/1.4A، 9V/0.8A، 12V/0.6A)
- جریان دشارژ: تا 2A (با محافظت)
- ولتاژ قطع دشارژ: حدود 2V (حفاظت کمولتاژ)
- جریان بیباری: 0.5mA (کممصرف)
- ابعاد: کوچک و فشرده (مشابه 33×23mm)
- حداکثر جریان های خروجی متفاوت 5V 1.4A, 9V 0.8A, 12V 0.6A
- ویژگیهای تخصصی و مزایا
۱. شارژ هوشمند TP4056 + محافظت کامل- IC TP4056 شارژ CC/CV دقیق با قطع خودکار در 4.2V و حفاظت از شارژ بیشازحد.
- مدار دشارژ جداگانه با قطع در 2V برای جلوگیری از تخلیه عمیق باتری و افزایش عمر سیکلی (تا 500+ چرخه).
- مزیت: برخلاف شارژرهای ساده، این ماژول هر دو فاز شارژ و دشارژ را مدیریت میکند و باتری را ایمن نگه میدارد.
- ۲. بوست DC-DC با راندمان بالا
- مبدل افزاینده synchronous با راندمان بالای 90% و تنظیم دقیق ولتاژ خروجی.
- مناسب برای تبدیل 3.7V باتری به 9V/12V روتر و مودم بدون افت کیفیت.
- مزیت: خروجی پایدار حتی در جریان 0.6-1.4A؛ ایدهآل برای تغذیه مداوم تجهیزات حساس.
- ۳. ورودی Type-C مدرن + UPS خودکار
- شارژ از طریق USB-C (PD/QC سازگار) یا DC مستقیم؛ سوئیچ خودکار بین شارژ و دشارژ.
- در قطع منبع خارجی، فوراً از باتری تغذیه میکند (بدون وقفه محسوس).
- مزیت: جایگزین عالی پاوربانکهای گران؛ با یک 18650، تا 2-4 ساعت UPS روتر/مودم فراهم میکند.
- کاربردهای عملی و تخصصی
UPS روتر، مودم و تجهیزات شبکه- خروجی 9V/12V را روی آداپتور روتر تنظیم کن؛ باتری 18650 را شارژ نگه میدارد و در قطع برق، UPS بدون ریست ارائه میدهد.
- مثال: مودم 12V 0.5A → 3-5 ساعت بکآپ با باتری 3000mAh.
- پاوربانک DIY و شارژر قابل حمل
- خروجی 5V/2A برای موبایل، یا 9V/12V برای تبلت/لپتاپ سبک.
- با هولدر 18650 و کیس پلاستیکی، پاوربانک حرفهای بساز.
- پروژههای DIY و IoT
- تغذیه رزبریپای، آردوینو، ESP32 از باتری با ولتاژ boost.
- سنسورهای بیسیم، دوربینهای USB، رباتهای کوچک.
- کاربردهای خانگی/صنعتی
- دستگاههای پوز، کیوسک، نمایشگرهای LED، چراغ اضطراری DC.
- ترکیب با پنل خورشیدی کوچک برای شارژ off-grid.
-
انتخاب ویژگی Type-C BoostTP4056 TP4056 ساده XL6009 Boost شارژ+دشارژ+Boost ✅ کامل ❌ فقط شارژ ❌ فقط Boost ورودی Type-C ✅ مدرن ❌ Micro-USB ❌ DC جریان خروجی 2A max 1A شارژ 4A محافظ شارژ ✅ 2V قطع ❌ ندارد ❌ ندارد راندمان >90% 85% 88%
مزیت رقابتی: تنها ماژول All-in-One با Type-C، boost قابل تنظیم و محافظت کامل در سایز کوچک.
نحوه راهاندازی و تست - نکات ایمنی:
- از باتری با ظرفیت 2000mAh+ استفاده کن (جریان 2A دشارژ سنگین).
- هیتسینک روی IC بوست در جریان >1A اضافه کن.
- output about: 9V (adjustable)
- input voltage: 4.5-8V
- Charging voltage: 4.2V
- Charging current: 1A(max)
- Discharging current 2A (max)
- Size: 3.3x2.3cm/1.3x0.91"
- Output reference max current: 5V 1.4A, 9V 0.8A, 12V 0.6A
- Quiescent current: 0.5mA
- cut-off boost: 2V
- OUT+ terminal can output an adjustable voltage.
- شارژر باتری های لیتیومی
- مدار افزاینده ولتاژ
- به عنوان یو پی اس در مدار تغذیه
- Battery charger
- Boost module
