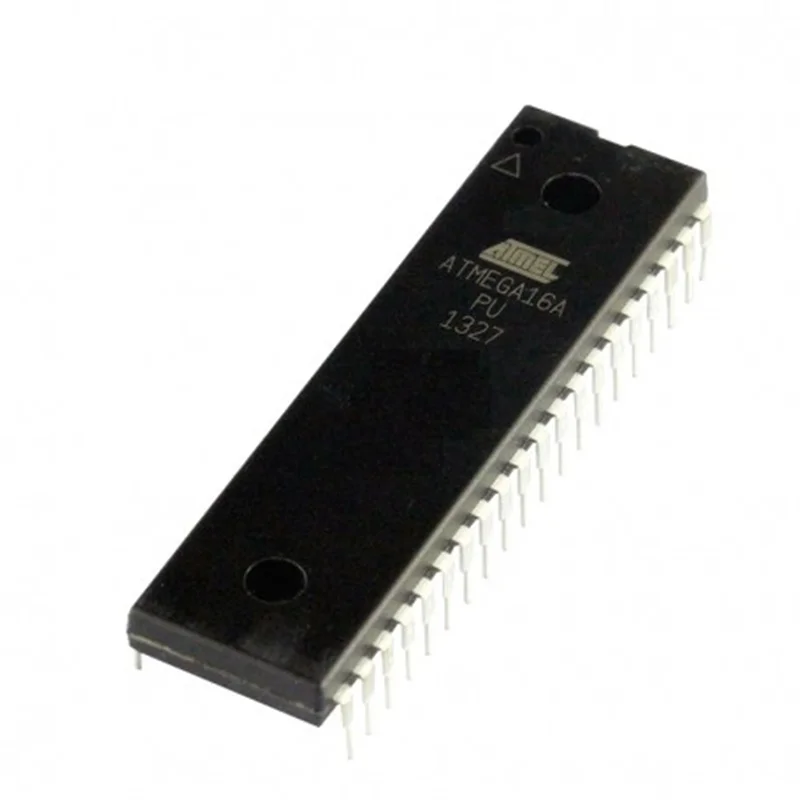

میکروکنترلر 8 بیتی سری ATMEGA16 میباشد. این آی سی از نوع صنعتی و PDIP بوده و حداکثر کلاک 16 مگاهرتز را می پذیرد و دارای 16 کیلو بایت حافظه فلش می باشد. آی سی ATMEGA16A-16PU از سری میکرو کنترلرهای ATMEGA16 شرکت ATMEL میباشد که کم مصرف است و از تکنولوژی CMOS در ساخت آن استفاده شده است. این میکرو کنترلرها 8 بیتی هستند. این میکرو کنترلر ها قابلیت های بسیار زیادی دارند شامل 8 عدد مبدل آنالوگ به دیجیتال 10 بیتی، 16 کیلوبایت حافظه FLASH و 512 بایت حافظه EEPROM و 1 کیلوبایت حافظه SRAM و تایمر / کانتر 8 بیتی و 4 کانال PWM و بسیاری قابلیت های دیگر که این میکرو کنترلر تقریبا ارزان قیمت را برای دانش آموزان و دانشجویان و انجام کارهای آزمایشگاهی مناسب می کند.یکی از قابلیت های قابل توجه این میکروکنترلر، امکان برنامه نویسی با استفاده از کامپایلر زبان های برنامه نویسی در سطح بالا است. در توضیح باید گفت، کامپایلر امکانی برای تبدیل زبان های برنامه نویسی سطح بالا به سطوح پایین تر و در سطح ماشین می باشد.
- دیتا شیت:16.pdf
- سری : ATmega16A
- سازنده : Microchip
- دارای هسته 8 بیتی AVR
- ولتاژ کاری : 2.7 ولت تا 5.5 ولت
- سرعت: 16 Mhz
- حافظه: 16 kB

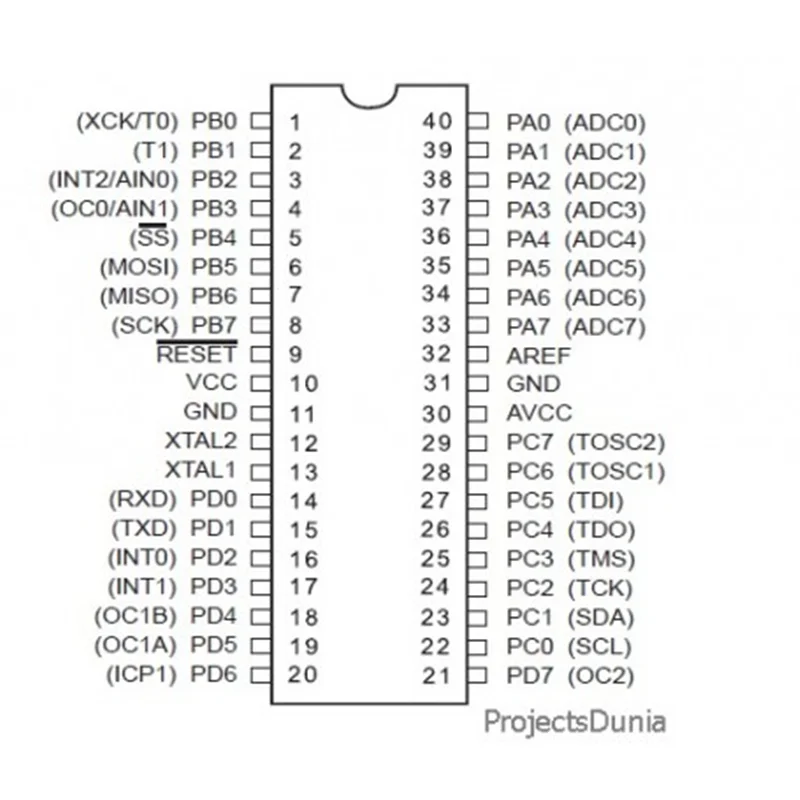

- پکیج : PDIP-40
- تعداد پین ها ورودی/خروجی : 32
- پروتکل های ارتباطی: I2C, SPI, UART/USART
- دمای کاری : -40 تا +85 درجه سانتیگراد
Product Category: 8-bit Microcontrollers - MCU
Manufacturer: Microchip
RoHS: RoHS Compliant Details
Mounting Style: Through Hole
Package / Case: PDIP-40
Core: AVR
Data Bus Width: 8 bit
Maximum Clock Frequency: 16 MHz
Program Memory Size: 16 kB
Data RAM Size: 1 kB
ADC Resolution: 10 bit
Operating Supply Voltage: 2.7 V to 5.5 V
Maximum Operating Temperature: + 85 C
Processor Series: megaAVR
Packaging: Tube
Brand: Microchip Technology / Atmel
Data RAM Type: SRAM
Data ROM Size: 512 B
Data ROM Type: EEPROM
Minimum Operating Temperature: - 40 C
Number of ADC Channels: 8
Number of I/Os: 32 I/O
Number of Timers/Counters: 3 Timer
