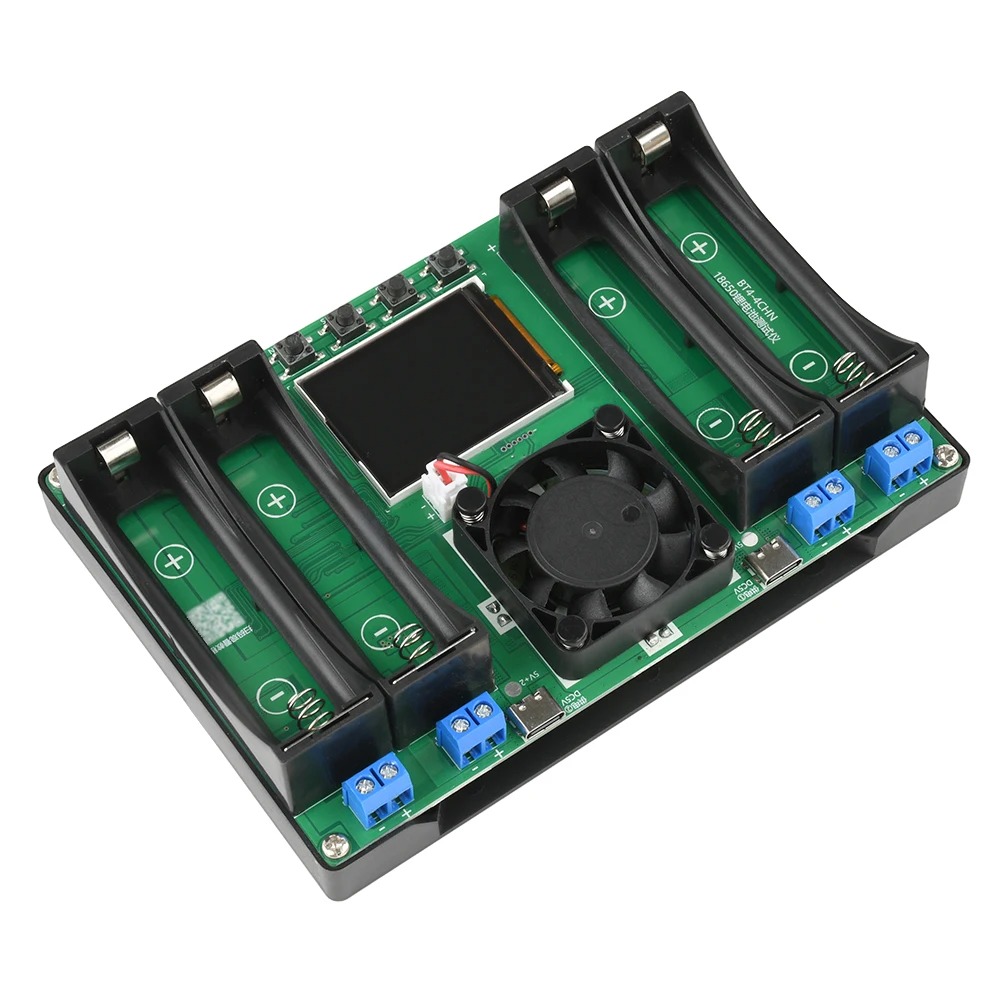

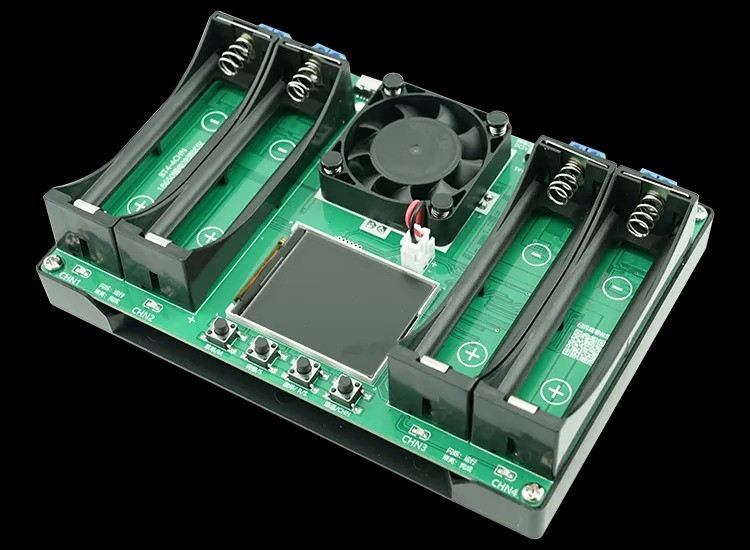

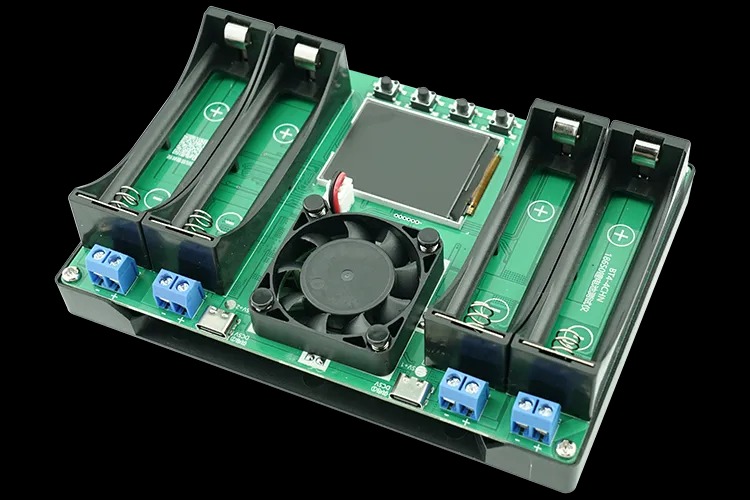

ماژول شارژر و تستر ظرفیت و مقاومت داخلی باتری های لیتیوم یون 18650 چهار کانال دارای قابلیت های ویژه ای میباشد که میتواند به تمام نیاز های افراد علاقه مند ، متخصص ، تعمیرکاران و ... پاسخ دهد. این ماژول دارای چهار کانال جداگانه میباشد که بطور جداگانه تنظیم میشوند و کار میکنند و تداخلی با یکدیگر ندارند. از قابلیت هایی که این ماژول پشتیبانی میکند میتوان به شارژ ، دشارژ ، اندازه گیری ظرفیت ، اندازه گیری توان ، اندازه گیری مقاومت داخلی، شارژ و دشارژ چرخه ای ، تنظیم ولتاژ دشارژ ، سیستم خنک کننده و ... اشاره نمود. صفحه نمایش رنگی این ماژول تمام اطلاعات مربوط به باتری های جایگذاری شده در ماژول را به کاربر نمایش میدهد ؛ زبان پیشفرض این ماژول انگلیسی میباشد که از زبان چینی نیز پشتیبانی میکند و میتوانید از دستورالعمل های مربوطه در منو ی راه اندازی آن را تغییر دهید.
- ولتاژ ورودی : 5 ولت (درگاه Type-C)
- جریان ورودی : 4 آمپر (1 آمپر برای هر سل)
- جریان دشارژ : 1 آمپر
- ولتاژ فول شارژ : 4.2
- ولتاژ توقف تخلیه : 2.5 تا 3.5 ولت (قابل تنظیم)
- باتری های قابل استفاده : لیتیوم یون و لیتیوم پلیمر
- وزن : 240 گرم
- ابعاد : 182*112*50 میلیمتر
- Power supply: DC5V (all self-contained)
- Batteries for use: Batteries that meet the stop discharge voltage of 2.5~3.5V and 4.2V

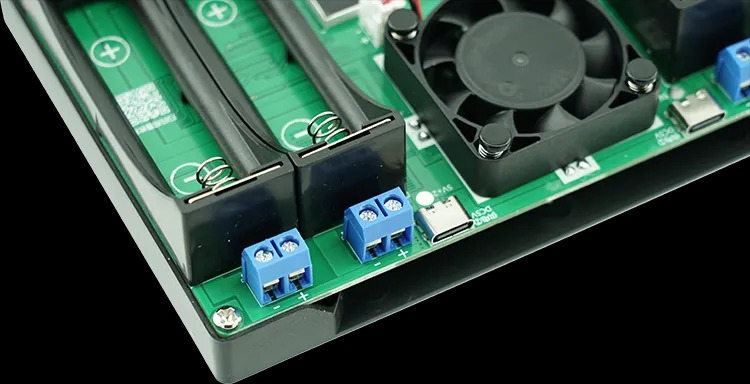

- Power Supply Interface: Dual Type-C
- System language: Chinese, English
- Test Quantity: 4-way charge and release measurement
- Internal resistance measurement: support, use DC two-line method to test internal resistance
- Charging function: Support, full of automatic cut-off charging, not suitable for lithium iron phosphate battery charging.
- Discharge function: support, stop automatically when condition is reached
- Automatic charging: Yes, Li-Ferrite Phosphate batteries are not suitable for charging when the battery is fully charged at the end of the automatic mode.
- Loop filling: support, 1-9 cycles adjustable
- Status Tip: Support
- Stop discharge voltage: 2.5V, 2.6V, 2.7V, 2.8V, 2.9V, 3.0V, 3.1V, 3.2V,
- 11 adjustable 3.3V, 3.4V, 3.5V
- Discharge current: max. 1A current, not adjustable, does not support self-improvement

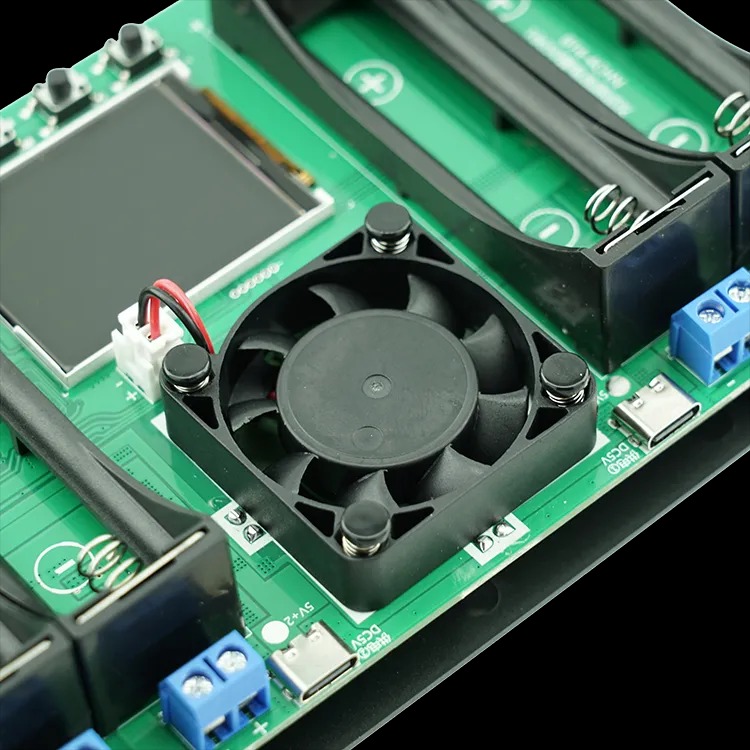

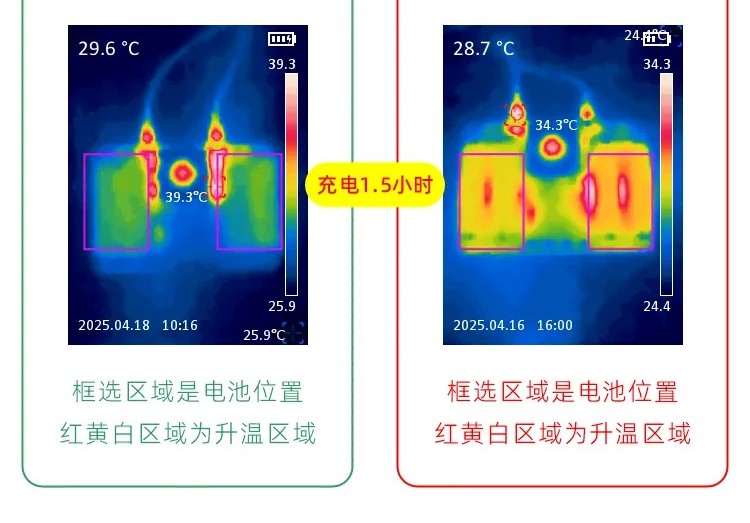

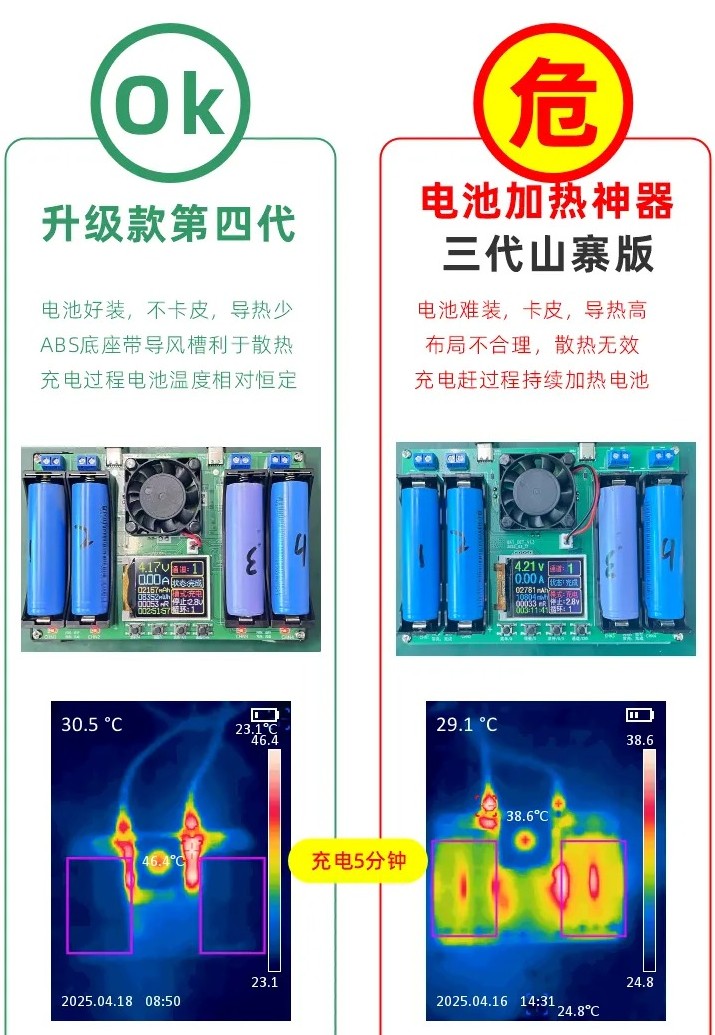

- Cooling mode: Active cooling
- High temperature protection: support
- Charging Voltage: Dedicated battery charging chip control, max. 1A charging, full voltage 4.2V
- Power off save: save settings parameters only, do not save measurement data
- Product weight: 200g (net weight) 260g (including packaging)

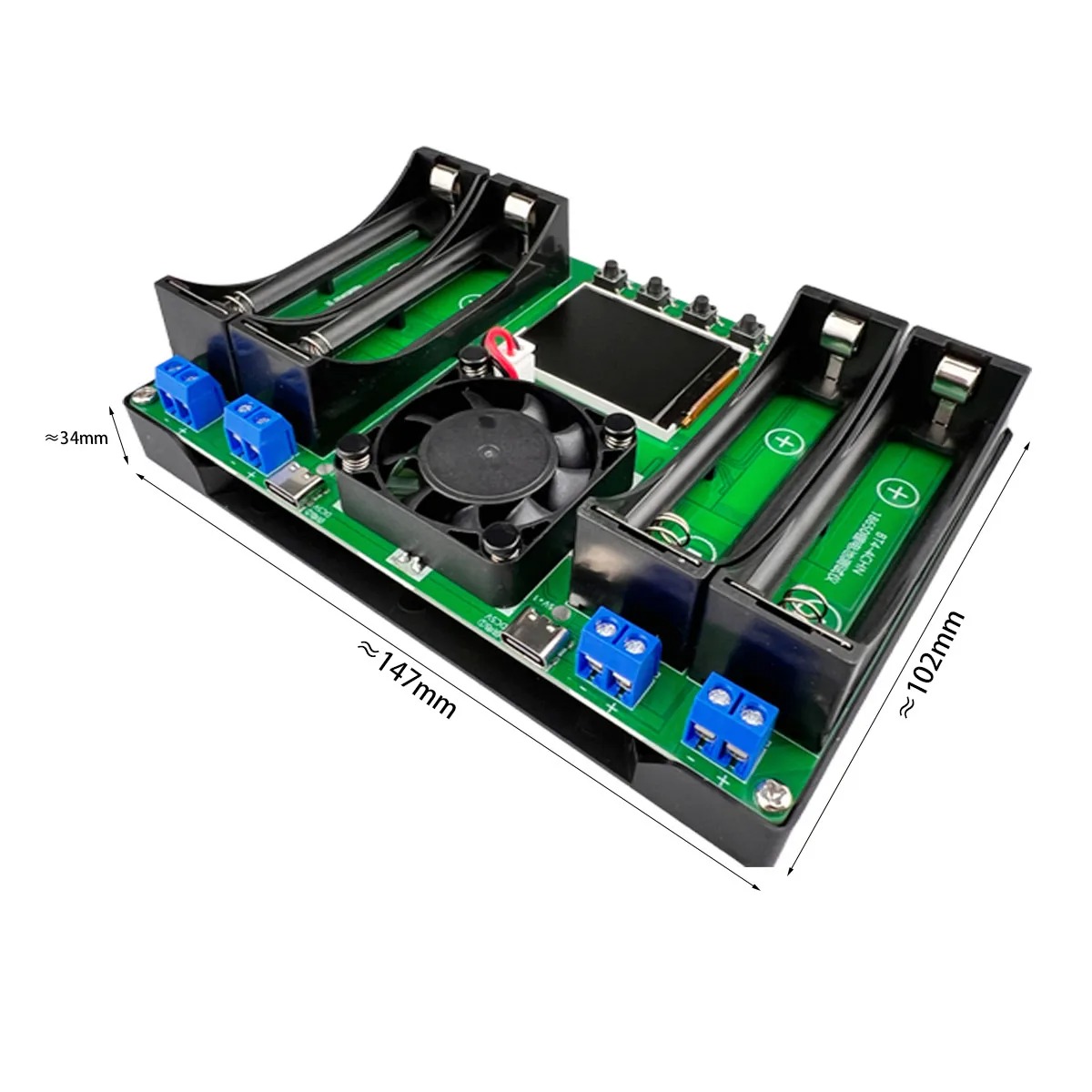

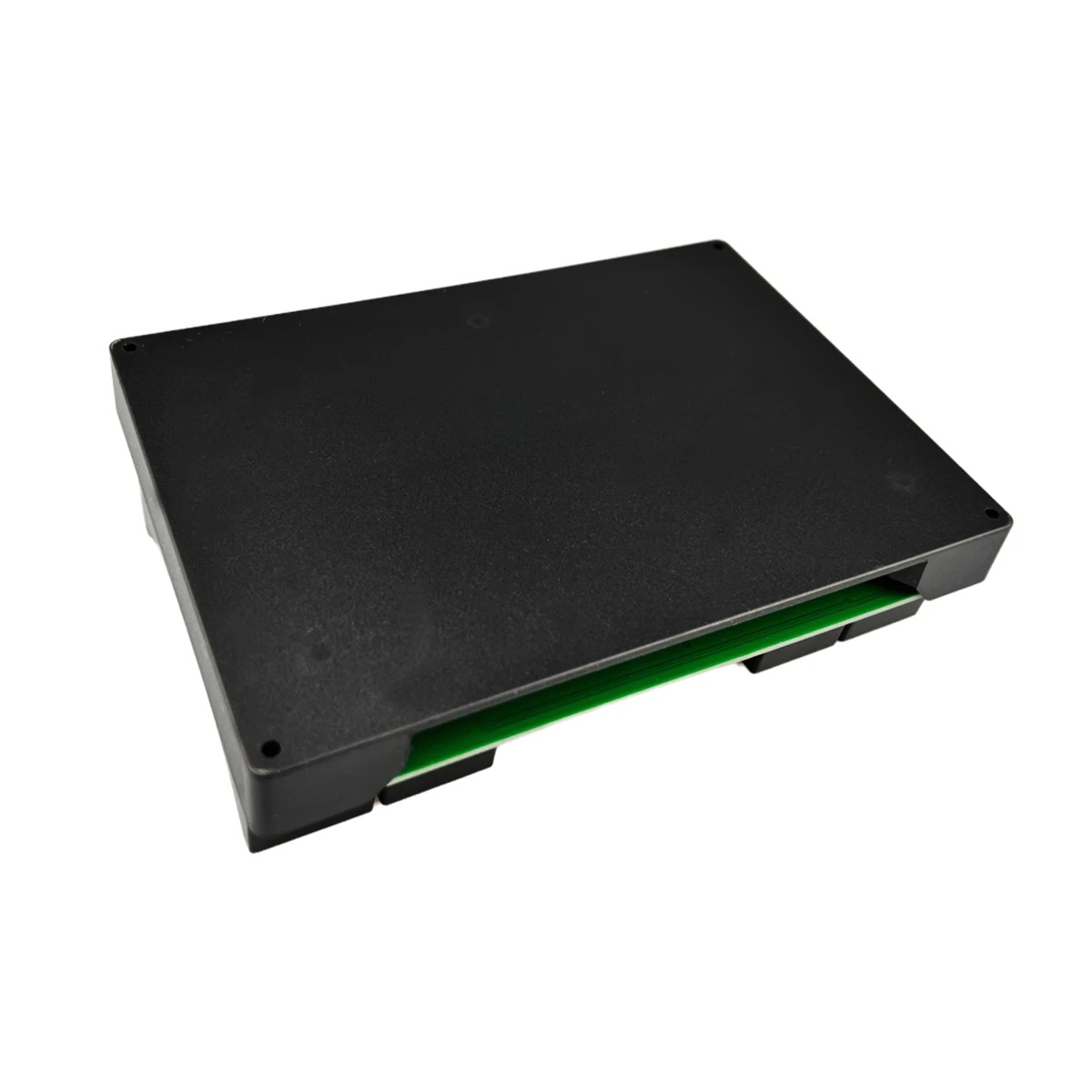

- Product size: 150 × 103 × 36mm
- Packaging size: 182 × 112 × 50mm

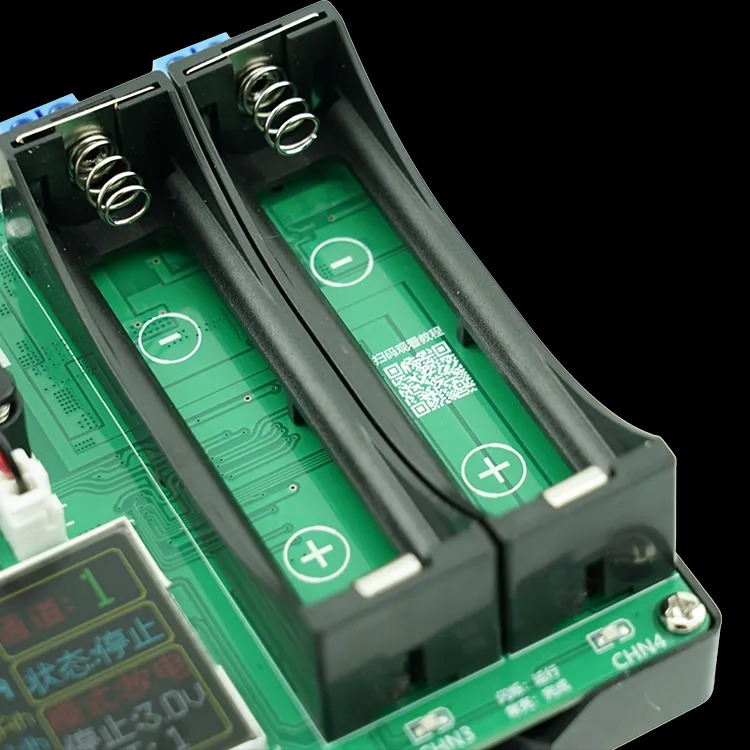

توجه مهم : به جهت قراردادن باتری ها دقت کنید ( مثبت و منفی باتری رعایت شود) چرا که نصب برعکس باتری ها میتواند باعث آسیب به دستگاه شود .

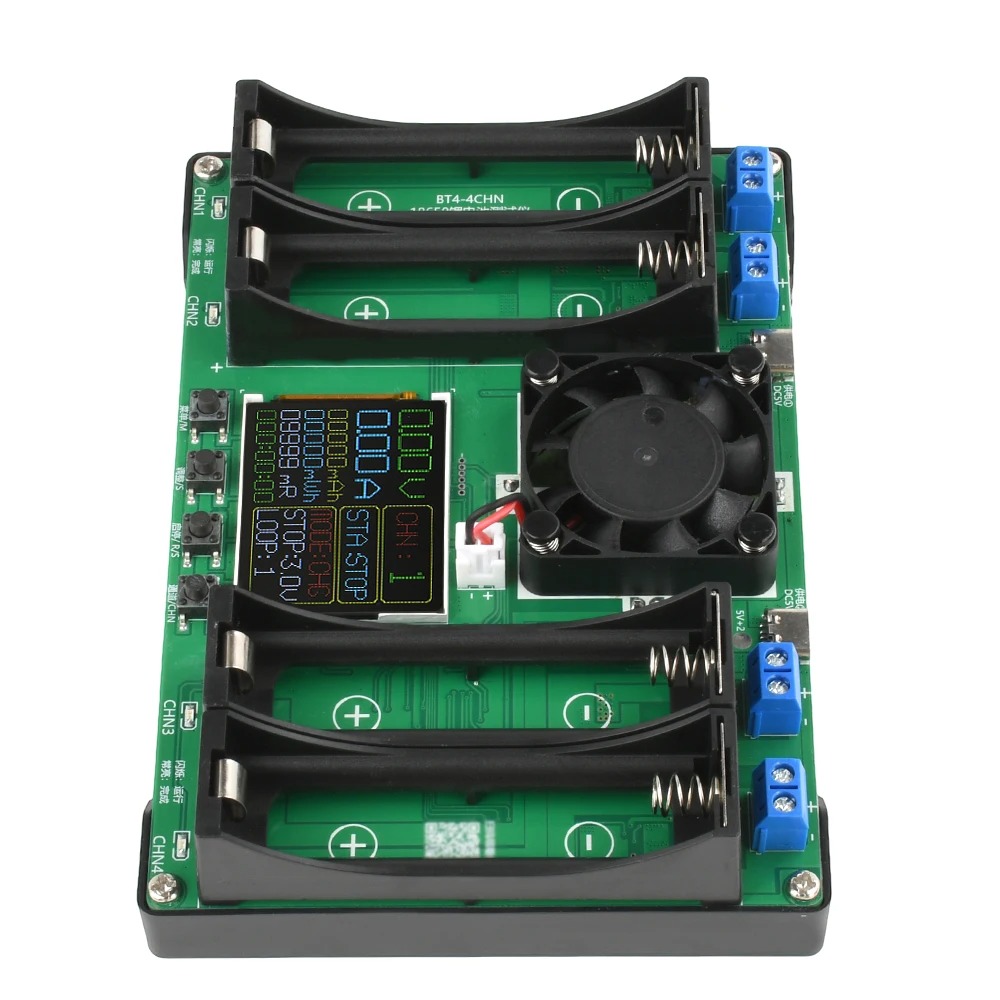

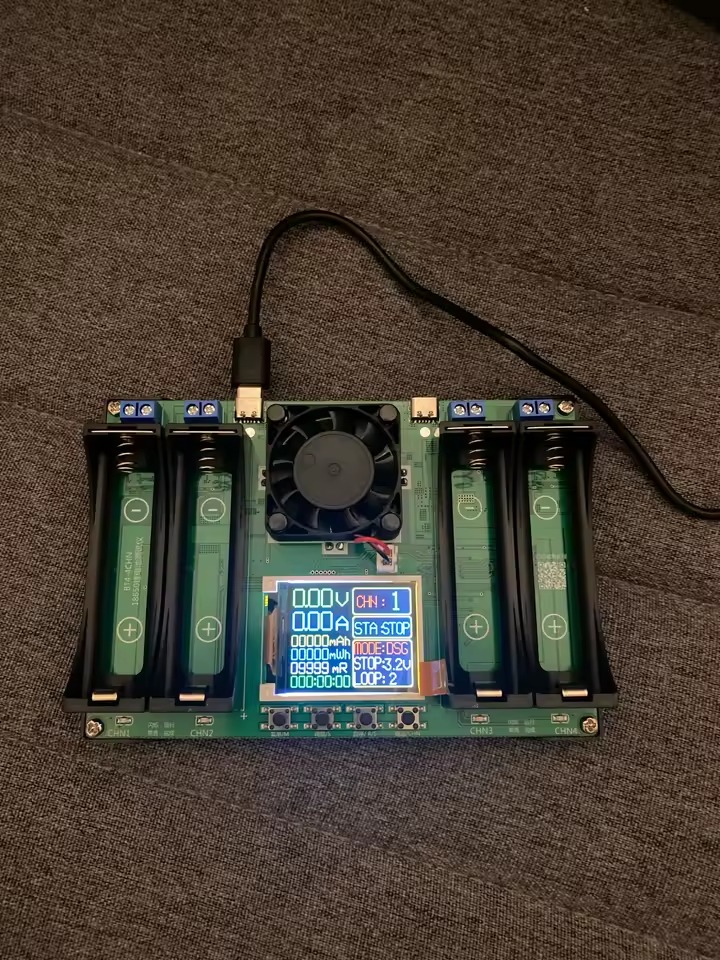

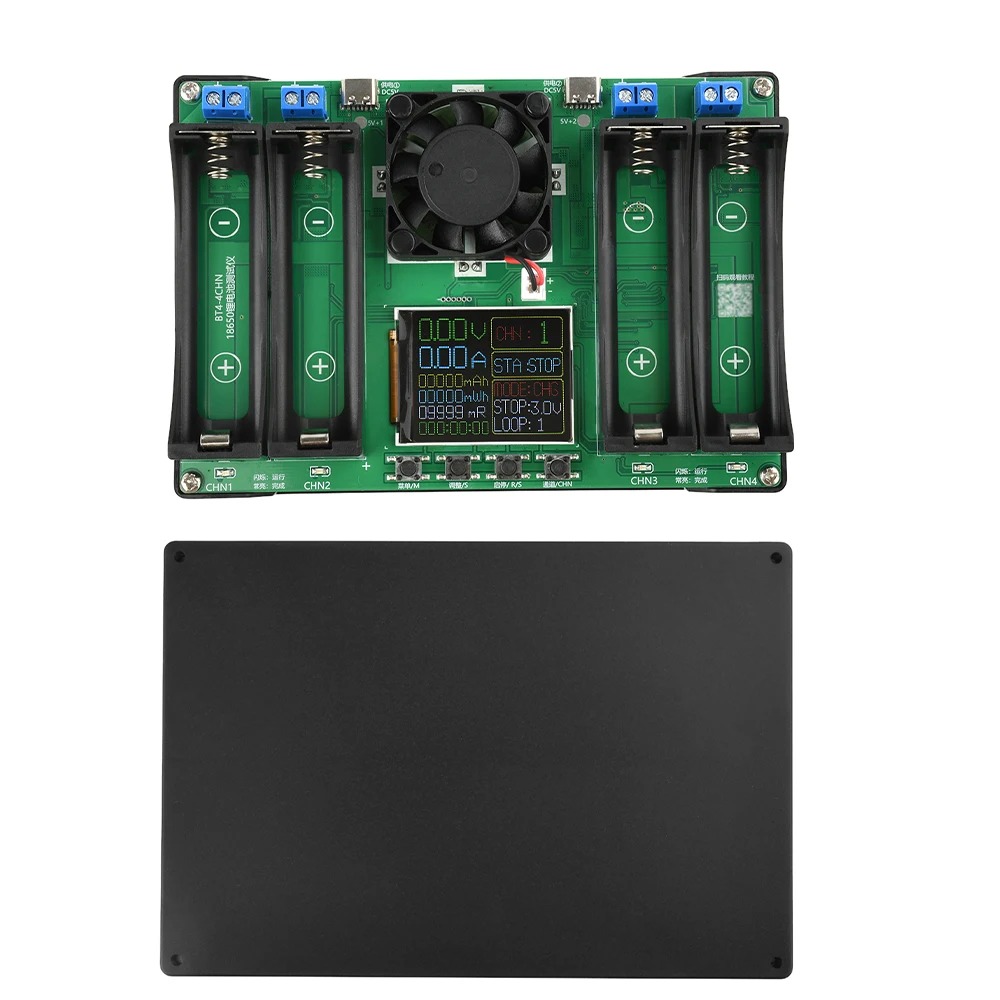

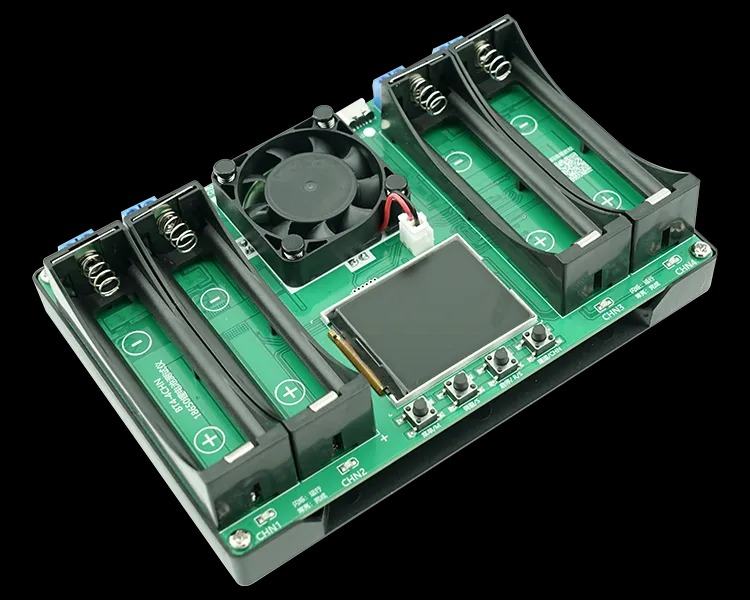

محتوای صفحه نمایش :
- ولتاژ آنی
- جریان آنی
- ظرفیت باتری
- توان باتری
- مقاومت داخلی باتری
- مدت زمان عملیات
- تعداد چرخه عملیات
- ولتاژ توقف تخلیه
- منوی حالت کار
- نشانگر وضعیت
- نشانگر کانال انتخاب شده

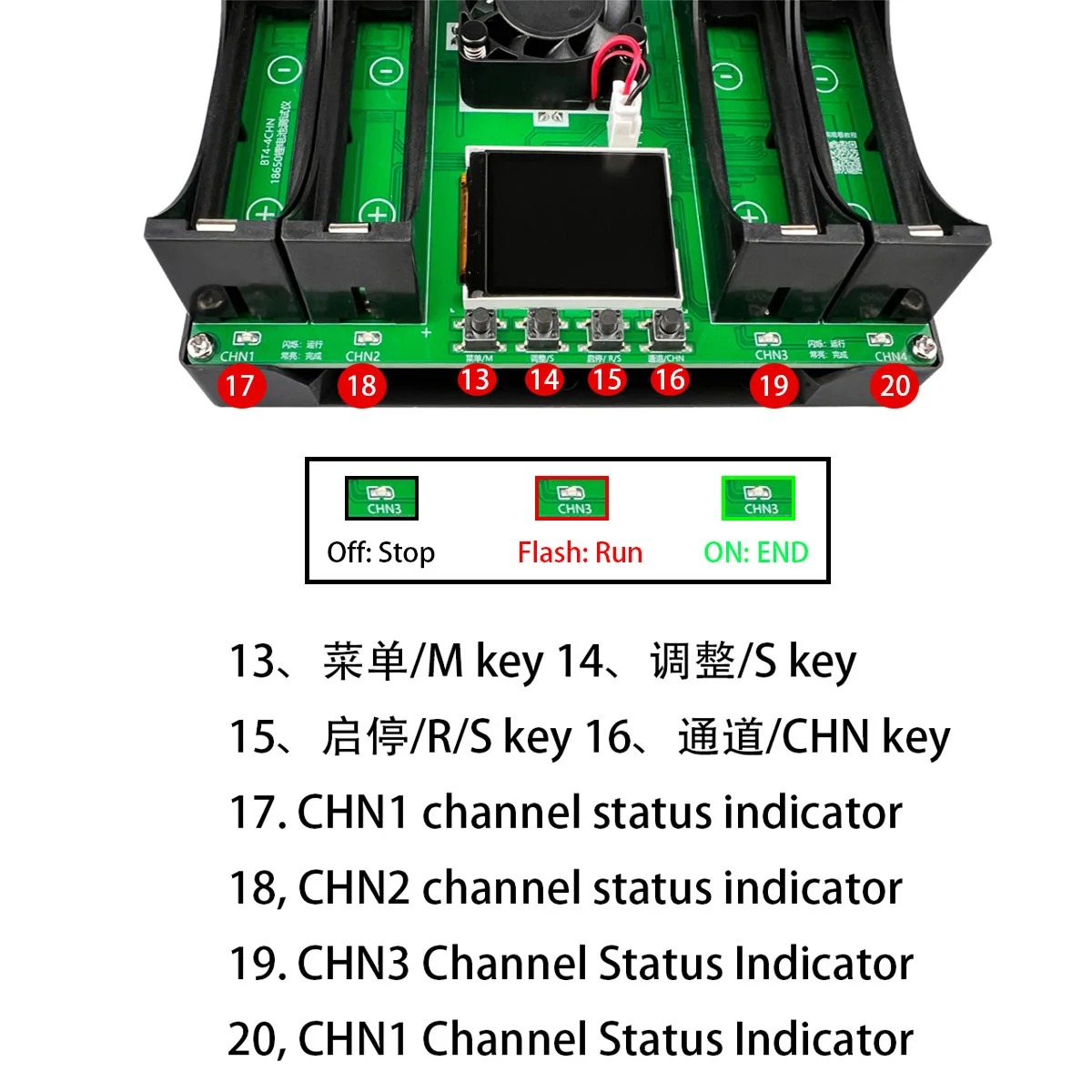

عملکرد کلید ها :
کلید M : برای جابجایی بین منوی دستگاه استفاده میشود و با هر بار فشردن این کلید بین گزینه ها جابجا میشود .
کلید S : تغییر مود منوی انتخاب شده .
مثال 1: روی گزینه MODE با فشردن کلید S میتوانید عملکرد MODE دستگاه را بین حالت های AUTO ، DSG و CHG جابجا کنید. CHG=شارژ / DSG=تخلیه / AUTO=خودکار
مثال 2: روی گزینه STOP با فشردن کلید S میتوانید ولتاژ توقف تخلیه را از بین 11 گزینه بین رنج 2.5 تا 3.5 ولت انتخاب کنید .
"گزینه STOP در حالت CHG دستگاه کارایی ندارد و بی اعتبار است"
مثال 3: روی گزینه LOOP با فشردن کلید S میتوانید تعداد چرخه را از 1 تا 9 میتوانید مشخص کنید.
"این گزینه فقط در حالت AUTO MODE کارایی ندارد .
کلید R/S : مخفف کلمه Run/Stop است که برای انتخاب و شروع برنامه و توقف برنامه استفاده میشود.
پیغام STA:ERR به این معنی که برنامه حفاظت از دمای بالا راه اندازی می شود و برنامه شارژ و دشارژ اجرا نمی شود. حفاظت ممکن است به دلیل عملکرد غیرعادی فن خنک کننده فعال شود. لازم است فن خنک کننده را بررسی کنید، عیب خنک کننده را برطرف کرده و سپس برنامه را دوباره اجرا کنید.
کلید CHN : مخفف کلمه Select Channel است که برای انتخاب کانال (باتری) مد نظر استفاده میشود و میتوانید بین 4 باتری نصب شده سوئیچ کنید ، اطلاعات آنرا مشاهده کنید و تغییرات لازم رو اعمال کنید.
شارژ کردن باتری

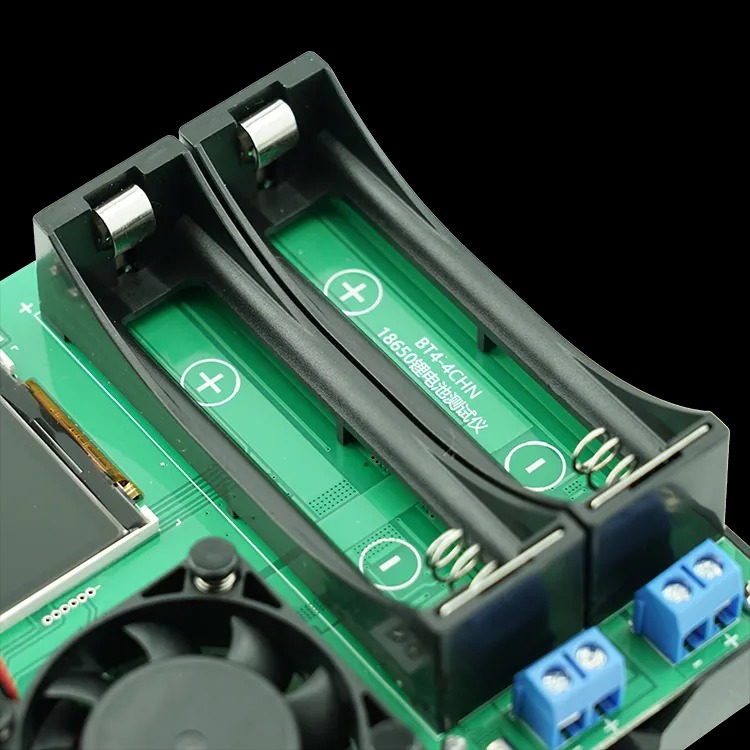

برای شارژ کردن باتری کافیست باتری لیتیوم سایز 18650 خود را به راحتی در جای باتری قرار دهید (به پلاریته باتری حتما دقت کنید و اگر سایز باتری شما 18650 نبود میتوانید با گیره های سوسماری باتری را اتصال دهید) و سپس با انتخاب کانال آن در دستگاه، مود دستگاه را روی CHG یا AUTO قرار دهید.
اندازه گیری مقاومت داخلی باتری
این محصول از روش 2 سیم DC برای تست مقاومت داخلی باتری استفاده می کند. هنگامی که باتری کاملاً شارژ می شود، میزان دقت عددی نزدیک %93 است ولی کسانی که نیاز به محاسبه مقاومت داخلی بالایی دارند از یک ابزار مقاومت داخلی حرفه ای با استفاده از روش 4 سیم برای آزمایش استفاده کنند.
برای اندازه گیری مقاومت داخلی باتری ، باتری را در جای تعبیه شده روی ماژول قرار دهید سپس کانال آنرا در دستگاه انتخاب کنید و صبر کنید تا کنار منوی mR نمایش داده شود.

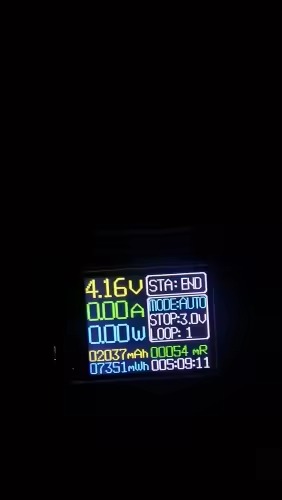

وقتی باتری متصل نباشد مقاومت محاسبه شده بی نهایت است که به شکل زیر نمایش داده میشود:
نکته : وقتی باتری تخلیه باشد و ولتاژ آن کمتر از حد نرمال باشد ، نمایشگر مقاومت داخلی ممکن است عدد بیشتری از مقاومت واقعی آن را نشان دهد. پس برای اندازه گیری دقیق ابتدا باتری را بطور کامل شارژ نمایید سپس مقاومت آنرا بخوانید.
نکات علائم مقاومت داخلی باتری‌های لیتیوم یون
- مقاومت داخلی کمتر از 10 میلی‌اهم:
- اگر مقاومت داخلی باتری شما کمتر از 10 میلی‌اهم باشد، این نشان‌دهنده سلامت و کارایی بالا باتری است. این باتری‌ها قادرند تا جریان‌های بالا را به طور مؤثر تولید کنند و عملکرد بهینه‌ای داشته باشند.( باتری های با مقاومت داخلی 3 تا 10 میلی اهم دارای نرخ تخلیه خیلی بالا ( C RATE ) هستند یا به اصطلاح های پاور هستند.)
- مقاومت داخلی بین 10 تا 50 میلی‌اهم:
- در این بازه، باتری هنوز در وضعیت قابل قبول قرار دارد، اما ممکن است نشانه‌ای از کاهش کارایی را نشان دهد. نظارت بر این میزان میتواند به پیشگیری از مشکلات آینده کمک کند.
- مقاومت داخلی بالای 50 میلی‌اهم:
- اگر مقاومت داخلی باتری شما به بالای 50 میلی‌اهم افزایش یابد، این وضعیت میتواند نشانه‌ای از فرسودگی باتری باشد. در این حالت، ممکن است ظرفیت باتری و ولتاژ خروجی آن در زمان بارگذاری کاهش یابد.
- مقاومت داخلی بالاتر از 100 میلی‌اهم:
- در صورت افزایش مقاومت داخلی به بالای 100 میلی‌اهم، باتری به عملکرد ضعیفی دچار خواهد شد و ممکن است نتواند انرژی لازم برای تأمین نیازهای بار را ارائه دهد. این شرایط میتواند به معنای پایان عمر مفید باتری باشد.
توجه : در صورت اتصال باتری با سیم و یا گیره های سوسماری به ماژول ، مقاومت سیم باعث بروز خطا در اندازه گیری مقاومت داخلی باتری شده و ممکن نتایج دقت درستی نداشته باشند.
- دارای صفحه نمایش رنگی
- دارای دقت بسیار بالا دراندازه گیری ظرفیت و مقاومت داخلی باتری
- قابلیت های فراوان که شما را از ماژول های دیگر بی نیاز میسازد
- شارژ کردن و مدیریت دو کانال بصورت همزمان
- دارای سیستم خنک سازی
- برای روشن و خاموش کردن محصول این دستگاه بدون کلید روشن و خاموش است و به محض وصل شدن
- به برق روشن میشود و با قطع برق خاموش میشود.
- برای تغییر زبان با نگه‌داشتن دکمه "منو/M" و سپس روشن کردن دستگاه، زبان را تغییر دهید.
- برای تغییر نمایش کانال با کلیک بر روی دکمه "کانال/CHN" میتوانید نمایش کانال‌ها را تغییر دهید و
- پارامترهای هر کانال را مشاهده و تنظیم کنید.
- برای تست مقاومت داخلی باتری را نصب کنید و بعد از 10 ثانیه، ولتاژ باتری و نتایج تست مقاومت داخلی نمایش داده میشود.
- برای شروع شارژ: باتری را در نگهدارنده قرار دهید و وضعیت را به "شارژ" تغییر دهید و دکمه "شروع/متوقف/R/S" را فشار دهید.
- برای تست ظرفیت، باتری باید دشارژ شود و نتایج فقط مربوط به دوره تست است.
- تقسیم ظرفیت و چرخه کاری: این فرآیند شامل شارژ، دشارژ و شارژ مجدد است و ولتاژ قطع نباید کمتر از 2.8 ولت باشد.
- برای صفر کردن داده‌ها با خاموش کردن دستگاه، داده‌های ظرفیت، انرژی و زمان به طور خودکار صفر میشوند.
