این ماژول نمایشگر طیف موسیقی 20LED و شاخص VU به طور خاص برای نمایش سطح صوت و صدا به شکل نوری پشتیبانی از سه رنگ (آبی/قرمز/سبز) طراحی شده است و با ولتاژ کاری 5 تا 12 ولت سازگاری کامل دارد. این محصول قابلیت استفاده در آمپلیفایرها، تجهیزات صوتی خانگی و خودرو، و پروژههای DIY صوتی را دارد. برند HAXNFIELEC این مدل را با کیفیت ساخت خوب و تحمل دوام بالا عرضه میکند. ماژول نورپردازی موزیکال برای انواع کاربردهای تزیینی، مانیتورینگ صوت و آنالیز سیگنال ایدهآل است. با نصب آسان، میتوانید سطح سیگنال صوتی را به صورت بصری توسط LEDها رصد کنید و جلوهای پویا و جذاب به سیستم صوتی خود بیافزایید.
توضیحات کامل محصول

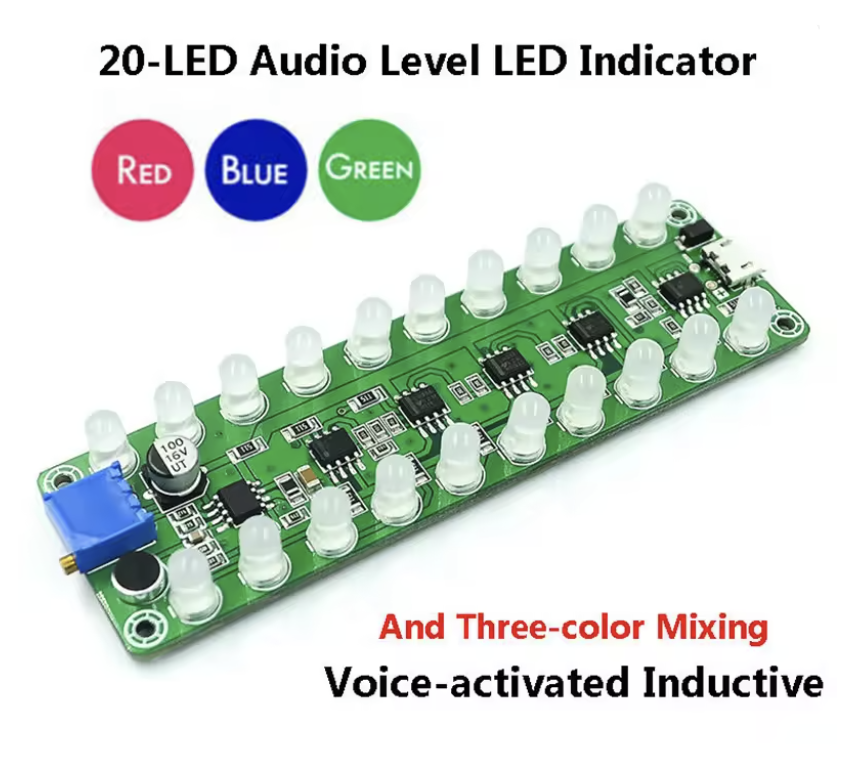

نشانگر سطح صدا LED 20 تایی یک ماژول صوتی-نوری مبتنی بر القای صوتی است که با روشن شدن ترتیبی LEDها از پایین به بالا شدت صدا را نمایش میدهد. با حسگر صدای داخلی، این برد بهصورت خودکار به تغییرات بلندی صدا (ویژگی ویژه هنگام پخش موزیک و اجرای دیجی) واکنش نشان میدهد و جلوههای نور متناسب با ضربآهنگ را نمایش میدهد. طراحی سهرنگ (آبی/قرمز/سبز) جلوههای بصری جذابی ایجاد میکند و مناسب استفاده در پروژههای نورپردازی، پنلهای نمایشی و سیستمهای صوتی کوچک است.
ویژگیهای کلیدی
- 20 LED نمایشگر سطح صدا: نمایش دقیقتر سطح صوتی و جلوههای نوری جذاب.
- سه رنگ (آبی/قرمز/سبز): امکان ترکیب رنگها برای ایجاد افکتهای متنوع.

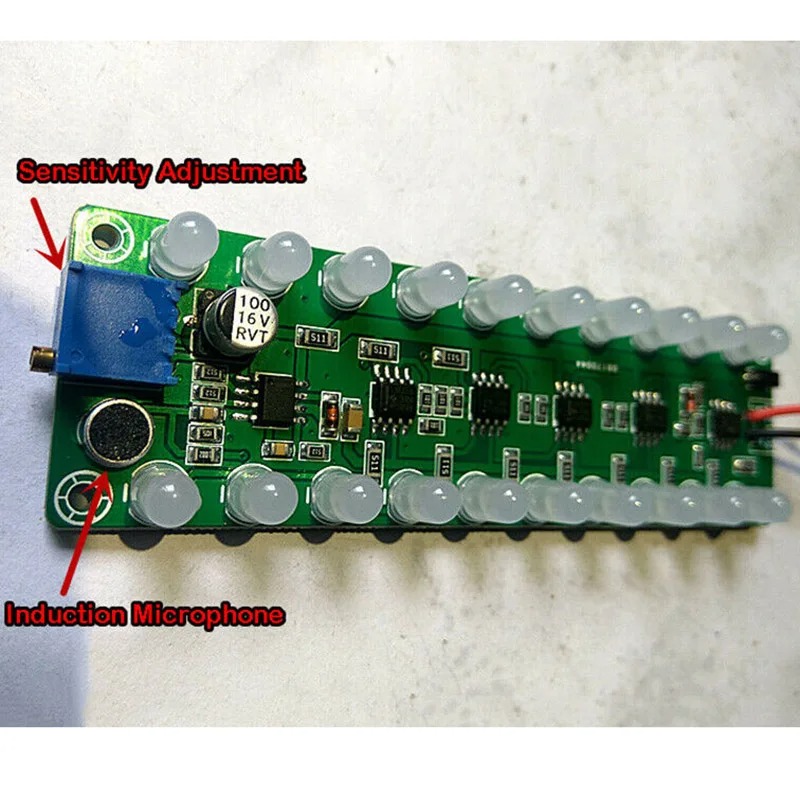

- القای صوتی با میکروفون داخلی: راهاندازی سریع بدون نیاز به کابلکشی سیگنال.
- حساسیت قابل تنظیم: پتانسیومتر داخلی برای تنظیم حساسیت ورودی صوتی (چرخش خلافساعت کاهش، ساعتگرد افزایش).
- حفاظت در برابر اتصال معکوس: دیود محافظ جهت جلوگیری از آسیب در هنگام اتصال اشتباه قطبهای تغذیه.
- نصب و تغذیه آسان: پشتیبانی از DC 5V–12V و درگاه Micro-USB برای اتصال کابل شارژر موبایل.
- مناسب برای DIY و پروژههای آموزشی: طراحی جمعوجور و کاربرد ساده برای علاقهمندان الکترونیک.
مزایا و کاربردهای محصول
- مناسب برای دیجیها و اجراهای زنده: واکنش سریع به ضربآهنگ و نمایش بصری شدت صدا.
- نورپردازی همزمان با موسیقی در مهمانیها: افزایش جذابیت فضای رویدادها.
- ابزار آموزشی و پروژههای الکترونیکی: ایدهآل برای آموزش مفاهیم صوت و الکترونیک.
- استفاده در نصبهای خانگی یا تجاری کوچک: پنلهای نمایشی، کابینتها، تابلوها و رومیزی.
اطلاعات فنی و پارامترها
- ابعاد: 100 × 30 میلیمتر (طول × عرض)
- نوع LED: 20 عدد LED کروی 5mm با لنز مات (نور یکنواخت و بدون خیرگی)
- منبع تغذیه: DC 5V–12V (درگاه Micro-USB و دو پد خروجی برای اتصال مستقیم)
- حداکثر حساسیت: قابل تنظیم با پتانسیومتر (~10 دور تنظیم؛ تا وقتی محور پتانسیومتر در انتها قرار گیرد داخل آن صدای کلیک شنیده میشود)
- روش ورودی سیگنال: میکروفون داخلی (پیشفرض)؛ امکان حذف میکروفون و ورود سیگنال خطی (Line-in) از پد میکروفون برای اتصال به خروجی هدفون یا منابع سیگنال با سطح مناسب (توجه: اتصال مستقیم به خروجی آمپلیفایر یا بلندگو توصیه نمیشود مگر با تضعیفکننده سیگنال)
- محافظت: دارای دیود ضد-معکوس برای جلوگیری از سوختن برد
اول ببینیم با چی طرفیم 😎
این ماژول در واقع یه برد آماده است که رویش ۲۰ تا LED ردیفی داری، یه درایور/مدار تشخیص سطح صدا، یه میکروفون کوچک و یه پتانسیومتر برای تنظیم حساسیت. از نظر دستهبندی، تو بخش قطعات و مدارهای جانبی صوتی قرار میگیرد و با عنوان LED Music Spectrum Display / Audio Level Indicator / VU Meter فروخته میشود.
- ولتاژ کاری برد بین 5 تا 12 ولت DC است، پس میتوانی آن را به آداپتور 5 ولت، 9 ولت، 12 ولت، پاوربانک یا حتی تغذیه داخلی آمپلیفایر وصل کنی.
- روی برد سوکت microUSB هم دارد، یعنی خیلی ساده میتوانی با کابل شارژ موبایل روشنش کنی؛ کنار آن هم پد لحیم برای تغذیه گذاشتهاند که اگر خواستی مستقیم از منبع تغذیه خودت استفاده کنی، کار راحت باشد.
- ابعادش تقریبا 100 در 30 میلیمتر است؛ نه خیلی بزرگ، نه خیلی ریز. دقیقا اندازهای که روی پانل جلوی آمپلیفایر، کیس کامپیوتر یا باکس اسپیکر جای خوبی پیدا میکند.
پرسش و پاسخ 🎤💡
س: این ماژول نمایشگر طیف موسیقی دقیقا چه کار میکند؟
ج: بذار ساده بگم؛ هر وقت صدا پخش میشود، این نوار LED مثل VU متر کلاسیک استودیو، از پایین به بالا روشن میشود و بلندی صدا را به صورت تصویری نشان میدهد. با زیاد شدن ولوم، تعداد LEDهای روشن بیشتر میشود و وقتی بیس موسیقی محکم میزند، ستون نور هم باهاش میپرد بالا؛ مخصوصا برای موزیکهای ریتمیک مثل الکترونیک و DJ، جلوه خیلی جذابی میدهد.
س: برای چه کارهایی به درد میخورد؟ 🎶
ج: اگر یک آمپلیفایر دستساز داری، اسپیکر خانگی درست میکنی، روی میز کارت یک سیستم صوتی ساده چیدی، یا حتی میخواهی جلوی کیس PC را از حالت بیروح در بیاوری، این برد دقیقا همان چیزی است که ظاهر پروژهات را چند درجه حرفهایتر میکند. روی پنل جلو میگذاری، کنارش ولوم و کلید پاور، و هر وقت موزیک پخش میکنی نورها با ریتم آهنگ حرکت میکنند.
س: ورودی صوتش چطوری است؟ فقط میکروفون دارد یا میتوانم مستقیم از Line استفاده کنم؟ 🎧
ج: روی خود برد یک میکروفون کوچک (همان کپسول میکروفون معمولی) هست که صدای محیط را میگیرد؛ یعنی اگر برد را کنار اسپیکر بگذاری یا حتی در اتاق، به محض پخش موزیک، نورها شروع میکنند به بالا و پایین رفتن. این، حالت «بزن و راه بیفت» است، بدون دردسر سیمکشی.
اگر کمی دقیقتر و تمیزتر بخواهی، میتوانی میکروفون را از مدار خارج کنی و سیگنال صوتی را مستقیماً از خروجی هدفون موبایل یا کامپیوتر وارد کنی. دقت کن: خروجی تقویت شدهی اسپیکر یا ترمینالهای آمپلیفایر را مستقیم به این برد نده؛ آنجا ولتاژ و توان بالاست و قبل از این ماژول باید با یک مقاومت تقسیمکننده یا attenuator ساده، سیگنال را ضعیف کنی.
س: حساسیتش قابل تنظیم است؟ چطوری تنظیمش کنم که نه همیشه خاموش باشد، نه همیشه پر؟ 🔧🙂
ج: بله، یک پتانسیومتر مولتیترن روی برد هست. با پیچگوشتی ریز میتوانی حدود ده دور بچرخانیاش. اگر در جهت ساعت بچرخانی، حساسیت میرود بالا و با صدای کم هم LEDها روشن میشوند؛ اگر برعکس بچرخانی، باید ولوم را بیشتر کنی تا حرکتشان را ببینی.
وقتی تا ته یک سمت بچرخانی، داخلش یک «تق» ریز میشنوی که یعنی به آخر رسیده. عملاً میتوانی اینطوری ماژول را با شرایط اتاق، نوع اسپیکر و قدرت سیگنال تنظیم کنی، تا نه همیشه فولبار روشن باشد، نه همیشه فقط دو تا LED تکان بخورند.
س: از نظر ایمنی و مقاومت در برابر اشتباهات، اوضاع چطور است؟ 🛡️
ج: روی برد دیود محافظت معکوس هست؛ یعنی اگر مثبت و منفی تغذیه را اشتباهی برعکس بزنی، برد فورا نمیسوزد و دیود تا حدی جلوی این اشتباه را میگیرد. این موضوع برای پروژههای DIY که دائم در حال تست و جابهجایی سیمها هستی، واقعا نجاتدهنده است
س: نقاط قوت این VU متر نسبت به چیزهای مشابه چیست؟ 💪
ج:
- تغذیه انعطافپذیر: از 5 تا 12 ولت کار میکند و به لطف microUSB، با پاوربانک و شارژر موبایل هم راه میافتد؛ این یعنی برای تست، مجبور نیستی آداپتور خاصی پیدا کنی.
- طراحی باریک و جمعوجور: طول 10 سانت، عرض 3 سانت؛ راحت داخل پنل، روی کیس، توی باکس اسپیکر یا حتی روی یک برد بزرگتر پیچ میشود.
- نصب سریع: میکروفون داخلی، پتانسیومتر حساسیت، LEDهای آماده؛ یعنی از لحظهای که تغذیه را وصل میکنی تا لحظهای که نورها با موسیقی میرقصند، چند دقیقه بیشتر طول نمیکشد.
- مناسب برای شروع و آموزش: اگر کسی تازه میخواهد مفهوم VU متر، سطح صدا، حساسیت، تأثیر سیگنال روی LED و… را بفهمد، این برد یک ابزار ساده و دیداری عالی است.
س: ضعفها و محدودیتهای این برد چی هستند؟ ⚠️
- بدون کنترل دیجیتال و افکتهای خاص: این برد یک نوار سطحنما است، نه کنترلر حرفهای نور. خبری از الگوهای پیچیده، آدرسدهی تکتک LEDها، انیمیشنهای مخصوص یا سینک دقیق فرکانسی مثل اسپکتروم آنالایزر دیجیتال نیست.
- اگر جمعبندی بخواهم بگویم، این برد بیشتر یک ابزار «سریع، ساده، ارزان و کاربردی» است برای اینکه به سیستم صوتیات کمی روح بدهی و همزمان یک حس نیمهحرفهای به پروژه DIY خودت اضافه کنی. نه ادعای استودیویی دارد،
