کلاس آمپلی فایر چیست؟ انواع کلاس هاس آمپلی فایر

کلاس A

آمپلی‌فایرهای کلاس A یکی از پایه ای ترین تقویت‌کننده‌های صوتی هستند که به دلیل سادگی طراحی و کیفیت صدای بالا، در تجهیزات صوتی حرفه‌ای و Hi-Fi بسیار محبوب‌اند. این نوع آمپلی‌فایرها عملی‌ترین نوع برای تولید صدای با کیفیت بالا هستند، اما معایبی نیز دارند که در ادامه بررسی می‌شود.

ساختار و نحوه عملکرد

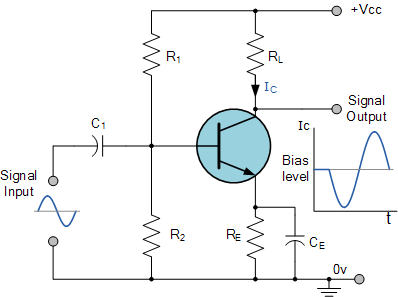

یک نمونه ساده از تقویت کننده کلاس A

آمپلی‌فایر کلاس A در حالت عادی، همواره ترانزیستور یا لامپ خود را فعال نگه می‌دارد، یعنی در حالت مستقیم (Active) قرار دارد. در نتیجه، جریان مستمری از مدار عبور می‌کند، حتی زمانی که ورودی صوتی وجود ندارد. این روش باعث کاهش نویز و Distortion می‌شود و صدای شفاف و طبیعی‌تری ارائه می‌دهد.

نحوه تقویت کردن

تقویت در کلاس A به صورت تمام موج صورت میگیرد و ترانزیستور همیشه در وضعیت فعال قرار دارد؛ از این رو حتی در صورت نبودن سیگنال صوتی ترانزیستور جریان مصرف و گرما تولید میکند که این مصرف بالا و بازدهی پایین این تقویت کننده هارا نشان میدهد.

برای تقویت آمپلی‌فایر کلاس A، می‌توان:

• استفاده از ترانزیستورهای با توان بالا و کیفیت برتر
• به‌کارگیری خنک‌کننده‌های مناسب برای جلوگیری از حرارت زیاد
• طراحی مدار با مقاومت‌های کم و بهره بالا
• استفاده از منابع تغذیه قدرتمند و کم‌نویز

مصرف انرژی

آمپلی‌فایرهای کلاس A مصرف انرژی بسیار بالایی دارند، چون همواره جریان زیادی را عبور می‌دهند، حتی در حالت بدون کاربری. این امر باعث افزایش حرارت و نیاز به سیستمهای خنک‌کننده قدرتمند می‌شود. بنابراین، بهره‌وری انرژی در این نوع آمپلی‌فایرها پایین است.

نقاط ضعف

• مصرف انرژی بالا و هدررفت حرارت زیاد
• حجم و وزن زیاد به دلیل نیاز به هیت‌سینک‌های بزرگ
• بازدهی پایین، معمولاً حدود ۲۰-۳۰٪
• گرمای شدید که نیازمند سیستم‌های خنک‌کننده قوی است

نقاط قوت

• کیفیت صدای بسیار بالا و کمترین میزان Distortion
• پاسخ فرکانس بسیار گسترده و صاف
• سادگی طراحی و ساختک
• عدم تولید هم‌خطی (Cross-over distortion) و نویز کم

کاربردها

آمپلی‌فایر کلاس A بیشتر در:

• تجهیزات Hi-Fi و سیستم‌های صوتی استودیویی
• تجهیزات آزمایشگاهی و اندازه‌گیری صوت
• در موارد نیازمند صدای عالی با کم‌ترین خطاهای صوتی
• در بعضی طراحی‌های خاص ماشین‌های صوتی و سیستم‌های حساس

آمپلی‌فایر کلاس A، به رغم مصرف انرژی زیاد و حجم بزرگ، بهترین گزینه برای علاقمندان به صدای باکیفیت است. این نوع آمپلی‌فایرها در شرایطی که کیفیت صدا مهم‌ترین عامل است، بیش‌ترین کارایی را دارند.

کلاس B

آمپلی‌فایر کلاس B یکی از سبک‌های معمول در طراحی تقویت‌کننده‌های صوتی و الکترونیکی است. این نوع آمپلی‌فایر برای کاهش مصرف انرژی نسبت به کلاس A طراحی شده است، اما در عین حال نقاط ضعف خاص خودش را دارد.

ساختار و نحوه عملکرد

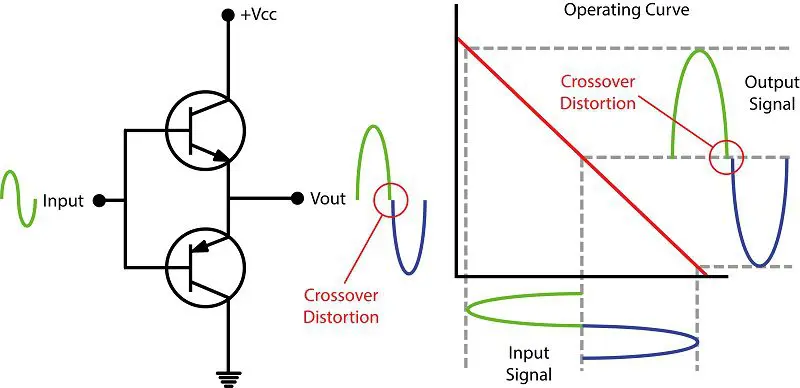

در آمپلی‌فایر کلاس B، ترانزیستور یا لامپ‌ها در حالت اشباع کامل یا قطع کامل کار می‌کنند، یعنی در هر زمان تنها یکی از نیم‌مدارهای موج سینوسی فعال است. این حالت، باعث کاهش هدررفت انرژی در مقایسه با کلاس A می‌شود.

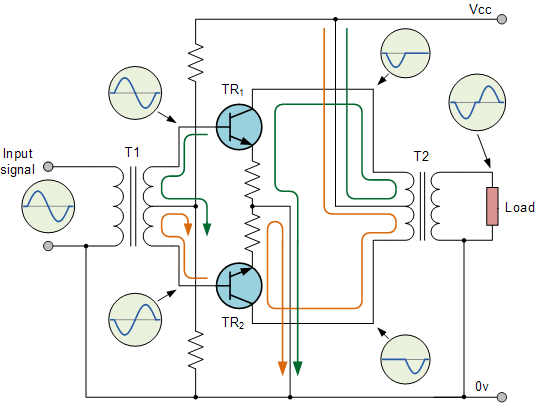

در طراحی‌های دو نیم‌مدار، هر بخش مسئول تقویت یک نیم‌موج از سیگنال است و با هم ادغام می‌شوند تا سیگنال کامل تولید شود. اما در عمل هنگام ترکیب موج ها بین نیم سیکل مثبت و منفی کمی فاصله می افتد و به این خاطر خروجی بی نقص نخواهد بود.

نحوه تقویت کردن

برای تقویت آمپلی‌فایر کلاس B:

• استفاده از ترانزیستورهای با توان بالا و بهره مناسب
• طراحی مدار با مقاومت‌های کم و بهره بالا
• انتخاب قطعات با نیازهای ولتاژ و جریان مناسب
• بهره‌گیری از مدارهای محافظتی مانند دیودهای مانع جریان برگشتی

مصرف انرژی

آمپلی‌فایرهای کلاس B نسبت به کلاس A بسیار کم مصرف‌تر هستند، چون ترانزیستورها در حالت خاموش یا فعال کامل کار می‌کنند و جریان در حالت عادی نزدیک به صفر است. این طراحی باعث کاهش مصرف انرژی و حرارت تولیدی می‌شود. بازدهی آمپلی‌فایرهای کلاس B معمولاً حدود ۷۰٪ تا ۸۰٪ است، که نسبت به کلاس A (پایین‌تر، حدود ۲۰-۳۰٪) بسیار بهتر است. این به دلیل طراحی نیم‌مدار و کاهش هدررفت انرژی در حالت خاموش و فعال کامل است.

نقاط ضعف

• نویز و Distortion زیاد: یکی از بزرگ‌ترین معایب این نوع، وجود هارمونیک‌های ناخواسته و Distortion در تماس بین نیم‌مدارها است که به "Cross-over Distortion" معروف است.
• کاهش کیفیت صدا: به دلیل نویز و Distortion، کیفیت صدای این نوع آمپلی‌فایر کمتر از کلاس A است.
• نیاز به تصحیح و اصلاح: برای برطرف کردن نقاط ضعف، اغلب نیاز به مدارهای تقویت‌کننده دیگر یا مدارهای ضد Distortion دارد.

نقاط قوت

• کاهش مصرف انرژی: بهره‌وری بالا و مصرف کم در مقایسه با کلاس A
• ابعاد کوچک‌تر و وزن کمتر: به دلیل کاهش نیاز به سیستم خنک‌کننده بزرگ
• کاربردهای اقتصادی: جهت مصرف در سیستم‌هایی که نیازمند بهره‌وری و مصرف کمتر هستند

کاربردها

آمپلی‌فایرهای کلاس B بیشتر در:

• سیستم‌های قدرت صوتی و PA (پخش‌کننده‌های صوتی بزرگ)
• تجهیزات الکترونیکی اقتصادی و صنعتی
• کاربردهایی که به صرفه‌جویی در انرژی و هزینه نیاز است
• در سیستم‌های تلفن، رادیو و تلویزیون‌های صنعتی

آمپلی‌فایر کلاس B، با بهره‌وری بالا و مصرف کم، گزینه مناسبی برای کاربردهای اقتصادی است. اما در عملکرد صوتی، نسبت به کلاس A، کیفیت صدا کاهش یافته است. در طراحی و استفاده، باید به نقاط ضعف آن آگاه بود و در صورت نیاز، مدارهای اصلاح‌کننده را در کنار آن به کار برد.

کلاس AB

آمپلی‌فایرهای کلاس AB یکی از پرکاربردترین نوع‌های تقویت‌کننده در حوزه‌های صوتی و قدرتی هستند. این نوع آمپلی‌فایر ترکیبی از مزایای کلاس A و کلاس B است و توازنی بهینه بین کیفیت صدا و بهره‌وری انرژی فراهم می‌کند.

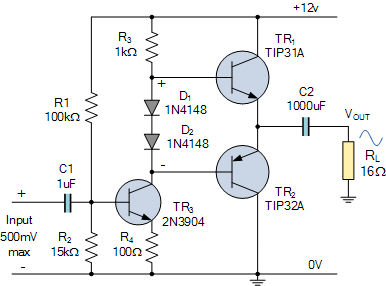

یک نمونه ساده از تقویت کننده با کلاس AB

ساختار و نحوه عملکرد

در آمپلی‌فایر کلاس AB، ترانزیستورها در حالت‌های نیمه‌هدایت فعال قرار دارند، یعنی در حالت خاموش یا فعال کامل نیستند بلکه در حالت میانه کار می‌کنند. در نتیجه، هر دو نیم‌مدار در طول عملیات فعال هستند، اما جریان‌ها کمتر از کلاس A هستند، ولی بیشتر از کلاس B. این وضعیت، کاهش Distortion و بهره‌وری مناسب را در پی دارد.

در این نوع، هر ترانزیستور در حالت‌هایی قرار دارد که سیگنال‌های نیم‌موج مثبت و منفی را تقویت می‌کنند و در اثر تماس‌های ناپایدار یا نویز، اغلب نیاز به مدارهای اصلاح و تقویت دارید.

نحوه تقویت کردن

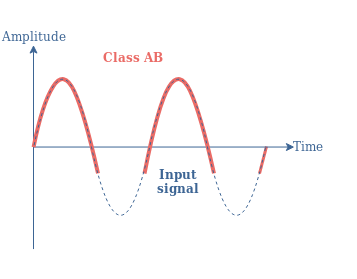

شکل موج تقویت شده با تقویت کننده کلاس AB

برای طراحی و تقویت آمپلی‌فایر کلاس AB:

• استفاده از ترانزیستورهای با بهره بالا و پایداری مناسب
• تنظیم دقیق ولتاژ و جریان کاری در حالت پایدار
• بهره‌گیری از مدارهای فیلتر و اصلاح جهت کاهش Distortion
• طراحی مناسب منابع تغذیه و سیستم خنک‌کننده به‌دلیل حرارت تولیدی

مصرف انرژی

آمپلی‌فایرهای کلاس AB بهره‌وری میان کلاس A و B دارند، معمولاً حدود 50٪ تا 60٪ بهره‌ور هستند. این بدان معناست که در مصرف انرژی نسبتاً اقتصادی و در عین حال، صدای مناسب و کیفیت خوب تولید می‌کنند.

نقاط ضعف

• عملکرد غیرمستقیم در مقابل Distortion: گرچه نسبت به کلاس B بهتر است، اما همچنان در مقایسه با کلاس A، ممکن است کمی نویز و Distortion داشته باشد.
• حجم و وزن بیشتر نسبت به کلاس B: البته کوچکتر و سبک‌تر از کلاس A اما معمولاً بیشتر نسبت به کلاس B هستند.
• حساسیت به تنظیم دقیق: نیازمند تنظیم‌های دقیق ولتاژ و جریان برای عملکرد بهینه است.

نقاط قوت

• تعادل مناسب بین کیفیت صوت و بهره‌وری انرژی: صدای گرم و طبیعی در کنار مصرف کم
• مناسب برای سیستم‌های صوتی High-Fi و Hi-End: در سیستم‌هایی که نیازمند کیفیت صوتی بالا هستند
• پایداری بهتر نسبت به کلاس A: کاهش نوسان‌های ناخواسته و Distortion کمتر در مقایسه با کلاس A

کاربردها

آمپلی‌فایرهای کلاس AB در:

• سیستم‌های صوتی حرفه‌ای و Hi-Fi
• تقویت‌کننده‌های خانگی و استودیویی
• تجهیزات حرفه‌ای و نیمه‌حرفه‌ای
• سیستم‌های پخش و تئاترهای بزرگ

آمپلی‌فایر کلاس AB، به عنوان یک گزینه مناسب برای سیستم‌های صوتی و قدرتی، توازنی بین کیفیت صدای بی‌نظیر و بهره‌وری انرژی ارائه می‌دهد. این نوع، در عین حال که هزینه نسبتا مناسب دارد، نسبت به کلاس A بازدهی بالاتر و عملکرد بهتری در حضور نویز و Distortion نشان می‌دهد.

کلاس C

آمپلی‌فایرهای کلاس C یکی از انواع تقویت‌کننده‌های قدرتمند در حوزه‌های rf و ترانزیستوری‌اند. این نوع آمپلی‌فایرها به دلیل بهره‌وری بالا و مصرف کم، در سیستم‌هایی که نیاز به توان بالا و پهنای باند محدود دارند، کاربرد فراوانی دارند.

ساختار و نحوه عملکرد

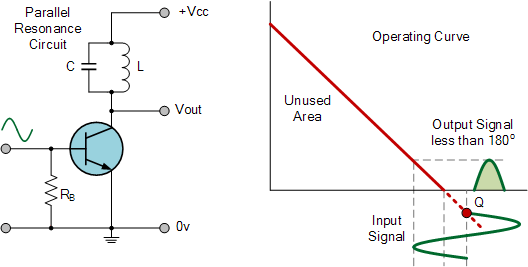

در آمپلی‌فایر کلاس C، ترانزیستورها معمولاً در حالت فعال کار می‌کنند و فقط بخش کوچکی از سیگنال را تقویت می‌کنند. نیم‌مدت فعال این آمپلی‌فایر بسیار کوتاه است (کمتر از ۱۸۰ درجه، معمولاً حدود ۱۰۰ تا ۱۳۰ درجه)، که سبب کاهش چشمگیر مصرف انرژی می‌شود.

در نتیجه، این نوع آمپلی‌فایرها بیشتر در مدارهای rf و بالا فرکانس‌ها استفاده می‌شوند، جایی که پهنای باند محدود و بهره‌وری بالا اهمیت دارد.

نحوه تقویت کردن

برای بهبود عملکرد آمپلی‌فایر کلاس C:

• استفاده از ترانزیستورهای مخصوص rf با خاصیت تریودهای سریع و بهره بالا
• طراحی مدارهای فیلتر برای اصلاح پیکربندی خروجی و کاهش هارمونیک‌های غیرضروری
• تنظیم دقیق ولتاژ و جریان کاری ترانزیستورها برای کار در حالت بهینه
• بهره‌گیری از مدارهای ضد اثرات ناپایدار و نوسان برای ثبات سیستم

مصرف انرژی

آمپلی‌فایرهای کلاس C بسیار بهره‌ورند؛ چرا که تریودها تنها در بخش کوچکی از دوره موج فعال هستند، بنابراین مصرف انرژی بسیار کم است. این در حالی است که بهره‌وری این نوع آمپلی‌فایر معمولاً بیش از ۷۰٪ و گاهی به ۹۰٪ می‌رسد.

نقاط ضعف

• پاسخ فرکانسی محدود: این نوع تقویت‌کننده‌ها بیشتر در فرکانس‌های بالا (rf) کاربرد دارند و در صوتی پایدار نیستند.
• کاهش کیفیت سیگنال: به دلیل تولید هارمونیک‌های زیاد و Distortion، بر خلاف آمپلی‌فایرهای صوتی، در سیستم‌های صوتی کاربرد ندارد.
• نیاز به مدارهای فیلتر پیچیده: برای اصلاح و کاهش هارمونیک‌ها و مطابقت با سیستم‌های استاندارد RF.

نقاط قوت

• بهره‌وری بسیار بالا: در مصرف انرژی صرفه‌جویی زیادی دارد، مخصوصاً در کاربردهای rf.
• ساده بودن در طراحی‌های خاص RF: مناسب برای مدارهای فرکانس بالا.
• مناسب برای سیستم‌های با پهنای باند محدود: مانند رادارها، فرستنده‌های RF و مخابرات.

کاربردها

آمپلی‌فایرهای کلاس C در:

• مدارهای rf و فرستنده‌های رادیویی و تلویزیونی
• تجهیزات مخابرات و رادار
• فرستنده‌های توان بالا
• سیستم‌های ارتباطی و ابزارهای RF با پهنای باند محدود

آمپلی‌فایر کلاس C به دلیل بهره‌وری بالا و مصرف کم، مناسب سیستم‌های rf و قدرت بالا است، اما در حوزه صوتی کاربرد ندارد و به دلیل تولید هارمونیک‌های زیاد، نیازمند مدارهای اصلاح و فیلتر پیشرفته است.

کلاس D

آمپلی‌فایرهای کلاس D به عنوان یکی از مدرن‌ترین و بهره‌ورترین نوع‌های تقویت‌کننده، در سال‌های اخیر جایگاه ویژه‌ای در سیستم‌های قدرت و صوتی پیدا کرده‌اند. این نوع آمپلی‌فایرها با بهره‌گیری از مدولاسیون PWM و سایر تکنولوژی‌های مدرن، مزایای بسیاری در میزان مصرف انرژی و حجم ارائه می‌دهند.

بعضی از پرکاربرد ترین نمونه های آمپلی فایر کلاس D را میتوانید در این صفحه مشاهده کنید.

ساختار و نحوه عملکرد

در آمپلی‌فایرهای کلاس D، سیگنال ورودی به مدارهای مدولاسیون (PWM - مدولاسیون پهنای پالس) داده می‌شود، و خروجی به شکل پالس‌های عرض متغیر تولید می‌شود. این پالس‌ها سپس توسط فیلترهای هسته‌ای یا فشرده‌شده تصفیه می‌شوند تا سیگنال صوتی قابل شنیدن تولید گردد.

در اصل، ترانزیستورهای درون این مدارها یا به طور کامل خاموش یا کاملاً فعال هستند، یعنی وضعیت سوئیچینگ دارند، که باعث کاهش هدررفت انرژی می‌شود.

نحوه تقویت کردن

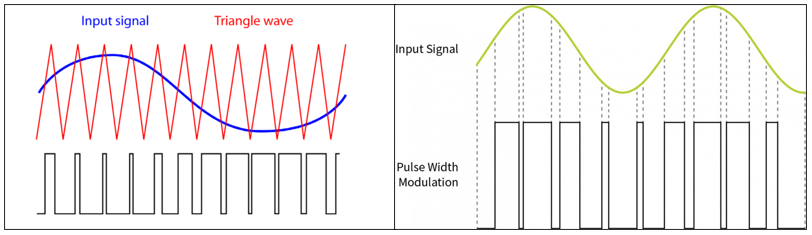

در واقع این نوع تقویت کننده ها با ترکیب یک موج مثلثی با سیگنا صوتی ورودی خروجی تقویت کننده را فقط به صورت 0 و 1 میدوهند یعنی مدار یا کاملا اشباع است یا کاملا خاموش؛ ولی با تغییر پهنای پالس 0 و 1 میتواند شکل موج را شبیه سازی کند و در آخرین مرحله تقویت کننده با عبور از فیلتر های مخصوص به صدای قابل شنیدن تبدیل میشود.

• استفاده از ترانزیستورها یا آی‌سی‌های سوئیچینگ با سرعت بالا و کم تلفات
• طراحی فیلترهای خروجی دقیق جهت کاهش هارمونیک‌ها و نویز
• تنظیم صحیح ولتاژ و جریان تغذیه در حالت‌های کم‌مصرف و بهره‌وری بالا
• بهره‌گیری از مدارهای کنترل و اصلاح (Feedback) برای کاهش Distortion و بهبود کیفیت صوت

مصرف انرژی

یکی از بزرگ‌ترین مزایای آمپلی‌فایر کلاس D، بهره‌وری بسیار بالا است، که معمولاً بیش از 85٪ تا 95٪ است. این بدان معناست که از انرژی ورودی بیشترین میزان به سیگنال خروجی تبدیل می‌شود و هدررفت حرارتی کم دارد، بنابراین نیاز به سیستم خنک‌کننده کوچک و مصرف انرژی پایین است.

نقاط ضعف

• نویز و هارمونیک‌های زیاد: به دلیل مدولاسیون PWM و سوئیچینگ سریع، نویز RF و هارمونیک‌های غیرضروری در خروجی ممکن است وجود داشته باشد.
• مشکل در تولید صداهای بسیار دقیق: به طور کلی، کیفیت صوتی در مقایسه با کلاس A و AB ممکن است کمی پایین‌تر باشد مگر با فیلترهای پیشرفته.
• نیاز به مدارهای فیلتر دقیق: برای کاهش نویز و هارمونیک‌ها و مطابقت با استانداردهای صوتی.

نقاط قوت

• بهره‌وری بسیار بالا: مصرف انرژی کم و تولید حرارت محدود.
• اندازه و وزن کوچک: مناسب برای تجهیزات جمع‌وجور و کاربردهای پرتابل.
• عمر سیستم طولانی‌تر: به دلیل تولید حرارت کم و استهلاک کمتر قطعات توان و خنک‌کننده‌ها.
• کاربردهای گسترده در صوت و قدرت بالا: مخصوصاً در سیستم‌های صوتی حرفه‌ای و تجهیزات پرقدرت.

کاربردها

آمپلی‌فایرهای کلاس D در:

• سیستم‌های صوتی قدرتمند و Hi-Fi
• تجهیزات صوتی پرقدرت و کلاً در سیستم‌هایی که مصرف انرژی مهم است
• پاور آمپلی‌فایرهای حرفه‌ای و تجهیزات صنعتی
• سامانه‌های صوتی برای خودروها، سیستم‌های پرتابل، و سازه‌های قابل حمل

آمپلی‌فایر کلاس D با بهره‌وری بی‌نظیر، مصرف کم و حجم کوچک، یکی از بهترین گزینه‌ها برای سیستم‌هایی است که به قدرت بالا و مصرف کم نیاز دارند. در حالی که نیازمند مدارهای فیلتر و کنترل دقیق است، اما مزایای آن در کاهش مصرف انرژی و کاهش حجم بسیار بارز است و روزبه‌روز هم در حال گسترش است.

چند نمونه از پر کاربرد ترین و پرفروش ترین آمپلی فیر های کلاس D را میتوانید در ادامه مشاهده کنید:

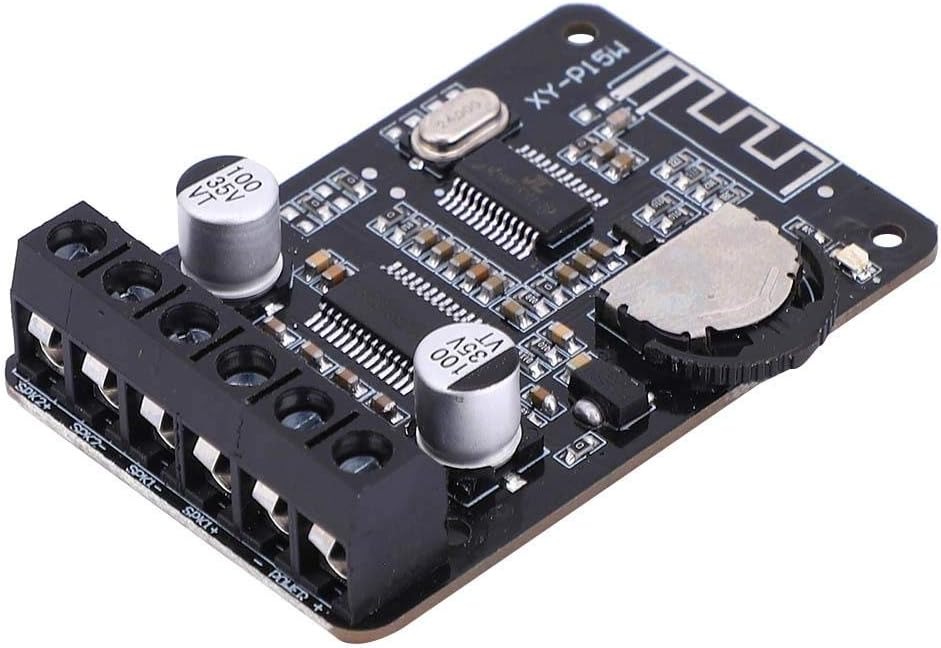

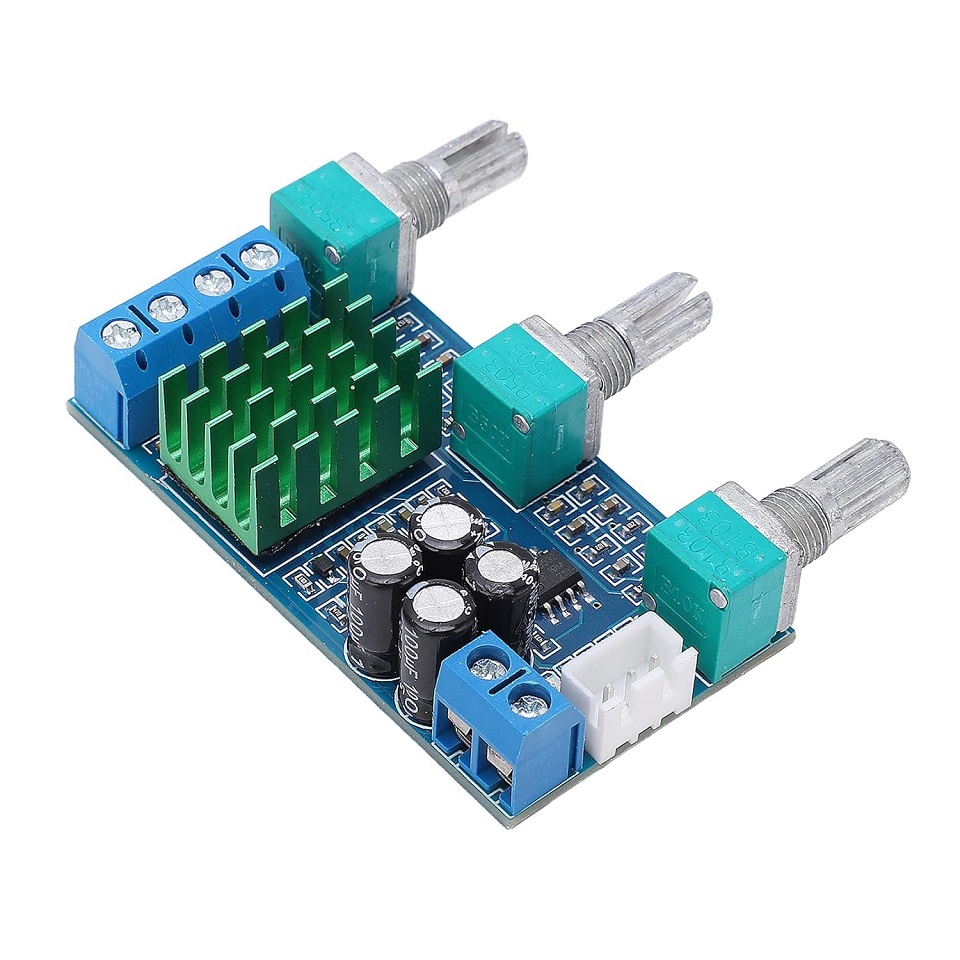

1. ماژول آمپلی فایر بلوتوثی 20-10 وات استریو مدل XY-P15W

این محصول، یک ماژول آمپلی فایر استریو دارای بلوتوث و با حداکثر توان 20 وات برای هر اسپیکر (توصیه شده 15 وات) می‌باشد. خروجی صدای ماژول از طریق ترمینال بوده و دارای یک دکمه‌ی 3 جهته برای برای کنترل حجم صدا و pause/play است. از جمله موارد کاربرد می‌توان به ساخت سیستم پخش خانگی، ساخت اسپیکر پرتابل استریو، استفاده به عنوان پخش اتومبیل و... اشاره کرد.

لینک مشاهده و بررسی بیشتر محصول: https://electroexpress.ir/20w-stereo-bluetooth-5

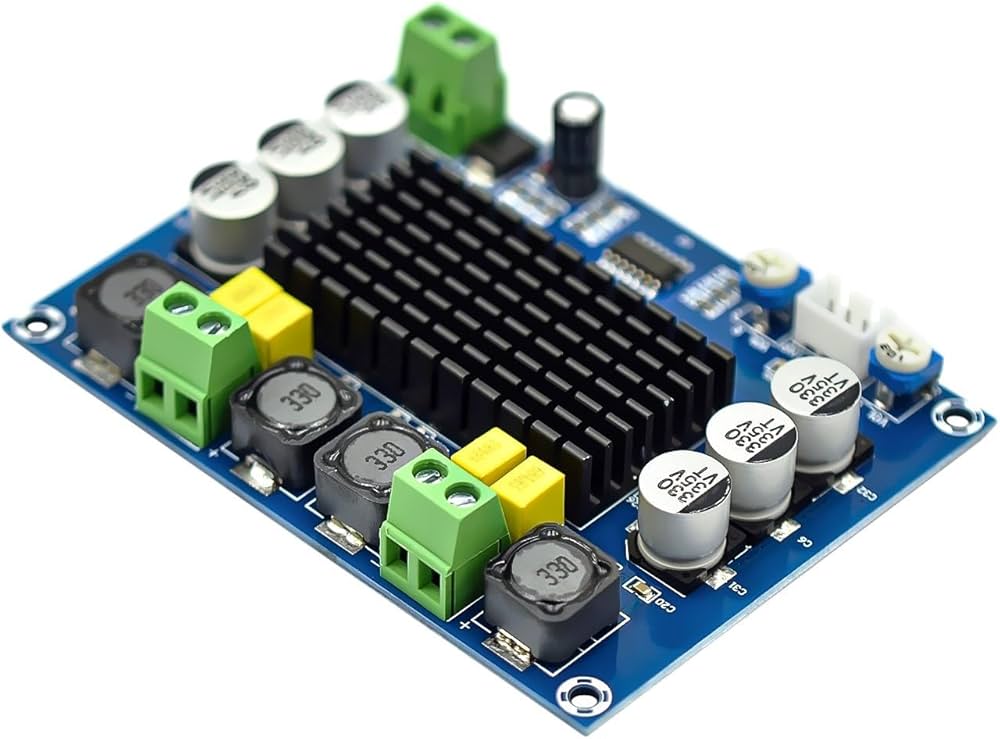

2. ماژول آمپلی فایر دوبل 120وات مدل TPA3116D2

ماژول آمپلی فایر دوبل TPA3116D2 یکی از بهترین گزینه‌ها برای افزایش کیفیت صدای خروجی در پروژه‌های صوتی شماست. این ماژول که دارای کیفیت صدای خروجی بالا است، مجهز به تراشه‌ی front-facing بر روی برد می‌باشد تا حساسیت صدای خروجی مدار به حداکثر برسد.این ماژول آمپلی فایر با دو کانال استریو طراحی شده است و صدای هر کانال به‌صورت جداگانه با استفاده از پتانسیومترهای قابل تنظیم بر روی برد به سادگی کنترل می‌شود.تراشه‌ی حرفه‌ای TPA3116D2 از نوع کلاس D است که موجب افزایش راندمان این آمپلی فایر می‌گردد. با توان مصرفی ۲۴۰ وات، این آمپلی فایر نه تنها کارایی بالایی دارد، بلکه به شما این امکان را می‌دهد که صدایی شفاف و پرقدرت تجربه کنید.

لینک مشاهده و بررسی بیشتر محصول: https://electroexpress.ir/2x120-watt-tpa3116-stereo-amplifier-xhm543

3.ماژول آمپلی فایر استریو 160 وات XH-M567 باچیپ اصلی

ماژول الکترونیکی XH-M567 TPA3116D2 یکی از بهترین ماژولهای  آمپلی فایر صدا دیجیتال است که برای علاقه‌مندان به صدا و تکنولوژی طراحی شده است. این تقویت‌کننده با خروجی 80 وات در دو کانال، قادر است صدای شفاف و با کیفیتی را به سیستم صوتی خانگی یا سیستم HiFi شما منتقل کند. دستگاه TPA3116D2 محافظت کاملی در برابر اتصال کوتاه، گرمای بیش از حد، ولتاژ بیش از حد، افت ولتاژ و خطاهای ولتاژ دی سی  ارائه می دهد. در صورت اضافه بار، دستگاه وضعیت خطا را به پردازنده گزارش می دهد و در نتیجه از آسیب خود جلوگیری می کند.

لینک مشاهده و بررسی بیشتر محصول: https://electroexpress.ir/xh-m567-tpa3116d2-dual-channel-stereo-high-power-digital-audio-power-amplifier-board-audio-power-amplifier-board-80w-2
