میکروکنترلر یک مدار الکترونیکی مجتمع است که نقش مغز سیستم‌های کنترل و پردازش را بر عهده دارد. این تراشه شامل بخش‌های مختلفی مانند واحد پردازش مرکزی (CPU)، حافظه‌های رام و رام، واحدهای ورودی و خروجی (I/O)، تایمرها، واحدهای کنترل و سایر واحدهای تخصصی است که با هم کار می‌کنند تا بتوانند وظایف مختلفی را بر اساس برنامه‌ریزی از پیش تعیین‌شده انجام دهند.

میکروکنترلرها در دستگاه‌های الکترونیکی کاربرد دارند و نقش اصلی‌ آن‌ها کنترل و مدیریت عملکرد تجهیزات است. برای مثال، در کنترل ماشین‌آلات صنعتی، ربات‌ها، دستگاه‌های خانگی، خودروها، سیستم‌های هوشمند، تجهیزات پزشکی و بسیاری از پروژه‌های فناوری استفاده می‌شوند.

برخی ویژگی‌های مهم میکروکنترلرها عبارتند از:

  • قابلیت برنامه‌ریزی برای انجام وظایف خاص
  • مصرف کم انرژی
  • اندازه کوچک و مناسب برای کاربردهای مینیاتوری
  • توانایی ارتباط با سایر ابزارهای دیجیتال و آنالوگ

در مجموع، میکروکنترلرها با ترکیب عملکرد بالا، حجم کم و قیمت مناسب، ابزارهای قدرتمندی برای توسعه سیستم‌های هوشمند و اتوماسیون هستند.

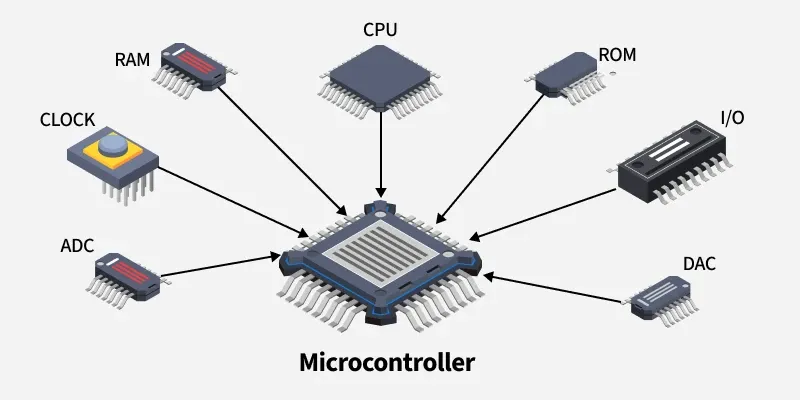

واحدهای داخلی میکروکنترلر


1. واحد پردازش مرکزی (CPU)

مهم‌ترین واحد در یک میکروکنترلر است و وظیفه انجام عملیات پردازشی و کنترل کلی سیستم را بر عهده دارد. CPU وظیفه اجرای دستورهای برنامه، انجام محاسبات، تصمیم‌گیری و کنترل فرآیندهای مختلف را دارد.


  • کارکرد: دریافت دستور، تحلیل و اجرا کردن آن بر اساس کد برنامه.
  • اجزاء: واحد عملیات منطقی و حسابی (ALU)، رجیسترها، کنترل و کنترل‌گر خط لوله.
  • نوع‌ها: معماری‌های مختلف مانند ARM، AVR، PIC، 8051 و... که هرکدام ویژگی‌های خاص خود را دارند.
  • نقطه قوت: سرعت و قدرت محاسباتی، کارایی در پردازش داده‌ها.


2. حافظه‌ها (Memory)

جایی است که برنامه‌ها، داده‌ها و اطلاعات مهم ذخیره می‌شوند؛ معمولاً در داخل میکروکنترلر قرار دارد و به صورت‌های مختلف طراحی شده است.

انواع حافظه:

  • ROM (Read-Only Memory): حافظه دائمی برای ذخیره برنامه‌های ثابت و غیرقابل تغییر. معمولا با عنوان Flash هم شناخته می‌شود.
  • RAM (Random Access Memory): حافظه موقت برای ذخیره داده‌هایی که در طول اجرای برنامه تغییر می‌کنند.
  • EEPROM / نایاب‌تر: حافظه‌ای غیرقابل تغییر یا کم‌تغیر برای ذخیره داده‌های مورد نیاز هنگام خاموش و روشن کردن سیستم، مانند تنظیمات کاربر.

نقش:

  • برنامه‌ریزی کد، داده‌های موقتی، وضعیت‌های سیستم، و نگهداری تنظیمات.


3. واحدهای ورودی/خروجی (I/O)

واحدهای کنترل و برقراری ارتباط با دستگاه‌ها و حسگرهای خارجی. مهم‌ترین واحد برای ارتباط با دنیای خارج.

جزئیات:

  • پورت‌های دیجیتال: برای ارسال و دریافت سیگنال‌های دیجیتال، مانند کلید، لامپ، موتورها.
  • پورت‌های آنالوگ: برای خواندن سیگنال‌های آنالوگ مانند سنسورهای دما، فشار و ولتاژ.
  • مدارهای واسط: برای تطابق سطح ولتاژ و محافظت از تراشه.

نقش:

مدیریت ورودی‌ها و کنترل خروجی‌ها برای اجرای درخواست‌های برنامه.

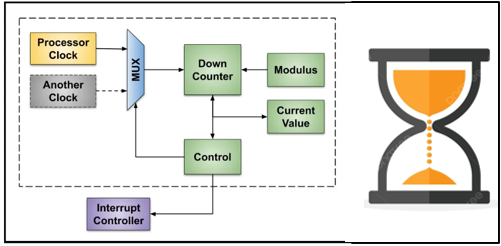

4. واحد تایمر و شمارنده‌ها

واحد مخصوص اندازه‌گیری زمان و شمارش رویدادهای خارجی یا داخلی.

وظایف:

  • ایجاد وقفه‌ها (Interrupts) برای انجام عملیات زمانی خاص.
  • تولید PWM (پالس عرض متغیر) برای کنترل موتورها یا درایورها.
  • شمارش پالس‌های ورودی، زمان‌بندی عملیات و کنترل زمان‌بندی برنامه.


5. واحد کنترل (Control Unit)

تعریف قسمتی است که دستورهای CPU را کنترل و مدیریت می‌کند و عملگرهای مختلف پردازش را هماهنگ می‌سازد.

وظایف:

  • تنظیم و کنترل فعالیت‌های داخلی و اجرا کردن دستورات.
  • هدایت داده‌ها بین واحدهای مختلف.
  • مدیریت وضعیت سیستم و کنترل عملیات ورودی/خروجی.


6. واحدهای ارتباطی (Communication Units)

برای برقراری ارتباط با سایر دستگاه‌ها و سیستم‌های خارجی، مانند پروتکل‌های UART، SPI، I2C، USB و Ethernet استفاده می‌شوند.

نقش:

  • انتقال داده‌ها بین میکروکنترلر و تجهیزات دیگر.
  • ارتباط با اینترنت و شبکه‌های بی‌سیم در پروژه‌های IoT.

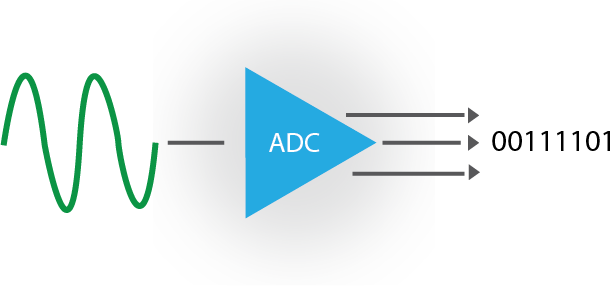

7. مبدل‌های آنالوگ به دیجیتال (ADC)

مبدل آنالوگ به دیجیتال، وسیله‌ای است که سیگنال‌های آنالوگ (متغیرهای پیوسته در زمان و مقدار، مانند ولتاژ یا جریان) را به سیگنال‌های دیجیتال (عددی) تبدیل می‌کند، تا بتوان آن‌ها را در سیستم‌های دیجیتال، مانند میکروکنترلرها و پردازنده‌ها، مورد استفاده قرار داد.

چگونه کار می‌کند؟

یک ADC از طریق فرآیند نمونه‌برداری و نمونه‌گیری، مقدار ولتاژ یا سیگنال آنالوگ را در لحظه خاصی اندازه‌گیری می‌کند و سپس این مقدار را به صورت عددی دیجیتال نشان می‌دهد. این عدد نشان‌دهنده مقدار نمونه‌برداری شده است و می‌تواند توسط برنامه‌های نرم‌افزاری تفسیر شود.

فرآیند اصلی:

  1. نمونه‌برداری: گرفتن نمونه‌ای از سیگنال آنالوگ در یک زمان مشخص.
  2. کدگذاری: تبدیل مقدار آن نمونه به کد دیجیتال (مثل باینری).
  3. تحویل داده: ارسال عدد دیجیتال به سیستم کنترل یا پردازنده برای پردازش‌های بعدی.

پارامترهای مهم در انتخاب ADC

  • رزولوشن: تعداد بیت‌هایی که ADC تولید می‌کند؛ مثلا 8، 10، 12 بیت و غیره. هر چه رزولوشن بیشتر باشد، دقت اندازه‌گیری بالاتر است.
  • سرعت نمونه‌برداری: تعداد نمونه‌هایی که در ثانیه گرفته می‌شود؛ برای نمونه‌برداری سریع‌تر، باید ADC با سرعت بالا انتخاب کرد.
  • نویز و خطا: میزان دقت سیستم و میزان نویز و خطای موجود در اندازه‌گیری.
  • پهنای باند: محدوده فرکانسی سیگنال ورودی که ADC قادر به نمونه‌برداری است.

کاربردهای مبدل‌های آنالوگ به دیجیتال

  • اندازه‌گیری و کنترل پارامترهای فیزیکی مانند دما، فشار، نور و صوت.
  • سیستم‌های داده‌برداری و اتوماسیون صنعتی.
  • تجهیزات پزشکی، مانند دستگاه‌های اندازه‌گیری سطح اکسیژن یا ضربان قلب.
  • تجهیزات صوتی و تصویری، برای نمونه‌برداری سیگنال‌های صوتی و تصویری.
  • سیستم‌های بی‌سیم و اینترنت اشیاء (IoT).


8. اوسیلاتور داخلی میکروکنترلر

اوستیلاتور داخلی یک مدار نوسان‌ساز است که درون میکروکنترلر قرار دارد و وظیفه تولید سیگنال ساعت (کلکسیون زمانی دقیق) برای هماهنگی سایر بخش‌های داخلی میکرو را بر عهده دارد. این سیگنال ساعت، ضرب‌الاجل و زمان‌بندی عملیات‌های مختلف سیستم را تنظیم می‌کند.

نقش و اهمیت

  • تولید سیگنال ساعت: مرجع زمانی اصلی برای اجرای برنامه و هماهنگی عملیات.
  • کاهش نیاز به منبع خارجی: در صورت فعال بودن، نیاز به کریستال یا منبع خارجی ندارد، که باعث کاهش پیچیدگی و هزینه می‌شود.
  • صرفه‌جویی در فضای فیزیکی و هزینه: به دلیل قرارگیری در داخل میکروکنترلر، نیازی به اجزای اضافی ندارد.

انواع اوسیلاتور داخلی

  1. اوستیلاتور RC (مقاومت-خازن):
    • بیشتر در میکروکنترلرهای کم‌مصرف و در پروژه‌های ساده استفاده می‌شود.
    • دقت پایین‌تر اما ساده و ارزان است.

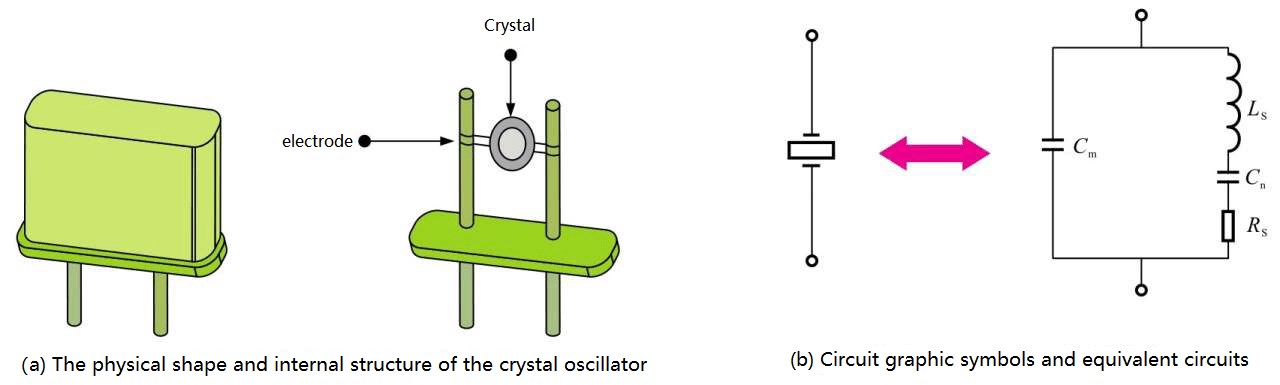

  2. اوستیلاتور با کریستال (Quartz Crystal):
    • برای کارهای نیازمند دقت بالا مثل ساعت دقیق و اندازه‌گیری‌های زمانی حساس.
    • بسیار پایدار و دقیق‌تر است.
    • در مقایسه با RC، مصرف انرژی بیشتری دارد.
  3. مکانیسم‌های Derived (مشتق):
    • بعضی میکروکنترلرها از سامانه‌های خاص برای تولید ساعت استفاده می‌کنند، مانند PLL یا ویف‌ها.

مزایای اوسیلاتور داخلی

  • کاهش هزینه: نیاز به منبع ساعت خارجی ندارید، هزینه کمتری نسبت به کریستال دارد.
  • سادگی نصب و راه‌اندازی: به راحتی فعال می‌شود و نیاز به تنظیمات خاص ندارد.
  • فضای کمتر: در طراحی‌های کوچک و فشرده بسیار کاربرد دارد.

محدودیت‌ها

  • دقت و ثبات پایین‌تر نسبت به منابع خارجی مانند کریستال.
  • حساس بودن نسبت به تغییرات دما و ولتاژ تغذیه.
  • مناسب برای کاربردهای کم‌دقت و مواردی که نیازمند زمان‌بندی دقیق نیستید.

کاربردهای اوسیلاتور داخلی

  • تیک‌زدن‌های داخلی سیستم‌های میکروکنترلر.
  • زمان‌بندی عملیات و اجرای برنامه‌ها.
  • تامین سیگنال ساعت برای واحدهای داخلی مانند تایمرها، شمارنده‌ها و بخش‌های ارتباطی.
  • دستگاه‌هایی که به دقت زمانی بالا نیاز ندارند و هزینه و حجم مهم است.


امیدوارم این مقاله برای شما علاقه مندان مفید واقع شده باشد. همچنین میتوانید در این صفحه برخی از میکروکنترلر های پرکاربرد را مشاهده و بررسی کنید.
