سلف چیست و چه کاربردی دارد؟ فرق چوک با سلف

سلف یکی از المان‌های اساسی و بسیار مهم در مهندسی الکتروتکنیک و الکترونیک است که در انواع مدارها برای کنترل جریان، ذخیره انرژی و فیلترینگ به کار می‌رود. با توجه به ویژگی خاص سلف در ایجاد میدان مغناطیسی و مقاومت در برابر تغییرات جریان، نقش کلیدی در طراحی مدارهای الکترونیکی و الکتریکی ایفا می‌کند.

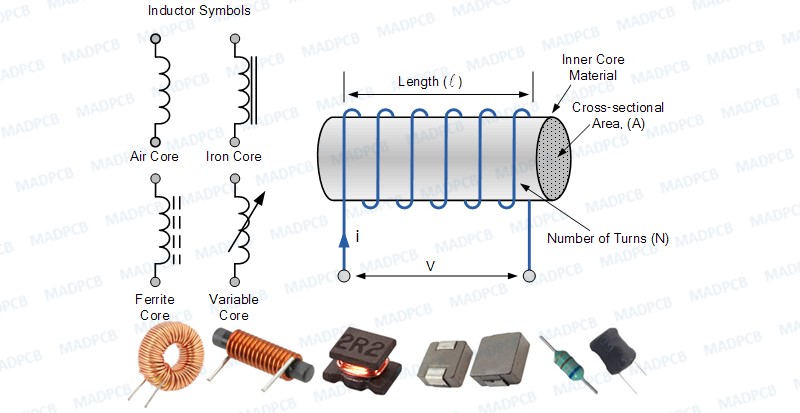

ساختار سلف

سلف از یک سیم‌پیچ تشکیل شده است که معمولاً از جنس مس یا آلومینیوم است و به دور یک هسته پیچیده می‌شود. هسته سلف می‌تواند از چند نوع باشد:

• هسته هوا: سیم‌پیچ بدون هسته مغناطیسی. این نوع سلف‌ها در کاربردهای فرکانس بالا مناسب‌اند زیرا پاسخ فرکانسی بهتر و اتلاف کمتر دارند.
• هسته مغناطیسی: هسته‌ای از جنس آهن یا مواد فریتی که باعث افزایش شار مغناطیسی و القای سلف می‌شود. این سلف‌ها بیشتر در کاربردهای توان و جریان‌های بالا استفاده می‌شوند.

اصول عملکرد سلف

وقتی جریان الکتریکی از سیم‌پیچ عبور می‌کند، میدان مغناطیسی در اطراف سیم ایجاد می‌شود. هنگامی که مقدار جریان تغییر می‌کند، به دلیل قانون لنز، سلف در برابر تغییرات جریان یک ولتاژ القایی در جهت عکس اعمال می‌کند که از تغییر ناگهانی جریان جلوگیری می‌کند. این خاصیت باعث می‌شود سلف:

• انرژی را به صورت میدان مغناطیسی ذخیره کند.
• در برابر تغییرات سریع جریان مقاومت کند.

مقدار القا (Inductance) سلف به عوامل مختلفی نظیر تعداد دور سیم‌پیچ، مساحت حلقه سیم و جنس هسته بستگی دارد.

ویژگی‌های الکتریکی

• سلف‌ها به عنوان عناصر راکتیو شناخته می‌شوند و در مدارهای AC واکنش می‌دهند.
• امپدانس سلف با فرکانس به صورت زیر تغییر می‌کند:

ZL=jωLZL=jωL

که در آن ZLZL امپدانس سلف، ω=2πfω=2πf فرکانس زاویه‌ای و LL مقدار القا است. با افزایش فرکانس، امپدانس سلف افزایش می‌یابد.

کاربردهای سلف

• فیلترینگ: سلف‌ها با اتصال به خازن‌ها می‌توانند مدارهای الکترونیکی را در فرکانس‌های معین فیلتر کنند.
• تثبیت جریان: در مدارهای تغذیه، سلف‌ها می‌توانند تغییرات ناگهانی جریان را کاهش دهند.
• ذخیره انرژی: در مبدل‌های DC-DC و منابع تغذیه، سلف‌ها انرژی را بصورت میدان مغناطیسی ذخیره و سپس آزاد می‌کنند.
• تنظیم فرکانس: در مدارهای نوسان‌ساز و تانک، سلف‌ها به همراه خازن‌ها تعیین‌کننده فرکانس نوسان هستند.
• کاهش نویز: سلف‌ها می‌توانند سیگنال‌های فرکانس بالا و نویزهای الکتریکی را کاهش دهند.

انواع سلف

• سلف هوا: هسته ندارد و معمولاً در فرکانس بالا استفاده می‌شود.
• سلف هسته آهنی: هسته‌ای از آهن نرم دارد و القا بالایی تولید می‌کند. برای توان‌های بالا کاربرد دارد.
• سلف هسته فریت: از مواد فریت ساخته شده و معمولاً در فرکانس‌های رادیویی به کار می‌رود.
• چوک: نوعی سلف با هسته مغناطیسی است که بیشتر برای فیلترینگ نویز استفاده می‌شود.

نکات طراحی

• افزایش تعداد دور سیم‌پیچ باعث افزایش القا می‌شود.
• استفاده از هسته مغناطیسی باعث افزایش شار مغناطیسی و القا می‌شود ولی اتلاف انرژی ممکن است بیشتر شود.
• شکل هسته و جنس آن در پاسخ فرکانسی و کارایی سلف تأثیرگذار است.

سلف‌ها عنصر مهم و پرکاربردی در مدارهای الکترونیکی و الکتریکی هستند که با ذخیره انرژی مغناطیسی و مقاومت در برابر تغییر جریان، نقش کلیدی در تثبیت، فیلترینگ و کنترل سیگنال‌ها دارند. انتخاب و طراحی صحیح سلف‌ها بسته به کاربرد، فرکانس و میزان انرژی انتقالی بسیار مهم است.

حالا که با سلف آشنا شدیم میرسیم به سوال "سلف و چوک چه تفاوتی باهم دارند"؛

چوک و سلف هر دو نوع القاگر (Inductor) هستند و از نظر اصول الکترومغناطیسی اساساً مشابه‌اند، ولی در کاربرد و طراحی کمی تفاوت دارند:

• سلف (Inductor):
  یک المان الکترونیکی ساده که انرژی مغناطیسی در میدان مغناطیسی اطراف سیم‌پیچ ذخیره می‌کند. معمولاً برای فیلتر کردن نویز، تنظیم فرکانس، ذخیره انرژی و ... استفاده می‌شود. سلف می‌تواند شکل‌ها و اندازه‌های مختلف داشته باشد و در مدارهای مختلف به‌کار می‌رود.
• چوک (Choke):
  یک نوع خاص از سلف است که معمولا برای محدود کردن جریان متناوب (AC) و عبور دادن جریان مستقیم (DC)** طراحی شده است. کار اصلی چوک، به عنوان فیلتر در مدارهای توان، جلوگیری از عبور نویز و جریان‌های فرکانس بالا است. مثلاً در منبع تغذیه، برای صاف کردن جریان‌ها و جلوگیری از نویز استفاده می‌شود.

خلاصه اختلاف‌ها:

چوک چیست؟

چوک در اصل یک سلف است که طراحی‌اش به‌گونه‌ای است که به‌طور ویژه برای فیلتر کردن جریان‌های AC با فرکانس بالا (نویزهای مزاحم) استفاده می‌شود. اغلب دارای هسته مغناطیسی است تا القای بیشتری داشته باشد.

• هسته چوک:
  معمولاً چوک‌ها از هسته‌های آهنی یا فریت ساخته می‌شوند تا رسانایی مغناطیسی بالا و القای بیشتر ایجاد کنند. این باعث می‌شود توانایی سد کردن فرکانس‌های بالاتر را داشته باشند.
• شکل ظاهری:
  سیم‌پیچ ضخیم‌تر همراه با چندین دور پیچیده شده روی هسته مغناطیسی.
• اصول کار:
  چوک‌ها در برابر تغییرات سریع جریان (مثل نویز) امپدانس بالایی دارند، بنابراین این نوع فرکانس‌ها را مسدود می‌کنند، ولی در برابر جریان DC یا فرکانس پایین، امپدانس کم دارند و جریان به راحتی عبور می‌کند.

عملکردها به صورت دقیق

عملکردسلف (Inductor)چوک (Choke)

نکات مهم درباره عملکرد مغناطیسی

• در سلف با هسته هوا، میدان مغناطیسی کمتری ولی پاسخ فرکانسی بهتری داریم (برای مدارهای RF مناسب).
• در چوک با هسته آهنی یا فریت، میدان مغناطیسی قوی‌تری ایجاد می‌شود و باعث افزایش القا و بهبود عملکرد در فیلترینگ نویز می‌شود، اما راندمان در فرکانس‌های خیلی بالا ممکن است کاهش یابد.

چوک و سلف هر دو عناصر الکترونیکی هستند که بر پایه القای الکترومغناطیسی کار می‌کنند و انرژی را به صورت میدان مغناطیسی ذخیره می‌کنند. تفاوت اصلی آن‌ها در کاربرد و ساختارشان است؛ سلف به طور کلی به هر سیم‌پیچی گفته می‌شود که القا ایجاد می‌کند و در عملکردهای متنوعی مانند فیلتر، تنظیم فرکانس و ذخیره انرژی استفاده می‌شود. اما چوک نوع خاصی از سلف است که معمولاً دارای هسته مغناطیسی بوده و به منظور عبور جریان مستقیم یا فرکانس پایین و مسدود کردن نویز و فرکانس‌های بالا طراحی شده است. به عبارت دیگر، چوک بیشتر برای فیلترینگ و کاهش نویز در مدارهای قدرت به کار می‌رود، در حالی که سلف در کاربردهای گسترده‌تر و متنوع‌تری استفاده می‌شود.
