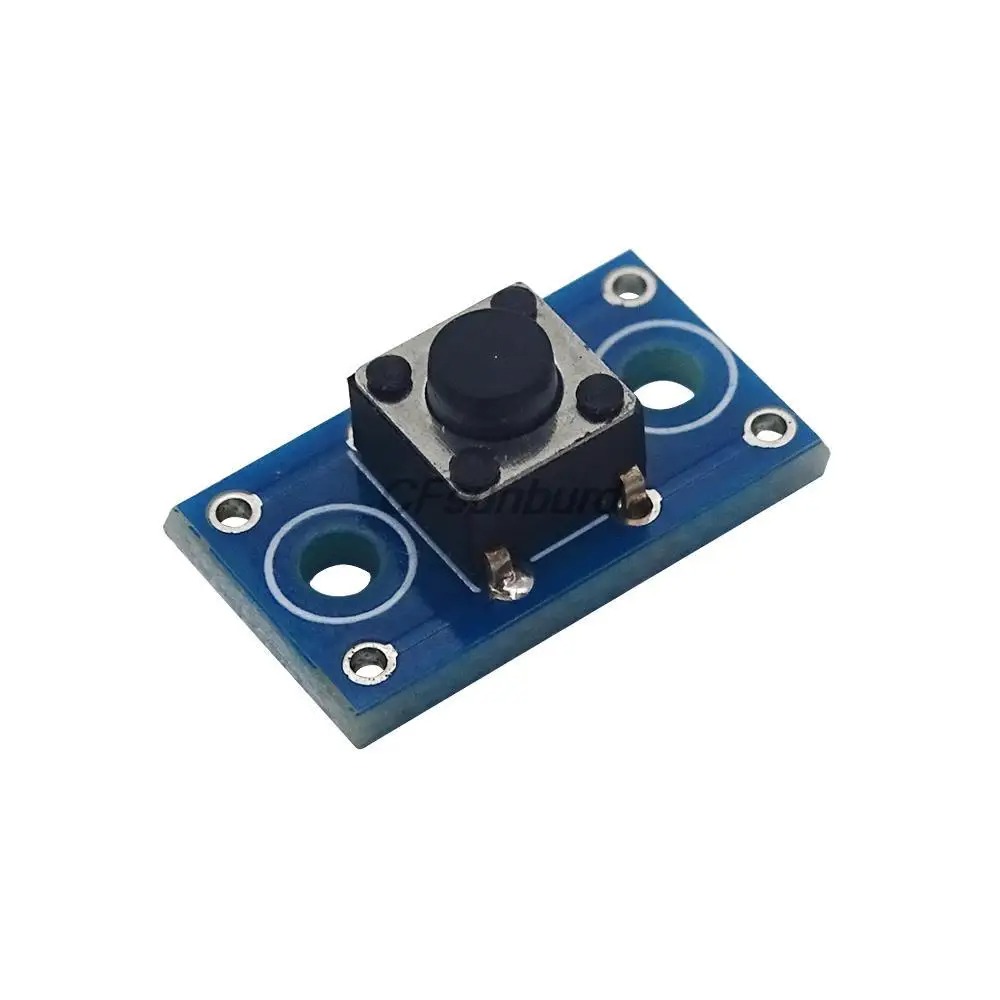

ماژول کلید لمسی XD21 یک ماژول آماده استفاده با سوئیچ فشاری ۶×۶×۵ میلیمتری است که برای انواع پروژههای آردوینو و بردهای توسعه طراحی شده است. روی هر برد یک شاسی لمسی کوچک نصب شده و پایه سیگنال (Key) بههمراه پایههای تغذیه و زمین از طریق پَدهای جداگانه به بیرون هدایت شده تا اتصال به بردبُرد، سیم جامپر یا ماژولهای دیگر بسیار ساده باشد.ابعاد برد PCB حدود ۱۶ در ۹ میلیمتر است، بنابراین فضای بسیار کمی روی مدار اشغال میکند و برای استفاده در پروژههای فشرده، پنلهای کنترلی کوچک و کیبوردهای ساده ایدهآل است. این پد ماژول کلید XD21 بوده و برای کاربردهایی مثل دکمه ریست، منوی تنظیمات، انتخاب حالت کاری، ورودی کاربر در پروژههای مبتنی بر آردوینو، ESP8266، ESP32، رزبریپای و دیگر میکروکنترلرها گزینهای اقتصادی و کاربردی محسوب میشود.
بهکمک این ماژول میتوانید بدون درگیر شدن با لحیمکاری شاسی روی بردهای اصلی، کلیدهای لمسی را بهصورت ماژولار روی پنل یا باکس پروژه نصب کنید و در صورت نیاز آنها را بهسرعت تعویض یا جابهجا کنید. استفاده از شاسی ۶×۶ استاندارد نیز باعث میشود در صورت خرابی، امکان تعویض ساده کلید روی همان برد وجود داشته باشد.
مشخصات :
ردیف پارامترمقدار / توضیح
| 1 | نام ماژول | XD21 6x6MM Button Module (Key / Touch Switch Module) | |
| 2 | نوع عملکرد | سوئیچ لمسی لحظهای، نرمال باز (Tactile, Momentary, NO) | |
| 3 | نوع کاربرد | ورودی دیجیتال برای آردوینو، میکروکنترلرها و مدارهای منطقی کمجریان | |
| 4 | ابعاد شاسی | ۶ × ۶ × ۵ میلیمتر | |
| 5 | ابعاد PCB ماژول | ۱۶ × ۹ میلیمتر | |
| 6 | ساختار سوئیچ | SPST، ۴ پایه فیزیکی، ۲ ترمینال الکتریکی مؤثر | |
| 7 | ولتاژ نامی تماسها (typ.) | ۱۲ ولت DC (مخصوص سیگنال/منطق) | |
| 8 | جریان نامی تماسها (typ.) | ۵۰ میلیآمپر در ۱۲ ولت DC | |
| 9 | مقاومت تماس (max.) | حدود ۵۰–۱۰۰ میلیاهم | |
| 10 | مقاومت عایقی (min.) | حدود ۱۰۰ مگااهم در ۱۰۰–۲۵۰ ولت AC | |
| 11 | استقامت دیالکتریک | حدود ۲۵۰ ولت AC بهمدت ۱ دقیقه بین تماسها | |
| 12 | طول عمر مکانیکی | حدود ۱۰۰٬۰۰۰ تا ۵۰۰٬۰۰۰ سیکل کلیک، بسته به سازنده سوئیچ | |
| 13 | دمای کاری | حدود ۲۵- تا ۷۰+ درجه سانتیگراد | |
| 14 | پیکربندی پایهها روی ماژول | پایه Key (سیگنال) و پایه GND روی برد بیرون کشیده شده، مناسب اتصال با سیم/بردبرد | |
| 15 | روش اتصال متداول | Key به ورودی دیجیتال، فعالسازی پولآپ داخلی یا مقاومت ۴٫۷k تا ۱۰k به VCC، اتصال GND ماژول به زمین | |
| 16 | تعداد در هر بسته | 1 عدد ماژول XD21 | |
| 17 | سوراخ نصب | دارای سوراخهای کوچک برای نصب روی پنل/شاسی در برخی نسخهها | |
| 18 | نوع سیگنال مناسب | ورودی منطقی ۳٫۳ ولت و ۵ ولت، جریان بسیار کم | |
| 19 | محدودیتها | مناسب سوئیچکردن بارهای قدرتی نیست، فقط مناسب سیگنال/منطق |
