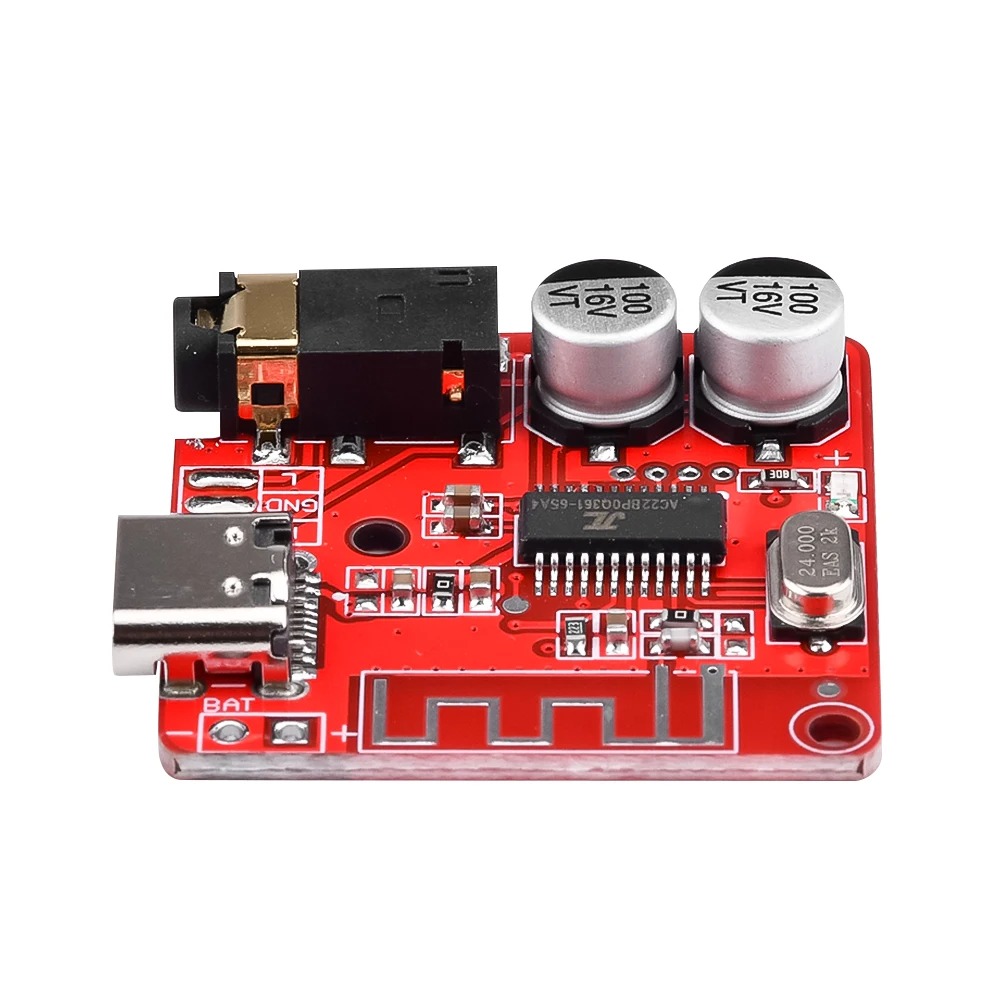

این ماژول یک پخش کننده بلوتوثی است. که امکان پخش فایل های صوتی از راه دور (ماژول بلوتوثی پخش فایل صوتی از فاصله 10 متر ) را فراهم میسازد. استفاده از این ماژول بسیار ساده و آسان است. خروجی پایدار، سایز بسیار کوچک و سیم کشی ساده باعث محبوبیت ماژول شده است. ولتاژ کاری ماژول بین 3.7 تا 5 ولت است. بر روی برد ماژول دو پین برای اتصال باتری و یک سوکت Type-C قرار دارد. برای تامین تغذیه ماژول میتواند از باتری لیتیومی و یا شارژر موبایل های اندروید type c استفاده کنید. سه پین بر روی برد و یک جک 3.5 میلیمتری برای خروجی صدا استریو موجود است.
- بلوتوث 5.1- ارتباط سریع با دستگاه بوتوث فرستنده
- تغذیه:3.7 تا 5 ولت
- خروجی صدا:جک 3.5 میلیمتری ، استریو
- نسبت سیگنال به نویز : 90 دسیبل
- اعوجاج هارمونیک کل : -70 دسیبل
- پشتیبانی از A2DP / ACVTP / AVDTP / AVRCP / HFP
- Bluetooth 5.1
- Power: 3.7-5 V
- Audio output: aux 3.5mm jack, Stereo
- SNR: 90dB
- THD + H: -70dB
- Crosstalk: -70dB
- DNR: 91db
- Supported profiles: A2DP/avctp/AVDTP/AVRCP/HFP
- بلوتوث ورژن 5.1
- پشتیبانی عملکرد رمزگشایی
- مرتب کردن درخواست های صوتی
- خروجی AUX
- پشتیبانی از A2DP / ACVTP / AVDTP / AVRCP / HFP
- قابلیت اتصال باتری لیتیومی
- دارای سوکت Type-C جهت تغذیه
- دارای چراغ نمایش وضعیت عملکرد بلوتوث
- دارای سرعت اتصال و پایداری بالا به فرستنده بلوتوث
- Power Supply: Connect the board to power using a Type-C cable. The blue light will start flashing, indicating that it has entered Bluetooth mode
- Pairing: When you hear the voice announcement, it means the board is in Bluetooth mode and ready for pairing. On your cell phone, search for “HW-BT” (the device name of the decoding version) and click to connect
- Connection Confirmation: Once the decoder board is successfully connected to your cell phone, the blue indicator light will remain on continuously. You can now play music wirelessly,
- .and the blue indicator light will flash during playback
- LED Indicator: Blue light indicating Bluetooth mode
از جمله کاربردهای این ماژول میتوان به موارد زیر اشاره نمود:
- طراحی و ساخت اسپیکر بلوتوث

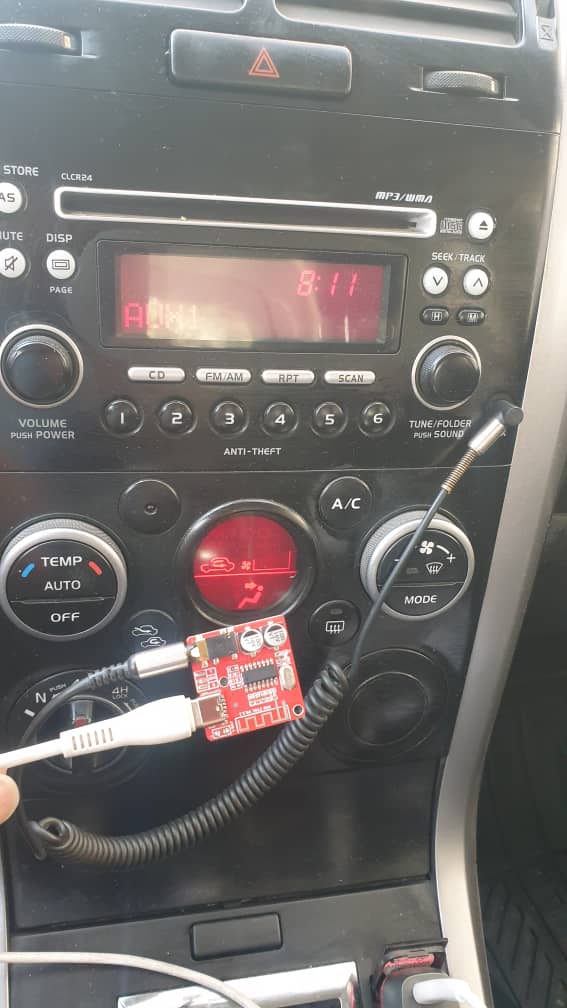

- ارتقا سیستم پخش خودروها
- استفاده در خانه هوشمند
- استفاده در مرکز خرید، هتل و ...
- استفاده در اسباب بازی ها

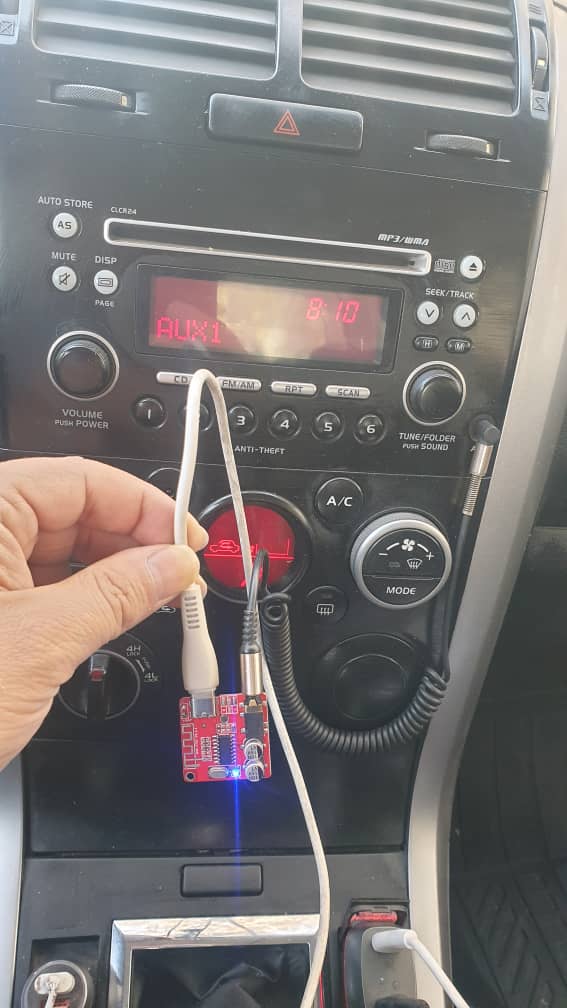

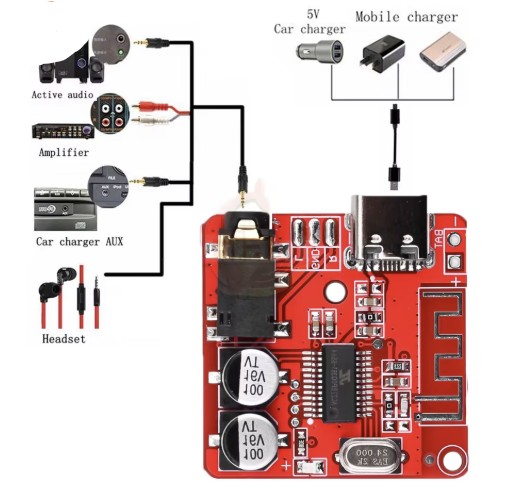

- استفاده از کابل USB برای تأمین برق: ابتدا دستگاه را با کابل USB به منبع برق (مثل آداپتور شارژ یا کامپیوتر یا فندکی ماشین ویا باتری شارژی لیتیومی 3.7 ولت) وصل کنید. در این مرحله، چراغ آبی دستگاه شروع به چشمک زدن می‌کند و نشان‌دهنده این است که دستگاه وارد حالت بلوتوث شده است.
- شنیدن صدای اعلام آماده بودن برای جفت شدن: وقتی صدای "THE BLUETOOTH DEVICE IS READY TO PAIR" را می‌شنوید، یعنی دستگاه بلوتوث آماده است تا با گوشی یا دستگاه دیگری جفت شود. این صدا تأیید می‌کند که دستگاه در حالت انتظار برای اتصال قرار گرفته است.
- جستجو و اتصال از طریق گوشی: بلوتوث گوشی موبایل خود را فعال کنید. سپس، در لیست دستگاه‌های بلوتوث موجود، به دنبال نامی به عنوان "HW-BT" بگردید (این نام مخصوص نسخه رمزگشایی‌شده این دستگاه است). وقتی این نام را پیدا کردید، روی آن کلیک کنید تا فرآیند اتصال شروع شود.
- تأیید اتصال موفق: وقتی صدای "THE BLUETOOTH DEVICE IS CON-NECTED SUCCESSFULLY" را می‌شنوید، یعنی اتصال دستگاه به گوشی با موفقیت انجام شده است. در این مرحله:
- چراغ آبی دستگاه روشن می‌ماند (نه فقط چشمک می‌زند)، که نشان‌دهنده اتصال پایدار است.
- حالا می‌توانید موسیقی یا محتوای صوتی را از گوشی پخش کنید تا از طریق دستگاه بشنوید.
نکته‌های اضافی:
- این فرآیند برای دستگاه‌هایی مانند یک برد دکودر بلوتوث کاربرد دارد که می‌توانند صدا را پخش کنند.
- اگر مشکلی پیش آمد، مطمئن شوید که بلوتوث گوشی شما فعال است و دستگاه در نزدیکی کافی قرار دارد. همچنین، کابل USB را بررسی کنید تا مطمئن شوید که به درستی متصل است.
