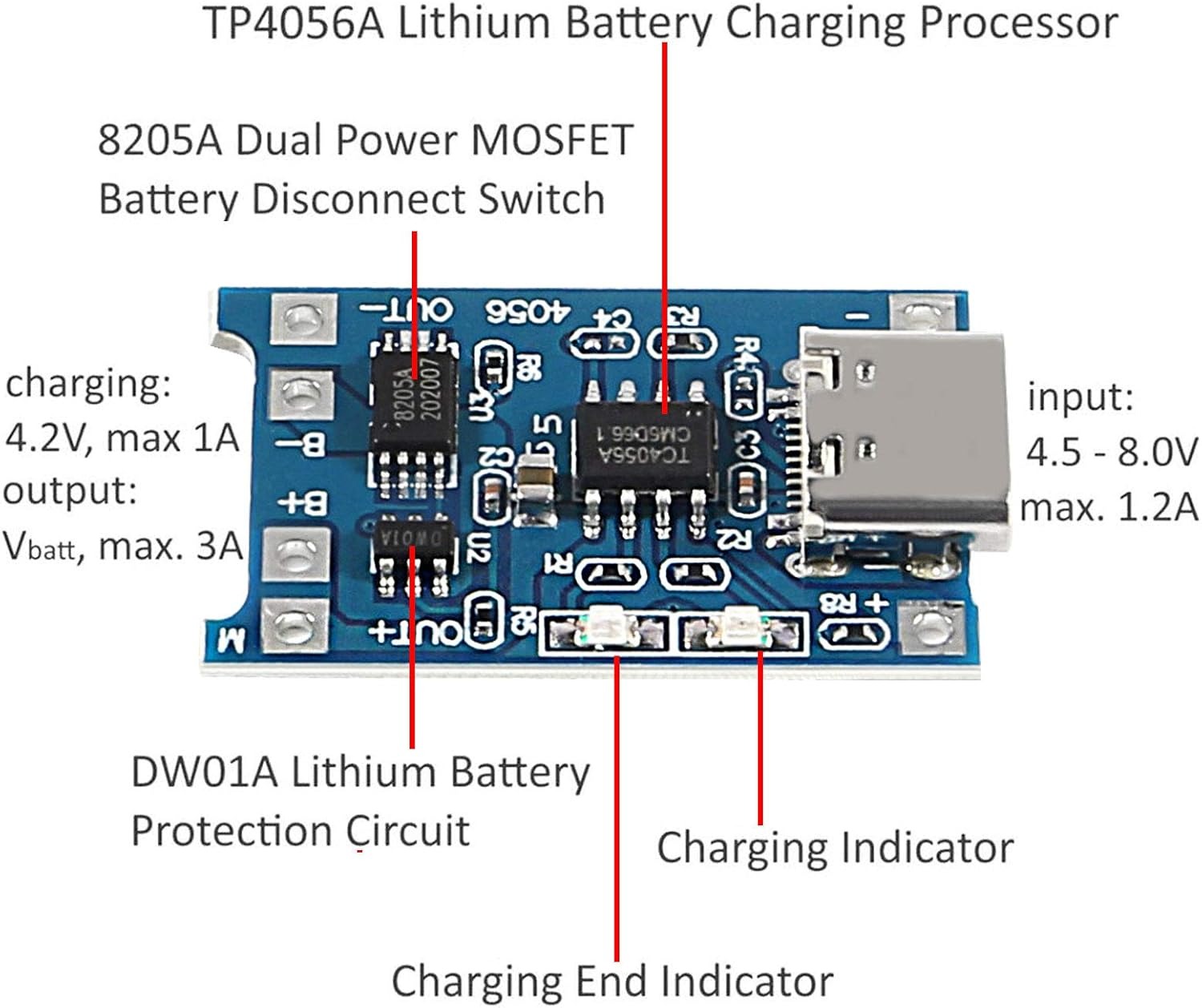

ماژول شارژر باتری لیتیومی، یک ماژول الکترونیکی است که با استفاده از تراشه TP4056 می‌توان از آن جهت شارژ کردن باتری‌های لیتیومی و همچنین شارژ باتری‌های گوشی موبایل بهره برد. این ماژول حاوی دو نشانگر LED می‌باشد که برای نمایش وضعیت باتری، محافظت از شارژ و دشارژ باتری مورد استفاده قرار می گیرد. از دیگر ویژگی‌های این ماژول می‌توان به دقت بالا، عملکرد حفاظتی خوب از برد، کاهش خودکار جریان و جلوگیری از سوختگی و آسیب به تراشه اشاره نمود.در طراحی این ماژول از آی سی شارژ TC4056 و یا TP4056 و آی سی حفاظت DW01 استفاده شده که باعث می‌شود باتری لیتیومی با حفاظت کامل و بدون خطر شارژ و دشارژ شود.
- ولتاژ ورودی: 4.5-5.5 ولت DC
- ولتاژ شارژ کامل: 4.2 ولت DC
- جریان: 1 آمپری (قابل تنظیم)
- ماکزیمم جریان خروجی: 3 آمپر
- دقت شارژ: 1.5 درصد
- شارژ خطی ماژول
- نمایش LED: قرمز در حال شارژ و سبز نشان دهنده شارژ کامل
- درگاه ارتباطی: USB Type C
- دارای محافظ
- دمای کاری: 10- تا 85+ درجه سانتی گراد
- اعمال پلاریته معکوس: غیر مجاز
- اندازه: 26x17 میلی متر
- Input Voltage (V): 4.5-5.5
- Full Charge Voltage (V): 4.2
- Current: 1A adjustable.
- Over-Current Protection (A):3
- Charging accuracy (%): 1.5
- Charging method: Linear
- Input interface: Type-C USB
- Under-Voltage Protection (V):2.5
- Rated Power (W): 4.2
- Operating Temperature (°C): -10 to 85
- Board size: about 27*17 mm
- روش شارژ : جریان ثابت/ ولتاژ ثابت (CC/CV)
- نشانگر وضعیت در حال شارژ: دارد (ال ای دی قرمز)
- نشانگر وضعیت شارژ کامل: دارد ( ال ای دی سبز )
- محافظت در برابر شارژ بیش از حد: دارد
- محافظ در برابر دشارژ بیش از حد: دارد
- محافظت در برابر اتصال کوتاه: دارد
- محافظت در برابر جریان اضافی: در برابر جریان‌های بیش از 3 آمپر محافظت شده
روش استفاده از ماژول شارژ TC4056/TP4056 تایپ c به همراه مدار حفاظت:
- در ابتدا تغذیه 5 ولت ماژول شارژ باتری لیتیومی را تامین کنید. این کار از دو طریق امکان پذیر است، یا از طریق پورت میکرو USB TYPE C اندرویدی روی ماژول و یا از طریق دو پد دو طرف پورت که با مثبت و منفی مشخص شده‌اند. منبع تغذیه باید به گونه‌ای انتخاب شود که حداقل بتواند یک آمپر خروجی داشته باشد.
- مثبت و منفی باتری را با دقت به دو پدی که با B+ و B- مشخص شده‌اند متصل کنید.
- مصرف کننده ( اسباب بازی ، لامپ و .. ) باید به دو پد OUT+ و OUT- وصل شود و اگر مصرف کننده مستقیم به باتری وصل شود، حفاظت در برابر دشارژ بیش از حد انجام نمی‌شود. لازم به ذکر است که مصرف کننده در زمان شارژ باتری نباید به ماژول متصل شود. در زمان شارژ ال ای دی قرمز رنگ روشن می‌شود و هنگام شارژ کامل، ال ای دی سبز روشن می‌شود.
نکته مهم: با توجه به اینکه جریان مناسب شارژ باتری های لیتیومی 37 الی 40 درصد ظرفیت نامی باتری است می‌توان جریان شارژ را به وسیله‌ی تغییر مقاومت R3 (پکیج 0402) به اندازه‌ی دلخواه تغییر داد. برای انتخاب مقدار مقاومت به ازای جریان خاص می‌توان از جدول زیر استفاده کرد.
همچنین اتصال دو باتری لیتیومی به صورت موازی برای رسیدن به یک باتری تک سلولی با ظرفیت دو برابر امکان پذیر است، اما توصیه می‌شود بیش از دو باتری موازی نشود.
- تلفن های همراه
- PDA
- GPS
- دوربین های دیجیتال
- دستگاه های قابل حمل
- شارژرهای USB
- bus-powered
- تغذیه پهپادها
- باتری‌های پشتیبان
