این یک شارژر و برد محافظ برای باتریهای لیتیوم پلیمر و لیتیوم یون (LiPo و Li-ion) مباشد. این محصول به عنوان یک مبدل ولتاژ (Step-Up Boost Converter) عمل میکند و میتواند ولتاژ ورودی Type-C را به ولتاژ بالاتری (مثلاً 8.4 - 12.6- 16.8 ولت) تبدیل کند.با این ماژول با تغذیه 5 ولت با درگاه Type-C به راحتی میتوانید حتی با یک شارژر تلفن همراه که امروزه در همه ی خانه ها یافت میشود باتری های 3 سل خود را شارژ کنید. عمل تقویت ولتاژ از 5 ولت به ولتاژ شارژ 12.6 ولت سه سل باتری لیتیومی به طور خودکار در این ماژول انجام میگیرد و با جریان 2 آمپر به پروسه شارژ شدن آنها سرعت میبخشد.یک منبع تغذیه و شارژ باتری لیتیومی که با ورودی (3 تا 6 ولت) برای کاربردهای کوچک و قابل حمل طراحی شده است. این شارژر با استفاده از حالت quasi-CV (تقریباً ولتاژ ثابت) به جبران افت ولتاژ ناشی از مقاومت داخلی باتری و مقاومت مسیر کمک میکند و عملکردی پایدار و ایمن ارائه میدهد.با خرید این ماژول، دیگر نیازی به آداپتور شارژی 12.6 ولت نخواهید داشت!
توصیه میشود از باطری هایی با برند ، ظرفیت و کارکرد یکسان استفاده کنید .
- ولتاژ ورودی : 3.6 تا 5 ولت
- ولتاژ خروجی : 12.6 ولت
- ولتاژ فول شارژ برای 3 سل : 12.6 ولت
- جریان ورودی : 2 آمپر
- جریان شارژ : 0.74 آمپر
- نشانگر ال ای دی :
- CR = در حال شارژ
- OK = تکمیل شارژ
- دمای کارکرد : 40- تا 85 درجه سانتیگراد

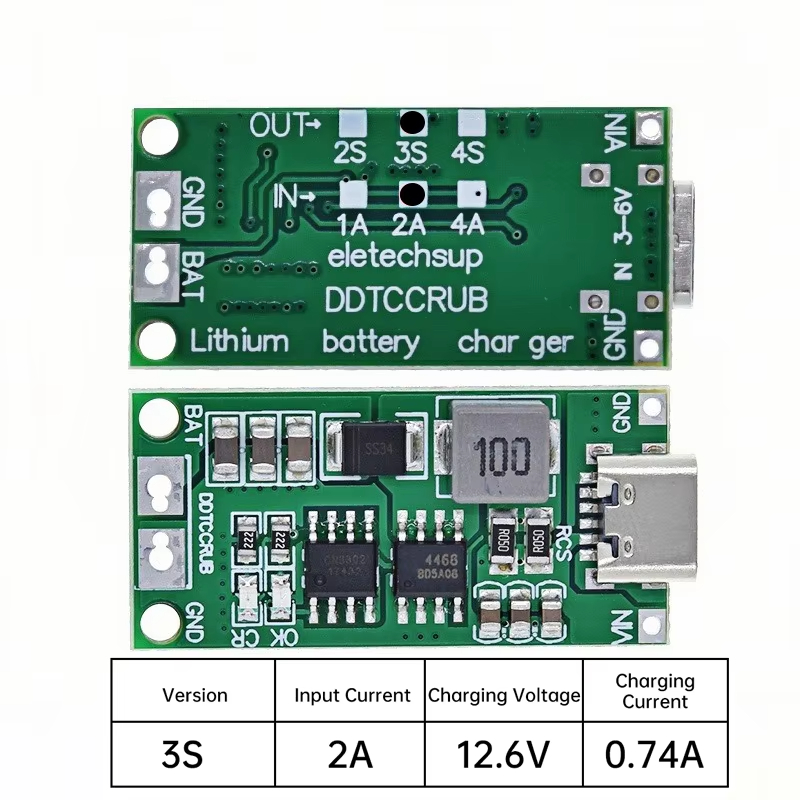

- ورژن : 3S2A
- ابعاد : 37*18 میلیمتر
- حذف نیاز به آداپتورهای اضافی
- کاهش هزینهها و فضای اشغالی
- افزایش راحتی و قابل حمل بودن دستگاهها

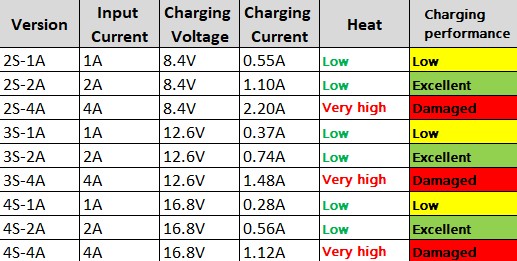

- در نسخه 1 آمپر ماژول شارژ، جریان خروجی 0.37 آمپر است که برای مثال شارژ کامل باتری 2200 میلیآمپر، بیش از 4 ساعت زمان نیاز دارد. اما در نسخه 2 آمپری این ماژول با جریان خروجی 0.8 آمپر، زمان شارژ به حداکثر 2 ساعت کاهش یافته و باتری سریعتر شارژ میشود. در نسخه 4 آمپری با جریان ورودی 4 آمپر که در عمل در خروجی به1.48 آمپر میرسد، دمای ماژول حین شارژ به بالای 120 درجه سانتیگراد افزایش یافته که در کمتر از 20 دقیقه باعث نیمسوز شدن و آسیب دیدن ماژول میشود.بنابراین، بهترین نسخه ماژول شارژ، ورژن 2 آمپری است که علاوه بر شارژ سریع،تولید حرارت بسیار کمی دارد و از آسیبهای حرارتی جلوگیری میکند.
خرید ماژول نشانگر ظرفیت شارژ باتری 3 سل – ابزار اندازهگیری شارژ باتری سه سل خرید از اینجا
- حالتهای کنترلی و بهینهسازی
حالت quasi-CV: این حالت برای جبران افت ولتاژ ناشی از مقاومت داخلی باتری و مقاومت مسیر به کار میرود تا سطح ولتاژ خروجی را در طول شارژ پایدار نگه دارد.
- شارژ مجدد خودکار: سیستم به طور خودکار به چرخه شارژ ادامه میدهد، که برای باتریهایی با مصرف پیاپی مناسب است.
- حفاظت در برابر ولتاژ پایین باتری نسبت به ورودی: این ویژگی از استفاده از باتری در ولتاژ پایین جلوگیری میکند و عمر باتری را افزایش میدهد.
- حفاظت در برابر اتصال کوتاه: جلوگیری از آسیبهای ناشی از اتصال کوتاه.
- حفاظت از ولتاژ بیش از حد باتری: حفاظت در برابر ولتاژ بیش از حد که به عمر باتری آسیب میزند.
- سازگاری با منابع تغذیه با محدودیت جریان: مطابق با منابع تغذیه با توان محدود، بدون اختلال در عملکرد.
- حفاظت در برابر ولتاژ وارده بیش از حد به باتری: امنیت بیشتری در استفاده از باتری و شارژر فراهم میکند.
- کاربردها
- شارژ باتریهای کوچک در دستگاههای قابل حمل
- استفاده در پروژههای صنعتی با فضای محدود
- شارژرهای لپتاپی یا پاوربانکهای کوچک با ولتاژ ورودی پایین
- دستگاههای اینترنت اشیاء (IoT) که به منابع تغذیه کم و پایدار نیاز دارند
- سؤالات متداول
- این شارژر برای چه نوع باتریهایی مناسب است؟
پاسخ: برای باتریهای قابل شارژ لیتیوم یون با ولتاژ نامی 3.7 ولت 3 سل12.6 ولت طراحی شده است و از حالت quasi-CV برای جبران افت ولتاژ در برابر مقاومت داخلی باتری استفاده میکند.
- این شارژر برای چه نوع باتریهایی مناسب است؟
- 2. ورودی برق این شارژر چقدر متنوع است؟
- پاسخ: ورودی بین 3 تا 6 ولت DC است و جریان ورودی تا 2A میرسد. توصیه میشود از منبع تغذیه پایدار با ولتاژ نزدیک به ولتاژ طراحی استفاده کنید (تمام آداپتورهای شارژر گوشی که جریان خروجی کمتر از2 آمپر نباشدتوصیه میشود )
- حالت quasi-CV چیست و چرا استفاده میشود؟
- پاسخ: quasi-CV به معنای “تقریباً ولتاژ ثابت” است؛ این حالت ولتاژ خروجی را در طول شارژ ثابت نگه میدارد تا افت ولتاژ ناشی از مقاومت داخلی باتری و مقاومت سیمها کاهش یابد. به دوام و ایمنی باتری کمک میکند و از داغ شدن بیش از حد جلوگیری میکند.
- چه حفاظتهایی روی این شارژر وجود دارد؟
- پاسخ: حفاظت در برابر ولتاژ پایین باتری نسبت به ورودی، حفاظت در برابر کوتاه بودن باتری، حفاظت در برابر ولتاژ بیش از حد باتری و حفاظت سازگاری با منابع تغذیه با توان محدود.
- 6. محدوده دمای عملیاتی چقدر است؟
- پاسخ: دمای عملیاتی از -40°C تا +85°C است. این گستره برای کاربردهای صنعتی و محیطهای سرد و گرم مناسب است.
- آیا این شارژر میتواند به صورت خودکار شارژ را آغاز کند
- Input voltage : DC 3-6V (Recommend DC 3.7V 5V)
- Input current : 2A
- Charging voltage : 12.6V
- Charging current : 0.74A
- Switching Frequency up to 1MHz
- Quasi-CV mode to Compensate for the Voltage Loss on Battery Internal Resistance and Trace Resistance
- Automatic Recharge
- Protection for Battery Voltage Being Low than Input and Short Battery
- Good adaptability to Input Supply with Limited Driving Capability
- Battery Overvoltage Protection
- Led indicator : ''CR'' LED is charge status indicator
- ''OK'' LED is fully charged OR Constant voltage mode;
- Operating Ambient Temperature－40℃ to ＋85℃
- Size 39mm x 18mm x 6.3mm
- Weight : 5g
