کانکتور مادگی USB Type-C 3.1 روی پنل ، گزینهای ایدهآل برای پروژههای الکترونیکی و صنعتی است. با طراحی منحصر به فرد و قابلیت نصب آسان روی پنلها، جعبهها و بدنه دستگاهها، این کانکتور امکان ایجاد اتصالات امن و مطمئن USB Type-C را فراهم میآورد. این سوکت برای تأمین تغذیه طراحی شده است و تمام نیازهای پروژههای شما را برآورده میکند. قابلیت نصب روی انواع پنلها و بدنهها، استفاده از آن را در انواع تجهیزات و دستگاهها بسیار آسان میکند. با بدنهی فلزی و pcb ، این کانکتور مقاوم در برابر آسیبدیدگی و شرایط سخت محیطی است.. دقت داشته باشید که این کانکتور برای تامین تغذیه بوده و قابلیت انتقال دیتا را ندارد.

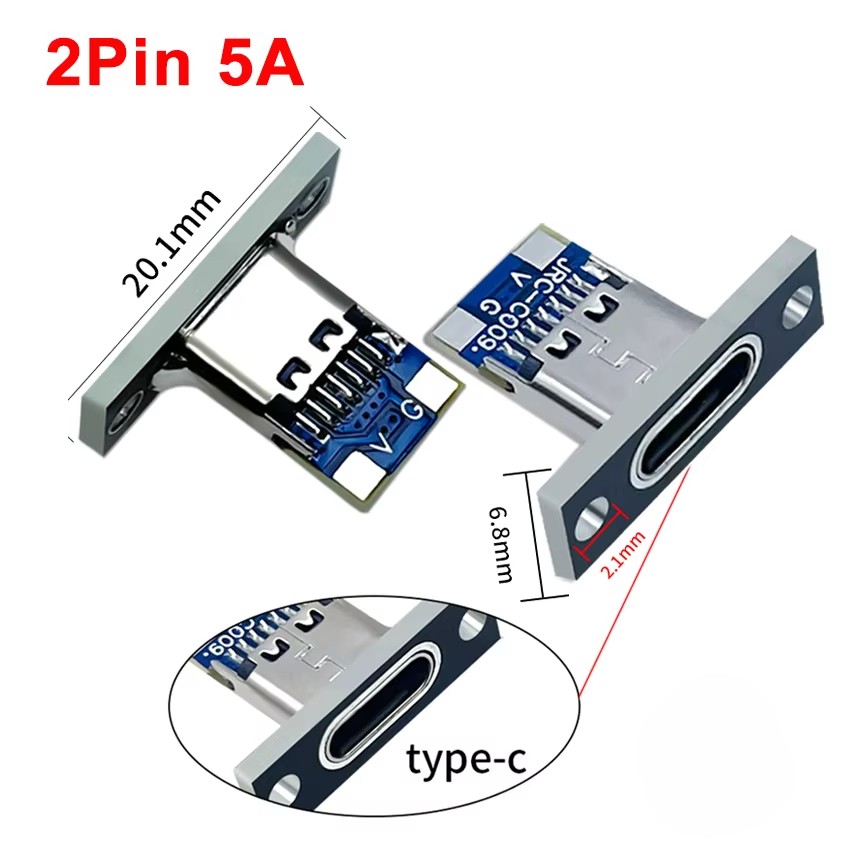

- درگاه: USB Type-C 3.1 مادگی
- نوع نصب: رو پنلی
- متریال: فلز و pcb
- تعداد پین: 2
- حداکثر ولتاژ: 20 ولت
- حداکثر جریان عبوری: 5 آمپر
- مناسب برای انواع دیوایسها شامل لپتاپها، تلفنهای همراه، تجهیزات صوتی/تصویری و سیستمهای اتوماسیون صنعتی.
- دارای 24 پین (استاندارد USB-C) – پشتیبانی از USB 2.0 / 3.0 / 3.1 / 3.2 و PD (Power Delivery)
- مصرف جریان: پشتیبانی از شارژ سریع (Fast Charging)
- قابلیت استفاده در بردهای PCB و اتصالات لحیمی یا SMT
- طراحی رو پنلی فلزی که durability و استحکام بالایی را در محیطهای صنعتی فراهم میکند.
- نصب و نحوه اتصال
کانکتور دارای برد PCB داخلی و پایههای لحیمی/SMT است که امکان نصب مستقیم روی برد و یا سیمکشی با هدرهای مناسب را فراهم میکند. برای نصب رو پنلی کافیست برش مطابق ابعاد انجام شود، کانکتور در محل قرار گیرد و با پیچ یا فیکسچر مربوطه محکم گردد. توجه کنید که برای بهرهبرداری از ویژگیهای PD و سرعتهای بالای داده، از سیمکشی و کابلهای استاندارد USB‑C با کیفیت استفاده نمایید.
سوالات متداول
- این درگاه از چه استانداردهایی پشتیبانی میکند؟
پاسخ: پشتیبانی از USB 2.0 / 3.0 / 3.1 / 3.2 و پروتکل Power Delivery (PD) مطابق توضیحات محصول. - حداکثر ولتاژ و جریان قابل تحمل چقدر است؟
پاسخ: تا 20 ولت و تا 5 آمپر (مناسب برای شارژ سریع دستگاهها بسته به منبع تغذیه). - آیا این کانکتور برای انتقال دادههای پرسرعت مناسب است؟
پاسخ: خیر — با پشتیبانی از USB 3.x، امکان انتقال داده با پهنای باند بالا وجود دارد؛ اما این محصول دارای 2 پین خروجی تغذیه می باشد. - آیا برای استفاده از PD نیاز به سیمکشی خاص یا مبدل هست؟
پاسخ: برای استفاده از PD لازم است منبع تغذیه و کابل نیز از PD پشتیبانی کنند؛ خود کانکتور امکان مذاکره PD را فراهم میکند اما نیاز به پشتیبانی منبع تغذیه و کابل استاندارد است. - این محصول چگونه نصب میشود؟ آیا پیچ یا مهره همراه دارد؟
پاسخ: نصب بهصورت رو پنلی انجام میشود — کانکتور در برش پنل قرار گرفته و با مهره یا فیکسچر محکم میشود. معمولاً مهره همراه محصول ارائه میشود. - آیا امکان لحیمکاری مستقیم به PCB وجود دارد؟
پاسخ: بله — این کانکتور دارای برد PCB داخلی با پینهای مناسب برای لحیمکاری SMT یا Through‑hole است و میتواند روی برد نصب شود. - آیا میتوان از این درگاه در محیط صنعتی یا خودرو استفاده کرد؟
پاسخ: طراحی فلزی و رو پنلی باعث افزایش دوام و استحکام میشود و برای محیطهای صنعتی مناسب است؛ با این حال برای استفاده در خودرو بهتر است موارد محافظتی، لرزهگیر و عایقبندی را در نظر بگیرید. - چند پین دارد و آیا تمامی پینها فعال هستند؟
پاسخ: استاندارد USB‑C دارای 24 پین است؛ بسته به طراحی محصول برخی پینها ممکن است برای دیتا، جریان یا کانالهای جایگزین اختصاص یافته باشند. مشخصات فنی فروشنده را برای نقشه پینها بررسی کنید. - آیا این درگاه از شارژ باتریها (مثلاً باتری لیتیومی) پشتیبانی میکند؟
پاسخ: کانکتور بهخودیخود برای انتقال جریان و PD مناسب است؛ اما شارژ ایمن باتری نیاز به مدار شارژر مخصوص (BMS) دارد و بهتر است از ماژول شارژر مجزا یا طراحی مدار مناسب استفاده شود. - آیا این درگاه از اتصال معکوس یا حفاظتهای اضافه برخوردار است؟
پاسخ: کانکتور فیزیکی خود حفاظت خاصی ارائه نمیدهد؛ حفاظتهای الکتریکی (فیوز، مدار محافظ در برابر اتصال کوتاه/ولتاژ بالا) باید توسط طراح سیستم تأمین شود.
- Efficient Power Delivery:Supports USB PD 3.1 specifications for efficient power delivery to connected devices.
- Multiple Pin Configurations:Available in 2, 4, and 6PIN configurations to suit various charging and data needs.
- Durable Construction:Built to last with robust materials, ensuring reliable performance over time.
- Pcb Board Parts|USB 3.1 Type-C Compatibility:Seamlessly integrates with USB 3.1 Type-C devices for fast data transfer and charging.
- Versatile Panel Mount Design:Easily mounts on PCB boards, offering a secure and space-saving solution.
