ماژول شارژر باتری لیتیومی 2سل و3 سل بنفش IP2326– شارژ سریع 15 وات با محافظ و بالانسر باتری

• ولتاژ ورودی : 5 ولت
• پشتیبانی از شارژ باتری‌های 2S (7.4V) و 3S (12.6V)
• جریان خروجی  برای 2 سل : 1.5 آمپر
•  جریان خروجی  برای 3 سل : 1 آمپر
• بازدهی تبدیل : 94 درصد
• توان : 15 وات ( امکان شارژ سریع با توان بالا )
• دمای کارکرد : 40- تا 80 درجه سانتیگراد
• دارای جبران ساز داخلی
• پشتیبانی از شارژ سریع QC
• ماژول شامل حفاظت‌هایی مانند اضافه‌بار خروجی، اضافه‌ولتاژ و حفاظت در برابر اتصال کوتاه است که ایمنی و عملکرد بهینه را تضمین می‌کند.
• خرید ماژول نشانگر ظرفیت شارژ باتری 2 سل – بهترین ابزار اندازه‌گیری شارژ باتری دو سل  خرید از اینجا
• خرید ماژول نشانگر ظرفیت شارژ باتری 3 سل – بهترین ابزار اندازه‌گیری شارژ باتری سه سل خرید از اینجا

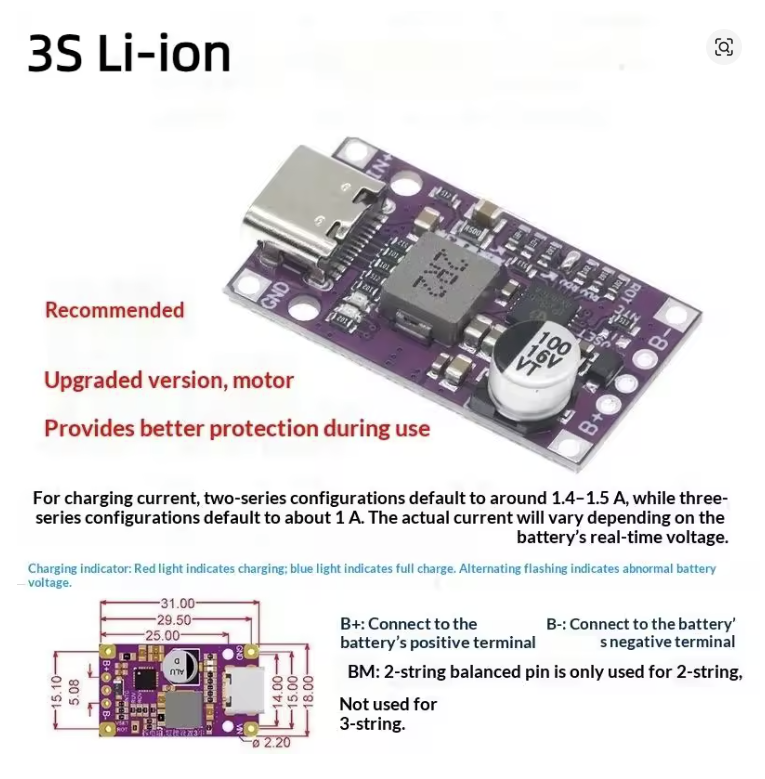

• نشانگر ال ای دی  :
•

      چراغ قرمز:

• نشان‌دهنده این است که باتری در حال شارژ کردن است.زمانی که شما ماژول را به منبع تغذیه متصل می‌کنید و باتری در حال دریافت شارژ است، چراغ قرمز روشن می‌شود.
• چراغ آبی:
  •  باتری به‌طور کامل شارژ شده است.
  • وضعیت: پس از اینکه شارژ باتری کامل شد، چراغ قرمز خاموش و چراغ آبی روشن می‌شود.
• چراغ چشمک زن آبی :
  • معنی: نشان‌دهنده وجود یک مشکل در ولتاژ باتری است.
  • وضعیت: اگر ولتاژ باتری غیر عادی باشد (مثلاً خیلی پایین یا خیلی بالا)، چراغ نشانگر به صورت مداوم چشمک می‌زند. این می‌تواند به معنای نیاز به بررسی باتری یا اقداماتی برای جلوگیری از آسیب باشد.
• نور آبی چشمک‌زن :1.ولتاژ باتری نامناسب: اگر ولتاژ باتری خارج از محدوده مجاز قرار داشته باشد، ماژول نمی‌تواند به درستی عمل کند. به همین دلیل باید ولتاژ باتری با استفاده از یک مولتی‌متر یا دستگاه مناسب بررسی شود تا مطمئن شویم که در سطح ایمن و مجاز قرار دارد.2.مشکل در اتصال: ممکن است اتصال بین باتری و ماژول به درستی برقرار نشده باشد.3.حفاظت از ماژول: ماژول ممکن است به دلیل افزایش دما یا مشکلات دیگر به طور خودکار وارد حالت حفاظتی شود
•

برای خرید باتری لیتیومی با کیفیت و قیمت مناسب، اینجا کلیک کنید.

• ابعاد : 50*23 میلیمتر
• پیکربندی 2/3S: مناسب برای باتری‌های لیتیوم با دو یا سه سلول در سری.
• شارژ با Type-C: طراحی شده برای اتصال آسان و سریع به منبع تغذیه با درگاه Type-C.
• سیستم مدیریت باتری (BMS): عملکرد ایمن با نظارت بر ولتاژ و دما، برای جلوگیری از شارژ بیش از حد و تخلیه عمیق.
• کمک به افزایش عمر باتری: این شارژر به حفظ سلامت و عمر طولانی باتری‌های لیتیومی کمک می‌کند.
• تنظیم زمان تایم‌اوت شارژ : در سیستم‌های مدیریت باتری (BMS)، تنظیم زمان تایم‌اوت شارژ یک جنبه مهم در حفظ ایمنی و کارایی باتری‌ها است. در دستگاه‌ شارژ لیتیوم، زمان تایم‌اوت شارژ به گونه‌ای طراحی شده که در حالت عادی، باید به‌طور پیش‌فرض بدون زمان مشخصی برای تایم‌اوت تنظیم شود. این به معنای آن است که دستگاه می‌تواند به مدت نامحدودی به شارژ ادامه دهد تا زمانی که باتری به طور کامل شارژ شود یا کاربر به طور دستی دستگاه را قطع کند.
• شما می‌توانید با تنظیم مقدار مقاومت ROT، زمان تایم‌اوت شارژ را طبق نیاز خود تنظیم کنید. این قابلیت به شما امکان می‌دهد که به‌طور خاص، زمان شارژ را بر اساس نوع باتری و استفاده خود تنظیم کنید تا از بهینه‌ترین عملکرد و ایمنی برای باتری اطمینان حاصل کنید.
• زمان پایان شارژ در این دستگاه به طور پیش‌فرض بدون زمان تایم‌اوت است می توانید با تنظیم مقدار مقاومت ROT، زمان تایم‌اوت مورد نظر را تنظیم کنید.68KΩ: برابر با 4 ساعت.120KΩ: برابر با 12 ساعت.بدون مقاومت: برابر با 24 ساعت
• ویژگی های مهم نسخه 3
• دارای جبران ساز داخلی
• پشتیبانی از شارژ سریع QC
• بالانسر بین سل ها
•  تولید حرارت بسیار کمتر
• دقت بالاتر نشانگرها .
•  بالانسینگ بهبودیافته.

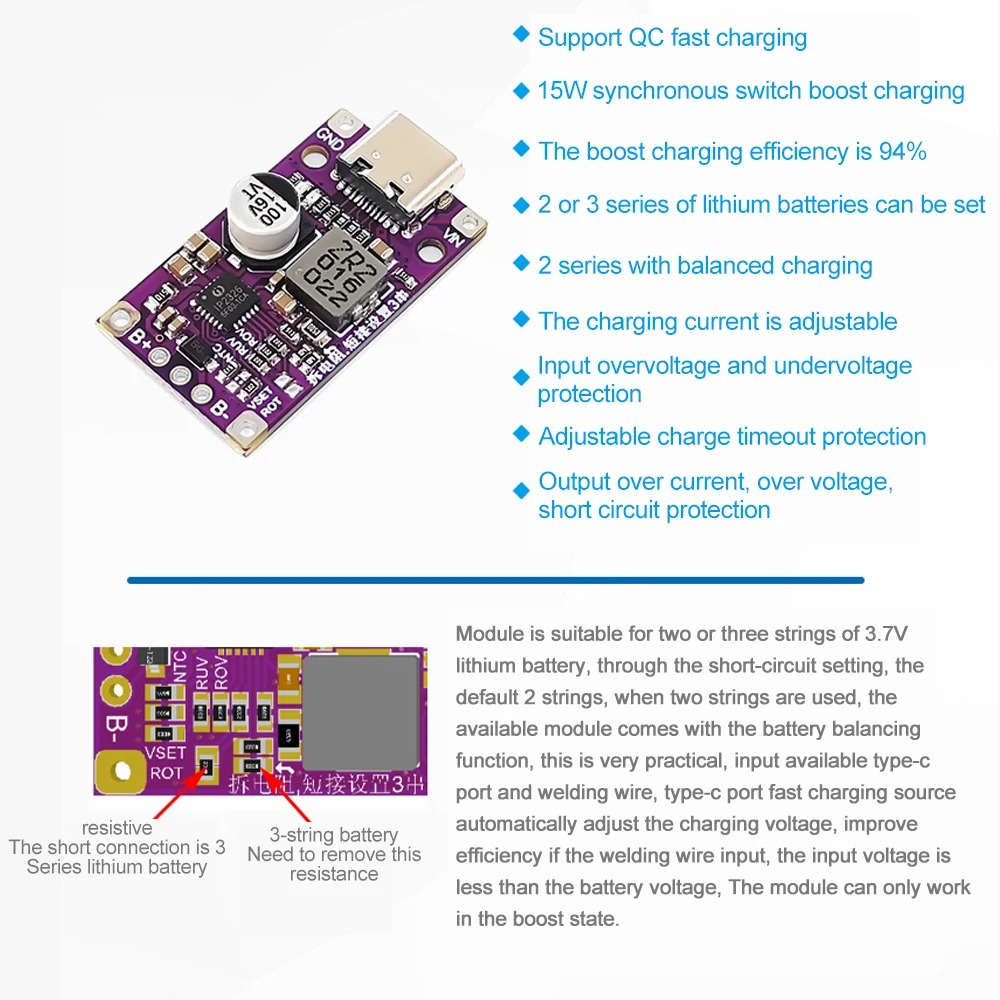

• خازن الکترولیت بزرگ 100μF/16V که روی برد بنفش دیده می‌شود، نقش کلیدی در عملکرد و پایداری مدار شارژ دارد. مهم‌ترین وظایف این خازن عبارت است از:
  • فیلتر کردن ریپل (نوسانات) ولتاژ خروجی: هر مدار شارژر، مخصوصاً با مدار سوییچینگ، دارای ریپل در خروجی است. این خازن با ظرفیت نسبتاً بالا، ریپل و نویز ولتاژ خروجی را کاهش می‌دهد تا شارژ سالم ‌تر و پایدارتر به باتری منتقل شود.
  • حفاظت از قطعات حساس: با جذب نوسانات ناخواسته و پالس‌های لحظه‌ای، از چیپ شارژر و سلول‌های لیتیومی در برابر شوک لحظه‌ای جریان محافظت می‌کند.
  • پایداری عملکرد در جریان‌های زیاد شارژ: وقتی شارژر جریان زیاد به باتری اعمال می‌کند (مثلاً هنگام شارژ سریع)، خازن بزرگ به تثبیت ولتاژ و جلوگیری از افت یا افزایش ناگهانی کمک می‌کند.
  • افزایش طول عمر باتری: شارژ پایدار و بدون نوسانات باعث کاهش استرس سل‌ها و افزایش عمر موثر باتری لیتیومی می‌شود.
  • پشتیبانی از عملکرد صحیح مدار سوییچینگ: مدار شارژر به دلیل سوئیچینگ سریع ممکن است نویز تولید کند که این خازن بخش مهمی از دفع این نویزها و افزایش راندمان کل سیستم است.
• جمع‌بندی:
  وجود این خازن الکترولیت، کیفیت شارژ را بهبود داده و باعث شارژ مطمئن‌تر، کم‌ریپل‌تر و ایمن‌تر برای باتری‌های لیتیومی می‌شود. مخصوصاً در بردهایی با جریان شارژ بالا و شارژ سریع، نقش این قطعه بسیار حیاتی و تعیین کننده است. در طراحی‌های حرفه‌ای، انتخاب و نصب خازن مناسب یکی از فاکتورهای کلیدی برای افزایش کارایی مدار شارژر است.
• تنظیم جریان شارژ :
• جریان خروجی به صورت پیشفرض روی 0.9 آمپر قرار دارد ولی میتوانید با اعمال تغییراتی روی ماژول این جریان را تغییر دهید.
  تغییرات قابل انجام در صورت نیاز به شرح زیر است : با تغییر دادن مقاومت ISET روی ماژول، میتوانید جریان شارژ باتری ها را تنظیم کنید. به صورت پیش فرض،  مقاومت 100 کیلواهمی بر روی برد قرار دارد و جریان شارژ را روی 0.9 آمپر تنظیم می کند. مقاومت را می توان در صورت نیاز حذف یا جایگزین کرد. برای محاسبه جریان شارژ، عدد 90000 را بر مقدار مقاومت انتخابی تقسیم کنید. به عنوان مثال، با انتخاب مقاومت 180 کیلواهم، جریان شارژ 0.5 آمپر خواهد شد.

•

  • تنظیم ولتاژ فول شارژ سل ها :
• ولتاژ پیش فرض برای ولتاژ قطع شارژ، 4.2 ولت به ازاء هر باتری است. این عدد معمولاً برای باتری های لیتیومی یکسان است و نیازی به تغییر ندارد. برای تغییر، مقاومت برد Vset را مطابق جدول تنظیمات rvset تنظیم کنید.
•

  • تنظیم تایمر شارژ :
• به صورت پیشفرض تایمر و محدودیت زمانی ای در این ماژول وجود ندارد ولی در صورت نیاز میتوانید با نگاه به راهنما و تغییر مقاومت ROT روی ماژول تنظیمات زیر را اعمال کنید.
•

  1. مقاومت 4 کیلواهم = 4 ساعت
  2. مقاومت 120 کیلواهم = 12 ساعت
  3. بدون مقاومت = 24 ساعت

• دارای جبران ساز داخلی
• پشتیبانی از شارژ سریع QC
• بالانسر بین سل ها
• تنظیم جریان شارژ :

جریان خروجی به صورت پیشفرض روی 0.9 آمپر قرار دارد ولی میتوانید با اعمال تغییراتی روی ماژول این جریان را تغییر دهید.

تغییرات قابل انجام در صورت نیاز به شرح زیر است : با تغییر دادن مقاومت ISET روی ماژول، میتوانید جریان شارژ باتری ها را تنظیم کنید. به صورت پیش فرض،  مقاومت 100 کیلواهمی بر روی برد قرار دارد و جریان شارژ را روی 0.9 آمپر تنظیم می کند. مقاومت را می توان در صورت نیاز حذف یا جایگزین کرد. برای محاسبه جریان شارژ، عدد 90000 را بر مقدار مقاومت انتخابی تقسیم کنید. به عنوان مثال، با انتخاب مقاومت 180 کیلواهم، جریان شارژ 0.5 آمپر خواهد شد.

• تنظیم ولتاژ فول شارژ سل ها :

ولتاژ پیش فرض برای ولتاژ قطع شارژ، 4.2 ولت به ازاء هر باتری است. این عدد معمولاً برای باتری های لیتیومی یکسان است و نیازی به تغییر ندارد. برای تغییر، مقاومت برد Vset را مطابق جدول تنظیمات rvset تنظیم کنید.

• تنظیم تایمر شارژ :

به صورت پیشفرض تایمر و محدودیت زمانی ای در این ماژول وجود ندارد ولی در صورت نیاز میتوانید با نگاه به راهنما و تغییر مقاومت ROT روی ماژول تنظیمات زیر را اعمال کنید.

• مقاومت 4 کیلواهم = 4 ساعت
• مقاومت 120 کیلواهم = 12 ساعت
• بدون مقاومت = 24 ساعت
• سوالات مهم و متداول
• Q1: این ماژول چه کاری انجام می‌دهد؟
  A1: شارژ ایمن و دقیق باتری‌های لیتیومی 18650 (دو سل پیش‌فرض؛ سه سل با تنظیمات).
  Q2: چگونه تغذیه می‌شود؟
  A2: ورودی 5V از طریق درگاه Type‑C یا لحیم‌کردن پدهای ورودی.
  Q3: آیا بالانسر دارد؟
  A3: بله — دارای بالانسر داخلی (BMS) برای 2 سل برای تراز ظرفیت و شارژ یکنواخت و برای 3 سل نیاز به BMS سه سل دارد .
  Q4: حداکثر توان شارژ چقدر است؟
  A4: تا 15 وات (شارژ سریع با کنترل حرارت).
  Q5: چه تفاوتی با ورژن قبلی دارد؟
  A5: تولید حرارت بسیار کمتر، دقت بالاتر نشانگرها و بالانسینگ بهبودیافته.
  Q6: برای چه کاربردهایی مناسب است؟
  A6: پروژه‌های DIY، تعمیرات باتری، پروتوتایپ‌ها و ساخت پاوربانک.

پرسش و پاسخ تخصصی ماژول شارژر لیتیومی Type-C IP2326 ⚡🔋

1️⃣ این ماژول چه کاربردهایی دارد و چرا برای پروژه‌های DIY و صنعتی پیشنهاد می‌شود؟

پاسخ:
ماژول شارژر IP2326 با پورت Type-C، قابلیت شارژ سریع و ایمن باتری‌های لیتیومی دو سل و سه سل را با حداکثر جریان 1.5 آمپر فراهم می‌کند. به دلیل ابعاد کوچک، بازده بالا (94٪)، حفاظت کامل (اضافه‌ولتاژ، اضافه‌بار، اتصال کوتاه) و بالانسر سل‌ها، برای ساخت پاوربانک‌های سفارشی، تغذیه رباتیک، تجهیزات پزشکی و منابع اضطراری بسیار مناسب است. اتصال آسان Type-C، سازگاری ممتاز با انواع باتری‌های لیتیومی و قابلیت تنظیم جریان و تایمر شارژ باعث می‌شود انتخابی ایده‌آل برای مبتدیان و حرفه‌ای‌ها باشد.
🔋🛠️

2️⃣ نحوه راه‌اندازی و اتصال باتری به این ماژول چگونه است؟

پاسخ:
برد مخصوص IP2326، پدهای مشخصی برای اتصال +B، -B و NTC دارد که باید به سل‌های لیتیومی متصل شوند. برای دو سل، کافیست باتری و مقاومت NTC را متصل کنید؛ برای سه سل نیاز است یک نقطه اتصال کوتاه و مقاومتی را حذف کنید (مطابق راهنمای روی برد). پورت Type-C برای ورودی 5V استفاده می‌شود و اتصال آسان و لحیم کاری سریع را ممکن می‌کند.
🟣➕➖🟡

3️⃣ بالانسر یا سیستم مدیریت باتری (BMS) چه مزیتی در این ماژول دارد؟

پاسخ:
وجود BMS داخلی باعث می‌شود هر سلول باتری به طور یکنواخت و ایمن شارژ شود؛ این سیستم ناترازی ظرفیت سل‌ها را اصلاح می‌کند، از شارژ/دشارژ بیش‌ازحد جلوگیری کرده و عمر و سلامت باتری را تا حد زیادی افزایش می‌دهد. بدون BMS، سل‌های ضعیف‌تر زودتر خراب می‌شوند و کارایی مجموعه کاهش می‌یابد.
📐🔋🛡️

4️⃣ چگونه جریان شارژ را طبق نیاز پروژه تنظیم کنیم؟

پاسخ:
بر روی ماژول مقاومت ISET وجود دارد. به طور پیشفرض روی 0.9 آمپر تنظیم شده اما با تغییر مقدار این مقاومت (فرمول جریان شارژ: 90000 تقسیم بر مقدار مقاومت بر حسب اهم)، می‌توان جریان شارژ را به دلخواه تغییر داد. به عنوان مثال، 180k اهم = 0.5 آمپر. تنظیم دقیق جریان باعث شارژ ایمن‌تر و طول عمر بیشتر باتری می‌شود.در حالت پبش فرض و برای شارژ سریع نیازی به نغییرات در ماژول نیست .
🌡️⚙️

5️⃣ عملکرد نشانگرهای LED روی برد به چه صورتی است؟

پاسخ:

• چراغ قرمز: شارژ در حال انجام است
• چراغ آبی: شارژ کامل شده
• آبی چشمک‌زن: ولتاژ باتری خارج از محدوده مجاز است یا اتصال اشتباه وجود دارد.
  اگر مشکل اتصال یا دما وجود داشته باشد یا مد حفاظت فعال شود، LED آبی چشمک‌زن کاربر را مطلع می‌کند تا اقدام لازم صورت پذیرد.
  🔴🔵✨

6️⃣ امکانات حفاظتی که روی این ماژول وجود دارد چیست؟

پاسخ:
ماژول دارای مدارهای حفاظت اضافی است که شامل:

• حفاظت اضافه‌بار خروجی
• حفاظت اضافه‌ولتاژ
• حفاظت اتصال کوتاه
• پایش دما و قطع جریان در صورت خطر
  این سیستم‌ها سلامت دستگاه، باتری و ایمنی کاربر را تضمین می‌کنند و برای مصارف طولانی‌مدت ضروری‌اند.
  🛡️🔥

7️⃣ تایمر شارژ یا زمان‌بندی چگونه تنظیم می‌شود؟

پاسخ:
روی برد مقاومت ROT قرار دارد که با مقداردهی به آن، تایمر شارژ تنظیم می‌شود:

• 68K اهم = 4 ساعت
• 120K اهم = 12 ساعت
• بدون مقاومت = 24 ساعت
  این قابلیت برای جلوگیری از شارژ بیش‌ازحد و مصرف بهینه انرژی، به ویژه برای دستگاه‌های حساس بسیار کاربردی است.
  ⏰🔌

8️⃣ چطور ولتاژ شارژ کامل سلول را تغییر بدهیم؟

پاسخ:
به طور پیشفرض، ولتاژ قطع شارژ برای هر سلول 4.2V است. برای تغییر، کافیست مقاومت مربوط به VSET را بر اساس جدول راهنمای موجود روی برد تنظیم کنید. این به شما امکان تنظیم دقیق پروسه شارژ مطابق نوع سلول و نیاز پروژه می‌دهد.
🟩🔋

9️⃣ چه نوع باتری‌هایی با این برد شارژ می‌شوند؟

پاسخ:
ایـن برد مناسب باتری‌های لیتیوم یون و لیتیوم پلیمر دو سل و سه سل است. با توجه به حفاظت و بالانس داخلی فقط برای 2 سل ، برای باتری‌های استاندارد سایز 18650، 14500، و باتری‌های پک سفارشی نیز می‌توان استفاده نمود.
⚡🔋

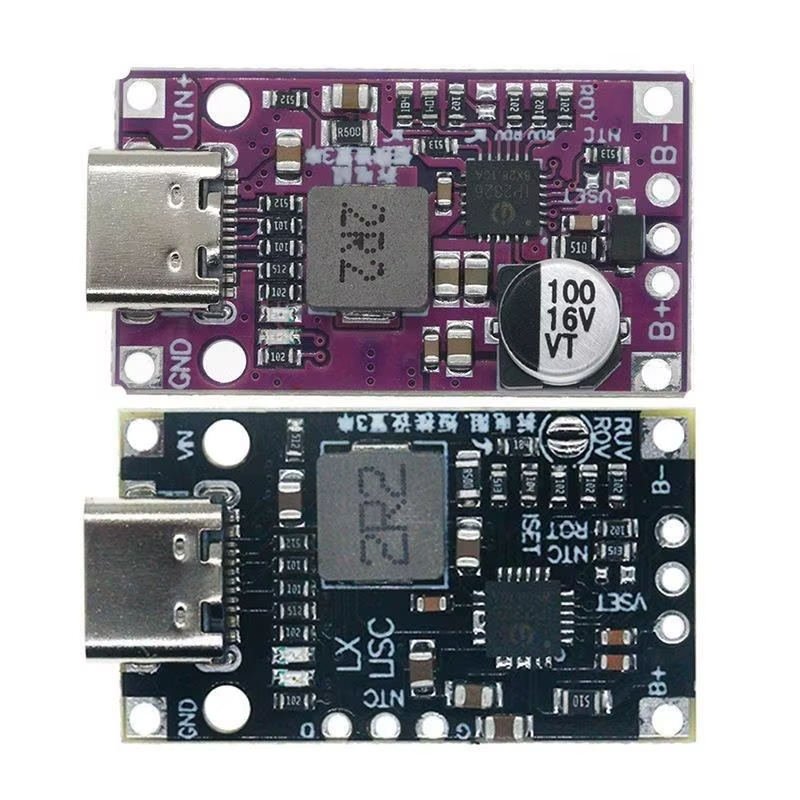

1️⃣0️⃣ تفاوت نسخه بنفش با نسخه مشکی این برد چیست؟

پاسخ:
در نسخه بنفش، مدار بهینه‌تر و با قطعات جدیدتر طراحی شده؛ حرارت پایین‌تر تولید می‌شود و نشانگرهای LED بسیار دقیق‌ترند. خازن بزرگ برای کاهش ریپل اضافه شده و سیستم BMS تقویت شده است. به طور کلی، پایداری عملکرد و ایمنی در نسخه جدید افزایش یافته است و برای مصارف حرفه‌ای توصیه می‌شود.
🟣🖤🔧

1️⃣1️⃣ ابعاد و نصب برد چگونه است و برای چه پروژه‌هایی مناسب است؟

پاسخ:
ابعاد برد 50×23 میلی‌متر است و وزن کمی دارد، لذا مناسب پروژه‌های DIY، دستگاه‌های قابل حمل، ذخیره انرژی اضطراری، پاوربانک‌ها و تجهیزات کنترل رباتیک خواهد بود.
📏⚙️

1️⃣2️⃣ آیا می‌توان این برد را با شارژر QC و USB C لپتاپ یا موبایل استفاده کرد؟

پاسخ:
بله، با داشتن جبران‌ساز داخلی و پشتیبانی از پروتکل شارژ سریع QC، قابلیت استفاده با انواع منبع تغذیه USB-C وجود دارد. البته باید جریان و ولتاژ منبع با نیاز باتری مطابقت داشته باشد و اتصال دقیق صورت گیرد.
🔌💻

1️⃣3️⃣ آیا می‌توان چند ماژول موازی برای پک‌های بزرگتر استفاده کرد؟

پاسخ:
در پروژه‌های حرفه‌ای، امکان موازی‌سازی بردها وجود دارد اما حتما باید باتری‌ها همخوانی داشته باشند و جریان هر برد متناسب با سلول انتخاب شود. همچنین بهتر است برای مدیریت دقیق‌تر، از یک BMS مرکزی یا راهکار حرفه‌ای‌تر استفاده شود تا سلول‌ها آسیب نبینند.
🔋🔗

1️⃣4️⃣ چرا برخی کاربران با مشکل تمام نشدن شارژ یا چشمک‌زن شدن LED مواجه می‌شوند؟

پاسخ:
دلایل احتمالی: اتصال اشتباه سلول‌ها، ولتاژ غیرمجاز باتری، دمای بالا یا فعال شدن حفاظت داخلی می‌تواند باعث طولانی شدن شارژ یا چشمک‌زن شدن LED شود. توصیه می‌شود اتصالات، دمای محیط و سلامت سلول‌ها با مولتیمتر بررسی شود.
🔍⚠️

جمع‌بندی

ماژول شارژر IP2326 با ورودی Type-C و بالانسر BMS، راه‌حل ایمن و پرسرعت برای شارژ انواع باتری‌های لیتیومی دو سل و سه سل در پروژه‌های DIY و حرفه‌ای است. امکانات گسترده، کیفیت ساخت عالی، حفاظت‌های داخلی کامل و قابلیت تنظیم دقیق، این برد را به انتخاب اول متخصصان و سازندگان پاوربانک و سیستم ذخیره انرژی تبدیل کرده است.
