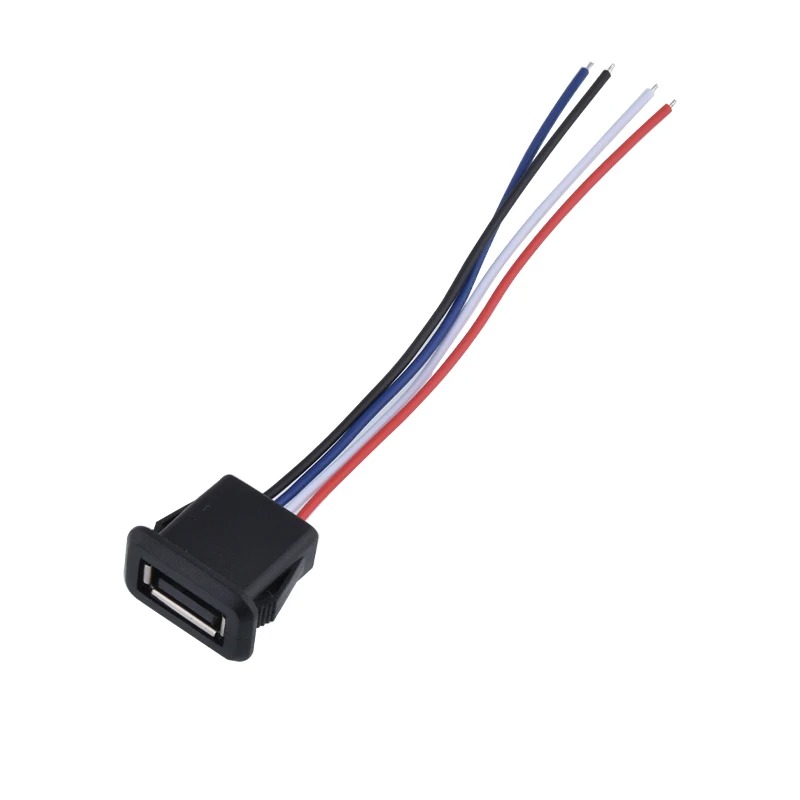

سوکت USB 2.0 مادگی ضد‌آب چهار پین سیم دار -پورت شارژ و رابط دیتا

مشخصات :

• نوع محصول: پایه / سوکت USB مادگی ضد‌آب (USB base waterproof).
• کاربرد آب‌بندی: حلقه سیلیکونی دور فریم، سختی 45 درجه، استاندارد ضدآب IPX5.
• جنس حلقه آب‌بندی: سیلیکون.
• جنس بدنه اصلی: PVC (Shell material: PVC).
• رنگ بدنه/روکش: مشکی (insulating layer is black).
• رنگ سیم‌ها: قرمز، آبی، سبز، مشکی (Red, blue, green, black).
• مشخصات سیم (سایز هادی): 1007#24AWG.
• تعداد رشته سیم خروجی: 4 رشته
• طول سیم: 100 میلی‌متر (Wire length: 100mm).
• نوع مغزی سیم: 1007 Line 24 (هم‌خانواده سیم نصب داخلی).
• مقاومت تماس (Contact impedance): کمتر از 30 میلی‌اهم.
• مقاومت عایقی (Insulation impedance): بیشتر از 1 مگااهم.
• نیروی بیرون‌کش (Insertion force / extract force): بین 5 تا 20 نیوتن.
• تعداد دفعات اتصال/قطع تضمین‌شده: 10000 بار.

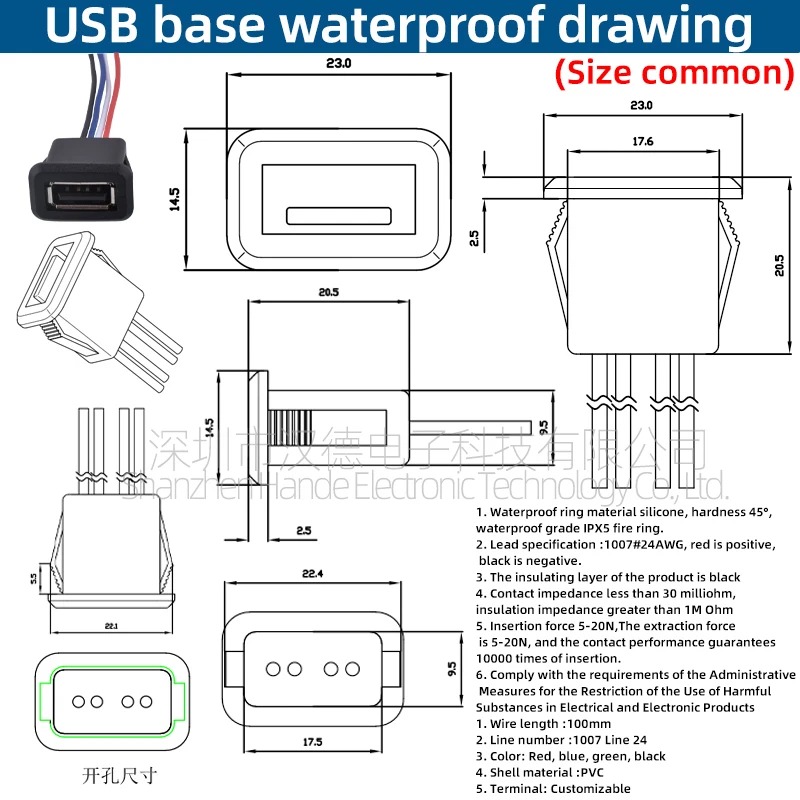

ابعادتقریبی (میلی‌متر):

• ابعاد فریم بیرونی جلویی: 23.0 × 14.5.
• ابعاد دهانه داخلی (جای USB): حدود 17.6 × 9.5.
• عمق کلی سوکت تا انتهای بدنه: حدود 20.5–22.4.
• ضخامت لبه جلویی: حدود 2.5.
• ابعاد ناحیه نصب (سوراخ روی پنل): حدود 17.5 × 9.5.

این محصول یک سوکت USB 2.0 Type‑A مادگی پنل‌ پایه‌دار و ضدآب است که برای نصب دائمی روی بدنه‌ی جعبه و پنل دستگاه‌ها طراحی شده است. حلقه‌ی آب‌بندی سیلیکونی با سختی حدود 30 تا 45 درجه و کلاس حفاظتی IPX5، مقاومت مناسبی در برابر پاشش آب و رطوبت محیطی فراهم می‌کند و پورت USB را برای استفاده در فضاهای باز و محیط‌های مرطوب ایمن می‌سازد. سیم‌لیـدها از نوع استاندارد 1007 با سطح مقطع 24AWG و عایق PVC مشکی هستند و معمولاً سیم قرمز به‌عنوان مثبت و سیم مشکی یا سبز به‌عنوان منفی استفاده می‌شود. استفاده از هادی مناسب و طراحی صحیح، مقاومت تماس را پایین و عایق‌بندی را بالا نگه می‌دارد و عبور جریان شارژ ۵ ولت USB را بدون افت ولتاژ محسوس و با ایزولاسیون قابل اعتماد در محیط‌های مرطوب ممکن می‌کند.

طول سیم متصل به سوکت معمولاً حدود ۱۰ سانتی‌متر است و اتصال آن به برد اصلی یا منبع تغذیه را بسیار ساده می‌کند؛ ضمن این‌که کاربر می‌تواند در صورت نیاز طول سیم را کوتاه یا بلند کند. این کانکتور برای چند هزار سیکل اتصال و قطع مکانیکی طراحی شده و بنابراین برای کاربردهای دائمی روی دستگاه، نه فقط استفاده‌ی موقت، کاملاً مناسب است. ضدآب بودن کانکتور ، امکان نصب مستقیم روی بدنه‌ی جعبه در فضای باز یا محیط‌های پررطوبت را بدون نیاز به قاب یا اینکلوزر اضافی فراهم می‌سازد. علاوه بر این، وجود سیم خروجی آماده، نیاز به لحیم‌کاری مستقیم روی پایه‌های ظریف USB را حذف کرده و مونتاژ را برای تعمیرکار و طراح برد سریع‌تر و مطمئن‌تر می‌کند.

بدنه‌ی پلاستیکی و سیلیکونی عایق، علاوه بر نقش آب‌بندی، از کانکتور در برابر ضربه‌های سبک، گردوغبار و آلودگی‌های محیطی محافظت کرده و دوام کلی سیستم را افزایش می‌دهد. استفاده از استاندارد USB 2.0 Type‑A نیز باعث سازگاری کامل با انواع کابل‌های USB معمولی، شارژرها و هاب‌ها می‌شود و کاربر نیازی به کابل یا مبدل خاص ندارد. از نظر کاربرد، این سوکت گزینه‌ای ایده‌آل برای اضافه کردن پورت شارژ و دیتا USB روی پنل دستگاه‌های صنعتی، تابلوهای کنترل، تجهیزات کشاورزی و ماشین‌آلات فضای باز است؛ جاهایی که دستگاه در معرض باران، شست‌وشو یا رطوبت قرار دارد. در خودرو، موتور، قایق، کاروان و سیستم‌های صوتی و تصویری خودرو نیز می‌توان از آن برای ایجاد خروجی USB مقاوم در برابر رطوبت و گردوغبار جهت شارژ موبایل و اتصال فلش‌مموری استفاده کرد.

در پروژه‌های DIY و جعبه‌های سفارشی آردوینو و رزبری‌پای، این سوکت امکان پیاده‌سازی خروجی USB پنل‌ مادگی با ظاهری تمیز و حرفه‌ای و هم‌زمان مقاوم در برابر شرایط محیطی را فراهم می‌کند. همچنین در سیستم‌های مانیتورینگ و دیتالاگرهای فضای باز که نیاز به ارتباط دوره‌ای با فلش USB برای تخلیه داده دارند، این پورت، دسترسی کاربر را آسان می‌کند و در عین حال در برابر نفوذ رطوبت محافظت می‌شود. با توجه به ترکیب استاندارد USB 2.0، حلقه‌ی آب‌بندی سیلیکونی با کلاس IPX5 و سیم‌لیـدهای 24AWG، این سوکت USB ضدآب انتخابی مناسب برای هر کاربردی است که به یک پورت USB پنل‌ مادگی  مطمئن، مقاوم در برابر رطوبت و آماده‌ی سیم‌کشی نیاز دارد.
