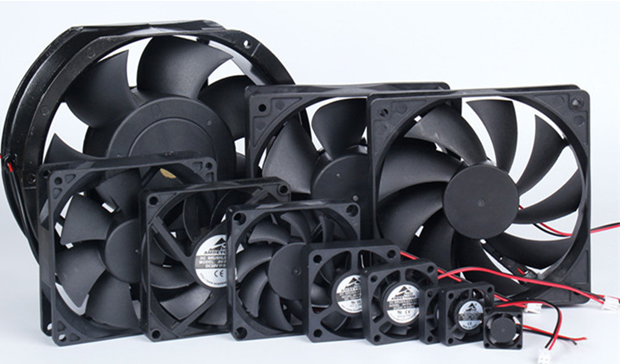

برای کنترل سرعت فن، ابتدا باید به ضرورت و اهمیت این کار توجه کنیم. فن‌ها در بسیاری از دستگاه‌ها و سیستم‌ها، از جمله کامپیوترها، سیستم‌های تهویه مطبوع و دستگاه‌های الکترونیکی، نقشی حیاتی ایفا می‌کنند.
کنترل سرعت فن نه تنها میتواند به بهینه‌سازی عملکرد سیستم کمک کند، بلکه موجب صرفه‌جویی در مصرف انرژی و افزایش عمر مفید فن نیز میشود و همچنین از صدای آزار دهنده فن ها در امان خواهید بود!در این مقاله، به بررسی روش‌ها و تکنیک‌های مختلف کنترل سرعت فن خواهیم پرداخت و نکات عملی برای پیاده‌سازی آن‌ها ارائه می‌دهیم.
اهمیت کنترل سرعت فن
کنترل سرعت فن به چند دلیل حائز اهمیت است:
- بهینه‌سازی عملکرد: تنظیم سرعت فن به ما این امکان را میدهد که دما و جریان هوا را بهینه کنیم. در بسیاری از دستگاه‌ها، به ویژه در سیستم‌های الکترونیکی، دما باید در سطح معینی نگه داشته شود تا از آسیب به قطعات جلوگیری شود.
- صرفه‌جویی در مصرف انرژی: افزایش یا کاهش سرعت فن بر اساس نیاز واقعی سیستم میتواند مصرف انرژی را کاهش دهد. در نتیجه، هزینه‌های عملیاتی کاهش می‌یابد.
- کاهش سطح نویز: فن‌ها با سرعت پایین‌تر صدای کمتری تولید می‌کنند. این امر در مکان‌هایی که سکوت ضروری است، مانند کتابخانه‌ها و اتاق‌های خواب، مهم است.
روش کنترل سرعت فن
به طور کلی روش های مختلفی برای کنترل سرعت فن وجود دارد ولی اصولی ترین روشی که برای کنترل سرعت فن استفاده میشود کنترل مدولاسیون عرض پالس PWM بوده که به شما این امکان را می دهد تا با تغییر نسبت زمان روشن و خاموش شدن سیگنال برق به فن، سرعت آن را به طور دقیق و کارآمد تنظیم کنید، بدون اینکه حرارت یا انرژی زیادی هدر برود. این روش به دلیل کارایی بالا و سادگی در پیاده‌سازی، به یکی از محبوب‌ترین انتخاب‌ها در کنترل فن‌ها تبدیل شده است. در ادامه به توضیحات بیشتری از این روش میپردازیم.
مدولاسیون عرض پالس (PWM)
مدولاسیون عرض پالس یک تکنیک کارآمد برای کنترل سرعت موتورهای DC و فن‌ها است. با تغییر عرض پالس‌های الکتریکی که به فن ارسال میشود، می‌توانیم سرعت آن را تنظیم کنیم. این روش مزایای زیر را دارد:
- کارایی بالا: با استفاده از این تکنیک، انرژی کمتری هدر می‌رود.
- کنترل دقیق: می‌توان سرعت را با دقت بالا تنظیم کرد و به همین دلیل، این روش به‌طور گسترده‌ای در صنایع مختلف استفاده میشود.
اما مدولاسیون عرض پالس چطور سرعت فن را کنترل میکند؟
فن های استاندارد داری 4 سیم است که هر رنگ به شرح زیر میباشد:
سیم های قرمز و مشکی (در برخی موارد زرد و مشکی) :
این جفت سیم مربوط به تغذیه اصلی میباشند و باید طبق اطلاعات فن به منبع تغذیه متصل شوند.
سیم زرد (در برخی موارد سبز) :
وظیفه‌اش ارسال سیگنالی به مادربرد یا کنترلر برای نشان دادن سرعت چرخش فن است. این پین معمولاً به یک سنسور الکتریکی در فن متصل است که میتواند تعداد دورهای فن را در هر دقیقه اندازه‌گیری کند و این اطلاعات را به سیستم منتقل کند. مادربرد از این اطلاعات برای نظارت بر عملکرد فن استفاده میکند و میتواند در صورت لزوم سرعت فن را تنظیم کند تا دمای CPU در محدوده‌ای مناسب باقی بماند. به عنوان مثال، اگر دما افزایش یابد، مادربرد ممکن است سرعت فن را افزایش دهد تا خنک‌کنندگی بهتری انجام دهد.
سیم آبی :
سیم PWM (Pulse Width Modulation) در فن‌های CPU و سایر تجهیزات الکترونیکی به معنای «مدولاسیون عرض پالس» است. این سیگنال به کنترلر این امکان را میدهد که سرعت فن را به‌طور دقیق‌تری کنترل کند.
نحوه کار:
- مدولاسیون عرض پالس: در این روش، PWM با تغییر عرض پالس‌های منطقی (On و Off) که به فن ارسال میشود، سرعت آن را تنظیم میکند. به عبارت دیگر، با تغییر نسبت زمان‌های «On» به «Off» (Duty Cycle)، می‌توان سرعت چرخش فن را افزایش یا کاهش داد.
- کنترل دقیق‌تر: به‌جای روشن و خاموش کردن فن به‌طور کامل، PWM اجازه میدهد که فن در بازه‌های مختلفی کار کند که این باعث افزایش کارایی و کاهش نویز میشود.
مزایا:
- افزایش کارایی انرژی: فن‌های PWM معمولاً انرژی کمتری مصرف می‌کنند زیرا در حالت‌های بهینه‌تری کار می‌کنند.
- کاهش صدا: با تنظیم دقیق سرعت، می‌توان از تولید صداهای اضافی جلوگیری کرد.
- کنترل دما: مادربرد میتواند با توجه به دما، سرعت فن را بهینه کند که منجر به بهبود خنک‌کنندگی سیستم میشود.
چطور با مدولاسیون عرض پالس یا همان PWM سرعت فن را کنترل کنیم؟
1. میکروکنترلر یا آردوینو:
شما میتوانید با استفاده از انواع میکروکنترلر ها یا آردوینو با کمی دانش برنامه نویسی و الکترونیک پایه با راه اندازی واحد PWM سرعت فن را کنترل کنید و وضعیت آنرا پایش کنید. از آنجایی که این مبحث کمی طولانی خواهد بود در مقاله ی دیگری به آن می پردازیم.
2. ماژول های کنترل دور فن:
ماژول‌های کنترل دور فن، ابزارهای ساده و کاربرپسند برای مدیریت و تنظیم سرعت فن‌ها هستند. این ماژول‌ها معمولاً امکانات متنوعی مانند تنظیم دقیق سرعت، حفاظت در برابر بار زیاد و قابلیت متصل شدن به سنسورهای مختلف را دارند. کار با این ماژول‌ها بسیار آسان است و می‌توان با استفاده از ارتباط سریع و مستقیم با فن، به‌راحتی و به‌طور مؤثر جریان هوا را مدیریت کرد. این ویژگی‌ها باعث میشود که این ماژول‌ها گزینه‌های محبوبی برای پروژه‌های الکترونیکی باشد.
این ماژول ها به دو صورت دستی و اتوماتیک در فروشگاه الکترواکپرس موجود هستند.
ماژول های کنترل سرعت فن اتوماتیک دارای یک سنسور دما می باشند که با مقدار دهی به ماژول می توانید آنرا تنظیم کنید که در چه دمایی با حداکثر سرعت بچرخد و در چه دمایی سرعت چرخش فن را کاهش دهد و یا در مواقعی حتی فن را خاموش کند!
این عمل کیفیت پروژه های شما را ارتقا میبخشد و میتوانید حرفه ای ترین پروژه ها را با بالاترین بازدهی به کمک این ماژول ها ایجاد کنید!
در ادامه به بررسی برخی از ماژول های کنترل دور فن میپردازیم...
1. ماژول دماسنج و کنترل سرعت فن 4 سیم PWM با تنظیم اتوماتیک - کنترل هوشمند دما و فن
این ماژول باقابلیت های ویژه ای چون نمایش دمای لحظه ای ، نمایش سرعت چرخش فن و تنظیم سرعت فن نسبت به دمای تعیین شده تغییر پیدا میکند و در شرایطی که شما برای ماژول تعریف میکنید، فن بطور کامل خاموش می شود و بازدهی را به بالاترین مقدار خود میرساند!
توضیحات مربوط به راه اندازی این ماژول در سربرگ "راه اندازی" محصول قرار گرفته است؛ برای اطلاعات بیشتر و خرید روی این لینک کلیک کنید.
.
.
2. ماژول دماسنج و کنترل دور فن دوکانال PWM
این ماژول دماسنج و کنترل دور فن مشخصاتی مشابه ماژول قبلی دارد با این تفاوت که دارای دو کانال مجزا است و شما میتوانید با دو سنسور دماسنج و دو خروجی فن از بیشترین قابلیت ممکن بهره ببرید و پروژه های مختلف را اجرا کنید.
برای مشاهده مشخصات دقیق تر و اطلاعات بیشتر روی این لینک کلیک کنید!
.
.
3. ماژول کنترل دور فن PWM سه کانال مدل HW-585
و اما ماژول HW-585 !
یکی از پر فروش ترین ماژول های کنترل دور فن فروشگاه که برای شما امکان کنترل سه فن را بطور مجزا فراهم میکند و میتوانید از این ماژول برای استفاده در پروژه‌های مختلف، اعم از خانگی و صنعتی استفاده کنید. طراحی فشرده و کاربرپسند این ماژول، نصب و راه‌اندازی را آسان کرده و به شما این امکان را میدهد که به‌طور بهینه از انرژی استفاده کنید. این ماژول مانند نمونه های قبل دارای صفحه نمایش نبوده و دما را به شما نشان نمیدهد ولی با تعبیه یک بازر (بوق) جایگزینی بهتر فراهم کرده تا هنگام بالا رفتن بیش از اندازه دما و یا از کار افتادن فن ها شما را مطلع کند!
خروجی فن1 مانند ماژول های قبل دارای برنامه ریزی است تا سرعت فن را نسبت به دما تنطیم نماید و خروجی های فن2 و فن3 توسط دو پتانسیومتر روی برد کنترل می شوند.
برای مشاهده مشخصات دقیق تر و اطلاعات بیشتر روی این لینک کلیک کنید!
.
.
4. ماژول کنترل دور فن هوشمند با تغییر دما PWM مدل SRK IC
این ماژول کوچک با ابعاد کوچک خود و قابلیت تنظیمات بالا میتواند برای پروژه های حساس بهترین گزینه باشد چرا که با دقت بالا و و ابعاد کوچکی که دارد دیگر ماژول های کنترل دور فن را به چالش کشیده است! نکته ای که حائز اهمیت است این بوده که با این ماژول میتوانید فن های دو سیم و سه سیم را راه انداری کنید و این ویژگی به شما این امکان را میدهد که طیف وسیع تری از فن ها را با این ماژول راه اندازی کنید.
تنظیمات و برنامه ریزی این ماژول به صورت یک دکمه و سه چراغ راهنما هستند که با مشاهده سربرگ "راه اندازی" در صفحه ی محصول میتوانید با کمی دقت ماژول را برنامه ریزی کنید؛ توجه داشته باشید که این ماژول دارای حافظه میباشد و کافیست یکبار برنامه ریزی برای این ماژول انجام دهید.
برای اطلاعات بیشتر و خرید روی این لینک کلیک کنید!
.
.
فروشگاه الکترواکسپرس سعی کرده تا با واردات مرغوب ترین ماژول های کنترل دور فن، نیاز هم وطن هایمان را در این زمینه پاسخ دهد.
در صورتی که هرگونه مشکلی در راه اندازی این ماژول ها داشتید کارشناسان ما آماده اند تا به شما در این زمینه کمک کنند!
