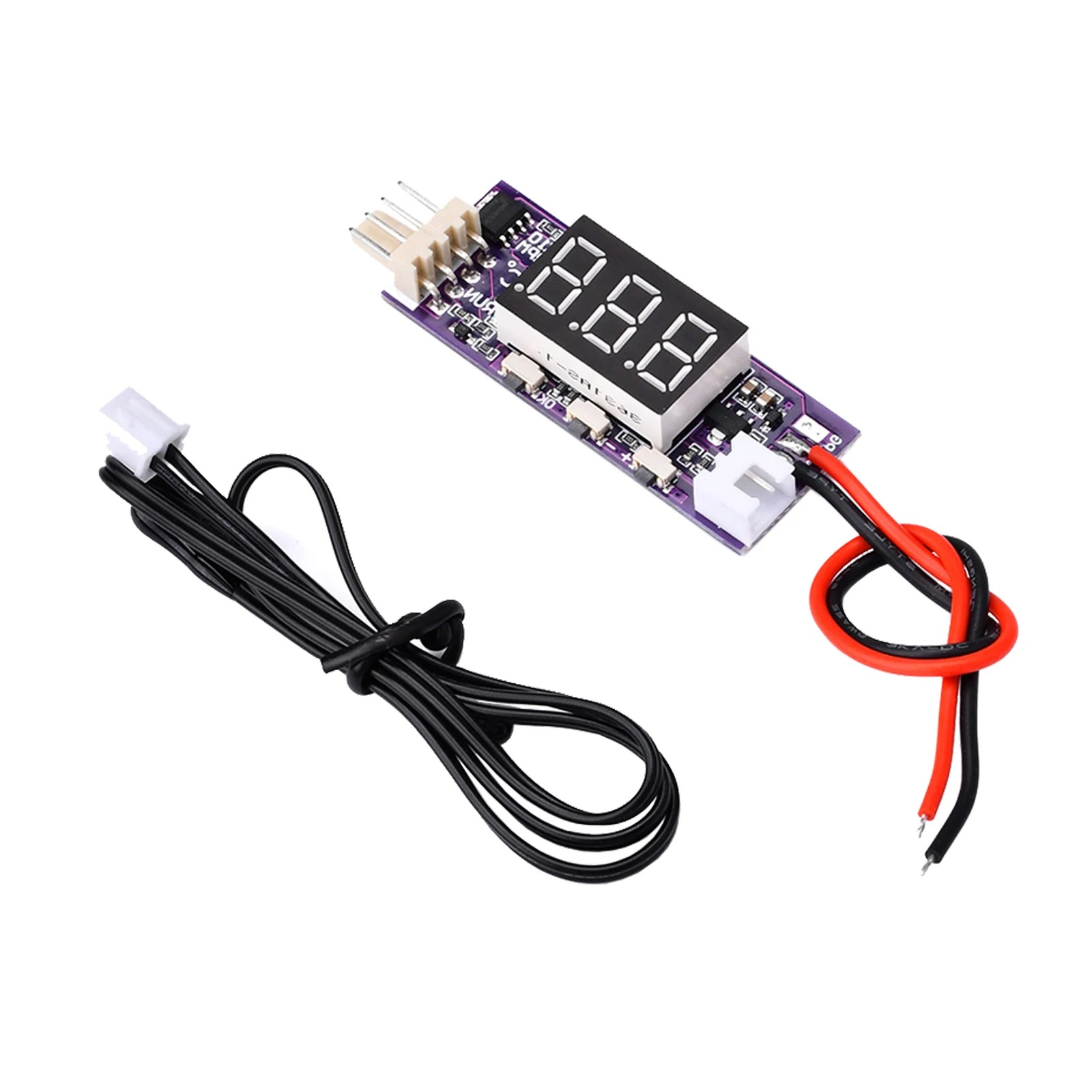

ماژول دماسنج و کنترل دور فن دوکاناله PWM چهار سیمه

• مشخصات :
• دامنه ولتاژ کاری وسیع (DC8-60V): این بدان معناست که برد کنترل می‌تواند در این دامنه ولتاژ کار کند. در عمل، منبع تغذیه کنترلر و فن باید یکسان باشد، بنابراین منبع تغذیه باید با الزامات تغذیه فن مطابقت داشته باشد، در غیر این صورت فن ممکن است آسیب ببیند.
• کنترل دمای مستقل دوکاناله: این ماژول قادر است دمای دو کانال را به ترتیب نمایش دهد (-9.9℃ تا 70.1℃، با خطای کمتر از 1℃) و همچنین سرعت فن را (با دقت 10rpm، تا حداکثر 9990rpm، و اگر سرعت بیشتر از این باشد، نمایشگر عدد 999 را نشان می‌دهد).
• تنظیم سرعت پایین فن و ناحیه کنترل دما: این تنظیمات با فشردن یک کلید انجام می‌شود و کنترل منعطف و دامنه تنظیم وسیعی را فراهم می‌کند. برنامه پس از تنظیم، ذخیره می‌شود.
• جریان کاری: جریان مصرفی پنل کنترل در ولتاژ 12 ولت 35 میلی‌آمپر و در ولتاژ 24 ولت 22 میلی‌آمپر است.
• قابلیت کنترل: این دستگاه محدودیت جریانی برای فن ندارد، اما جریان ورودی به پین رابط  هر فن نباید بیشتر از 3 آمپر باشد.
• مشخصات پروب دما: از نوع NTC 10K با ضریب B = 3950.
• محدوده اندازه‌گیری دما: از -9.9 درجه سانتی‌گراد تا 99.9 درجه سانتی‌گراد با دقت کمتر از 1 درجه سانتی‌گراد.
• محدوده اندازه‌گیری سرعت: از 10 تا 9990 دور در دقیقه با دقت 10 دور در دقیقه.
• جریان خروجی: 3 آمپر
• آلارم توقف : این دستگاه مجهز به یک عملکرد زنگ توقف است که با یک بوزر خارجی کار می‌کند. این ویژگی به منظور تامین ایمنی و آگاهی کاربر طراحی شده است.
• اندازه‌گیری سرعت: سرعت فن‌ها در این ماژول بین 10 تا 9990 RPM اندازه‌گیری می‌شود. در صورتی که سرعت فن بیش از 9990 RPM باشد، نمایشگر عدد 999 را نشان می‌دهد. واحد اندازه‌گیری به صورت *10 RPM است. این سیستم اندازه‌گیری به‌خصوص برای فن‌های سیگنال دو قطبی طراحی شده، که به دلیل رایج بودن این نوع فن‌ها، عملکرد دقیقی را ارائه می‌دهد. با استفاده از این ماژول، می‌توانید به راحتی سرعت فن‌های خود را کنترل و نظارت کنید.
• راه اندازی :
• راه اندازی این ماژول بسیار ساده میباشد و به دانش تخصصی نیاز ندارد. برای راه اندازی این ماژول میبایست 4 پارامتر را طبق نیاز خود در ماژول مقدار دهی کنید:
•

  • L: دمای کمینه ( آستانه )
• دمای آستانه دمایی است که ما برای ماژول تنظیم میکنیم و هنگامی که دمای سنسور به آن نقطه میرسد، فن شروع به کار میکند. در این عکس عدد 29  کمترین دمای شروع دور کند فن می باشد .
•

  • H: دمای بیشنه سرعت
• دمایی است که دمای سنسور وقتی به آن میرسد، فن در حال چرخش با حداکثر سرعت خود است.در این عکس عدد 43 بالاترین دما تعریف شده و فن در این دما با حداکثر سرعت خود کار خواهد کرد .

•

  • B : دمای ایمن
• دمایی است که فن تا رسیدن دمای سنسور به آن نقطه به چرخش خود ادامه مدهد و هنگام رسیدن به آن نقطه فن خاموش میشود. (درصورتی که میخاهید فن هیچگاه خاموش نشود این دما را روی 0 تنظیم کنید)
  در ابتدا که ماژول را روشن میکنید و سنسور دما را به آن متصل میکنید، نمایشگر دما را به شما نشان میدهد. با فشردن دکمه OK وارد تنظیمات میشوید که به ترتیبی که گفته شد، ابتدا L را با کلید های + و - مقدار دهی کرده و سپس با فشردن کلید OK به سراغ پارامتر بعدی یا همان H میرویم؛ مقدار H و C را نیز طبق توضیحاتی که گفته شد تنظیم کرده و OK را میفشارید. بعد از اتمام مقدار دهی ها تنظیمات به طور خودکار ذخیره شده و دوباره نمایشگر دمای سنسور را نشان میدهد.
  ال ای دی های نشانگر:


•

  • RUN = هنگامی که طبق مقدار دهی ها فن دستور روشن شدن بگیرد و خروجی فعال شود این نشانگر روشن میشود.
  • °C  = به طور پیشفرض هنگامی که صفحه نمایش در حال نشان دادن دمای محیط است این نشانگر روشن است.
  • x10 RPM = در صورتی که کلید + را یکبار بفشارید، این چراغ روشن شده و صفحه نمایش سرعت چرخش فن را بر حسب تعداد دور بر دقیقه (با یک صفر کمتر) نمایش میدهد. در صورت دوباره فشردن این کلید صفحه نمایش به حالت پیشفرض یعنی نمایش دمای سنسور برمیگردد و این نشانگر خاموش شده و نشانگر c روشن میشود.
  •
  • اگرچه کنترلر می‌تواند در محدوده 8 تا 60 ولت کار کند، اما ولتاژ منبع تغذیه باید با ولتاژ کار فن مطابقت داشته باشد. به عنوان مثال، برای کنترل فن 12 ولت باید از منبع تغذیه 12 ولت استفاده کنید، در غیر این صورت ممکن است فن بسوزد و کنترلر آسیب ببیند.
  • چگونه تنظیمات سرعت پایه فن را برای کنترل دما انجام دهیم؟
    1.  می‌توانید سرعت فن را تنظیم کنید. این کار باعث می‌شود که بتوانید سرعت دلخواه را برای بهینه‌سازی عملکرد سیستم انتخاب کنید.
    2. بررسی وضعیت LED: دکمه "OK" را چند بار پشت سر هم فشار دهید تا در کانال فن 1 هر دو LED قرمز رنگ روشن شوند. این نشانه‌ای است که تنظیمات با موفقیت انجام شده است.
    3. محاسبه سرعت مناسب: در این حالت، حداقل سرعت فن بر روی 10 تنظیم شده است. با در نظر گرفتن ضریب 10 دور فن، سرعت برابر با 100 دور در دقیقه خواهد بود. این عدد را میتوانید تا 100افزایش دهید .
    4. تکرار برای کانال دوم: این فرآیند را برای کانال فن دوم نیز تکرار کنید تا تنظیمات سرعت فن به طور کامل انجام شود.
  •
  • 2.تنظیمات ناحیه دما و زنگ هشدار: برای تنظیم دما و زنگ هشدار، دکمه "OK" را فشار داده و نگه دارید و سپس مقادیر دما را تنظیم کنید.
  • 3.تنظیمات نمایش کانال 2 : برای نمایش یا عدم نمایش کانال 2، دکمه "OK" را فشار داده و نگه دارید و سپس وضعیت را تنظیم کنید.
  • 4.تغییر حالت: با فشار دادن دکمه‌های "+" و "-" می‌توانید حالت کنترلر را تغییر دهید.
•

1. DC8-60V wide working voltage range (this means that the control board can work within this voltage range. In actual work, the controller power supply and the fan are the same, so the power supply must be in accordance with the fan power supply requirements, otherwise the fan will be damaged).

2. dual independent temperature control, display the temperature of the two channels (-9.9℃ to 70.1℃, error <1℃) and the fan speed in turn (resolution 10rpm, display up to 999*10rpm, greater than this speed display 999).

3. the low speed of the fan and the temperature control zone are set by pressing the key, with flexible control and large setting range. The program is saved after setting.

4. the stop alarm function of the switch can be set (the external AC buzzer rings for a long time, and it is closed by default).

Performance Parameters:

Working voltage: DC8-60V (it must be equal to the fan voltage. If you use a 12V fan and supply 24V power, the fan will be burned)

Operating current: control board operating current 35mA (12V) 22mA (24V)

Control capability: it is not limited by the fan current, but the pin current of the fan interface on the board should not be greater than 3A current. Please connect the fan power cord directly to the main power supply if you use a fan with a larger current!

Control output range: 10%-100 (this is only the signal output range, and the actual situation depends on the fan performance)

Temperature probe specification: NTC 10K B=3950

Temperature measurement: -9.9℃ to 99.9℃, error 2℃ (1% probe within 70℃) 3℃ (above 70℃)

Temperature control range: acceleration temperature 5-94℃, full speed temperature 10-99℃

Speed measurement: 10-9990rpm. If the speed is greater than this, 999 will always be displayed. The resolution is 10rpm, and the display unit is *10 RPM (the speed measurement is designed according to the common 2-pole signal fan, and most fans are 2-pole signal)

Stall alarm speed: less than 375rpm

Circuit size: 65mm*65mm*15mm, center distance of locating hole: 56mm*56mm, diameter: 3.2mm

Weight: the total weight of main board + a pair of 1m line cylindrical probes is about 40g, and the weight of individual main board is about 23g.

راه اندازی این ماژول بسیار ساده میباشد و به دانش تخصصی نیاز ندارد. برای راه اندازی این ماژول میبایست 4 پارامتر را طبق نیاز خود در ماژول مقدار دهی کنید:

• L: دمای کمینه ( آستانه )

دمای آستانه دمایی است که ما برای ماژول تنظیم میکنیم و هنگامی که دمای سنسور به آن نقطه میرسد، فن شروع به کار میکند. در این عکس عدد 29  کمترین دمای شروع دور کند فن می باشد .

• H: دمای بیشنه سرعت

دمایی است که دمای سنسور وقتی به آن میرسد، فن در حال چرخش با حداکثر سرعت خود است.در این عکس عدد 43 بالاترین دما تعریف شده و فن در این دما با حداکثر سرعت خود کار خواهد کرد .

• B : دمای ایمن

دمایی است که فن تا رسیدن دمای سنسور به آن نقطه به چرخش خود ادامه مدهد و هنگام رسیدن به آن نقطه فن خاموش میشود. (درصورتی که میخاهید فن هیچگاه خاموش نشود این دما را روی 0 تنظیم کنید)

در ابتدا که ماژول را روشن میکنید و سنسور دما را به آن متصل میکنید، نمایشگر دما را به شما نشان میدهد. با فشردن دکمه OK وارد تنظیمات میشوید که به ترتیبی که گفته شد، ابتدا L را با کلید های + و - مقدار دهی کرده و سپس با فشردن کلید OK به سراغ پارامتر بعدی یا همان H میرویم؛ مقدار H و C را نیز طبق توضیحاتی که گفته شد تنظیم کرده و OK را میفشارید. بعد از اتمام مقدار دهی ها تنظیمات به طور خودکار ذخیره شده و دوباره نمایشگر دمای سنسور را نشان میدهد.

ال ای دی های نشانگر:

• RUN = هنگامی که طبق مقدار دهی ها فن دستور روشن شدن بگیرد و خروجی فعال شود این نشانگر روشن میشود.
• °C  = به طور پیشفرض هنگامی که صفحه نمایش در حال نشان دادن دمای محیط است این نشانگر روشن است.
• x10 RPM = در صورتی که کلید + را یکبار بفشارید، این چراغ روشن شده و صفحه نمایش سرعت چرخش فن را بر حسب تعداد دور بر دقیقه (با یک صفر کمتر) نمایش میدهد. در صورت دوباره فشردن این کلید صفحه نمایش به حالت پیشفرض یعنی نمایش دمای سنسور برمیگردد و این نشانگر خاموش شده و نشانگر c روشن میشود.
•
• اگرچه کنترلر می‌تواند در محدوده 8 تا 60 ولت کار کند، اما ولتاژ منبع تغذیه باید با ولتاژ کار فن مطابقت داشته باشد. به عنوان مثال، برای کنترل فن 12 ولت باید از منبع تغذیه 12 ولت استفاده کنید، در غیر این صورت ممکن است فن بسوزد و کنترلر آسیب ببیند.
• چگونه تنظیمات سرعت پایه فن را برای کنترل دما انجام دهیم؟
  1.  می‌توانید سرعت فن را تنظیم کنید. این کار باعث می‌شود که بتوانید سرعت دلخواه را برای بهینه‌سازی عملکرد سیستم انتخاب کنید.
  2. بررسی وضعیت LED: دکمه "OK" را چند بار پشت سر هم فشار دهید تا در کانال فن 1 هر دو LED قرمز رنگ روشن شوند. این نشانه‌ای است که تنظیمات با موفقیت انجام شده است.
  3. محاسبه سرعت مناسب: در این حالت، حداقل سرعت فن بر روی 10 تنظیم شده است. با در نظر گرفتن ضریب 10 دور فن، سرعت برابر با 100 دور در دقیقه خواهد بود. این عدد را میتوانید تا 100افزایش دهید .
  4. تکرار برای کانال دوم: این فرآیند را برای کانال فن دوم نیز تکرار کنید تا تنظیمات سرعت فن به طور کامل انجام شود.
•
• 2.تنظیمات ناحیه دما و زنگ هشدار: برای تنظیم دما و زنگ هشدار، دکمه "OK" را فشار داده و نگه دارید و سپس مقادیر دما را تنظیم کنید.
• 3.تنظیمات نمایش کانال 2 : برای نمایش یا عدم نمایش کانال 2، دکمه "OK" را فشار داده و نگه دارید و سپس وضعیت را تنظیم کنید.
• 4.تغییر حالت: با فشار دادن دکمه‌های "+" و "-" می‌توانید حالت کنترلر را تغییر دهید.

• خنک‌کنندگی سیستم: از اصلی‌ترین کاربردهای این ماژول، مدیریت و بهینه‌سازی عملکرد فن‌های خنک‌کننده CPU و دیگر اجزای کامپیوتر  و یا فن های رادیاتور  و باکس های ماینر برای حفظ دمای مناسب و جلوگیری از داغ شدن بیش از حد است.
• صرفه‌جویی در انرژی: با کنترل سرعت فن، می‌توان مصرف برق را کاهش داد. این موضوع به ویژه در سیستم‌های دسکتاپ یا سرورهایی که به مدت طولانی در حال کار هستند، اهمیت دارد.
• کاهش نویز: فن‌هایی که با سرعت کمتری عمل می‌کنند، صدای کمتری نیز تولید می‌کنند. این قابلیت برای کاربرانی که به محیط کار بی‌صدا اهمیت می‌دهند، مزیت مهمی است.
• افزایش عمر فن: با کاهش سرعت فن در شرایطی که دما پایین است، فشار و سایش روی قطعات داخلی فن کاهش یافته و این می‌تواند به افزایش عمر مفید فن کمک کند.
• رابط کاربر پسند: این دستگاه دارای یک نمایشگر دیجیتال و یک سوئیچ دستی است که باعث می‌شود تنظیم سرعت و دما بسیار آسان‌تر شود.
• عملکرد زنگ توقف: این دستگاه مجهز به یک عملکرد زنگ توقف است که با یک بوزر خارجی کار می‌کند. این ویژگی به منظور تامین ایمنی و آگاهی کاربر طراحی شده است.
• کنترل دما مستقل دوگانه پیشرفته: این کنترلر به شما این امکان را می‌دهد که دو دما را به طور مستقل تنظیم کنید و برای هر کانال آستانه‌های دمایی متفاوتی تعیین کنید. این ویژگی به شما کمک می‌کند تا عملکرد بهینه و صرفه‌جویی در مصرف انرژی را تضمین کنید. نمایشگر دیجیتال به شما امکان می‌دهد که سرعت فن و دما را به راحتی نظارت کنید.
• محدوده ولتاژ کار وسیع: این کنترل‌کننده از ولتاژ DC بین 8 تا 60 ولت پشتیبانی می‌کند، که به این معناست که با ولتاژهای مختلف فن سازگاری دارد و امکان استفاده در موقعیت‌های متنوع را فراهم می‌کند.
• سازگاری و سهولت استفاده: این کنترلر با طیف وسیعی از موتورها و فن‌های DC سازگار است و می‌تواند به راحتی در پروژه‌های مختلف الکترونیکی مورد استفاده قرار گیرد. این کنترلر به گونه‌ای طراحی شده است که می‌تواند فن‌های EC EBM را نیز پشتیبانی کند، از فن‌های کوچک رومیزی تا مدل‌های صنعتی بزرگ. رابط کاربری ساده و نمایشگر دیجیتال واضح، استفاده از این دستگاه را برای همه، از مبتدیان تا کاربران حرفه‌ای، آسان می‌کند.
• طراحی قابل اعتماد و بادوام: این کنترلر با طراحی محکم و مقاوم ساخته شده است و برای استفاده طولانی‌مدت مناسب است. ابعاد کوچک و وزن سبک آن، نصب و ادغام آن را در هر سیستم آسان می‌کند. همچنین، این کنترلر قادر است تا 3 آمپر جریان فن را مدیریت کند و مصرف انرژی کارآمدی دارد، که به عملکرد پایدار آن در طول زمان کمک می‌کند. با نسخه به‌روزرسانی شده که دقت اندازه‌گیری دما را بهبود بخشیده است، این کنترلر انتخاب قابل اعتمادی برای حفظ عملکرد بهینه فن و کنترل دما در انواع کاربردها است.

سوال ۱: ماژول کنترل دو کاناله PWM چهار سیمه دیجیتال چیست و چه کاربردهایی دارد؟
این ماژول یک کنترلر مدرن و هوشمند برای مدیریت اتوماتیک سرعت فن‌های DC چهار سیمه است که از تکنولوژی PWM بهره می‌برد و قابلیت نمایش لحظه‌ای و دقیق دما (تا ۰.۱ درجه سانتی‌گراد) را دارد. عملکرد دو کاناله مستقل اجازه می‌دهد دمای دو بخش یا قطعه الکترونیکی جداگانه را رصد و کنترل کرده و متناسب با دمای هر کانال، سرعت فن مربوطه را تنظیم نمایید. این محصول مناسب کیس کامپیوتر، سرور، ماینر، رادیاتور دستگاه‌های صنعتی، سیستم‌های صوتی، آمپلی‌فایر و پروژه‌های الکترونیکی با نیاز به خنک‌سازی دقیق است.

سوال ۲: مزیت اصلی کنترل دوکاناله دمای مستقل چیست؟
کنترل دمای مستقل دوکاناله به معنی مدیریت متفاوت دما برای دو نقطه یا دو قطعه مختلف است. برای مثال می‌توانید CPU و برد گرافیک را جداگانه خنک کنید یا سیستم تهویه دستگاه ماینر را برای دو بخش جدا کنترل کنید. با استفاده از این قابلیت، بالاترین بهینه‌سازی مصرف انرژی و کاهش صدا و افزایش عمر فن‌ها حاصل می‌شود، چون در هر بخش فقط در صورت نیاز، سرعت فن افزایش می‌یابد.

سوال ۳: دامنه ولتاژ کاری این ماژول چقدر است و چه اهمیتی دارد؟
دامنه وسیع ولتاژ کاری ماژول (DC8 تا 60 ولت) باعث می‌شود بتوانید با انواع فن‌ها و منابع تغذیه کار کنید. هیچ محدودیتی بابت ولتاژ وجود ندارد اما باید توجه داشته باشید که ولتاژ منبع تغذیه حتماً با ولتاژ کاری فن مطابقت داشته باشد تا از آسیب احتمالی به فن جلوگیری شود. برای مثال با فن ۱۲ ولت باید تغذیه ۱۲ ولت بدهید. این تنوع ولتاژ برای پروژه‌های صنعتی و خانگی یک امتیاز بزرگ محسوب می‌شود.

سوال ۴: دقت نمایش دما و سرعت فن در این ماژول به چه صورت است؟
ماژول، دمای لحظه‌ای هر کانال را با دقت ۰.۱ درجه سانتی‌گراد نمایش می‌دهد. دقت اندازه‌گیری با سنسور NTC10K B=3950 برای نمایش دما از -۹.۹ تا ۷۰.۱ درجه سانتی‌گراد (خطا کمتر از ۱ درجه) و برای هر فن نیز سرعت (RPM) را با دقت ۱۰ دور در دقیقه، تا مقدار حداکثر ۹۹۹۰RPM نمایش می‌دهد (سرعت بیشتر را به صورت ۹۹۹ نمایش می‌دهد). این دقت بالا مهم‌ترین ویژگی برای پروژه‌هایی است که به پایش دقیق دما و سرعت فن نیاز دارند.

سوال ۵: چگونه سرعت پایه فن و ناحیه کنترل دما تنظیم می‌شود؟
تنظیمات پایه فن و محدوده کنترل دما با فشردن کلید انجام می‌شود. ابتدا پارامتر L (کمینه/آستانه) را مشخص کرده و سپس H (بیشینه/سرعت کامل) و B (ایمن/دمای خاموشی فن) را مقداردهی می‌کنید. این تنظیمات هر کانال مستقل است و پس از مقداردهی، برنامه در حافظه ماژول ذخیره می‌شود. نمایشگر دیجیتال به شما امکان می‌دهد مقدار تنظیم و وضعیت جاری را به راحتی نظارت کنید.

سوال ۶: نوع و مشخصات سنسور دما چیست و نصب آن چه مزایایی دارد؟
سنسور دما از نوع NTC10K با ضریب B=3950 انتخاب شده که دقت بالا و پایداری مناسبی دارد. محدوده اندازه‌گیری دما از -۹.۹ تا ۹۹.۹ درجه سانتی‌گراد است و خطا کمتر از ۱ درجه سانتی‌گراد (تا دمای ۷۰ درجه) می‌باشد. سیم سنسور معمولا ۱ متر است و نصب آن در کنار قطعه یا محل مورد نظر باعث ثبت دقیق دما و عملکرد بهتر کنترلر می‌شود.

سوال ۷: چگونه عملکرد فن در دماهای پایین بهینه است و صدای آن کاهش می‌یابد؟
یکی از مزایای ماژول، امکان تعریف سرعت پایه پایین برای فن است. وقتی دما پایین باشد، فن با سرعت کم یا خاموش کار می‌کند و فقط در صورت افزایش دما، سرعت آن به تدریج زیاد می‌شود. این موضوع علاوه بر صرفه‌جویی انرژی، صدای فن را در محیط‌های کم‌استفاده یا شب‌ها کاملاً کاهش می‌دهد و تجربه کاری آرام‌تری ایجاد می‌کند.

سوال ۸: جریان کاری ماژول و محدودیت‌های آن چیست؟
جریان مصرفی پنل کنترل در ۱۲ ولت فقط ۳۵ میلی‌آمپر و در ۲۴ ولت و بالاتر نیز کمتر خواهد بود. ماژول محدودیتی برای جریان کاری فن ندارد اما جریان ورودی پین فن روی برد نباید بیشتر از ۳ آمپر باشد. در صورتی که فن با توان بالا استفاده شود، باید سیم تغذیه فن مستقیماً به منبع وصل شود تا ماژول آسیب نبیند.

سوال ۹: آلارم توقف چگونه عمل می‌کند و چه کمکی به ایمنی پروژه می‌کند؟
این ماژول دارای زنگ توقف (Stall Alarm) است که با بوزر خارجی کار می‌کند. اگر سرعت فن به کمتر از ۳۷۵rpm برسد یا فن از کار بیفتد، بوزر هشدار فعال می‌شود و به کاربر اخطار می‌دهد. این قابلیت امنیت و عمر قطعات حساس پروژه را تضمین می‌کند و از آسیب به سخت‌افزار، داغ شدن بیش از حد و سوختن فن جلوگیری خواهد کرد.

سوال ۱۰: قابلیت اندازه‌گیری سرعت فن‌ها در این محصول چگونه است؟
سرعت فن‌ها بین ۱۰ تا ۹۹۹۰RPM با دقت ۱۰RPM اندازه‌گیری و نمایش داده می‌شود. واحد نمایش به صورت *۱۰RPM است. اگر سرعت بالاتر از این مقدار باشد، عدد ۹۹۹ نمایش داده می‌شود. سیستم اندازه‌گیری متناسب فن‌های دو قطبی طراحی شده و بیشتر فن‌های رایج بازار نمایش دقیقی دارند.

سوال ۱۱: ابعاد و وزن ماژول چقدر است و چه تاثیری در نصب دارد؟
ابعاد مدار ۶۵×۶۵×۱۵ میلی‌متر، با فاصله مرکزی سوراخ‌های نصب ۵۶ میلی‌متر و قطر ۳.۲ میلی‌متر است. وزن مادربرد به تنهایی ۲۳ گرم و با سنسورها حدود ۴۰ گرم است. این طراحی فشرده و سبک باعث نصب آسان ماژول حتی در شرایط محدود و فضای کوچک می‌شود.

سوال ۱۲: مراحل راه‌اندازی و تنظیم ماژول چگونه انجام می‌شود؟
راه‌اندازی بسیار ساده است و نیاز به دانش تخصصی ندارد. پس از اتصال منبع تغذیه و فن‌ها، سنسور دما را در محل مناسب نصب و نمایشگر دما را بررسی کنید. با فشردن دکمه OK وارد حالت تنظیمات می‌شوید و به ترتیب پارامترهای L، H و B را مقدار می‌دهید. پس از ذخیره تنظیمات، ماژول آماده به کار است.

سوال ۱۳: LED‌های روی ماژول چه وضعیتی را نشان می‌دهند؟

• LED RUN: هنگام روشن‌شدن فن طبق تنظیمات
• LED °C: نشان‌دهنده نمایش دمای محیط
• LED x10 RPM: با یک بار فشردن کلید +، سرعت فن (در مضرب ۱۰) نمایش داده می‌شود و LED روشن خواهد شد؛ با فشردن مجدد، دوباره به نمایش دما برمی‌گردد و LED خاموش می‌شود

سوال ۱۴: محدوده تنظیم دمای آستانه و سرعت پایه فن چگونه است؟
برای هر فن، دمای L (شروع فعالیت فن)، H (سرعت کامل) و B (دمای خاموش شدن فن) قابل مقداردهی است. برای تنظیم ناحیه دما سریع و دقیق، کافی است مقادیر دلخواه را با دکمه + و - وارد کنید. حداقل سرعت فن از ۱۰ تا ۱۰۰ (هر واحد برابر ۱۰RPM) و محدوده کنترل دما از ۵ تا ۹۴ درجه برای شتابدهنده و ۱۰ تا ۹۹ درجه برای سرعت کامل فن قابل ‌تنظیم است.

سوال ۱۵: قابلیت ذخیره‌سازی تنظیمات و عملکرد پس از قطع برق چیست؟
پس از مقداردهی هر پارامتر و فشردن دکمه OK، تنظیمات در حافظه غیر فرار ماژول ذخیره می‌شود. حتی پس از قطع برق یا ریست شدن مدار، مقادیر تنظیم شده باقی می‌ماند و نیاز به مقداردهی مجدد نیست. این موضوع استفاده مکرر و مطمئن را در پروژه تضمین می‌کند.

سوال ۱۶: ارتباط ولتاژ تغذیه فن و منبع تغذیه اصلی چه اهمیتی دارد؟
هرچند این کنترلر در محدوده ۸ تا ۶۰ ولت کار می‌کند، اما ولتاژ منبع تغذیه باید کاملاً منطبق با فن باشد. استفاده از فن ۱۲ ولتی با منبع ۲۴ ولت منجر به سوختن فن و آسیب کنترلر می‌شود. همیشه ولتاژ منبع را براساس ولتاژ کاری فن انتخاب کنید و مدار را تست کنید تا مطمئن شوید هیچ اختلالی وجود ندارد.

سوال ۱۷: بهترین کاربردهای این ماژول چیست؟

• کیس کامپیوتر و سرورهای حساس
• تهویه و خنک‌کنندگی ماینر، سیستم صوتی و آمپلی‌فایر
• کنترل دمای رادیاتور و یخچال
• سیستم‌های صنعتی و پروژه‌های الکترونیکی DIY
• حفظ امنیت و افزایش عمر تجهیزات با هشدار توقف فن و کنترل مستقل هر کانال فن

سوال ۱۸: ارتباط بین دمای سنسور و سرعت فن چگونه است؟
ارتباط کاملاً خطی و قابل تنظیم است. با افزایش دمای سنسور، سرعت فن در کانال مربوطه افزایش می‌یابد تا در دمای تعریف‌شده با حداکثر سرعت کار کند. اگر دما کاهش یابد، سرعت فن آهسته می‌شود تا حداقل مصرف انرژی و صدای فن ایجاد شود. این حلقه کنترلی بهره‌وری و عمر سیستم را به صورت هوشمندانه افزایش می‌دهد.

سوال ۱۹: قابلیت کار با فن‌های صنعتی و رومیزی چگونه است؟
از فن‌های کوچک رومیزی تا مدل‌های بزرگ صنعتی را می‌توان با این دستگاه مدیریت کرد. فقط کافی است فن دارای ۴ سیم (PWM و تاکومتر) بوده و جریان آن از ۳ آمپر بیشتر نباشد. برای فن‌های با جریان بالاتر، سیم تغذیه فن به صورت جداگانه به منبع وصل شود. همچنین قابلیت پشتیبانی از فن‌های EC EBM هم وجود دارد.

سوال ۲۰: راه‌اندازی بوزر هشدار (بوق هشدار) و کاربرد ایمنی آن چیست؟
برای فعال‌سازی آلارم توقف خارجی (بوزر)، کافی است سیم مربوطه را به خروجی مشخص‌شده روی برد وصل کنید؛ در حالت پیش‌فرض زنگ خاموش است اما می‌توانید با فشردن کلید وضعیت آن را تغییر دهید. این ویژگی امنیتی در پروژه‌های صنعتی، سرورها یا ماینرها بسیار مهم است و سریعا کاربر را از توقف فن یا داغ شدن بیش از حد مطلع می‌سازد.

سوال ۲۱: پشتیبانی و سازگاری با فن‌های دو قطبی به چه معناست؟
سیستم اندازه‌گیری RPM در این کنترلر برای انواع فن‌های سیگنال دو قطبی طراحی شده، به همین دلیل بیشتر فن‌های بازار را با دقت مناسب پشتیبانی می‌کند. لازم نیست فن خاصی تهیه کنید؛ فقط مشخصات جریان، ولتاژ و نوع سیگنال فن بررسی شود تا بیشترین سازگاری حاصل شود.

سوال ۲۲: نحوه نمایش و تغییر پارامترهای تنظیمی چگونه است؟
با فشردن دکمه OK و کلیدهای + و -، می‌توانید بین نمایش دما و سرعت فن برای هر کانال جابجا شوید و وضعیت LEDها را مشاهده کنید. این رابط کاربری ساده باعث می‌شود حتی افراد مبتدی هم به راحتی تنظیمات و مانیتورینگ سیستم را انجام دهند.

سوال ۲۳: آیا این دستگاه برای محیط‌هایی با نویز الکتریکی مناسب است؟
بله. طراحی صنعتی و مدارهای محافظ داخلی دستگاه باعث مقاومت بالای آن در مقابل نویزهای الکتریکی یا ولتاژهای ناگهانی می‌شود و برای استفاده طولانی‌مدت در محیط‌های صنعتی یا سرورها بهترین انتخاب است.

سوال 24: آیا می توان بیشتر از 2 فن استفاده کرد ؟

در ماژول کنترل دور فن دوکاناله PWM چهار سیمه با نمایشگر دیجیتال، اساساً امکان کنترل و مانیتورینگ دو فن به صورت مستقل و همزمان وجود دارد، چون مدار و نرم‌افزار دستگاه برای همین تعداد طراحی شده است.

اگر بخواهید بیشتر از دو فن استفاده کنید، فقط در شرایط خاص زیر ممکن است:

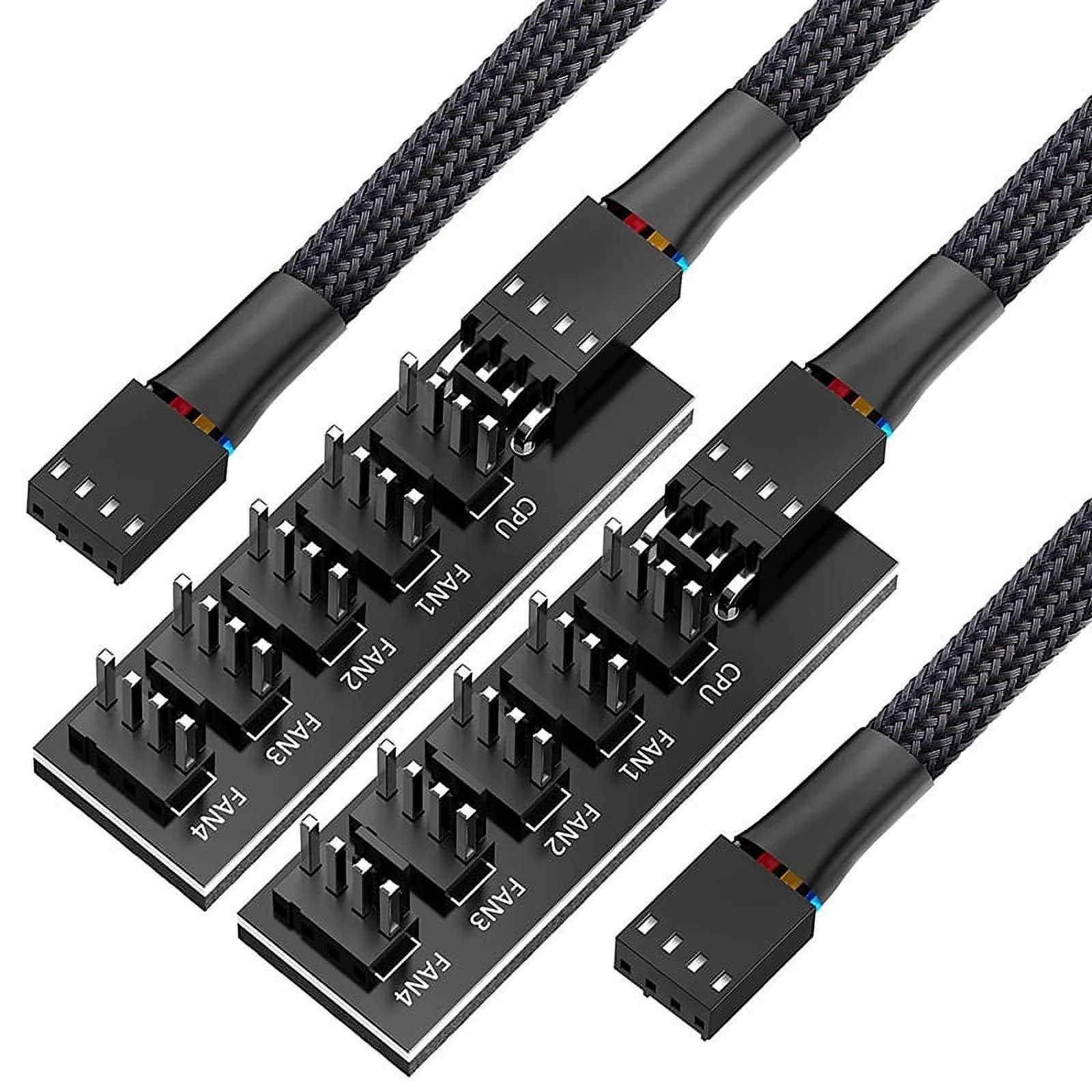

- می‌توانید چند فن مشابه را به صورت موازی به یک کانال وصل کنید، اما مجموع جریان مصرفی نباید از ۳ آمپر برای هر کانال بیشتر شود. می توانید از هاب فن موجود در فروشگاه استفاده کنید


- در این حالت، همه فن‌های متصل به یک کانال با سرعت مشابه کار می‌کنند و کنترل و نمایش RPM فقط مربوط به همان کانال (نه تک تک فن‌ها) خواهد بود.
- اگر به کنترل مستقل برای هر فن یا مانیتورینگ دقیق تک‌تک فن‌ها نیاز دارید، باید از چند ماژول موازی یا مدل‌های با کانال‌های بیشتر استفاده کنید.
پس به طور خلاصه:
- تعداد فن‌ها محدود به ۲ عدد برای کنترل مستقل است.
- امکان وصل موازی چند فن وجود دارد، ولی تنظیم و نمایش RPM فقط کلی خواهد بود و مجموع جریان اهمیت دارد.
اگر فن‌های با جریان بالا یا نیاز به کنترل جداگانه دارید، پیشنهاد می‌شود از ماژول‌های چند کاناله یا چند کنترلر استفاده کنید.

مدل‌های دیگر ماژول کنترل دور فن در سایت الکترواکسپرس که می توانید با کلیک برروی عکس بررسی و مطالعه کنید:

1. ماژول کنترل دور فن PWM 12v DC با تغییر دما مدل HW-585
   لینک محصول:
2. ماژول دماسنج و کنترل دور فن دوکاناله PWM چهار سیمه با نمایشگر دیجیتال
   لینک محصول:
3. ماژول کنترل دور فن هوشمند با تغییر دما 3 سیم (12v DC) مدل SRK IC
   لینک محصول:
4. ماژول دماسنج و کنترل دور فن 4 سیم PWM با تنظیم اتوماتیک و قابلیت تایمینگ معکوس
   لینک محصول:
5. سوئیچ تنظیم دما برای فن (4 سیم) با آلارم و IC STK
   لینک محصول:

نتیجه‌گیری :
ماژول دماسنج و کنترل دور فن دوکاناله PWM چهار سیمه الکترواکسپرس با نمایشگر دیجیتال و بوزر خارجی، راهکاری فنی و حرفه‌ای برای مدیریت هوشمند خنک‌کنندگی انواع تجهیزات الکترونیکی و صنعتی است. با امکان کنترل و مانیتورینگ دو فن به‌صورت مستقل، تنظیم دقیق دمای شروع و حداکثر سرعت فن، آلارم توقف، صرفه‌جویی در انرژی، کاهش صدا، افزایش عمر فن‌ها و سازگاری با فن‌های رومیزی و صنعتی، این محصول انتخاب ایده‌آل برای افزایش بهره‌وری و ایمنی سیستم‌های حساس خواهد بود.
