ماژول کنترل دور فن PWM 12v DC با تغییر دما مدل HW-585

مشخصات :

• ولتاژ ورودی : 12 ولت
• ماکزیمم جریان خروجی از کل خروجی : 5 آمپر
• رنج خروجی:

1. خروجی اول: 20 تا 100 درصد توان و یا 40 تا 100 توان با ON کردن کلید TFL
2. خروجی دوم و سوم : 10 تا 100 درصد توان

• سنسور دما :  NTC B 3950 Thermistor 50K

روی ماژول دو پتانسیومتر و یک دیپ سوئیچ 5 تایی تعبیه شده تا شما با توجه به نیاز خود ماژول را تنظیم کنید.

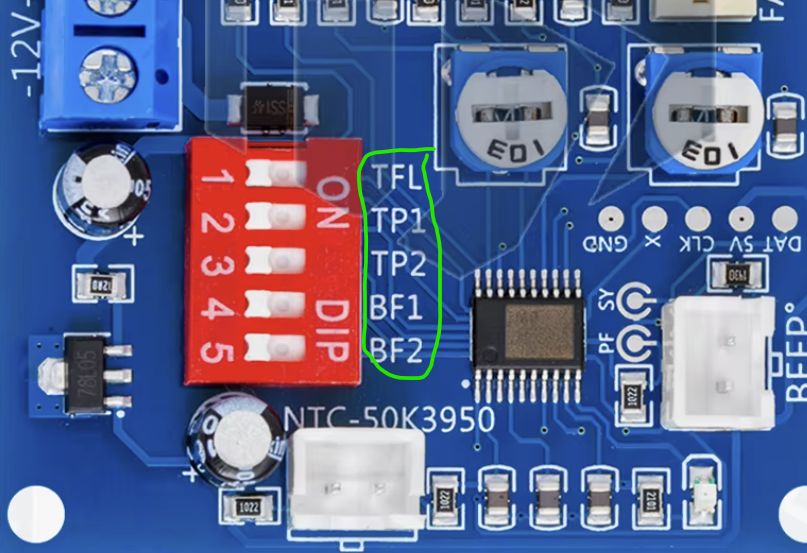

در عکس زیر  TP1 و TP2 وTFL مشخص شده است :

توجه: سوکت فن شماره 1 قابلیت افزایش دمای تدریجی با توجه به مقدار دما را داراست تا با توجه به دمای جسمی که میباست خنک شود سرعت فن نیز بیشتر شود. اینکار باعث میشود عمر فن بالاتر رفته، در مصرف برق صرفه جویی شود و صدای آزار دهنده فن کاسته شود. سوکت های فن 2 و 3 دارای قابلیت تنظیم دستی PWM هستند و با پتانسیومتر ها سرعت آنها قابل تنظیم است.

• پتانسیومتر 1 : برای تنظیم PWM و سرعت فن 2 میباشد. (10% الی 100%)
• پتانسیومتر 2 : برای تنظیم PWM و سرعت فن 3 میباشد. (10% الی 100%)

دیپ سوئیچ :

• TFL : برای تنظیم حداقل سرعت فن 1 میباشد ( سرعتی که فن در حالت عادی، قبل از رسیدن به دمای آستانه میچرخد). در صورت ON روی 40% و در صورت OFF روی 20% سرعت میچرخد. باید توجه داشته باشید که برخی از فن ها با سرعت پایین نمیتوانند شروع به کار کنند؛ درصورتی که فن شما روی 20% نتوانست شروع به چرخش کند میبایست روی 40% تنظیم کنید.

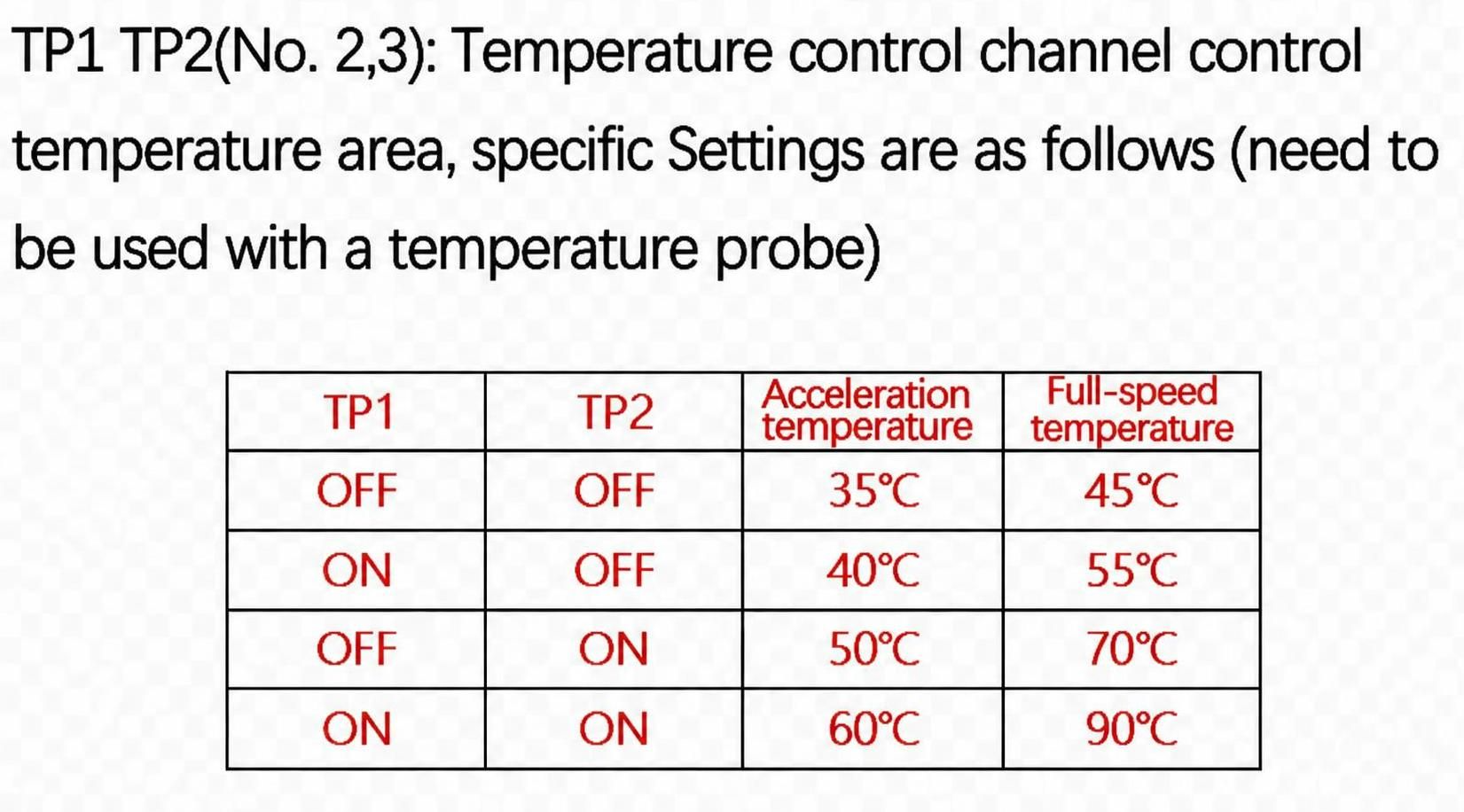

• TP1 و TP2 : برای تنظیم آستانه دمای فن 1 ( دمایی که وقتی به آن رسید فن شروع به افزایش سرعت میکند) و حداکثر دما فن 1 ( دمایی که وقتی به آن رسید فن با ماکزیمم سرعت خود کار کند) به کار برده میشود.

جدول تنظیم آن به صورت زیر است :

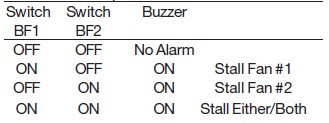

• BF1 و BF2 : برای تنظیم تشخیص توقف فن 1 یا 2 یا هردو. حداقل سرعت هشدار توقف 700-800 دور در دقیقه میباشد.

جدول تنظیم آن به صورت زیر است :

• Input voltage:DC12V
• Circuit load capacity: maximum current per output 5A, the bus currents up 9A
• Output Range: The first channel 20% -100%, or 40% -100% (TFL = ON)
• The second & third channel 10% -100%
• Temperature probe parameters: 50K B = 3950
• Thermostat temperature zone error: error depending on the temperature probe, generally 3-5%
• Stall alarm minimum speed: 700-800 rpm

روی ماژول دو پتانسیومتر و یک دیپ سوئیچ 5 تایی تعبیه شده تا شما با توجه به نیاز خود ماژول را تنظیم کنید.

توجه: سوکت فن شماره 1 قابلیت افزایش دمای تدریجی با توجه به مقدار دما را داراست تا با توجه به دمای جسمی که میباست خنک شود سرعت فن نیز بیشتر شود. اینکار باعث میشود عمر فن بالاتر رفته، در مصرف برق صرفه جویی شود و صدای آزار دهنده فن کاسته شود. سوکت های فن 2 و 3 دارای قابلیت تنظیم دستی PWM هستند و با پتانسیومتر ها سرعت آنها قابل تنظیم است.

• پتانسیومتر 1 : برای تنظیم PWM و سرعت فن 2 میباشد. (10% الی 100%)
• پتانسیومتر 2 : برای تنظیم PWM و سرعت فن 3 میباشد. (10% الی 100%)

دیپ سوئیچ :

• TFL : برای تنظیم حداقل سرعت فن 1 میباشد ( سرعتی که فن در حالت عادی، قبل از رسیدن به دمای آستانه میچرخد). در صورت ON روی 40% و در صورت OFF روی 20% سرعت میچرخد. باید توجه داشته باشید که برخی از فن ها با سرعت پایین نمیتوانند شروع به کار کنند؛ درصورتی که فن شما روی 20% نمیتوتنست شروع به چرخش کند میبایست روی 40% تنظیم کنید.
• TP1 و TP2 : برای تنظیم آستانه دمای فن 1 ( دمایی که وقتی به آن رسید فن شروع به افزایش سرعت میکند) و حداکثر دما فن 1 ( دمایی که وقتی به آن رسید فن با ماکزیمم سرعت خود کار کند) به کار برده میشود.

جدول تنظیم آن به صورت زیر است :

• BF1 و BF2 : برای تنظیم تشخیص توقف فن 1 یا 2 یا هردو. حداقل سرعت هشدار توقف 700-800 دور در دقیقه میباشد.

جدول تنظیم آن به صورت زیر است :

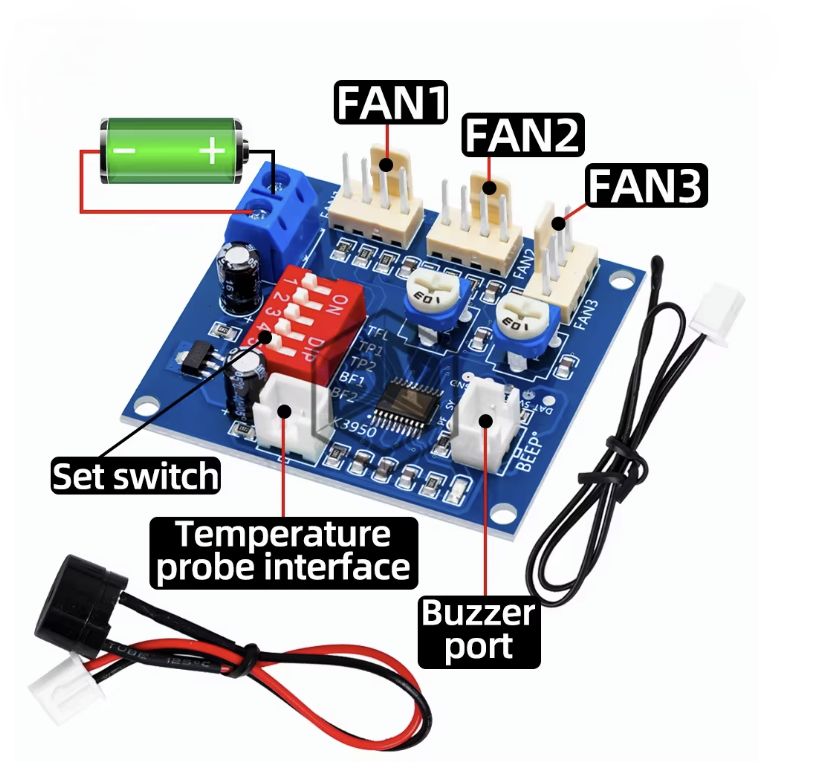

شماتیک کلی محصول

• سیستم های گیمینگ
• ماینر ها
• کامپیوتر های خانگی
• آمپلی فایر ها و سیستم های صوتی
• کیس های کامپیوتر
• تعمیر یخچال
• کنترل چرخش هوای درون یخچال

سوال 1: ماژول کنترل دور فن PWM مدل HW-585 چیست و چه کاربردهایی دارد؟
ماژول کنترل دور فن PWM مدل HW-585 یک کنترلر حرفه‌ای، اقتصادی و بسیار پرکاربرد برای تنظیم سرعت فن‌های DC است. با استفاده از تکنیک مدولاسیون پهنای پالس (PWM)، این ماژول سرعت فن‌ها را متناسب با دمای واقعی محیط یا قطعه مورد نظر تغییر می‌دهد. ماژول برای خنک‌سازی انواع کیس کامپیوتر، سرور، ماینر، آمپلی‌فایر، سیستم‌های صوتی، یخچال و تجهیزات صنعتی مناسب است و با کاهش مصرف برق و نویز فن، عمر فن را بطور قابل توجهی افزایش می‌دهد.

سوال 2: مزایای اصلی استفاده از این ماژول نسبت به روش‌های سنتی چیست؟
برخلاف کنترل‌های دستی، ماژول HW-585 قادر است سرعت فن را به صورت هوشمند و خودکار براساس دما و شرایط محیط تنظیم کند. این روش باعث کاهش مصرف انرژی، کاهش صدا، افزایش عمر مفید فن و هشداردهی خودکار در صورت خرابی یا توقف فن می‌شود که امنیت و عملکرد پایدار سیستم را تضمین می‌کند.

سوال 3: ولتاژ و جریان کاری این ماژول چقدر است؟
این ماژول با ولتاژ ورودی 12 ولت کار می‌کند و  مجموع خروجی آن تا 5 آمپر جریان را می‌تواند تامین کند. مجموع جریان باس نیز تا 9 آمپر پشتیبانی می‌شود و برای ماسفت‌های فن‌های با توان بالا مناسب است.

سوال 4: چند خروجی دارد و هر خروجی چه قابلیت‌هایی دارد؟
ماژول دارای سه خروجی مستقل است:

• خروجی اول: امکان تنظیم سرعت بین 20 تا 100 درصد توان یا 40 تا 100 درصد (با فعال‌سازی سوئیچ TFL)
• خروجی دوم و سوم: تنظیم دستی سرعت بین 10 تا 100 درصد توان با پتانسیومترها
  این طراحی باعث می‌شود در پروژه‌هایی با چند فن بتوانید تنظیمات سفارشی برای هر فن داشته باشید.

سوال 5: سنسور دمایی این ماژول چه مشخصاتی دارد و نحوه عملکرد آن چگونه است؟
ماژول HW-585 به سنسور حرارتی NTC B 3950 Thermistor 50K مجهز شده است که دقت بالایی در اندازه‌گیری دما دارد. خطای اندازه‌گیری دما حدود 3 تا 5 درصد و طول کابل سنسور به اندازه کافی برای نصب آسان است. این سنسور دائماً دما را مانیتور می‌کند و فرمان تغییر سرعت فن را ارسال می‌کند.

سوال 6: چگونه سرعت فن 1 براساس دما تنظیم می‌شود؟
سوکت فن شماره 1 قابلیت افزایش تدریجی سرعت براساس افزایش دما را دارد تا فن، متناسب با نیاز سیستم فعال‌تر شود. ابتدا با فعال شدن سوئیچ TFL می‌توانید حداقل سرعت فن را مشخص کنید، سپس با رسیدن دما به آستانه مشخص‌شده، فن شروع به افزایش سرعت می‌کند تا در دمای حداکثری با سرعت کامل فعالیت کند. این ویژگی باعث کاهش صدا و مصرف برق می‌شود.

سوال 7: نحوه تنظیم سرعت فن‌های 2 و 3 چگونه است؟
فن‌های دوم و سوم دارای کنترل سرعت دستی هستند و با دو پتانسیومتر روی برد، سرعت هر فن بین 10 تا 100 درصد قابل تنظیم است. این قابلیت مناسب پروژه‌هایی است که نیاز به کنترل مستقل چند فن به صورت دستی وجود دارد.

سوال 8: دیپ سوئیچ‌های روی ماژول چه وظیفه‌ای دارند؟

• TFL: تعیین حداقل سرعت فن 1، اگر ON شود فن با 40% پاور می‌چرخد و اگر OFF باشد با 20%، مناسب فن‌هایی که نمی‌توانند با سرعت خیلی پایین راه‌اندازی شوند.
• TP1 و TP2: تنظیم دمای آستانه و حداکثر فن 1.
• BF1 و BF2: فعال یا غیرفعال‌سازی تشخیص توقف برای فن 1 و 2، با قابلیت هشدار بوق اگر RPM فن پایین‌تر از 700-800 باشد.

سوال 9: ماژول چه مکانیسم هایی برای هشدار خرابی فن دارد؟
در صورت کاهش RPM فن به کمتر از 700-800 دور (یعنی فن متوقف یا خراب شود)، بلافاصله صدای بوق هشدار فعال می‌شود و ماژول فن را از مدار خارج می‌کند. پس از رفع مانع یا خرابی، فن مجدداً به مدار برمی‌گردد. این قابلیت موجب حفاظت از تجهیزات و اطلاع‌رسانی سریع به کاربر می‌شود.

سوال 10: چگونه حداقل و حداکثر سرعت فن را با ماژول تنظیم کنیم؟
حداقل و حداکثر سرعت فن 1 با سوئیچ TFL و دیپ سوئیچ‌های TP1، TP2 تعیین می‌شوند. برای فن‌های 2 و 3 با استفاده از پتانسیومترها مقدار PWM دلخواه را تنظیم کنید تا سرعت فن‌ها بسته به نیاز پروژه مطابقت داشته باشد.

سوال 11: فرق عملکرد فن 1 با فن‌های 2 و 3 چیست؟
فن 1 کنترل سرعت هوشمندی براساس دما دارد و با رسیدن به دمای آستانه، سرعتش تدریجی افزایش می‌یابد. اما فن 2 و 3 کنترل دستی دارند و میزان PWMشان ثابت است تا کاربر مقدار دلخواه را انتخاب کند.

سوال 12: آیا ماژول برای فن‌های PWM و سه سیم مناسب است؟
ماژول مخصوص فن‌های DC و PWM طراحی شده و با بیشتر فن‌های سه یا چهار سیم بازار سازگار است. کنترل هوشمند و هشدار توقف برای فن‌هایی فعال می‌شود که سیم تاکومتر یا سنسور سرعت دارند.

سوال 13: دقت کنترل دما و تاثیر آن روی عملکرد کلی چطور است؟
دقت کنترل دما بستگی به کیفیت سنسور دارد (معمولاً خطا 3-5%). هر چقدر سنسور دقیق‌تر باشد عملکرد ماژول در خاموش‌کردن یا تغییر سرعت فن بهتر خواهد بود و از آسیب دیدن قطعات جلوگیری می‌شود.

سوال 14: جداسازی فن از مدار در صورت توقف یا خراب شدن چگونه عمل می‌کند؟
در صورت شنیدن صدای بوق هشدار، ماژول به صورت ایمن فن متوقف‌شده را از مدار خارج می‌کند تا از اختلال و آسیب به سیستم جلوگیری شود. پس از رفع مانع یا خرابی، فن مجدداً بدون نیاز به راه‌اندازی مجدد به مدار بازمی‌گردد.

سوال 15: تفاوت عملکرد کلید TFL با سایر سوئیچ‌ها در چیست؟
کلید TFL مخصوص تعیین حداقل سرعت کاری فن 1 است. اگر برخی فن‌ها با سرعت پایین (20%) نمی‌توانند شروع به کار کنند باید TFL را ON کنید تا فن با سرعت بالاتر (40%) استارت بزند و از توقف یا آسیب به فن جلوگیری شود.

سوال 16: تجهیزات و پروژه‌هایی که از این ماژول سود می‌برند کدامند؟

• کامپیوترهای خانگی و حرفه‌ای
• سیستم‌های خنک‌سازی گیمینگ و ماینرها
• آمپلی‌فایرها و تجهیزات صوتی
• یخچال، سیستم‌های تهویه و کنترل دمای داخلی
• مدارهای صنعتی و پروژه‌های الکترونیکی

سوال 17: هشدار توقف فن چه تاثیر امنیتی دارد؟
هشدار توقف و قطع مدار در صورت خرابی یا توقف فن، علاوه بر افزایش امنیت و محافظت تجهیزات، موجب اطلاع‌رسانی سریع به کاربر می‌شود تا جلوی داغ شدن اجزای حساس یا ایجاد آسیب برقی گرفته شود. این قابلیت در پروژه‌های حساس بسیار مهم است.

سوال 18: نصب و راه‌اندازی ماژول چگونه است؟
نصب ماژول بسیار ساده است. کافی است ولتاژ 12 ولت را به ورودی بدهید؛ فن‌ها را به خروجی‌ها متصل کنید و سنسور دما را در محل مناسب نصب کنید. تنظیمات با دیپ سوئیچ و پتانسیومتر به راحتی انجام می‌شود و هیچ دانش تخصصی لازم نیست.

سوال 19: آیا تنظیمات ماژول بعد از قطع برق حفظ می‌شود؟
بله، تنظیمات ماژول با دیپ سوئیچ و پتانسیومترها حتی پس از قطع برق حفظ می‌شوند و پس از وصل مجدد نیازی به راه‌اندازی دوباره نیست. این موضوع کار با ماژول را بسیار راحت‌تر و مطمئن‌تر می‌کند.

سوال 20: نحوه انتخاب فن مناسب برای استفاده با این ماژول؟
فن شما باید به ولتاژ و جریان خروجی ماژول مطابقت داشته باشد (مثلاً 12 ولت، حداکثر 5 آمپر). برای بهره‌مندی از هشدار خرابی و کنترل هوشمند، پیشنهاد می‌شود از فن‌هایی با سیم تاکومتر استفاده کنید، همچنین فن‌هایی که حداقل سرعت آن‌ها قابل راه‌اندازی باشد برای پارامتر TFL مهم است.

سوال21: آیا می‌توان از چند فن به صورت همزمان استفاده کرد؟

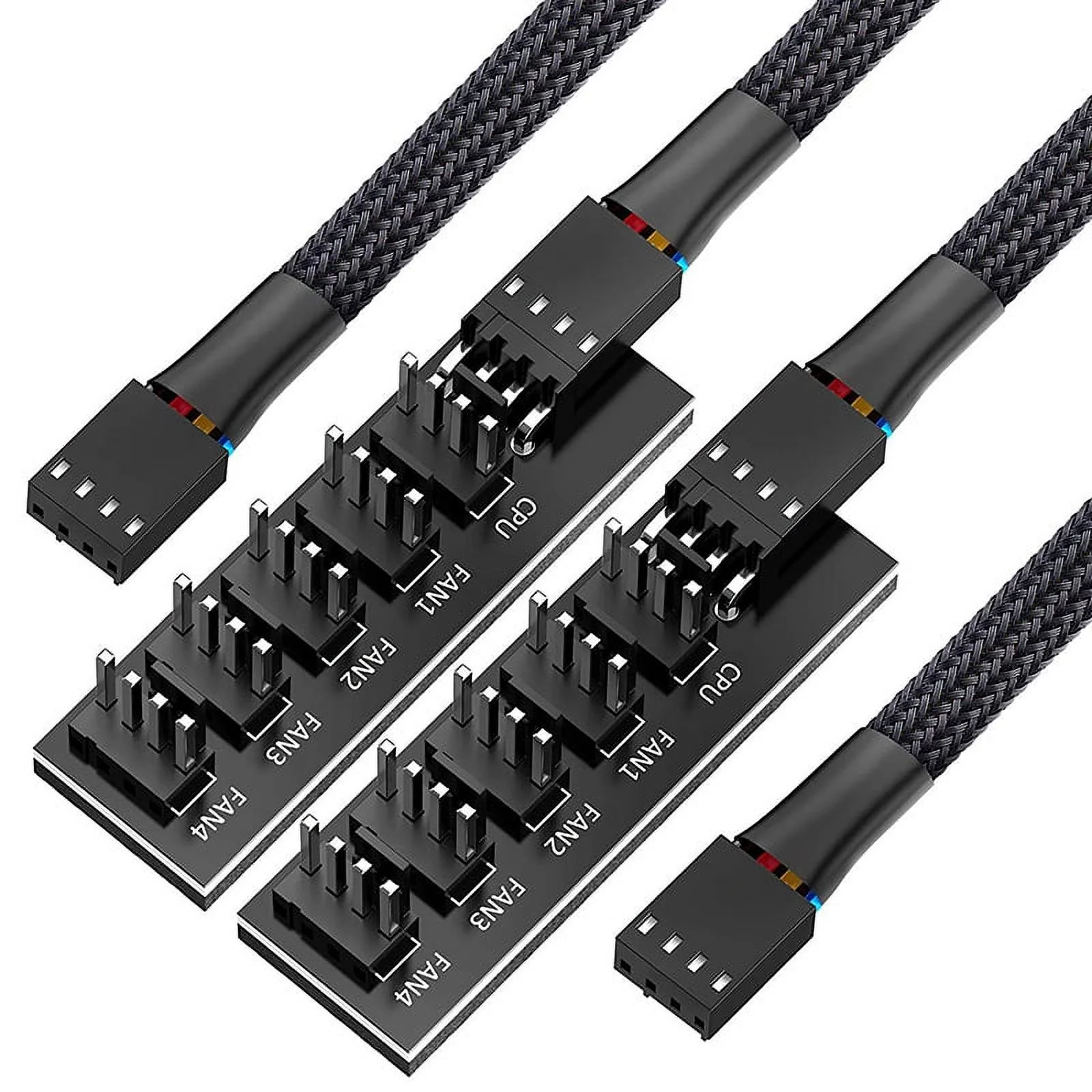

پاسخ: در حالت عادی خروجی تنها برای یک فن طراحی شده است و تا ۳ آمپر را پشتیبانی می‌کند. با این حال، در صورت نیاز می‌توان از فن‌های مشابهی که مجموع جریان آن‌ها از این حد تجاوز نکند، به صورت موازی استفاده کرد.یا از هاب فن استفاده کنید .
