کانکتور نری USB TYPE-C 3.1 شارژ سریع 5 آمپر برد مشکی- سرکابلی سفید

مشخصات

• مدل:  Type-C 3.1نری کاور دار
• تعداد پین: 24
• قابلیت انتقال دیتا: دارد
• رنگ: سفید
• تعداد پد لحیم: 4عدد
• جریان : 5 آمپر (Rated Current: 5A)
• دمای کاری: 25- الی 85 درجه سانتی گراد

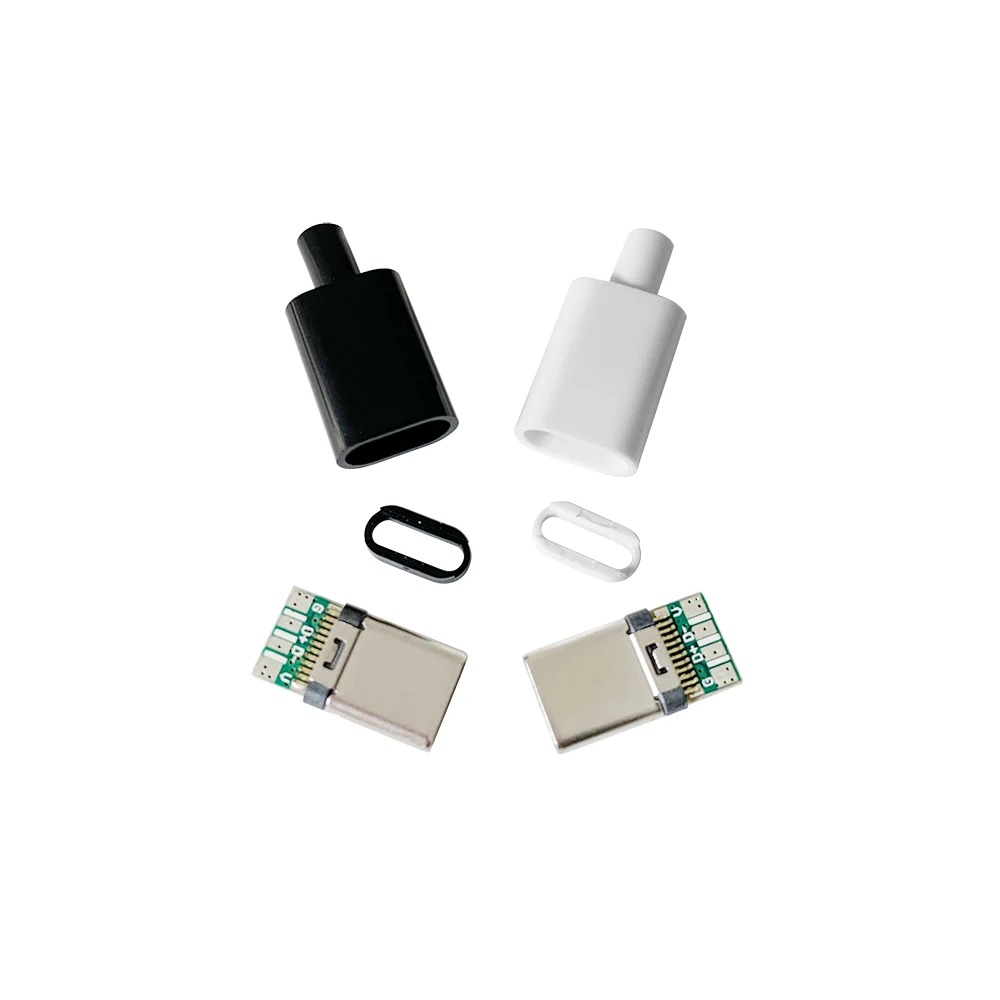

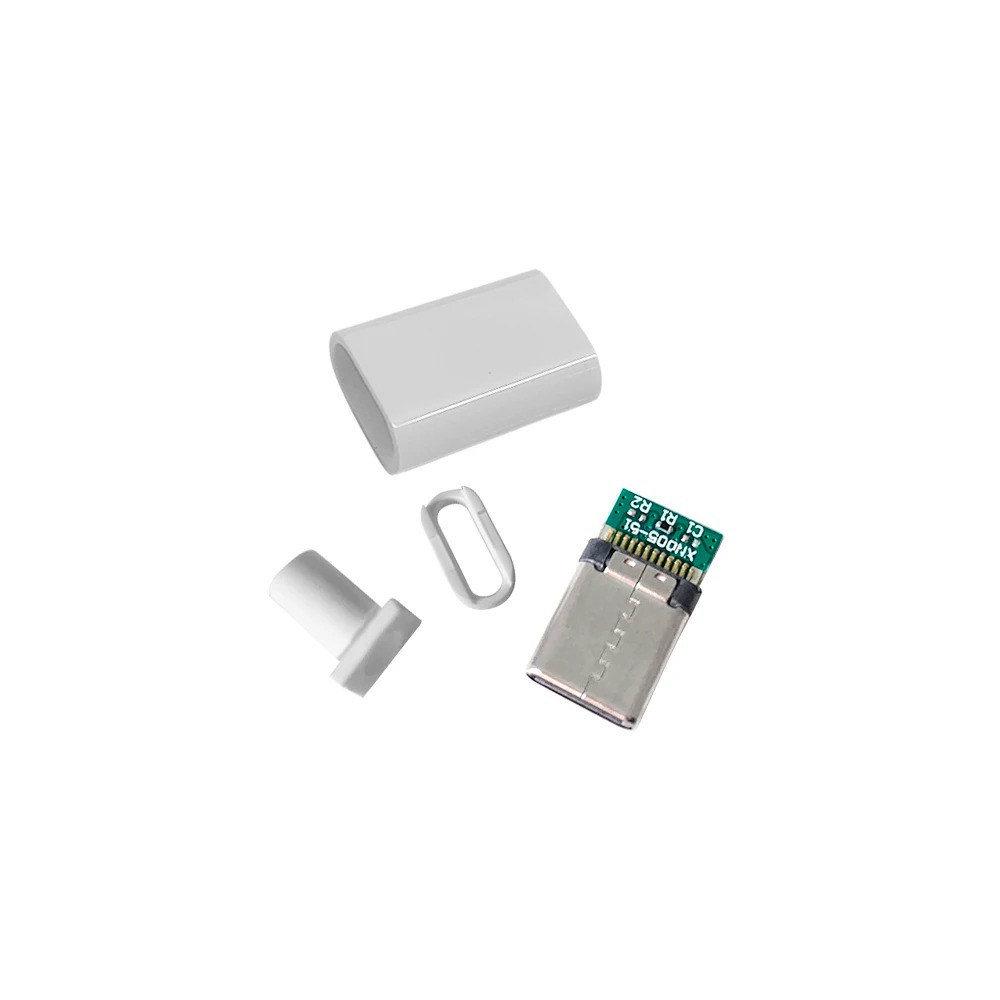

• اقلام همراه: کاور، درپوش، محافظ کابل
• طراحی قابل برگشت (Reversible): جهت‌گیری فیش Type-C و سمت کابل به‌صورت معکوس‌پذیر طراحی شده‌اند که کاربری ساده‌تر و اتصال سریع‌تر را تضمین می‌کند.
• امکان لحیم‌کاری دستی: با توجه به طراحی پایه‌ها، شما می‌توانید کابل یا سیم را به‌صورت دستی لحیم کنید و براحتی روی PCB نصب نمایید؛ مناسب سازندگان و تعمیرکاران.

کاربردها:

1. اتصال و شارژ دستگاه‌های موبایل
   • استفاده برای شارژ گوشی‌ها و تبلت‌های مجهز به پورت USB‑C؛ مناسب کابل‌های شارژ رومیزی و پاوربانک.
2. انتقال داده بین دستگاه‌ها
   • ساخت کابل‌های USB‑C برای همگام‌سازی فایل بین گوشی، تبلت و لپ‌تاپ (در صورت پشتیبانی از دیتای USB 2.0/3.x).
3. ساخت کابل‌های شارژ سریع (PD)
   • به‌کارگیری در کابل‌های پشتیبانی‌کننده از پروتکل Power Delivery برای شارژ سریع لپ‌تاپ‌ها، تبلت‌ها و گوشی‌ها (در صورت طراحی مناسب و سیم‌بندی درست).
4. کابل‌های صوتی و تصویری (Alt Mode)
   • در کابل‌هایی که از Alternate Mode پشتیبانی می‌کنند، برای انتقال ویدئو (مانند DisplayPort over USB‑C) و صدا به نمایشگرها و داک‌ها قابل استفاده است.
5. لوازم جانبی و ادوات کوچک
   • ساخت کابل برای هدفون‌ها، مبدل‌ها (مثل USB‑C به USB‑A)، رم ریدرها و دانگل‌های مختلف.
6. تعمیر و جایگزینی کابل‌ها
   • مناسب تعمیرکاران برای تعویض کانکتورهای خراب روی کابل‌ها یا ساخت کابل‌های سفارشی.

نکات راه اندازی:

• به ترتیب متصل کردن قطعات دقت کنید.

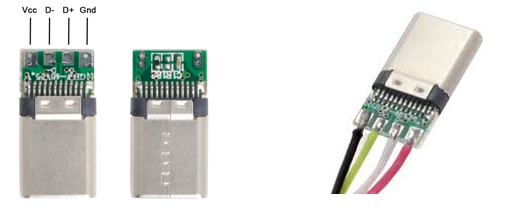

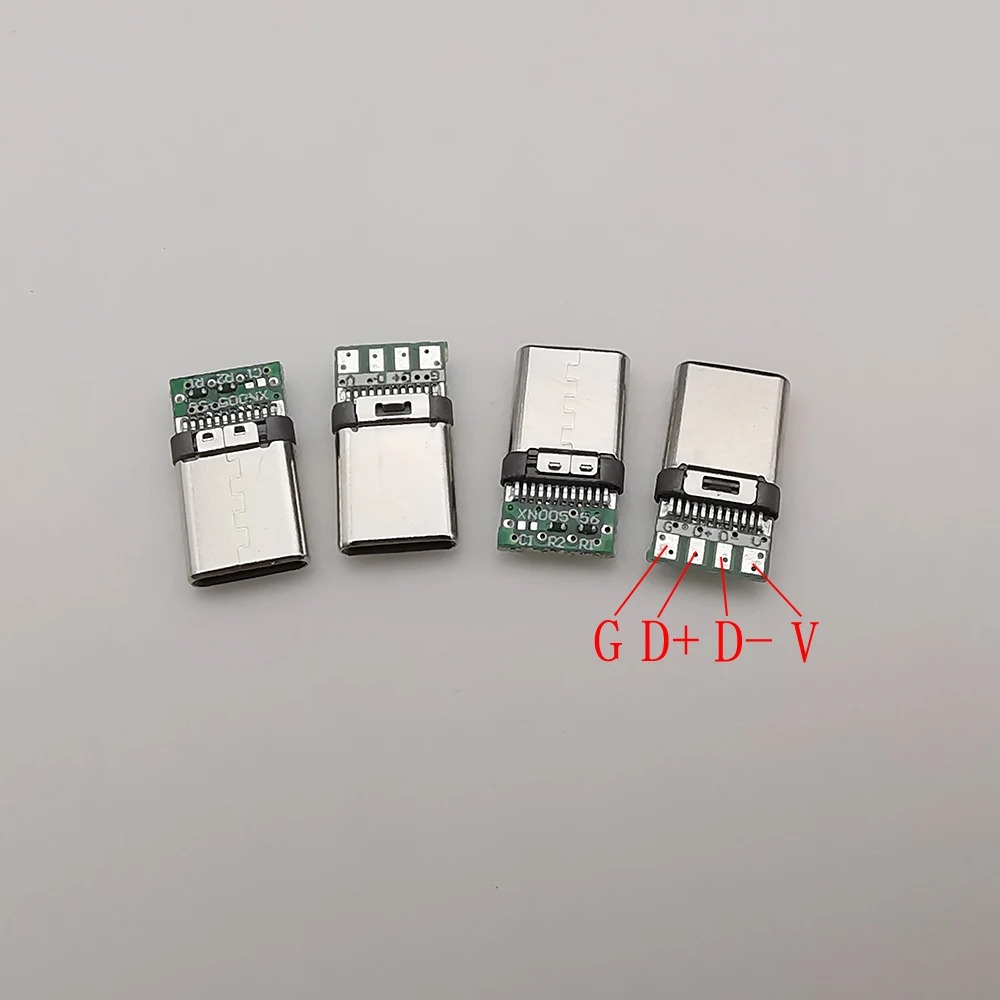

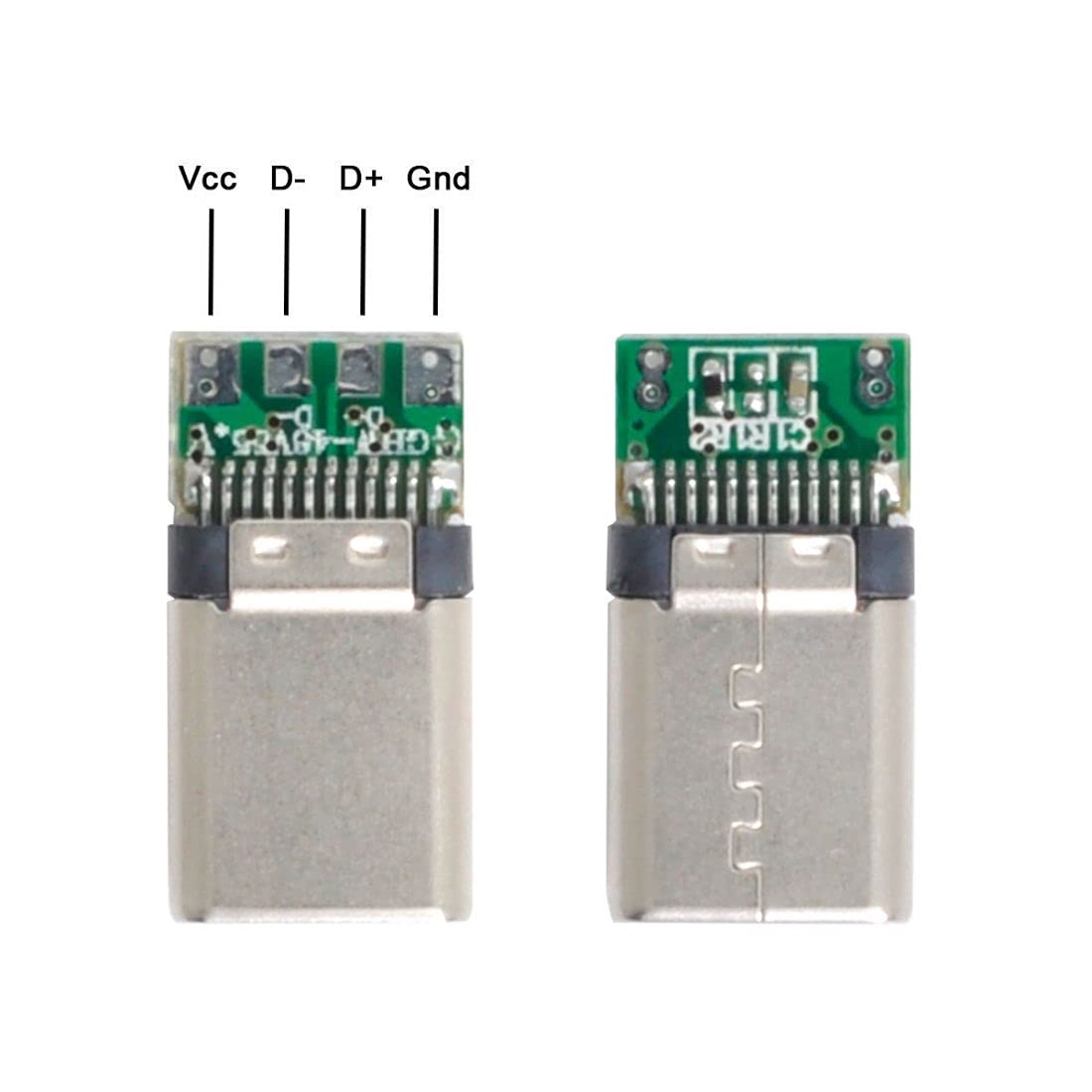

• در صورتی که نیاز به انتقال دیتا ندارید دو سیم VCC و GND کفایت میکند.
• برای انتقال دیتا باید 4 پد را لحیم کنید.
• توجه داشته باشید که سیم ها جابجا لحیم نشوند.

Type:USB Type C

Model Number:TYPE-C 4 cores

Place of Origin:Guangdong, China

Packaging: reel

Product name: TYPE-C 24P connector with board

Color: White

Type: Type-C interface

Temperature Range:-25℃~+85℃

Insertion Force:5N~20N

Contact Resistance:40mΩ MAX

INSULATION RESISTANCE:100MΩ Min
