سوکت USB Type-C 3.1 مادگی با پایه پیچی یک کانکتور کاربردی و باکیفیت برای انواع پروژههای الکترونیکی، تعمیرات و ساختهای DIY است. این محصول از استاندارد USB 3.1 پشتیبانی میکند و برای انتقال داده با سرعت بالا و شارژ مطمئن طراحی شده است. وجود مدلهای 2 پین، 4 پین، 5 پین و 6 پین باعث میشود بتوانید متناسب با نیاز مدار، گزینه مناسب را انتخاب کنید. همچنین صفحه نصب پیچی، اتصال را محکمتر کرده و پایداری بیشتری در برابر لرزش و استفاده طولانیمدت فراهم میسازد. این سوکت برای تعمیرات، نمونهسازی و پروژههای صنعتی و خانگی بسیار مناسب است. برند JCD و طراحی جمعوجور آن، این محصول را به گزینهای قابل اعتماد برای کار با رابط USB Type-C تبدیل کرده است.
- مشخصات :
- استاندارد: USB 3.1
- تعداد پین: 6 پین
- نوع نصب: پایه پیچی رو پنلی
- کاربرد: تعمیرات، DIY، نمونهسازی، ارتقای دستگاهها
- برند: JCD
- کشور سازنده: چین
- وزن سوکت: 0.040 کیلوگرم
- ویژگیها: نصب محکم، طراحی جمعوجور، مناسب انتقال داده و شارژ
- نوع نصب: رو پنلی
- متریال: فلز و pcb
- تعداد پین: 6
- حداکثر ولتاژ: 30 ولت
- حداکثر جریان عبوری: 5 آمپر
- مناسب برای انواع دیوایسها شامل لپتاپها، تلفنهای همراه، تجهیزات صوتی/تصویری و سیستمهای اتوماسیون صنعتی.
- دارای 24 پین (استاندارد USB-C) – پشتیبانی از USB 2.0 / 3.0 / 3.1 / و PD (Power Delivery)
- مصرف جریان: پشتیبانی از شارژ سریع (Fast Charging)
- قابلیت استفاده در بردهای PCB و اتصالات لحیمی یا SMT
- طراحی رو پنلی فلزی که durability و استحکام بالایی را در محیطهای صنعتی فراهم میکند.
- این پورت شارژ از رزین باکیفیت و قطعات الکترونیکی ساخته شده و ساختاری محکم و بادوام دارد. در برابر سایش و فرسودگی مقاوم است و حتی در استفاده مکرر نیز عملکرد قابل اعتمادی ارائه میدهد.
- نصب و نحوه اتصال

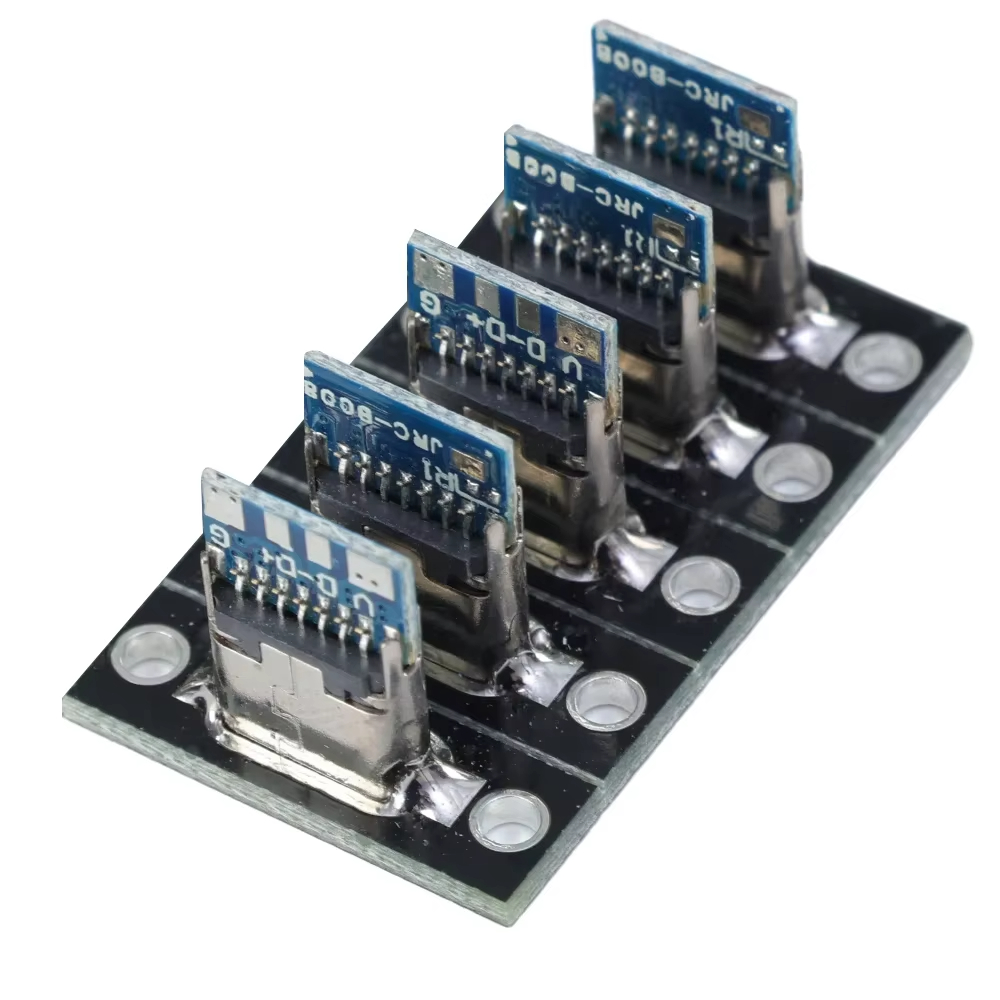

کانکتور دارای برد PCB داخلی و پایههای لحیمی/SMT است که امکان نصب مستقیم روی برد و یا سیمکشی با هدرهای مناسب را فراهم میکند. برای نصب رو پنلی کافیست برش مطابق ابعاد انجام شود، کانکتور در محل قرار گیرد و با پیچ یا فیکسچر مربوطه محکم گردد. توجه کنید که برای بهرهبرداری از ویژگیهای PD و سرعتهای بالای داده، از سیمکشی و کابلهای استاندارد USB‑C با کیفیت استفاده نمایید.
- High-quality Type-C USB 3.1 socket connector This Type-C Socket supports USB 3.1 standards with reliable performance for high-speed data transfer and charging. Ideal for DIY electronics and device upgrades.
- Multiple pin configurations available Available in 2Pin, 4Pin, 5Pin, and 6Pin options, this connector suits various circuit designs. Choose the right configuration for your specific project needs.
- Flexible quantity options for every need Sold in packs of 2, 5, or 10pcs, this connector offers scalable purchasing. Perfect for small repairs, bulk projects, or spare parts inventory.
- Secure screw mounting for stable installation Features a screw fixing plate for firm and durable attachment. Ensures long-term reliability in devices exposed to frequent use or vibration.
- Compact and lightweight packaging Each package measures 15 x 13 x 3 cm and weighs only 0.040 kg. Easy to store, ship, and handle, making it ideal for hobbyists and professionals alike.
- Compatible with various DIY and repair projects Designed for use in electronics repair, custom builds, and prototyping. Works seamlessly with USB Type-C interfaces across multiple devices.
- From trusted brand JCD, made in Mainland China Brand JCD delivers consistent quality with this
- connector. Originating from Mainland China, it meets international standards for performance and safety.
- About this item:【Versatile Compatibility】: Our Type-C Female Charging Port is compatible with Type-C connectors, offering seamless connectivity for a wide range of devices. Whether you're charging smartphones, tablets, laptops, or other electronic devices, this port ensures reliable and efficient charging performance.
【Durable Construction】: Crafted from high-quality resin and electronic components, our charging port boasts a sturdy construction that ensures long-lasting durability. It is resistant to wear and tear, providing reliable performance even with frequent use.
【Compact and Space-Saving】: With its compact dimensions , our charging port is designed to be space-saving and convenient. It fits seamlessly into various electronic devices, allowing for easy integration without adding bulk.
【Easy Installation】: Installing our Type-C Female Charging Port is quick and hassle-free. Simply solder the 2-pin or 4-pin connector into place, and you're ready to go. The straightforward installation process ensures that you can set up your charging port with ease, saving you time and effort.
【Multiple Quantity Options】: Each package includes 5 Type-C Female Charging Ports, providing you with ample supply for your charging needs. Whether you're a hobbyist working on DIY electronics projects or a professional repairing electronic devices, our bulk quantity option ensures that you have enough ports on hand for your requirements.
**سؤال 1: این پورت شارژ مادگی Type-C برای چه دستگاههایی مناسب است؟**
این پورت شارژ مادگی Type-C برای طیف گستردهای از دستگاههای الکترونیکی مناسب است. از گوشیهای هوشمند و تبلتها گرفته تا برخی لپتاپها، گجتهای DIY، بردهای الکترونیکی و تجهیزات تعمیراتی میتوانند از این کانکتور استفاده کنند. چون Type-C یک رابط رایج و چندمنظوره است، در پروژههای مختلف الکترونیکی کاربرد زیادی دارد.
**سؤال 2: آیا این محصول فقط برای شارژ استفاده میشود یا انتقال داده هم انجام میدهد؟**
کاربرد اصلی این محصول در این مدل، بیشتر روی تأمین برق و شارژ است. البته خود استاندارد USB Type-C بهطور کلی برای انتقال برق و داده طراحی شده،
**سؤال 3: تفاوت نسخه 2 پین و 4و6 پین این پورت چیست؟**
نسخه 2 پین و 4 پین از نظر کاربرد و نوع نصب تفاوت دارند. مدل 2 پین برای مدارهای سادهتر و پروژههایی مناسب است که فقط به اتصال پایهای برق نیاز دارند. مدل 4 و6 پین معمولاً انعطاف بیشتری در طراحی مدار میدهد و برای برخی بردها یا پروژههای تعمیراتی گزینه کاربردیتری است. در هر دو حالت، ابعاد تقریبی محصول حدود 20 در 14 در 6.5 میلیمتر است.
**سؤال 4: آیا نصب این پورت شارژ Type-C سخت است؟**
خیر، نصب این محصول نسبتاً ساده است و برای افرادی که با لحیمکاری آشنا هستند، فرآیند پیچیدهای ندارد.ت.
**سؤال 5: این محصول از چه جنسی ساخته شده است؟**
طبق مشخصات، بدنه و ساختار این پورت از رزین و قطعات الکترونیکی تشکیل شده است. این ترکیب باعث میشود محصول هم سبک باشد و هم مقاومت مناسبی در استفاده مداوم داشته باشد. چنین ساختاری برای قطعاتی که در بردهای الکترونیکی و تجهیزات شارژ استفاده میشوند، اهمیت زیادی دارد.
**سؤال 6: این پورت برای تعمیرات موبایل و بردهای الکترونیکی مناسب است؟**
بله، این محصول یکی از گزینههای مناسب برای تعمیرات بردهای الکترونیکی، پاورهای سفارشی، تجهیزات شارژ و حتی برخی دستگاههای قابل حمل است. چون پورت Type-C امروزه در بسیاری از دستگاهها به استاندارد رایج تبدیل شده، استفاده از آن در تعمیرات و جایگزینی کانکتورهای معیوب بسیار رایج است.
**سؤال 7: چرا استفاده از پورت Type-C در پروژههای DIY محبوب است؟**
زیرا Type-C هم کوچک است، هم نصب تمیز و جمعوجوری دارد و هم از نظر سازگاری بسیار گسترده است. بسیاری از طراحان الکترونیک و سازندگان پروژههای خانگی، این کانکتور را برای شارژ دستگاهها، تغذیه بردها و ساخت محصولات سفارشی انتخاب میکنند. علاوه بر این، ابعاد کوچک آن باعث میشود فضای کمی روی برد اشغال شود.
**سؤال 8: آیا این پورت برای استفاده طولانیمدت مناسب است؟**
بله، اگر لحیمکاری بهدرستی انجام شود و در مدار مناسب استفاده شود، این پورت میتواند عملکرد قابل اعتمادی در استفاده مکرر داشته باشد. جنس رزین و قطعات الکترونیکی در کنار طراحی ساده، آن را برای کاربردهای عمومی و تعمیراتی مناسب کرده است. البته کیفیت نهایی عملکرد همیشه به کیفیت نصب و شرایط مدار هم بستگی دارد.

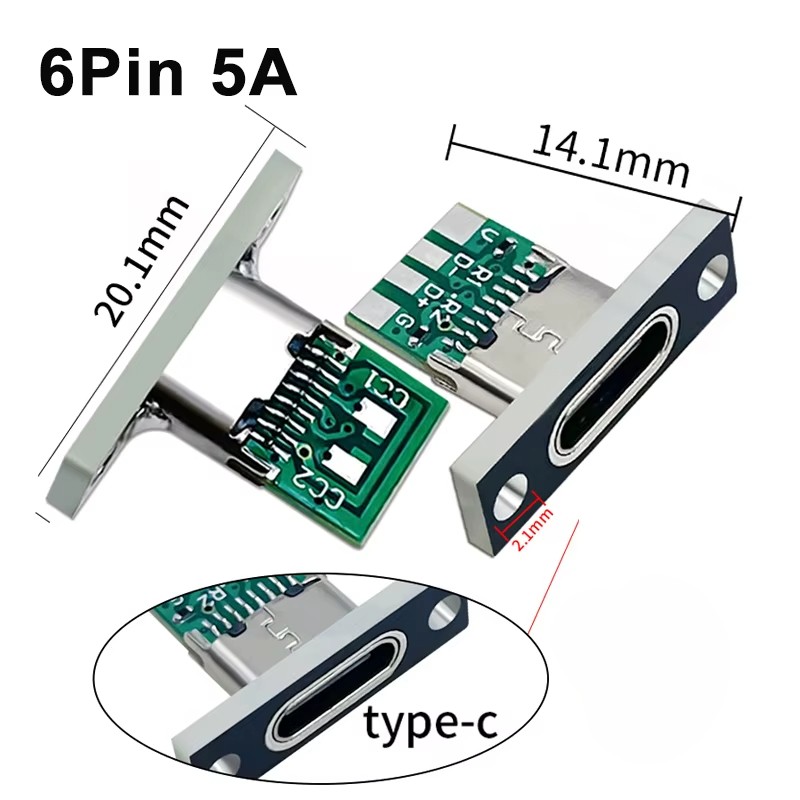

**سؤال 9: ابعاد این محصول چقدر است؟**
ابعاد تقریبی نسخه 2 پین و 4و6 پین حدود 20 × 14 × 6.5 میلیمتر است. این اندازه کوچک باعث میشود که پورت بهراحتی در انواع بردها و دستگاهها جای بگیرد و برای پروژههایی که محدودیت فضا دارند، گزینه مناسبی باشد.
**سؤال 10: آیا میتوان از این پورت برای شارژ سریع استفاده کرد؟**
خودِ کانکتور Type-C از نظر استاندارد قابلیت پشتیبانی از شارژ و توان بالاتر را دارد، اما شارژ سریع واقعی به طراحی کامل مدار، کابل، منبع تغذیه و کنترلرها وابسته است. بنابراین این پورت بهتنهایی شارژ سریع را تضمین نمیکند، اما میتواند بخشی از یک سیستم شارژ مدرن و بهروز باشد.
