تستر 150 وات حرفه ای (10in1) تستر USB با تستر مقاومت داخلی |ولت متر دیجیتالی

• درگاه ها : USB، Type C، USB + Type C
• توان : 150 وات
• پارامتر های اندازه گیری :
• اندازه گیری دقیق: برای تست و نظارت باتری و پورت‌های USB با نمایشگر ولتاژ، جریان، ظرفیت و زمان. پشتیبانی از تنظیم هشدار ولتاژ و جریان، اندازه‌گیری مقاومت داخلی باتری  و حالت شارژ سریع USB (D+/D-). مناسب برای تست بسته‌های باتری 1 تا 9
• طراحی جمع و جور و قابل حمل: این متر ولتاژ و جریان USB به گونه‌ای طراحی شده که استفاده آسان و راحتی را فراهم می‌کند. نمایشگر آن امکان مشاهده همزمان ولتاژ و جریان را به شما می‌دهد.
• مناسب برای همه کاربران: این دستگاه برای تمام کاربران دستگاه‌های USB، به ویژه افرادی که از اسمارت‌فون‌ها، تبلت‌ها، دوربین‌های دیجیتال و دیگر محصولات الکترونیکی استفاده می‌کنند، مناسب است.
• کاربردهای متنوع: می‌توانید از این ولت متر و آمپر متر  USB در خانه، دفتر کار، حین سفر و در مدرسه استفاده کنید. این ابزار برای هر موقعیتی که از دستگاه‌های USB استفاده می‌شود، مانند کامپیوترها، خودروها و غیره ایده‌آل است.
• بهبود تجربه شارژ: این ولت متر و آمپر متر USB از مواد ABS ساخته شده است که اطمینان از دوام و عملکرد طولانی‌مدت را تضمین می‌کند.
• ولتاژ قابل اندازه گیری : 4.5 تا 36 ولت
• جریان قابل اندازه گیری : 0 تا 5 آمپر
• توان قابل اندازه گیری : 0-99999mWh
• مقاومت بار: 1-999.9Ω
• پروتکل های شارژ پشتیبانی شده : PD2.0, PD3.0, QC2.0, QC3.0, DCP, AFC, FCP, SCP, APPLE2.4A/2.1A/1A/0.5A.
• دمای کارکرد: 0 تا 80 درجه سانتیگراد
• ابعاد : 78*40*9 میلیمتر
• وزن : 25 گرم

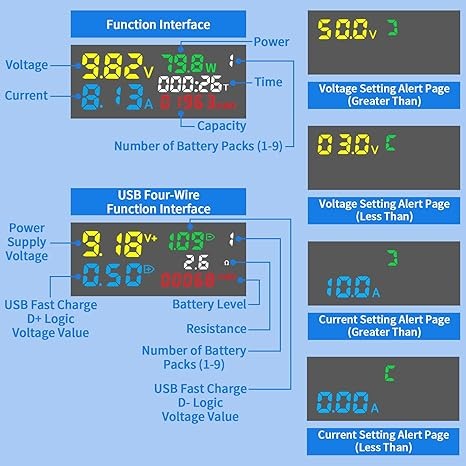

• نمایشگر دیجیتال چندپارامتر: نمایش همزمان ولتاژ (Voltage)، جریان (Current)، ظرفیت (Capacity) و زمان (Time) با خوانایی بالا.
• پشتیبانی از تعداد بسته‌های باتری: نمایش و تنظیم تعداد Battery Packs از 1 تا 9 برای تست چندسلولی.
• تنظیم هشدار ولتاژ: صفحه هشدار تنظیم ولتاژ (بیشتر از / کمتر از) برای محافظت و پایش دقیق (مثلاً نمایش 5.00V یا 0.30V).
• تنظیم هشدار جریان: صفحه هشدار جریان (بیشتر از / کمتر از) برای کنترل جریان خروجی (مثلاً نمایش 1.00A یا 0.00A).
• رابط چهارسیم USB (USB Four‑Wire): اندازه‌گیری دقیق ولتاژ منبع تغذیه و پارامترهای شارژ USB.
• پشتیبانی از شارژ سریع USB: خواندن و نمایش مقادیر منطق D+ و D- برای تشخیص و تست حالت‌های Fast Charge.
• نمایش سطح باتری و مقاومت داخلی باتری : نمایش وضعیت Battery Level و مقدار Resistance برای تست سلامت و مقاومت داخلی.
• کنترل و پایش توان: نشان‌دهنده مقدار توان (Power) جهت اندازه‌گیری دقیق مصرف و عملکرد.
• مناسب برای کارگاه‌ها و تست‌فنی: ابزار ایده‌آل برای تست باتری، طراحی مدار شارژ، و عیب‌یابی پورت‌های USB.

پروتکل‌های QC2.0، QC3.0 ، +QC3.0 و USB‑PDچیست و فهرستی از گوشی‌هایی که معمولاً از این پروتکل‌ها پشتیبانی می‌کنند

• 1. PD 2.0 و PD 3.0 (Power Delivery)
  USB Power Delivery (PD) یک استاندارد USB است که به کاربر اجازه می‌دهد تا دستگاه‌های مختلف با توجه به نیاز خود از طریق یک کابل USB-C شارژ شوند.
• PD 2.0: این نسخه اول از استاندارد USB Power Delivery است که امکان انتقال توان تا 100 وات (20 ولت، 5 آمپر) را فراهم می‌کند.
• PD 3.0: این نسخه بهبود یافته‌ای از PD است که ویژگی‌های جدیدی مانند Dynamic Power Sharing و عوامل ایمنی پیشرفته‌تر را اضافه می‌کند.
• 2. QC 2.0 و QC 3.0 (Quick Charge)
  Quick Charge فناوری توسعه‌ داده شده توسط Qualcomm برای شارژ سریع دستگاه‌های موبایل است.
• QC 2.0: امکان افزایش ولتاژ تا 12 ولت و تسریع در فرآیند شارژ را به همراه دارد. این فناوری تسهیل در تنظیم ولتاژ و پشتیبانی از ولتاژهای مختلف را فراهم می‌کند.
• QC 3.0: نسخه بهبود یافته‌ای از QC 2.0 است که به کاربر اجازه می‌دهد از حالت‌های ولتاژ متغیر (3.6 تا 20 ولت) استفاده کند.
• 3. DCP (Dedicated Charging Port)
  DCP پروتکلی است که عمدتاً در شارژرهای دیواری و خودرو استفاده می‌شود و به شارژ سریع دستگاه‌هایی مانند تلفن همراه و تبلت کمک می‌کند. DCP معمولاً ولتاژ 5 ولت و جریان بالاتری (تا 2 آمپر) را ارائه می‌دهد.
•  AFC (Adaptive Fast Charging)
  AFC یکی از فناوری‌های توسعه‌ داده‌شده توسط Samsung برای شارژ سریع دستگاه‌های خود است. این فناوری می‌تواند ولتاژ و جریان مورد نیاز برای شارژ سریع‌تر را به طور خودکار تنظیم کند.
• FCP (Fast Charge Protocol)
  FCP پروتکلی است که توسط Huawei برای شارژ سریع دستگاه‌های خود ایجاد شده است. این پروتکل معمولاً به 9 ولت و 2 آمپر می‌رسد و می‌تواند به سرعت دستگاه‌های Huawei را شارژ کند.
• SCP (Super Charge Protocol)

       SCP نیز فناوری توسعه یافته دیگری از Huawei است که امکان تحویل توان بالا (تا 40 وات) را برای شارژ سریع‌تری فراهم می‌کند.

          7. APPLE 2.4A / 2.1A / 1A / 0.5A

• این مقادیر مربوط به جریان تحویلی است که شارژرهای اپل می‌توانند ارائه دهند:
• Apple 2.4A: برای شارژ سریع‌تر iPad و دستگاه‌های دیگر.
• Apple 2.1A: مناسب برای iPhone و iPad.
• Apple 1A و 0.5A: معمولاً برای نمونه‌های قدیمی‌تر iPhone و iPod استفاده می‌شود.
•

• USB Power Meter, DC4.5-36V 5A LCD USB/USB C Voltage Current Display USB Tester Multimeter Test Speed of Cable usb power meter type c
• Features:
• Detection of the of charges of the appliance, voltage, current, power and other indicators;.
• This compact and portable USB Voltage Current Meter is designed for easy and convenience. Its display allows you to view both voltage and current readings simultaneously.
• Suitable for all users of USB devices, especially those who use smartphones, tablets, digital cameras, and other electronic product.
• Use this USB Voltage Current Meter at home, office, while traveling, in school. It is perfect for any situation where USB devices are used, such as computers, car and more.
• Improve your charging experience with this multifunctional USB Voltage Current from ABS material, it ensures reliability and long lasting performances.
•

• Specifications:
• Material  ABS
• Type : USB,Type C,USB + Type C
• Voltage: 4.5-36V
• Current: 0-5A
• Capacity: 0-99999mWh
• Load resistance: 1-999.9Ω
• Power: 0-150W
• Temperature: 0-80℃
• Size: 78mm*40mm*9mm

اندازه‌گیری ولتاژ و جریان

 توانایی اندازه‌گیری ولتاژ در بازه 4.5 تا 36 ولت.

پشتیبانی از جریان تا 5 آمپر، که برای تست دستگاه‌های پرمصرف (مانند شارژرهای سریع یا پاوربانک‌های بزرگ) بسیار مناسب است.

نمایشگر LCD چندگانه و باکیفیت

صفحه‌نمایش LCD اطلاعات کاملی از جمله ولتاژ (V)، جریان (A)، توان (W)، ظرفیت (mAh)، زمان شارژ و مقاومت مدار را در زمان واقعی نمایش می‌دهد.

نمایش مقادیر با دقت بالا و خوانایی مناسب در هر شرایط نوری.

10 حالت عملکردی

این دستگاه قابلیت تحلیل و نمایش اطلاعات مرتبط با شارژرها، کابل‌های USB، دستگاه‌های شارژ سریع، پاوربانک‌ها و حتی باتری‌های خارجی را دارد.امکان نظارت بر فرآیند شارژ و تخلیه انرژی (Discharge) و تحلیل عملکرد دستگاه‌های مختلف.

تست کابل‌های USB

 می‌توانید کیفیت کابل USB را بررسی کنید و میزان افت ولتاژ یا توانایی انتقال جریان آن را بسنجید. این ویژگی برای انتخاب کابل‌های باکیفیت اهمیت دارد.

طراحی ایمن و مقاوم

مجهز به مدارهای محافظتی برای جلوگیری از آسیب ناشی از اضافه‌بار، اتصال کوتاه یا نوسانات ولتاژ.

بدنه مقاوم در برابر حرارت و ضربه.

سبک و قابل‌حمل

اندازه کوچک و وزن سبک باعث می‌شود دستگاه به راحتی قابل حمل باشد و در هر محیطی بتوان از آن استفاده کرد.

سازگاری بالا

این دستگاه با تمامی نسخه‌های پورت USB (از USB 2.0 تا USB 3.1) سازگار است و امکان تحلیل شارژرهای سریع با پروتکل‌های مختلف (مانند PD2.0, PD3.0, QC2.0, QC3.0, DCP, AFC, FCP, SCP, APPLE2.4A/2.1A/1A/0.5A.) را فراهم می‌کند.

• تست شارژرهای USB: ارزیابی ولتاژ و جریان خروجی شارژرها و اطمینان از عملکرد صحیح آنها.
• پایش سلامت کابل‌های USB: شناسایی کابل‌هایی که باعث افت ولتاژ یا جریان می‌شوند.
• اندازه‌گیری ظرفیت پاوربانک‌ها: محاسبه دقیق ظرفیت واقعی پاوربانک‌ها با تحلیل داده‌های تخلیه و شارژ.
• نظارت بر دستگاه‌های پرمصرف: بررسی دستگاه‌های شارژ سریع یا وسایل پرمصرف مانند لپ‌تاپ‌ها و تبلت‌ها.
• تحلیل شارژ و دشارژ باتری‌ها: مناسب برای افرادی که در حوزه باتری‌سازی یا تعمیرات تخصص دارند.

س: این تستر 10in1 به درد چه کسی می‌خورد؟ 🤔

ج: اگر فقط یک شارژر موبایل در خانه داری و کل ماجرای شارژ برایت مهم نیست، راستش لازمش نداری. اما اگر:

• با پاوربانک‌ها، شارژرهای PD، ماژول‌های IP2369 و امثال اینها کار می‌کنی،
• تست کابل USB برایت مهم است،
• یا تعمیرکار موبایل/الکترونیک هستی و می‌خواهی ببینی «واقعاً» چه ولتاژ و جریانی رد و بدل می‌شود،
  این ابزار می‌شود دست راستت روی میز کار. به‌جای این‌که هر بار مولتی‌متر سری کنید و سیم ببری، یک تستر آماده داری که خودش برایت تست می‌گیرد و همه‌چیز را روی LCD نشان می‌دهد.

سایر مطالب مرتبط

تستر USB مانیتورینگ ولتاژ و جریان 60 وات USB به Type-C

تستر ظرفیت و مقاومت داخلی باتری های لیتیوم یون 18650 2 کاناله با نمایشگر رنگی_ ورژن 6.1

تستر یو اس بی (USB ) ولتاژ و جریان شارژر مدل KWS V20

تستر ظرفیت و مقاومت داخلی باتری های لیتیومی 18650 4 کاناله با نمایشگر رنگی _ ورژن 6.1.2

س: چه پارامترهایی را دقیق اندازه می‌گیرد؟ 📐

ج: از نظر دیتای خام، تقریباً هرچیزی که برای تحلیل شارژ به آن نیاز داری را درآورده‌اند:

• ولتاژ لحظه‌ای، جریان لحظه‌ای و توان (W) برای دیدن رفتار شارژر و دستگاه.
• انرژی و ظرفیت تجمعی (mWh/mAh) تا بتوانی ظرفیت واقعی پاوربانک یا باتری را در دشارژ کامل بسنجی.
• زمان شارژ، برای این‌که ببینی یک دستگاه از صفر تا صد چقدر طول می‌کشد و آیا با شارژر مختلف تفاوتی دارد یا نه.
• مقاومت داخلی باتری و مقاومت بار، که برای تست سلامت سلول و کابل و کانکتورها فوق‌العاده است.

در کنار اینها، امکان تنظیم هشدار ولتاژ و جریان را هم داری؛ مثلا می‌توانی بگویی اگر ولتاژ از 5.0 ولت کمتر شد یا جریان از 2 آمپر بالاتر رفت، روی صفحه هشدار بدهد. این برای تست شارژرهای مشکوک یا محافظه‌کار بودن در برابر پاوربانک‌های ناشناس خیلی مفید است.

س: از نظر پروتکل‌های شارژ سریع چه چیزهایی را می‌شناسد؟

ج: این‌جا جایی است که این مدل از تسترهای USB ساده‌تر جدا می‌شود. دستگاه از چند خانواده پروتکل شارژ سریع پشتیبانی و تشخیص می‌کند:

• PD2.0 و PD3.0 برای دنیای USB‑C Power Delivery.
• QC2.0 و QC3.0 و حتی +QC3.0 برای شارژرهای مبتنی بر Qualcomm.
• DCP به‌عنوان پورت شارژ اختصاصی 5V/2A.
• AFC سامسونگ، FCP و SCP هواوی، و پروفایل‌های Apple 2.4A / 2.1A / 1A / 0.5A.

یعنی اگر یک شارژر ادعا می‌کند «PD+QC+FCP» است، با همین تستر می‌توانی در چند ثانیه ببینی واقعاً چه پروتکل‌هایی را روی D+ / D‑ و کانال‌های CC ارائه می‌دهد.

س: می‌شود با این دستگاه کیفیت کابل USB را هم سنجید؟ 🧪

ج: بله، و این یکی از کاربردهایی است که بعد از چند روز استفاده عاشقش می‌شوی. سناریو را تصور کن:
یک پاوربانک و یک شارژر خوب داری، ولی با بعضی کابل‌ها گوشی کند شارژ می‌شود. تستر را بین راه می‌گذاری، ولتاژ منبع و ولتاژ سر دستگاه را می‌خوانی، و با جریان ثابت می‌بینی روی آن کابل خاص چقدر افت ولتاژ داری. کابل‌هایی که مقاومت بالاتر و افت بیشتر دارند، خیلی سریع لو می‌روند.

خود سایت الکترو اکسپرس هم روی این کاربرد تاکید کرده: «تست سرعت کابل و تشخیص افت ولتاژ و توانایی انتقال جریان» را به‌عنوان یک ویژگی جدا ذکر کرده است.

س: برای تست پاوربانک و شارژر چه کمکی می‌کند؟ 🔋

ج: با این تستر می‌توانی سه کار مهم انجام دهی:

1. اندازه‌گیری ظرفیت واقعی پاوربانک: یک بار کامل پاوربانک را از طریق تستر خالی می‌کنی، دستگاه mWh و mAh مصرف‌شده را جمع می‌زند و در پایان می‌فهمی ظرفیت واقعی چقدر با عدد روی جعبه فرق دارد.
2. چک‌کردن رفتار شارژ سریع: می‌بینی پاوربانک روی چه ولتاژ و جریانی سوییچ می‌کند (مثلاً 9V/2A یا 12V/1.5A) و آیا پروتکل PD/QC را درست فعال می‌کند یا نه.
3. مانیتورینگ دما و پایداری شارژر: دمای کار تا 80 درجه مجاز است و اگر دیدی در توان نه‌چندان بالا دما می‌رود بالا، می‌فهمی شارژر یا پاوربانکت چندان سالم نیست.

چطور ظرفیت واقعی پاوربانک را اندازه بگیریم؟ _اندازه گیری با تستر USB

س: از نظر فیزیکی و دوام چطور است؟ 🧱

ج: بدنه از جنس ABS است؛ یعنی همان پلاستیک سختی که روی بیشتر ابزارهای دستی و باکس‌های الکترونیک می‌بینی. برای یک تستر جیبی، ترکیب وزن 25 گرم و ابعاد 78×40×9 میلی‌متر کاملاً منطقی است؛ نه سنگین است که اذیت کند، نه آن‌قدر ظریف و شکننده که بترسی توی کیف ابزار آسیب ببیند.

س: محدودیت‌ها و نکته‌های احتیاطی چی هستند؟

ج: چند نکته که بهتر است از اول بدانی:

• این ابزار برای  USB طراحی شده؛ برای کار با مدارهای مستقیم AC یا منابع بالا‌تر از 36V مناسب نیست.
• خود تستر هیچ‌وقت نقش «بار الکترونیکی» را ندارد؛ یعنی برای تخلیه سنگین باتری باید یک لود جدا داشته باشی و این فقط اندازه‌گیری می‌کند.
• در جریان‌های نزدیک 5 آمپر و ولتاژهای بالا، خود کانکتورهای USB و کابل‌ها محدودیت دارند؛ تستر فقط نشان می‌دهد چه می‌گذرد، این تویی که نباید از آن فراتر بروی.
