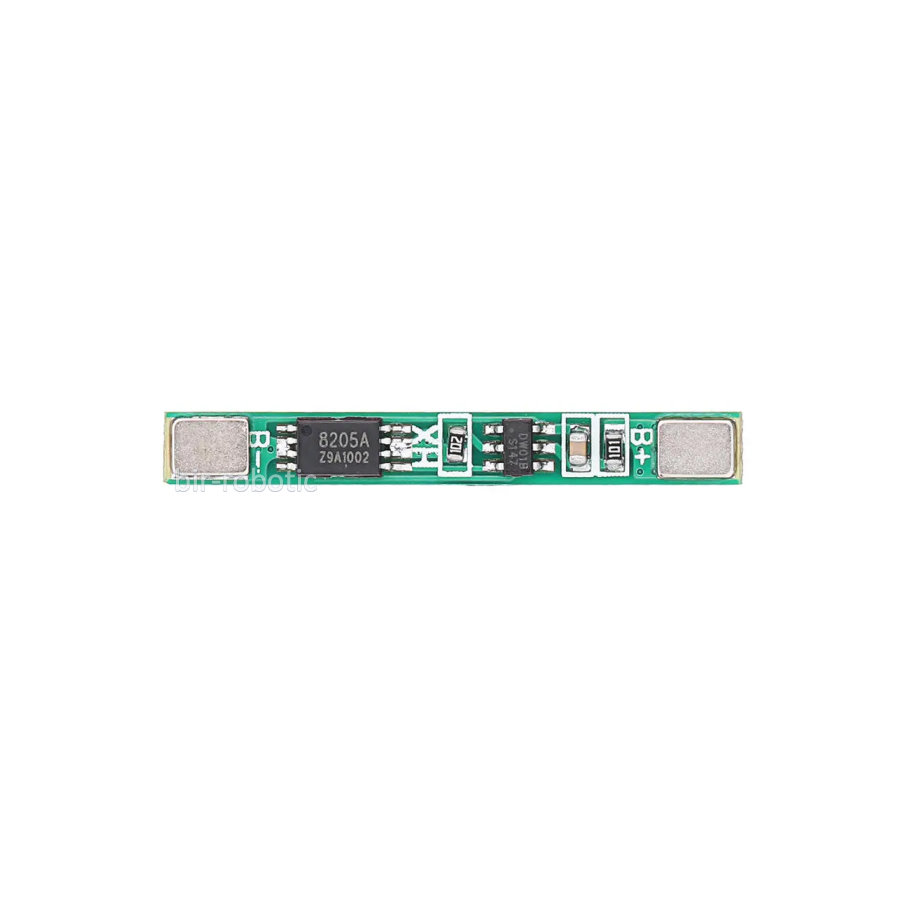

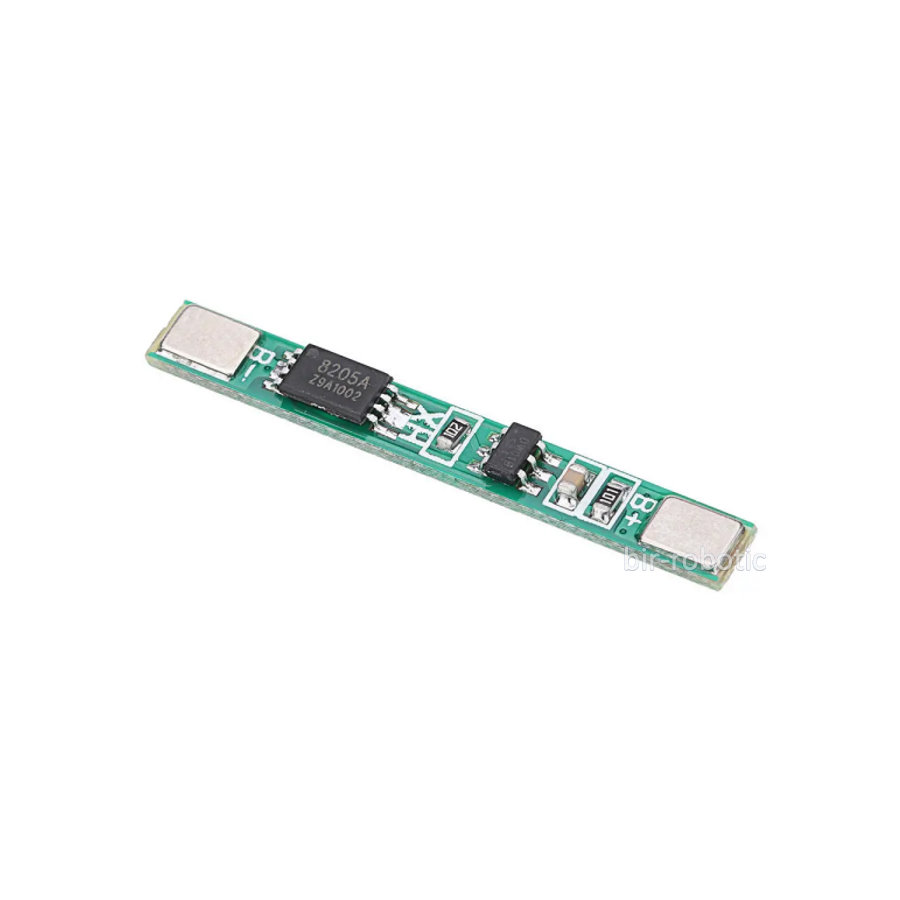

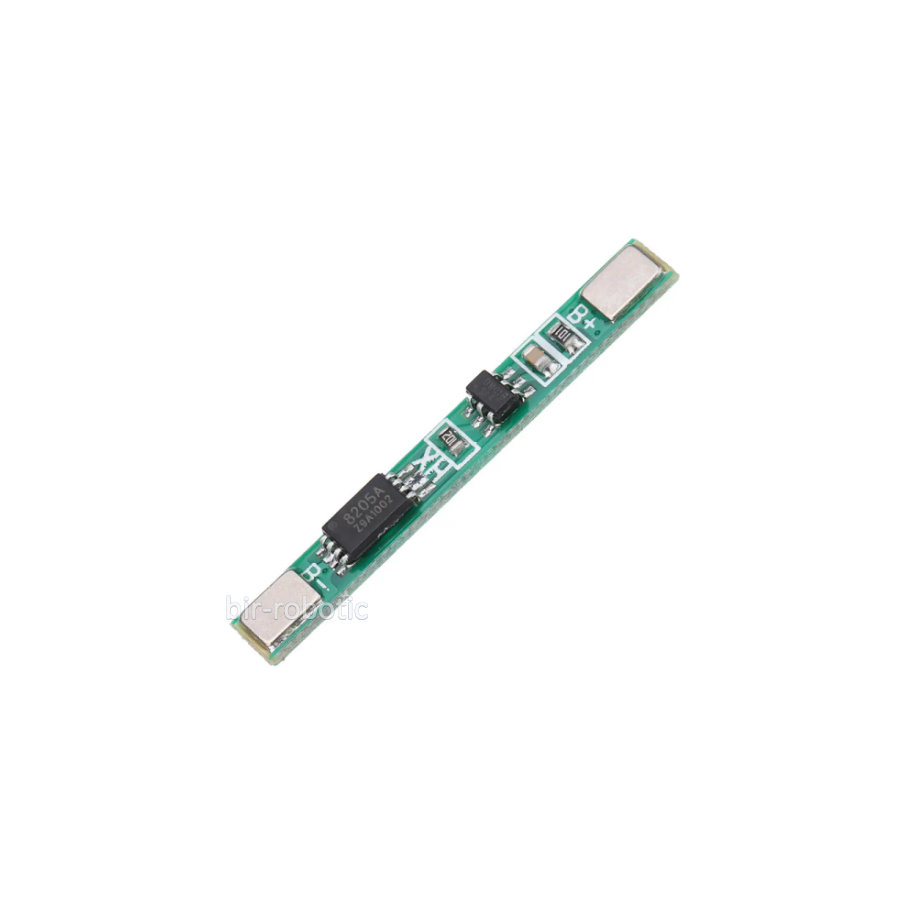

این ماژول کوچک محافظ شارژ دشارژ و اتصال کوتاه، برای شارژ و استفاده ایمن از باتری‌های لیتیوم یون استفاده میشود. برخلاف اندازه کوچک این ماژول دارای امکانات ویژه ایست که از باتری لیتیومی شما به طور کامل محتفظت میکند. این محصول محافظ شارژ دشارژ تک سل برای باتری های 18650 و باتری های لیتیومی با ولتاژ 3.7V استفاده میشود. حداکثر جریان این ماژول 3 آمپر است. همچنین این برد کنترلی از باتری در مقابل شدت جریان شارژ دشارژ بیش از 3 آمپر محافظت میکند.
- ولتاژ ورودی: 4.3 الی 5 ولت
- ولتاژ فول شارژ: 4.25 ولت 0.05±
- حداکثر جریان شارژ مداوم: 2 آمپر
- حداکثر جریان تخلیه مداوم: 2 آمپر
- حفاظت بیش از جریان: 3 آمپر
- ولتاژ آزادسازی بیش از حد شارژ: 4.23 ولت 0.05±
- ولتاژ تخلیه بیش از حد: 2.54 ولت 0.1±
Description
- Report Item / Suspicious Activity
- The BMS is used for li-ion battery without balancing function
Features:
- 1) high-accuracy voltage detection circuit;
- 2) terminal of the charger using high voltage device;
- 3) Built-in three-stage over-current detection circuit (over-current 1, over-current 2, load short circuit);
- 4) MOS transistor can control the battery charge and discharge;
Parameter:
- Over charge voltage: 4.25±0.05V
- Over charge release voltage:4.23±0.05V
- Over discharge voltage:2.54±0.1V
- Maximal continuous charging current: 2A
- Maximal continuous Discharging current: 2A
- Over current protection: 3A
- Size: L40*W4*T3mm
- Weight: 5 g

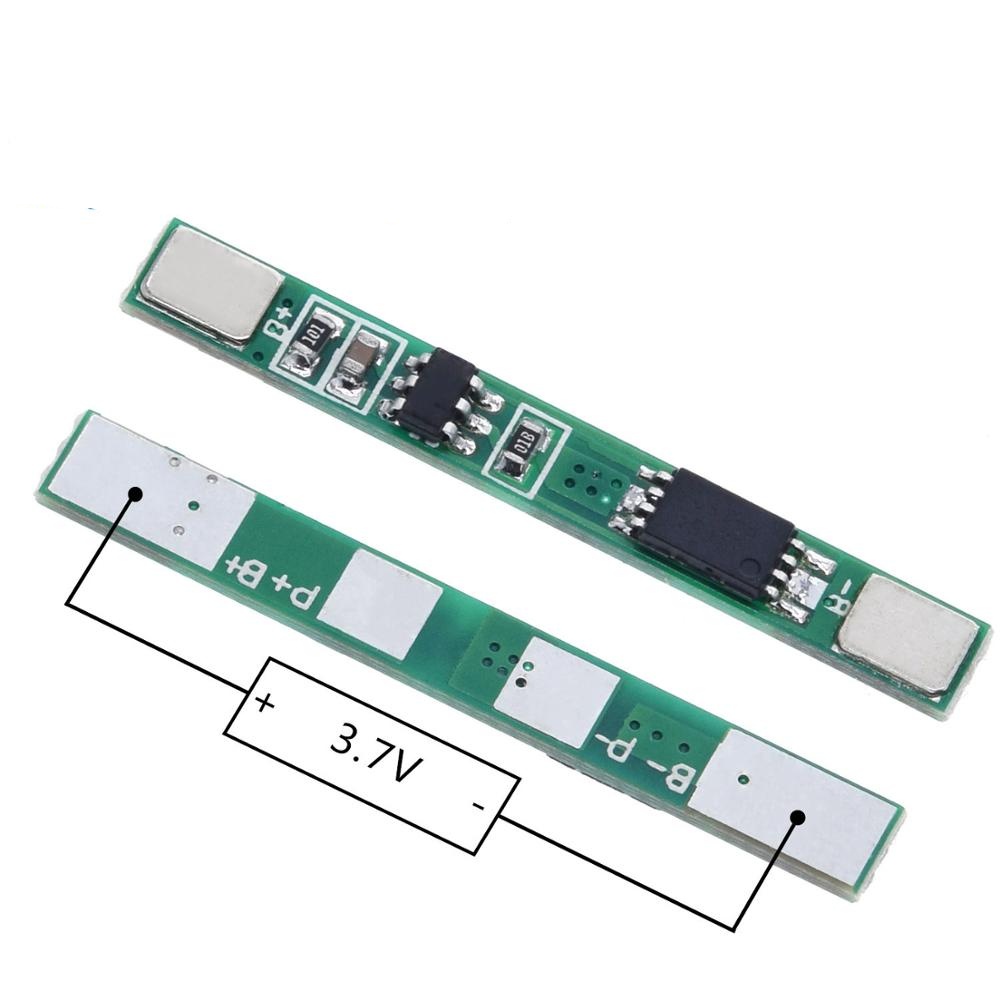

Wiring instructions:
B+ to the positive pole of the battery.
B - Connect to the negative terminal of the battery.
P+ is the battery output input positive pole
P - is the battery output input negative pole
- ابعاد کوچک
- حفاظت از شارژ بیش از حد
- حفاظت تخلیه بیش از حد
- حفاظت جریان بیش از حد
- حفاظت از اتصال کوتاه
