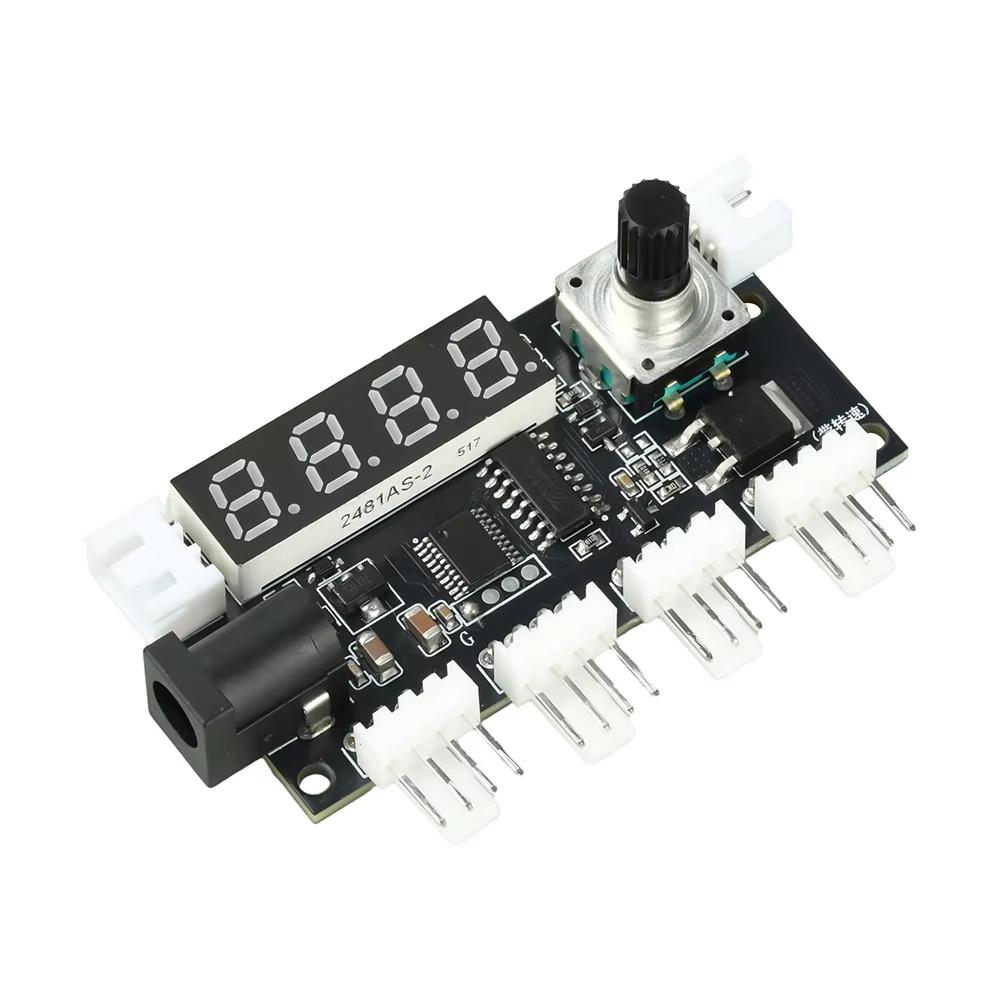

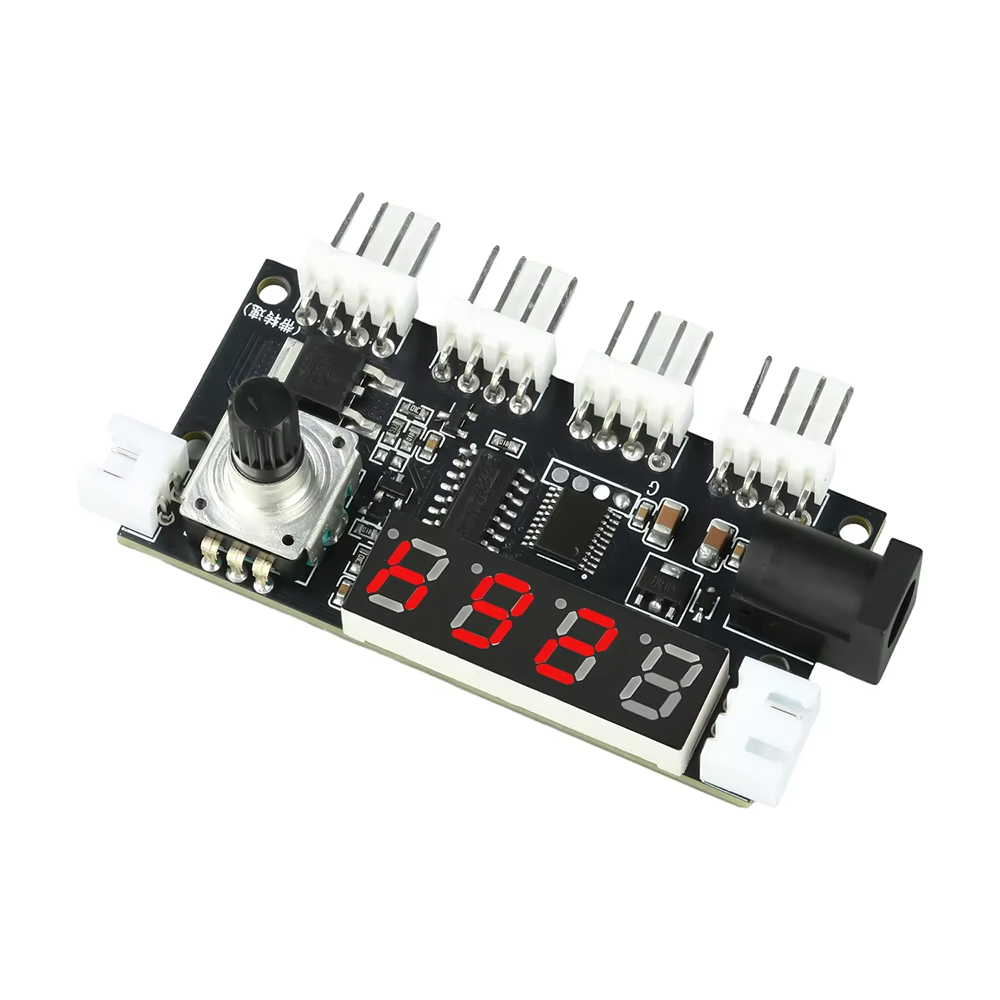

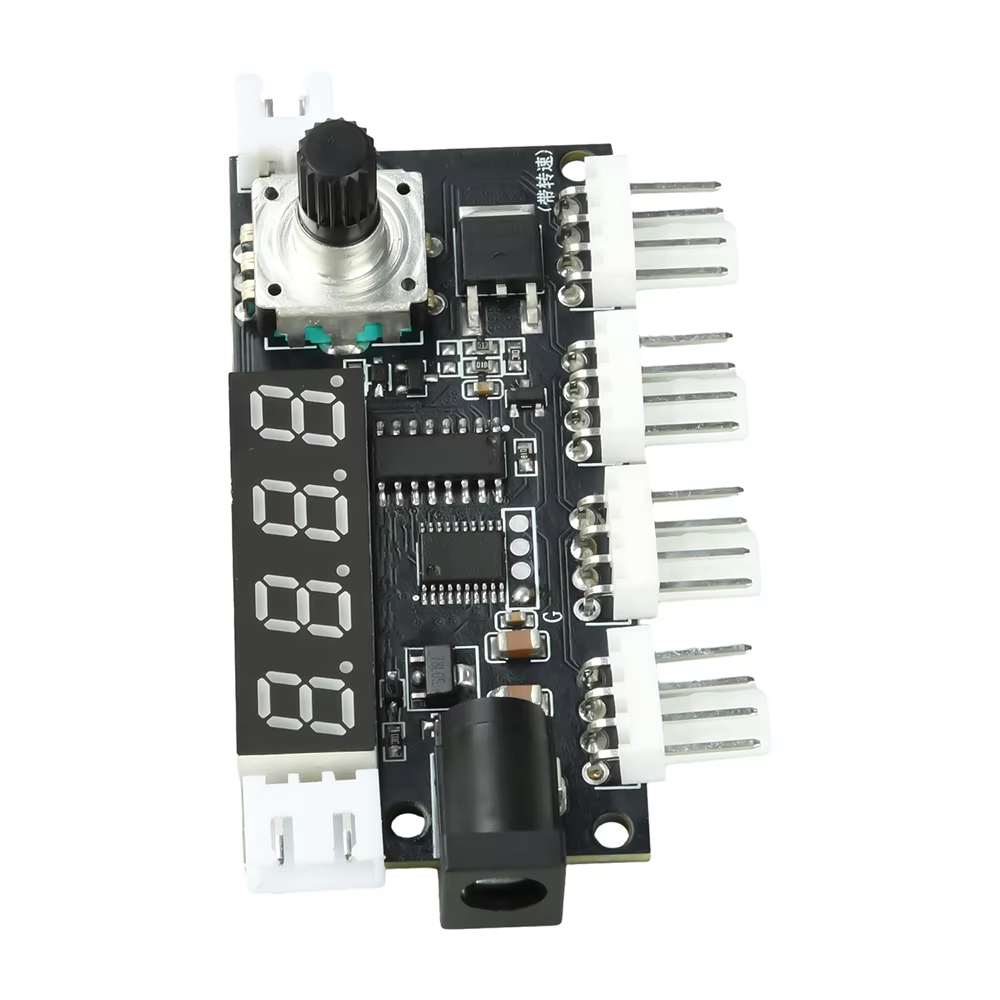

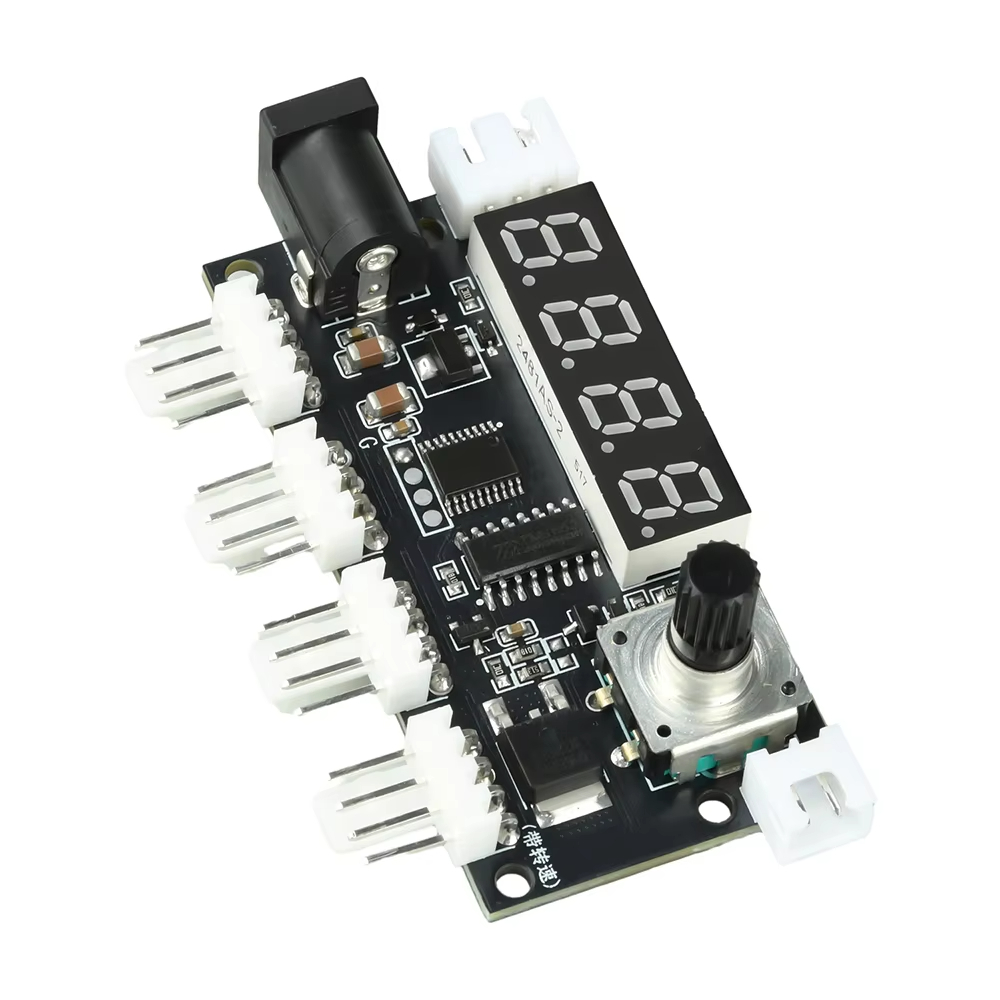

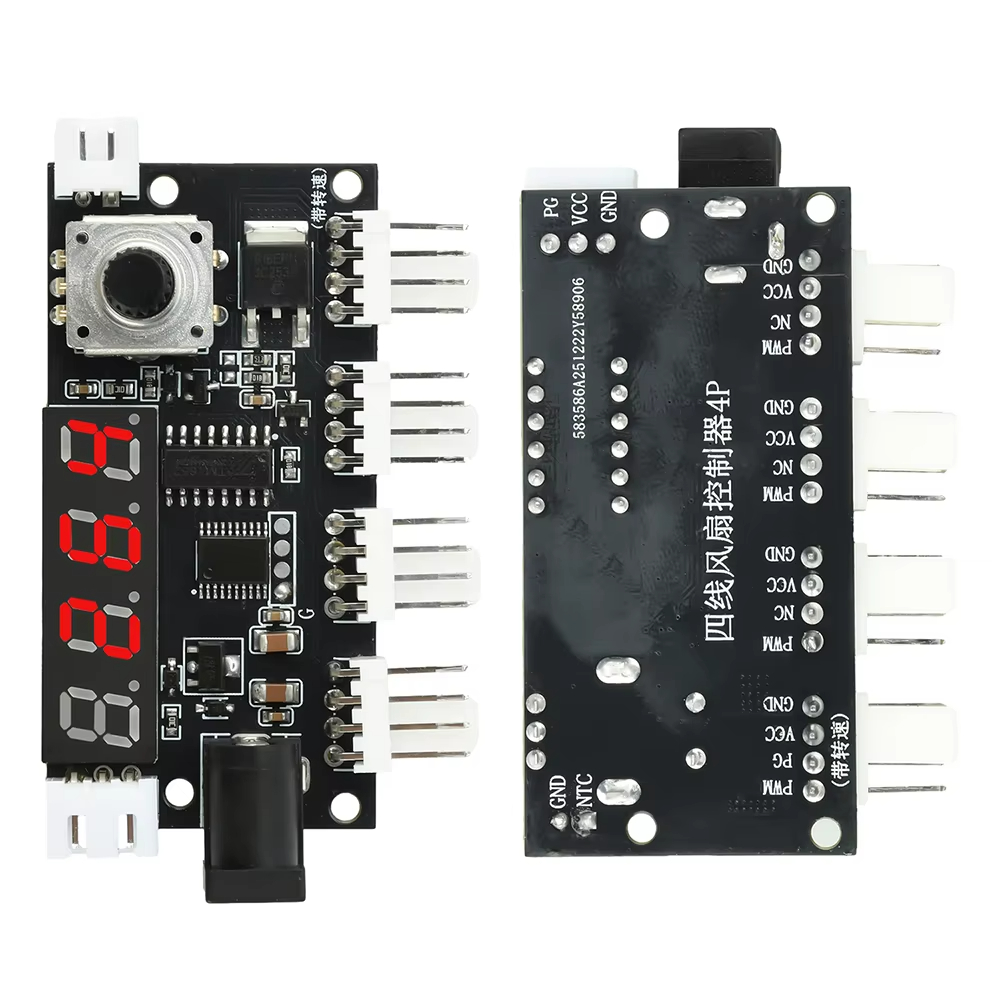

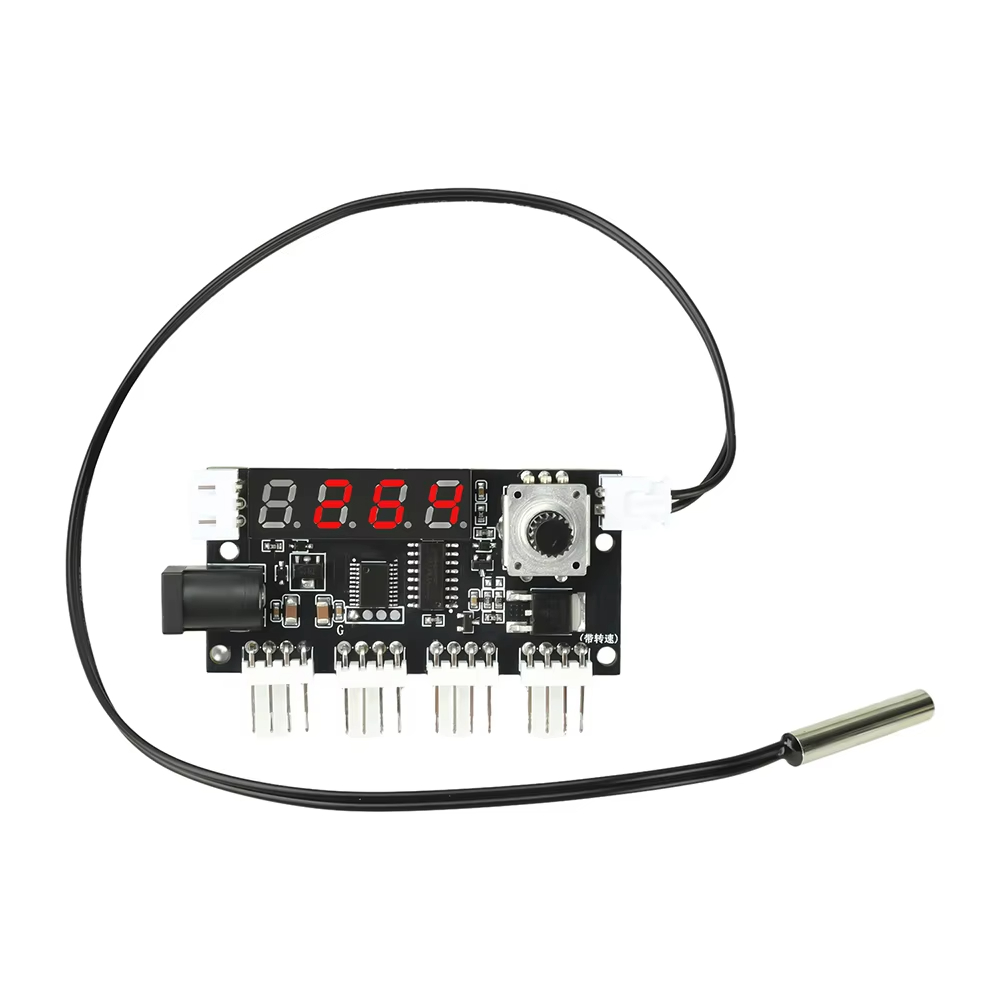

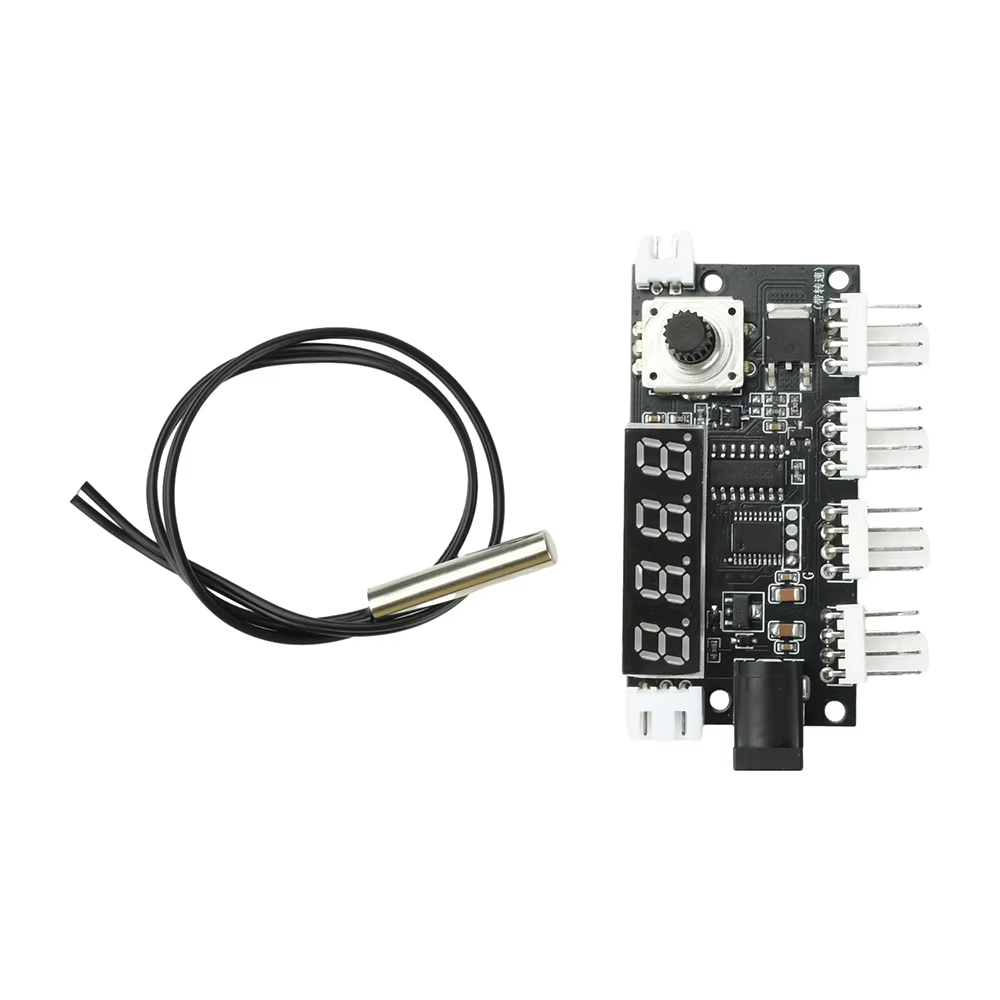

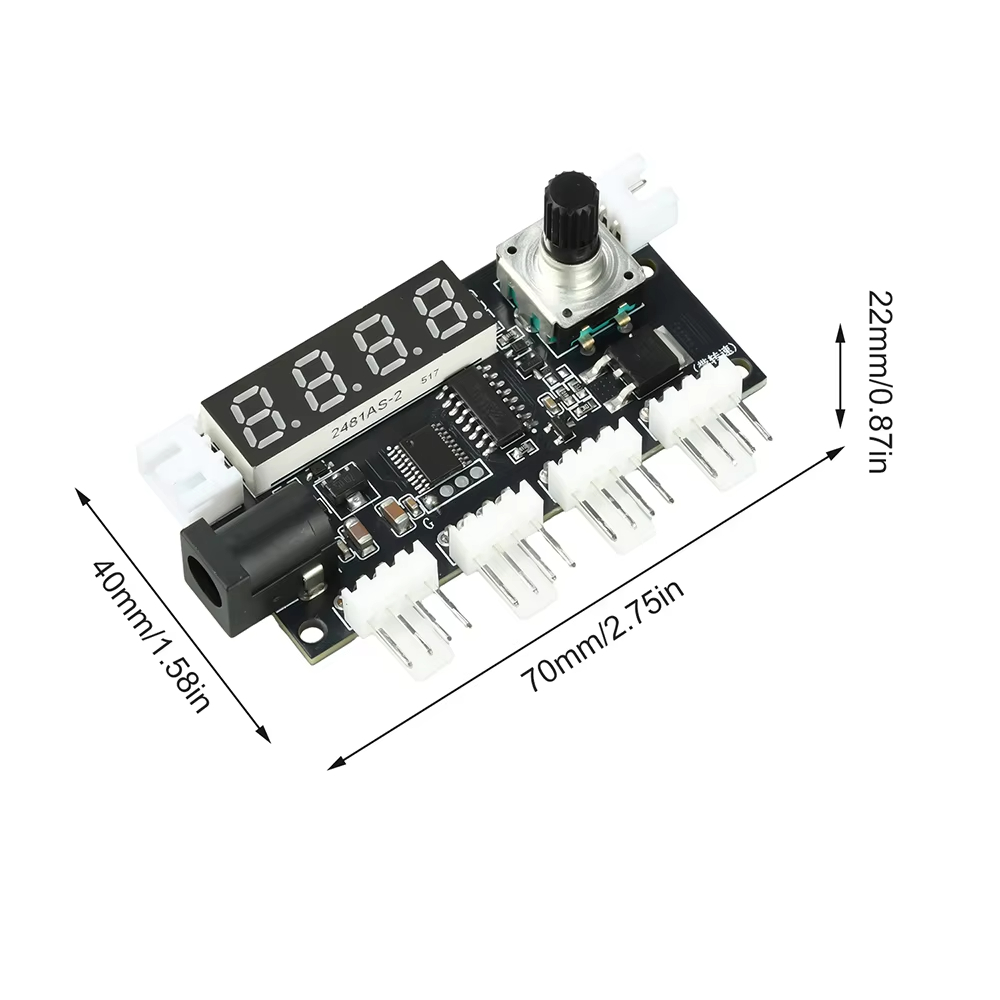

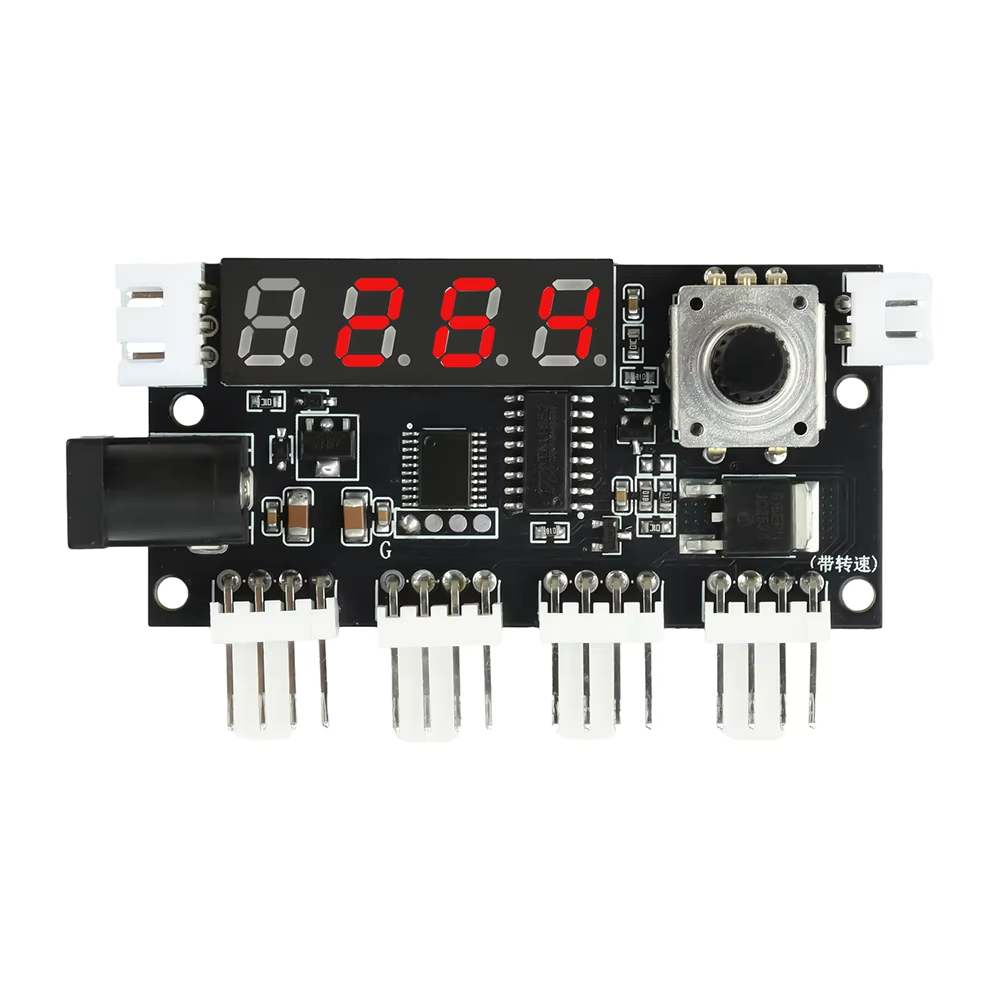

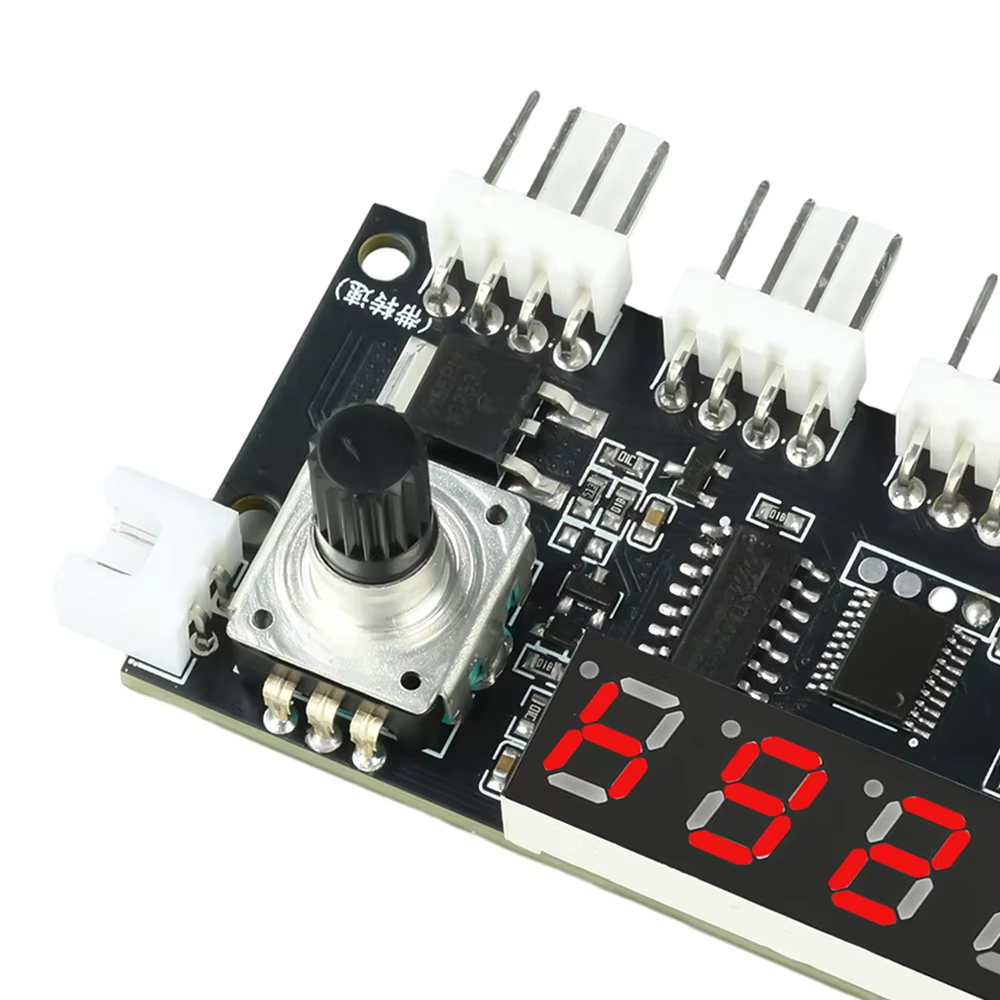

ماژول کنترل سرعت فن چهارسیمه PWM با ورودی ۵ تا ۲۴ ولت DC، جریان ۵ آمپر، تنظیم هوشمند دما و قابلیت معکوس‌کردن فاز خروجی

مشخصات فنی :

• ولتاژ کاری: ۵ تا ۳۰ ولت DC
• ولتاژ پیشنهادی: ۵ تا ۲۴ ولت DC
• فرکانس پیش‌فرض خروجی  : 25kHz
• تعداد کانال‌ها: ۴ کانال مستقل
• نوع خروجی: PWM
• محدوده اندازه‌گیری دما: منفی ۲۵ تا مثبت ۱۲۰ درجه سانتی‌گراد
• پروب دما: سنسور دمای NTC با مقاومت ۱۰ کیلو‌اهم
• دمای شروع فعالیت: قابل تنظیم
• دمای حداکثری: قابل تنظیم
• نمایشگر: نمایش دما یا سرعت چرخش فن
• حداکثر سرعت قابل نمایش: ۵۰٬۰۰۰ دور در دقیقه
• کنترل دما: دارد
• تنظیم دستی سرعت فن: دارد
• خاموش‌کردن نمایشگر: قابل فعال‌سازی
• معکوس‌کردن فاز خروجی: قابل تنظیم
• خاموش‌کردن خروجی توان: دارد
• حداکثر جریان خروجی: ۵ آمپر
• افزایش سرعت فن: با افزایش دما، سرعت فن نیز بیشتر می‌شود.
• نحوه عملکرد چهار کانال: خروجی هر چهار کانال به‌صورت هم‌زمان و هماهنگ کنترل می‌شود.

1.کنترل هوشمند بر اساس دما

در این حالت، سرعت فن‌ها به‌صورت خودکار با دمای اندازه‌گیری‌شده توسط سنسور NTC تنظیم می‌شود. کاربر می‌تواند دمای شروع فعالیت و دمای حداکثری را تعیین کند.

برای مثال، اگر دمای شروع روی ۴۰ درجه تنظیم شود، فن‌ها تا پیش از رسیدن دما به این مقدار با سرعت کم یا در حالت توقف کار می‌کنند. پس از عبور دما از ۴۰ درجه، خروجی PWM افزایش پیدا می‌کند و سرعت فن‌ها بیشتر می‌شود. این روند تا رسیدن به دمای حداکثری ادامه دارد.این حالت برای خنک‌کردن کیس کامپیوتر، تابلو برق، تجهیزات الکترونیکی و منابع تغذیه مناسب است، چون فن فقط زمانی که نیاز باشد با سرعت بالا کار می‌کند؛ در نتیجه مصرف برق و صدای تولیدشده کاهش می‌یابد.

۲. تنظیم دستی سرعت فن

در حالت دستی، سرعت فن بدون وابستگی مستقیم به دما تنظیم می‌شود. کاربر می‌تواند مقدار PWM را افزایش یا کاهش دهد و سرعت فن‌ها را مطابق نیاز خود مشخص کند.این حالت برای زمانی کاربرد دارد که بخواهید فن‌ها همیشه با سرعت ثابت کار کنند؛ برای مثال، در یک سیستم تهویه که دمای آن تغییر زیادی ندارد یا زمانی که می‌خواهید قبل از نصب نهایی، عملکرد فن‌ها را آزمایش کنید.

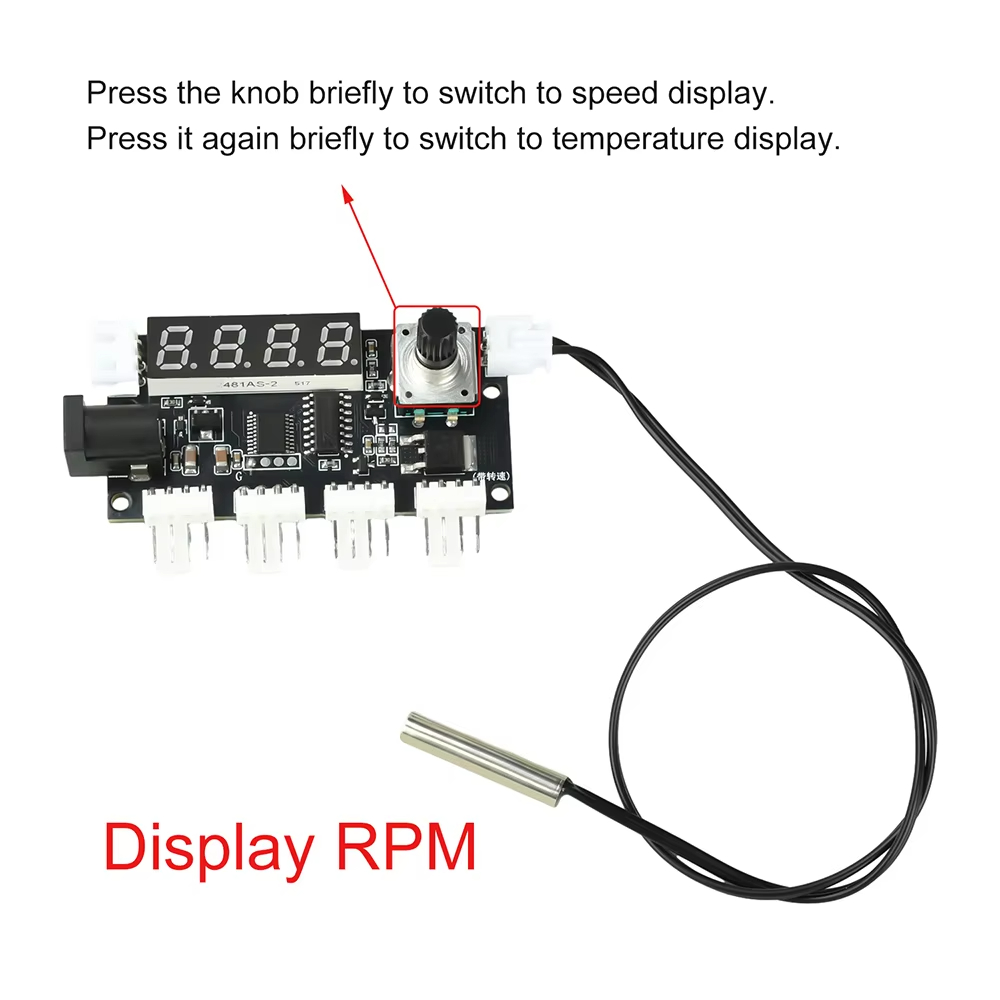

۳. نمایش دما یا سرعت فن

نمایشگر دیجیتال دستگاه امکان انتخاب بین نمایش دمای سنسور و سرعت چرخش فن را فراهم می‌کند. در حالت نمایش دما، مقدار اندازه‌گیری‌شده توسط سنسور NTC نمایش داده می‌شود. در حالت نمایش سرعت، دور فن برحسب RPM روی صفحه دیده می‌شود.حداکثر سرعت قابل نمایش این کنترلر ۵۰٬۰۰۰ دور در دقیقه اعلام شده است.

۴. خاموش‌کردن خروجی

در صورت نیاز، امکان خاموش‌کردن خروجی توان وجود دارد. این قابلیت برای توقف کامل فن‌ها، انجام تنظیمات یا جلوگیری از مصرف انرژی در زمان عدم نیاز کاربردی است.

آیا جریان ۵ آمپر برای هر کانال است؟

بر اساس مشخصات ارائه‌شده، مقدار حداکثر جریان خروجی ۵ آمپر برای کل ماژول اعلام شده است، نه برای هر کانال به‌صورت جداگانه. در مشخصات محصول عبارت «Maximum Current: 5A» آمده،به‌صورت عملی، مجموع جریان چهار فن نباید از ۵ آمپر بیشتر شود.

نکته مهم درباره نوع فن

این ماژول برای فن‌هایی مناسب‌تر است که ورودی PWM و سیم کنترل اختصاصی دارند؛ به‌خصوص فن‌های چهار سیمه کامپیوتر و ماینر و جت فن ها . در چنین فن‌هایی معمولاً سیم‌های تغذیه، زمین، سنجش دور و کنترل PWM از هم جدا هستند.

در ادامه مطلب جهت راه اندازی به تب مربوطه مراجعه کنید ......

• Description
• Features
  1. Supports DC 5-24V wide voltage input, compatible with multiple power systems

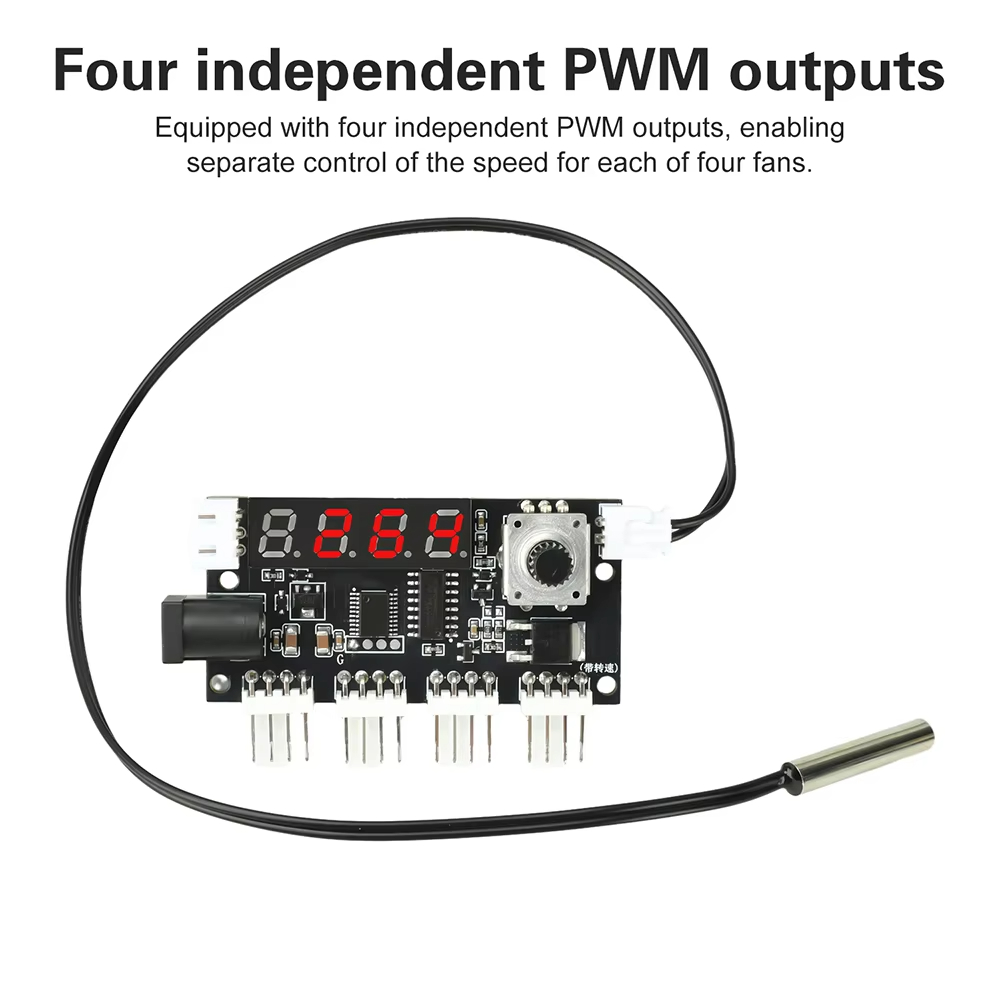

  2. Equipped with four independent PWM outputs to individually control the speed of four fans
  3. Optimized circuit design ensures long-term stability and device longevity

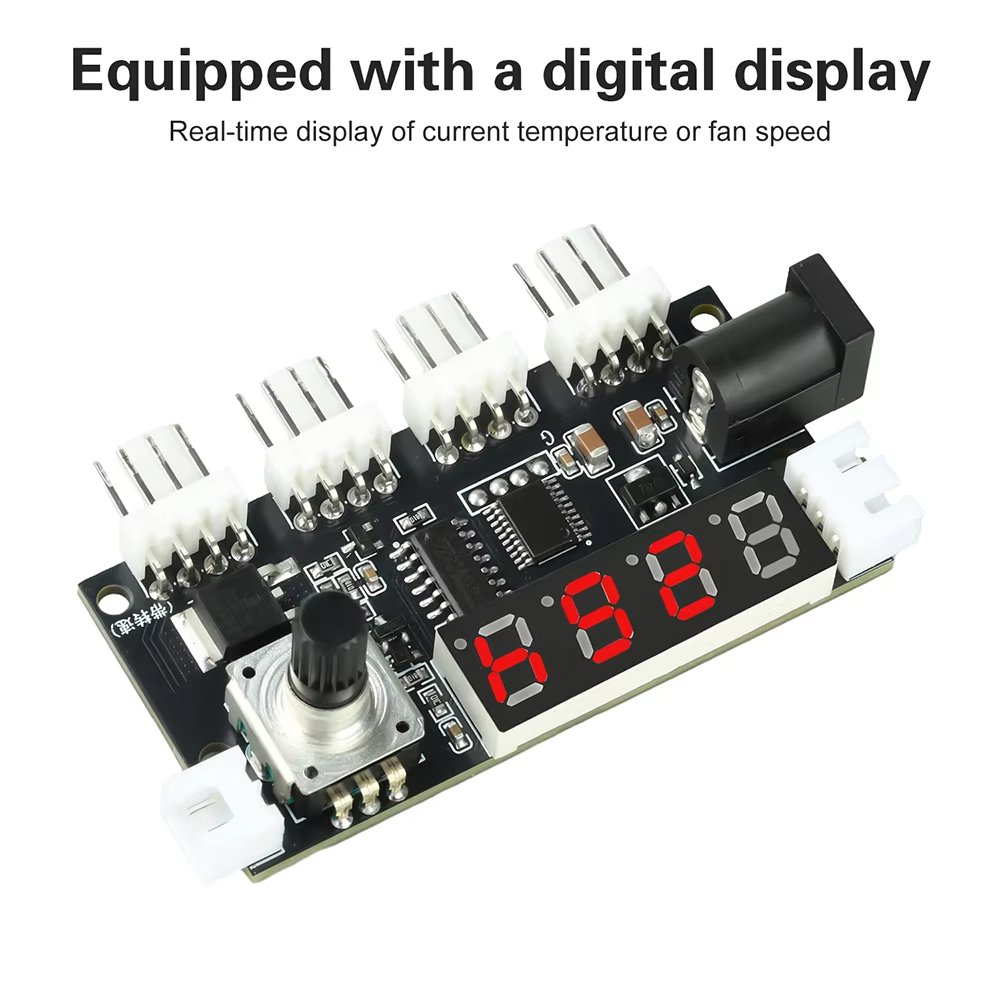

  4. Digital display shows real-time temperature or fan RPM

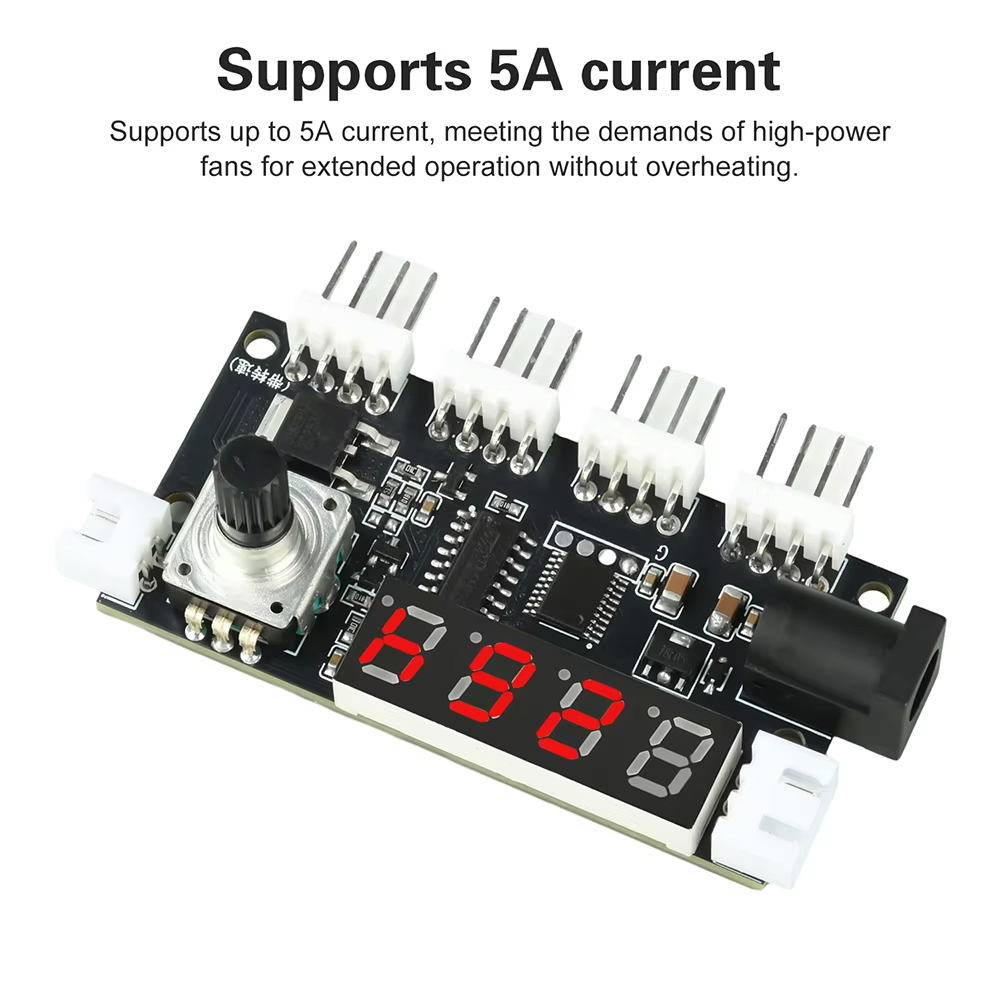

  5. Supports up to 5A current for high-power fans, operates without overheating during extended use
• Parameter
  Operating Voltage: DC 5-30V (Recommended 5-24V)
  Default Output Frequency: 25kHz
  Temperature Range: -25~120℃
  Startup Temperature L (configurable)
  Maximum Temperature H (configurable)
  10K NTC Temperature Probe
  Temperature/RPM Display Switch
  Temperature Control/Manual Speed Adjustment
  Maximum Display RPM: 50,000
  Display Off Option
  Configurable Output Phase Inversion
  Output Power Shutdown Capable, Max Current 5A
  PWM output increases with rising temperature; fan speed increases with temperature rise; four channels output synchronously
• Package include
  Speed Control Module*1

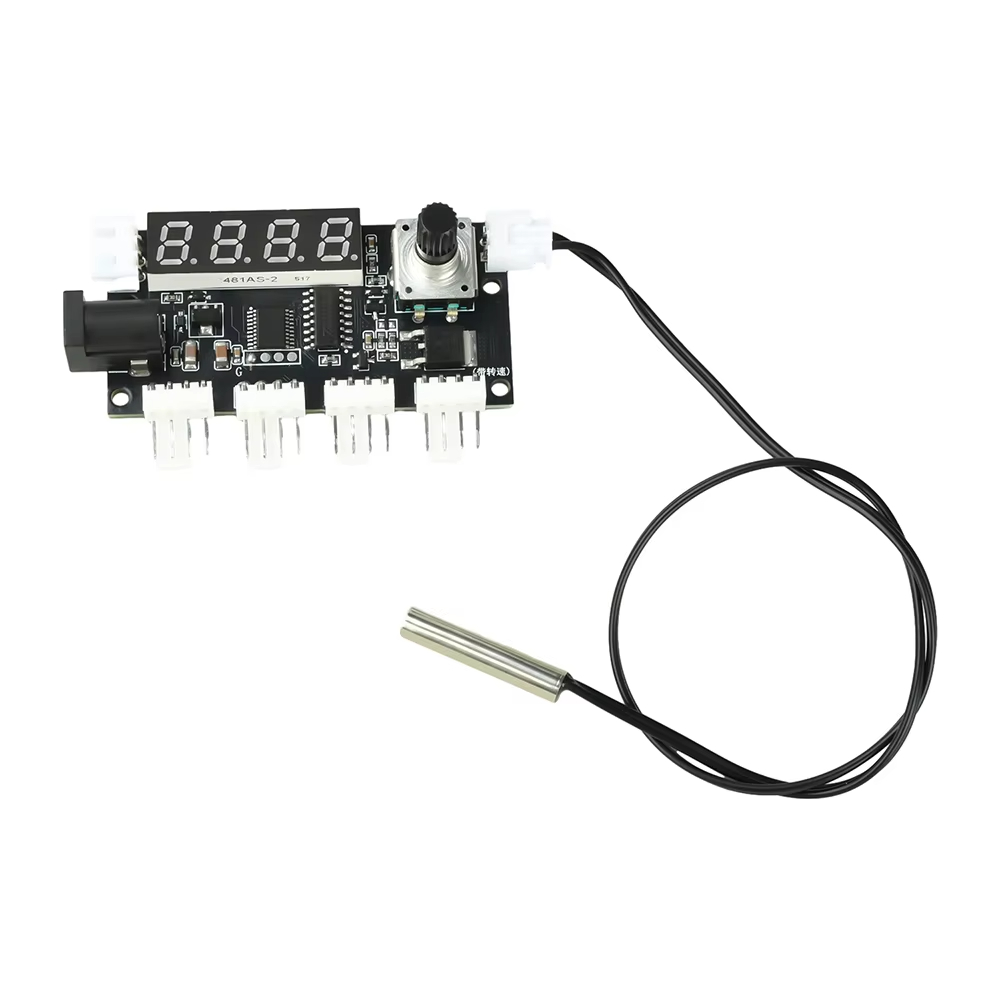

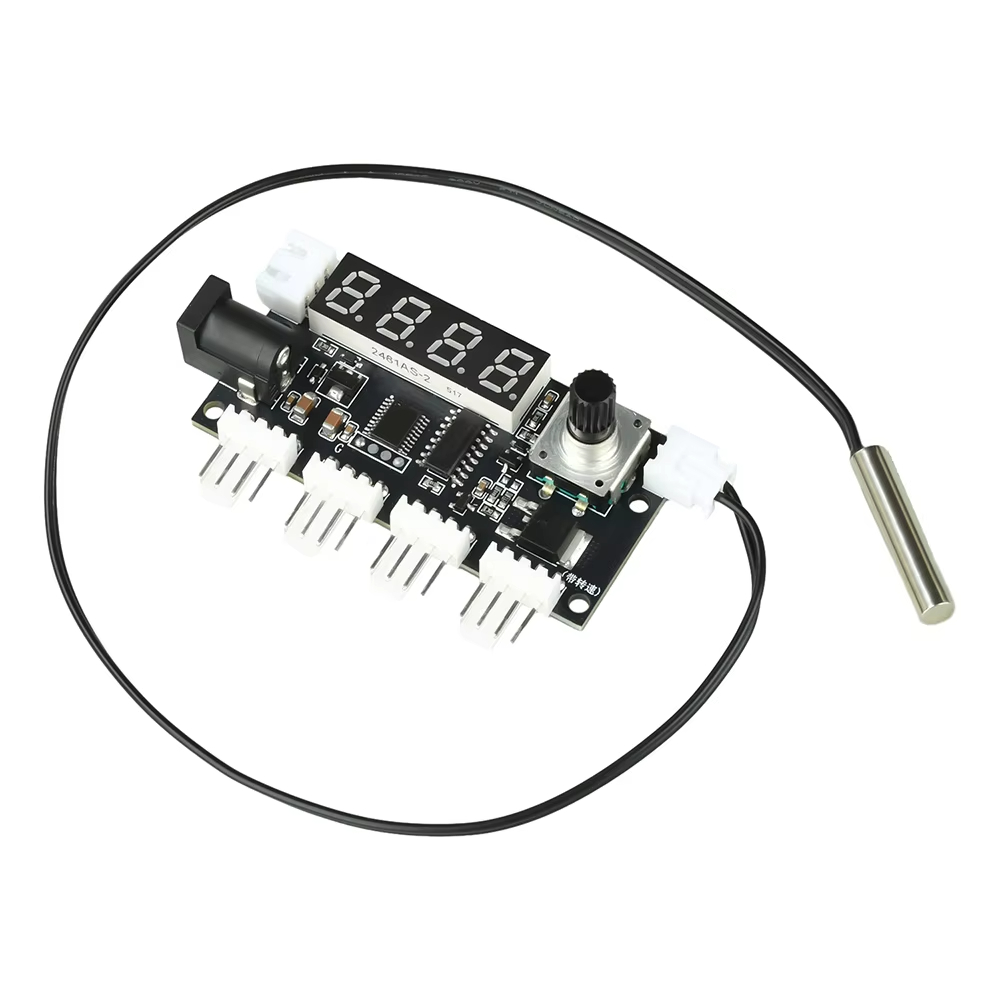

  10K NTC Sensor*1

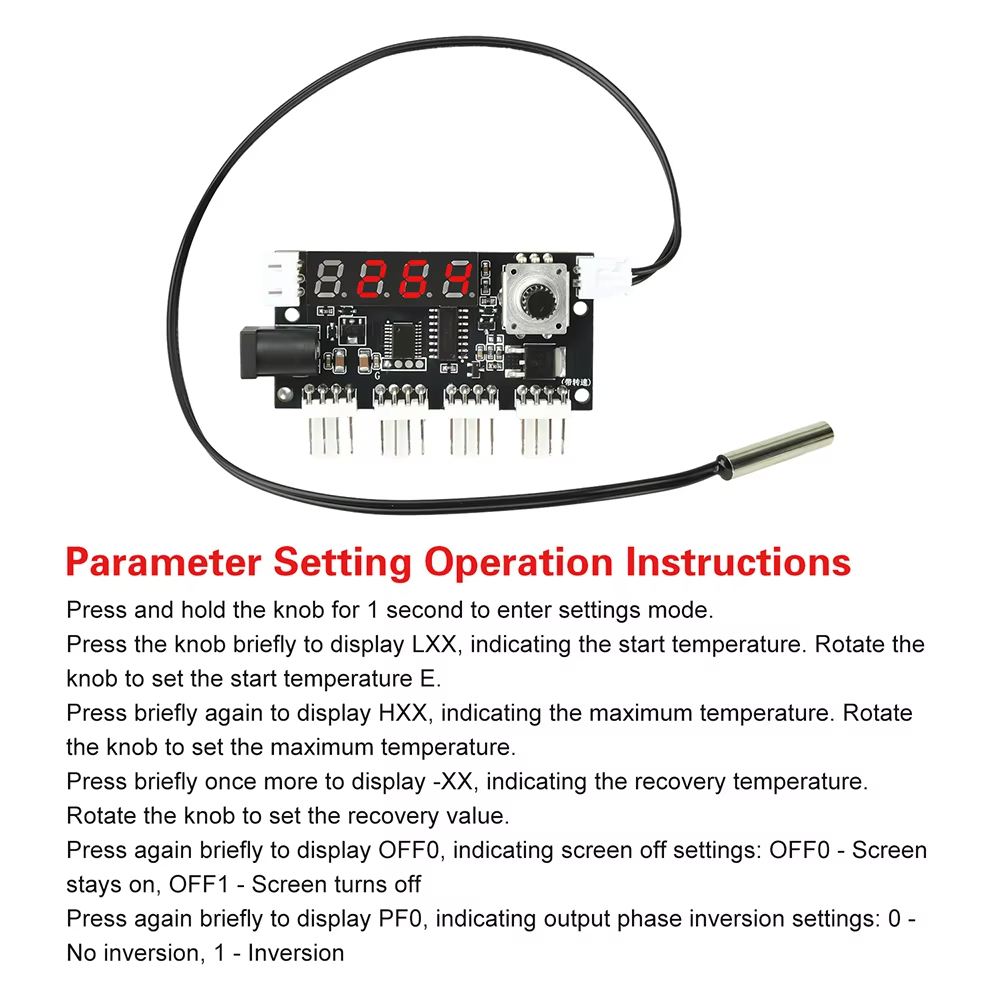

🔧 مراحل تنظیم پارامترها:

1. ورود به حالت تنظیم:   دکمه چرخشی را به مدت ۱ ثانیه نگه دارید تا وارد حالت تنظیم شوید.
2. تنظیم دمای شروع (LXX):   با فشار کوتاه دکمه، عبارت LXX نمایش داده می‌شود که نشان‌دهنده دمای شروع است. با چرخاندن دکمه، مقدار دمای شروع را تنظیم کنید.
3. تنظیم دمای حداکثر (HXX):   دوباره دکمه را کوتاه فشار دهید تا HXX نمایش داده شود. با چرخاندن دکمه، دمای حداکثر را تعیین کنید.
4. تنظیم دمای بازیابی (-XX):   با فشار دوباره دکمه، -XX ظاهر می‌شود که مربوط به دمای بازیابی است. مقدار آن را با چرخاندن دکمه تنظیم کنید.
5. تنظیم خاموشی صفحه (OFF0 / OFF1):   فشار کوتاه بعدی، گزینه OFF0 را نشان می‌دهد:
   • OFF0: صفحه همیشه روشن بماند.
   • OFF1: صفحه پس از مدتی خاموش شود.
6. تنظیم معکوس فاز خروجی (PF0 / PF1):   فشار کوتاه بعدی، گزینه PF0 را نمایش می‌دهد:
   • PF0: بدون معکوس فاز.
   • PF1: فعال‌سازی معکوس فاز خروجی.

۱. تنظیم دمای بازیابی چیست ؟

دمای بازیابی مشخص می‌کند فن پس از پایین‌آمدن دما، از چه نقطه‌ای شروع به کاهش سرعت کند یا به حالت قبلی برگردد. این گزینه برای جلوگیری از روشن و خاموش‌شدن مداوم فن در نزدیکی دمای مرزی استفاده می‌شود. چنین فاصله‌ای در کنترلرهای دما با نام هیسترزیس شناخته می‌شود و از تغییرات سریع و آزاردهنده سرعت فن جلوگیری می‌کند.analog+1

مثال ساده

فرض کنید:

• دمای شروع LXX روی ۴۰ درجه تنظیم شده باشد.
• دمای حداکثر HXX روی ۶۰ درجه تنظیم شده باشد.
• دمای بازیابی -XX روی ۳۵ درجه تنظیم شده باشد.

در این حالت:

1. تا قبل از ۴۰ درجه، فن با سرعت کم یا در حالت توقف کار می‌کند.
2. از ۴۰ درجه به بعد، سرعت فن به‌تدریج افزایش می‌یابد.
3. در دمای ۶۰ درجه، فن به بیشترین سرعت تنظیم‌شده می‌رسد.
4. وقتی دما کاهش پیدا کند، فن فوراً به سرعت پایین برنمی‌گردد.
5. فن تا زمانی که دما به حدود ۳۵ درجه نرسیده باشد، با سرعت بالاتر ادامه می‌دهد.
6. پس از رسیدن دما به دمای بازیابی، سرعت فن کاهش پیدا می‌کند یا به حالت قبلی بازمی‌گردد.

این فاصله باعث می‌شود اگر دما بین ۳۹ و ۴۰ درجه نوسان کند، فن مرتباً تغییر وضعیت ندهد. نتیجه، عملکرد نرم‌تر، صدای کمتر و عمر بیشتر فن خواهد بود.

چه مقداری برای دمای بازیابی مناسب است؟

• برای سیستم‌های معمولی: حدود ۳ تا ۵ درجه پایین‌تر از دمای شروع.
• برای تجهیزات حساس: مقدار بازیابی کمتر، تا فن مدت بیشتری فعال بماند.
• برای کاهش صدا و مصرف برق: اختلاف بیشتر، اما فقط در صورتی که افزایش دما خطری ایجاد نکند.

بهتر است دمای بازیابی را آن‌قدر بالا تنظیم نکنید که فن بلافاصله پس از کاهش جزئی دما سرعتش را کم کند؛ چون این کار باعث نوسان مداوم سرعت خواهد شد.

۲. تنظیم معکوس‌کردن فاز خروجی – PF0 / PF1 چیست ؟

گزینه PF0 / PF1 مربوط به قطبیت یا منطق سیگنال PWM است. این گزینه مشخص می‌کند که افزایش مقدار PWM با سیگنال فعال در سطح بالا انجام شود یا سطح پایین.

حالت PF0

در حالت PF0، خروجی PWM با منطق عادی کار می‌کند. در این وضعیت معمولاً هرچه مقدار PWM بیشتر شود، سرعت فن نیز افزایش پیدا می‌کند.

این حالت برای بیشتر فن‌های استاندارد و فن‌های چهار سیمه کامپیوتری گزینه مناسب‌تری است. اگر پس از اتصال، با افزایش مقدار سرعت، دور فن هم بیشتر شد، احتمالاً باید از همین حالت استفاده کنید.

حالت PF1

در حالت PF1، فاز یا قطبیت سیگنال PWM معکوس می‌شود. این گزینه برای فن‌ها یا مدارهایی کاربرد دارد که ورودی کنترل آن‌ها با منطق معکوس کار می‌کند؛ یعنی با کاهش سطح سیگنال، سرعت فن افزایش پیدا می‌کند.

معکوس‌کردن فاز به معنی برعکس‌کردن جهت چرخش فن نیست. این گزینه جای قطب مثبت و منفی موتور را عوض نمی‌کند و باعث چرخش معکوس پره‌ها نمی‌شود؛ فقط منطق سیگنال کنترل سرعت را تغییر می‌دهد. در مدارهای PWM، معکوس‌سازی می‌تواند باعث شود Duty Cycle بالا یا پایین، رفتار متفاوتی در سرعت فن ایجاد کند.

مثال کاربردی برای PF0 و PF1

فرض کنید در حالت PF0 مقدار PWM را افزایش می‌دهید، اما سرعت فن به‌جای زیادشدن کاهش پیدا می‌کند. این رفتار نشان می‌دهد ورودی فن احتمالاً با منطق معکوس کار می‌کند.

در این شرایط:

1. فن را خاموش کنید.
2. وارد منوی تنظیمات شوید.
3. گزینه PF1 را فعال کنید.
4. سرعت فن را دوباره بررسی کنید.
5. اگر با افزایش مقدار PWM، سرعت فن بیشتر شد، تنظیم درست انجام شده است.

اگر در حالت PF1 فن برعکس عمل کرد یا اصلاً روشن نشد، دوباره به PF0 برگردید.

تفاوت این دو تنظیم

دمای بازیابی به رفتار حرارتی سیستم مربوط است، اما PF0 و PF1 به منطق الکتریکی سیگنال کنترل فن مربوط می‌شوند. این دو گزینه مستقل از یکدیگر هستند.

نکات مهم هنگام تنظیم

• ابتدا با مقدارهای پیش‌فرض کار کنید و سپس تنظیمات را تغییر دهید.
• دمای شروع را پایین‌تر از دمای حداکثر قرار دهید.
• دمای بازیابی باید از دمای شروع پایین‌تر باشد.
• اگر فن با افزایش PWM کندتر شد، حالت PF1 را امتحان کنید.
• اتصال PF1 به معنی تغییر جهت چرخش فن نیست.
• برای فن‌های پرقدرت، مجموع جریان چهار کانال را از ۵ آمپر بیشتر نکنید.
• پس از هر تغییر، عملکرد فن و دمای سیستم را بررسی کنید.
• در صورت افزایش غیرعادی دما، کنترلر را روی حالت دستی یا سرعت بالاتر قرار دهید.

راهنمای تنظیم ماژول تولید سیگنال PWM

ماژول تولید سیگنال PWM یا مدولاسیون پهنای پالس، ابزاری کاربردی برای کنترل سرعت موتور، تنظیم شدت نور LED، کنترل توان خروجی و اجرای پروژه‌های الکترونیکی است. این ماژول با امکان تنظیم فرکانس و چرخه کاری، به کاربر اجازه می‌دهد سیگنال خروجی را متناسب با نیاز مدار تنظیم کند.

چرخه کاری یا Duty Cycle چیست؟

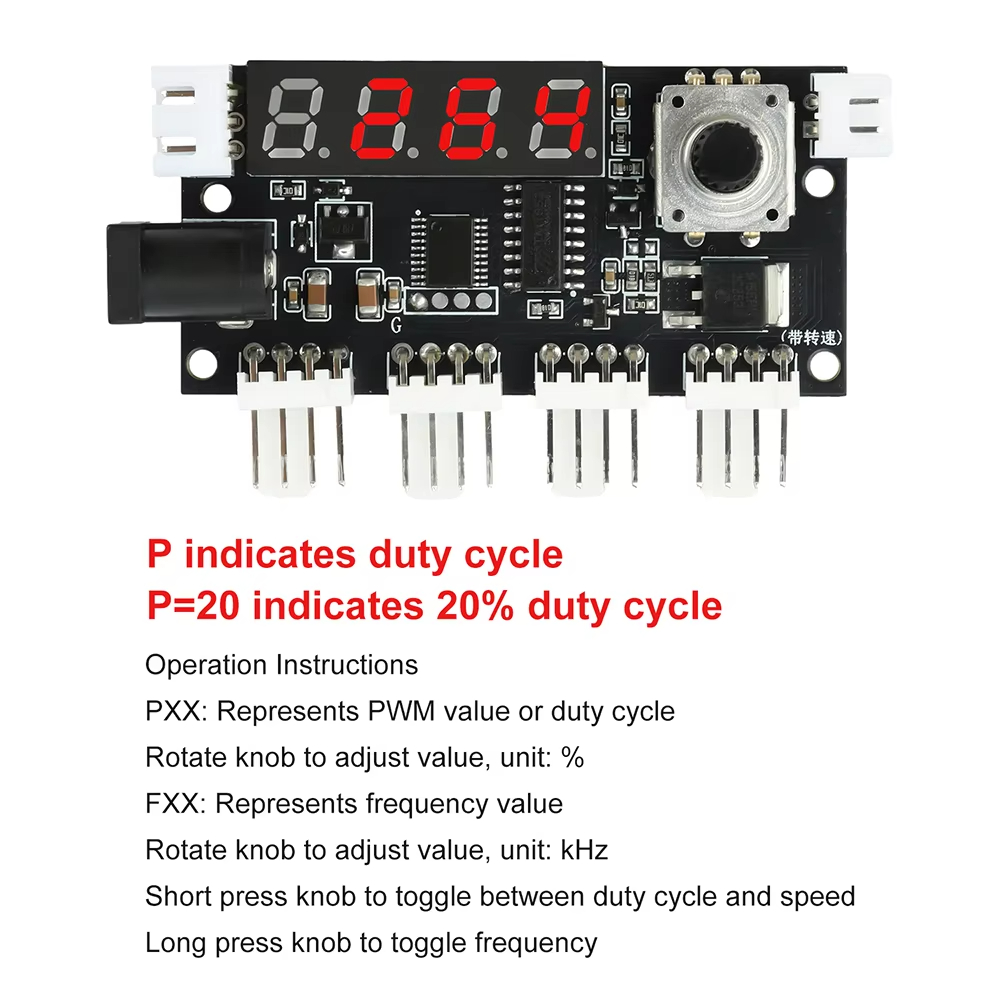

حرف P روی نمایشگر نشان‌دهنده مقدار چرخه کاری یا Duty Cycle است. چرخه کاری مشخص می‌کند سیگنال PWM چه درصدی از هر دوره زمانی در وضعیت روشن قرار داشته باشد.

برای مثال، اگر روی نمایشگر مقدار زیر دیده شود:

P=20

یعنی چرخه کاری سیگنال برابر با ۲۰ درصد است؛ در این حالت، سیگنال در ۲۰ درصد از هر دوره روشن و در ۸۰ درصد باقی‌مانده خاموش خواهد بود.

با افزایش Duty Cycle، توان متوسط خروجی بیشتر می‌شود. برای نمونه:

• P=10: توان یا سرعت پایین
• P=50: توان یا سرعت متوسط
• P=80: توان یا سرعت بالا
• P=100: خروجی در بیشترین مقدار ممکن

در کاربردهایی مانند کنترل موتور یا نور LED، تغییر مقدار P باعث تغییر سرعت موتور یا شدت روشنایی LED می‌شود.

تنظیم مقدار PWM با گزینه PXX

گزینه PXX مقدار چرخه کاری سیگنال PWM را نمایش می‌دهد. برای تغییر این مقدار، ناب یا دکمه چرخشی را بچرخانید.

• P: نشان‌دهنده Duty Cycle یا چرخه کاری است.
• XX: مقدار عددی چرخه کاری را مشخص می‌کند.
• واحد اندازه‌گیری: درصد (%)

به‌عنوان مثال، مقدار P=65 یعنی سیگنال PWM دارای Duty Cycle برابر با ۶۵ درصد است.

تنظیم فرکانس با گزینه FXX

حرف F نشان‌دهنده فرکانس سیگنال PWM است. فرکانس مشخص می‌کند سیگنال در هر ثانیه چند بار تکرار شود.

گزینه FXX برای تنظیم فرکانس خروجی استفاده می‌شود. با چرخاندن ناب می‌توانید مقدار فرکانس را تغییر دهید.

• F: نشان‌دهنده فرکانس سیگنال است.
• XX: مقدار عددی فرکانس را نمایش می‌دهد.
• واحد اندازه‌گیری: کیلوهرتز (kHz)

فرکانس مناسب به نوع مدار و کاربرد شما بستگی دارد. موتور، LED، شیر برقی و سایر تجهیزات ممکن است به فرکانس‌های متفاوتی نیاز داشته باشند؛ بنابراین پیش از تنظیم، مشخصات قطعه مصرف‌کننده را بررسی کنید.

عملکرد دکمه‌های کنترلی

فشار کوتاه دکمه

با یک فشار کوتاه روی دکمه، بین حالت‌های مختلف تنظیم جابه‌جا می‌شوید. این حالت‌ها معمولاً شامل موارد زیر هستند:

• تنظیم چرخه کاری یا Duty Cycle
• تنظیم سرعت یا Speed
• نمایش مقدار فعلی خروجی

پس از انتخاب حالت موردنظر، با چرخاندن ناب مقدار آن را تغییر دهید.

فشار طولانی دکمه

با نگه‌داشتن دکمه، ماژول وارد بخش تنظیم فرکانس و سایر پارامترهای قابل‌تنظیم می‌شود. پس از ورود به این بخش، می‌توانید گزینه موردنظر را انتخاب و مقدار آن را با ناب تغییر دهید.

مدت‌زمان لازم برای فشار طولانی ممکن است در نسخه‌های مختلف ماژول متفاوت باشد؛ بنابراین اگر منوی تنظیمات بلافاصله باز نشد، دکمه را کمی بیشتر نگه دارید.

روش استفاده از ماژول PWM

برای تنظیم خروجی PWM مراحل زیر را انجام دهید:

1. ماژول را به منبع تغذیه مناسب متصل کنید.
2. خروجی ماژول را به موتور، LED یا مدار موردنظر وصل کنید.
3. با فشار کوتاه دکمه، حالت تنظیم Duty Cycle یا Speed را انتخاب کنید.
4. ناب را بچرخانید و مقدار چرخه کاری را تغییر دهید.
5. برای تنظیم فرکانس، دکمه را به‌صورت طولانی فشار دهید.
6. گزینه FXX را انتخاب کنید.
7. فرکانس مناسب را با چرخاندن ناب تنظیم کنید.
8. عملکرد خروجی را بررسی کنید و در صورت نیاز مقدار P یا F را اصلاح نمایید.

تفاوت فرکانس و چرخه کاری

فرکانس و Duty Cycle دو پارامتر متفاوت هستند و هرکدام وظیفه خاصی دارند:

• فرکانس: تعداد تکرار سیگنال در هر ثانیه را مشخص می‌کند.
• Duty Cycle: درصد زمان روشن‌بودن سیگنال در هر دوره را تعیین می‌کند.

برای مثال، ممکن است دو سیگنال هر دو فرکانس ۱۰ کیلوهرتز داشته باشند، اما یکی Duty Cycle برابر ۲۰ درصد و دیگری Duty Cycle برابر ۸۰ درصد داشته باشد. در این حالت، فرکانس هر دو یکسان است، اما توان متوسط خروجی آن‌ها متفاوت خواهد بود.

نکات مهم هنگام تنظیم

• پیش از اتصال بار، محدوده ولتاژ کاری ماژول و مصرف‌کننده را بررسی کنید.
• از اعمال جریان بیشتر از ظرفیت خروجی ماژول خودداری کنید.
• برای موتورهای پرقدرت از درایور یا ترانزیستور مناسب استفاده کنید.
• افزایش Duty Cycle همیشه به معنی افزایش بی‌خطر سرعت نیست؛ توان و جریان موتور نیز باید در محدوده مجاز باشد.
• فرکانس نامناسب ممکن است باعث لرزش موتور، صدای اضافه یا عملکرد ناپایدار شود.
• در صورت افزایش دمای ماژول، بار را کاهش دهید یا از خنک‌کاری مناسب استفاده کنید.
• پیش از تغییر سیم‌کشی، منبع تغذیه را قطع کنید.

پرسش‌های مهم درباره محصول

۱. این ماژول دقیقاً چه کاری انجام می‌دهد؟

این محصول یک کنترلر هوشمند برای فن‌های DC و PWM است. وظیفه اصلی آن این است که سرعت چرخش فن را بر اساس دمای اندازه‌گیری‌شده یا تنظیمات دستی تغییر دهد.

برای مثال، اگر دمای یک محفظه پایین باشد، فن می‌تواند با سرعت کم کار کند تا صدای کمتری تولید شود. وقتی دما بالا می‌رود، ماژول مقدار PWM را افزایش می‌دهد و فن با سرعت بیشتری می‌چرخد.

این کنترلر برای کیس کامپیوتر، تجهیزات الکترونیکی، تابلو برق، منابع تغذیه، دستگاه‌های صنعتی کوچک، سیستم‌های خنک‌کننده و پروژه‌های DIY کاربرد دارد. نمایشگر دستگاه نیز دما یا سرعت فن را نشان می‌دهد تا بدانید سیستم در چه وضعیتی کار می‌کند.

۲. چهارکاناله بودن یعنی چه؟

چهارکاناله بودن یعنی چهار خروجی فن روی برد وجود دارد و می‌توان تا چهار فن را به دستگاه متصل کرد. در تصویر، چهار سوکت پایین برد با عنوان خروجی فن مشخص شده‌اند.

هر کانال می‌تواند یک فن را تغذیه کند و سیگنال کنترل PWM یا سیگنال سنجش سرعت را دریافت کند. بااین‌حال، طبق توضیحات محصول، خروجی چهار کانال به‌صورت هماهنگ کنترل می‌شود؛ یعنی افزایش دما می‌تواند باعث افزایش هم‌زمان PWM در هر چهار کانال شود.

پس این ماژول برای کنترل گروهی فن‌ها مناسب است، اما نباید انتظار داشت هر فن حتماً منحنی دمایی کاملاً جداگانه‌ای داشته باشد.

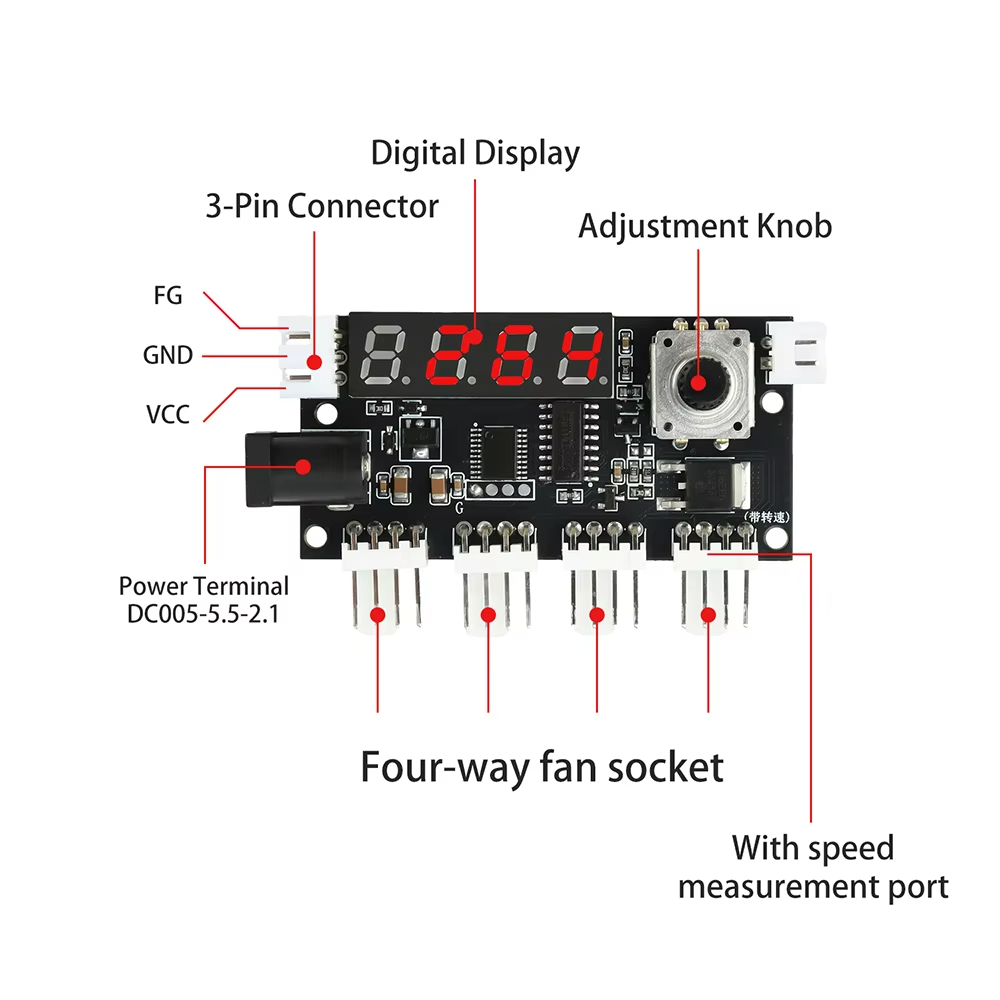

۳. آیا این ماژول فن ۴ سیمه را کنترل می‌کند؟

بله، کاربرد اصلی خروجی‌های چهارپین، اتصال فن‌های ۴ سیمه PWM است. فن‌های چهار سیمه معمولاً چهار اتصال دارند:

• VCC برای تغذیه.
• GND برای منفی.
• FG یا Tach برای گزارش سرعت چرخش.
• PWM برای دریافت فرمان کنترل سرعت.

در این ساختار، ماژول بدون قطع و وصل‌کردن مستقیم برق فن، از طریق پایه PWM سرعت آن را تنظیم می‌کند. این روش برای کنترل نرم و دقیق فن مناسب است. در فن‌های چهار سیمه کامپیوتری، یک سیم جداگانه برای فرمان PWM وجود دارد و سیم دیگر سرعت واقعی فن را گزارش می‌کند.

4. فرکانس PWM برابر ۲۵ کیلوهرتز چه مفهومی دارد؟

فرکانس ۲۵ کیلوهرتز یعنی سیگنال کنترل PWM در هر ثانیه ۲۵ هزار بار تکرار می‌شود. این مقدار برای بسیاری از فن‌های چهار سیمه کامپیوتری رایج است.

اما سرعت فن را خود فرکانس به‌تنهایی تعیین نمی‌کند. مقدار Duty Cycle مشخص می‌کند سیگنال چه درصدی از هر چرخه فعال باشد. وقتی Duty Cycle افزایش پیدا کند، معمولاً سرعت فن نیز بیشتر می‌شود.

برای نمونه:

• Duty Cycle پایین: سرعت کمتر.
• Duty Cycle متوسط: سرعت متوسط.
• Duty Cycle بالا: سرعت بیشتر.

در یک فرکانس ۲۵ کیلوهرتز، طول هر چرخه حدود ۴۰ میکروثانیه است. این فرکانس معمولاً برای کنترل فن‌های PWM انتخاب می‌شود تا سیگنال کنترل پایدار باشد و صدای ناشی از فرکانس کنترل کمتر شنیده شود.

5. حالت کنترل دمای خودکار چگونه کار می‌کند؟

در حالت خودکار، ماژول دمای محیط یا قطعه موردنظر را با سنسور NTC اندازه‌گیری می‌کند. سپس بر اساس دما، میزان PWM را تغییر می‌دهد.

فرض کنید دمای شروع روی ۴۰ درجه تنظیم شده باشد. تا زمانی که دما زیر این مقدار است، فن می‌تواند خاموش بماند یا با سرعت کم کار کند. بعد از عبور دما از ۴۰ درجه، سرعت فن افزایش پیدا می‌کند.

اگر دما به مقدار حداکثری برسد، فن با بیشترین سرعت تنظیم‌شده کار خواهد کرد. این روش کمک می‌کند فن فقط زمانی با سرعت زیاد بچرخد که واقعاً به خنک‌کاری بیشتری نیاز است.

6. دمای بازیابی چه کاربردی دارد؟

دمای بازیابی مشخص می‌کند پس از پایین‌آمدن دما، فن چه زمانی سرعت خود را کاهش دهد. این تنظیم باعث می‌شود فن با کوچک‌ترین تغییر دما، مرتباً تند و کند نشود.

مثلاً اگر فن در دمای ۴۰ درجه شروع به افزایش سرعت کند و دمای بازیابی روی ۳۵ درجه تنظیم شود، پس از پایین‌آمدن دما باید به حدود ۳۵ درجه برسد تا سرعت فن کاهش پیدا کند.

این فاصله دمایی نوعی هیسترزیس ایجاد می‌کند. نتیجه آن، عملکرد آرام‌تر، صدای کمتر و کاهش تغییرات ناگهانی سرعت فن است. اگر دمای بازیابی بیش از حد نزدیک به دمای شروع باشد، ممکن است فن مدام بین دو سرعت جابه‌جا شود.

7. آیا امکان تنظیم دستی سرعت وجود دارد؟

بله، این کنترلر حالت تنظیم دستی سرعت را نیز ارائه می‌دهد. در این حالت، سرعت فن به‌صورت مستقیم از طریق دکمه چرخشی تنظیم می‌شود و وابستگی آن به دمای سنسور کمتر یا حذف می‌شود.

حالت دستی برای آزمایش فن، تنظیم سرعت ثابت، کنترل صدای سیستم یا زمانی که هنوز منحنی دمایی مناسب را پیدا نکرده‌اید، کاربرد دارد.

مثلاً می‌توانید فن‌ها را روی سرعت ۵۰ درصد تنظیم کنید و ببینید آیا دمای دستگاه در محدوده مناسب باقی می‌ماند یا نه. اگر دما بالا رفت، سرعت را بیشتر کنید.

8. جریان ۵ آمپر برای هر کانال است؟

بر اساس مشخصات موجود، مقدار حداکثر جریان ۵ آمپر برای کل خروجی ماژول اعلام شده است، نه برای هر کانال. چون مقدار جداگانه‌ای برای هر کانال ذکر نشده، نباید تصور کرد هر چهار فن می‌توانند به‌صورت هم‌زمان ۵ آمپر مصرف کنند.

اگر چهار فن هرکدام ۰٫۷۵ آمپر مصرف کنند:

۰٫۷۵×۴=۳آمپر

این مقدار در محدوده ۵ آمپر قرار دارد. اما اگر هر فن ۱٫۵ آمپر مصرف کند:

۱٫۵×۴=۶آمپر

در این حالت از ظرفیت اعلام‌شده عبور می‌کنید. جریان راه‌اندازی فن‌ها نیز ممکن است برای مدت کوتاهی بیشتر از جریان عادی باشد، بنابراین بهتر است حاشیه ایمنی در نظر بگیرید.

9. نمایشگر چه اطلاعاتی را نشان می‌دهد؟

نمایشگر دیجیتال دستگاه می‌تواند دما یا سرعت چرخش فن را نشان دهد. در حالت نمایش دما، مقدار ثبت‌شده توسط سنسور NTC روی صفحه دیده می‌شود.

در حالت نمایش سرعت، عدد RPM یا دور بر دقیقه نمایش داده می‌شود. برای اینکه سرعت درست خوانده شود، فن باید خروجی FG یا Tach داشته باشد. فن دو سیمه  سیگنال سرعت جداگانه ندارد و نمی‌تواند RPM واقعی را به کنترلر گزارش کند.حداکثر سرعت قابل نمایش ۵۰٬۰۰۰ دور در دقیقه اعلام شده است

10. اگر فن سرعتش روی نمایشگر دیده نشد چه کنیم؟

ابتدا ترتیب سیم‌ها را بررسی کنید. ممکن است سیم FG به پایه درست متصل نشده باشد. سپس مطمئن شوید فن واقعاً خروجی Tach یا FG دارد.

اگر فن روشن می‌شود اما RPM صفر نشان داده می‌شود، احتمال دارد:

• سیم FG قطع یا جابه‌جا شده باشد.
• فن خروجی سنجش سرعت نداشته باشد.
• تعداد پالس فن با تنظیمات کنترلر سازگار نباشد.
• ترتیب پایه‌های کانکتور اشتباه باشد.
• فن با ولتاژ مناسب تغذیه نشده باشد.

در این شرایط، اتصال را قطع و پایه‌ها را با دقت بررسی کنید. اتصال اشتباه VCC و GND می‌تواند به فن آسیب بزند.

11. گزینه PF0 و PF1 چه کاری انجام می‌دهد؟

PF0 و PF1 مربوط به معکوس‌کردن منطق سیگنال خروجی PWM هستند. در حالت PF0، سیگنال با منطق عادی کار می‌کند و معمولاً افزایش PWM باعث افزایش سرعت فن می‌شود.

در حالت PF1، قطبیت منطقی سیگنال معکوس می‌شود. این گزینه برای فن یا درایوری کاربرد دارد که با منطق معکوس کار می‌کند.

این تنظیم جهت چرخش پره‌ها را عوض نمی‌کند. PF1 فقط رفتار فرمان PWM را معکوس می‌کند و به معنی چرخش برعکس موتور نیست. برای بیشتر فن‌های استاندارد، ابتدا PF0 را امتحان کنید.

12. این محصول برای چه کاربردهایی مناسب است؟

این کنترلر برای کاربرانی مناسب است که می‌خواهند چند فن را با کنترل دما یا PWM مدیریت کنند. چند نمونه کاربرد آن عبارت‌اند از:

• خنک‌کاری کیس کامپیوتر.
• کنترل فن کارت گرافیک یا تجهیزات جانبی.
• تهویه تابلو برق.
• خنک‌کاری آمپلی‌فایر و منابع تغذیه.
• سیستم‌های خنک‌کننده پروژه‌های الکترونیکی.
• کنترل فن تجهیزات صنعتی کوچک.
• ساخت سیستم تهویه DIY.
• کاهش صدای فن با تنظیم سرعت متناسب با دما.

سناریوی واقعی استفاده

فرض کنید داخل یک محفظه الکترونیکی چهار فن ۱۲ ولتی نصب کرده‌اید. سنسور NTC را نزدیک قطعه‌ای قرار می‌دهید که بیشترین گرما را تولید می‌کند.

دمای شروع را روی ۴۰ درجه و دمای حداکثری را روی ۶۰ درجه تنظیم می‌کنید. در دمای پایین، فن‌ها با سرعت کم کار می‌کنند. با رسیدن دما به ۴۰ درجه، سرعتشان افزایش پیدا می‌کند و در نزدیکی ۶۰ درجه به بیشترین مقدار می‌رسد.

اگر دما دوباره به ۳۵ درجه برسد، فن‌ها آرام‌تر می‌شوند. این روش هم دما را کنترل می‌کند و هم اجازه نمی‌دهد فن‌ها بی‌دلیل همیشه با حداکثر سرعت کار کنند. 🌡️
