کنترل دقیق دما با PWM چهار سیمه کنترل‌کننده دمای فن PWM چهار سیمه، بر اساس دمای لحظه‌ای، سرعت فن را با دقت تنظیم می‌کند و با ایجاد خنک‌کنندگی بهینه، صدای سیستم را هم به حداقل می‌رساند؛ بنابراین برای چیدمان کیس بسیار مناسب است.مناسب برای سیستم‌های پرقدرت 12 ولت 3 آمپراین کنترلر برای کارکرد قابل اعتماد طراحی شده و از توان 12 ولت 3 آمپر پشتیبانی می‌کند؛ به همین دلیل برای فن‌های قدرتمند در محیط‌های پرتقاضا مثل کامپیوترهای گیمینگ یا تجهیزات صنعتی گزینه‌ای مناسب است.نمایشگر دیجیتال با پروب دمااین دستگاه دارای نمایشگر دیجیتال واضحی است که دمای فعلی و سرعت فن را نشان می‌دهد. همچنین پروب همراه آن، اندازه‌گیری دقیق و لحظه‌ای دما را ممکن می‌کند تا کنترل حرارتی سیستم ثابت و قابل اعتماد باشد.
مشخصات:
- ولتاژ طراحی منبع تغذیه: 12 ولت DC
- محدوده ولتاژ کاری: 8 تا 16 ولت DC (ولتاژ کاری مدار است؛ لطفاً منبع تغذیه را متناسب با بازه ولتاژ فن انتخاب کنید)
- مصرف خود مدار: کمتر از 40 میلی‌آمپر (در تست 12 ولت، فقط جهت مرجع)
- جریان فن: حداکثر 3.5 آمپر
- محدوده PWM: 1 تا 100 با دقت ±0.5٪ (این درصد مربوط به سیگنال است، نه سرعت واقعی فن)
- فرکانس PWM: 25 کیلوهرتز ±1 کیلوهرتز
- دامنه سیگنال PWM: 5 ولت (در حالت بدون بار)
- محدوده اندازه‌گیری دما: 9.9- تا 99.9 درجه سانتی‌گراد
- خطای اندازه‌گیری دما: در بازه 0 تا 50 درجه کمتر از 1.2 درجه، و در سایر بازه‌ها کمتر از 2 درجه
ویژگی ها
- از کنترل هوشمند سرعت فن‌های 4 سیمه PWM پشتیبانی می‌کند؛ سرعت فن را با دقت تنظیم می‌کند و باعث کاهش مصرف انرژی و صدای کمتر می‌شود.

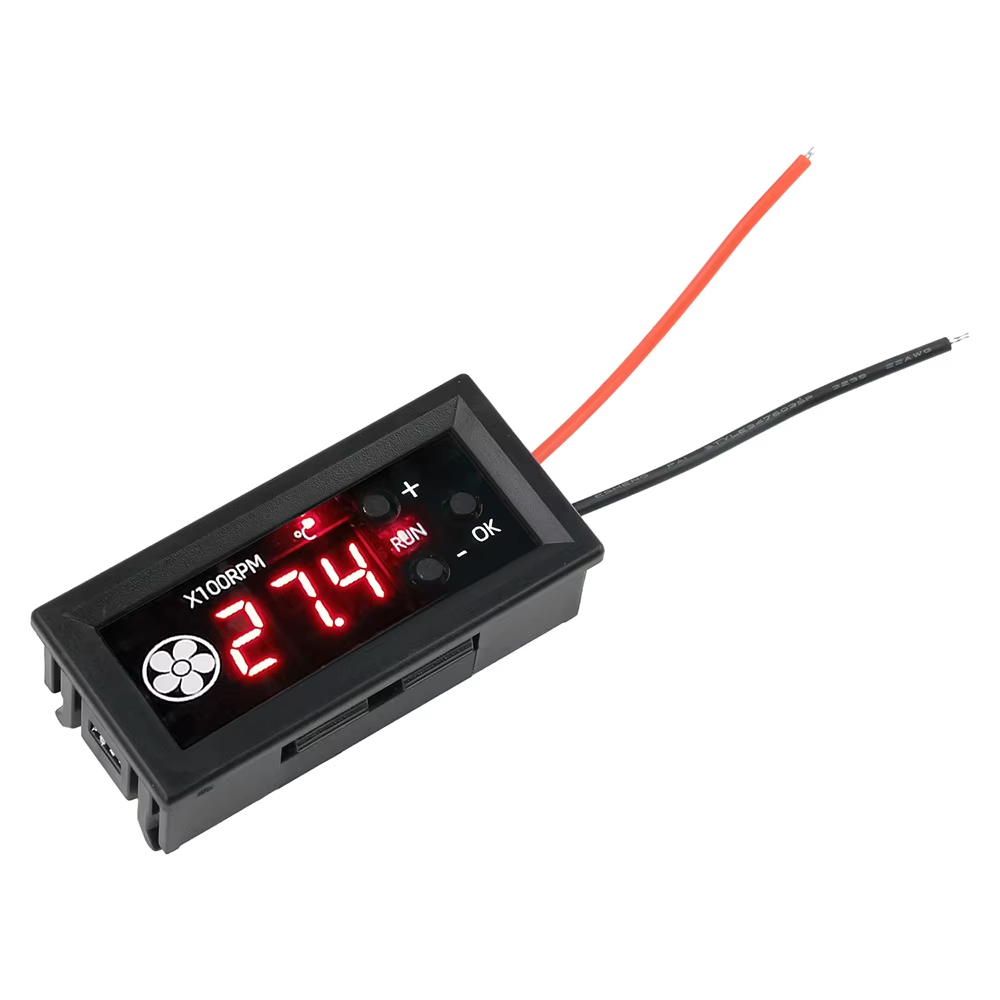

- نمایشگر داخلی دما و سرعت دارد و وضعیت عملکرد را به‌صورت لحظه‌ای نمایش می‌دهد؛ این ویژگی استفاده از آن را ساده و کاربردی می‌کند.
- از خاموش شدن فن در دمای پایین برای فن‌هایی با جریان حداکثر 3 آمپر پشتیبانی می‌کند و با فن‌هایی که جهت/منطق عملکرد معکوس دارند نیز سازگار است.

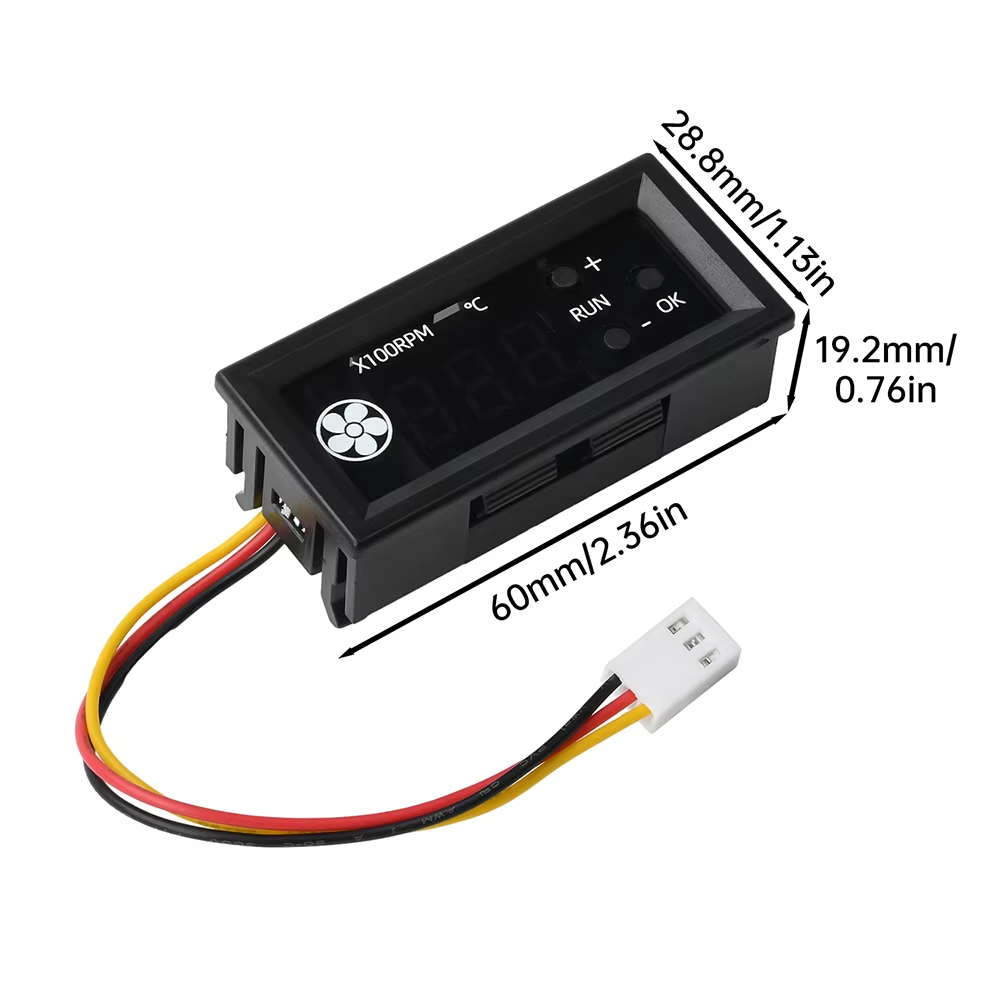

- طراحی کوچک و جمع‌وجوری دارد، به‌راحتی نصب و یکپارچه می‌شود و برای تجهیزات با فضای محدود مناسب است.

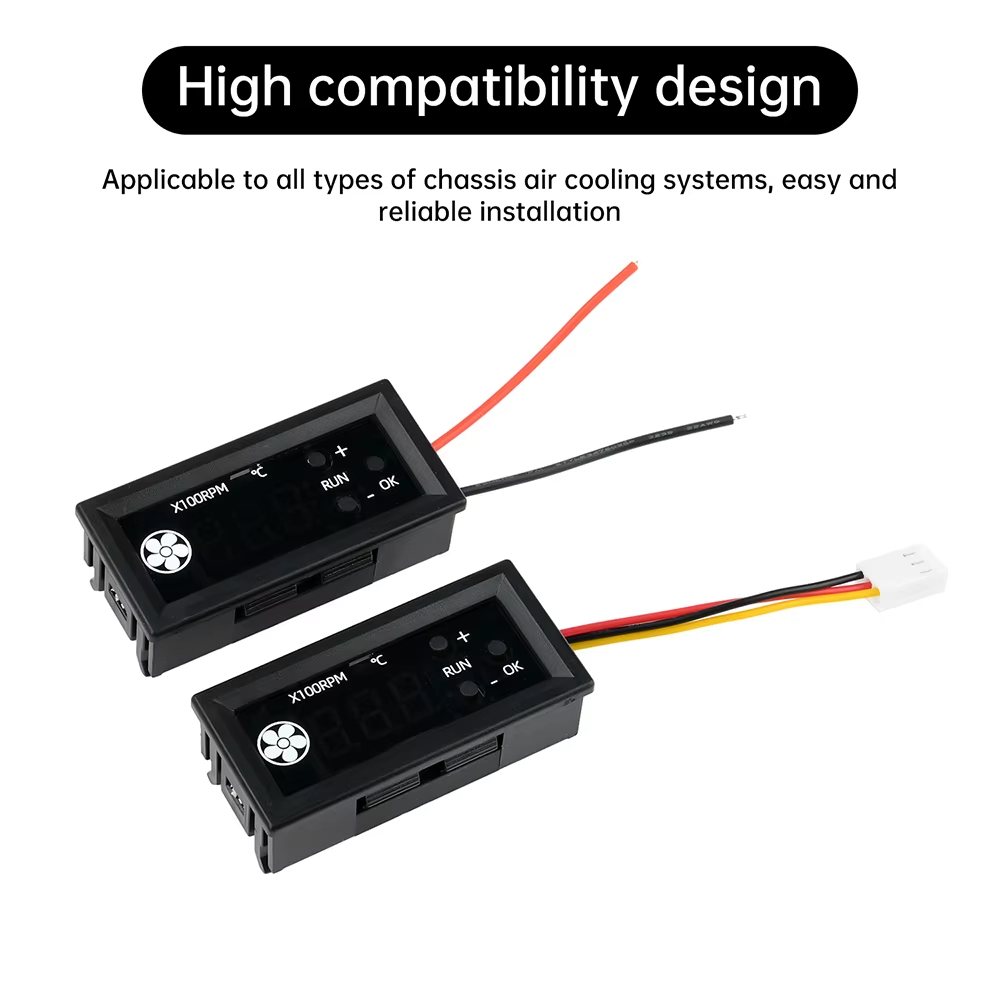

- طراحی با سازگاری بالا دارد و برای انواع سیستم‌های خنک‌سازی هوای کیس مناسب است؛ نصب آن آسان و قابل اعتماد است.

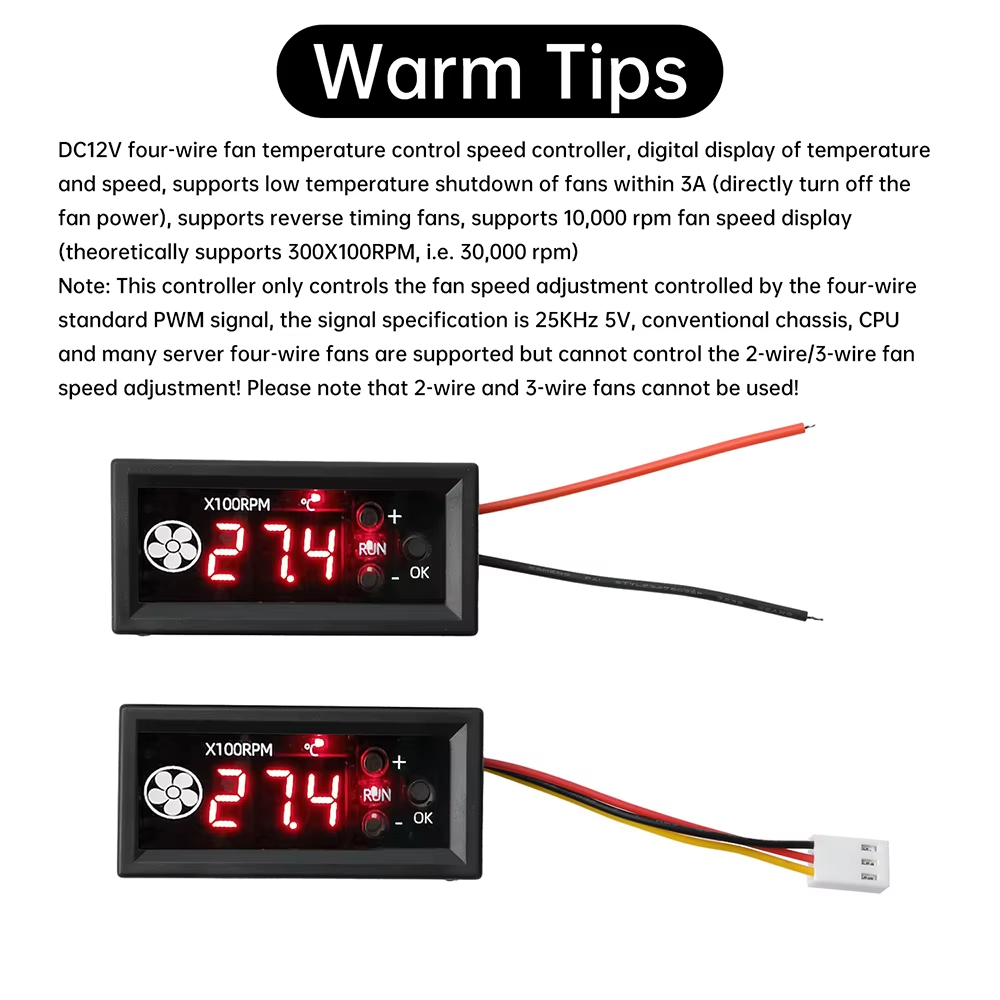

✨ نکات مهم:
این کنترلر دمایی سرعت فن 12 ولت DC، دارای نمایش دیجیتال دما و سرعت است و از خاموش شدن فن در دمای پایین برای فن‌های 3 آمپر یا کمتر پشتیبانی می‌کند؛ یعنی در دمای پایین، تغذیه فن را مستقیماً قطع می‌کند.
همچنین از فن‌هایی با عملکرد معکوس نیز پشتیبانی می‌کند و قابلیت نمایش سرعت فن تا 10,000 دور بر دقیقه را دارد؛ به‌صورت تئوری، تا 30,000 دور بر دقیقه هم پشتیبانی می‌شود.
توجه: این کنترلر فقط برای تنظیم سرعت فن‌های استاندارد 4 سیمه با سیگنال PWM طراحی شده است. مشخصات سیگنال آن 25 کیلوهرتز و 5 ولت است. بیشتر فن‌های 4 سیمه کیس، CPU و برخی سرورها از این استاندارد پشتیبانی می‌کنند، اما فن‌های 2 سیمه و 3 سیمه با این کنترلر قابل تنظیم سرعت نیستند.
کاربردهای رایج
این کنترلر دمای فن PWM یک انتخاب حرفه‌ای برای مدیریت حرارت در انواع تجهیزات الکترونیکی و سیستم‌های خنک‌سازی دقیق است. به‌دلیل توانایی در تنظیم هوشمند سرعت فن و حفظ تعادل میان خنک‌کنندگی، صدا و مصرف انرژی، در بسیاری از پروژه‌های صنعتی و نیمه‌صنعتی کاربرد دارد. از کیس‌های کامپیوتری و سرور گرفته تا تابلوهای برق و دستگاه‌های آزمایشگاهی، این ماژول عملکردی پایدار، دقیق و قابل اعتماد ارائه می‌دهد.
موارد مصرف
- سیستم‌های خنک‌کننده کیس و پردازنده.
- فن سرورها و رک‌های شبکه.
- منابع تغذیه صنعتی و سوئیچینگ.
- کمپرها
- پروژه‌های رباتیک مجهز به فن PWM.
- سیستم‌های تهویه کوچک و کم‌حجم.
- چیلرهای الکترونیکی و تجهیزات آزمایشگاهی.
- سیستم‌های کنترل دمای تابلو برق.
- سامانه‌های مانیتورینگ دما و سرعت فن.
- دستگاه‌های تهویه قابل حمل.
- پروژه‌های DIY و ساخت سیستم‌های خنک‌سازی سفارشی.

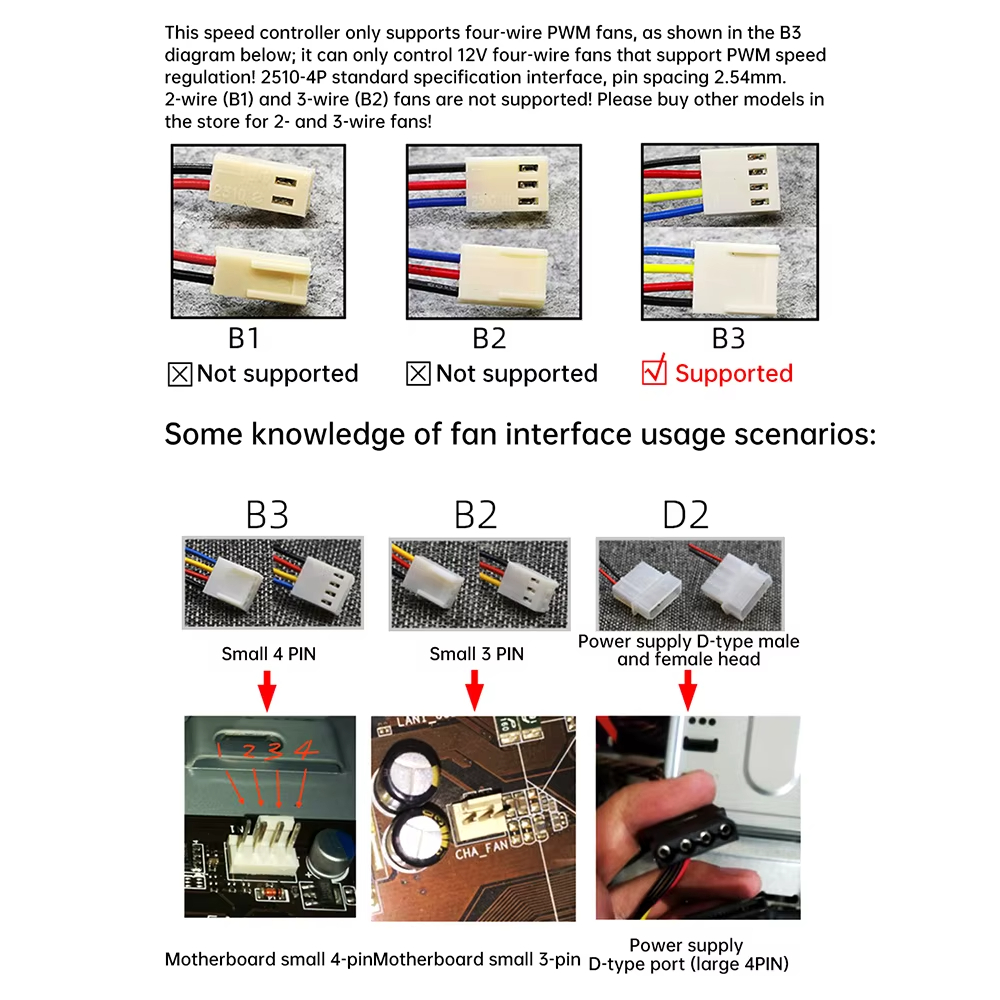

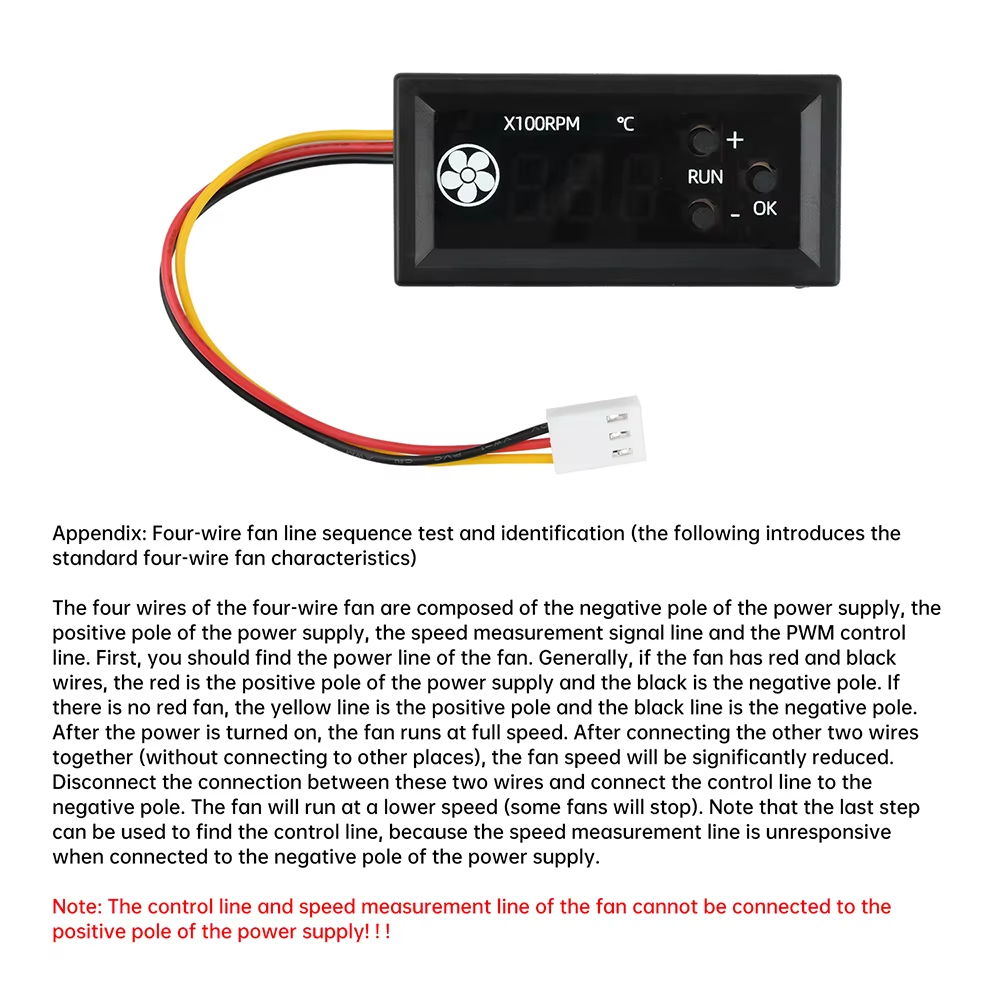

این بخش از راهنما برای شناسایی ترتیب سیمهای فن چهار سیمه PWM طراحی شده است. فن‌های 4 سیمه دارای سیمهای تغذیه مثبت و منفی، سیم سنجش سرعت و سیم کنترل PWM هستند. برای نصب صحیح، ابتدا باید قطب مثبت و منفی فن را تشخیص دهید، سپس سیمهای سیگنال را به درستی متصل کنید تا کنترل سرعت به‌صورت دقیق و ایمن انجام شود.
در فن‌های رایج، سیم قرمز معمولاً مثبت و سیم مشکی منفی است. در برخی مدل‌ها که سیم قرمز ندارند، سیم زرد نقش مثبت را دارد و سیم مشکی منفی است. پس از اتصال تغذیه، فن با سرعت کامل روشن می‌شود و با اتصال یا قطع سیمهای کنترلی می‌توان سرعت آن را کاهش داد یا رفتار آن را بررسی کرد.

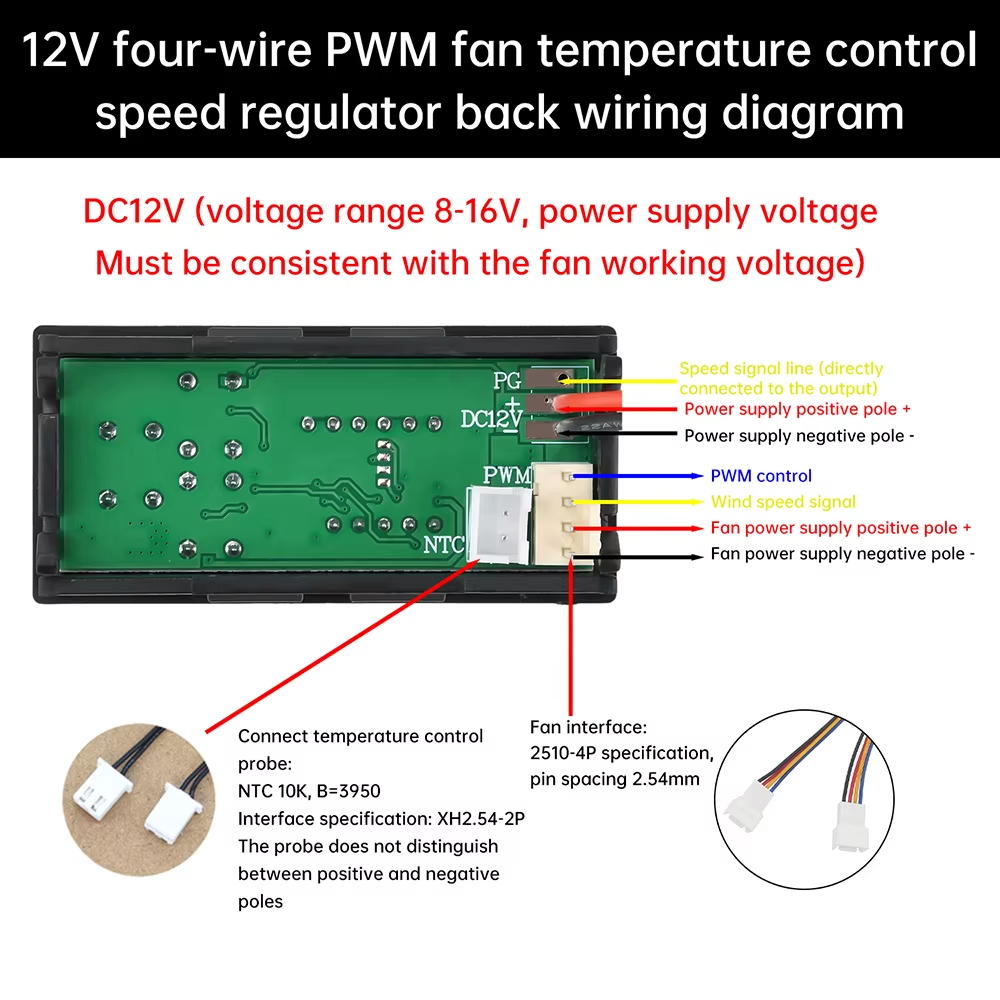

این راهنما برای نصب فن PWM، تشخیص سیمهای فن 4 پین، کنترل سرعت فن کیس، و استفاده صحیح از فن چهار سیمه بسیار کاربردی است.
کنترلر هوشمند دما و سرعت فن چهار سیمه ۱۲ ولت DC با نمایشگر دیجیتال دما و سرعت، قابلیت خاموش‌کردن خودکار فن در دمای پایین (تا جریان ۳ آمپر، با قطع مستقیم برق فن)، پشتیبانی از عملکرد معکوس زمان‌بندی فن، و نمایش سرعت فن تا ۱۰٬۰۰۰ دور در دقیقه را دارد (از نظر تئوری تا ۳۰٬۰۰۰ دور در دقیقه نیز قابل پشتیبانی است).
ویژگی‌های فنی و عملکردی
این ماژول کنترل دور فن دارای مجموعه‌ای از قابلیت‌های فنی مهم است. وجود نمایشگر LED سه‌رقمی با نور یکنواخت و خوانایی بالا، باعث می‌شود دما و سرعت فن به‌صورت واضح و دقیق نمایش داده شود. همچنین دو نشانگر مستقل در بالای نمایشگر، وضعیت نمایش را مشخص می‌کنند؛ یکی برای دمای محیط با واحد °C و دیگری برای سرعت فن با واحد X100RPM. این ویژگی، تشخیص سریع و دقیق اطلاعات را برای کاربر آسان‌تر می‌کند.
از دیگر مزایای این محصول می‌توان به سنسور NTC10K با اتصال سوکتی اشاره کرد که امکان تعویض آسان سنسور یا استفاده از نمونه‌های مشابه را فراهم می‌کند. این موضوع در زمان نصب، تعمیر یا ارتقای سیستم، انعطاف‌پذیری بیشتری به کاربر می‌دهد. همچنین این ماژول از فن‌های پرسرعت پشتیبانی می‌کند و با توجه به نحوه نمایش سرعت بر اساس مضرب 100، می‌تواند سرعت فن را تا حدود 30000RPM به‌صورت دقیق نمایش دهد.
report
4-Wire PWM Fan Temperature Controller 12V 3A Digital Display Speed Governor Low Temp Shut Down with Temp Probe for PC Chassis
Q1: Is it compatible with my fan?
- DC 12V
- Max 3A
- Fits 3‑wire & 4‑wire PWM fans
- For PC chassis cooling
Q2: Is it easy to install?
- Plug & play, no soldering
- Connect power wires
- Plug 3P fan connector
- Attach temperature probe
Q3: Does it work well?
- Auto speed by temperature
- Quieter & cooler
- Stable performance
- Extend fan life
Q4: Main features
- 12V 3A PWM control
- Digital display
- Adjustable speed
- Reverse fan support
- With temp probe
Features
- Intelligent PWM speed control for 4-wire fans, energy-saving & quiet
- Digital temperature & speed real-time display

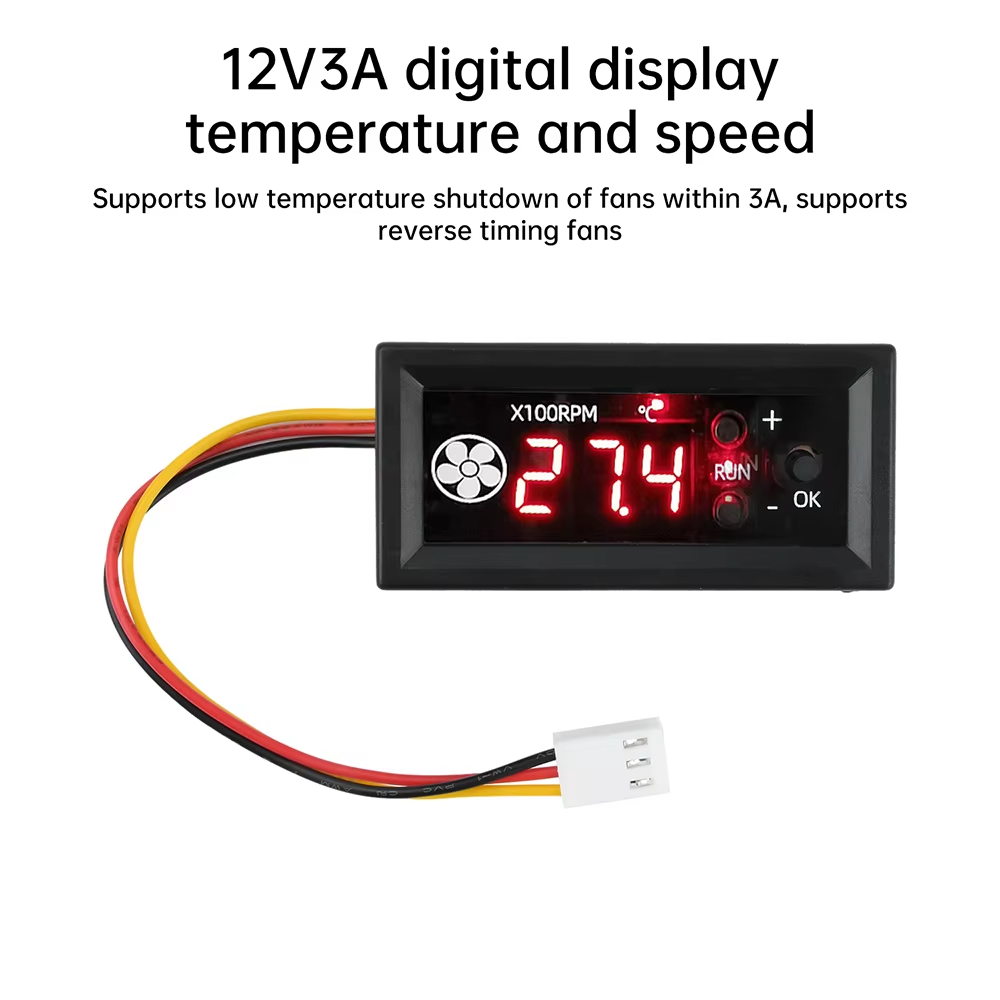

- Low-temperature fan shut down function (max 3A load)
- Support reverse fans & up to 30000 RPM detection
- Compact size, easy to install in narrow spaces
- High compatibility for PC chassis & CPU cooling systems
Specifications
- Working Voltage: DC 8–16V (recommended DC 12V)
- Self-consumption: < 40mA @12V
- Max Fan Current: 3.5A
- PWM Range: 1–100%
- PWM Frequency: 25KHz ±1KHz
- PWM Signal: 5V amplitude
- Temp Range: -9.9~99.9℃
- Temp Accuracy: ±1.2℃ (0~50℃) / ±2℃ (other ranges)
Warm Tips
- ONLY supports 4-wire standard PWM fans (25KHz 5V signal)
- NOT compatible with 2-wire / 3-wire fans
- Displays real-time temp & RPM; supports low-temp shut off
Package Includes
- 1 x Fan Speed Controller
- 1 x Temperature Probe
پرسش و پاسخ درباره کنترلر دمای فن PWM چهار سیمه
کنترلر دمای فن PWM چهار سیمه چیست؟
کنترلر دمای فن PWM چهار سیمه یک ماژول هوشمند برای تنظیم خودکار سرعت فن بر اساس دمای محیط یا دستگاه است. این کنترلر با استفاده از سیگنال PWM و پروب دما، سرعت فن را به‌صورت دقیق مدیریت می‌کند تا خنک‌سازی بهتر، صدای کمتر و مصرف انرژی پایین‌تر فراهم شود.
این کنترلر برای چه کاربردهایی مناسب است؟
این ماژول برای کیس کامپیوتر، فن CPU، سرور، رک شبکه، منابع تغذیه صنعتی، تابلو برق، تجهیزات آزمایشگاهی، دستگاه‌های تهویه کوچک و پروژه‌های DIY خنک‌سازی بسیار مناسب است. اگر به کنترل دقیق دمای فن نیاز دارید، این محصول یکی از گزینه‌های کاربردی و اقتصادی محسوب می‌شود.
آیا این کنترلر فقط برای فن‌های 4 سیمه است؟
بله، این کنترلر مخصوص فن‌های 4 سیمه PWM طراحی شده است. فن‌های 2 سیمه و 3 سیمه معمولاً با این نوع کنترلر به‌درستی تنظیم سرعت نمی‌شوند، چون روش کنترل آن‌ها متفاوت است و از سیگنال PWM استاندارد پشتیبانی نمی‌کنند.
ولتاژ کاری این کنترلر چقدر است؟
ولتاژ طراحی این کنترلر 12 ولت DC است و بازه کاری آن معمولاً 8 تا 16 ولت DC در نظر گرفته می‌شود. بهتر است منبع تغذیه را مطابق با ولتاژ نامی فن انتخاب کنید تا عملکرد دستگاه پایدار و ایمن باشد.
حداکثر جریان فن پشتیبانی‌شده چقدر است؟
این کنترلر برای فن‌هایی با جریان تا حدود 3.5 آمپر مناسب است. اگر فن شما جریان بالاتری مصرف می‌کند، باید قبل از استفاده، مشخصات فنی آن را بررسی کنید تا به مدار آسیب نرسد.
آیا نمایشگر دما و سرعت دارد؟
بله، این محصول دارای نمایشگر دیجیتال دما و سرعت فن است. این ویژگی کمک می‌کند وضعیت عملکرد فن را به‌صورت لحظه‌ای مشاهده کنید و دمای سیستم را بهتر تحت کنترل داشته باشید.
پروب دما چه نقشی دارد؟
پروب دما وظیفه دارد دمای محیط یا محل نصب را اندازه‌گیری کند و اطلاعات را به کنترلر ارسال کند. سپس کنترلر بر اساس این داده‌ها سرعت فن را کم یا زیاد می‌کند. این کار باعث می‌شود سیستم همیشه در دمای مناسب کار کند.
فرکانس PWM این کنترلر چقدر است؟
فرکانس PWM این دستگاه 25 کیلوهرتز است. این فرکانس برای فن‌های چهار سیمه استاندارد بسیار مناسب است و کمک می‌کند کنترل سرعت فن بدون نویز آزاردهنده و با دقت بالا انجام شود.
آیا این کنترلر مصرف انرژی بالایی دارد؟
خیر، مصرف خود مدار بسیار کم است و در حدود کمتر از 40 میلی‌آمپر گزارش شده است. همین موضوع باعث می‌شود این ماژول برای استفاده طولانی‌مدت و سیستم‌های خنک‌سازی دائمی گزینه مناسبی باشد.
دقت اندازه‌گیری دما در این محصول چقدر است؟
محدوده اندازه‌گیری دما از 9.9- تا 99.9 درجه سانتی‌گراد است. دقت اندازه‌گیری هم در بازه 0 تا 50 درجه سانتی‌گراد کمتر از 1.2 درجه و در سایر بازه‌ها کمتر از 2 درجه است، که برای کاربردهای عمومی و صنعتی کاملاً قابل قبول است.
آیا این محصول برای کیس کامپیوتر مناسب است؟
بله، این کنترلر یکی از بهترین گزینه‌ها برای خنک‌سازی کیس کامپیوتر است. با استفاده از آن می‌توانید سرعت فن را متناسب با دما تنظیم کنید، صدای کیس را کاهش دهید و عملکرد خنک‌کنندگی را بهینه کنید.
آیا برای سیستم‌های صنعتی هم کاربرد دارد؟
بله، این ماژول علاوه بر کیس و سرور، در منابع تغذیه صنعتی، تابلوهای برق، تجهیزات کنترلی و دستگاه‌های آزمایشگاهی نیز کاربرد دارد. هر جایی که کنترل هوشمند دما و فن مهم باشد، این محصول می‌تواند مفید باشد.
آیا نصب آن آسان است؟
بله، این کنترلر به‌دلیل طراحی کوچک و ساده، نصب راحتی دارد و در فضاهای محدود هم قابل استفاده است. به همین دلیل برای پروژه‌هایی که محدودیت فضا دارند، انتخاب مناسبی است.
این محصول چه مزیتی نسبت به فن معمولی دارد؟
فن معمولی فقط با سرعت ثابت یا کنترل محدود کار می‌کند، اما این کنترلر سرعت فن را بر اساس دمای واقعی تنظیم می‌کند. نتیجه این کار، خنک‌سازی هوشمند، کاهش صدا، صرفه‌جویی در انرژی و افزایش عمر فن است.
محتویات بسته چیست؟
در بسته این محصول معمولاً یک عدد کنترلر سرعت فن و یک عدد پروب دما قرار دارد. این ترکیب برای راه‌اندازی اولیه و استفاده کاربردی کاملاً کافی است.
راهنمای انتخاب کنترلر دور فن؛ مقایسه مدل‌های PWM و دمایی 🌀
کنترلر مناسب را باید بر اساس نوع فن، تعداد فن‌ها، ولتاژ تغذیه، جریان مصرفی و شیوه کنترل انتخاب کرد. فن چهار سیمه PWM با فن دو یا سه سیمه یکسان کنترل نمی‌شود؛ علاوه بر تعداد سیم‌ها، نوع ورودی کنترل و ترتیب پایه‌ها نیز باید با مشخصات فن تطبیق داشته باشد.
این صفحه مربوط به کنترلر چهارخروجی PWM با نمایشگر است. طبق مشخصات درج‌شده برای محصول، چهار خروجی آن به‌صورت هماهنگ کنترل می‌شوند؛ یعنی این دستگاه برای کنترل گروهی چهار فن مناسب است، نه الزاماً تنظیم منحنی دمای جداگانه برای هر فن.
انتخاب سریع: برای حداکثر چهار فن چهار سیمه PWM که باید با یک فرمان مشترک کنترل شوند، همین کنترلر چهارخروجی را بررسی کنید. برای کنترل مستقل دو فن و دو ناحیه دمایی، مدل دوکاناله مناسب‌تر است. برای فن ۲ یا ۳ سیمه، سراغ کنترلر مخصوص همان نوع فن بروید. برای چند فن ۱۲ ولتی با خروجی‌های متفاوت، HW-585 را بررسی کنید.
مقایسه محصولات کنترل دور فن الکترو اکسپرس
| مدل | تعداد کانال | ولتاژ کاری اعلام‌شده | جریان اعلام‌شده | کنترل دمایی و نمایش | بهترین کاربرد |
|---|---|---|---|---|---|
| کنترلر چهارخروجی PWM هدف این صفحه | ۴ خروجی؛ کنترل خروجی‌ها هماهنگ اعلام شده | ۱۱ تا ۵۵ ولت کاری؛ ۱۲ تا ۴۸ ولت در عنوان صفحه | حداکثر ۵ آمپر برای کل ماژول | سنسور NTC؛ نمایش دما یا RPM؛ کنترل خودکار و دستی؛ فرکانس پیش‌فرض ۲۵ کیلوهرتز | چهار فن که با هم و متناسب با یک دمای اندازه‌گیری‌شده کنترل شوند |
| کنترلر چهار فن PWM با نمایشگر | ۴ خروجی هماهنگ | ۵ تا ۳۰ ولت کاری؛ ۵ تا ۲۴ ولت پیشنهادی | حداکثر ۵ آمپر برای کل دستگاه | سنسور NTC ده کیلواهم؛ نمایش دما یا دور تا ۵۰٬۰۰۰ RPM؛ تنظیم دمای شروع و حداکثر | خنک‌کاری چندفن که همه فن‌ها باید هم‌زمان افزایش دور دهند |
| کنترلر دوکاناله مستقل PWM چهار سیمه | ۲ کانال مستقل | ۸ تا ۶۰ ولت برای خود کنترلر؛ ولتاژ منبع باید با فن برابر باشد | جریان هر رابط فن نباید از ۳ آمپر بیشتر شود؛ برای بار بالاتر تغذیه فن جداگانه طبق راهنمای محصول | دو سنسور دما؛ نمایش دما و RPM؛ آلارم توقف با بوزر خارجی | دو بخش با دماهای متفاوت، مانند دو محفظه یا دو قطعه جداگانه |
| کنترلر ۱۲ ولت چهار سیمه با نمایشگر دما و سرعت | یک کانال | طراحی ۱۲ ولت؛ بازه کاری مدار ۸ تا ۱۶ ولت | صفحه مشخصات حدود ۳ تا ۳٫۵ آمپر را ذکر می‌کند؛ مقدار نهایی را با دیتاشیت بررسی کنید | سنسور دما؛ نمایش دما و سرعت؛ فرکانس PWM حدود ۲۵ کیلوهرتز؛ خاموشی فن در دمای پایین | یک فن ۱۲ ولتی استاندارد چهار سیمه در کیس، سرور یا باکس |
| کنترلر STK برای فن چهار سیمه | یک خروجی اصلی | ۱۲ ولت؛ توضیحات انگلیسی بازه ۸ تا ۱۸ ولت را نیز ذکر می‌کند | حداکثر کمتر از ۳ آمپر طبق مشخصات محصول | سنسور NTC 50K؛ تنظیم سرعت دستی/خودکار؛ هشدار توقف در برخی تنظیمات | فن CPU یا فن چهار سیمهای که کنترل ساده و کوچک می‌خواهد |
| کنترلر چهار سیمه با تایمینگ معکوس | اطلاعات کانال را در صفحه محصول بررسی کنید | عنوان و مشخصات کامل را در صفحه محصول بررسی کنید | مشخصات دقیق را در صفحه محصول بررسی کنید | تنظیم دمایی؛ مشخصات نمایش و آستانه‌ها را در صفحه محصول بررسی کنید | کاربری‌ای که کنترل دمایی و منطق/تایمینگ معکوس لازم دارد |
| کنترلر چندخروجی HW-585 | ۳ خروجی | ۱۲ ولت DC | حداکثر ۵ آمپر برای هر خروجی در مشخصات انگلیسی؛ جریان باس تا ۹ آمپر اعلام شده است | سنسور NTC 50K؛ تنظیم دمای خروجی اول؛ هشدار توقف فن در حدود ۷۰۰ تا ۸۰۰ RPM | سه فن ۱۲ ولتی، وقتی یک خروجی دمایی و دو خروجی دستی می‌خواهید |
| کنترلر هوشمند SRK IC برای فن ۲/۳ سیمه | یک فن / یک خروجی | ۱۲ ولت DC | حداکثر ۰٫۸ آمپر | سنسور NTC 50K؛ کنترل دمایی؛ محدوده PWM اعلام‌شده ۵ تا ۱۰۰ درصد | فن کوچک ۱۲ ولتی دو یا سه سیمه با جریان پایین |
کدام کنترلر را انتخاب کنم؟
| سناریوی شما | گزینه مناسب‌تر برای بررسی | دلیل | لینک |
|---|---|---|---|
| چهار فن چهار سیمه دارم و می‌خواهم همه با یک سنسور دما هماهنگ کنترل شوند. | کنترلر چهارخروجی هدف | چهار خروجی دارد، اما کنترل آن‌ها در مشخصات هماهنگ اعلام شده است. | مشاهده کنترلر چهارخروجی |
| دو فن در دو محل دارم و هرکدام باید با دمای جداگانه کنترل شوند. | کنترلر دوکاناله | صفحه محصول، دو کانال کنترل دما و دو سنسور را معرفی می‌کند. | مشاهده کنترلر دوکاناله |
| یک فن چهار سیمه ۱۲ ولتی دارم و نمایش RPM و دما می‌خواهم. | کنترلر چهار سیمه ۱۲ ولت با نمایشگر | برای یک فن استاندارد PWM و نمایش دما/سرعت معرفی شده است. | مشاهده کنترلر تک‌فن نمایشگردار |
| سه فن ۱۲ ولتی دارم؛ یکی باید خودکار و دو تای دیگر دستی باشند. | HW-585 | صفحه محصول خروجی اول دمایی و دو خروجی دیگر با تنظیم دستی را شرح می‌دهد. | مشاهده HW-585 |
| فن من دو یا سه سیمه و کم‌مصرف است. | SRK IC | برای فن دو/سه سیمه ۱۲ ولتی و حداکثر ۰٫۸ آمپر معرفی شده است. | مشاهده SRK IC |
| فن من چهار سیمه است و کنترلر ساده با سنسور دما می‌خواهم. | کنترلر STK | برای فن چهار سیمه با کنترل دستی/خودکار معرفی شده؛ محدودیت جریان را بررسی کنید. | مشاهده کنترلر STK |
| چند فن دارم و نمی‌دانم فنم چند سیمه است یا چه کنترلی می‌خواهد. | اول مقاله تشخیص فن را بخوانید. | انتخاب ماژول اشتباه ممکن است باعث شود سرعت فن تغییر نکند یا فن درست راه نیفتد. | راهنمای فن ۲، ۳ و ۴ سیمه |
تفاوت محصولات از نظر کاربرد
۱. کنترلر چهارخروجی هدف؛ برای کنترل گروهی
این مدل زمانی مناسب است که چند فن چهار سیمه PWM دارید و می‌خواهید همه با یک دمای مرجع و فرمان هماهنگ کار کنند. وجود چهار خروجی به معنی چهار منحنی مستقل دما نیست؛ مشخصات صفحه کنترل خروجی‌ها را هماهنگ توصیف می‌کند. مجموع جریان فن‌ها را نیز از ۵ آمپر بیشتر نکنید.
۲. کنترلر دوکاناله؛ برای دو ناحیه حرارتی جدا
اگر یک فن باید دمای یک محفظه را کنترل کند و فن دوم دمای بخش دیگری را، کنترلر دوکاناله انتخاب منطقی‌تری است. این محصول دو سنسور و دو کانال کنترل مستقل معرفی می‌کند؛ بنابراین تفاوت اصلی آن با کنترلر چهارخروجی، استقلال کنترل دو کانال است، نه تعداد بیشتر فن.
۳. کنترلر ۱۲ ولت تک‌فن؛ برای کیس یا دستگاه کوچک
مدل چهار سیمه نمایشگردار ۱۲ ولت برای یک فن استاندارد PWM مناسب‌تر است، به‌ویژه وقتی نمایش دما و RPM، تنظیم دمایی و خاموشی فن در دمای پایین مدنظر باشد. صفحه آن فن‌های دو و سه سیمه را سازگار نمی‌داند؛ قبل از خرید، جریان و ولتاژ فن را با مشخصات همان صفحه تطبیق دهید.
۴. HW-585؛ وقتی چند خروجی با نقش‌های متفاوت لازم دارید
HW-585 یک ساختار متفاوت دارد: خروجی اول با دما کنترل می‌شود و دو خروجی دیگر به‌صورت دستی تنظیم می‌شوند. بنابراین اگر هر سه فن باید به‌صورت دمایی و مستقل کنترل شوند، این مدل را با کنترلر دوکاناله یا کنترلر چهارخروجی اشتباه نگیرید.
۵. SRK IC؛ برای فن دو یا سه سیمه کم‌مصرف
SRK IC برای فن‌های DC دو یا سه سیمه ۱۲ ولتی معرفی شده و جریان خروجی آن حداکثر ۰٫۸ آمپر است. برای فن‌های پرجریان یا فن چهار سیمهای که ورودی PWM جداگانه دارد، این مدل را بدون تطبیق مشخصات انتخاب نکنید.
فن چهار سیمه با فن سه سیمه چه تفاوتی دارد؟
| نوع فن | سیم‌ها معمولاً چه کاری می‌کنند؟ | روش کنترل رایج | محصول مرتبط در فروشگاه |
|---|---|---|---|
| دو سیمه | تغذیه مثبت و منفی | کنترل ولتاژ یا PWM روی خط تغذیه؛ وابسته به نوع فن | کنترلر SRK IC برای فن ۲/۳ سیمه |
| سه سیمه | تغذیه، زمین و معمولاً خروجی گزارش RPM | کنترل از مسیر تغذیه؛ سیم سوم معمولاً گزارش دور است، نه فرمان PWM | کنترلر SRK IC |
| چهار سیمه PWM | تغذیه، زمین، گزارش RPM و ورودی فرمان PWM | تغذیه اصلی ثابت می‌ماند و سرعت از پایه PWM کنترل می‌شود | کنترلر چهارخروجی هدف |
| فن صنعتی EC/EBM | بسته به مدل: تغذیه و ورودی فرمان اختصاصی | ممکن است PWM، ۰ تا ۱۰ ولت یا پروتکل دیگر باشد | فقط پس از بررسی دیتاشیت فن و کنترلر |
برای تشخیص نوع فن و سیم‌کشی، مقاله فن ۳ سیم و ۴ سیم چیست؟ تفاوت PWM، سیم‌کشی و انتخاب کنترلر دور فن را بخوانید.
راهنمای خرید بر اساس تعداد فن
| تعداد فن | نوع کنترل موردنیاز | پیشنهاد بررسی | محدودیت مهم |
|---|---|---|---|
| یک فن چهار سیمه | نمایش دما و RPM، کنترل دمایی | کنترلر تک‌فن ۱۲ ولت نمایشگردار | محدوده ولتاژ و جریان فن را با محصول تطبیق دهید |
| دو فن در دو محل | کنترل مستقل با دو سنسور | کنترلر دوکاناله | محدودیت جریان هر رابط فن را رعایت کنید |
| سه فن ۱۲ ولتی | یک خروجی دمایی و دو خروجی دستی | HW-585 سه‌خروجی | کارکرد خروجی‌ها یکسان نیست؛ مشخصات هر کانال را بخوانید |
| تا چهار فن چهار سیمه | کنترل هماهنگ گروهی | کنترلر چهارخروجی هدف | جریان مجموع حداکثر ۵ آمپر؛ کانال‌ها هماهنگ‌اند |
| فن دو یا سه سیمه کوچک | کنترل دمایی برای فن ۱۲ ولت کم‌جریان | SRK IC | جریان حداکثر ۰٫۸ آمپر |
لینک تمام محصولات مرتبط کنترل فن
- ماژول کنترل سرعت فن چهار سیمه PWM با ورودی ۱۲ تا ۴۸ ولت و جریان ۵ آمپر — محصول اصلی این صفحه.
- کنترلر هوشمند چهار فن PWM با نمایش دما و RPM — چهار خروجی هماهنگ، NTC و جریان کل ۵ آمپر.
- کنترلر دماسنج و دور فن دوکاناله چهار سیمه PWM — برای کنترل مستقل دو فن/دو کانال.
- کنترلر فن چهار سیمه PWM با نمایشگر دیجیتال دما و دور — مناسب بررسی برای یک فن ۱۲ ولتی.
- سوئیچ کنترل دما و دور فن چهار سیمه با IC STK — کنترل دستی/خودکار؛ جریان و ولتاژ صفحه را بررسی کنید.
- کنترلر دما و دور فن چهار سیمه با تنظیم خودکار و تایمینگ معکوس — پیش از خرید، وضعیت صفحه و مشخصات جاری را بررسی کنید.
- کنترلر سه‌خروجی فن DC مدل HW-585 — یک خروجی دمایی و دو خروجی دستی.
- کنترلر دمایی فن ۲/۳ سیمه مدل SRK IC — مناسب فن ۱۲ ولتی با جریان حداکثر ۰٫۸ آمپر.
- مشاهده دسته ماژول‌های درایور موتور و کنترل دور فن — برای بررسی مدل‌های دیگر و موجودی فعلی.
مقالات آموزشی پیشنهادی
- فن ۳ سیم و ۴ سیم چیست؟ تفاوت PWM، سیم‌کشی و انتخاب کنترلر دور فن — مقاله اصلی برای تشخیص فن و انتخاب کنترلر سازگار.
- چگونه سرعت فن را کم یا زیاد کنیم؟ — روش‌های کنترل سرعت، PWM و کنترل دمایی.
- کنترل سرعت فن با آردوینو — برای پروژه‌های برنامه‌پذیر و DIY.
- افزایش دور فن هواکش با خازن؛ واقعیت، روش‌ها و نکات ایمنی — برای تفکیک فن DC از فن‌های AC خازنی و پرهیز از روش نامناسب.
نکات نصب و سازگاری ⚠️
- ولتاژ منبع را با ولتاژ نامی فن تطبیق دهید؛ بازه کاری کنترلر به‌تنهایی به معنی مناسب‌بودن آن ولتاژ برای فن نیست.
- فن چهار سیمه PWM را به کنترلری وصل کنید که نوع سیگنال، فرکانس و سطح ولتاژ PWM آن با فن سازگار باشد.
- برای محصول هدف، مجموع جریان فن‌های متصل را حداکثر ۵ آمپر در نظر بگیرید؛ ۵ آمپر برای هر کانال نیست.
- در مدل‌های چندخروجی، بررسی کنید خروجی‌ها مستقل‌اند یا هم‌زمان کنترل می‌شوند.
- رنگ سیم‌ها همیشه استاندارد قطعی نیست؛ ترتیب پایه‌ها را از دیتاشیت فن یا نقشه سازنده بررسی کنید.
- فن‌های EC و EBM ممکن است ورودی PWM، ورودی آنالوگ یا روش کنترلی دیگری داشته باشند؛ فقط با تطبیق دیتاشیت فن خرید کنید.
پرسش‌های متداول
آیا کنترلر چهارخروجی، چهار فن را مستقل کنترل می‌کند؟
طبق مشخصات محصول، خروجی چهار کانال به‌صورت هماهنگ کنترل می‌شود. بنابراین برای چهار فن با یک مرجع دما مناسب‌تر است؛ اگر به دو منحنی مستقل نیاز دارید، کنترلر دوکاناله را بررسی کنید.
آیا حداکثر جریان ۵ آمپر برای هر خروجی است؟
خیر؛ در مشخصات محصول هدف، ۵ آمپر به‌عنوان حداکثر جریان خروجی کل دستگاه آمده است. جریان مجموع فن‌ها را محاسبه کنید و از این مقدار بیشتر نکنید.
آیا کنترلر چهار سیمه را می‌توان به فن سه سیمه وصل کرد؟
لزوماً خیر. فن سه سیمه معمولاً پایه فرمان PWM جداگانه ندارد. برای فن ۲ یا ۳ سیمه، کنترلری انتخاب کنید که صریحاً همان نوع فن و روش کنترل آن را پشتیبانی کند.
آیا «چهار سیمه بودن» برای سازگاری فن EC یا EBM کافی است؟
خیر. ولتاژ، نوع ورودی فرمان، سطح سیگنال، فرکانس و پایه‌بندی باید در دیتاشیت فن با کنترلر سازگار باشد. پیش از اتصال فن صنعتی، مشخصات هر دو محصول را تطبیق دهید.
برای کنترل دو فن با دماهای متفاوت چه مدلی مناسب‌تر است؟
کنترلر دوکاناله‌ای را بررسی کنید که دو سنسور و دو کانال مستقل داشته باشد. کنترلر چهارخروجی هدف، خروجی‌های هماهنگ دارد و جایگزین کنترل مستقل دو ناحیه نیست.
اگر فقط می‌خواهم چند فن را به یک مادربرد یا خروجی PWM وصل کنم چه کنم؟
هاب فن، تقسیم‌کننده خروجی کنترلر است و با کنترلر دمایی تفاوت دارد. از صفحه دسته محصولات مرتبط و مشخصات همان هاب برای بررسی سازگاری و ظرفیت جریان استفاده کنید.
هشدار: قبل از سیم‌کشی برق را قطع کنید. سیگنال PWM را با تغذیه اصلی فن اشتباه نگیرید، ولتاژ فن را با ولتاژ منبع تطبیق دهید و از عبور جریان مجموع فن‌ها از حد مجاز کنترلر جلوگیری کنید.
