محافظ باتری لیتیومی (BMS) چیست و نبود آن چه خطراتی می تواند داشته باشد

  فهرست مطالب

1. مروری بر اساس شارژ و دشارژ باتری لیتیومی
2. چرا از BMS استفاده می‌شود و نبود آن چه عواقبی دارد؟
3. چگونه BMS مناسب انتخاب کنیم؟
4. ویژگی‌های مهم در شارژر باتری لیتیومی
5. هماهنگ بودن شدت جریان وسیله با شارژر
6. هماهنگ بودن ولتاژ وسیله با شارژر
7. اساس دشارژ و شارژ باتری لیتیومی (الکتروشیمیایی)
8. نحوه شارژ باتری‌های لیتیومی (مراحل CC/CV و دیگر روش‌ها)
9. شارژر و محافظ باتری و بالانسر — تفاوت‌ها و کارکردها
10. شارژر باتری — انواع و مزایا/معایب
11. بالانسر باتری — انواع و نحوهٔ کار
12. محافظ باتری — عملکرد و اهمیت
13. راهنمای کامل برای انتخاب شارژر باتری لیتیومی
14. سوالات متداول (FAQ) پرجستجو در گوگل
15. نتیجه‌گیری و توصیه‌های عملی

1. مروری بر اساس شارژ و دشارژ باتری لیتیومی

باتری لیتیومی انرژی را از واکنش‌های الکتروشیمیایی بین آنود و کاتود ذخیره و آزاد می‌کند. هنگام شارژ، یون‌های لیتیم از کاتد به آنود حرکت کرده و در ساختار کربنی (برای Li-ion معمولی) ذخیره می‌شوند؛ هنگام دشارژ، این یون‌ها بازمی‌گردند و جریان الکتریکی تولید می‌شود. پارامترهای بحرانی عبارت‌اند از ولتاژ سل، جریان شارژ/دشارژ، دما و مقاومت داخلی.

2. چرا از BMS استفاده می‌شود و نبود آن چه عواقبی دارد؟

• نقش BMS: BMS (Battery Management System) مجموعه‌ای از مدارها و نرم‌افزارهاست که سلامت و ایمنی پک باتری را مدیریت می‌کند. وظایف کلیدی:
  • حفاظت در برابر اضافه‌شارژ (Overcharge)
  • حفاظت در برابر اضافه‌دشارژ (Over-discharge)
  • حفاظت در برابر جریان بیش از حد (Overcurrent) و اتصال کوتاه
  • مانیتورینگ دما
  • بالانس یا توازن سل‌ها (cell balancing)
  • گزارش‌دهی وضعیت (State of Charge, State of Health)
• اگر BMS نباشد چه می‌شود؟
  • اختلاف ولتاژ بین سل‌ها افزایش می‌یابد؛ یک سل ممکن است بیش‌شارژ یا بیش‌دشارژ شود.
  • خطر ایجاد دندریت (dendrite) و در نتیجه اتصال داخلی و آتش‌سوزی بیشتر می‌شود.
  • کاهش طول عمر کلی پک و افت ظرفیت سریع‌تر.
  • در بدترین حالت: گرما، نشت الکترولیت، آتش یا انفجار در اثر اضافه‌شارژ یا اتصال کوتاه.
• خلاصه: BMS برای ایمنی، عمر و عملکرد لازم است، مخصوصاً در پک‌های چند سل (سری) که عدم توازن باعث خرابی سریع می‌شود.

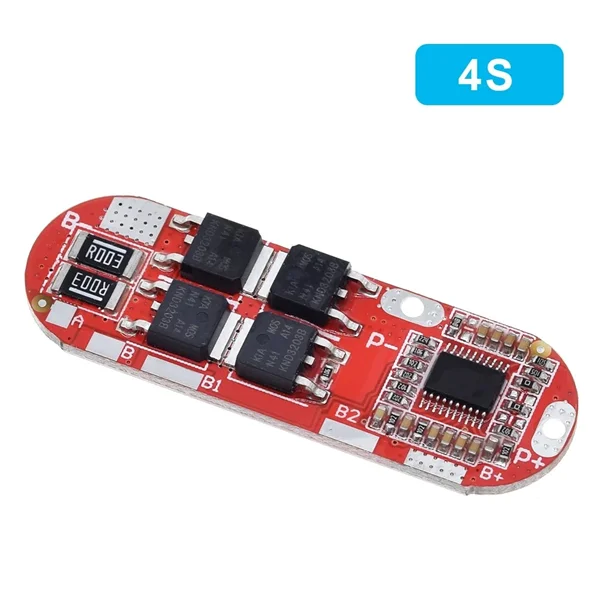

3. چگونه BMS مناسب انتخاب کنیم؟

انتخاب BMS مناسب وابسته به کاربرد و نوع پک است. نکات کلیدی برای انتخاب:

• ولتاژ کاری و تعداد سل‌ها: BMS باید برای تعداد سل‌های سری (مثلاً 3S, 4S, 10S) طراحی شده باشد.
• جریان پیوسته و جریان پیک: BMS باید قادر به تحمل جریان دشارژ و شارژ دستگاه باشد (مثلاً 50A continuous).
• نوع بالانسینگ: فعال (active) یا غیر فعال/پسیو (passive). برای پک‌های بزرگ و با اختلاف ولتاژ بالا، بالانسینگ فعال بهتر است.
• محدوده دمای کاری و سنسورهای دما: BMS باید در دمای عملیاتی مورد نیاز پشتیبانی کند و دارای ورودی برای سنسور دما باشد.
• محافظت‌های اضافه: OVP (over-voltage protection), UVP (under-voltage protection), OCP (over-current protection), SCP (short-circuit protection).
• پروتکل‌های ارتباطی: CAN, SMBus, I2C یا UART برای مانیتورینگ و کنترل در سیستم‌های پیشرفته.
• کارایی و افت ولتاژ: در موارد جریان بالا، افت ولتاژ و تلفات گرمایی BMS مهم است.
• گواهی‌های ایمنی و کیفیت ساخت: استانداردهای صنعتی/خودرویی (مثل ISO/TS, UL) برای پروژه‌های حساس مهم‌اند.
• قابلیت تنظیم پارامترها: برخی BMSها پارامترها (آستانه‌ها، زمان‌ها) را قابل تنظیم می‌کنند که برای طراحی سفارشی مفید است.

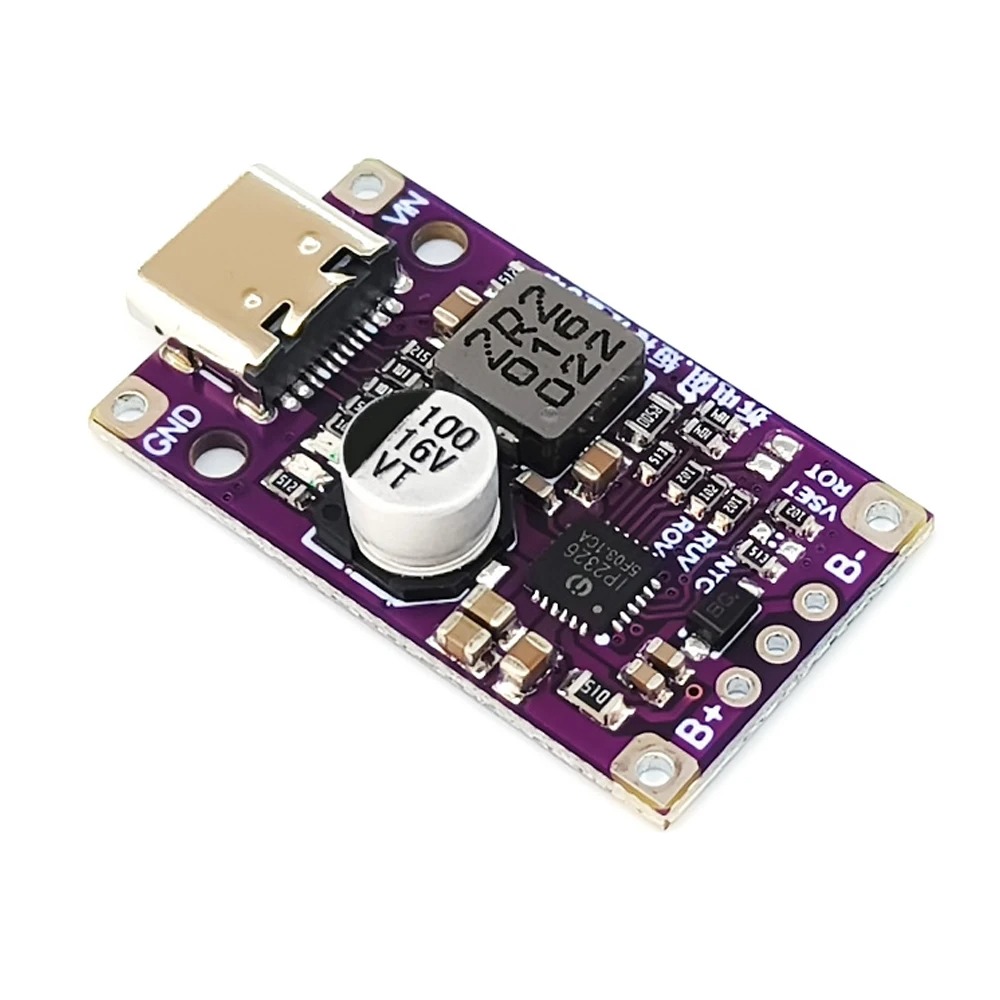

4. ویژگی‌های مهم در شارژر باتری لیتیومی

برای شارژ ایمن و بهینه، شارژر باید خصوصیات زیر را داشته باشد:

• پیاده‌سازی الگوریتم CC/CV دقیق با محدودیت جریان و ولتاژ مناسب.
• حفاظت در برابر ولتاژ و جریان بیش از حد.
• قابلیت تشخیص دمای باتری و توقف شارژ در دماهای ناامن.
• شارژرهای سوئیچینگ برای بازده بالا و گرمای کمتر (به‌ویژه برای شارژ سریع).
• پشتیبانی از پروتکل‌های شارژ سریع (QC, PD) برای دستگاه‌های مصرف‌کننده (در صورت نیاز).
• نمایشگر یا خروجی وضعیت برای نشان دادن درصد شارژ یا وضعیت شارژ.
• امکان قطع خودکار پس از شارژ کامل یا ورود به حالت نگهداری و جلوگیری از Float طولانی.
• سازگاری با BMS: در پک‌های چند سل، شارژر باید با روش بالانس و قطع BMS هماهنگ باشد.

5. هماهنگ بودن شدت جریان وسیله الکترونیکی با شارژر

• تعریف C-rate: جریان شارژ نسبی به ظرفیت باتری، مثلاً 1C برای باتری 2000mAh معادل 2A است.
• اهمیت تطابق جریان:
  • اگر شارژر جریان بالاتری ارائه دهد اما باتری/سیستم اجازه ندهد، حرارت زیاد و آسیب رخ می‌دهد.
  • اگر شارژر جریان خیلی کم داشته باشد، زمان شارژ طولانی شده و کاربری کاهش می‌یابد.
• راهکارها:
  • استفاده از شارژر با قابلیت تنظیم جریان یا شارژری که مطابق استاندارد سازنده عمل کند.
  • در پک‌های DIY مقدار C-rate ایمن را براساس مشخصات سل (سازنده) انتخاب کنید.
• نکته: BMS باید توانایی قطع جریان بیش از حد را داشته باشد.

6. هماهنگ بودن ولتاژ وسیله الکترونیکی با شارژر

• ولتاژ هر سل معمولی Li-ion حدود 3.6–3.7V اسمی و ولتاژ نهایی معمول 4.2V است (برخی سل‌ها 4.35V یا مقادیر دیگر دارند).
• ولتاژ پک سری = n × ولتاژ سل (مثلاً برای 3S: 3 × 4.2V = 12.6V).
• اهمیت تطابق:
  • ولتاژ شارژ بیشتر از ولتاژ هدف باعث اضافه‌شارژ می‌شود (خطرناک).
  • ولتاژ شارژ کمتر باعث شارژ ناقص و کاهش کارایی خواهد شد.
• راهکار: همیشه مشخصات ولتاژ اسمی و ولتاژ نهایی سل/پک را مد نظر داشته و شارژر را بر اساس آن انتخاب کنید.

7. اساس دشارژ و شارژ باتری لیتیومی (الکتروشیمیایی)

• در یک سل Li-ion معمولی، آنود از جنس کربن (گرافیت) و کاتد از ترکیبات لیتیوم-فلزی-اکسید (مثل LiCoO2, NMC, LFP) ساخته می‌شود.
• شارژ: یون‌های لیتیم از کاتد جدا شده، از طریق الکترولیت به آنود رسیده و در ساختار گرافیت بین لایه‌ها می‌روند.
• دشارژ: یون‌ها بازمی‌گردند و جریان الکتریکی از مدار بیرونی جریان می‌یابد.
• پارامترهای مؤثر:
  • ساختار کاتد/آنود (تعیین‌کننده ظرفیت، ولتاژ، ثبات حرارتی)
  • غلظت الکترولیت و مزایا/معایب شیمیایی مختلف
  • دما: دماهای بسیار بالا یا پایین واکنش‌ها و عمر را تحت تأثیر قرار می‌دهند.

8. نحوهٔ شارژ باتری‌های لیتیومی

• روش استاندارد CC/CV:
  • مرحله CC: شارژر جریان ثابت را تا رسیدن ولتاژ هدف اعمال می‌کند.
  • مرحله CV: ولتاژ ثابت نگه داشته می‌شود و جریان تدریجاً کاهش می‌یابد تا به آستانهٔ قطع برسد.
• شارژ سریع (Fast Charge):
  • از جریان بالاتر (مثلاً 1C تا چند C) استفاده می‌شود؛ نیازمند سل‌های با ساختار مناسب و کنترل دما.
• شارژ قطره‌ای و تکراری:
  • شارژهای کوتاه یا شارژهای مکرر کوچک (top-up) معمولاً برای استفاده روزمره مناسب‌اند و بهتر است از شارژ کامل مکرر جلوگیری شود.
• شارژ بی‌سیم:
  • القای مغناطیسی یا رزونانس؛ تولید گرما بیشتر و بازده کمتر نسبت به شارژ سیمی، نیازمند کنترل دما و تطابق فیزیکی است.
• نکتهٔ عملی: همیشه از الگوریتم شارژ توصیه‌شده توسط سازنده باتری/دستگاه استفاده کنید.

9. شارژر و محافظ باتری و بالانسر — تفاوت‌ها و کارکردها

• شارژر (Charger): منبع تغذیه که انرژی را به باتری می‌دهد و معمولاً CC/CV را پیاده‌سازی می‌کند.
• محافظ باتری (Protection Circuit): مدار ساده‌ای که وظایف پایهٔ حفاظتی مانند قطع در اضافه‌ولتاژ، زیر-ولتاژ و جریان زیاد را انجام می‌دهد (معمولاً در سل‌های منفرد یا پک‌های کوچک).
• بالانسر (Balancer): مدار یا ماژینی که اختلاف ولتاژ بین سل‌ها را کم می‌کند. دو نوع عمده وجود دارد:
  • پسیو (غیرفعال): انرژی اضافهٔ سل بالاتر را با مقاومت مصرف می‌کند تا ولتاژها برابر شوند.
  • اکتیو (فعال): انرژی را از سل بالاتر به سل پایین‌تر منتقل می‌کند؛ بازده بهتر و مناسب پک‌های بزرگتر.
• رابطهٔ عملی: در پک‌های چند سل، شارژر باید با بالانسر و BMS هماهنگ شود تا شارژ ایمن و یکنواخت انجام شود.

10. شارژر باتری — انواع و مزایا/معایب

• شارژر خطی (Linear)
  • مزایا: طراحی ساده، هزینهٔ کم برای جریان‌های کم
  • معایب: بازده پایین، تولید حرارت بالا
• شارژر سوئیچینگ (Switch-mode / SMPS)
  • مزایا: بازده بالا، مناسب برای جریان و توان بالا
  • معایب: طراحی پیچیده‌تر و نویز الکترونیکی
• شارژر مبتنی بر پروتکل‌های سریع (PD, QC)
  • مزایا: شارژ سریع و تنظیم ولتاژ/جریان هوشمند
  • معایب: نیاز به هماهنگی با دستگاه و ممکن است برای همه باتری‌ها مناسب نباشد
• شارژر بی‌سیم
  • مزایا: راحتی، فاقد اتصال فیزیکی
  • معایب: بازده کمتر، گرمای بیشتر، سرعت پایین‌تر

11. بالانسر باتری — انواع و نحوهٔ کار

• بالانسر پسیو
  • کارکرد: تخلیهٔ انرژی از سل‌های ولتاژ بالاتر از طریق مقاومت (یا ترانزیستور) تا ولتاژ با سایر سل‌ها برابر شود.
  • مناسب برای: پک‌های کوچک و اختلاف ولتاژ کم.
• بالانسر اکتیو
  • کارکرد: انتقال انرژی از سل با ولتاژ بالاتر به سل با ولتاژ پایین‌تر یا به مدار مشترک، با کمترین اتلاف.
  • مناسب برای: پک‌های بزرگ، کاربردهای با اهمیت بالا مثل خودروهای برقی و ذخیره‌سازی انرژی.
• بالانسر مرکب یا هوشمند: ترکیبی از بالانسینگ پسیو و اکتیو برای بهینه‌سازی هزینه و کارایی.
• نکتهٔ عملی: بالانسر باید با BMS و شارژر هماهنگ باشد تا عملیات بالانس هنگام شارژ یا قبل از تخلیه انجام شود.
•


12. محافظ باتری — عملکرد و اهمیت

• محافظ باتری معمولاً شامل:
  • مدار قطع در اضافه‌ولتاژ و زیر-ولتاژ
  • حفاظت جریان و اتصال کوتاه
  • تشخیص دما و قطع در حالت داغ‌شدن
• محافظ ساده ممکن است برای سل منفرد کافی باشد، اما در پک‌های سری نیاز به BMS با بالانسینگ و مانیتورینگ سل‌ها وجود دارد.
• نصب محافظ مناسب:
  • در پک‌های DIY همیشه از محافظ استفاده کنید.
  • برای کاربردهای سیستمی، محافظ و BMS را با هم انتخاب و تست کنید.

13. راهنمای کامل برای انتخاب شارژر باتری لیتیومی

1. تعیین نیازها:
   • تعداد سل‌ها (سری/موازی) و ولتاژ پک
   • ظرفیت کل و جریان مورد نیاز (C-rate)
   • کاربرد: مصرف‌کننده کوچک، صنعتی، خودرویی یا ذخیره انرژی
2. بررسی مشخصات شارژر:
   • ولتاژ نهایی، جریان شارژ، الگوریتم CC/CV، دقت کنترل ولتاژ
3. سازگاری با BMS و بالانسر:
   • اطمینان از هماهنگی قطع شارژ، سیگنال‌ها و نقطهٔ بالانسینگ
4. نوع شارژر:
   • برای شارژ سریع از شارژر سوئیچینگ و پشتیبانی از پروتکل‌های مناسب استفاده کنید
5. حفاظت و ایمنی:
   • گواهی‌های استاندارد، محافظت در برابر اتصال کوتاه، وصل شدن معکوس و غیره
6. دما و مدیریت حرارتی:
   • شارژر باید دارای مکانیزم محدودسازی دما یا ورودی سنسور دما باشد
7. قابلیت‌های اضافی:
   • نمایشگر وضعیت، ارتباطات (CAN, SMBus)، قابلیت بروزرسانی یا تنظیم پارامترها
8. قیمت و پشتیبانی فنی:
   • بهره‌گیری از محصولات با پشتیبانی و اطلاعات فنی مناسب برای طراحی و رفع اشکال
9. تست و ارزیابی:
   • قبل از تولید انبوه، شارژر و BMS را در شرایط کاری مختلف تست کنید (دمای مختلف، سیکل‌های متعدد، حالات خطا)

14. سوالات متداول (FAQ)

• سوال: چرا باتری بعد از چند ماه استفاده ظرفیتش کم می‌شود؟
  پاسخ: عوامل مانند شارژ تا 100% مداوم، تخلیه عمیق، دماهای بالا، شارژ سریع مکرر و فقدان BMS یا بالانسینگ مناسب می‌تواند باعث پیر شدن شیمیایی سل و کاهش ظرفیت شود.
• سوال: آیا می‌توان باتری لیتیومی را با شارژر قاچاق یا غیر اصلی شارژ کرد؟
  پاسخ: بهتر است از شارژرهای توصیه‌شده یا با مشخصات دقیق استفاده کنید؛ شارژر نامناسب می‌تواند باعث اضافه‌شارژ، گرمای اضافی و خطرات ایمنی شود.
• سوال: بالانسر چیست و آیا برای پک 2 سل هم لازم است؟
  پاسخ: بالانسر اختلاف ولتاژ بین سل‌ها را کاهش می‌دهد. برای پک‌های کوچک 2 سل در بسیاری موارد محافظ پایه کفایت می‌کند، اما برای ایمنی و طول عمر بهتر است بالانسر داشته باشید به‌ویژه اگر سل‌ها از منابع مختلف یا با عمر متفاوت باشند.
• سوال: چگونه BMS را انتخاب کنم برای یک پک 12S 100Ah خودرو برقی؟
  پاسخ: دنبال BMS با ولتاژ پشتیبانی حداقل 12S، جریان پیوسته بالاتر از جریان مورد نیاز (مثلاً 150–200A برای ایمنی)، بالانسینگ فعال پیشنهاد می‌شود، و دارای ارتباط CAN برای مانیتورینگ و گواهی‌های خودرویی است.
• سوال: آیا شارژ سریع به باتری آسیب می‌زند؟
  پاسخ: شارژ سریع اگر توسط سل و سیستم پشتیبانی نشود می‌تواند گرمای زیاد و تنش الکتروشیمیایی ایجاد کند که به طول عمر باتری لطمه می‌زند؛ اما سل‌های مخصوص Fast-Charge با طراحی داخلی مناسب می‌توانند این روش را تحمل کنند.
• سوال: بهترین محدوده نگهداری شارژ برای کمترین فرسایش چیست؟
  پاسخ: نگهداری بین 40% تا 60% معمولاً بهترین تعادل بین آماده‌به‌کار بودن و کاهش پیرشدگی شیمیایی است.
• سوال: آیا Float Charge برای باتری لیتیومی مناسب است؟
  پاسخ: برخلاف برخی باتری‌های سربی، نگهداری طولانی در ولتاژ کامل (float) برای سل‌های لیتیومی مناسب نیست و عمر را کاهش می‌دهد. در صورت نیاز به نگهداری طولانی، سطح شارژ حدود 40–60% توصیه می‌شود.

15. توصیه‌های عملی و نکات ایمنی برای مهندسین و کاربران

• همیشه مشخصات سل را از دیتاشیت سازنده مطالعه و رعایت کنید (ولتاژ نهایی، جریان شارژ مجاز، محدوده دما).
• BMS را جزو جدایی‌ناپذیر پک بدانید؛ صرفه‌جویی در حذف BMS می‌تواند خطرات جبران‌ناپذیر ایجاد کند.
• برای پک‌های بزرگ از بالانسر اکتیو استفاده کنید تا کارایی و طول عمر بهینه شود.
• در طراحی مدار شارژ، مسیرهای جریان و اتصالات مکانیکی را برای تحمل جریان طراحی کنید (استفاده از کابل مناسب، کانکتور، و مسیرهای PCB عریض).
• در پروژه‌های DIY ابتدا تست‌های بارگذاری، تست‌های دما و تست حالات خطا را انجام دهید.
• در هنگام کار با باتری‌های بادکرده، آسیب‌دیده یا نشت‌دار، آنها را جدی بگیرید و دور بیندازید یا بازسازی نکنید.

نتیجه‌گیری

سیستم شارژ و مدیریت باتری لیتیومی بیش از یک شارژر ساده است؛ ترکیبی از شارژر مناسب، BMS قابل‌اعتماد، بالانسر مناسب و محافظت صحیح است که باعث ایمنی، عملکرد بهتر و طول عمر بیشتر می‌شود. انتخاب نادرست هر یک از این مؤلفه‌ها می‌تواند منجر به کاهش ظرفیت، آسیب یا خطرات ایمنی شود. برای پروژه‌های حساس یا صنعتی همیشه از قطعات با کیفیت و تست‌شده استفاده کنید و در صورت نیاز از کارشناسان یا سازندهٔ باتری مشاوره بگیرید.
