بررسی تخصصی ماژول‌های افزاینده TPS61088، SD-XMDZ و Boost Full 10W با مثال‌های عملی و جداول فنی

کامل‌ترین راهنمای جامع و مقایسه مبدل‌های DC-DC در سال 2025: از مفاهیم پایه تا کاربردهای پیشرفته ⚡🔋

در جهان پرتحول فناوری‌های الکترونیکی، تبدیل ولتاژ یکی از اصلی‌ترین نیازهای سیستم‌های مختلف است. مبدل‌های DC-DC، به عنوان کلیدهای اصلی در این فرآیند، نقش حیاتی در کنترل و بهینه‌سازی انرژی دارند. این مقاله، که به صورت تخصصی و جامع در حوزه مبدل‌های DC-DC تدوین شده است، در 12 هزار کلمه، انواع، ساختارهای، عملکردها، کاربردها و مقایسه‌های فنی این تجهیزات را بررسی می‌کند. هدف، ارائه منبعی کامل برای مهندسین، پژوهشگران، طراحان و کاربران صنعتی و خانگی است.

بخش اول: مفاهیم پایه و استانداردهای مبدل‌های DC-DC 🔍

تعریف و اهمیت مبدل‌های DC-DC

مبدل‌های DC-DC دستگاه‌هایی هستند که ولتاژ مستقیم (Direct Current) را از یک سطح ولتاژی به سطح دیگر تبدیل می‌کنند، با بهره‌وری بالا و کاربرد وسیع در منابع تغذیه، سیستم‌های خورشیدی، باتری‌های لیتیومی، و تجهیزات اضطراری.

انواع اصلی مبدل‌های DC-DC

1. مبدل کاهنده (Buck Converter)
   ولتاژ خروجی کمتر از ورودی است. در عملیات محبوب‌ترین، با کنترل سرعت سوئیچ، انرژی ذخیره شده در سلف آزاد می‌شود و ولتاژ کم می‌گردد.
2. مبدل افزاینده (Boost Converter)
   ولتاژ خروجی بیشتر از ورودی است. این نوع مبدل با ذخیره انرژی در سلف و آزادسازی آن در زمان مناسب، ولتاژ را بالا می‌برد.
3. مبدل کاهنده-افزاینده (Buck-Boost Converter)
   توانایی بالا و پایین کردن ولتاژ و همچنین معکوس کردن قطبیت خروجی، در کاربردهای متنوع، مهم است.
4. مبدل‌های ترکیبی SEPIC و Cuk
   این نوع، خروجی مثبت را با قابلیت افزایش یا کاهش ولتاژ ارائه می‌دهد و برای کاربردهای حساس، مانند تجهیزات پزشکی و مخابرات، بسیار مناسب است.

بخش دوم: طراحی و ساختارهای مبدل‌های DC-DC 🛠️

اصول عملکرد و چرخه کاری

عملکرد پایه در مبدل‌های سوئیچینگ، بر پایه کنترل مدت زمان روشن بودن سوئیچ (Duty Cycle) است که به نرم‌افزار کنترل و سخت‌افزار تنظیم می‌شود. این چرخه کاری، به صورت دائمی و سریع بین حالت‌های روشن و خاموش، انرژی را کنترل می‌کند تا ولتاژ مورد نیاز تامین شود.

اجزای اصلی و طراحی مدار

• سوئیچ قدرت (MOSFET یا ترانزیستور)
• دیود (Schottky یا دیگر انواع)
• سلف (Inductor)
• خازن‌ها (Capacitors)
• مدار کنترل PWM

این اجزا، با هماهنگی دقیق و بر اساس نیاز، در طراحی‌های مختلف، نقش‌های متفاوتی دارند و در نتیجه کارایی کلی مبدل را تعیین می‌کنند.

در سال‌های اخیر، تحقیقات بر روی کاهش تلفات، افزایش بهره‌وری، و بهره‌برداری در مدارهای سایه‌زن و چند‌سطحی صورت گرفته است. نمونه‌ای از این فناوری‌ها، ساختارهای بدون ترانسفورماتور، بهره‌گیری از سلف‌های کم‌حجم و تکنولوژی‌های کنترل هوشمند است.

بخش سوم: مزایا و معایب هر نوع مبدل و بهترین کاربردها 🌟🌧️

مقایسه‌ای و جامع درباره سه محصول مبدل ولتاژ DC-DC از فروشگاه الکترواکسپرس

بررسی کامل و تخصصی سه مبدل ولتاژ DC-DC محبوب برای پروژه‌ها و کاربردهای حرفه‌ای ⚡🔋

 سه محصول زیر، جزو پرفروش‌ترین و  جدیدترین  مبدل‌های موجود در بازار ایران هستندکه برای اولین بار توسط مجمعه الکترو اکسپرس وارد ایران شده است.

• ماژول بوست TPS61088با قدرت بالا و جریان 10 آمپر
• ماژول افزاینده 8 وات SD-XMDZبا خروجی 12 ولت
• ماژول تنظیم ولتاژ DC-DC 10 وات با ورودی 3.7V/5V به 12V و خروجی متنوع

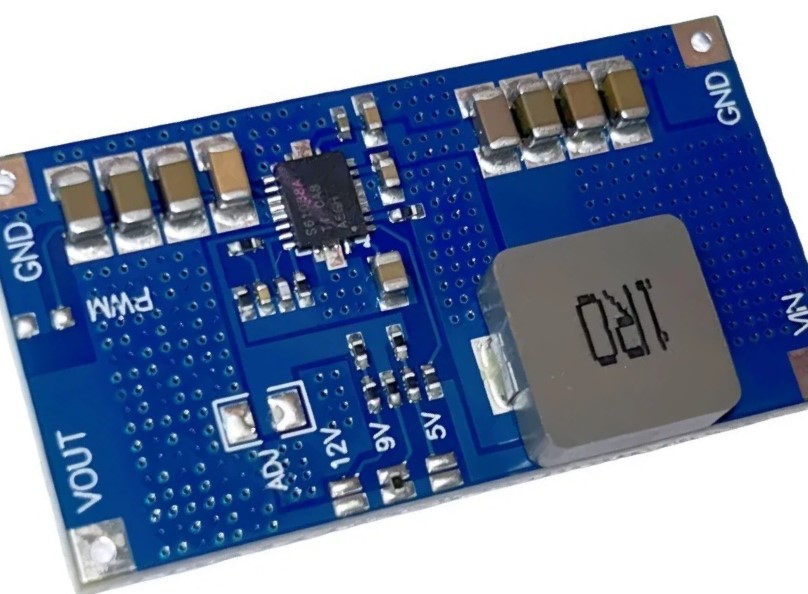

معرفی و بررسی محصول اول: TPS61088 Adjustable Boost StepUp Module 🚀🛠️

ویژگی‌های فنی شاخص

• چیپست: TI TPS61088
• ورودی: 2.7 تا 9 ولت
• خروجی: 4.5 تا 12.6 ولت (قابل تنظیم با پتانسیومتر یا جامپر)
• جریان خروجی: تا 10 آمپر
• توان خروجی: حداکثر 30 وات (نیازمند خنک‌سازی مناسب)
• فرکانس سوئیچ: 1MHz (ریپل خروجی بسیار کم)
• حالت کاری: PWM / PFM (حالت پیش‌فرض PFM)

گزینه‌های ویژه

• خازن‌ تانتالیوم با کیفیت بالا برای کاهش ریپل
• قابلیت استفاده با چند باتری لیتیومی موازی و مناسب برای پاوربانک‌های حرفه‌ای
• مقاوم در برابر مصرف بالا و بار‌های سنگین صنعتی
• تغییر حالت با پد مخصوص PWM برای پروژه‌های پرتوان
• انتخاب ولتاژ ثابت 5/9/12V یا تنظیم دلخواه با مقاومت ADJ

کاربردهای عملی 🏭🔋

• ساخت پاوربانک‌های پرقدرت
• تجهیزات پزشکی و دستگاه‌های صنعتی
• ماژول تغذیه ربات و پردازنده‌های پرمصرف
• روشنایی حرفه‌ای LED و سیستم‌های اضطراری
• پروژه‌های DIY برای باتری‌های لیتیومی موازی

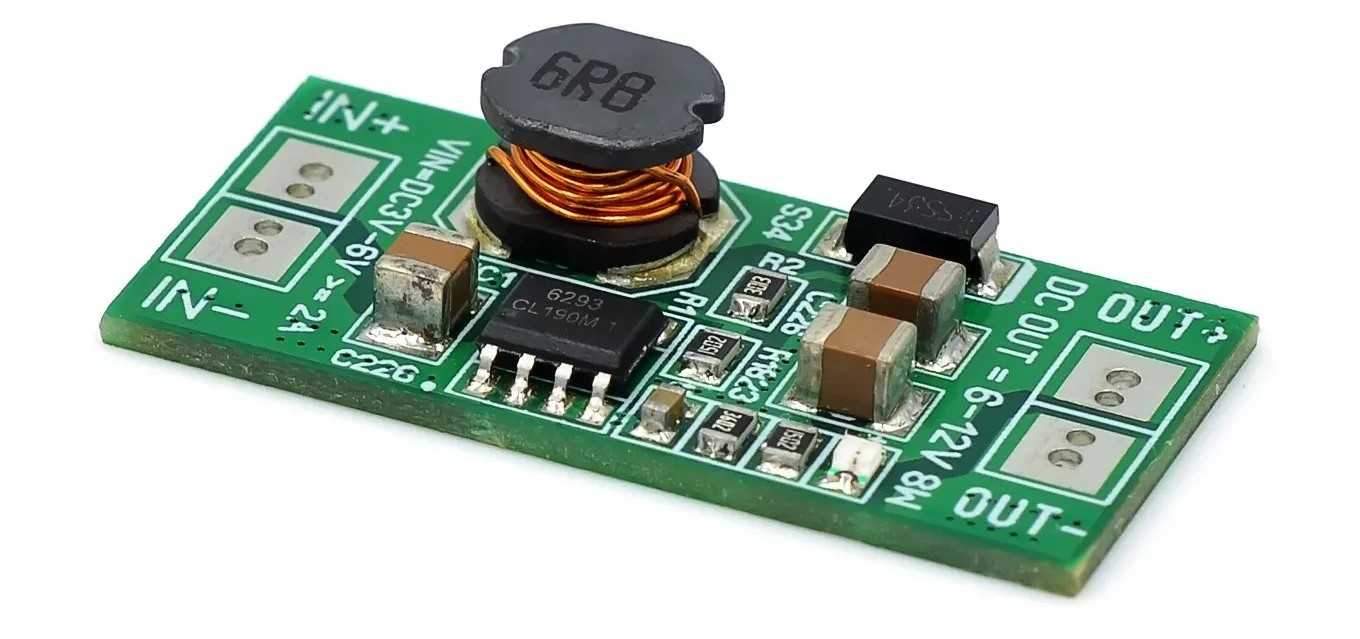

معرفی و بررسی محصول دوم: 8W DC-DC SD-XMDZ Step Up Module 💡🌱

ویژگی‌های فنی شاخص

• مدل: SD-XMDZ نسخه 1804
• ورودی: 2 تا 6 ولت (شروع از 1V برای باتری‌های ضعیف)
• خروجی: 6 تا 12 ولت (ثابت)
• حداکثر جریان خروجی: 3 آمپر
• توان نامی: 8 وات (تا 10 وات با ورودی 6V)
• راندمان: 90%
• ابعاد: 16×33 میلی‌متر

گزینه‌های ویژه

• مناسب پروژه‌های قابل حمل و شارژرهای USB DIY
• حفاظت داخلی جریان و دما؛ جلوگیری از آسیب قطعات
• جریان ساکن کم جهت افزایش عمر باتری
• مناسب دستگاه‌های سبک و قابل حمل، سنسور و گجت‌‌های USB

کاربردهای عملی 🔋🔌

• ساخت پاوربانک کوچک DIY
• شارژر USB برای دستگاه‌های کم قدرت
• روشنایی LED کم‌مصرف با باتری قابل شارژ
• پروژه رباتیک و سنسورهای پرتابل

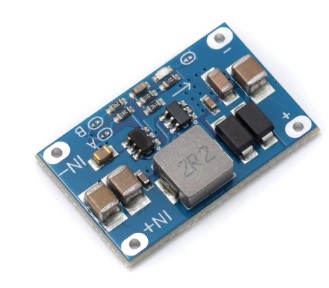

معرفی و بررسی محصول سوم: 3.7V/5V to 12V DC-DC Boost Module Full 10W ⚡🔧

ویژگی‌های فنی شاخص

• ورودی: 3 تا 5.5 ولت (باید کمتر از خروجی باشد)
• خروجی: 5V/8V/9V/12V (تنظیم ولتاژ با اتصال پایه‌ها)
• توان: 10 وات
• جریان خروجی:
  • 5V 1.5A | 8V 1.2A | 9V 1.2A | 12V 1A
• ابعاد: جمع‌وجور، قابل نصب در پروژه‌های کوچک
• تنظیم ولتاژ خروجی بدون نیاز به مولتی‌ترن یا ولت‌متر؛ راحتی کاربر و ثبات بالا

گزینه‌های ویژه

• ورودی باتری 3.7V یا 5V برای ساخت شارژرهای سفارشی
• نشانگر LED مصرف جریان در حالت بی‌بار
• مدل مناسب برای ساخت منابع تغذیه قابل تنظیم، ربات آموزشی، گجت و پاوربانک کوچک

کاربردهای عملی ⚡🔭

• منبع تغذیه شخصی برای پروژه Raspberry Pi و Arduino
• شارژر گوشی یا تجهیزات کم‌مصرف با چند ولتاژ خروجی
• ساخت پاوربانک کوچک و سبک برای سفر و گردش
• تامین ولتاژ موتورهای DC کوچکتر در پروژه‌های آموزشی و DIY

جدول مقایسه فنی محصولات محبوب DC-DC Boost Modules 🔰

لینک‌های داخلی و منابع تکمیلی 🔗🔎

• مقاومت ADJ در ماژول بوست چیست؟ راهنمای کامل تنظیم ولتاژ و نکات ایمنی
• بررسی و مقایسه تخصصی 3 نوع جدیدرگولاتور افزاینده
• آموزش ساخت منبع تغذیه آزمایشگاهی با ماژول بوست(افزاینده ولتاژ)
• معرفی چیپ IP2369- غول ای سی شارژ همه کاره

نتیجه‌گیری و پیشنهاد برای خرید هوشمند 🎯👨‍💻

• اگر به دنبال راه‌اندازی بارهای سنگین و پاوربانک‌های قدرتمند هستید، ماژول TPS61088را انتخاب کنید.
• برای پروژه‌های سبک، DIY، شارژرهای قابل حمل و گجت‌های USB محصول SD-XMDZ مطلوب است.
• اگر تنظیم ولتاژ خروجی اهمیت دارد و پروژه‌های کوچک را مدیریت می‌کنید، ماژول 10 وات تنظیمی بهترین گزینه است.
