این ماژول جمعوجور ، راهحل ایدهآل برای نمایش وضعیت باتری در پروژههای کوچک و دستگاههای قابلحمل است. آیسی داخلی با مقایسهگر 4 کاناله و حلقه فیدبک بسیار دقیق، تشخیص ولتاژ را با دقت ±1٪ انجام میدهد تا سطح شارژ بهصورت دقیق نمایش داده شود. مقایسهگرها دارای هیسترزیس مناسب هستند که اجرای دستورات شارژ و دشارژ را بدون نوسان تسهیل میکند. نمایشگر سه رنگ LED (سبز/زرد/قرمز) وضعیت باتری را فوری نشان میدهد و تجربه کاربری را بهبود میبخشد. این ماژول مناسب برای پاوربانکها، دستگاههای IoT، ابزارهای پرتابل و طراحیهای صنعتی است که نیاز به نمایش دقیق و کمحجم وضعیت انرژی دارند.
- ولتاژ ورودی: انواع باتری لیتیومی با ولتاژ نامی 3.7 ولت
- جریان مصرفی:
- تعداد ال ای دی: 4
- رنگ ال ای دی ها: سبز، زرد، قرمز

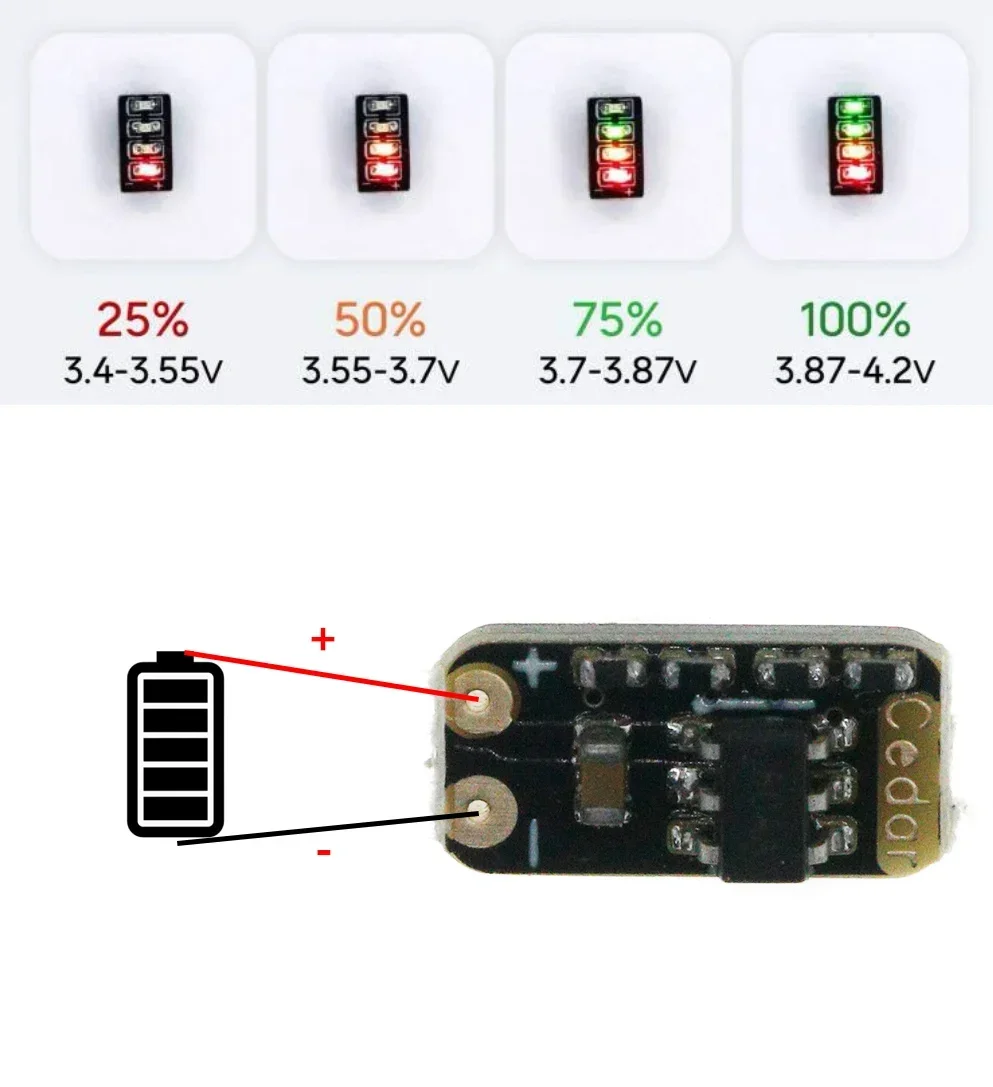

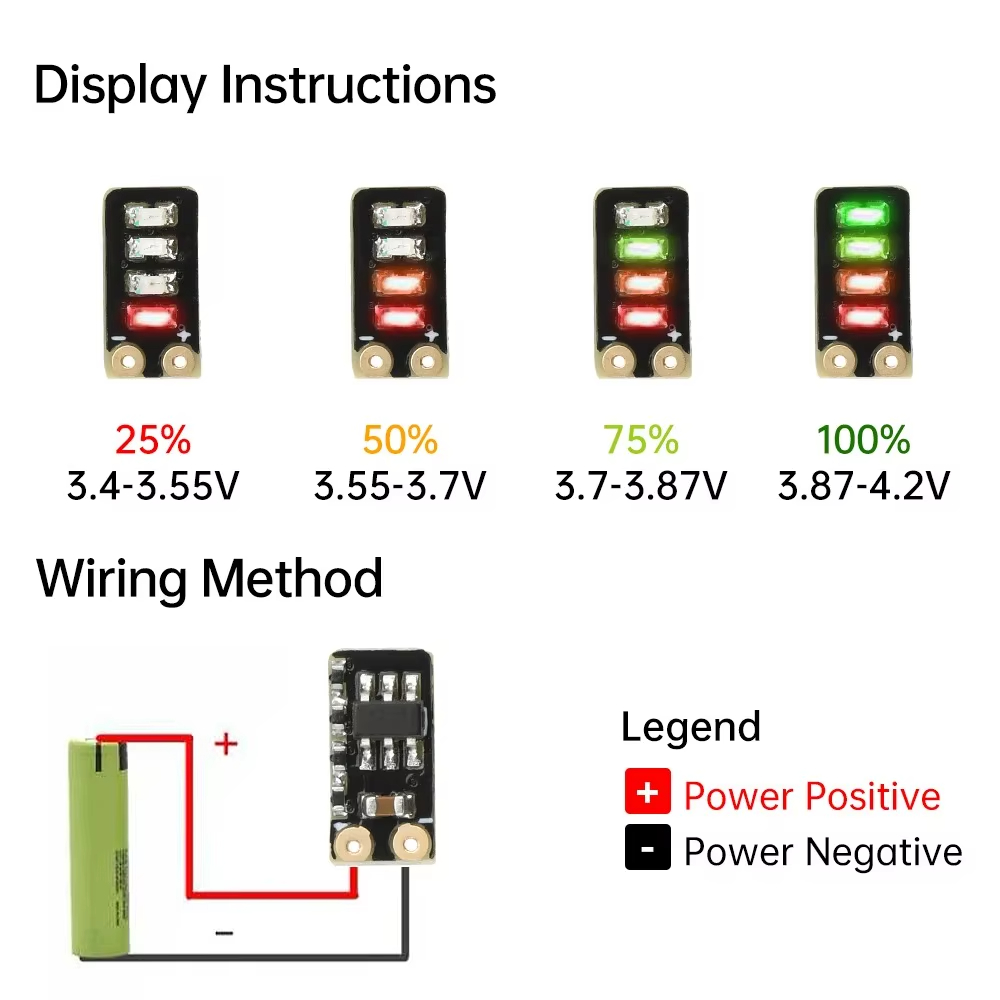

- ولتاژ باتری برای هر کدام از ال ای دی ها:
- 25%: 3.4~3.55V
- 50%: 3.55~3.7V
- 75%: 3.7~3.87V
- 100%: 3.874~4.2V

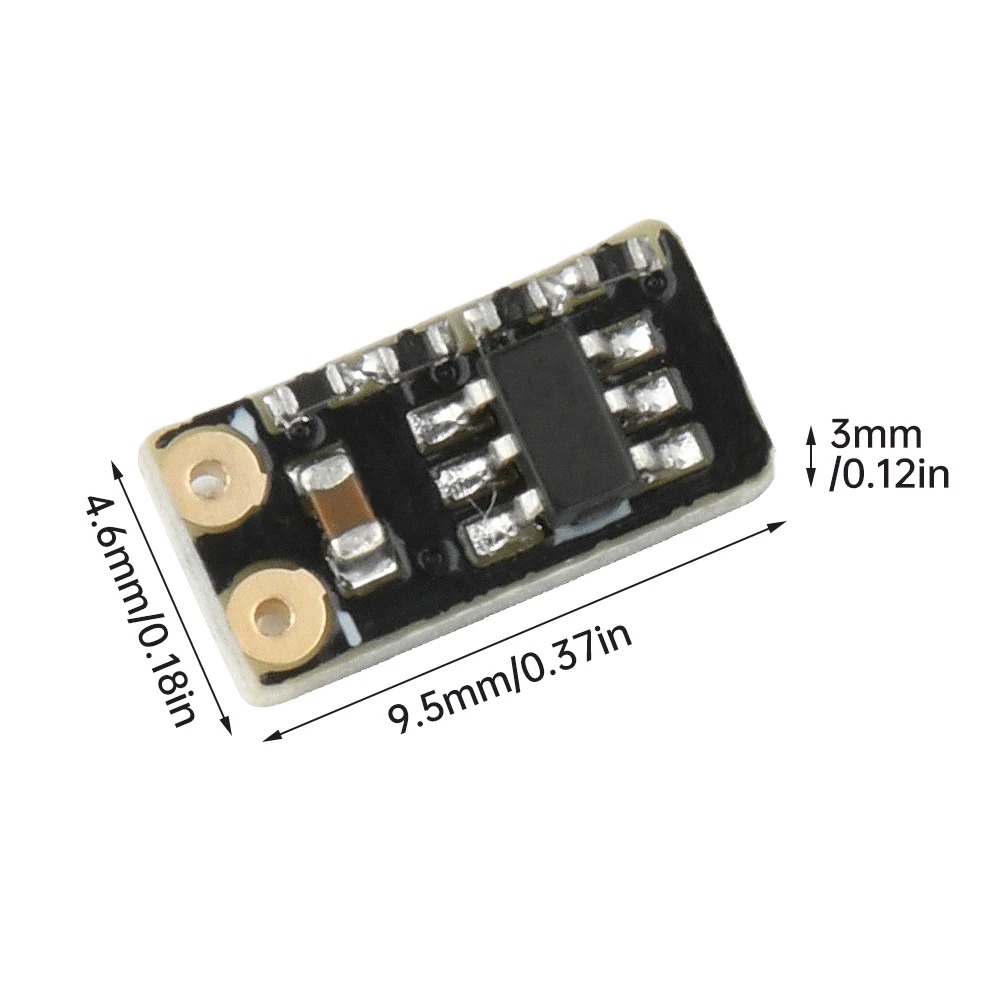

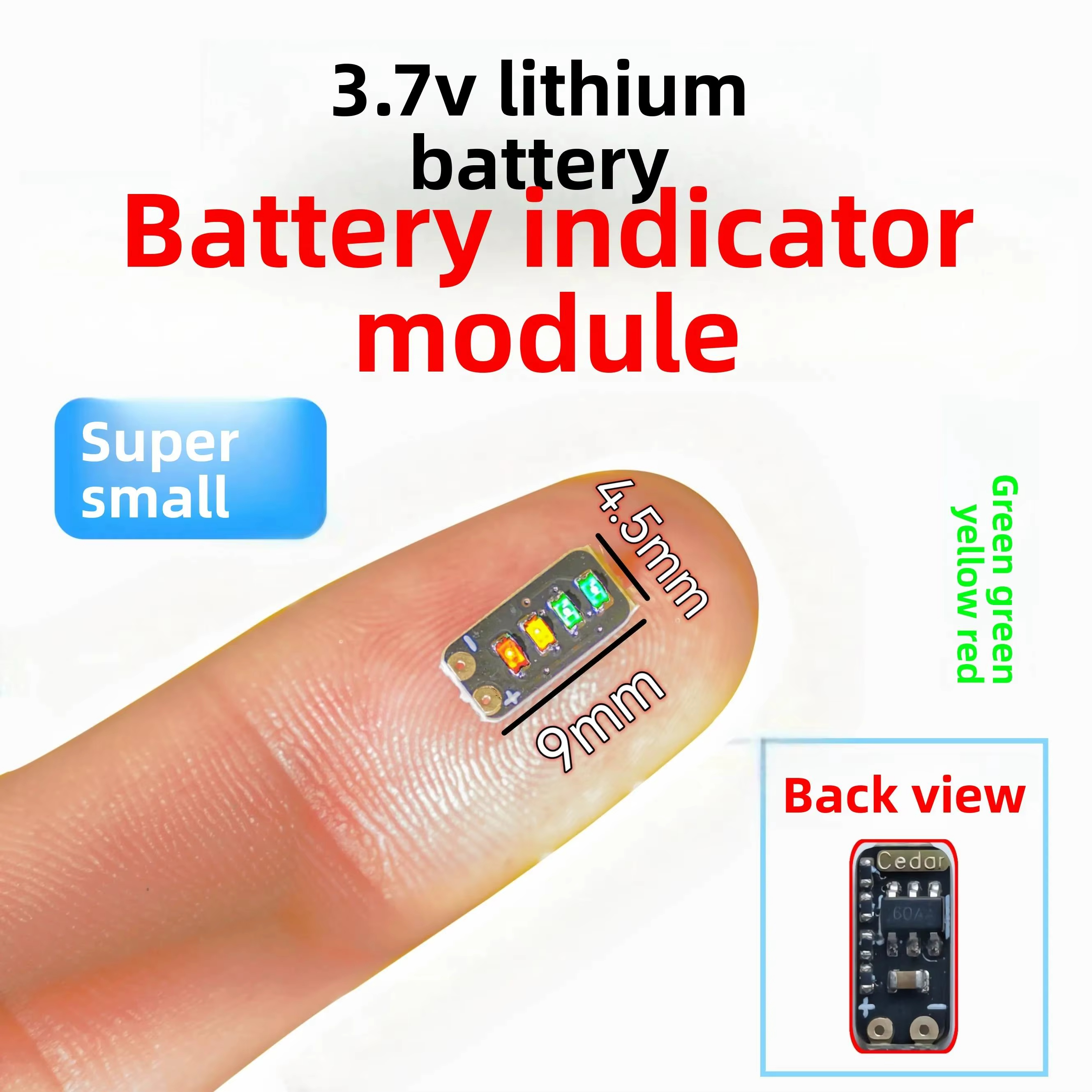

- ابعاد فوقالعاده کوچک: تنها 5 × 9.5 میلیمتر — مناسب برای استفاده در فضاهای محدود و طراحیهای جمعوجور.
- آیسی داخلی با مقایسهگر 4 کاناله و حلقه فیدبک بسیار دقیق — تشخیص دقیق وضعیت باتری و پایداری عملکرد در طول زمان.
- مقایسهگر داخلی با هیسترزیس مناسب — پیادهسازی آسان دستورالعملهای شارژ و دشارژ بدون نوسانات مزاحم.
- تشخیص ولتاژ با دقت بالا: خطای فقط ±1% و پشتیبانی از شناسایی چهار نقطه ولتاژی — مناسب برای نمایش دقیق سطح شارژ.

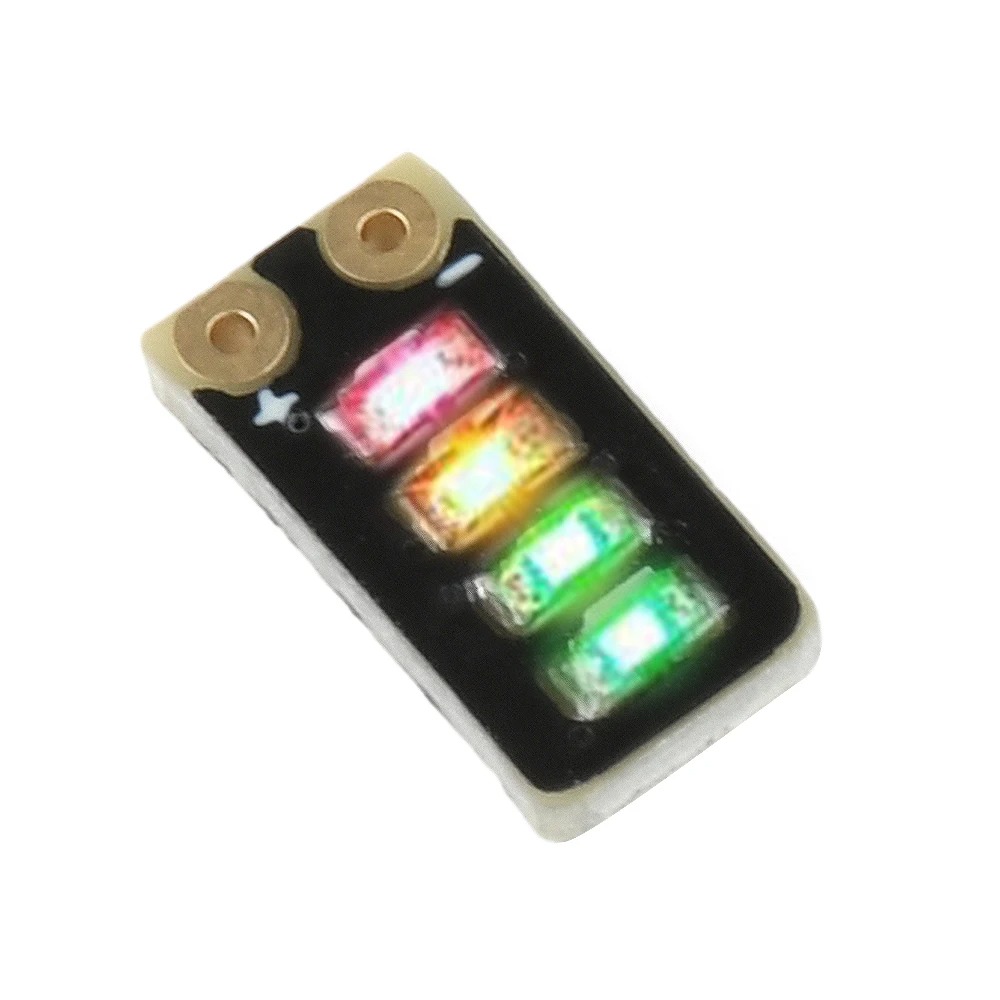

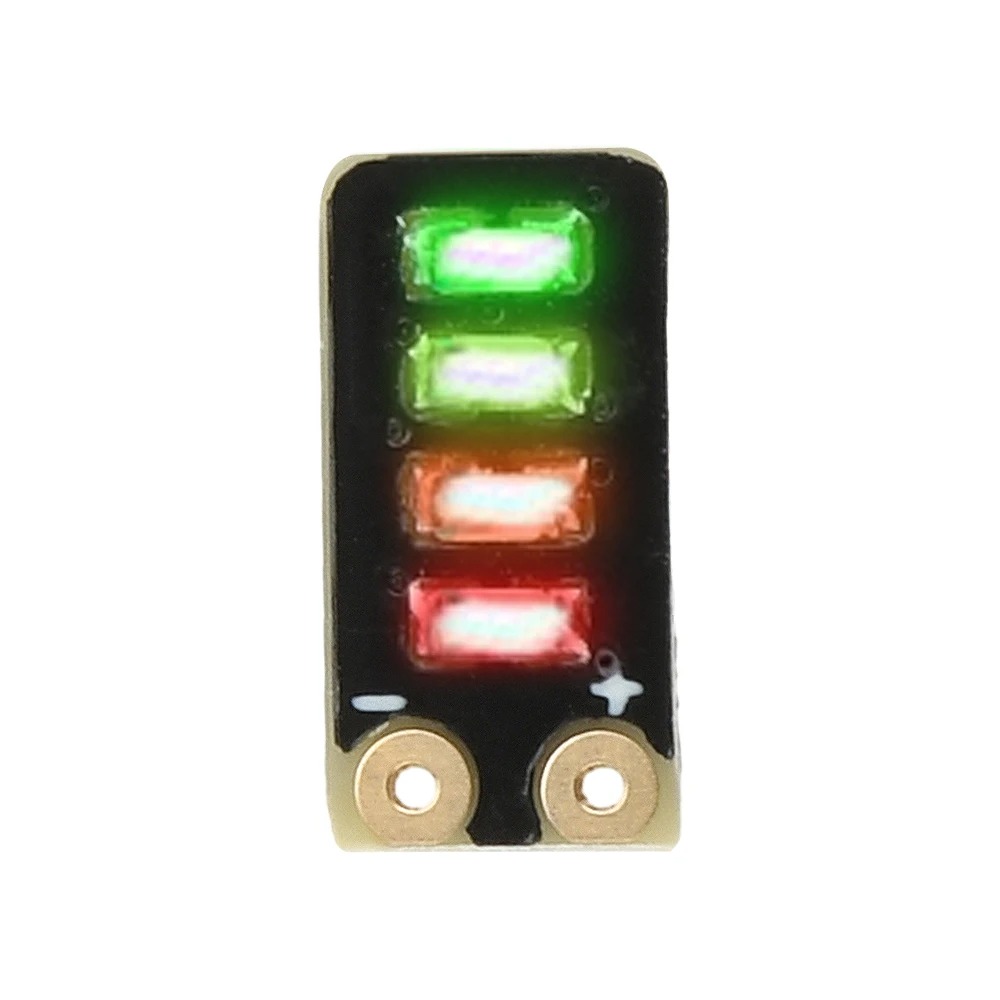

- نمایشگر LED سهرنگ (سبز، زرد، قرمز) — نمایش واضح و سریع وضعیت انرژی برای تجربه کاربری بهتر.

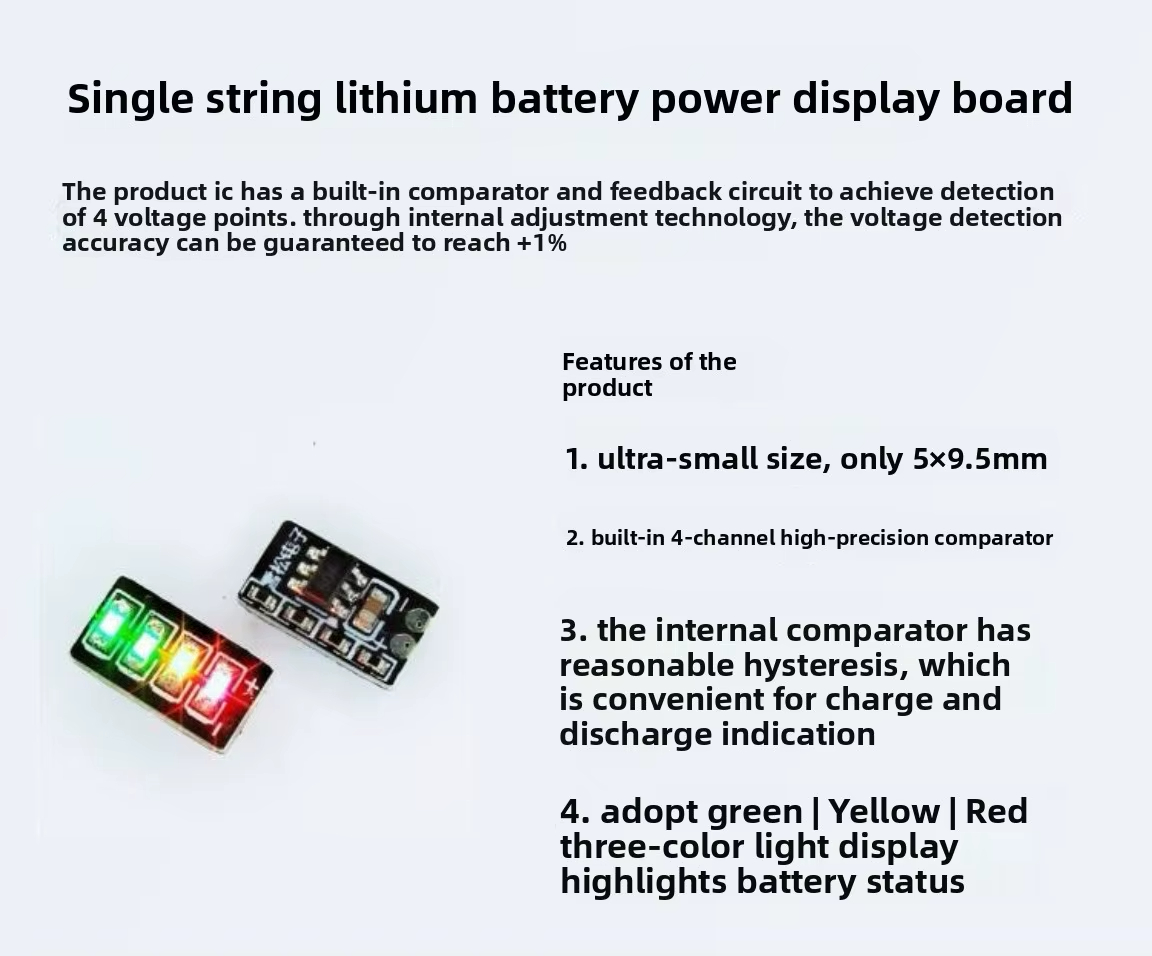

Features:
1. Ultra small size, only 5x9.5mm
2.4-channel high-precision comparator and feedback loop built into the product IC
3. Internal comparator with reasonable hysteresis, easy to do charge and discharge instructions
4. High precision voltage detection, ±1% error, supports 4 voltage points detection
5. Adopting green, yellow and red three-color light display to highlight the power status
