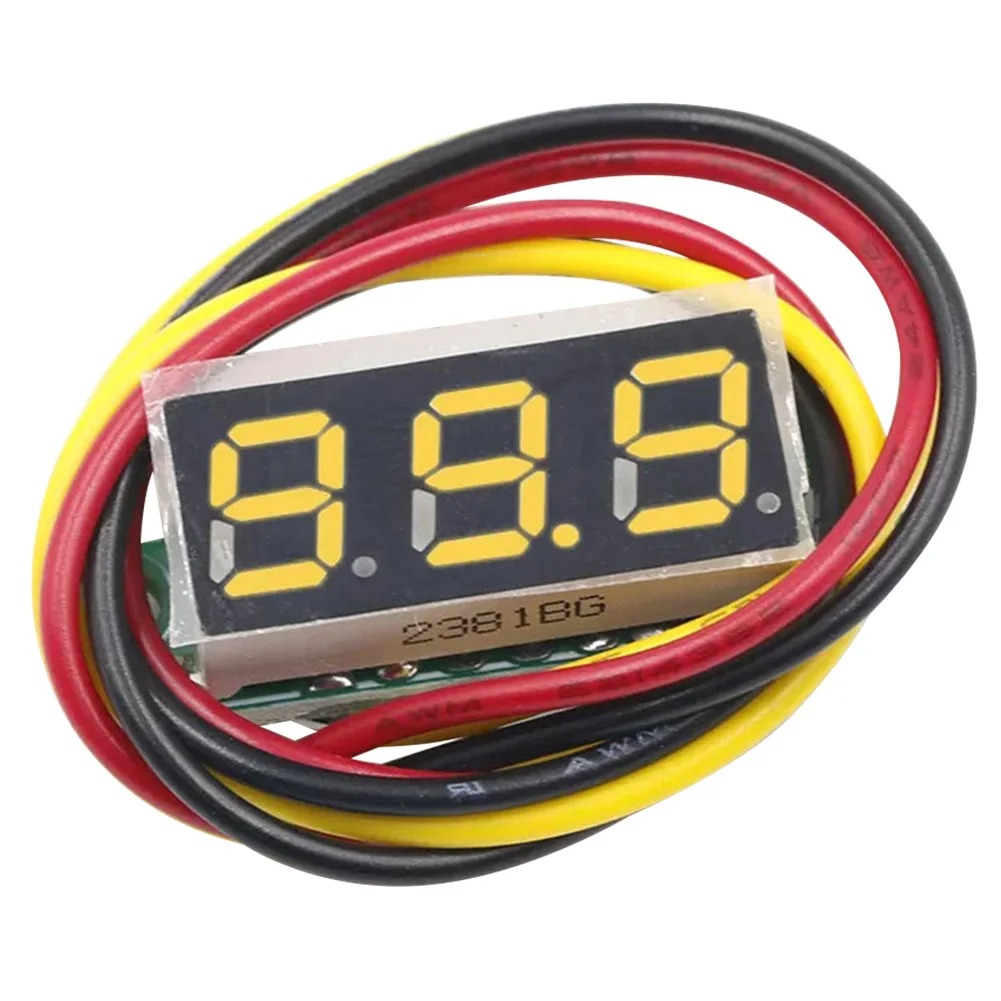

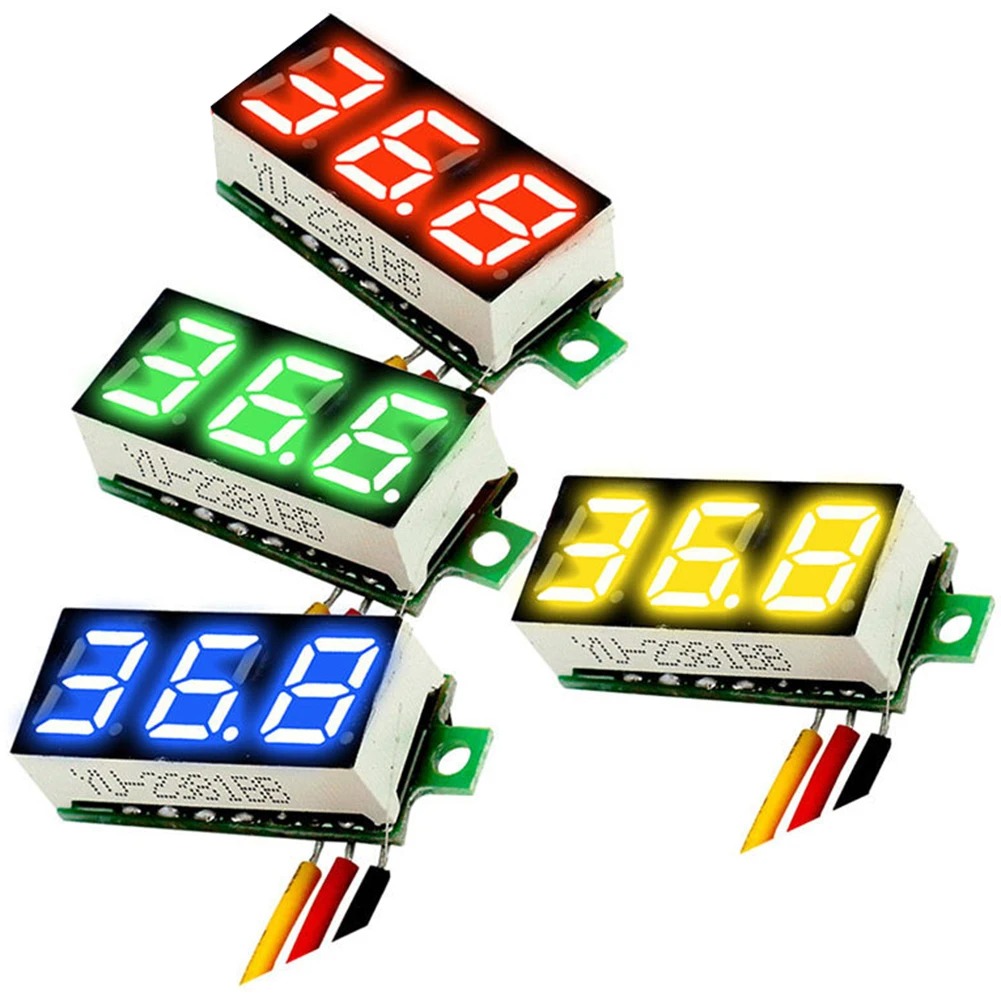

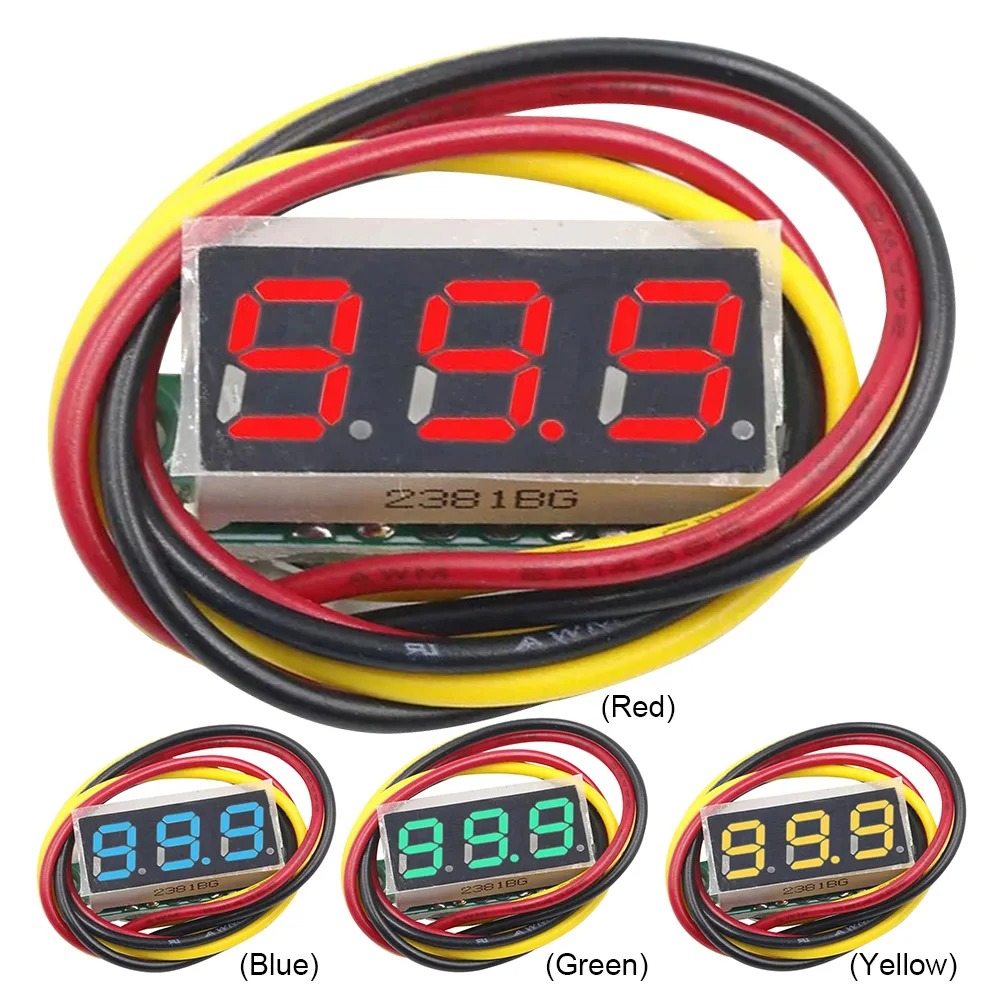

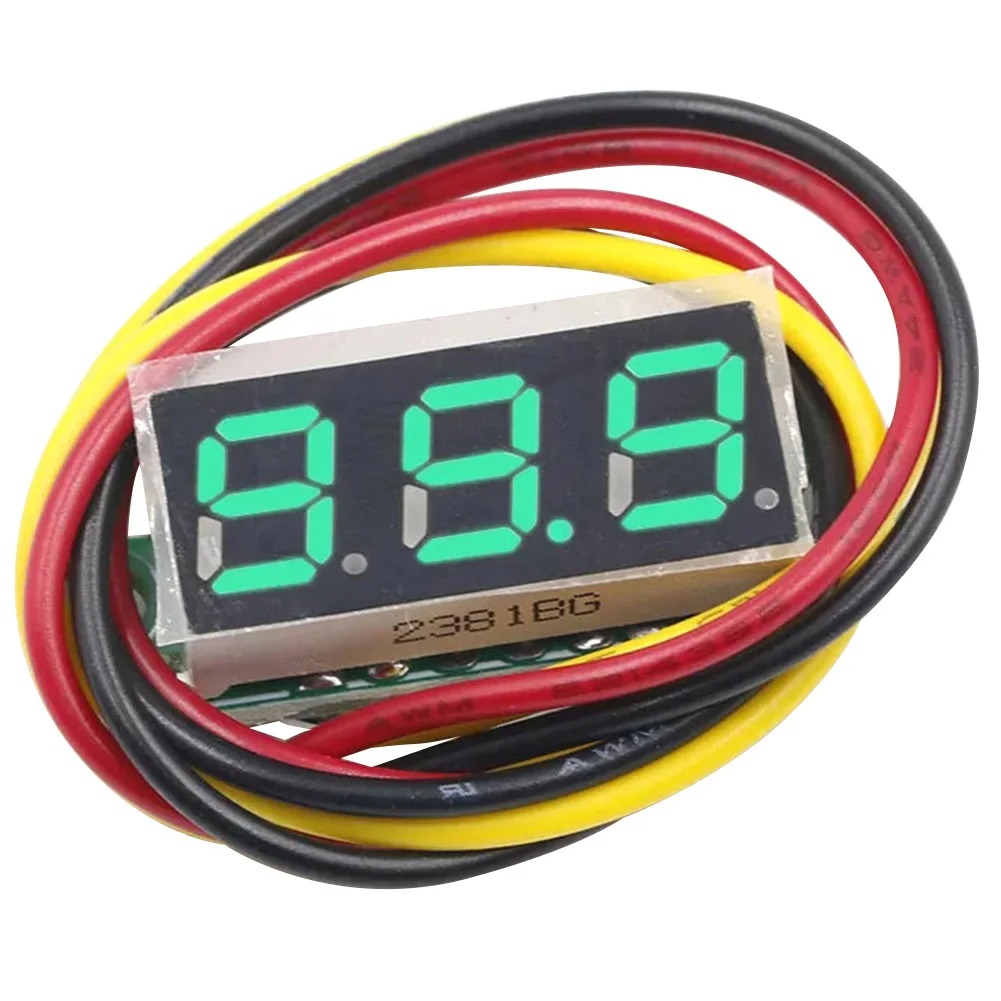

این ماژول اندازه گیری و نمایش ولتاژ دارای اهمیت و کاربرد بالایی می باشد. گاهی اوقات نمایش لحظه به لحظه ولتاژ در مدارات تحت کنترل برای اپراتور سیستم بسیار با اهمیت است و استفاده از مولتی مترهای دیجیتال عملا کار را سخت خواهد کرد، و یا در بعضی اوقات که می خواهید ولتاژ یک رگولاتور برق و یا ولتاژ یک باطری را چک کنید پیشنهاد می گردد تا از ماژول پنلی برای اندازه گیری و نمایش ولتاژ استفاده گردد. این ماژول دارای یک صفحه نمایش و یک سنسور اندازه گیری ولتاژ می باشد.این ماژول می توان جهت سنجش ولتاژهای DC در محدوده ی 0 تا 100 ولت استفاده کرد.
- محدوده ولتاژ اندازه گیری: 100 ~ 0 ولت DC
- ولتاژ کاری: 40 ~ 4 ولت DC
- جریان کاری: کمتر از 20 میلی آمپر
- دقت اندازه گیری: %3
- نرخ بازبینی: حدود 200 میلی ثانیه بر مرتبه
- صفحه نمایش: LED قرمز رنگ به اندازه 0.28 اینچ (seven-segment)
- تعداد سیم ها: 3
- دمای کار: 65+ ~ 10- درجه سانتی گراد
- ابعاد: 9.2 × 11.7 × 30 میلی متر
- اندازه سوراخ نصب: 10 × 23 میلی متر

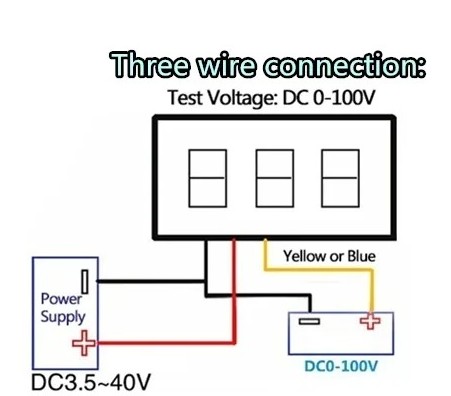

**مشخصات سیم این ماژول سه سیمه به شرح زیر می باشد:
سیم قرمز برای ولتاژ ورودی
سیم سیاه رنگ برای اتصال به زمین(GND)
سیم زرد برای اندازه گیری ولتاژ
- Measure Voltage Range: DC 0-100V
- Operating Voltage: DC 4.0-40V
- Operating Current: < 20mA
- Measurement Accuracy: 3%
- Refresh Rate: about 200mS / times
- Display : 0.28" RED LED (seven-segment)
- Wires: 3
- Operating Temperature: -10°C to +65°C
- Size: 30mm × 11.7mm × 9.2 mm
- Installation Hole: 23mm × 10 mm
