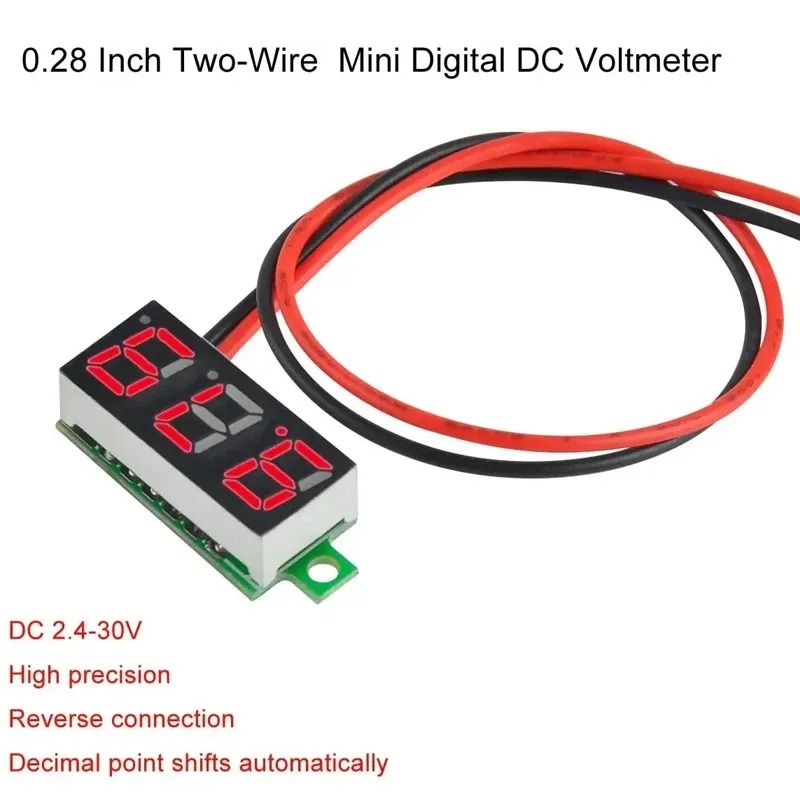

ماژول ولتمتر سایز 0.28 اینچ دو سیمه یک ولتمتر دیجیتال DC کمحجم و کاربردی است که برای اندازهگیری ولتاژ 4.5 تا 30 ولت بدون نیاز به منبع تغذیه مجزا طراحی شده است. این ماژول از همان دو سیمی که به ورودی متصل میشود تغذیه شده و به همین دلیل برای استفاده روی خروجی انواع ماژول افزاینده/کاهنده، منابع تغذیه سوئیچینگ و باتری 12 ولت خودرو بسیار مناسب است.

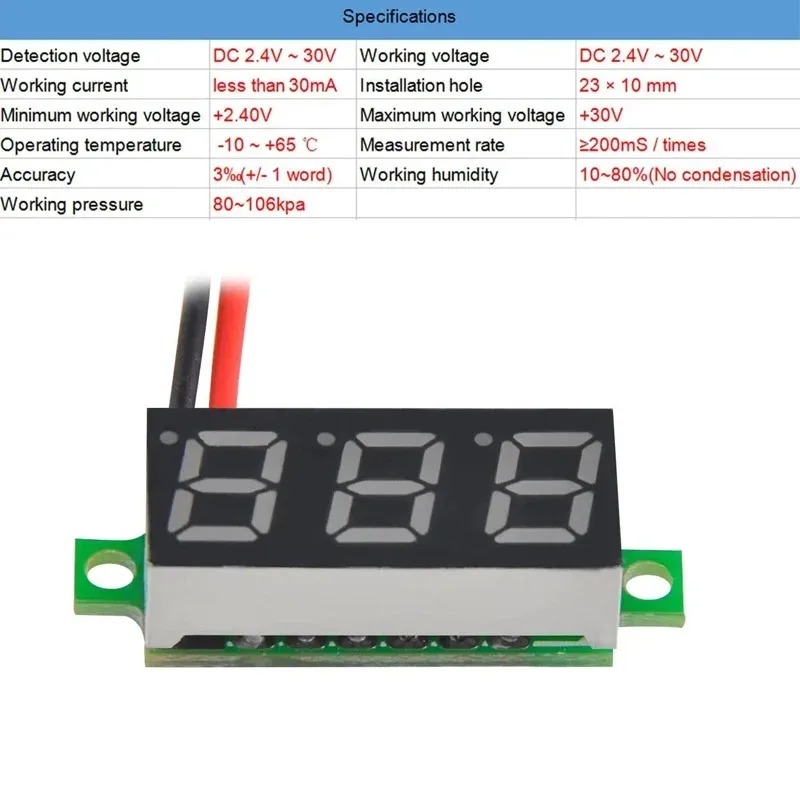

مشخصات :
- نوع نمایشگر: نمایشگر دیجیتال LED سه رقمی، سایز 0.28 اینچ
- نوع ولتاژ قابل اندازهگیری: ولتاژ DC
- محدوده ولتاژ اندازهگیری: 5 تا 30 ولت DC ( 4.5 تا 30V )
- ولتاژ تغذیه: بدون نیاز به تغذیه مجزا، تغذیه از همان دو سیم ورودی (مشترک با ولتاژ اندازهگیری)
- تعداد سیم: 2 سیم (اتصال مستقیم به مثبت و منفی ولتاژ مورد اندازهگیری)

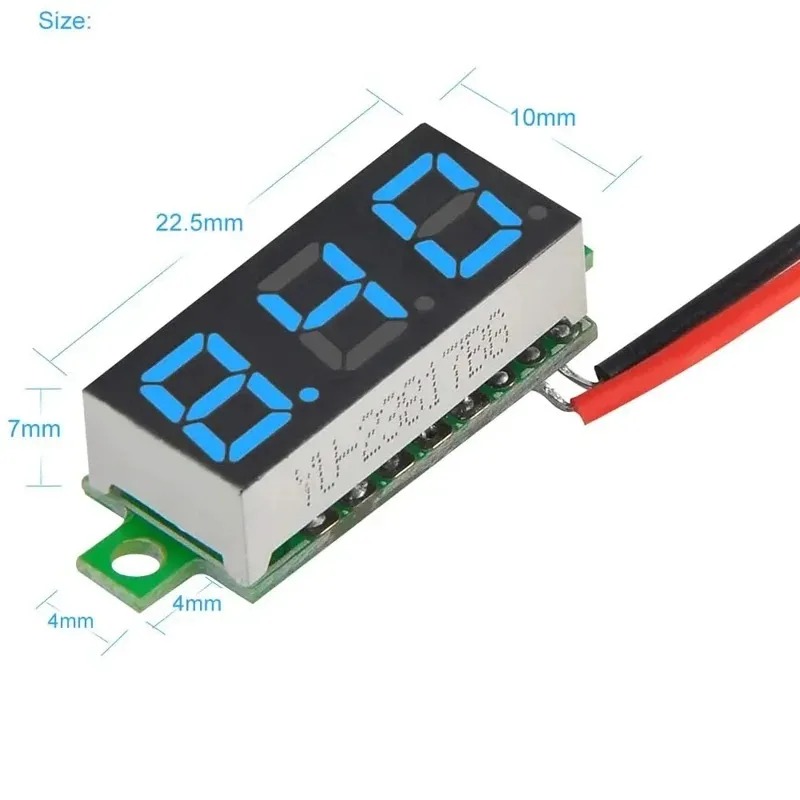

- ابعاد تقریبی ماژول: 23 × 10 میلیمتر
- جریان کاری: کمتر از 20–30 میلیآمپر (کممصرف)
- نرخ بهروزرسانی/نرخ اندازهگیری: حدوداً هر 200 تا 500 میلیثانیه یکبار (≥ 200 ms / time، حدود 500 ms)
- دقت اندازهگیری: حدود 1٪ ± یک رقم
- رزولوشن نمایش:
- برای ولتاژهای کمتر از 10 ولت: نمایش با دو رقم اعشار (مثلاً 7.45V)
- برای ولتاژهای 10 ولت و بالاتر: نمایش با یک رقم اعشار (مثلاً 12.3V)
- محافظت در برابر پلاریته معکوس: دارد، در صورت جابجایی مثبت و منفی ماژول نسوزد

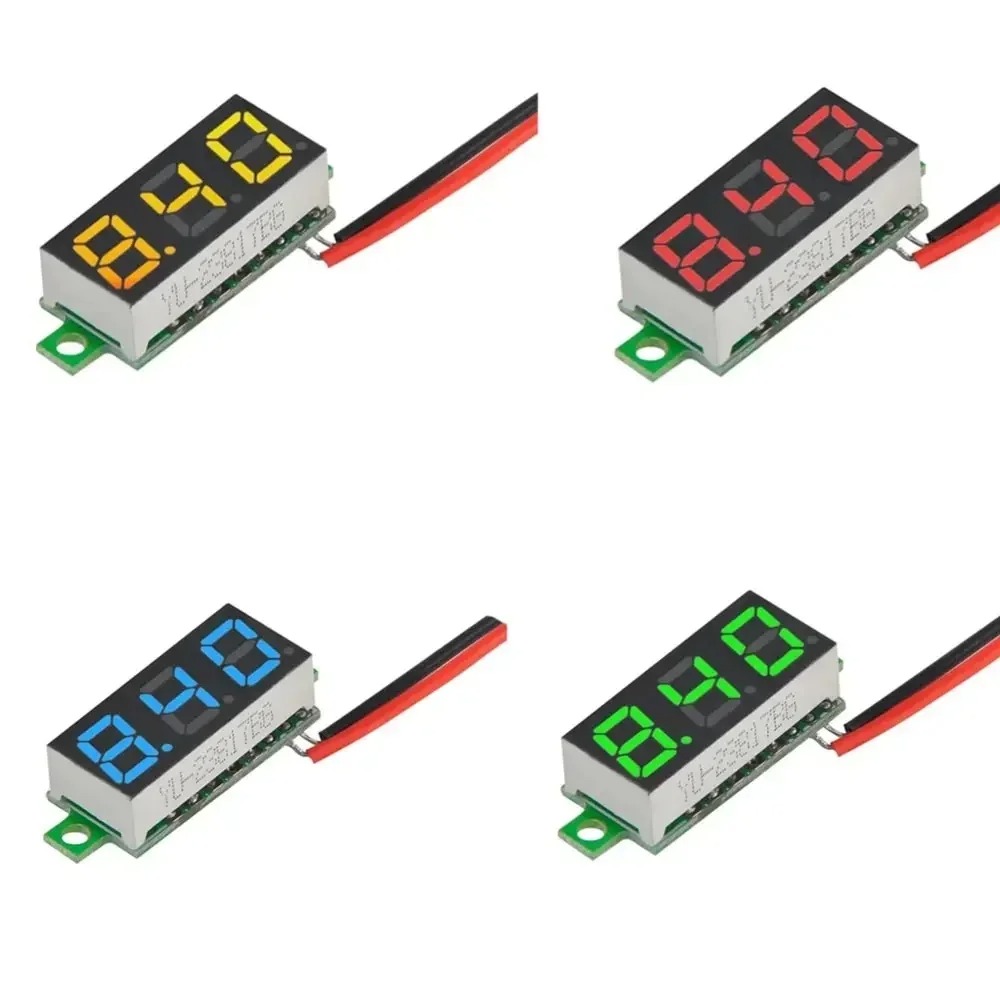

- رنگ LED (رایجترین مدل): قرمز (مدلهای سبز و آبی هم در فروشگاها لکترو اکسپرس وجود دارند)
- محدوده دمای کاری: حدود منفی 10 تا مثبت 65 درجه سانتیگراد
- نوع نصب: ماژول پنلی کوچک، مناسب نصب روی پنل منبع تغذیه، جعبه پروژه و تابلو برق
- کاربردها: منابع تغذیه، پروژههای الکترونیکی، مانیتورینگ باتری (مانند باتری 12V خودرو و باتری لیتیوم تا 30V)، کاربردهای آزمایشگاهی و صنعتی سبک
ماژول ولتمتر سایز 0.28 اینچ دو سیمه یک ولتمتر دیجیتال DC کمحجم و کاربردی است که برای اندازهگیری ولتاژ 4.5 تا 30 ولت بدون نیاز به منبع تغذیه مجزا طراحی شده است. این ماژول از همان دو سیمی که به ورودی متصل میشود تغذیه شده و به همین دلیل برای استفاده روی خروجی انواع ماژول افزاینده/کاهنده، منابع تغذیه سوئیچینگ و باتری 12 ولت خودرو بسیار مناسب است.
این ولتمتر دو سیمه دارای محافظ پلاریته معکوس است و در صورت اشتباه بستن قطبها آسیب نمیبیند که موضوع مهمی برای استفاده در پروژههای آموزشی و آزمایشگاهی است. جریان کاری کمتر از 20 تا 30 میلیآمپر است و فقط بهعنوان بار مصرفی موازی روی خروجی قرار میگیرد؛ بنابراین روی جریان عبوری اصلی مدار محدودیتی ایجاد نمیکند و برای خروجیهای تا چند آمپر نیز مناسب است.
Range: DC4.5-30V (No need additional power)
Display: Three 0.28’inch LED digital tube
......& Display color: Red
Refresh rate: about 500mS / times
Input: DC voltage (<2 times the range)
Resolution: 1% +1 digit
Power Supply: DC4.5-30V (with the input common-line)
Operating temperature: -10 deg C~ 65 deg C
Working current: <20mA
سؤال ۱: ماژول ولتمتر سایز 0.28 اینچ دو سیمه دقیقاً چه کاری انجام میدهد و چه تفاوتی با ولتمترهای معمولی دارد؟
این ماژول یک ولتمتر دیجیتال DC است که ولتاژ 4.5 تا 30 ولت را اندازه میگیرد و همزمان از همین ولتاژ تغذیه میشود، بنابراین به منبع تغذیه جداگانه نیاز ندارد. در مقایسه با ولتمترهای رومیزی یا مولتیمترهای دستی، این محصول برای نصب دائمی روی پنل منبع تغذیه، جعبه پروژه و تابلو برق طراحی شده و بهصورت دائم ولتاژ را نمایش میدهد.
سؤال ۲: این ولتمتر دو سیمه برای چه ولتاژها و چه کاربردهایی مناسب است؟
طبق مشخصات، محدوده ولتاژ اندازهگیری این ماژول 5 تا 30 ولت عنوان شده و در بخش انگلیسی نیز بازه DC 4.5–30V بدون نیاز به تغذیه اضافی ذکر شده است. این بازه، آن را برای اندازهگیری خطوط 5V، 9V، 12V، 24V و باتریهای لیتیوم چندسل (در محدوده تا 30V) مناسب میکند. این ماژول در مواردی مثل منبع تغذیه آزمایشگاهی، پروژههای DIY دانشجویی، مانیتورینگ ولتاژ باتری خودرو 12 ولت و سیستمهای الکترونیکی کوچک کاربرد دارد.

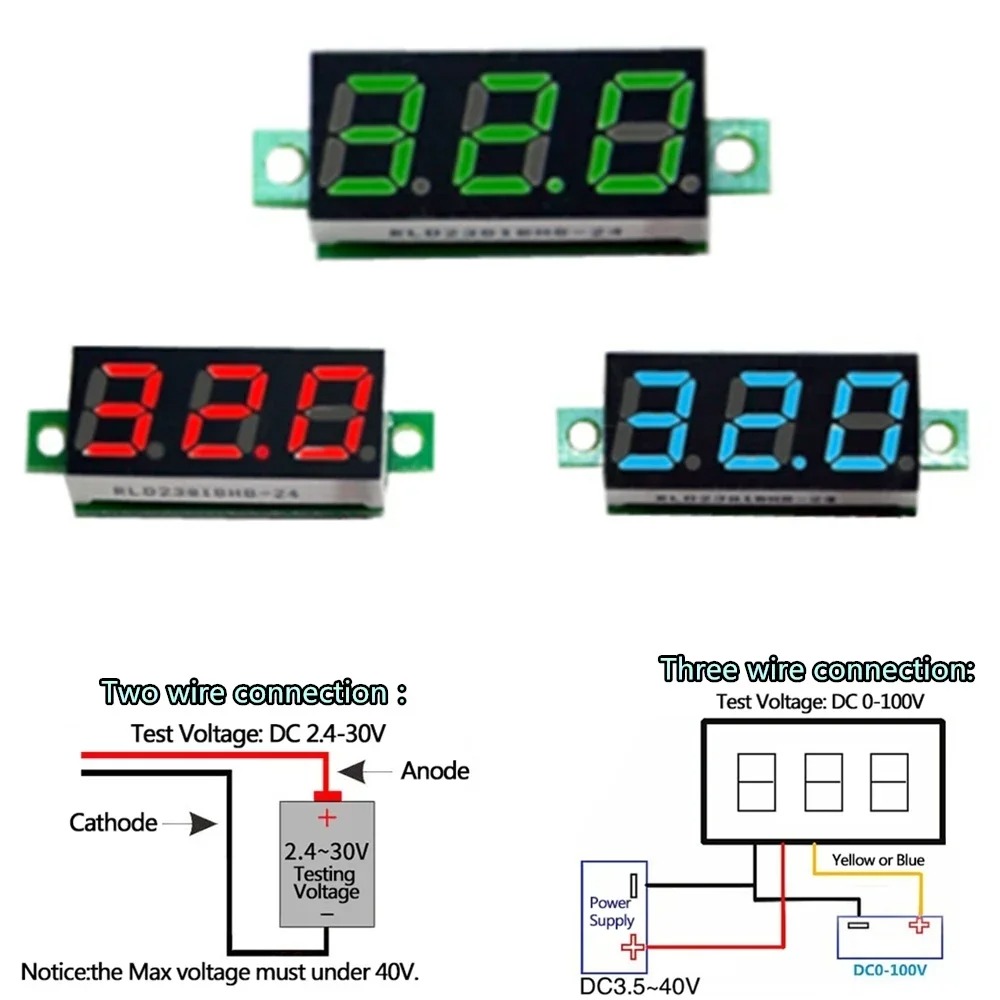

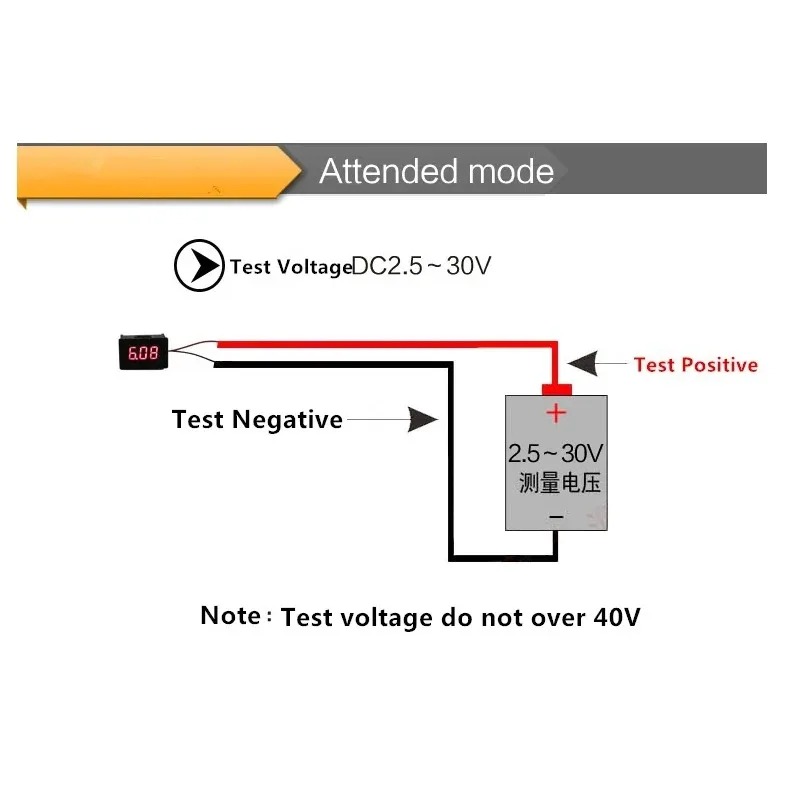

سؤال ۳: نحوه اتصال ولتمتر دو سیمه چگونه است و آیا روی جریان مدار تأثیر دارد؟
سیمکشی این ماژول بسیار ساده است؛ فقط باید دو سیم آن را موازی با بار به مثبت و منفی ولتاژ مورد نظر وصل کنید. این ماژول ولتاژ را اندازهگیری کرده و حدود 20 تا 30 میلیآمپر از همان مدار جریان میکشد که مصرف خود نمایشگر است، نه محدودیت جریان مدار. در نتیجه اگر خروجی منبع شما مثلاً 2 آمپر باشد، اتصال این ولتمتر فقط یک مصرفکننده کوچک به آن اضافه میکند و مانع عبور جریان اصلی مدار نمیشود.
سؤال ۴: آیا میتوان از این ولتمتر برای نمایش ولتاژ باتری ماشین استفاده کرد؟
بله، ولتاژ باتری خودرو معمولاً در بازه 11 تا حدود 14.5 ولت قرار دارد که کاملاً داخل محدوده 4.5 تا 30 ولت این ولتمتر است.
سؤال ۵: آیا این مدل امکان کالیبراسیون (تنظیم دقت توسط کاربر) دارد؟
این مدل خاص پتانسیومتر تنظیم پشت برد ندارد و برای کاربر امکان تنظیم دستی تعبیه نشده است. اگر دقت بالاتر یا قابلیت کالیبراسیون نیاز دارید، پیشنهاد شده از مدل دیگری مثل «ماژول ولتمتر 3 دیجیت DC0–36V سایز 0.28 اینچ» استفاده شود که پتانسیومتر تنظیم روی برد دارد.
سؤال 6: این ماژول برای چه کسانی مناسب است و چه زمانی بهتر است از مدلهای حرفهایتر استفاده کنیم؟
این ولتمتر دو سیمه 0.28 اینچ برای دانشجویان، علاقهمندان DIY، تعمیرکارها و طراحان برد که نیاز به یک نمایشگر ولتاژ ساده، ارزان و کمجا دارند، انتخاب خوبی است. در پروژههایی که فقط کافی است بدانید ولتاژ خروجی حدوداً در چه محدودهای است (مثلاً تنظیم یک ماژول بوست یا باک برای 5V، 9V، 12V) همین مدل کافی بوده و نصبش سریع انجام میشود.
