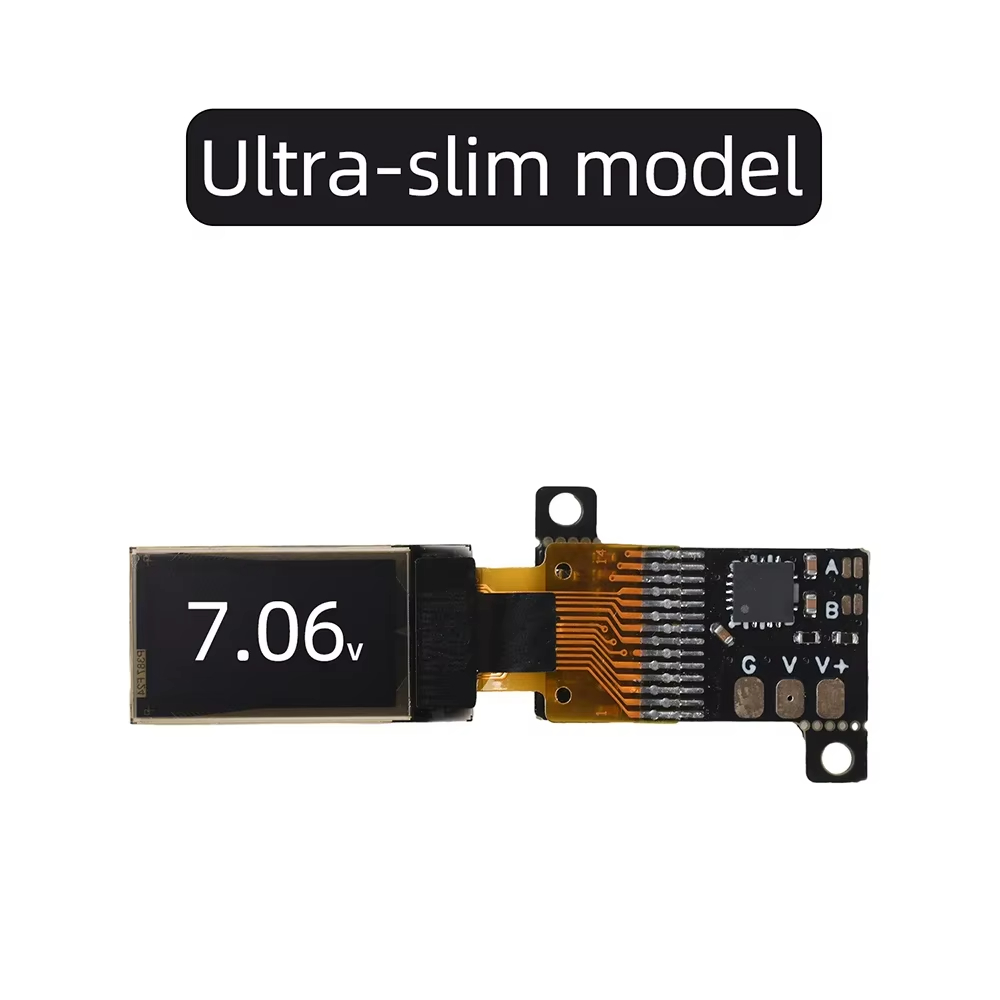

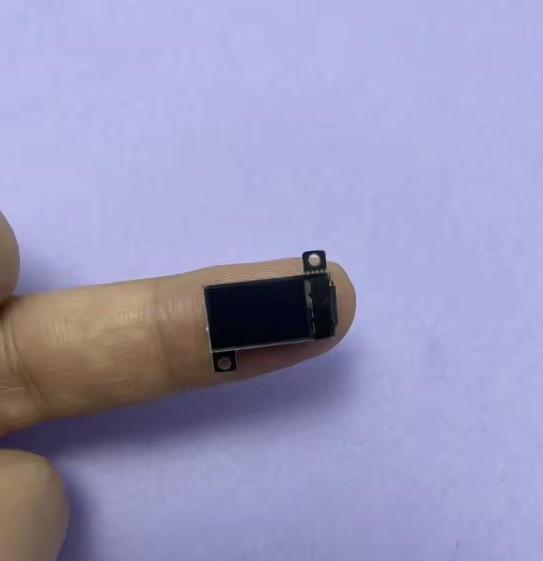

ولتمتر دیجیتالی OLED فوق‌باریک 12بیتی 0 تا 30 ولت DC

 مشخصات فنی :

• ولتاژ تغذیه: DC 3.5 تا 30 ولت
• محدوده اندازه‌گیری: DC 0 تا 30 ولت
• جریان مصرفی: کمتر از 20 میلی‌آمپر
• نرخ تازه‌سازی: 5 هرتز
• نرخ تازه‌سازی قابل تغییر: 10 هرتز با اتصال کوتاه نقطه B
• دقت اندازه‌گیری: دقت بالا با کلاس دقت 0.01 برای اندازه‌گیری مطمئن.
• نوع نمایشگر: OLED
• اندازه نمایشگر: 0.5 اینچ
• رزولوشن: 88 در 48 پیکسل

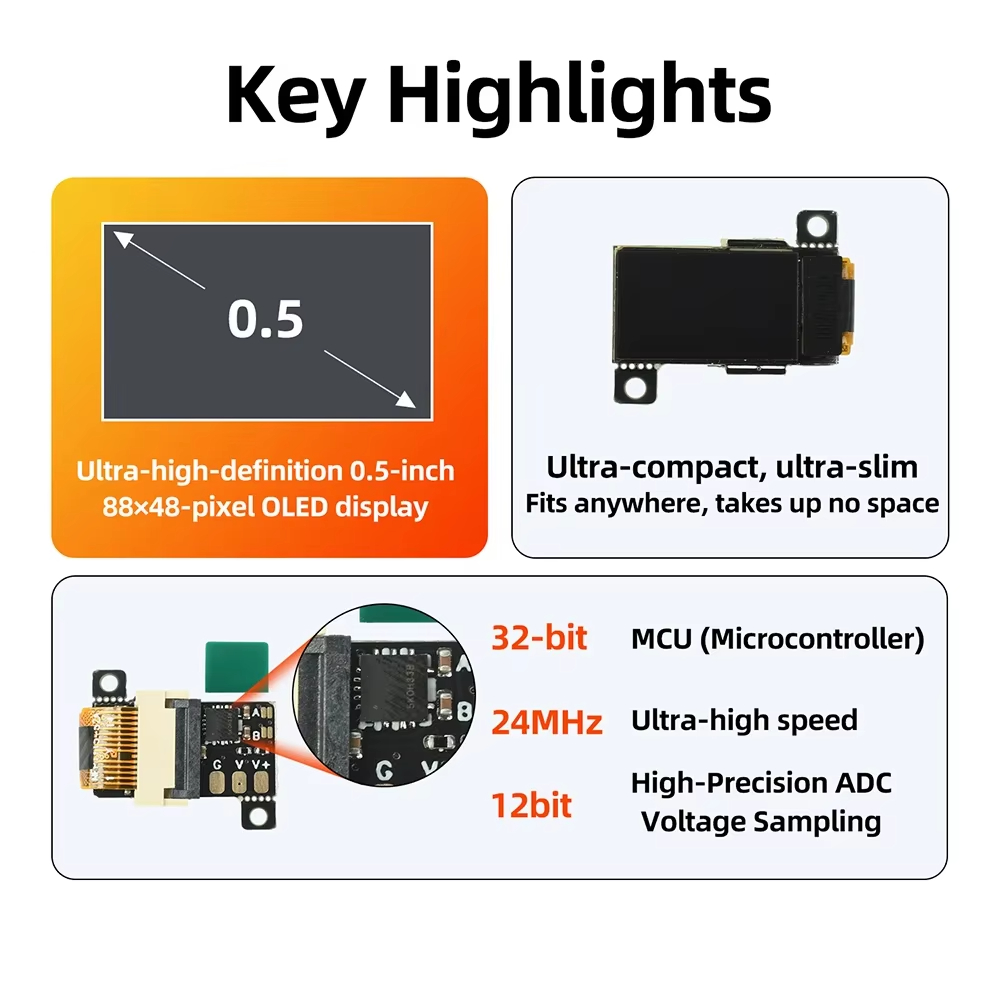

• میکروکنترلر 32 بیتی
• فرکانس کاری 24MHz
• نمونه‌برداری 12 بیتی ADC

ویژگی‌های محصول

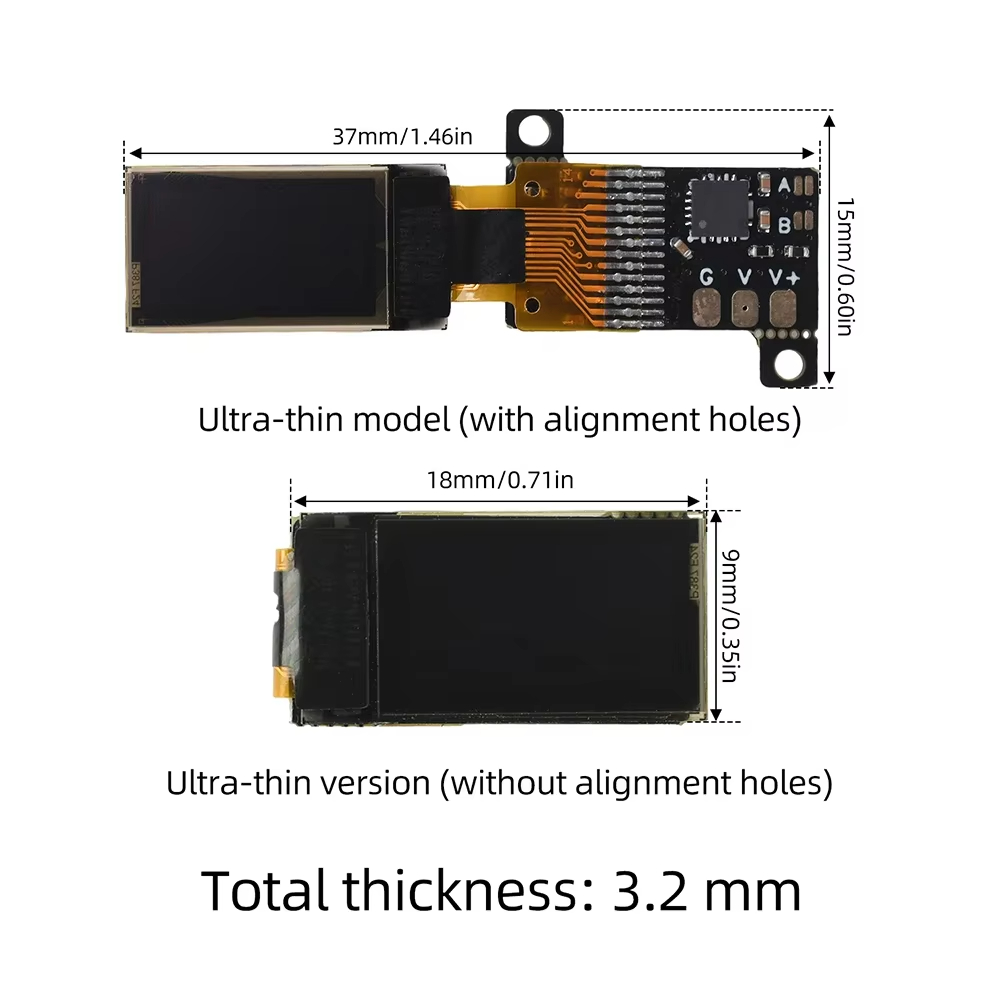

• - طراحی فوق‌باریک و کوچک، مناسب برای نصب در فضای محدود.
• - دقت بسیار بالا به کمک نمونه‌برداری 12 بیتی.
• - نمایشگر OLED با کیفیت بالا و خوانایی عالی.
• - نرخ تازه‌سازی 5 هرتز با امکان تغییر به 10 هرتز.
• - مناسب برای نمایش ولتاژ منابع تغذیه و باتری‌ها.
• - مصرف جریان پایین و عملکرد پایدار.
• - گزینه‌ای مناسب برای کاربردهای صنعتی و پروژه‌های الکترونیکی.

چرا قابلیت تغییر نرخ تازه‌سازی از 5 هرتز به 10 هرتز در این ولت‌متر دیجیتال مهم است؟

در حالت پیش‌فرض، نمایشگر با سرعت 5 هرتز به‌روزرسانی می‌شود و با اتصال کوتاه نقطه B می‌توان آن را به 10 هرتز تغییر داد تا تغییرات ولتاژ سریع‌تر نمایش داده شوند.

این قابلیت در ولت‌متر دیجیتال OLED یک مزیت مهم برای پایش لحظه‌ای ولتاژ است. در حالت 5 هرتز، نمایش عددها پایدارتر بوده و برای کاربردهای عمومی، منبع تغذیه و نمایش ثابت ولتاژ مناسب است. در حالت 10 هرتز، سرعت نمایش بالاتر می‌رود و تغییرات سریع ولتاژ، نوسانات لحظه‌ای و افت یا افزایش ناگهانی بهتر دیده می‌شود. به همین دلیل این ویژگی برای تجهیزات صنعتی، تست باتری، منابع تغذیه قابل تنظیم و پروژه‌های الکترونیکی دقیق بسیار کاربردی است.

مزیت‌های این قابلیت

• افزایش سرعت نمایش تغییرات ولتاژ.
• مناسب برای بررسی نوسانات لحظه‌ای.
• امکان انتخاب بین نمایش پایدارتر یا سریع‌تر.
• کاربردی در تجهیزات حساس و پروژه‌های DIY.
• کمک به پایش دقیق‌تر ولتاژ در سیستم‌های DC.

کاربردها

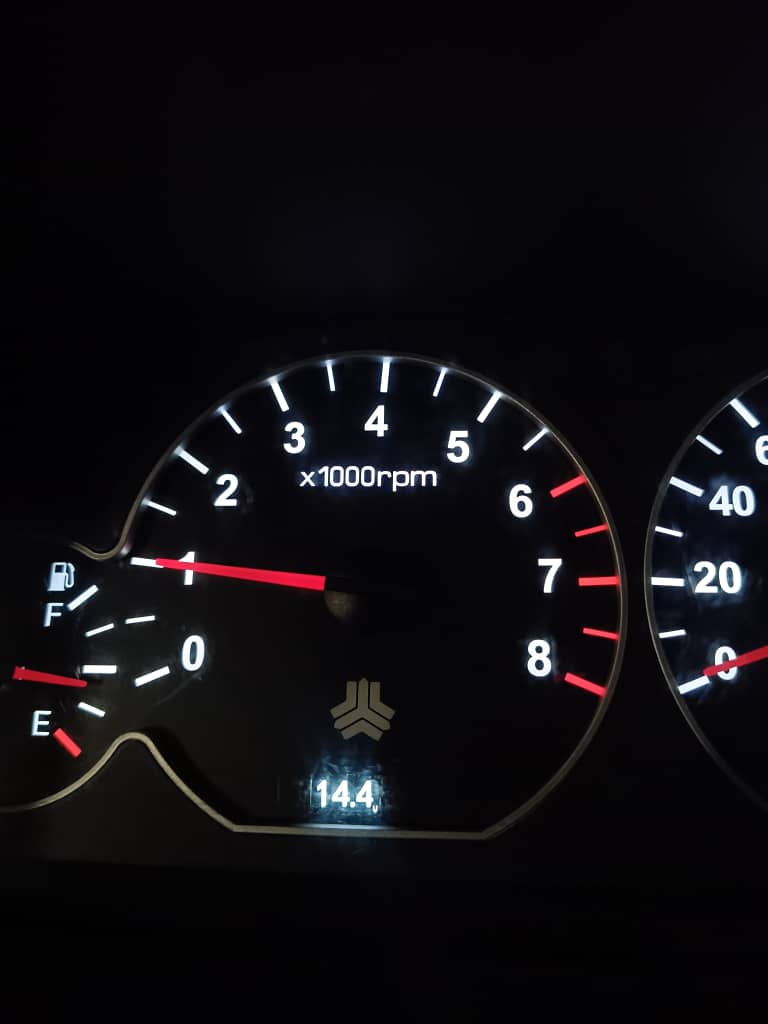

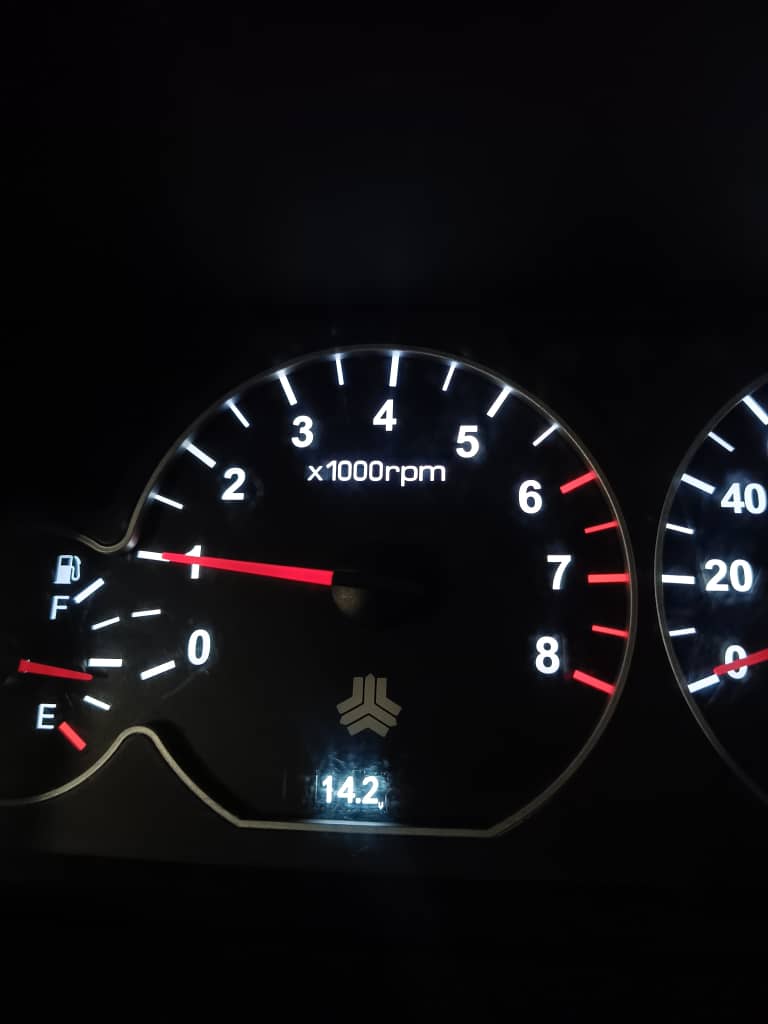

• - پایش ولتاژ باتری خودرو.
• - اندازه‌گیری ولتاژ تغذیه سنسورها.
• - استفاده در تجهیزات کنترل صنعتی.
• - مناسب برای پروژه‌های DIY و مونتاژهای الکترونیکی.
• نمایش ولتاژ باتری خودرو.
• پایش خروجی منابع تغذیه قابل تنظیم.
• نصب در تجهیزات کوچک و فشرده.
• مناسب برای تست و کنترل ولتاژ در سیستم‌های DC.

تنظیمات و جامپرها

• نقطه A: با اتصال کوتاه این نقطه، علامت V از نمایش حذف می‌شود.
• نقطه B: با اتصال کوتاه این نقطه، نرخ تازه‌سازی از 5 هرتز به 10 هرتز تغییر می‌کند.

• مناسب برای چه کسانی است؟
• - طراحان و تعمیرکاران مدارهای الکترونیکی.
• - سازندگان منابع تغذیه و تجهیزات قابل تنظیم.
• - کاربران حرفه‌ای و علاقه‌مند به پروژه‌های DIY.
• - کسانی که به نمایش دقیق و سریع ولتاژ نیاز دارند.

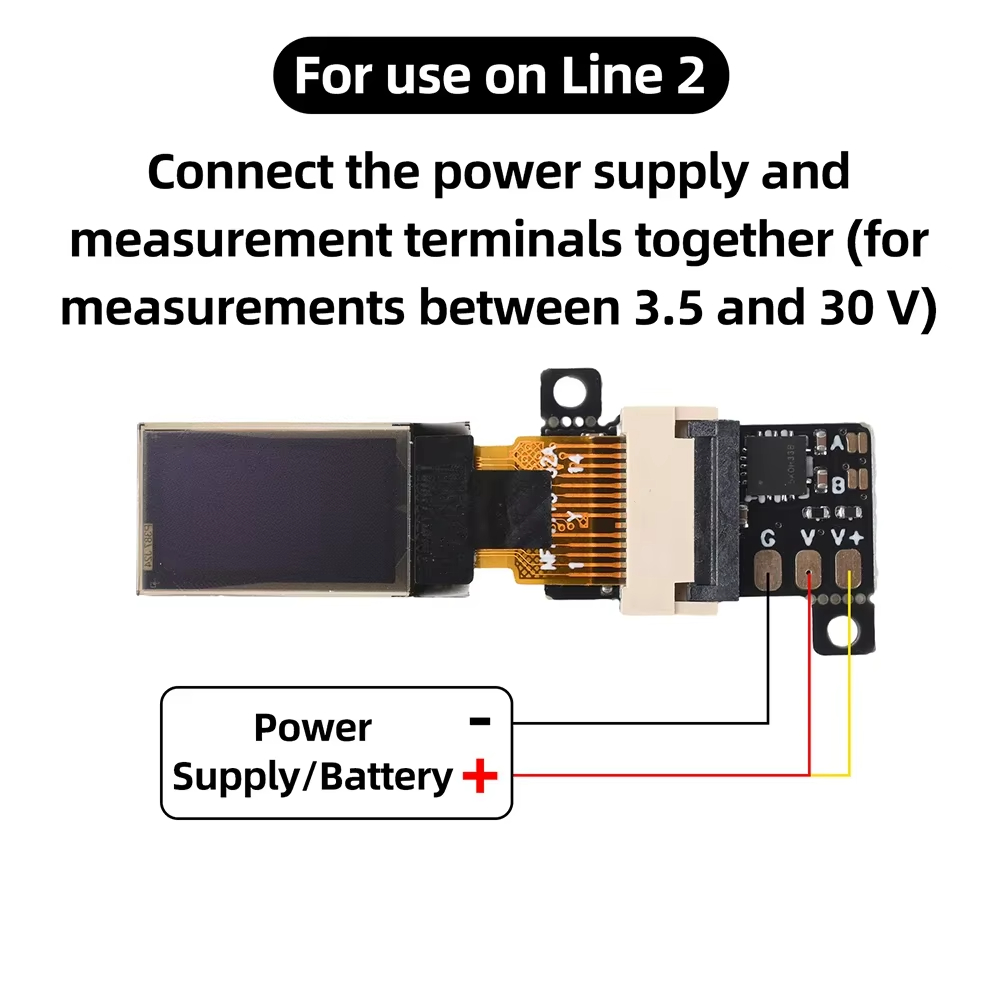

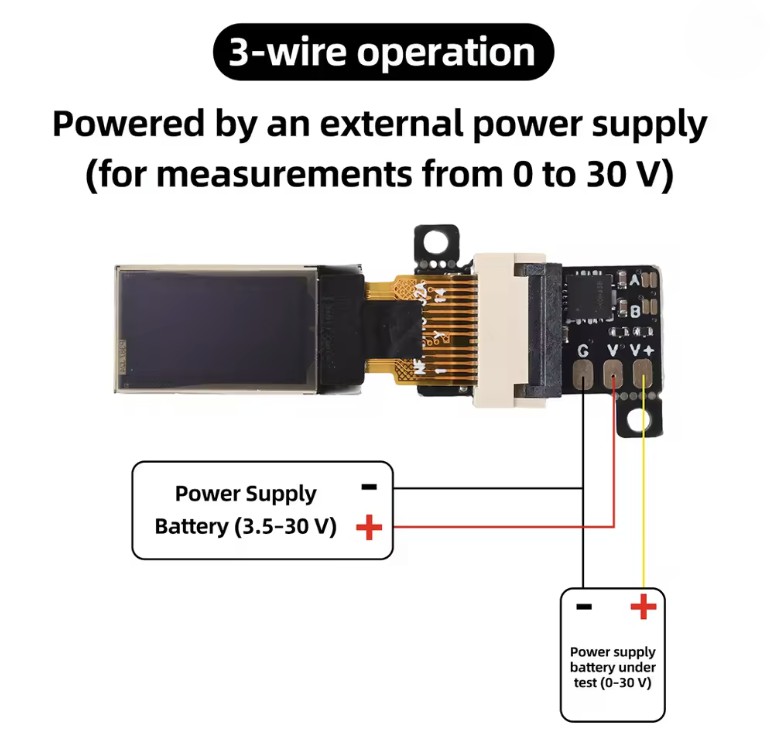

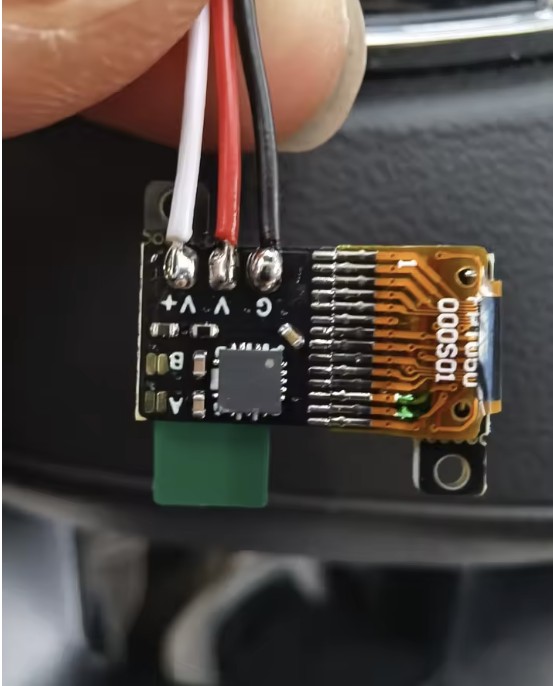

سیم کشی 2 خطی تصویر بالاسیم کشی 3 خطی -تصویر بالا

Ultra Thin Mini OLED Digital Voltmeter DC 0-30V 0.5 Inch OLED Display 12Bit ADC High Precision Voltage Meter 5Hz/10Hz Adjustable

Product Features:

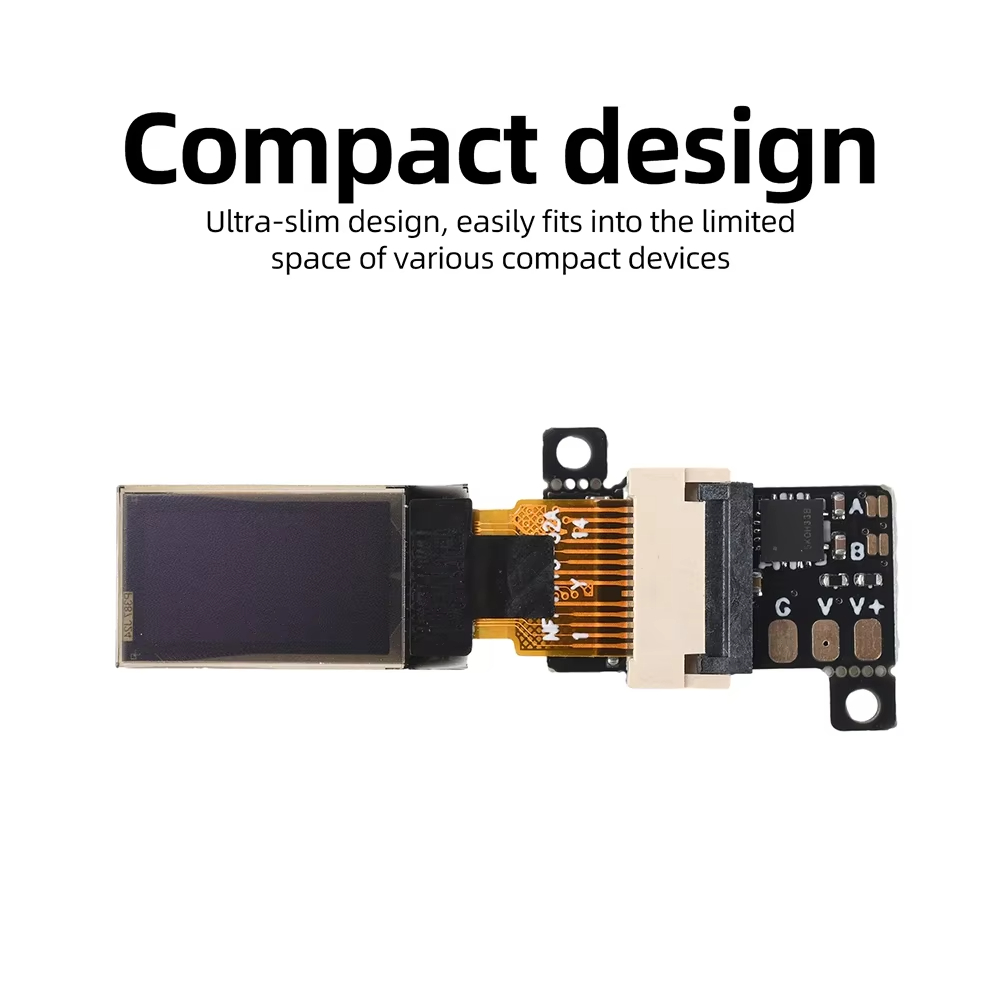

1. Mini size design, extremely slim, easily embedded in various compact device spaces

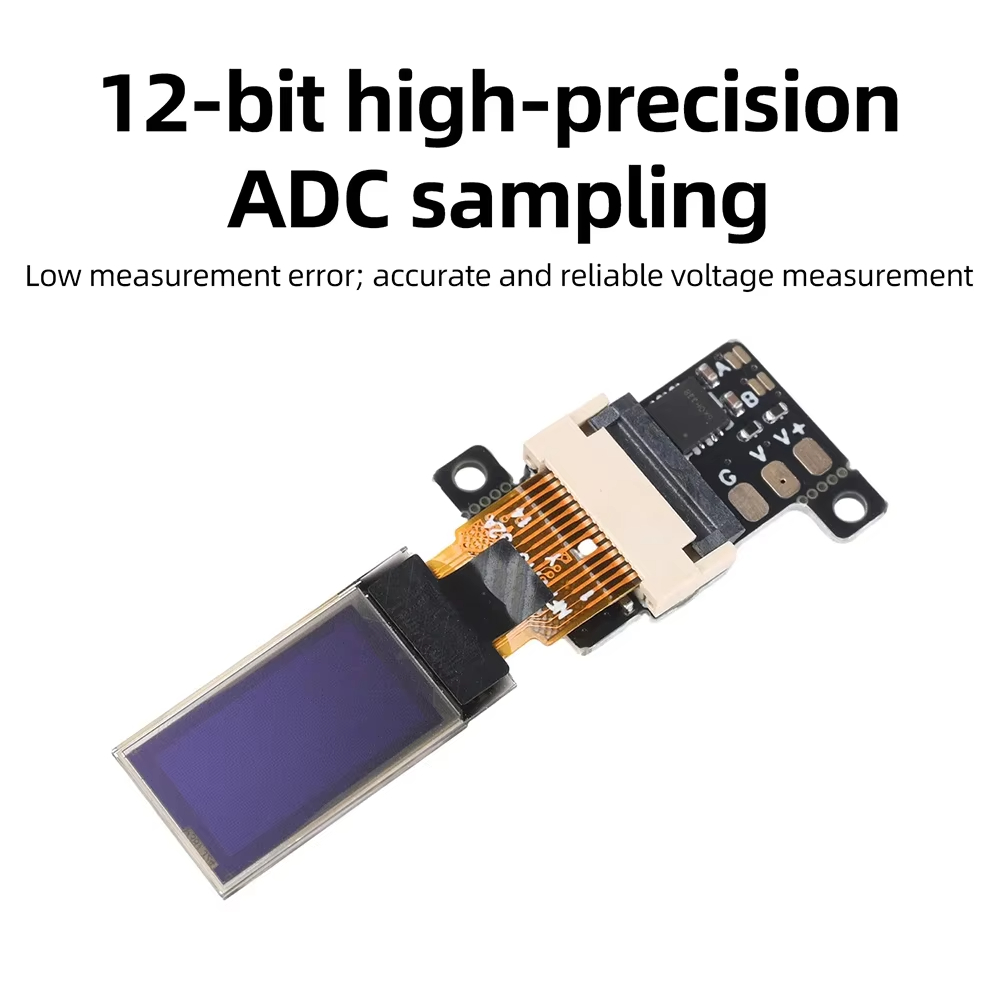

2. 12 bit high-precision ADC sampling, low detection error, accurate and reliable voltage measurement
3. A 0.5-inch OLED display screen with a resolution of 88 × 48 provides clear and intuitive measurement values
4. Default refresh at 5Hz+short circuit switch at 10Hz, real-time tracking of voltage dynamic changes

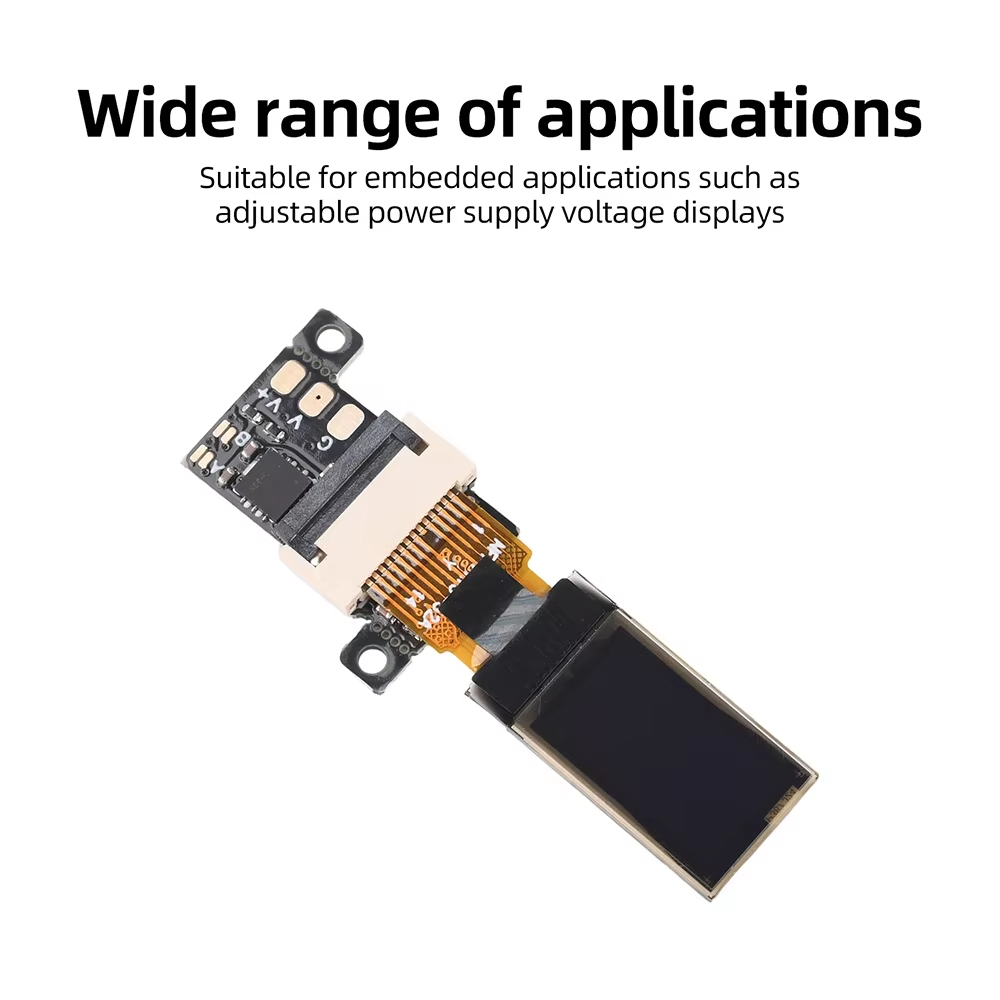

5. Wide range of application scenarios, suitable for embedded scenarios such as adjustable power supply voltage display

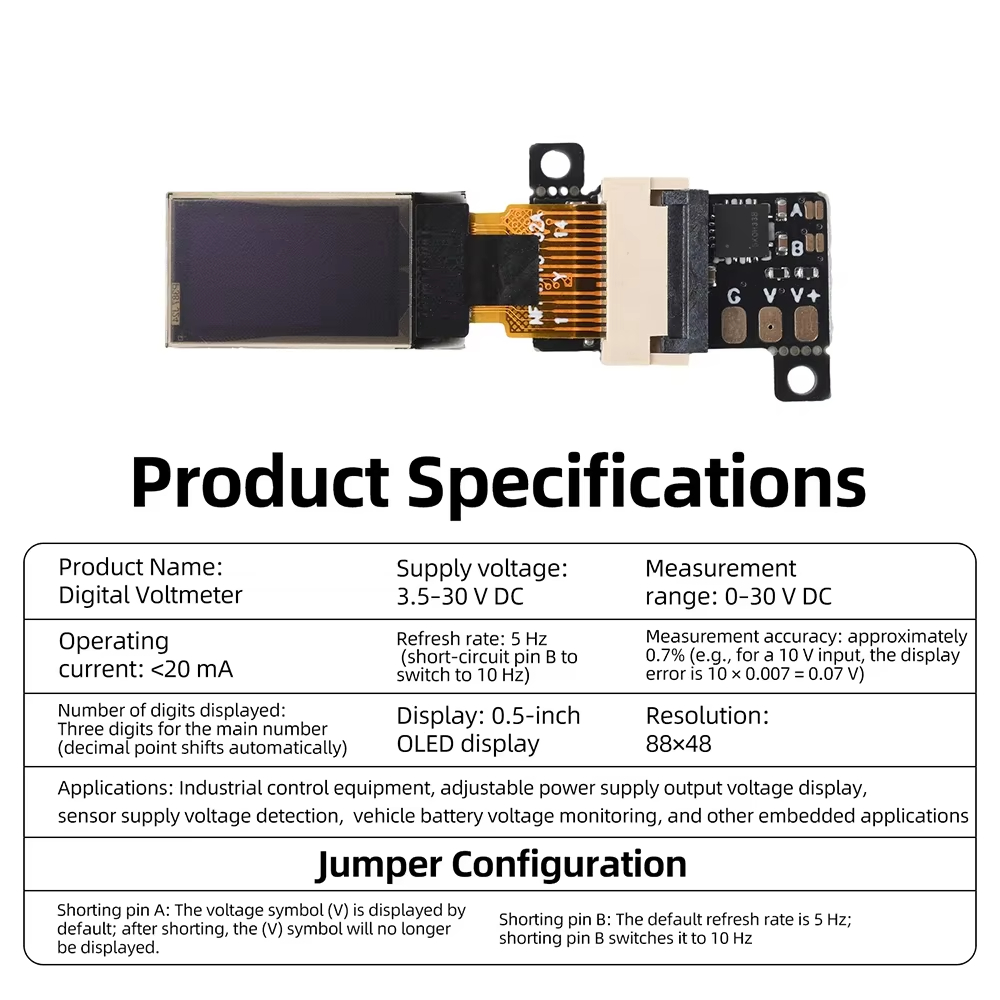

Product Parameters:
Product Name: Digital Voltage Meter
Supply voltage: DC 3.5-30V
Measurement range: DC 0-30V
Working current:<20mA
Refresh speed: 5Hz (short circuit B can switch 10Hz)
Detection accuracy: about 0.7% (if input 10V, display error 10 * 0.007=0.07V)
Number of digits detected: Three white characters (decimal point automatically shifted)
Display: 0.5-inch OLED display screen
Resolution: 88 * 48
Application scenarios: Industrial control equipment, adjustable power output voltage display, sensor supply voltage detection, vehicle battery voltage monitoring and other embedded application scenarios
Short circuit function configuration:

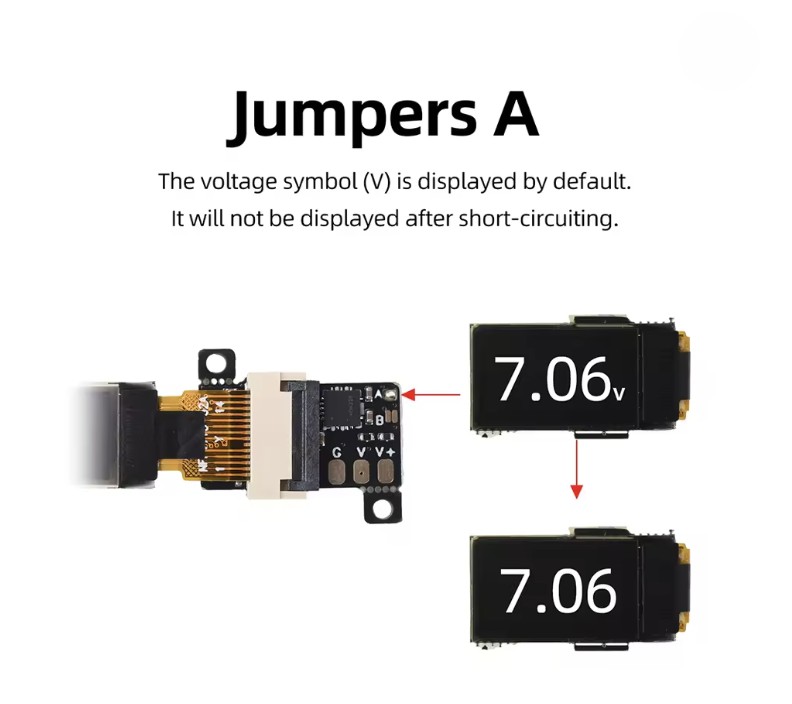

Short circuit point A: default display voltage symbol (V), will not display (V) after short circuit

Short circuit B: default refresh rate is 5Hz, short circuit B switches to 10Hz

سؤال: این ولت‌متر دیجیتال OLED فوق‌باریک دقیقاً چه کاری انجام می‌دهد و چرا این‌قدر کاربردی است؟
این ماژول در اصل یک ولت‌متر دیجیتال DC است که برای نمایش لحظه‌ای ولتاژ در بازه 0 تا 30 ولت طراحی شده. یعنی اگر بخواهی ولتاژ خروجی یک منبع تغذیه، باتری خودرو، مدار الکترونیکی یا حتی تغذیه سنسورها را ببینی، این قطعه خیلی تمیز و دقیق کار را برایت انجام می‌دهد. چیزی که این مدل را از خیلی از ولت‌مترهای معمولی جدا می‌کند، فقط کوچک بودنش نیست؛ ترکیب نمایشگر OLED 0.5 اینچی، میکروکنترلر 32 بیتی، فرکانس کاری 24MHz و نمونه‌برداری 12 بیتی ADC باعث شده هم خوانایی خوبی داشته باشد، هم سریع واکنش نشان بدهد، هم دقت قابل اعتمادی ارائه کند. 📟

سؤال: میکروکنترلر 32 بیتی چه تأثیری روی عملکرد این ولت‌متر دارد؟
راستش خیلی از قطعات ارزان و ساده، فقط کار را راه می‌اندازند؛ اما اینجا ماجرا کمی جدی‌تر است. وجود میکروکنترلر 32 بیتی یعنی پردازش داده‌ها با توان بالاتری انجام می‌شود، و این موضوع در اندازه‌گیری‌های پایدارتر و واکنش بهتر به تغییرات ولتاژ خودش را نشان می‌دهد. وقتی می‌خواهی یک نمایشگر کوچک فقط عدد نشان ندهد، بلکه عددی دقیق، روان و قابل اعتماد بدهد، داشتن یک کنترلر قدرتمند واقعاً مهم می‌شود. برای همین این ماژول نسبت به مدل‌های ساده‌تر، حس حرفه‌ای‌تری دارد و برای پروژه‌هایی که دقت برایشان مهم است، انتخاب منطقی‌تری است.

سؤال: فرکانس کاری 24MHz چه کمکی می‌کند؟
فرکانس کاری 24MHz یعنی پردازنده داخل ماژول می‌تواند با سرعت مناسبی داده‌ها را بخواند، پردازش کند و روی نمایشگر نشان بدهد. شاید عددش در نگاه اول خیلی بزرگ به نظر نرسد، اما برای یک ولت‌متر کوچک، همین سرعت یعنی واکنش بهتر به تغییرات ولتاژ و نمایش نرم‌تر اطلاعات. مخصوصاً وقتی با منبع تغذیه قابل تنظیم یا مدارهایی سر و کار داری که ولتاژشان مدام کمی بالا و پایین می‌شود، این سرعت کمک می‌کند تا خروجی نمایشگر به‌روزتر و قابل‌اعتمادتر باشد. ⚡

سؤال: نمونه‌برداری 12 بیتی ADC یعنی چه و چرا مهم است؟
این بخش از مهم‌ترین قسمت‌های محصول است. ADC دوازده بیتی یعنی ولتاژ ورودی با دقت بالاتری به عدد دیجیتال تبدیل می‌شود. هرچه تعداد بیت بالاتر باشد، جزئیات بیشتری از تغییرات ولتاژ دیده می‌شود و خطای اندازه‌گیری کمتر می‌شود. در عمل، این یعنی اگر ولتاژ کمی بالا یا پایین شود، ماژول می‌تواند آن را بهتر تشخیص دهد و دقیق‌تر نمایش بدهد. برای کاربردهایی مثل تست باتری، کنترل ولتاژ منبع تغذیه، یا بررسی تغذیه سنسورها، همین دقت بالا خیلی ارزش دارد. به زبان ساده، این قطعه فقط «عدد» نشان نمی‌دهد؛ سعی می‌کند عدد درست‌تر را نشان بدهد.

سؤال: چرا نمایشگر OLED این مدل بهتر از بعضی مدل‌های دیگر است؟
چون OLED معمولاً کنتراست بالاتری دارد و عددها را خیلی شفاف‌تر نشان می‌دهد. در این ولت‌متر، نمایشگر 0.5 اینچی OLED با رزولوشن 88×48 پیکسل استفاده شده که برای چنین ابعاد کوچکی کاملاً مناسب است. نتیجه‌اش این است که عدد ولتاژ، حتی در فضای کوچک پنل یا داخل دستگاه، به‌خوبی دیده می‌شود. اگر قبلاً با نمایشگرهای LCD کوچک کار کرده باشی، احتمالاً متوجه می‌شوی OLED در خیلی از شرایط، مخصوصاً زاویه دید و خوانایی، تجربه بهتری می‌دهد. 👀

سؤال: قابلیت تغییر نرخ تازه‌سازی از 5 هرتز به 10 هرتز چه فایده‌ای دارد؟
این یکی از ویژگی‌های جالب و کاربردی ماژول است. در حالت پیش‌فرض، نمایشگر با سرعت 5 هرتز به‌روزرسانی می‌شود؛ یعنی 5 بار در ثانیه. این حالت برای نمایش پایدارتر و آرام‌تر مناسب است. اما اگر نقطه B را اتصال کوتاه کنی، نرخ تازه‌سازی به 10 هرتز می‌رسد و نمایشگر 10 بار در ثانیه به‌روز می‌شود. این یعنی تغییرات سریع ولتاژ را زودتر می‌بینی.
اگر بخواهم خیلی ساده بگویم:

• 5 هرتز = نمایش نرم‌تر و پایدارتر
• 10 هرتز = واکنش سریع‌تر به تغییرات ولتاژ
  برای تست باتری، منابع تغذیه قابل تنظیم، یا مدارهای حساس، این تفاوت واقعاً مهم می‌شود.

سؤال: نقطه A و B روی ماژول چه کاری انجام می‌دهند؟
نقطه A برای حذف علامت V از نمایشگر است. بعضی وقت‌ها کاربر دوست دارد صفحه خلوت‌تر باشد یا در یک پنل خاص، علامت واحد نمایش داده نشود. با اتصال کوتاه این نقطه، علامت V از نمایش حذف می‌شود.
نقطه B هم همان‌طور که گفتیم برای تغییر نرخ تازه‌سازی از 5 هرتز به 10 هرتز است. این یعنی ماژول فقط یک ابزار ثابت نیست؛ تا حدی قابل تنظیم است و می‌شود آن را مطابق نیاز پروژه تغییر داد. همین انعطاف‌پذیری کوچک، ارزش محصول را بیشتر می‌کند.

سؤال: این ولت‌متر در چه جاهایی بیشتر به درد می‌خورد؟
کاربردش خیلی گسترده است، ولی بعضی جاها واقعاً می‌درخشد:

• پایش ولتاژ باتری خودرو
• اندازه‌گیری ولتاژ تغذیه سنسورها
• نمایش خروجی منابع تغذیه قابل تنظیم
• استفاده در تجهیزات کنترل صنعتی
• پروژه‌های DIY و مونتاژهای الکترونیکی

اگر بخواهم خودمانی بگویم، هر جا که بخواهی ولتاژ DC را تمیز و سریع ببینی، این ماژول می‌تواند مفید باشد. مخصوصاً اگر فضا محدود باشد و بخواهی قطعه‌ای کوچک، سبک و کم‌مصرف نصب کنی، انتخاب خیلی خوبی است.

سؤال: مصرف جریان پایین این ماژول چه مزیتی دارد؟
جریان مصرفی کمتر از 20 میلی‌آمپر یعنی این ولت‌متر بار زیادی روی مدار یا منبع تغذیه‌ات نمی‌گذارد. برای سیستم‌هایی که با باتری کار می‌کنند، این موضوع خیلی مهم است، چون هر میلی‌آمپر حساب می‌شود. از طرفی مصرف پایین به معنی گرمای کمتر، فشار کمتر روی منبع تغذیه و عملکرد پایدارتر هم هست. پس اگر دنبال ماژولی هستی که هم دقیق باشد و هم کم‌مصرف، این مدل گزینه مناسبی است. 🔋

سؤال: چرا این مدل برای پروژه‌های حرفه‌ای و DIY مناسب است؟
چون هم از نظر اندازه مناسب است، هم از نظر فنی چیزی کم ندارد. طراحی فوق‌باریک، نمایشگر OLED، دقت بالا، ADC 12 بیتی، میکروکنترلر 32 بیتی و فرکانس 24MHz کنار هم قرار گرفته‌اند تا یک ماژول کوچک ولی جدی بسازند. برای کسی که می‌خواهد روی پنل دستگاه، داخل جعبه پروژه، یا کنار منبع تغذیه یک نمایشگر ولتاژ تمیز داشته باشد، این ماژول واقعاً کاربردی است. نه زیادی شلوغ است، نه بی‌کیفیت، و نه فقط برای نمایش‌های ساده. بیشتر شبیه یک ابزار جمع‌وجور و قابل‌اعتماد است که به درد کار واقعی می‌خورد.

سؤال: چه کسانی بیشتر از این ماژول استفاده می‌کنند؟

• طراحان و تعمیرکاران مدارهای الکترونیکی
• سازندگان منابع تغذیه و تجهیزات قابل تنظیم
• کاربران حرفه‌ای و علاقه‌مندان پروژه‌های DIY
• افرادی که به نمایش دقیق و سریع ولتاژ نیاز دارند

اگر بخواهم خلاصه کنم، این ولت‌متر برای کسی خوب است که دنبال یک ابزار کوچک، دقیق، کم‌مصرف و قابل تنظیم باشد؛ ابزاری که هم در پروژه‌های ساده جواب بدهد، هم در کارهای حرفه‌ای کم نیاورد.

جمع‌بندی نهایی

این ولت‌متر دیجیتال OLED فوق‌باریک، فقط یک نمایشگر ولتاژ نیست؛ یک ماژول دقیق و جمع‌وجور است که با میکروکنترلر 32 بیتی، فرکانس 24MHz و ADC 12 بیتی طراحی شده تا ولتاژ DC را با دقت و پایداری مناسب نشان بدهد. قابلیت تغییر نرخ تازه‌سازی از 5 هرتز به 10 هرتز هم باعث می‌شود برای پایش لحظه‌ای ولتاژ، مخصوصاً در مدارهای حساس، کاربردی‌تر شود.
