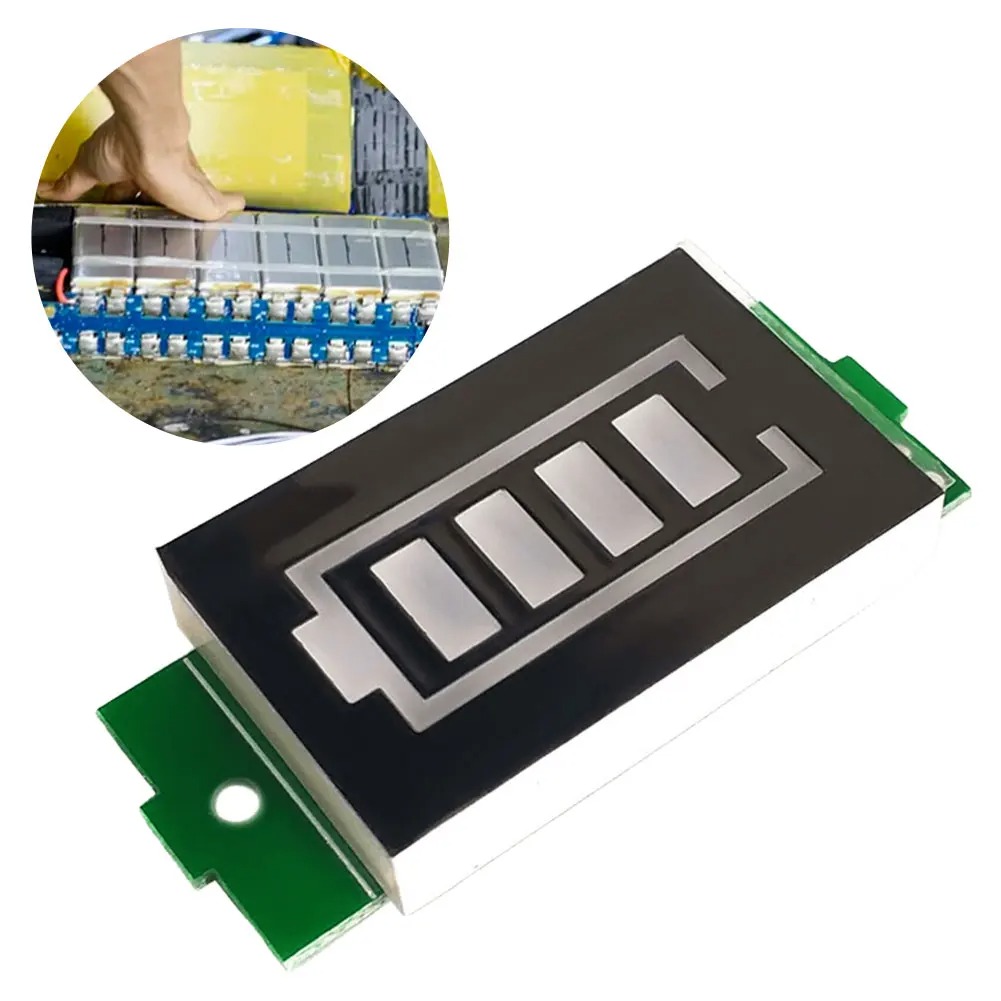

ماژول نشانگر ظرفیت باتری لیتیوم 1S تا 8S با نمایشگر LED، ولتاژ 3 تا 34 ولت

مشخصات :

• نوع ماژول: نشان‌دهنده ظرفیت باتری لیتیوم 1S تا 8S
• نوع نمایشگر: LED چهاربخشی، نمایش سطح شارژ به صورت درصد تقریبی
• محدوده تعداد سلول: 1 تا 8 سلول لیتیوم‑یون (1S–8S)
• ولتاژ کاری: 3 تا 34 ولت DC
• جریان کاری: حدود 5 میلی‌آمپر
• دقت اندازه‌گیری ولتاژ: حدود 2 درصد
• رنگ گراف (نمایشگر ): سبز
• محدوده دمای کاری: حدود منفی 20 تا 50 درجه سانتی‌گراد

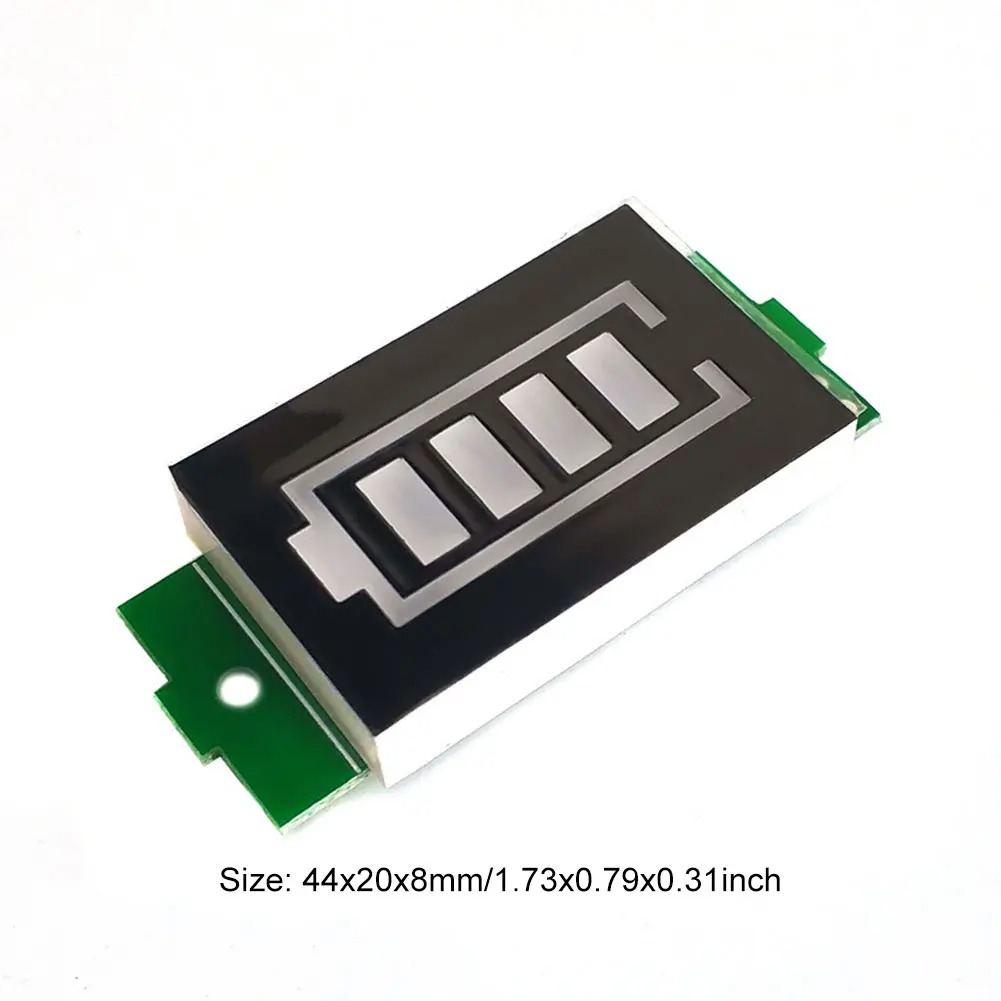

• ابعاد ماژول: 44×20×8 میلی‌متر (حدود 1.73×0.79×0.31 اینچ)
• نوع باتری‌های قابل استفاده: پک‌های لیتیوم، سرب‑اسید و نیکل‑متال هیدرید در محدوده ولتاژ ذکر شده

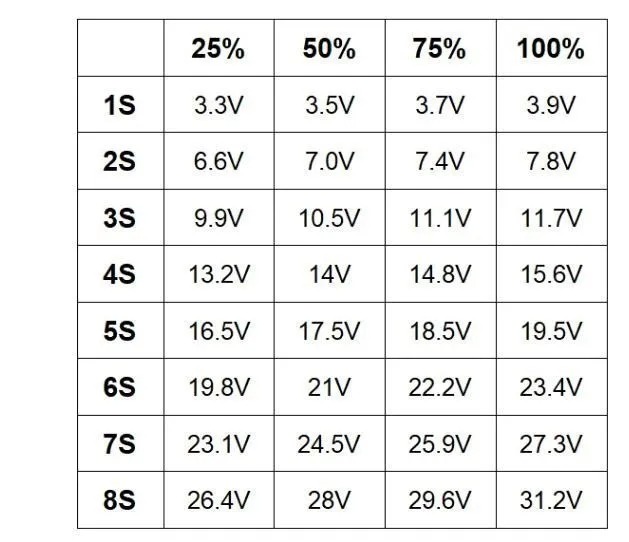

• نحوه نمایش سطح شارژ:
  • بالاتر از N×3.3 ولت: یک LED روشن
  • بالاتر از N×3.5 ولت: دو LED روشن
  • بالاتر از N×3.7 ولت: سه LED روشن
  • بالاتر از N×3.9 ولت: چهار LED روشن
  • کمتر از N×3.3 ولت: همه LEDها خاموش
• برای مثال :

برای پک 3 سل (3S)، عدد N برابر 3 است؛ پس آستانه‌ها این‌طور می‌شوند:

1. کمتر از 3×3.3=9.93×3.3=9.9 ولت: هیچ LEDی روشن نیست (باتری تقریباً خالی است).
2. بالاتر از 9.9 ولت: یک خانه ظرفیت روشن می‌شود.
3. بالاتر از 3×3.5=10.53×3.5=10.5 ولت: دو خانه ظرفیت روشن می‌شود.
4. بالاتر از 3×3.7=11.13×3.7=11.1 ولت: سه خانه ظرفیت روشن می‌شود.
5. بالاتر از 3×3.9=11.73×3.9=11.7 ولت: هر چهار خانه روشن است و پک تقریباً پر در نظر گرفته می‌شود.

ویژگی‌ها: مصرف توان پایین، سیم‌کشی ساده، بدون نیاز به تنظیمات پیچیده

ماژول نشان‌دهنده ظرفیت باتری لیتیوم 1/2/3/4/6/7/8S با نمایشگر LED، توانایی نمایش لحظه‌ای سطح شارژ پک‌های 1 تا 8 سلول لیتیومی را فراهم می‌کند و اطلاعات ظرفیت باتری را به شکل کاملاً واضح و قابل فهم نشان می‌دهد. این ماژول از تراشه اندازه‌گیری ولتاژ با دقت بالا استفاده می‌کند تا ولتاژ هر سلول را اندازه‌گیری کرده و بر اساس آن درصد تقریبی شارژ را محاسبه کند.

این برد با انواع چینش‌های باتری 1 تا 8 سلولی سازگار است و برای پروژه‌ها و دستگاه‌های مختلف مانند وسایل برقی، پک‌های DIY و سیستم‌های ذخیره انرژی قابل استفاده است. نمایشگر LED پرنور، سطح شارژ را در چهار بخش نشان می‌دهد و خواندن وضعیت باتری را حتی از فاصله نزدیک آسان می‌کند. طراحی کم‌مصرف با ولتاژ کاری 3 تا 34 ولت و جریان حدود 5 میلی‌آمپر، امکان تغذیه مستقیم از خود باتری را بدون تخلیه قابل توجه فراهم می‌کند.

ابعاد ماژول حدود 44×20×8 میلی‌متر است و برای نصب در فضاهای کوچک مناسب می‌باشد. این ماژول در محدوده دمایی حدود منفی 20 تا 50 درجه سانتی‌گراد کار می‌کند و دقت ولتاژ آن نزدیک به 2 درصد است. برای استفاده، تنها کافی است پایه مثبت و منفی ماژول را به ترمینال‌های مثبت و منفی پک باتری متصل کنید تا سطح شارژ به‌صورت لحظه‌ای نمایش داده شود؛ همچنین باید متناسب با تعداد سلول‌ها، تنها یکی از پدهای S1 تا S8 را روی برد انتخاب و اتصال دهید و از اتصال هم‌زمان چند پد خودداری کنید.

تنظیم تعداد سلول: انتخاب تنها یکی از پدهای S1 تا S8 متناسب با تعداد سلول، ممنوعیت اتصال چند پد همزمان

1/2/3/4/6/7/8S Lithium Battery Capacity Indicator Module LED Display Li-ion Battery Capacity Display Module 4 Sections 3-34V 5mA
 :Feature
1. Multi-function Display: Lithium battery capacity indicator module  can real-time display of battery levels for 1 to 8 lithium battery packs, providing intuitive battery information at a glance.
2. High-Precision Measurement: Utilizes a high-precision voltage measurement chip to accurately measure the voltage of each battery and calculate the corresponding battery percentage based on the measurement results.
3. Wide Compatibility: The electric vehicle battery power tester module is compatible with 1 to 8 lithium battery packs, suitable for various power configurations and battery combinations, catering to the needs of different projects and devices.
4. Clear and Intuitive Display: The lithium battery level indicator equipped with a high-brightness LED screen, displaying battery percentages and other relevant information. The display is clear, intuitive, and easy to read.
5. Low Power Consumption Design: Designed with low power consumption, battery capacity module can operate using battery power without significantly draining battery energy. Compact in size, simple in wiring, and easy to install, it does not require complex debugging or settings, allowing for quick and hassle-free use.

Specification:
Origin: Mainland China
Type: Module
Condition: New
Working voltage: 3-34V, working current 5mA.
Working temperature: -2050℃
Voltage error: 2%
Product size: 44.00x20.00x8.00mm
Product size: 1.73x0.79x0.31inch
Display battery quantity parameters: (Note: N represents the battery quantity)
1. When the battery voltage exceeds N*3.3V, 1 battery will be illuminated
2. When the battery voltage exceeds N*3.5V, 2 blocks of electricity will be illuminated
3. When the battery voltage exceeds N*3.7V, 3 blocks of electricity will be illuminated
4. When the battery voltage exceeds N*3.9V, 4 blocks of electricity will be illuminated
5. When the battery voltage is less than N*3.3V, the four displays will turn off
Warm sound reminder: This model is not waterproof. Please make sure it is waterproof if used outdoors, because electronic components need to be used in a dry environment.
This power display panel can be used for both lithium lead-acid and nickel-metal hydride batteries, as long as the required voltage is within the range of the parameter table.
Instructions for use: Connect the positive and negative terminals of the display board to the positive and negative terminals of the battery under test, and the digital tube will display the real-time battery power.
Notice:
1. Battery-type power display, select the corresponding pad to tin, and you can detect the battery pack voltage corresponding to 1S-8S, which is very convenient.
2.S1-S8 optional pads can only be connected to one type, and 2 or more short circuits are not allowed at the same time.

 آیا این ماژول برای باتری خودرو (سربی‌اسیدی 12 ولت) مناسب است؟

 این ماژول مخصوص باتری‌های لیتیومی 1 تا 8 سل طراحی و کالیبره شده و هیچ دیتاشیت رسمی درباره استفاده صحیح آن برای باتری سربی‌اسیدی خودرو منتشر نشده است. پروفایل ولتاژ و شارژ باتری خودرو با لیتیوم تفاوت جدی دارد (ولتاژ نامی 12 ولت، رفتار شارژ دینام و…) و به همین دلیل نمی‌توان به‌صورت قطعی ادعا کرد که درصد شارژ باتری خودرو را درست نشان می‌دهد؛ بنابراین برای استفاده دقیق در خودرو پیشنهاد نمی‌شود.

❓ چطور این ماژول را به پک 24 ولت لیتیوم وصل کنیم؟

یکی از کاربران پرسیده بود آیا این ماژول می‌تواند درصد شارژ باتری لیتیومی 24 ولت را نمایش دهد. پاسخ پشتیبانی این است که با تنظیم صحیح تعداد سلول و لحیم‌کاری درست پد مربوطه، بله، این کار امکان‌پذیر است. مثلا اگر پک 24 ولت شما 7S یا 8S باشد، باید پد S7 یا S8 را کوتاه کنی و سپس ماژول را مستقیم به دو سر پک وصل کنی تا مطابق آستانه‌های N×3.3 تا N×3.9 ولت سطح شارژ را نشان دهد.

❓ چرا نمایشگر فقط یک لحظه روشن می‌شود و بعد خاموش می‌شود؟

 یک کاربر اشاره کرده که ماژول پس از فشار کلید فقط لحظه‌ای روشن می‌شود و سریع خاموش می‌شود و نگران سوختن ماژول است. پشتیبانی توضیح داده که این رفتار معمولا ناشی از ولتاژ پایین پک یا انتخاب اشتباه پد S1 تا S8 است، نه سوختگی ماژول. اگر ولتاژ زیر آستانه N×3.3 ولت باشد، نمایشگر خاموش می‌شود و یا فقط قاب قرمز دیده می‌شود، بنابراین باید:

• تعداد سل صحیح را مطابق سری باتری (نه موازی) انتخاب کنی.
• مطمئن شو ولتاژ پک در محدوده 3 تا 34 ولت و بالاتر از N×3.3 ولت است.

❓ اگر باتری را موازی کنیم، کدام S را انتخاب کنیم؟

یک کاربر دو باتری را به صورت موازی متصل کرده بود، روی S2 لحیم کرده بود و مشکل عدم نمایش خانه‌ها را گزارش کرده بود. پاسخ پشتیبانی این است که موازی‌کردن سل‌ها تعداد سل را تغییر نمی‌دهد، فقط ظرفیت را زیاد می‌کند؛ بنابراین دو سل موازی عملا یک سل محسوب می‌شود و باید روی S1 تنظیم شود، نه S2. پدهای S1 تا S8 بر اساس تعداد سل سری (تعداد ضرب ولتاژ 3.7) تعریف شده‌اند، نه تعداد فیزیکی سل در موازی.

❓ آیا می‌توان با این ماژول یک باتری 3.7 ولت 2 آمپر را مانیتور کرد؟

 پاسخ  مثبت است: کافی است پد S1 را فعال نگه دارید تا به عنوان تک‌سل عمل کند و اتصال مثبت و منفی را مستقیماً به سلول بزنید. ظرفیت آمپرساعتی (2Ah) برای این ماژول اهمیتی ندارد، چون ماژول فقط ولتاژ را می‌خواند و بر همان اساس سطح شارژ را نشان می‌دهد.

❓ ابعاد و شکل ظاهری ماژول برای نصب پنلی مناسب است؟

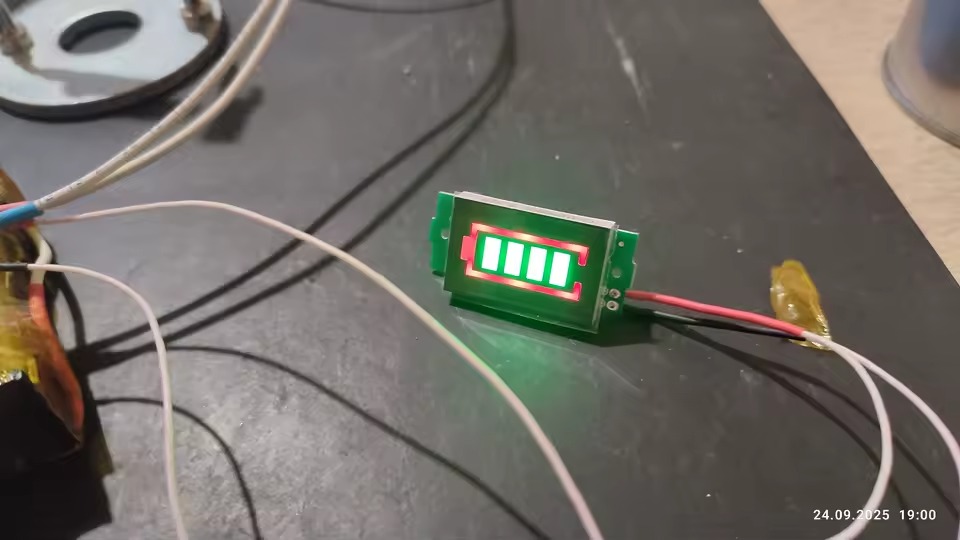

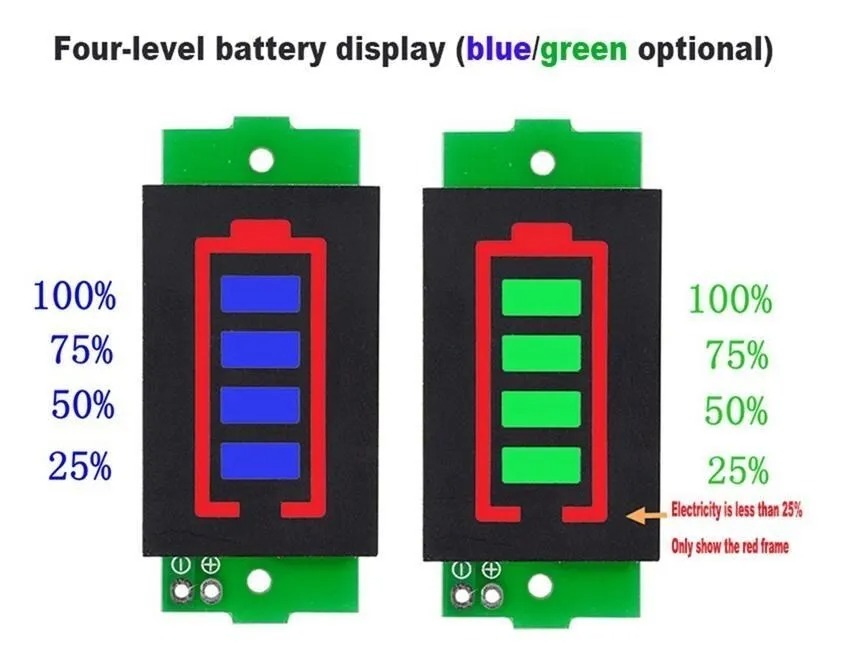

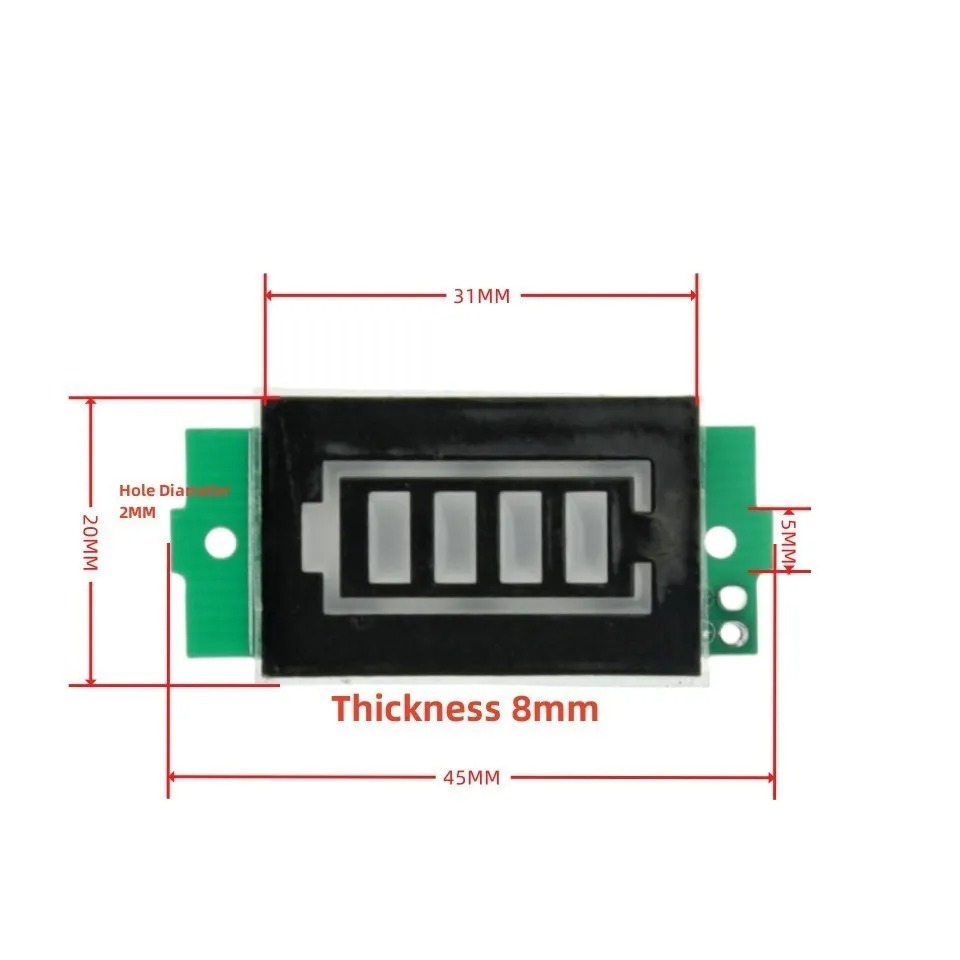

ابعاد این ماژول حدود 43.5×20 میلی‌متر است که آن را برای نصب روی پنل جلوی انواع جعبه، کیس پرتابل، پاوربانک دست‌ساز و تابلوهای کوچک بسیار مناسب می‌کند. قاب قرمز دور نمایشگر به‌صورت یک فریم نورانی عمل می‌کند و خانه‌های داخلی آبی یا سبز رنگ برای نمایش درصد شارژ استفاده می‌شوند؛ در موجودی فعلی فروشگاه، رنگ خانه‌ها سبز اعلام شده است. این ترکیب رنگی خوانایی خوبی در نور متوسط دارد و برای محصولات DIY جلوه حرفه‌ای‌تری ایجاد می‌کند.

❓ آموزش سریع اتصال ماژول به پک 3 سل لیتیوم

به‌عنوان یک راهنمای کوتاه کاربردی، فرض کن یک پک 3S لیتیوم یون برای یک پروژه RC داری و می‌خواهی وضعیت شارژ را روی پنل ببینی:

1. پشت برد، فقط پد S3 را با قلع جامپر کن و مطمئن شو باقی پدها باز هستند.
2. مثبت ماژول را به مثبت پک و منفی ماژول را به منفی پک وصل کن.
3. اگر ولتاژ پک بیشتر از 3×3.3 یعنی حدود 9.9 ولت باشد، حداقل یک خانه روشن می‌شود و با نزدیک شدن به 3×3.9 یعنی حدود 11.7 ولت، همه خانه‌ها روشن خواهند شد.
4. اگر همه خانه‌ها خاموش‌اند، یعنی ولتاژ زیر حدود 9.9 ولت است و وقت شارژ پک رسیده است.

❓ مزایا و معایب این ماژول نسبت به روش‌های دیگر نشان دادن شارژ باتری چیست؟

مزایا:

• نصب بسیار ساده با فقط دو سیم و یک تنظیم پد.
• مصرف جریان بسیار پایین (کمتر از 5mA).
• سازگاری با پک‌های 1 تا 8 سل لیتیوم و ولتاژ 3 تا 34 ولت.
• ابعاد کوچک، ظاهر پنلی و بارگراف LED خوانا.
• قیمت اقتصادی نسبت به ولت‌مترهای دیجیتال یا BMSهای هوشمند.

معایب:

• برای شیمی‌های غیرلیتیومی (مثل سربی‌اسیدی خودرو) کالیبره نشده و نتیجه آن برای «درصد شارژ» قابل‌اعتماد نیست.
