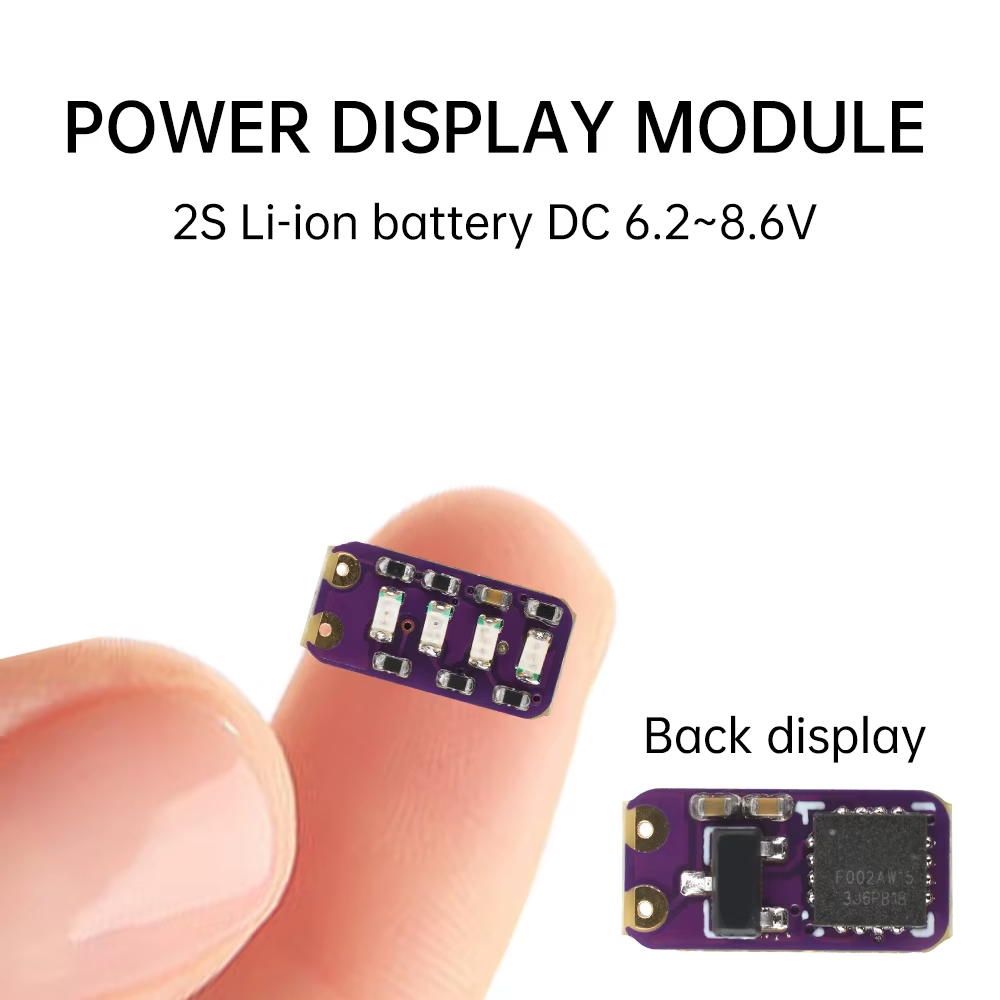

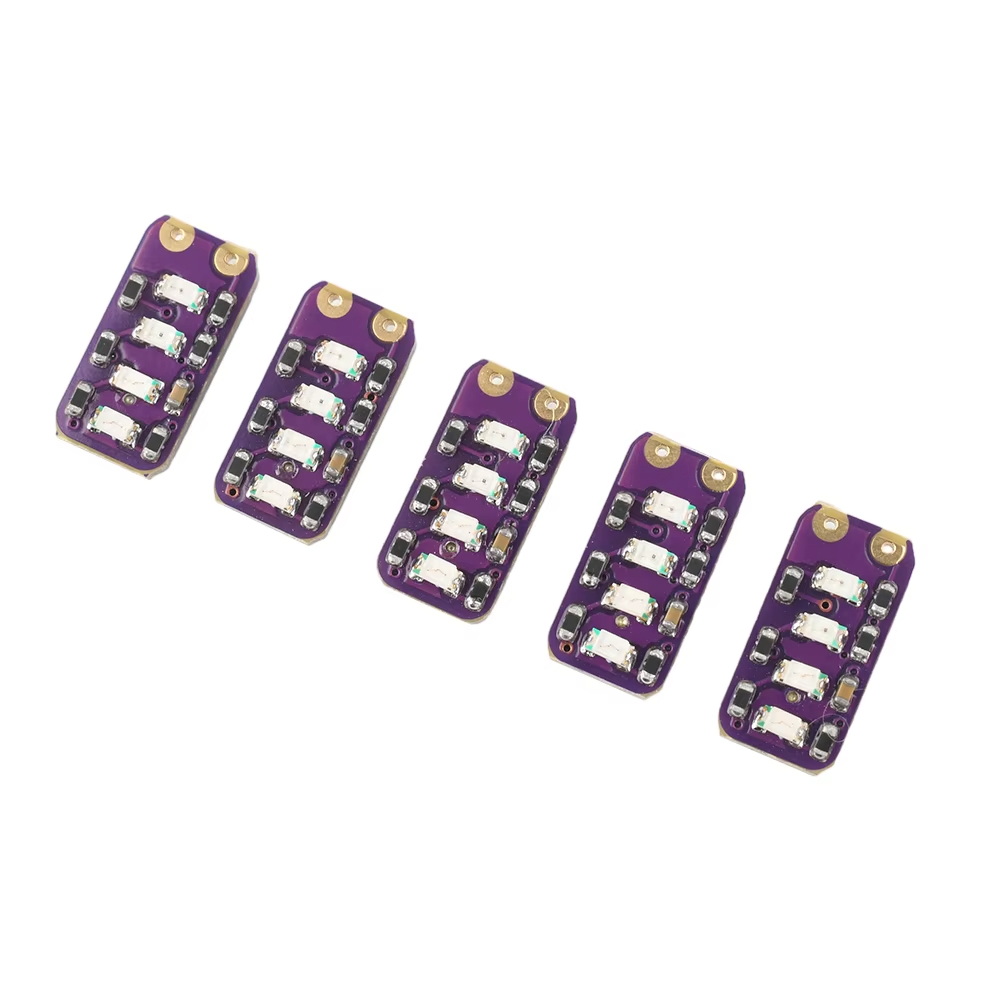

مینی ماژول نشانگر سطح دقیق شارژ باتری لیتیومی 2 سل (2S) 7.4 ولت

2S 6.2-8.6V Ternary Lithium Battery Capacity Indicator Module Mini LED Light Display Battery Power Tester

از {{model.count}}

تعداد را بنویسید. بیش‌تر از 0 بنویسید. کم‌تر از {{item.product.variant.max + 1}} بنویسید.

فروشنده: الکترواکسپرس

آماده ارسال ناموجود

151,500 تومان

{{value}}

کمی صبر کنید...

این ماژول برای باتری‌های لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po) با ولتاژ نامی 7.4 ولت و محدوده ولتاژ 6.6 تا 8.4 ولت طراحی شده است. با اتصال مستقیم دو سیم به قطب مثبت و منفی باتری، میزان شارژ باقی‌مانده به‌صورت چهار مرحله‌ای (25٪، 50٪، 75٪ و 100٪) نمایش داده می‌شود.

مشخصات :

نوع باتری: پک باتری لیتیومی 2 سل (Li-ion / LiPo)
ولتاژ کاری: 6.6 تا 8.4 ولت
نمایش 25٪ شارژ: 6.6 تا 7.0 ولت
نمایش 50٪ شارژ: 7.0 تا 7.4 ولت
نمایش 75٪ شارژ: 7.4 تا 7.8 ولت
نمایش 100٪ شارژ: 7.8 تا 8.4 ولت
نوع مقایسه‌کننده: چهارکاناله
رنگ LEDها: سبز، زرد و قرمز
ابعاد ماژول: 5 × 9.5 میلی‌متر
دقت تشخیص ولتاژ: ±1٪

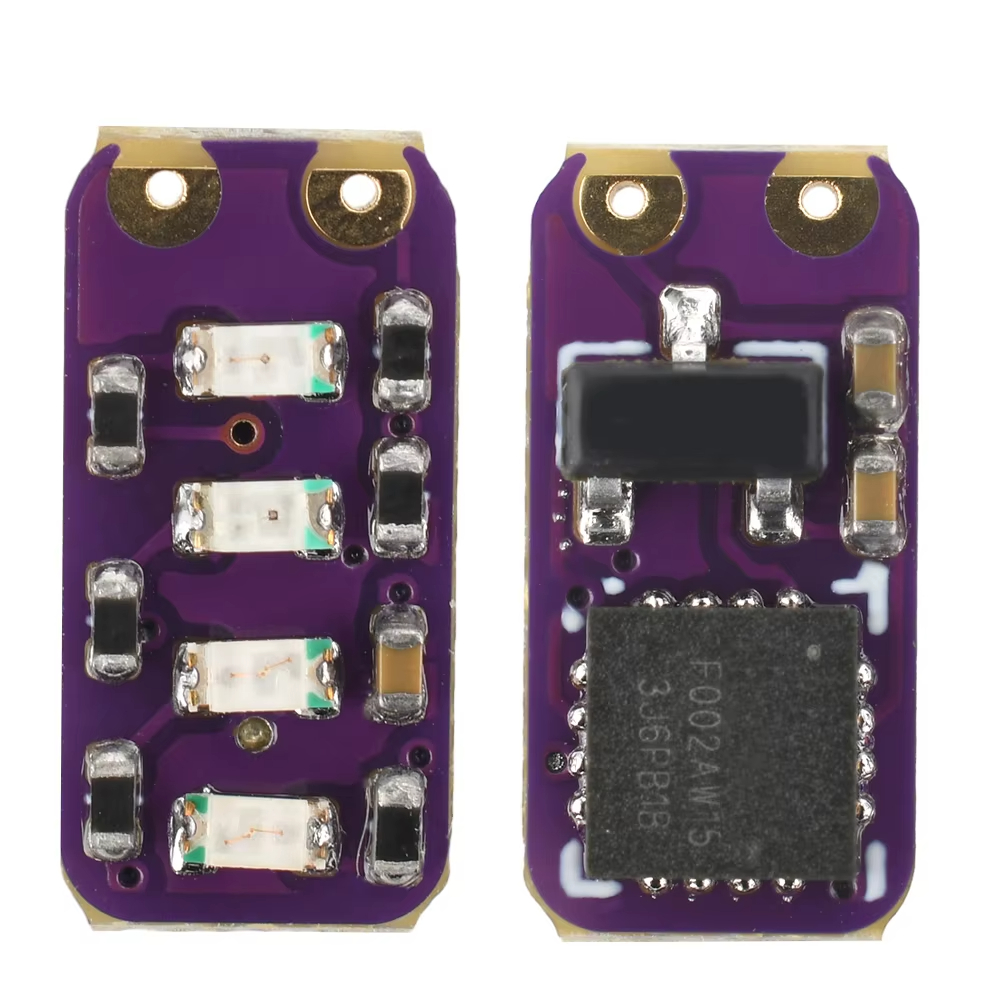

در مدار داخلی این محصول از مقایسه‌کننده (Comparator) چهارکاناله با دقت بالا استفاده شده است که با خطای اندازه‌گیری حدود ±1٪، ولتاژ باتری را به‌صورت پایدار و دقیق تشخیص می‌دهد. همچنین وجود هیسترزیس داخلی (Hysteresis) باعث می‌شود هنگام تغییرات جزئی ولتاژ، LEDها دچار چشمک‌زدن یا نوسان نشوند و نمایشگر عملکردی کاملاً پایدار داشته باشد.

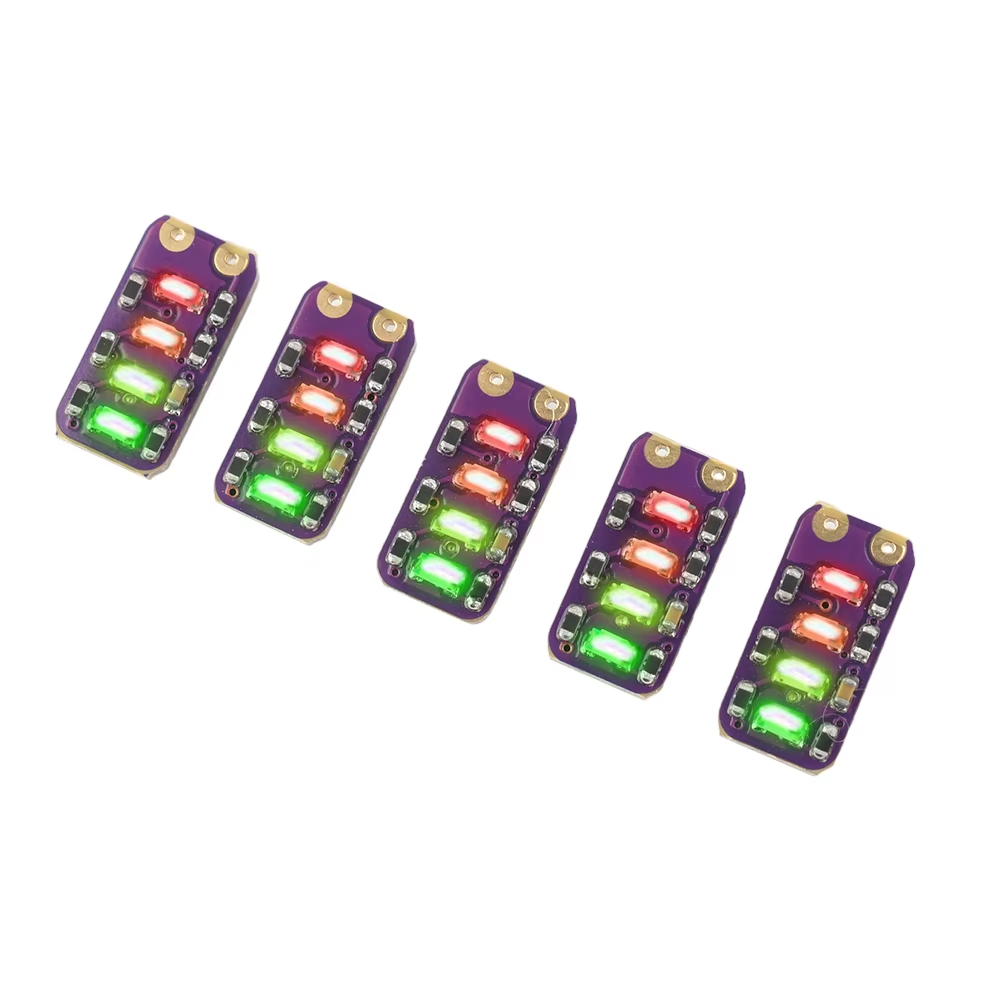

LEDهای سه‌رنگ این ماژول وضعیت شارژ باتری را به‌صورت کاملاً واضح نمایش می‌دهند؛ به‌گونه‌ای که با کاهش شارژ، LEDهای سبز خاموش شده و در نهایت تنها LED قرمز روشن می‌ماند و کاربر را از نیاز به شارژ مجدد باتری مطلع می‌کند.

به دلیل ابعاد بسیار کوچک 5 × 9.5 میلی‌متر، این ماژول گزینه‌ای ایده‌آل برای نصب در انواع دستگاه‌های قابل حمل، پک‌های باتری، چراغ‌های شارژی، اسپیکرهای پرتابل، ابزارهای شارژی، پروژه‌های رباتیک، تجهیزات IoT، محصولات DIY و سایر مدارهای مبتنی بر باتری لیتیومی محسوب می‌شود.

ویژگی‌ها:

مناسب برای باتری‌های لیتیومی 2 سل (2S)
سازگار با باتری‌های Li-ion و Li-Po
نمایش میزان شارژ در 4 سطح
محدوده ولتاژ کاری 6.6 تا 8.4 ولت
تشخیص ولتاژ با دقت ±1٪
دارای مدار مقایسه‌کننده چهارکاناله داخلی
مجهز به هیسترزیس داخلی برای جلوگیری از نوسان نمایش
نمایش وضعیت شارژ با LEDهای سبز، زرد و قرمز
ابعاد فوق‌العاده کوچک 5 × 9.5 میلی‌متر
نصب آسان تنها با اتصال مثبت و منفی باتری
مصرف انرژی بسیار پایین

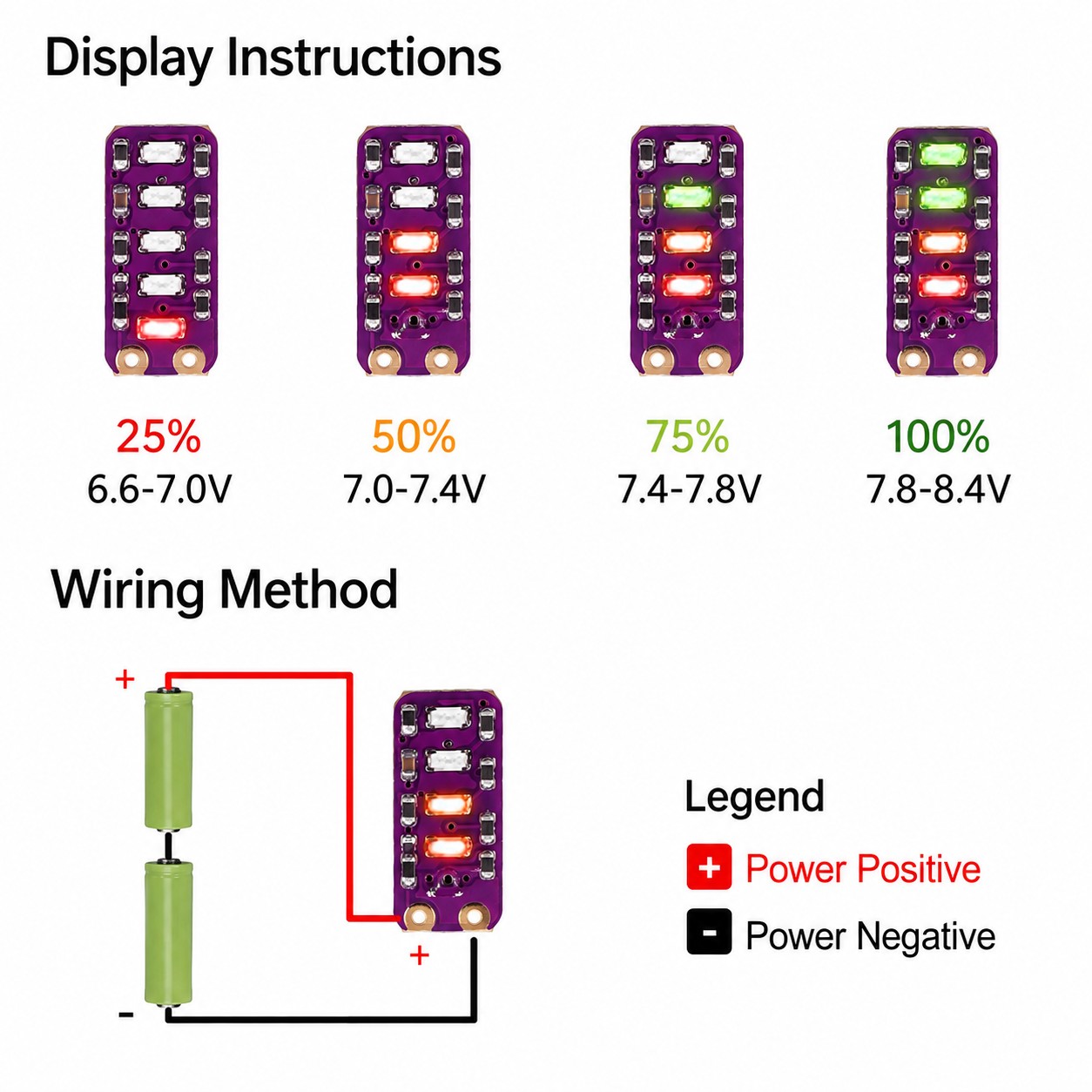

سطوح نمایش شارژ باتری

میزان شارژ	محدوده ولتاژ
25٪	6.6 تا 7.0 ولت
50٪	7.0 تا 7.4 ولت
75٪	7.4 تا 7.8 ولت
100٪	7.8 تا 8.4 ولت

کاربردها

پک باتری‌های لیتیومی 7.4 ولت
باتری‌های 18650 دو سل
اسپیکرهای شارژی
چراغ‌های اضطراری و چراغ‌قوه
رباتیک و آردوینو
پهپادها و مدل‌های کنترلی
پاوربانک‌های سفارشی
تجهیزات قابل حمل
پروژه‌های الکترونیکی و DIY
سیستم‌های تغذیه باتری

Features:

Ultra-compact size, only 5 × 9.5 mm.
Built-in 4-channel high-precision comparator and feedback circuit for accurate battery level indication.
Internal comparator with optimized hysteresis ensures stable and reliable charge level display.
High-precision voltage detection with ±1% accuracy, supporting 4 battery level indications.
Three-color LED indication (Green, Yellow, and Red) provides a clear visual representation of the remaining battery capacity.
Designed specifically for 2S (7.4V) lithium battery packs, including Li-ion and LiPo batteries.

:Specifications

Product Name: Battery Capacity Indicator Module
Battery Type: 2S Lithium Battery Pack (Li-ion / LiPo)
Operating Voltage: 6.6V ~ 8.4V
25% Battery Level: 6.6V ~ 7.0V
50% Battery Level: 7.0V ~ 7.4V
75% Battery Level: 7.4V ~ 7.8V
100% Battery Level: 7.8V ~ 8.4V
Comparator: 4-Channel
LED Colors: Green / Yellow / Red
Module Size: 5 × 9.5 mm
Voltage Detection Accuracy: ±1%

Package Includes:

1 × 2S (6.6V–8.4V) Lithium Battery Capacity Indicator Modules

راهنمای انتخاب نشانگر ظرفیت باتری 2S و محصولات مرتبط 🔋📟

این مینی ماژول نشانگر سطح شارژ، برای پک‌های باتری لیتیومی دو سل یا 2S با ولتاژ نامی 7.4 ولت طراحی شده است. ماژول با اتصال مستقیم دو سیم به قطب مثبت و منفی پک، ولتاژ باتری را اندازه‌گیری می‌کند و سطح شارژ را به‌صورت چهار مرحله‌ای 25، 50، 75 و 100 درصد با LEDهای سبز، زرد و قرمز نمایش می‌دهد.

این محصول برای باتری‌های Li-ion و Li-Po دو سل با بازه ولتاژ تقریبی 6.6 تا 8.4 ولت مناسب است. نشانگر ظرفیت، فقط وضعیت تقریبی شارژ را نشان می‌دهد و جایگزین BMS، شارژر CC/CV یا مدار محافظ باتری نیست. برای ساخت پک ایمن، باید از BMS دو سل و شارژر 8.4 ولت مناسب استفاده کنید. ⚡

1. آموزش ساخت پک باتری 2S و اتصال BMS 🔧

2. BMS و شارژر مناسب پک باتری 2S 🛡️

نیاز پروژه	لینک محصول مرتبط	کاربرد
محافظت از پک 2S لیتیوم‌یون	ماژول محافظ شارژر باتری لیتیوم یون 2 سل 10 آمپر با بالانسر HX-2S-JH20	محافظت از پک 7.4 ولتی در برابر شارژ بیش از حد، دشارژ عمیق، اضافه‌جریان و کمک به بالانس سلول‌ها
شارژ پک 2S با ورودی Type-C	ماژول شارژر باتری لیتیومی 2 سل و 3 سل IP2326 با BMS و بالانسر	شارژ پک 2S با ولتاژ نهایی 8.4 ولت و امکان استفاده از ورودی Type-C
شارژ پک 1S یا 2S با ماژول ساده‌تر	ماژول شارژر باتری لیتیوم یون تک سل و 2 سل TP5100 به همراه محافظ	شارژ باتری لیتیوم‌یون با ولتاژ نهایی 4.2 یا 8.4 ولت، مناسب پروژه‌های سبک‌تر
شارژ پک‌های 1S تا 4S با توان بیشتر	ماژول شارژر سریع باتری لیتیومی 40 وات برای 1 سل تا 4 سل	ساخت شارژر قابل تنظیم برای پروژه‌های باتری چندسلولی با توان بالاتر
کنترل ولتاژ و جریان در پروژه‌های باتری	ماژول کاهنده XL4015 با کنترل جریان و ولتاژ	کاهش ولتاژ و محدودسازی جریان برای ساخت منبع CC/CV و پروژه‌های شارژ یا تغذیه DC

3. مقایسه نشانگرهای ظرفیت باتری لیتیومی 📊

انتخاب نشانگر ظرفیت به تعداد سل‌های سری، ولتاژ پک، فضای نصب و نوع نمایش موردنیاز شما بستگی دارد. مدل 2S موجود در این صفحه برای پک‌های 7.4 ولتی مناسب است؛ اما برای باتری تک‌سل، پک‌های 3S، 4S یا پروژه‌های چندسلولی بزرگ‌تر باید نشانگر متناسب با همان ولتاژ را انتخاب کنید.

نوع نشانگر	پک باتری سازگار	نوع نمایش	کاربرد پیشنهادی	لینک محصول
مینی نشانگر سطح شارژ تک‌سل	1S Li-ion یا Li-Po، 3.7 تا 4.2 ولت	نمایش سطح شارژ باتری تک‌سل	چراغ شارژی، باتری 18650، پروژه‌های کوچک و مدارهای قابل‌حمل	مینی ماژول نشانگر ولتاژ باتری لیتیومی تک سل 1S
نشانگر ظرفیت چهارسطحی 2S	2S Li-ion یا Li-Po، حدود 6.6 تا 8.4 ولت	4 سطح: 25، 50، 75 و 100 درصد	پک 7.4 ولتی، اسپیکر شارژی، رباتیک، چراغ اضطراری و ابزارهای قابل‌حمل	مینی ماژول نشانگر سطح دقیق شارژ باتری لیتیومی 2 سل 7.4 ولت
نشانگر ظرفیت 1S	1S Li-ion یا Li-Po، 3.2 تا 4.2 ولت	نمایش سطح شارژ پک 1 سل	پک 4.2 ولتی، ابزار شارژی، رباتیک و سنجش دقیق ظرفیت پروژه‌های چندسلولی موازی	مینی ماژول نشانگر دقیق سطح شارژ باتری لیتیومی تک سل
نشانگر ظرفیت چهارسطحی 4S	4S Li-ion یا Li-Po، حدود 14.8 تا 16.8 ولت	نمایش وضعیت شارژ چندسطحی	پاور استیشن، پک 4S، ابزار شارژی و منابع قابل‌حمل	ماژول نشانگر ظرفیت باتری لیتیومی چهارسطحی 4 سل
نمایشگر دیجیتال ظرفیت 1S تا 4S	پک‌های Li-ion و Li-Po از 1S تا 4S	نمایشگر درصدی دیجیتال	پروژه‌هایی که به نمایش دقیق‌تر وضعیت شارژ نیاز دارند	ماژول نمایشگر درصدی ظرفیت باتری لیتیومی 1S تا 4S
نشانگر LED چندسلولی 1S تا 8S	پک‌های لیتیومی 1S تا 8S، حدود 3 تا 34 ولت	نمایش سطح شارژ با LED	پک‌های چندسلولی، پاور استیشن، ابزار شارژی، رباتیک و UPS	ماژول نشانگر ظرفیت باتری لیتیوم 1S تا 8S با نمایشگر LED
ولت‌متر OLED دیجیتال	منابع DC تا 30 ولت	نمایش عددی ولتاژ	بررسی ولتاژ دقیق پک، افت ولتاژ زیر بار و عیب‌یابی مدار	ولتمتر و نشانگر دیجیتالی OLED فوق‌باریک 12 بیتی 0 تا 30 ولت

4. نکات مهم نصب و استفاده از نشانگر ظرفیت 2S ✅

این ماژول فقط برای پک لیتیومی 2S با ولتاژ نامی 7.4 ولت مناسب است.
سیم مثبت ماژول را به مثبت کل پک و سیم منفی را به منفی کل پک وصل کنید.
ماژول را به نقطه میانی دو سل یا پایه B1 وصل نکنید؛ اتصال فقط به مثبت و منفی نهایی پک انجام می‌شود.
نشانگر ظرفیت، درصد تقریبی را از روی ولتاژ نشان می‌دهد؛ این درصد در زمان جریان‌کشی سنگین ممکن است به علت افت ولتاژ موقت تغییر کند.
برای حفاظت باتری، حتماً از BMS دو سل و شارژر 8.4 ولت مناسب استفاده کنید.
اگر باطری زیر بار سنگین سریع به LED قرمز می‌رسد، ظرفیت واقعی و مقاومت داخلی سلول‌ها را با تستر بررسی کنید.
از اتصال معکوس مثبت و منفی خودداری کنید؛ قبل از اتصال نهایی، ولتاژ پک را با مولتی‌متر اندازه بگیرید.

هشدار ایمنی ⚠️ این نشانگر فقط برای باتری‌های Li-ion و Li-Po دو سل 2S با محدوده ولتاژ حدود 6.6 تا 8.4 ولت طراحی شده است. آن را به باتری 12 ولت سربی، پک 3S یا 4S، برق خودرو یا آداپتورهای ولتاژ بالاتر وصل نکنید. اتصال نادرست می‌تواند باعث آسیب به ماژول شود.
