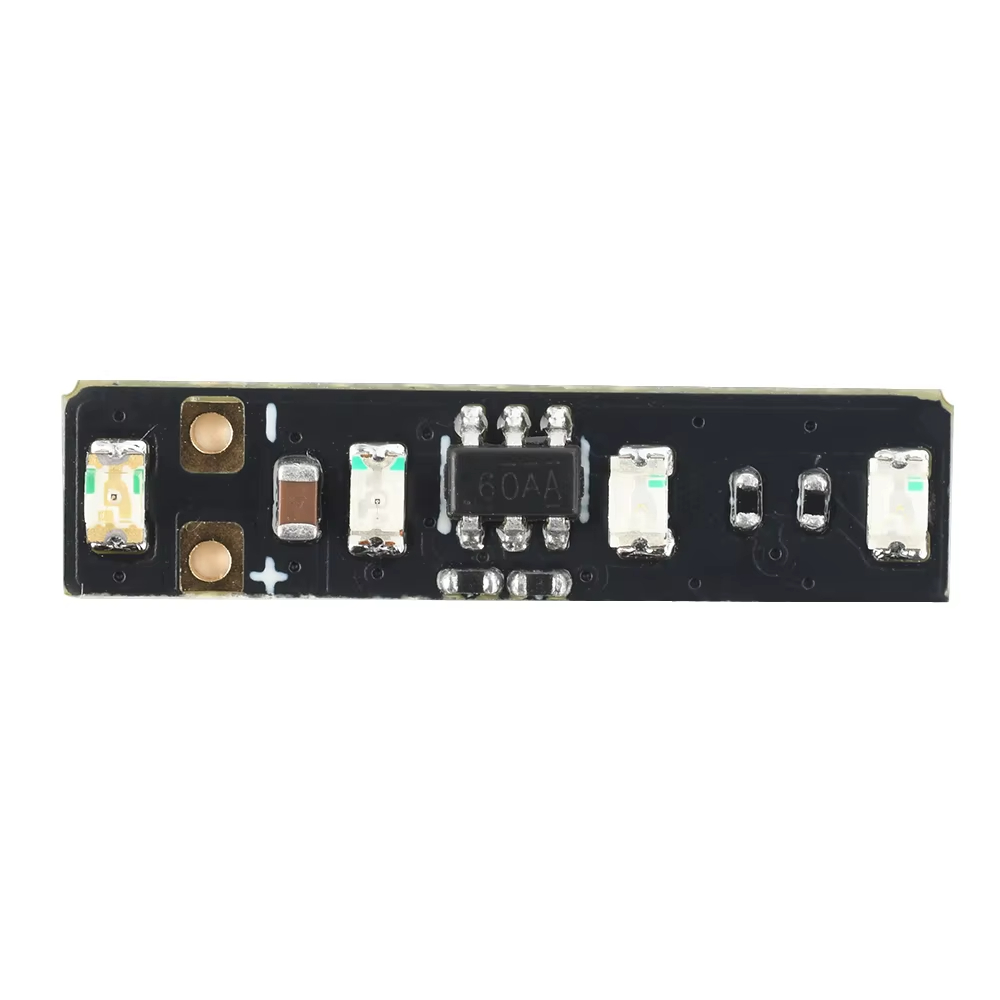

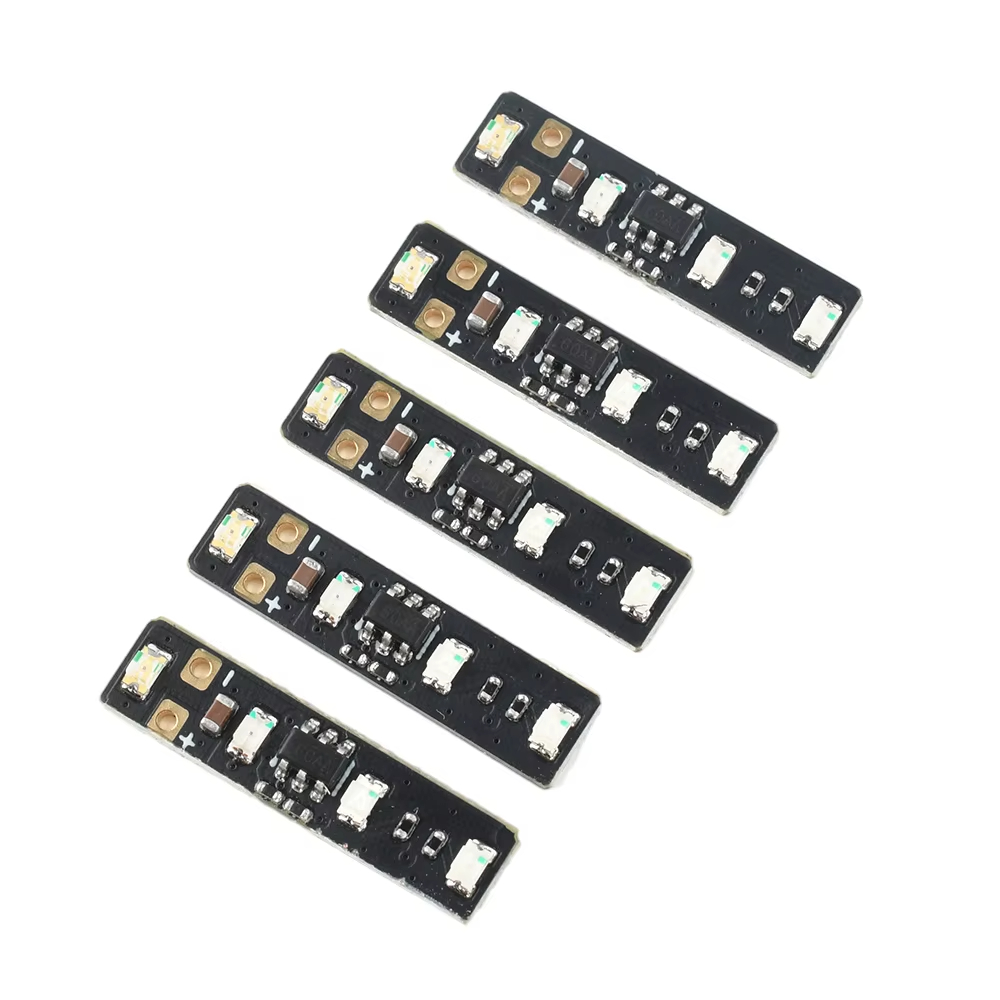

مینی ماژول نشانگر ولتاژ باتری لیتیومی تک سل(1S)، مناسب باتری‌های لیتیوم یون و پلیمر

DC 3.7-4.2V High Brightness/Energy-saving Version Power Display Module 1S Ternary Lithium Battery Voltage Indicator

از {{model.count}}

تعداد را بنویسید. بیش‌تر از 0 بنویسید. کم‌تر از {{item.product.variant.max + 1}} بنویسید.

فروشنده: الکترواکسپرس

آماده ارسال ناموجود

116,000 تومان

{{value}}

کمی صبر کنید...

ماژول نشانگر شارژ باتری لیتیومی 1S، یک نمایشگر ولتاژ کوچک، دقیق و کم‌مصرف برای بررسی سریع میزان شارژ باتری‌های لیتیوم‌یون، لیتیوم‌پلیمر و باتری‌های پاکتی است. این ماژول با ابعاد بسیار کوچک ۲۵×۵ میلی‌متر، برای نصب در تجهیزات الکترونیکی، پروژه‌های DIY، دستگاه‌های قابل‌حمل و سیستم‌های باتری‌محور گزینه‌ای ایده‌آل محسوب می‌شود. مدار داخلی دارای مقایسه‌گر ولتاژ چهارمرحله‌ای است و وضعیت شارژ را به‌وسیله نوار LED نمایش می‌دهد. این محصول با باتری‌های ۱۸۶۵۰، ۲۱۷۰۰، ۱۴۵۰۰ و سایر باتری‌های تک‌سلولی ۳٫۷ ولتی سازگار است.

مشخصات و بررسی
دیدگاه‌ها

مشخصات :

نوع باتری سازگار: باتری لیتیوم‌یون، لیتیوم‌پلیمر و باتری پاکتی تک‌سلولی
ولتاژ نامی باتری: ۳٫۷ ولت
محدوده ولتاژ ورودی: ۲٫۵ تا ۴٫۵ ولت DC
نوع نمایش: نمایش چهارمرحله‌ای میزان شارژ با نوار LED
تعداد سطوح نمایش شارژ: ۴ سطح
جریان مصرفی نسخه پرنور: حدود ۱۰ میلی‌آمپر
جریان مصرفی نسخه کم‌مصرف: حدود ۱٫۵ میلی‌آمپر
دمای کاری: منفی ۲۰ تا مثبت ۸۵ درجه سانتی‌گراد
ابعاد بسیار کوچک: ۲۵×۵ میلی‌متر
باتری‌های قابل استفاده: ۱۸۶۵۰، ۲۱۷۰۰، ۱۴۵۰۰ و انواع باتری لیتیومی 1S
مناسب برای: تجهیزات قابل‌حمل، پروژه‌های DIY و مدارهای الکترونیکی
تراشه داخلی: مجهز به مقایسه‌گر ولتاژ چهارمرحله‌ای با دقت بالا
مزیت اصلی: نصب آسان، ابعاد کوچک، مصرف پایین و نمایش سریع وضعیت شارژ

ماژول نشانگر میزان شارژ باتری لیتیومی 1S، یک مدار کوچک و کاربردی برای نمایش وضعیت شارژ باتری‌های تک‌سلولی لیتیومی است. این محصول با اندازه تنها ۲۵×۵ میلی‌متر طراحی شده و به‌راحتی در انواع دستگاه‌های قابل‌حمل، پروژه‌های الکترونیکی و تجهیزات کم‌حجم نصب می‌شود.

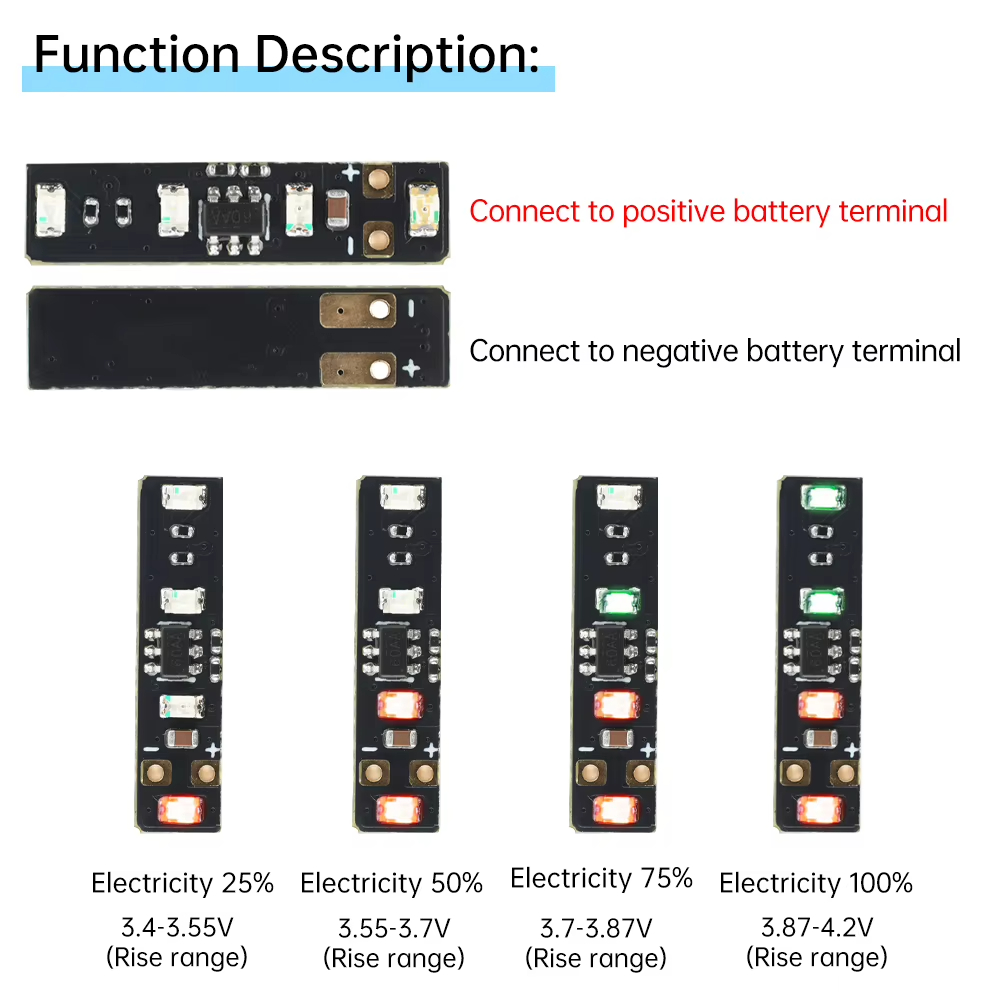

این ماژول با اندازه‌گیری ولتاژ باتری، میزان شارژ آن را در چهار سطح نمایش می‌دهد. وضعیت شارژ از طریق چراغ‌های LED یا نوار LED قابل مشاهده است و کاربر می‌تواند در یک نگاه متوجه شود که باتری در وضعیت کم، متوسط، زیاد یا پر قرار دارد. به دلیل استفاده از مقایسه‌گر ولتاژ چهارمرحله‌ای، نمایش وضعیت باتری با دقت مناسبی انجام می‌شود.

کاربردهای ماژول نمایشگر باتری

این نشانگر ولتاژ باتری در کاربردهای مختلفی قابل استفاده است، از جمله:

نمایش میزان شارژ باتری در پاوربانک‌های دست‌ساز.
استفاده در اسپیکرهای قابل‌حمل و سیستم‌های صوتی باتری‌محور.
نصب در چراغ‌قوه، چراغ کمپینگ و تجهیزات روشنایی قابل‌شارژ.
استفاده در پروژه‌های آردوینو، رزبری‌پای و مدارهای آموزشی.
نمایش وضعیت باتری در ربات‌ها و تجهیزات هوشمند.
استفاده در دستگاه‌های قابل‌حمل و ابزارهای الکترونیکی کوچک.
نصب روی پک‌های باتری ۱۸۶۵۰، ۲۱۷۰۰ و ۱۴۵۰۰.
استفاده در پروژه‌های DIY و ساخت تجهیزات الکترونیکی سفارشی.
پایش سریع ولتاژ باتری در مدارهای آزمایشی و نمونه‌سازی.

سازگاری با باتری‌های لیتیومی

ماژول برای باتری‌های لیتیومی تک‌سلولی با ولتاژ نامی ۳٫۷ ولت طراحی شده است. این باتری‌ها معمولاً هنگام شارژ کامل به حدود ۴٫۲ ولت می‌رسند؛ بنابراین ماژول برای سلول‌هایی مانند ۱۸۶۵۰، ۲۱۷۰۰، ۱۴۵۰۰ و باتری‌های لیتیوم‌پلیمر تک‌سلولی مناسب است.

این محصول برای پک‌های چندسلولی که به‌صورت سری به یکدیگر متصل شده‌اند مناسب نیست، مگر اینکه هر سلول یا بخش 1S به‌صورت جداگانه و طبق مشخصات فنی ماژول بررسی شود.

نکات مهم هنگام نصب

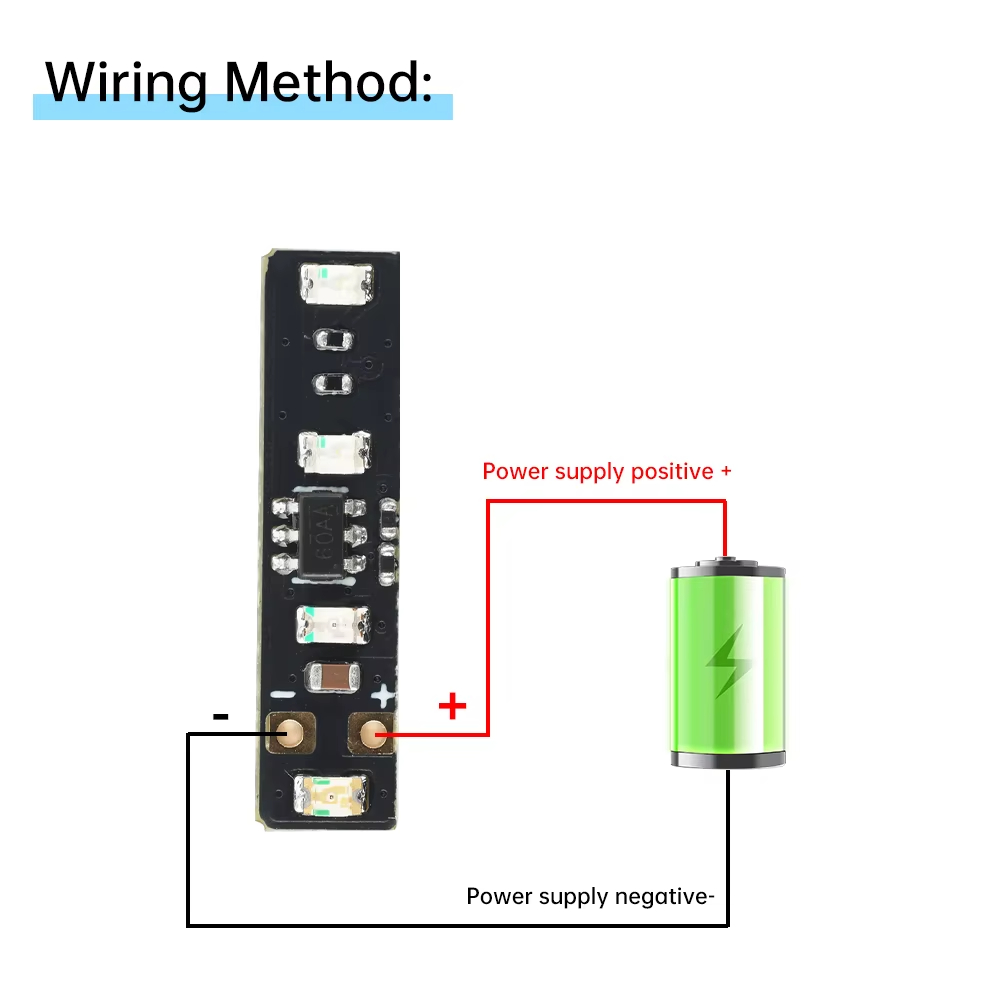

قطب مثبت و منفی باتری را پیش از اتصال به‌دقت بررسی کنید.
ورودی ماژول باید به یک باتری لیتیومی تک‌سلولی متصل شود.
این مدار فقط برای نمایش میزان شارژ طراحی شده و جایگزین مدار محافظ باتری یا BMS نیست.
برای جلوگیری از شارژ بیش‌ازحد، تخلیه عمیق و اتصال کوتاه، استفاده از مدار محافظ مناسب توصیه می‌شود.
نمایش چهارمرحله‌ای بر اساس ولتاژ باتری انجام می‌شود و لزوماً درصد دقیق شارژ را نشان نمی‌دهد.
پیش از نصب نهایی، عملکرد ماژول را با یک منبع تغذیه یا باتری سالم آزمایش کنید.

High-precision power monitoring: built-in 4-stage voltage comparator, accurately displaying four-segment power status
Ultra-small size design: only 25x5mm, suitable for all kinds of compact equipment installation
Low-power operation: operating current 10mA/1.5mA, prolonging battery service life
Wide temperature adaptability: operating temperature -20°C to 85°C, ensuring stable operation in extreme environments
Wide compatibility: applicable to a variety of 3.7V lithium batteries, including 18650, 21700 and other models

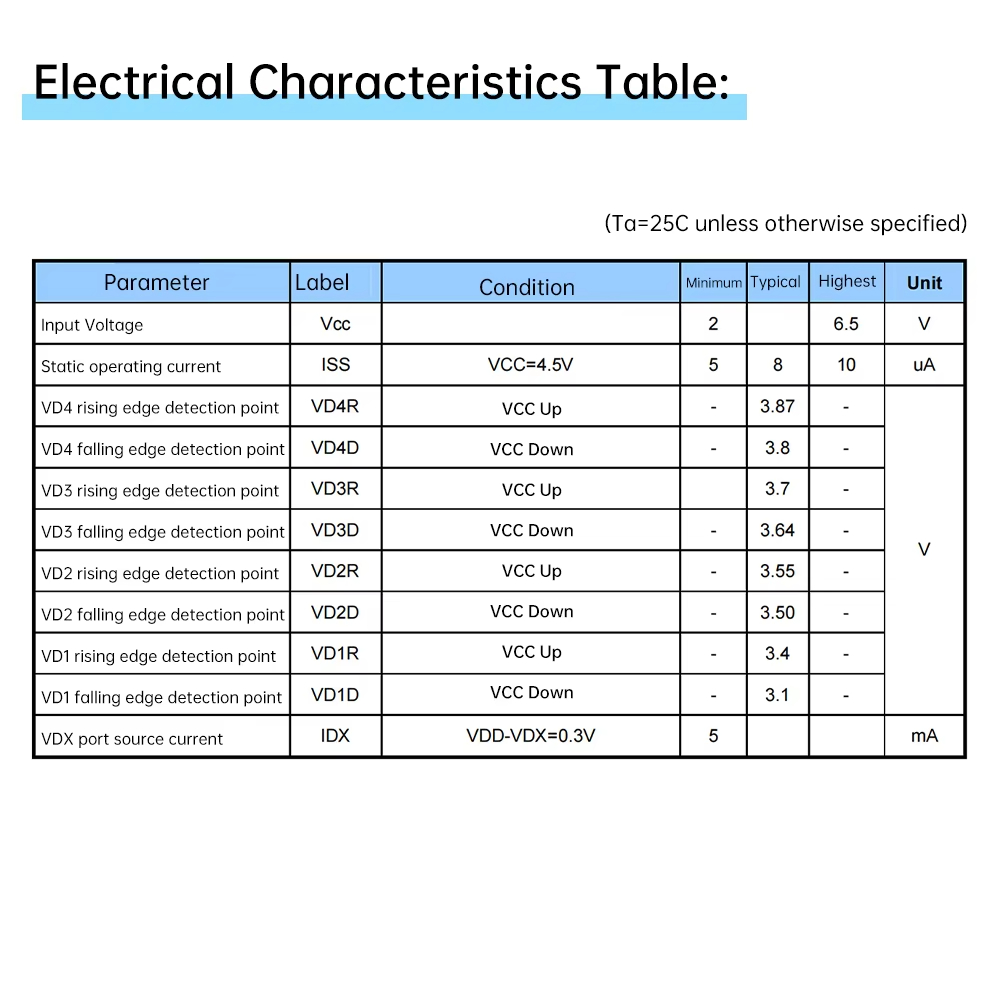

Parameter:
Product name: 1S lithium battery power indicator module
Input voltage: DC 2.5-4.5V (single lithium battery)
Operating Current:
High brightness version: 10mA
Energy-saving version: 1.5mA
Operating temperature: -20°C~85°C
Product size: 25x5mm
Scope of application: all kinds of 3.7V lithium-ion batteries / lithium polymer batteries / soft pack batteries / large single lithium batteries / 18650 lithium batteries / 21700 lithium batteries / 14500 lithium batteries, etc.
Description:

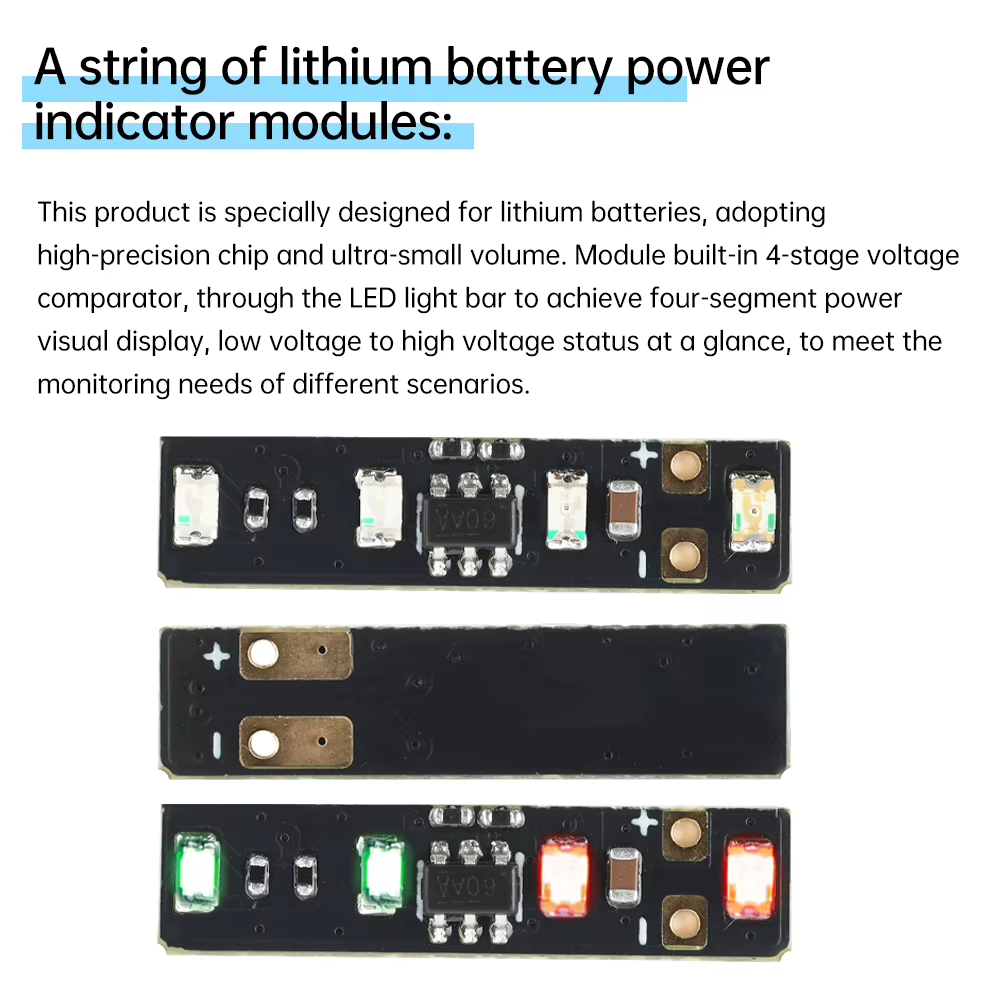

This product is designed for lithium batteries, using high-precision chip, ultra-small size. Module built-in 4-stage voltage comparator, through the LED light bar to achieve four-segment power visualisation display, low voltage to high voltage status at a glance, to meet the monitoring needs of different scenarios.
