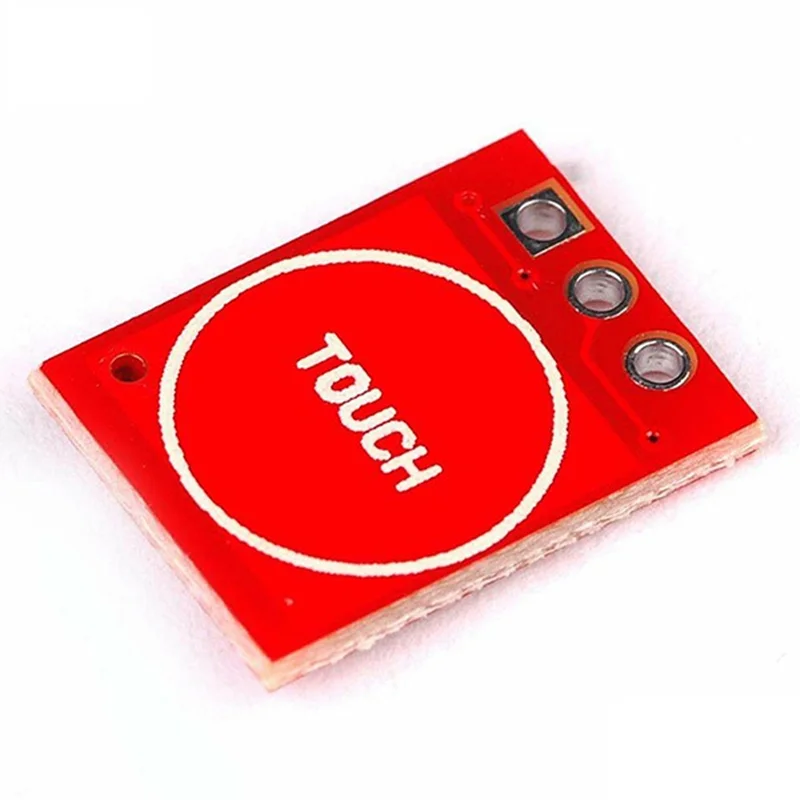

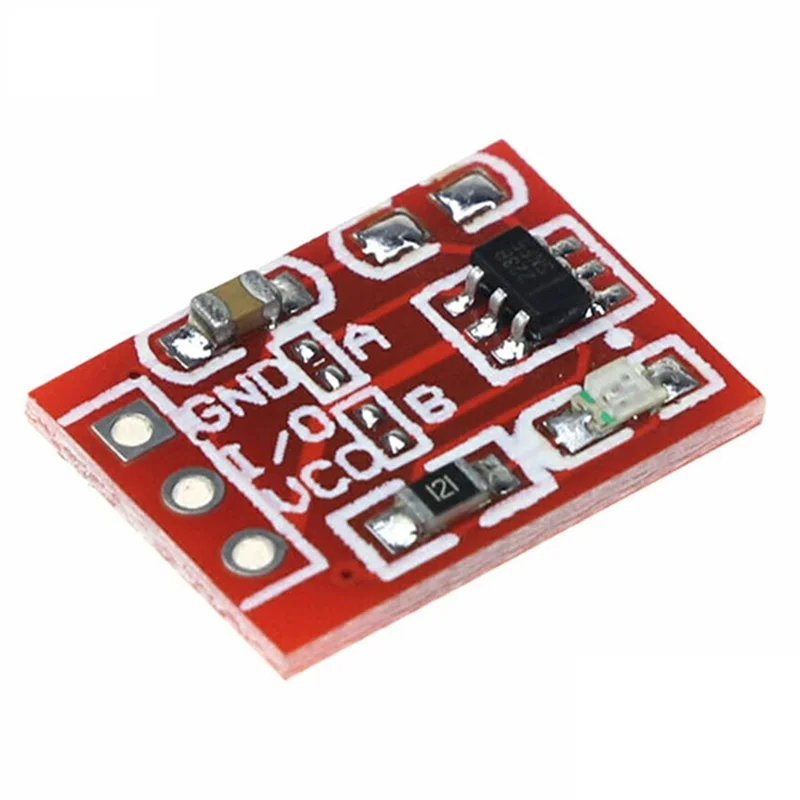

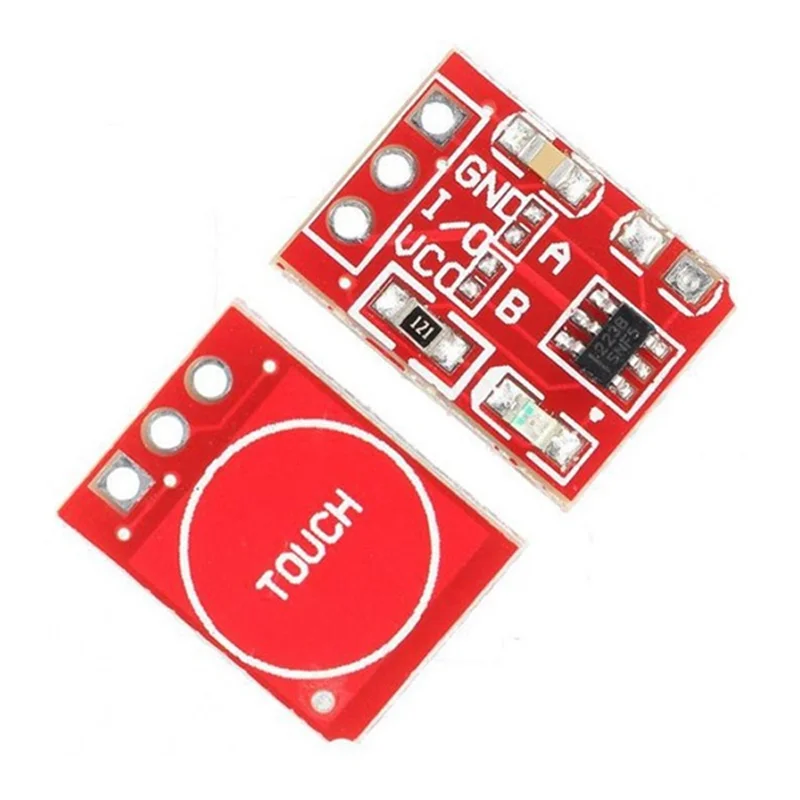

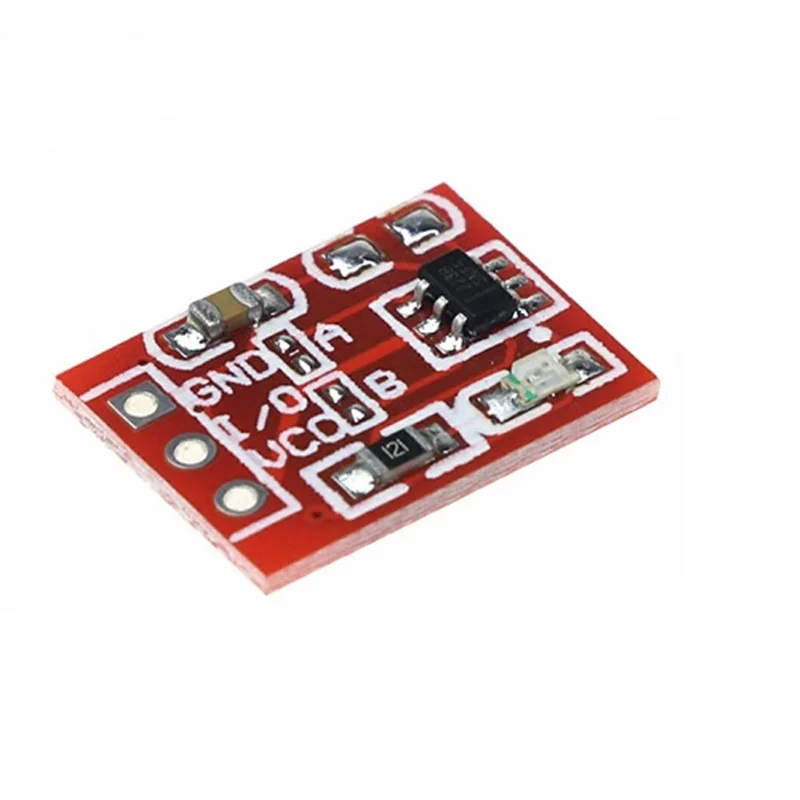

ماژول تاچ خازنی TTP223 یک ماژول و برد کامل است که از سنسور لمسی TTP 223 در آن استفاده شده است . این ماژول جایگزین بسیار مناسبی برای کلیدهای فیزیکی و قدیمی دو حالته و یا چند حالته می باشد. از ویژگی های کلی این ماژول می توان به بازه ولتاژی ورودی 2.5 تا 5.5 ولت به صورت DC اشاره کرد .ماژول تاچ خازنی دارای ۳ پایه جداگانه می باشد. دوتا از پایه ها به عنوان VCC و GND در نظر گرفته شده اند و پایه سوم نیز پایه سیگنال این ماژول می باشد.
- نوع برد :ماژول تاچ خازنی TTP223
- نوع نصب :DIP
- تعداد پایه ها :3 عدد
- ولتاژ کاری : 2.5V-5.5V
- جریان مصرفی : حداکثر 13 میکرو آمپر
- جریان : حداکثر 1.5 تا 3 میکرو آمپر
- مد های کاری : toggle یا سوئیچ

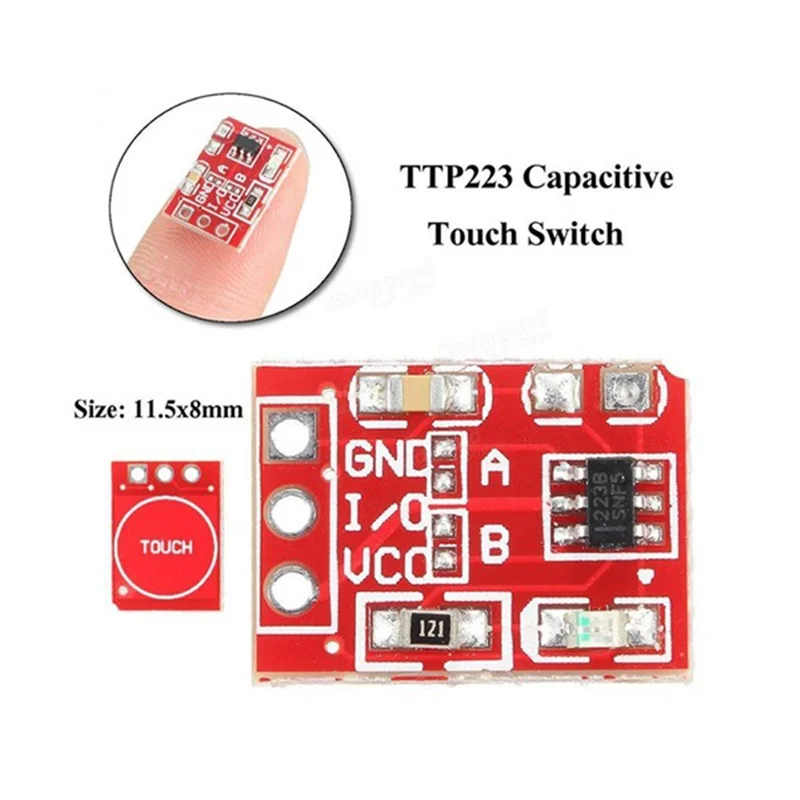

- ابعاد : ۱۱x۱۵x۳ میلی‌متر
- مد تریگر : 1:Short – 0:Long
- حساسیت قابل تنظیم پدها
- زمان پاسخ گویی: حداکثر 220 میلی ثانیه(60ms در حالت مد سریع و 220ms در حالت مد کم صرف)
- حالت توان پایین در تغذیه ی 3 ولت
- Power:2.5-5.5V
- Size:15*11mm
- Trigger setting mode: (1- > Short ; 0- > No Short)
- AB=00:No-lock High TTL level output
- AB=01:Self-lock High TTL level output
- AB=10:No-lock Low TTL level output
- AB=11:Self-lock Low TTL level output

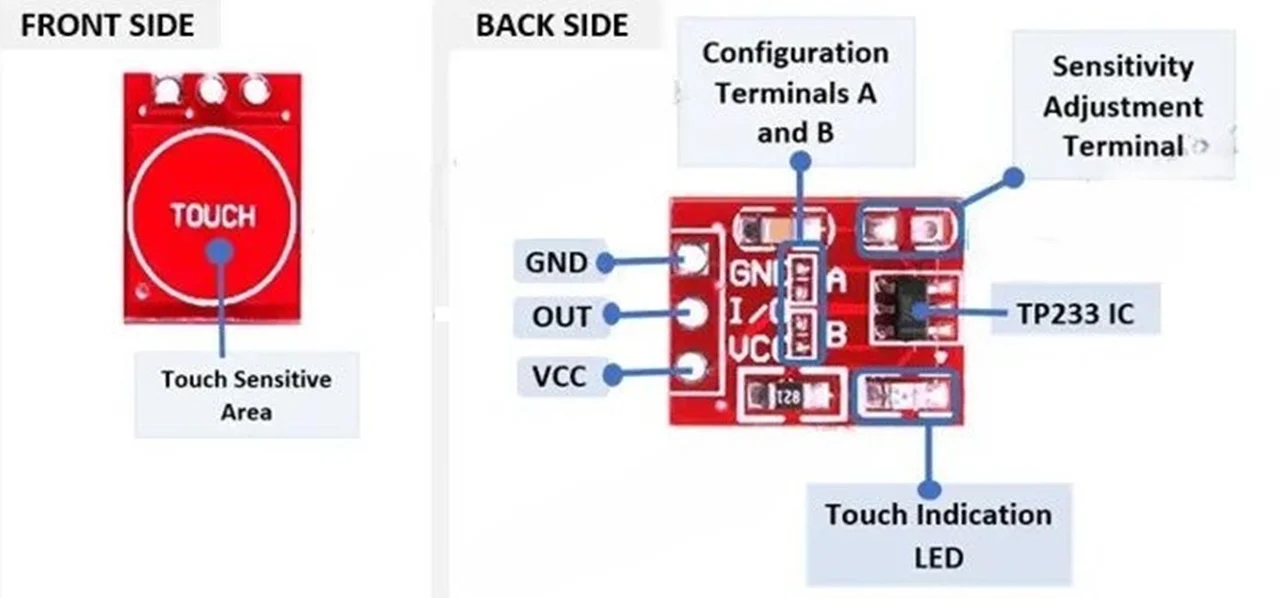

ماژول Touch Sensor TTP223 به هنگام لمس صفحه پشت فیبر 4 حالت خروجی دارد که با لحیم کردن نقاط A و B بر روی برد تغییر میکند و این حالتها عبارت اند از :
(اتصال A و B هر دو قطع) خروجی 1 منطقی لحظه ای
(اتصال A و B هر دو وصل) خروجی 0 منطقی toggle
(اتصال A وصل و B قطع) خروجی 0 منطقی لحظه ای
(اتصال A قطع و B وصل) خروجی 1 منطقی toggle

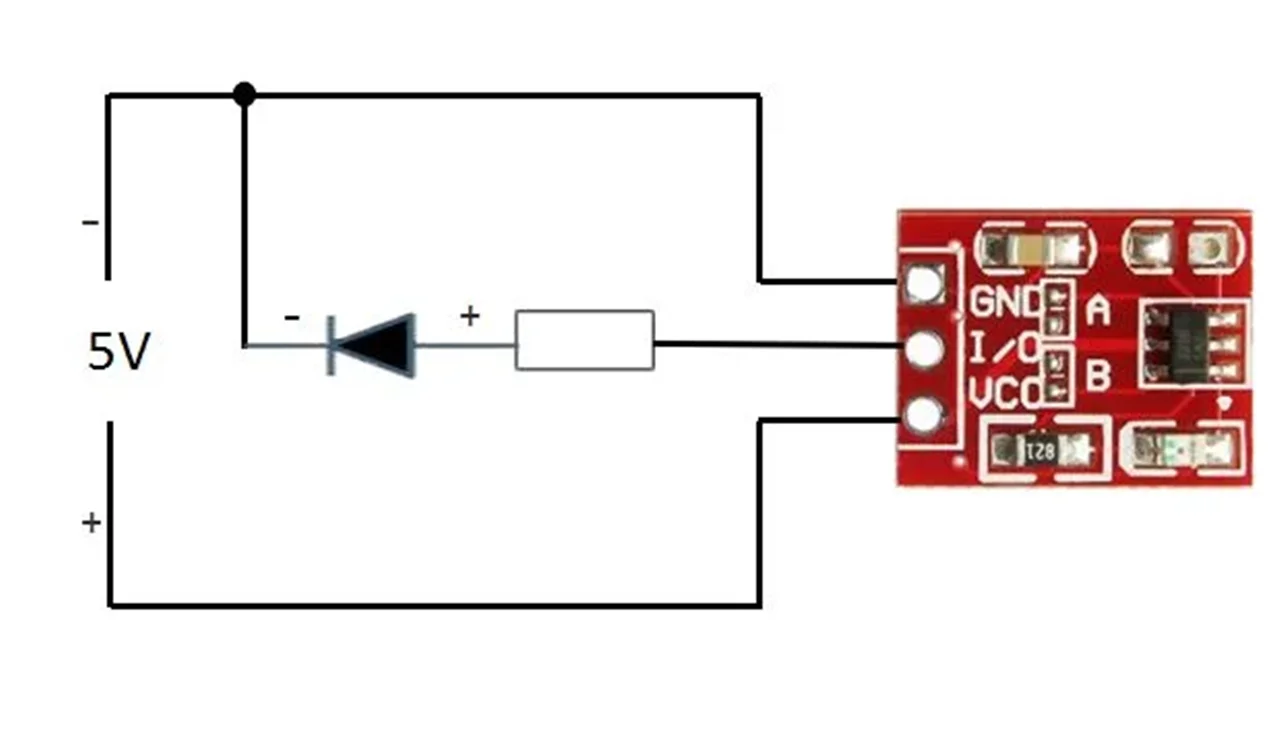

مدار راه اندازی ماژول سنسور تاچ یا لمسی TTP223 :
برای تست این ماژول و راه اندازی ان می توانید مدار ساده زیر را ببندید:
همانطور که مشاهده می کنید, پین های مثبت و منفی تغذیه ماژول به 5 ولت متصل شده اند. پین خروجی ماژول از طریق مقاومت R1 و ترانزیستور Q1 به یک رله متصل شده است. ترانزیستور و مقاومت برای راه اندازی رله می باشند و ترانزیستور در حالت سوئیچینگ استفاده شده است.
زمانی که خروجی ماژول HIGH یا یک منطقی است, رله و وسیله متصل به ان فعال و روشن می شوند. زمانی هم که خروجی ماژول LOW یا صفر منطقی است, رله و وسیله متصل به ان خاموش هستند. دیود D1 یک دیود هرزگرد یا ضربه گیر است که به منظور حذف ولتاژ القایی حاصل از بارهای سلفی استفاده می‌شود.
- دستگاه فروش خودکار
- گوشی های هوشمند
- کنترل های صنعتی
- لوازم خانگی
- مراکز اطلاعات سرگرمی
- Vending machines
- Smartphones
- Human machine interfaces (HMIs)
- Industrial controls
- Appliances
- Infotainment centers
سلام ، چطور میشه به این ماژول ، دیمر هم متصل کرد ؟
51 روز پیش ارسال پاسخسلام دوست عزیز لطفا سوال خودتون رو واضح تر و با جزئیات بیشتر بپرسید تا بتونیم راهنماییتون کنیم
49 روز پیش ارسال پاسخمنظورم این بود که آیا ماژول دیگری وجود داره که کنارش نصب کنیم علاوه بر اینکه چراغمون رو خاموش روشن کنیم ، نورش کم و زیاد هم بشه ، و اینکه من از این کلید تاچ که استفاده میکنم ، نور ال ای دی بنده رو خیلی کاهش میده ، خواستم بدونم راهکارش چی میتونه باشه ؟
26 روز پیش ارسال پاسخبرای کنترل روشن/خاموش و کم و زیاد کردن نور LED (دیمر کردن نور)، بهتر است از ماژول‌ها یا قطعاتی استفاده کنید که قابلیت PWM (Pulse Width Modulation) را داشته باشند، چون ماژول TTP223 فقط خروجی دیجیتال ساده (روشن یا خاموش) می‌دهد و امکان تنظیم شدت نور به‌طور مستقیم را ندارد.
24 روز پیش ارسال پاسخراهکارها:
استفاده از ماژول دیمر PWM:
می‌توانید از ماژول‌های دیمر PWM مخصوص LED استفاده کنید که با ورودی سیگنال PWM شدت نور را تغییر می‌دهند.
یا از میکروکنترلر (مثل Arduino) به همراه TTP223 استفاده کنید؛ به این صورت که با فشار دادن کلید لمسی، میکروکنترلر سیگنال PWM مناسب را به LED بدهد و میزان روشنایی را کنترل کند.
مشکل کاهش نور LED با TTP223:
کاهش نور LED ممکن است به چند دلیل باشد:
افت ولتاژ ناشی از اتصال مستقیم LED به خروجی ماژول.
تداخل نویز یا جریان کشیدن بیش از حد ماژول تاچ.
راهکار: استفاده از ترانزیستور یا MOSFET به عنوان سوئیچ بین ماژول تاچ و LED برای جداکردن بار و تامین جریان مناسب.
همچنین، استفاده از منبع تغذیه مناسب و سیم‌کشی استاندارد
