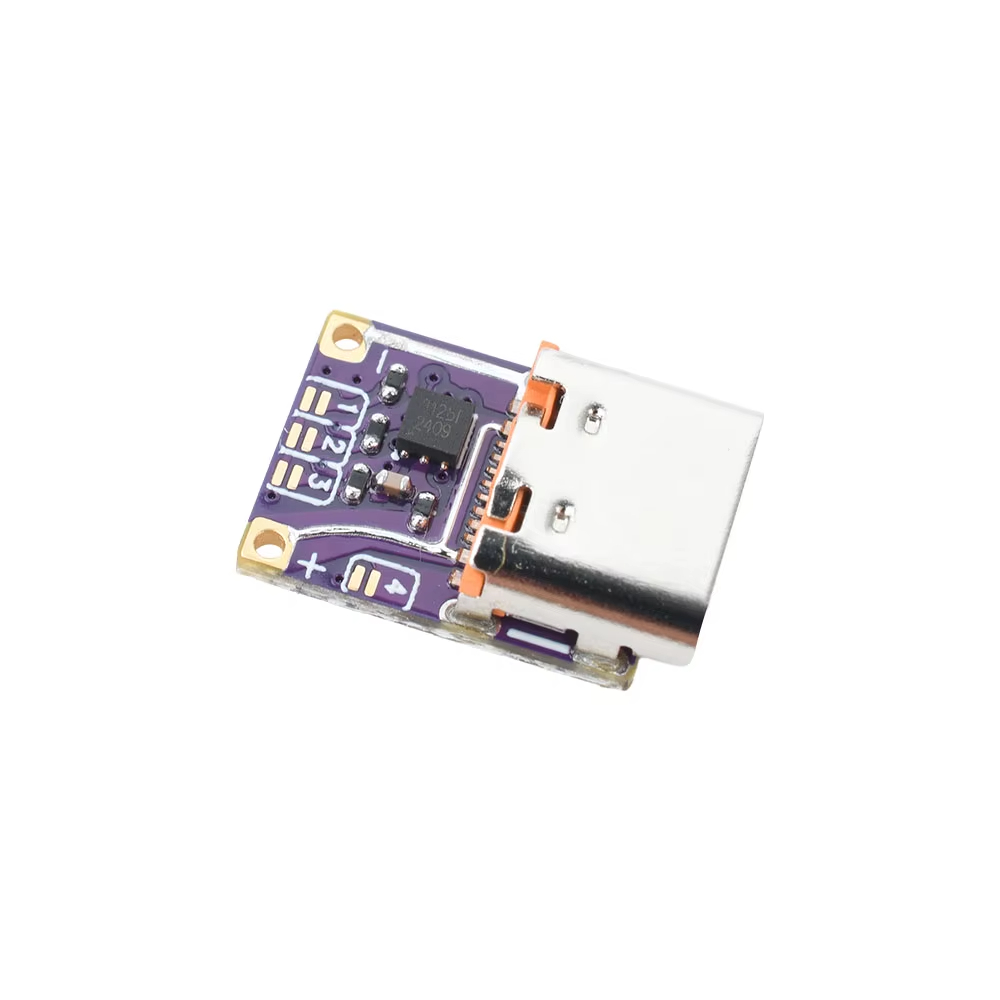

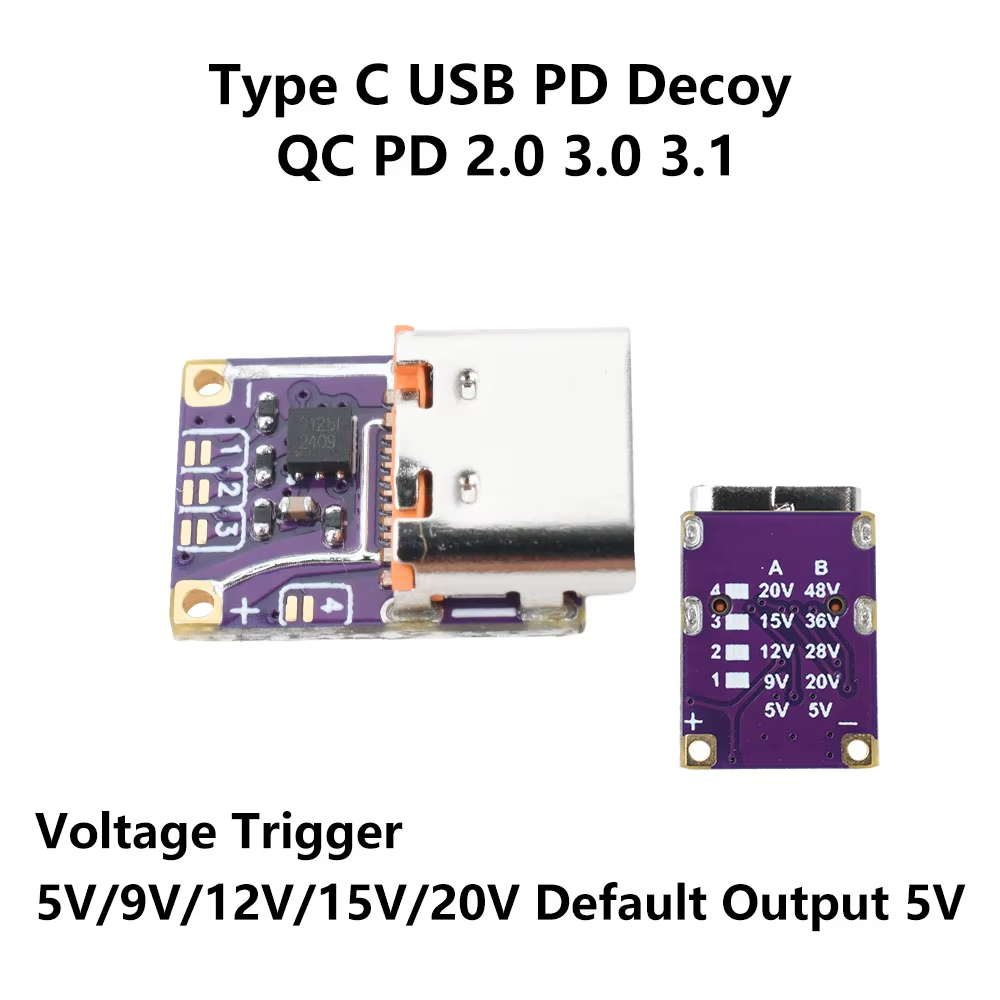

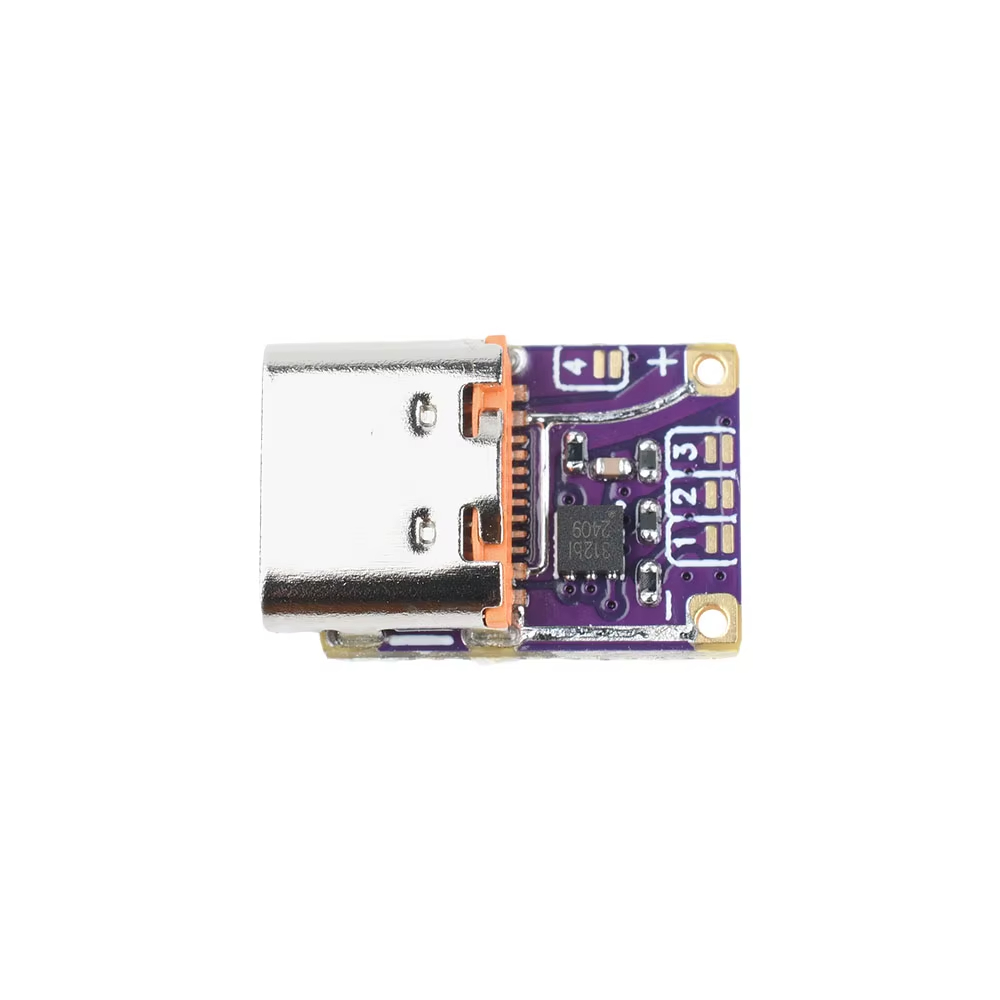

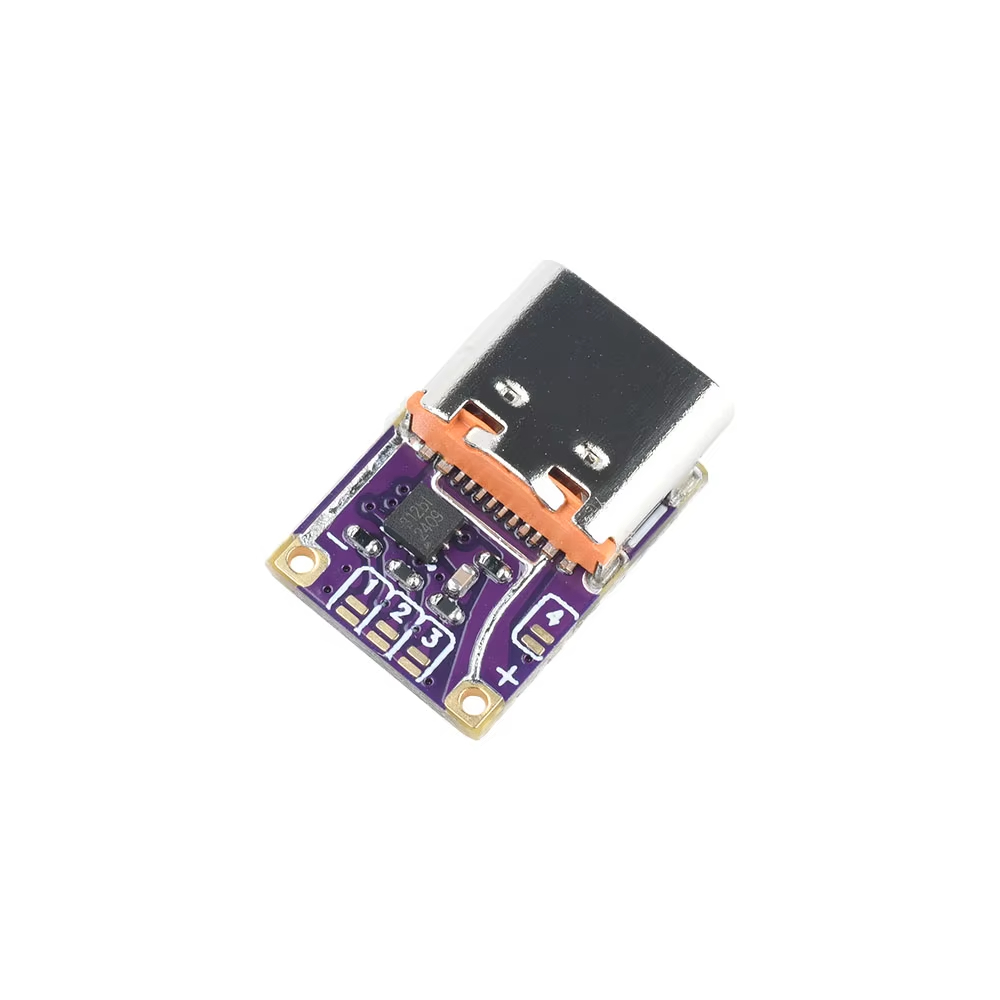

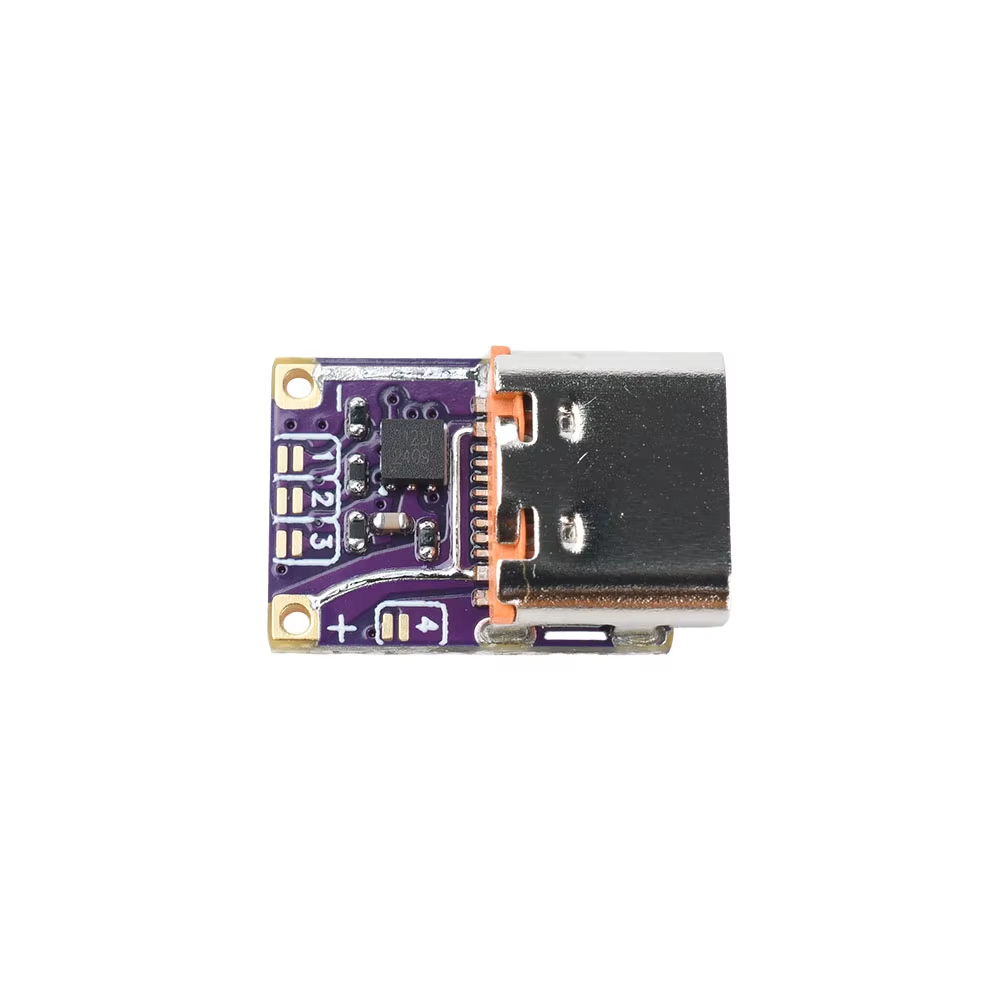

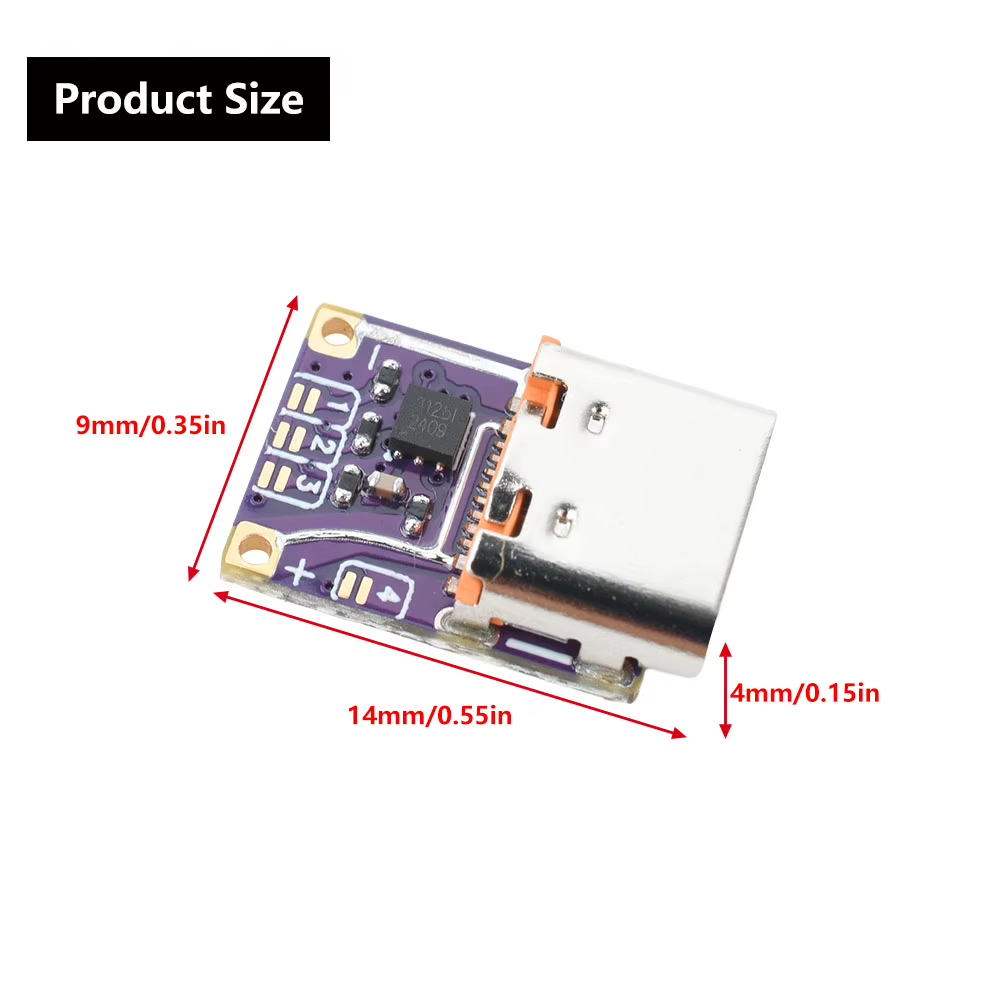

ماژول تریگر 100وات شارژ سریع Type-C با پشتیبانی از PD و QC

مشخصات :

• پشتیبانی از پروتکل‌های شارژ سریع PD 2.0، PD 3.0، PD 3.1، QC 2.0، QC 3.0، QC 4 و QC 5.
• دارای رابط Type-C با قابلیت تنظیم ولتاژ خروجی.
• پشتیبانی از جریان تا 5 آمپر در صورت استفاده از منبع تغذیه سازگار.
• مناسب برای استفاده در خودرو، تجهیزات صنعتی، انرژی ذخیره‌ساز و دستگاه‌های شارژی.

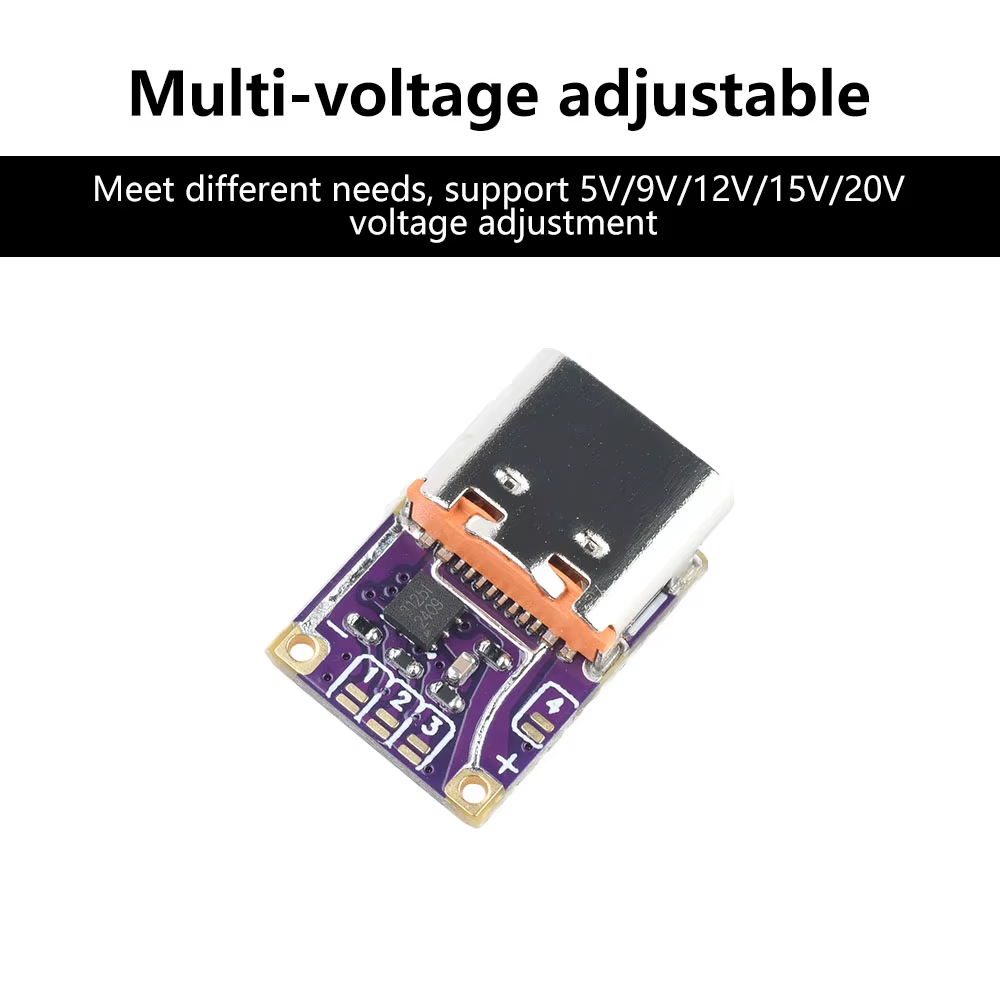

• قابلیت انتخاب ولتاژ با اتصال کوتاه پدها.
• عملکرد پایدار با هندشیک خودکار و اولویت پروتکل

توضیحات محصول

این ماژول با طراحی مناسب برای جریان بالا، می‌تواند تا 5 آمپر خروجی ارائه دهد و با پروتکل‌های شارژ سریع مانند PD 3.1 و QC 2.0 سازگاری خوبی دارد. این محصول می‌تواند شارژر را برای خروجی ولتاژ متناظر فریب دهد و ولتاژهای 5V، 9V، 12V، 15V، 20V  را پشتیبانی کند. این ماژول با اولویت‌دهی تطبیقی پروتکل‌ها، خروجی شارژ سریع و کارآمد را برای دستگاه‌ها تضمین می‌کند.

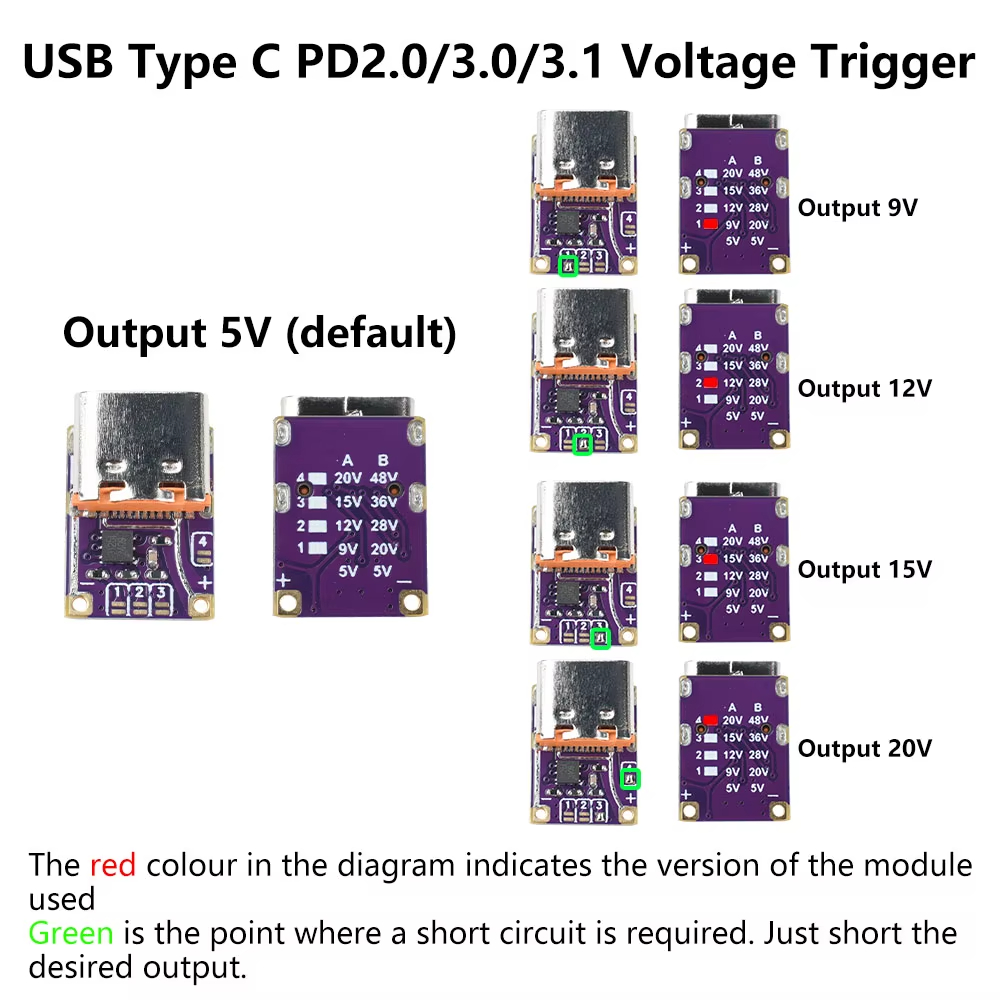

حالت پیش‌فرض ماژول روی 5 ولت است و برای انتخاب ولتاژهای دیگر از کلید/پد اتصال کوتاه استفاده می‌شود. کاربر می‌تواند با اتصال کوتاه دستی، ولتاژ دلخواه را انتخاب کند. این ماژول سازگاری نزولی هم دارد؛ یعنی اگر منبع تغذیه ولتاژ تنظیم‌شده را پشتیبانی نکند، نزدیک‌ترین ولتاژ قابل‌دسترسی را خروجی می‌دهد.این ویژگی در سایر ماژول های تریگر وجود ندارد .

این ماژول بر اساس اولویت پروتکل عمل می‌کند، به‌صورت خودکار با شارژر ارتباط برقرار می‌کند و ولتاژ از پیش تعیین‌شده را خروجی می‌دهد.
توجه: خروجی این دیکودر به‌طور مستقیم برای شارژ گوشی مناسب نیست. قبل از شارژ، حتماً بررسی کنید که ولتاژ خروجی با نیاز دستگاه شارژشونده یکسان باشد.

توضیح تکمیلی

برای مثال، اگر کاربر خروجی 9 ولت را انتخاب کند، منبع تغذیه ورودی باید از پروتکل PD 9V یا QC 9V پشتیبانی کند. اگر کاربر خروجی 20 ولت را انتخاب کند، شارژر ورودی باید از PD 20V یا QC 20V پشتیبانی داشته باشد.

نکته مهم

این ماژول مبدل افزاینده/کاهنده ولتاژ نیست. بنابراین منبع تغذیه باید از ولتاژ موردنظر پشتیبانی کند تا ماژول بتواند همان ولتاژ را فعال کند.

کاربردها با سناریوی واقعی ساده :

1)فرض کن یک اسپیکر بلوتوث 12 ولتی داری و می‌خواهی آن را با یک پاوربانک PD یا شارژر فست‌شارژ راه‌اندازی کنی. در این حالت، ماژول شارژ سریع Type-C را بین منبع تغذیه و اسپیکر قرار می‌دهی. سپس با اتصال کوتاه پد مربوطه، ولتاژ خروجی را روی 12 ولت تنظیم می‌کنی. بعد از وصل کردن کابل Type-C به شارژر سازگار، ماژول به‌صورت خودکار با پروتکل شارژ سریع هندشیک می‌کند و ولتاژ 12 ولت را تحویل می‌دهد.

نتیجه:
بدون نیاز به منبع تغذیه جداگانه، می‌توانی اسپیکر را از یک شارژر Type-C پرقدرت تغذیه کنی. این کار هم ساده است، هم جمع‌وجور، و هم برای پروژه‌های DIY خیلی کاربردی است. 🔌

2) تغذیه یک دستگاه خودرویی

فرض کن یک فن خنک‌کننده 12 ولت یا دستگاه کوچک داخل خودرو داری و می‌خواهی آن را با یک شارژر فست‌شارژ Type-C راه‌اندازی کنی. ماژول را روی خروجی 12V تنظیم می‌کنی و آن را به ورودی دستگاه می‌دهی. بعد با یک شارژر سازگار PD/QC، ماژول ولتاژ لازم را دریافت می‌کند و دستگاه را پایدار روشن نگه می‌دارد.
کاربرد: پروژه‌های خودرویی، تجهیزات پرتابل و لوازم جانبی خودرو.

3) استفاده در تست‌های صنعتی

در محیط کارگاهی یا آزمایشگاهی، گاهی لازم است یک برد یا ماژول را با ولتاژهای مختلف تست کنی. این ماژول به تو اجازه می‌دهد با انتخاب پد مربوطه، خروجی را روی 5، 9، 12، 15 یا 20 ولت بگذاری و رفتار مدار را بررسی کنی.
کاربرد: تست بردهای الکترونیکی، بررسی سازگاری ولتاژ و عیب‌یابی سریع.

4) راه‌اندازی یک پاوربانک یا ذخیره‌ساز انرژی

اگر یک سیستم ذخیره انرژی یا پاوربانک DIY داری و می‌خواهی خروجی ولتاژ آن را با استانداردهای مختلف هماهنگ کنی، این ماژول می‌تواند نقش یک رابط هوشمند را بازی کند. با تنظیم ولتاژ خروجی، می‌توانی آن را برای تغذیه تجهیزات مختلف آماده کنی.
کاربرد: پروژه‌های انرژی، باتری‌پک‌ها و سیستم‌های قابل‌حمل.

•

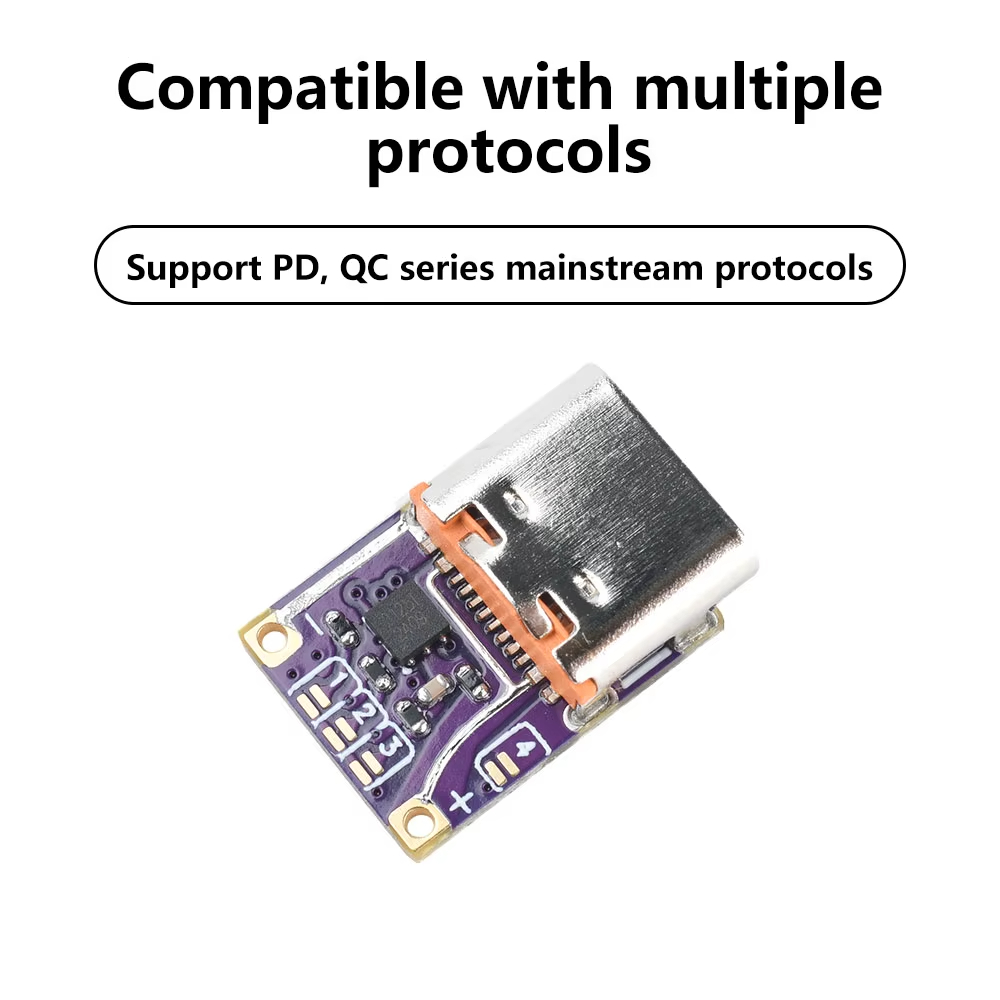

•  Multi-protocol compatibility: Supports mainstream fast charging protocols such as PD and QC series, with intelligent automatic identification and matching
•  Flexible switching design: Type-C interface + shorting pad, allowing easy adjustment of output voltage
•  Multi-scenario applications: Suitable for professional fields such as automotive, energy storage, and industrial testing
•  Automatic handshake stability: Protocol priority adaptive, ensuring efficient fast charging output for devices
•  High Current Support: Maximum 5A current, requires a compatible power supply to ensure efficient power delivery
• Parameter:
• Product Name: Fast Charging Module

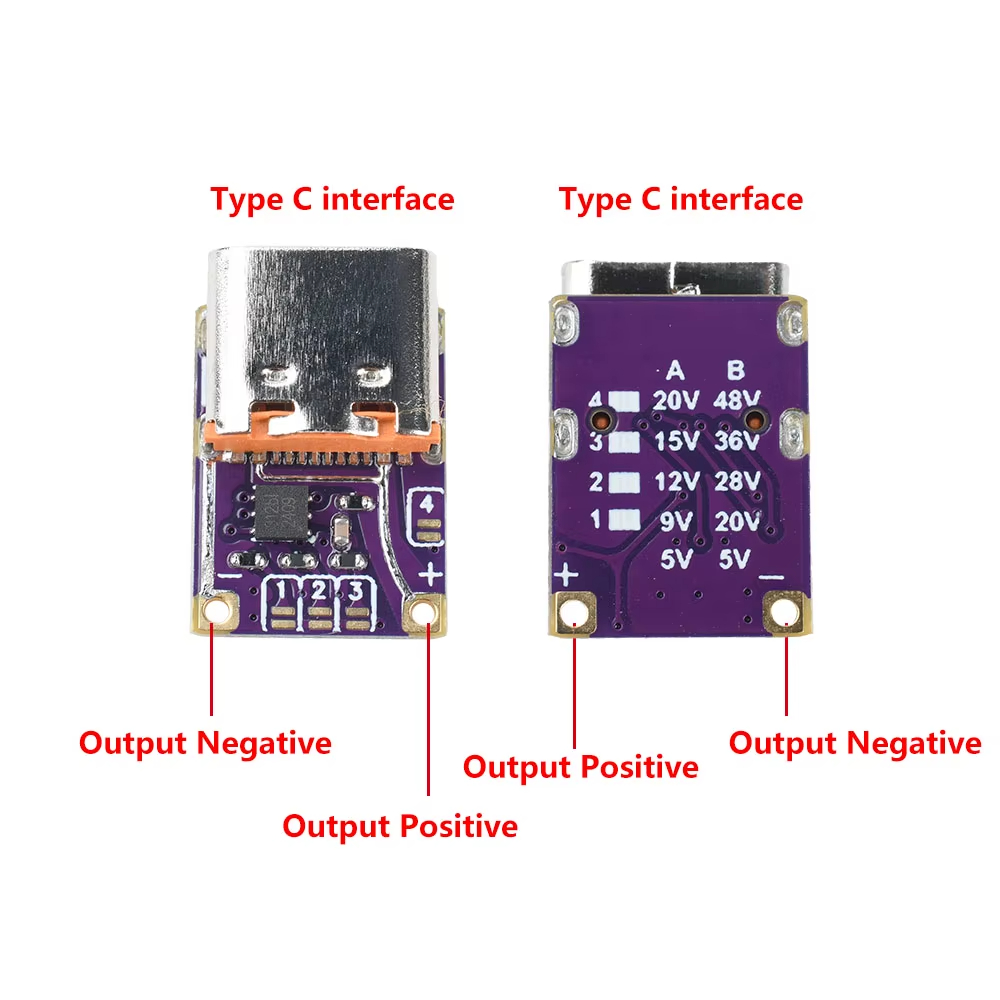

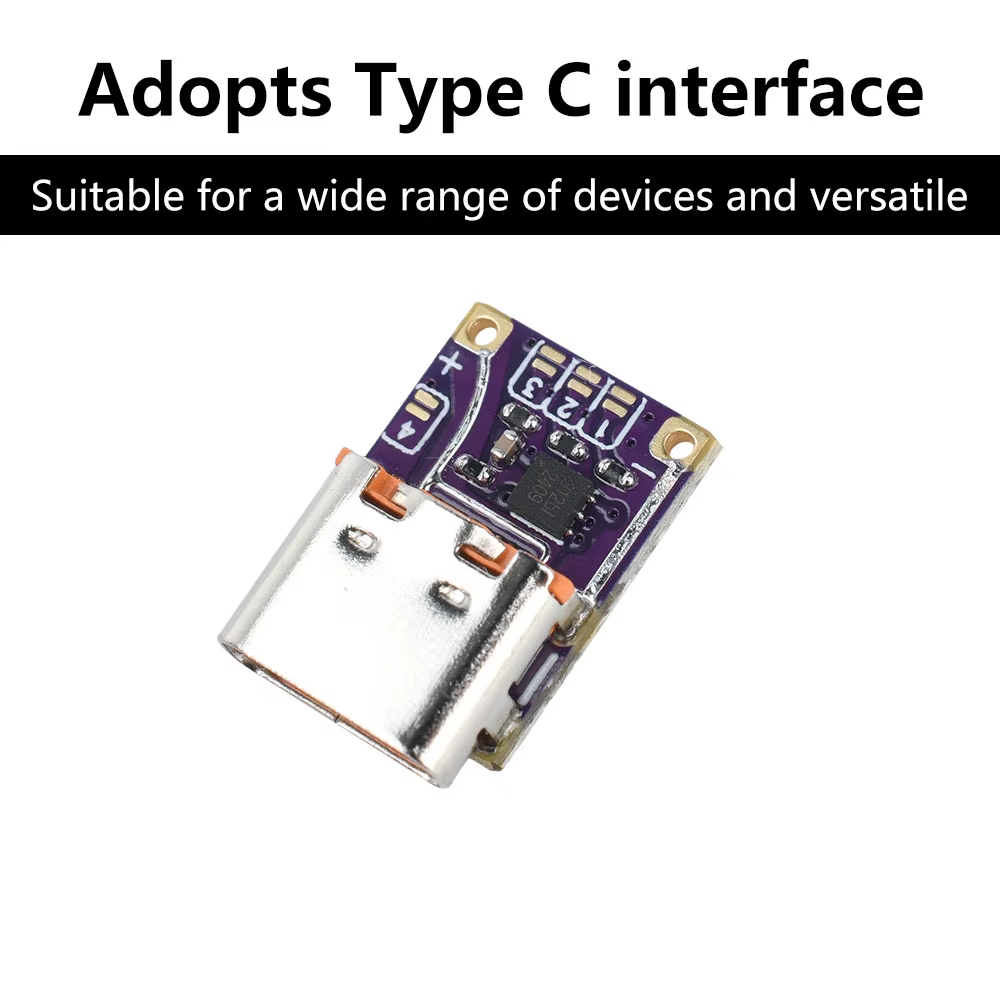

• Interface: Type-C interface
• Output Voltage:

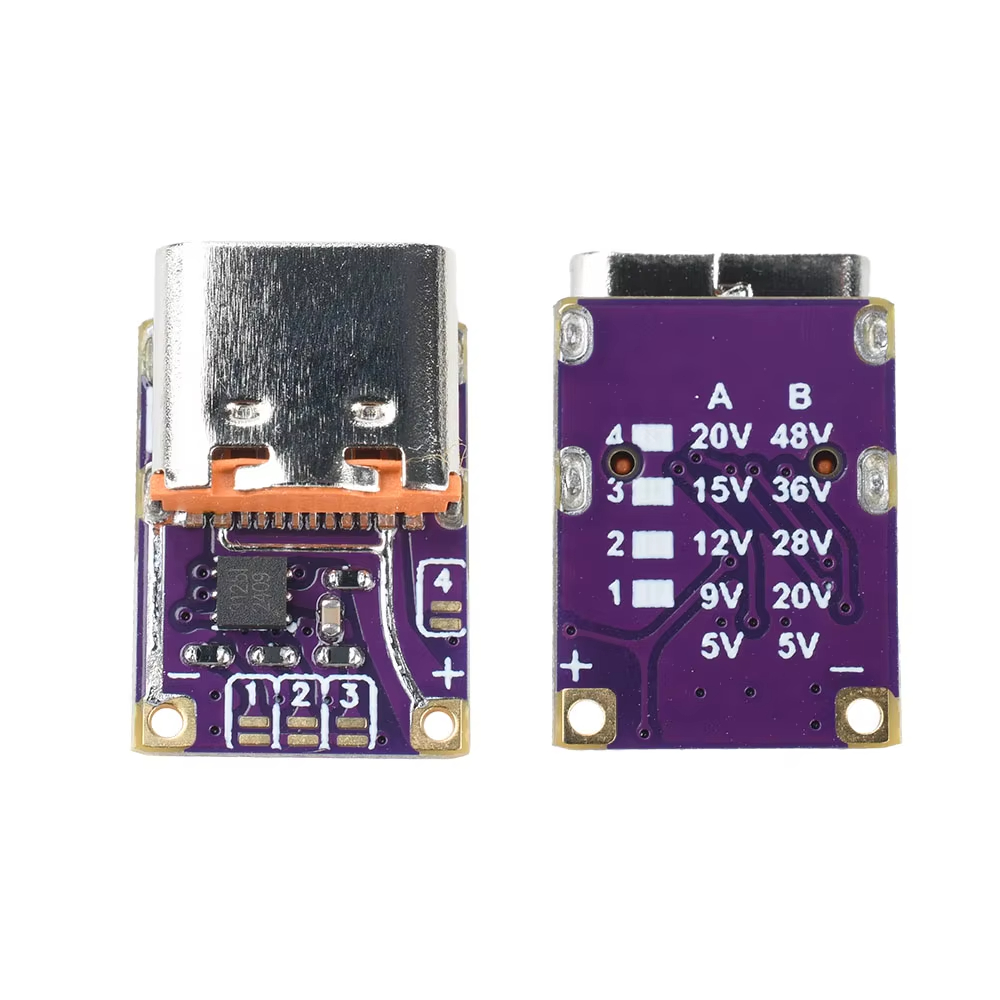

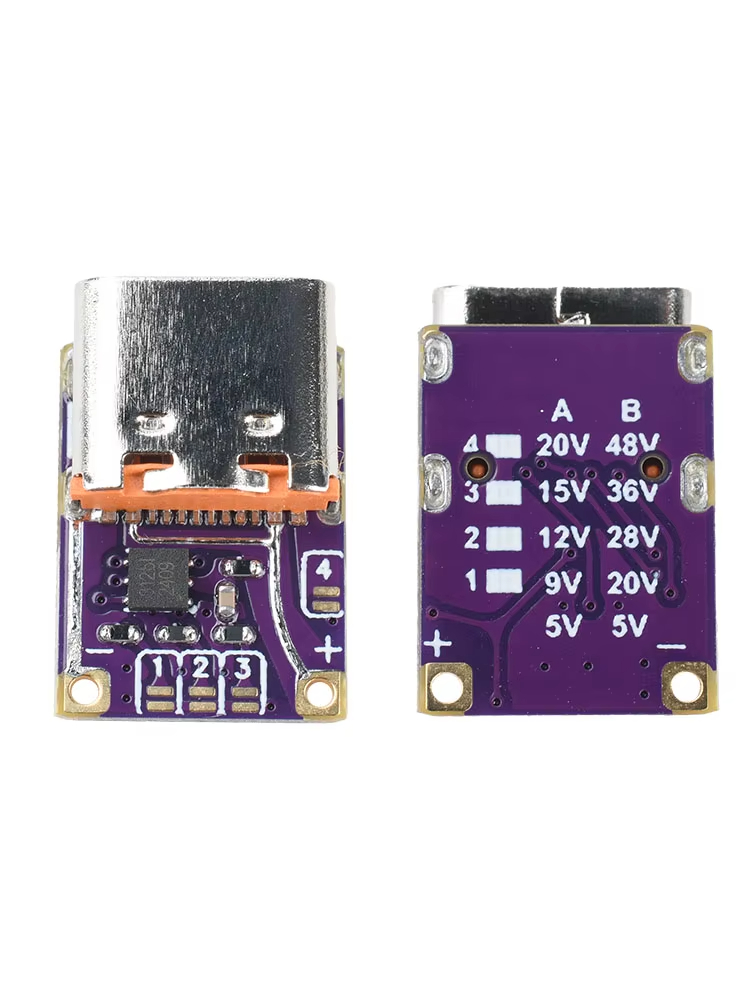

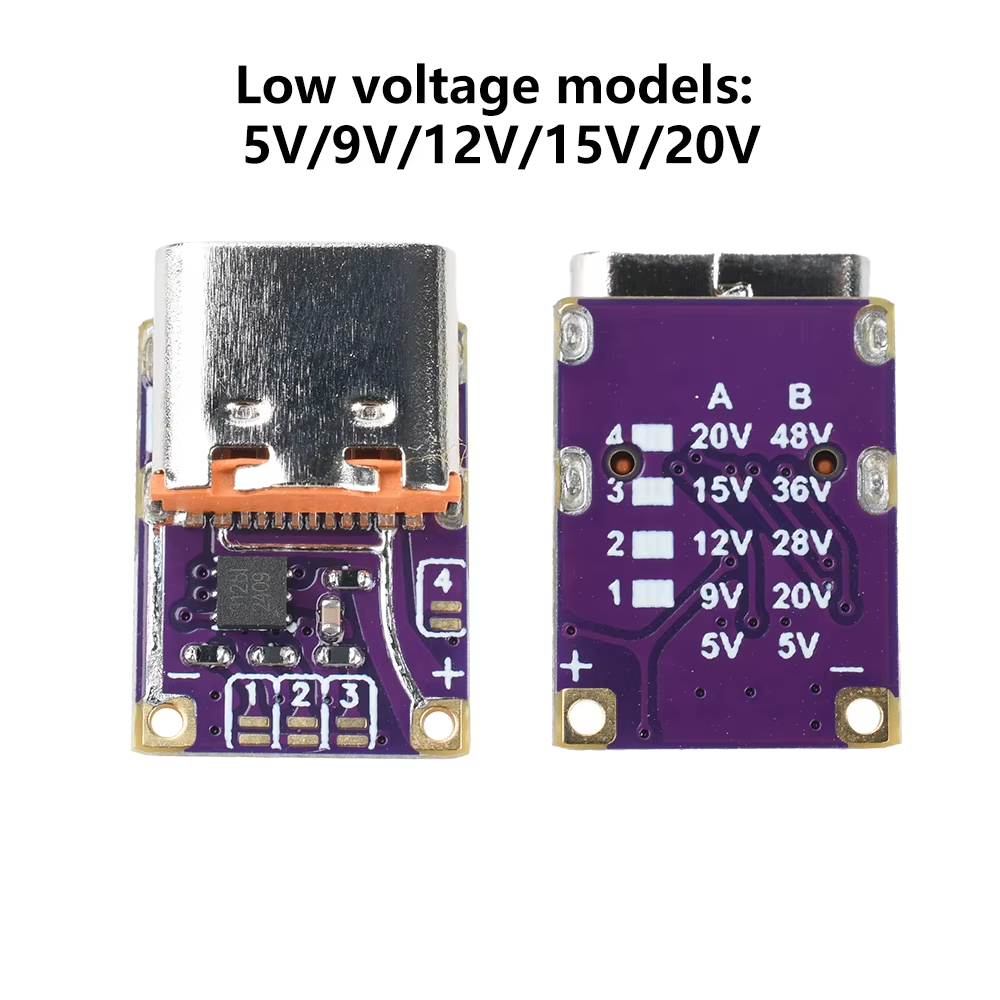

• Low-Voltage Model: DC 5V/9V/12V/15V/20V (default 5V output, other voltages can be switched via the shorting pad)
• High-voltage version: DC 5V/20V/28V/36V/48V (default 5V output, other voltages can be switched via shorting pads)
• Current: 5A (maximum), requires a power adapter or a power bank supporting the corresponding protocol
• Supported Protocols: PD 2.0, PD 3.0, PD 3.1, QC 2.0, QC 3.0, QC 4, QC 5
• Application Scope: Easy to use, widely applicable for wireless charging, Bluetooth speakers, in-vehicle devices, energy storage, industrial testing, and other applications
• Description:
• The module features a high-current design, capable of delivering up to 5A output current, and offers robust compatibility with fast-charging protocols such as PD 3.1 and QC 2.0. It can easily trick the charger into outputting the corresponding voltage and supports output voltages of 5V/9V/12V/15V/20V/28V/36V/48V. The module defaults to standard 5V output and uses a short-circuit switch for voltage selection. Users can manually short-circuit the switch to select the desired voltage. The module has downward compatibility; if the power supply device does not support the set voltage, it will output the closest available voltage.
• It adheres to protocol priority, automatically establishes a connection with the charger, and outputs the pre-set voltage. The decoder output cannot directly charge a phone. Please confirm that the output voltage matches the charging device's voltage requirements before charging.
• Explanation:
• For example, when the customer selects a 9V output fish bait, the front power head must comply with the PD9V or QC9V protocol; when the customer selects a 20V output fish bait, the front power head must comply with the PD9V or QC20V protocol.
• Note:
• The module does not have a step-up/step-down function. The power supply equipment must support the corresponding voltage in order to induce the corresponding voltage.

این ماژول شارژ سریع Type-C دقیقاً چه کاری انجام می‌دهد؟

این ماژول در واقع یک برد تبدیل و مذاکره ولتاژ شارژ سریع است. یعنی وقتی به یک شارژر یا پاوربانک سازگار با پروتکل‌های PD یا QC وصل می‌شود، می‌تواند ولتاژ موردنظر را از آن بگیرد و روی خروجی ارائه کند. نکته مهم اینجاست که این ماژول خودش ولتاژ را بالا یا پایین نمی‌برد؛ بلکه از شارژر می‌خواهد همان ولتاژی را که انتخاب کرده‌ای، تحویل بدهد. به زبان ساده، این برد مثل یک «مذاکره‌کننده» عمل می‌کند، نه یک مبدل ولتاژ مستقل. ⚡

این ماژول به درد چه کسانی می‌خورد؟

اگر بخواهم ساده بگویم، این ماژول برای هر کسی خوب است که با پروژه‌های الکترونیکی، تجهیزات خودرویی، تست صنعتی، اسپیکر بلوتوث، ذخیره‌ساز انرژی و سیستم‌های DIY کار می‌کند. مثلاً اگر بخواهی یک دستگاه 12 ولتی را با یک شارژر Type-C سازگار روشن کنی، این ماژول کار را خیلی تمیز و جمع‌وجور انجام می‌دهد. برای تعمیرکارها هم جذاب است، چون می‌توانند با ولتاژهای مختلف سریع تست بگیرند و تغذیه موقت بسازند.

آیا این ماژول می‌تواند هر شارژری را به خروجی دلخواه تبدیل کند؟

نه، و این نکته خیلی مهم است. این ماژول فقط وقتی می‌تواند ولتاژ خاصی را تحویل بگیرد که منبع ورودی هم از همان پروتکل و همان ولتاژ پشتیبانی کند. مثلاً اگر خروجی 12 ولت بخواهی، شارژر یا پاوربانک ورودی باید PD یا QC مناسب همان ولتاژ را داشته باشد. اگر نداشته باشد، ماژول معمولاً نزدیک‌ترین ولتاژ قابل‌دسترس را تحویل می‌دهد. پس این برد جادو نمی‌کند؛ فقط از توانایی‌های شارژر به شکل هوشمند استفاده می‌کند.

تفاوت نسخه ولتاژ پایین و ولتاژ بالا چیست؟

نسخه ولتاژ پایین معمولاً خروجی‌های 5، 9، 12، 15 و 20 ولت را پشتیبانی می‌کند. این مدل برای بیشتر کاربردهای عمومی، اسپیکرها، تجهیزات پرتابل و تست‌های معمولی کافی است. نسخه ولتاژ بالا هم علاوه بر این‌ها می‌تواند ولتاژهای 28، 36 و 48 ولت را هم درخواست کند، اما طبیعتاً فقط در صورتی که منبع ورودی از آن پشتیبانی کند.

اگر پروژه‌ات ساده است، نسخه ولتاژ پایین معمولاً انتخاب منطقی‌تری است. اگر با سیستم‌های حرفه‌ای‌تر، ذخیره انرژی یا تجهیزات خاص کار می‌کنی، نسخه ولتاژ بالا ارزش بررسی دارد.

آیا این ماژول برای شارژ مستقیم گوشی مناسب است؟

نه، مستقیم نه. این ماژول برای شارژ مستقیم گوشی طراحی نشده، بلکه برای دریافت و تبدیل پروتکل شارژ سریع به ولتاژ انتخابی استفاده می‌شود. گوشی‌های موبایل معمولاً مدیریت شارژ داخلی خودشان را دارند و اگر بخواهی با این برد مستقیماً به آن‌ها نیرو بدهی، باید خیلی دقیق مطمئن شوی که ولتاژ و جریان با نیاز دستگاه هماهنگ است. اگر اشتباه کنی، هم ممکن است شارژ درست انجام نشود، هم احتمال آسیب هست. پس اینجا باید با دقت جلو رفت.

حداکثر جریان خروجی ماژول چقدر است؟

این ماژول تا 5 آمپر را پشتیبانی می‌کند، ولی یک شرط مهم دارد: منبع ورودی هم باید توان لازم را داشته باشد. یعنی اگر شارژر یا پاوربانک تو برای این جریان یا آن پروتکل مناسب نباشد، نباید انتظار خروجی واقعی 5 آمپر داشته باشی. در عمل، جریان خروجی به کیفیت و توان منبع تغذیه ورودی، کابل و پروتکل هم وابسته است.

چطور ولتاژ خروجی را تنظیم می‌کنند؟

تنظیم ولتاژ در این ماژول خیلی سخت نیست. معمولاً روی برد پدهای اتصال کوتاه وجود دارد. با اتصال کوتاه همان پد مربوطه، ولتاژ خروجی روی مقدار دلخواه قرار می‌گیرد. حالت پیش‌فرض اغلب 5 ولت است و بعد با تغییر پدها می‌توانی به 9، 12، 15، 20 ولت و در نسخه‌های خاص بالاتر هم بروی. این روش برای پروژه‌های DIY خیلی خوب است، چون هم ساده است و هم به مدار پیچیده اضافی نیاز ندارد.

این ماژول چه تفاوتی با مبدل افزاینده یا کاهنده ولتاژ دارد؟

فرقش خیلی مهم است. مبدل افزاینده یا کاهنده ولتاژ خودش با مدار داخلی‌اش ولتاژ را تغییر می‌دهد، اما این ماژول ولتاژ را از طریق پروتکل شارژ سریع درخواست می‌کند. یعنی اگر شارژر پشتیبانی کند، خروجی همان‌جا گرفته می‌شود. پس این ماژول بیشتر یک decoder / trigger است تا یک DC-DC converter. همین تفاوت باعث می‌شود کارش دقیق، جمع‌وجور و مناسب استفاده‌های خاص باشد.

در چه پروژه‌هایی بیشترین کاربرد را دارد؟

کاربردش خیلی گسترده است، ولی چند مورد واقعاً پررنگ‌ترند:

• اسپیکر بلوتوث و دستگاه‌های صوتی پرتابل.
• تجهیزات خودرویی مثل فن کوچک، نمایشگر یا گجت‌های داخل ماشین.
• ال ای دی ها و COB های پر توان
• سیستم‌های ذخیره انرژی و باتری‌پک‌های DIY.
• تست صنعتی برای بررسی رفتار بردها در ولتاژهای مختلف.
• پروژه‌های الکترونیکی که نیاز به منبع Type-C دارند.

اگر بخواهم صادقانه بگویم، این ماژول بیشتر برای کسی جذاب است که می‌خواهد از یک شارژر مدرن Type-C، خروجی حرفه‌ای و قابل کنترل بگیرد.

آیا استفاده از آن امن است؟

اگر درست استفاده شود، بله. اما چون این ماژول با ولتاژهای مختلف سروکار دارد، باید قبل از اتصال به دستگاه مقصد، ولتاژ خروجی را دقیق بررسی کنی. اشتباه در انتخاب ولتاژ می‌تواند به بار آسیب بزند. همچنین چون ماژول با پروتکل شارژ سریع کار می‌کند، استفاده از کابل و منبع تغذیه مناسب هم مهم است. ایمنی در اینجا بیشتر به انتخاب درست برمی‌گردد تا خود ماژول.

اگر شارژر من پروتکل مناسب را نداشته باشد چه می‌شود؟

در این حالت ماژول نمی‌تواند ولتاژ دلخواهت را از آن «بگیرد». معمولاً یا روی 5 ولت می‌ماند، یا نزدیک‌ترین ولتاژ پشتیبانی‌شده را خروجی می‌دهد. این یعنی قبل از خرید، باید مطمئن شوی شارژر یا پاوربانک تو PD یا QC مناسب دارد. این نکته مخصوصاً برای ولتاژهای 15، 20، ولت خیلی مهم است.

آیا این ماژول برای پروژه‌های حرفه‌ای ارزش خرید دارد؟

بله، اگر پروژه‌ات به خروجی Type-C، ولتاژ قابل تنظیم، جریان بالا و حجم کم نیاز داشته باشد، این ماژول واقعاً ارزشمند است. به‌خصوص در فضاهای محدود، جایی که نمی‌خواهی از منبع تغذیه بزرگ یا مدار پیچیده استفاده کنی، این برد کار را خیلی راحت می‌کند. در پروژه‌های حرفه‌ای هم چون سریع و استاندارد است، هم در طراحی و هم در تست به درد می‌خورد.
