۱. خانواده PowerPathSW02؛ وقتی میخواهی حرفهای بازی کنی ⚡
به زبان ساده

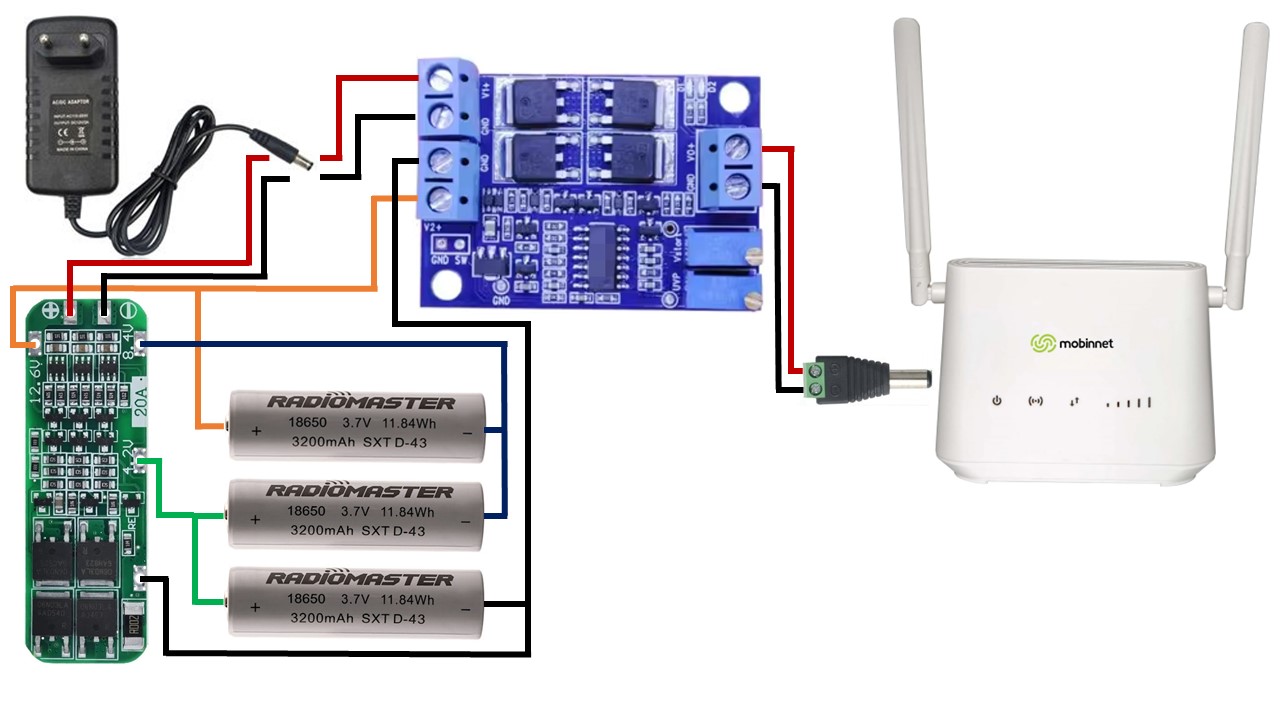

اگر بخواهیم جریان را مسیر جریان رو توی ذهن بکشیم، داستان اینطوری است:
- آداپتور ۱۲ یا ۲۴ ولت DC میشود منبع اصلی و میرود روی ورودی اول PowerPathSW02.
- پک باتری، مثلا ۳S یا ۴S لیتیوم با BMS و یک شارژر جدا، میشود منبع پشتیبان و میرود روی ورودی دوم.
- خروجی مشترک PowerPathSW02 هم میرود روی باس ۱۲ یا ۲۴ ولت رک، روتر، مودم و... .
خود این برد فقط یک کار را بلد است و همان را هم عالی انجام میدهد: بین دو منبع DC، بدون تقه و افت شدید ولتاژ، سوئیچ میکند. هیچ مدار شارژ داخلش نیست؛ یعنی شارژ پک باتری را باید جدا با BMS و شارژر انجام بدهید (در این مثال از ماژول محافظ شارژ باتری لیتیومی 3 سل 20A استفاده شده است).
یک مثال دستبهپیچگوشتی: مودم ۱۲V، جریان ۱A، پک ۳S ۱۸۶۵۰
سه تا سل ۱۸۶۵۰ با ظرفیت ۲۲۰۰mAh را سری میکنی → میشود پک ۳S با ظرفیت ۲٫۲Ah و ولتاژ اسمی حدود ۱۱٫۱V.
- ظرفیت انرژی تقریبی این پک حدود ۷۳Wh میشود .
- مودم ۱۲V، ۱A میکشد → یعنی توان حدود ۱۲ وات.
حالا اگر این ۷۳Wh را تقسیم بر ۱۲ وات کنی، روی کاغذ چیزی حدود ۶ ساعت بکاپ میبینی؛ در عمل با در نظر گرفتن تلفات، راندمان، افت باتری و حاشیه امن، روی ۴٫۵ تا ۵ ساعت حساب کن.
چه باتریای اینجا جواب میدهد؟
- اگر بحث رک و روترهای چندآمپری و رادیو است، ۳S۱P خیلی زود خسته میشود. اینجا بهتر است بروید سراغ ۳S2P تا هم جریاندهی امن بالاتر داشته باشی، هم بکاپ طولانیتر.
- برای یک مودم خانگی ۱۲V با مصرف ۱A، پک ۳S۱P با سلهای ۲۵۰۰–۳۰۰۰mAh کاملا قابل قبول است. اگر کاربر میگوید «من میخواهم ۸ ساعت بکاپ داشته باشم»، آن وقت پیشنهاد هولدر چندسل و موازیکردن روی هر رشته منطقی است.
بحث همیشگی گرما و سیمکشی
PowerPathSW02 از MOSFETهای Low Rds(on) استفاده میکند، یعنی افت ولتاژ و تلفاتش کم است؛ اما این معجزه نیست، فیزیک است. در جریانهای بالای ۱۰A:
- بهتر است روی پشت برد یا روی خود MOSFETها یک هیتسینک آلومینیومی کوچک با چسب سیلیکون بچسبانید.
- سیمهایی که ۱۰–۱۵A را تحمل میکنند، اگر نازک و بلند باشند، هم داغ میکنند، هم ولتاژ را میخوابانند. برای این سطح جریان، حداقل ۱٫۵ تا ۲٫۵mm² مسی و طول کوتاه، انتخاب امنتری است.
چند سناریوی واقعی
- مودم خانگی + روتر Wi‑Fi
آداپتور ۱۲V ۳A میشود منبع اصلی، پک ۳S با BMS میشود پشتیبان، PowerPathSW02 وسط این دو مینشیند. UVP را تقریبا روی ۱۰٫۵V و VSTART را روی حدود ۱۲V تنظیم میکنی تا باتری را تا ته له نکنی و سوئیچ رفتوبرگشتی هم نداشته باشی. - رادیو Outdoor و لینک نقطه به نقطه
اینجا معمولا ۲۴V بازی میکند. منبع اصلی: پاور ۲۴V صنعتی؛ پشتیبان: پک ۶S لیتیوم یا یک باتری سربی ۲۴V. PowerPathSW02 بین این دو، فیوز مجزا روی هر ورودی، سیمهای کوتاه و ضخیم، و خروجی مستقیم روی رادیوها و سوییچ. این چیدمان برای برجها و لینکهای جدی جواب میدهد. - DVR و چند دوربین ۱۲V مشترک
یک باس ۱۲V مرکزی درست میکنی، PowerPathSW02 را قبل از این باس میگذاری، منبع اصلی: پاور ۱۲V رک، منبع پشتیبان: پک یا باتری ۱۲V. در قطعی برق، کل باس روی باتری میافتد و NVR و دوربینها فقط یک اُفت کوتاه میبینند، نه ریست.
۲. خانواده UPS 12V‑36W / 3S 18650؛ مخصوص مودم و دوربین 🎯

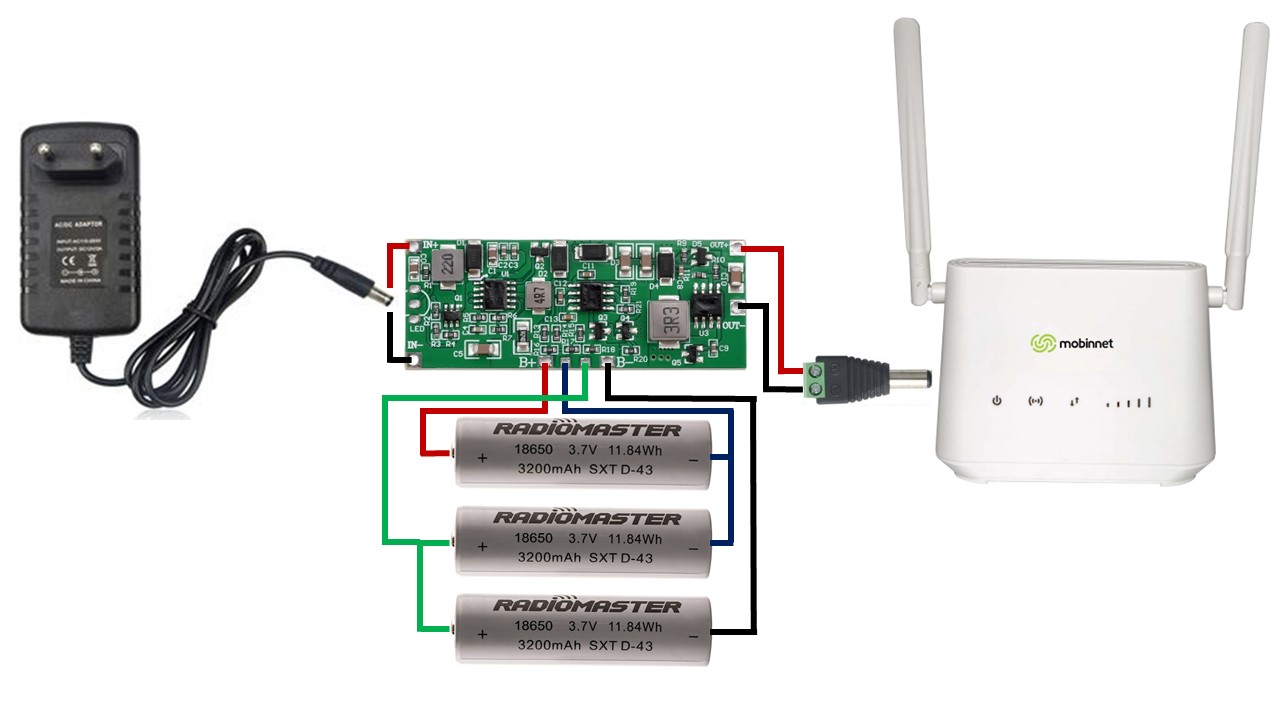

جریان برق اینجا چطوری میچرخد؟
داستان این برد راحتتر است:
- ورودی ۱۲V از آداپتور مودم یا یک منبع ۱۲ ولت → میرود روی ورودی برد UPS.
- پک ۳ سل ۱۸۶۵۰ → مستقیم روی ترمینال باتری این برد؛ خود برد شارژ و حفاظت را انجام میدهد.
- خروجی ۱۲V تثبیتشده → به مودم، روتر، دوربین، NVR کوچک و امثالهم وصل میشود.
پس اینجا بر خلاف PowerPathSW02، خود برد هم شارژر است، هم مبدل، هم سوئیچ.
همان سناریوی : مودم ۱۲V، ۱A، سه سل ۱۸۶۵۰
اگر دوباره همان پک ۳S با سلهای ۲۲۰۰–۲۶۰۰mAh را فرض کنیم:
- انرژی مفید چیزی در حدود ۷۰–۷۵Wh است.
- مصرف ۱۲ وات → روی کاغذ ۶ ساعت، در عمل با راندمان مبدل و تلفات و حاشیه امن، حدود ۴–۵ ساعت بکاپ معقول است.
اگر مصرف دو یا سه آمپر شد (مثلا DVR + چند دوربین + مودم)، این زمان تقریباً نصف یا یکسوم میشود؛ یعنی ۲–۳ ساعت.
چه سلولی را پیشنهاد بدهیم؟
- برای بارهایی نزدیک ۳A، ۳S۱P تحت فشار است؛ پیشنهاد منطقی ۳S2P است (شش سل). هم گرما بهتر پخش میشود، هم زمان بکاپ بهطور محسوسی بالا میرود.
خنککاری و سیمکشی
- این برد تا ۳A روی ۱۲V را هدف گرفته؛ برای این سطح، سیم ۰٫۷۵ تا ۱mm² کافی است، به شرط اینکه مسیرها کوتاه و ترمینالها محکم باشند.
- در بارهای نزدیک ۳A، خود برد کمی گرم میشود؛ اگر داخل باکس پلاستیکی میرود، چند سوراخ تنفسی کوچک روی باکس، میتواند تفاوت ایجاد کند.
چند سناریوی آمادهمصرف
- مودم خانگی ۱۲V ۱A
پک ۳S۱P با سلهای حدود ۲۵۰۰mAh → ۴–۵ ساعت بکاپ. برای اینترنت خانگی و کار اداری بیشتر وقتها کافی است. - مودم + روتر Mesh یا اکسس پوینت
اگر مجموع جریان به ۲A نزدیک شود، زمان بکاپ نصف میشود؛ در این حالت، پیشنهاد امنتر استفاده از پک ۳S2P است تا در حد ۳–۴ ساعت روی UPS بمانی. - NVR کوچک + دو دوربین ۱۲V
مصرف احتمالی ۲٫۵–۳A. این برد میتواند چند ساعت برق اضطراری بدهد و برای قطعهای چندساعته شهری، کاملاً کارراهانداز است.
۳. خانواده UPS Type‑C 15W؛ وقتی عاشق USB‑C هستی 🔌
جریان مسیرش را چطور پیدا میکند؟
خب اینجا ورودی کلاسیک ۱۲V نداریم:
- ورودی از شارژر USB‑C یا پاوربانک Type‑C میآید → روی ورودی برد UPS مینشیند.
- دو سل باتری ۱۸۶۵۰ به ترمینال باتری وصل میشود.
- خروجی ثابت ۱۲V (یا ۹/۱۲V بسته به برد) → میرود به مودم، روتر، رزبریپای، مینیPC و…
خود برد وظیفه شارژ، حفاظت، بوست و سوئیچ خودکار بین ورودی و باتری را برعهده دارد.
همان مثال مودم ۱۲V، ۱A با ۲–۳ سل ۱۸۶۵۰
اگر برد اجازه استفاده از چند سل را بدهد، میشود تقریبا همان محاسبات قبل را داشت: با 2 سل مناسب، روی ۴–۶ ساعت بکاپ برای ۱۲W میشود حساب کرد، با این تفاوت که ورودی شارژ را از دنیای 5 ولت USB‑C میگیری.
داستان باتری اینجا چیست؟
- ، جریان دشارژ روی سل بالا میرود؛ بهتر است سراغ سلهایی بروی که دشارژ ۳–۴A را رسمی تحمل میکنند.
- برد تکسل است و خودش ۳٫۷ را به ۱۲ ولت بوست میکند و امکان موازی کردن وجود دارد، استفاده از دو سل موازی هم عمر باتری را بهتر میکند، هم گرما را پایینتر میآورد.
این خانواده به درد چهکسی میخورد؟
- مودم ۱۲V + پاوربانک Type‑C
اگر کاربر از آن دسته است که همیشه پاوربانک توی کیفش دارد، این ترکیب عالی است. برق شهر که میرود، پاوربانک همچنان به برد نیرو میدهد، برد هم بدون مکث روی باتری و بوست خروجی را حفظ میکند. - رزبریپای یا روترهای کوچک ۱۲V زیر ۱A
برای یک نود سرور خانگی، سیستم اتوماسیون کوچک یا نود IoT، همین UPS Type‑C سبک و جمعوجور هم کافی است. - کسانی که نمیخواهند با برقکاری درگیر شوند
بدون سر و کله زدن با سیمکشی منزل، فقط با یک شارژر USB‑C و این برد، میتوان یک UPS ساده برای مودم ساخت.
۴. خانواده شارژ/بوست تکسل ۱۸۶۵۰ و کابل USB بوست؛ سبک، ارزان، موقت 💡
ماژول شارژ/بوست تکسل
جریان به این شکل است:
- ورودی ۵V USB یا ۴٫۵–۸V → ماژول شارژ.
- یک سل ۱۸۶۵۰ روی برد مینشیند.
- خروجی قابل تنظیم ۵/۹/۱۲V → به مودم کوچک، برد توسعه، سنسورها و… میرود.
برای مودم ۱۲V ۱A، این برد در مرز توان خودش است:
- باید از یک سل حدود ۱۲ وات بکشی، یعنی جریان دشارژ سل در محدوده ۳–۴A یا بیشتر خواهد بود؛ برای خیلی از سلهای ارزان این وضعیت ایدهآل نیست.
- نتیجه؟ برای مودمهای سبک، مثلاً ۱۲V با ۰٫۵A و بکاپ کوتاه ۱–۲ ساعته، قابل قبول است. برای مصرفهای جدیتر، بهتر است بروی سراغ پک ۳S یا چند سل موازی.
کابل USB بوست ۵→۹/۱۲V
نمودارش خیلی ساده است:
- پاوربانک ۵V → ورودی کابل بوست.
- خروجی کابل: ۹ یا ۱۲V تا حدود ۱A → به مودم سبک، دوربین کوچک یا کارتخوان میرسد.
اینجا بهجای باتری، باید «بار» را انتخاب کنی
- چون منبع اصلی پاوربانک است، باید مطمئن شوی پاوربانک در جریانهای ۱٫۵–۲A کم نمیآورد، خاموش نمیشود و ولتاژ را نمیاندازد. پاوربانکهای ارزان اینجا ممکن است اذیت کنند.
- برای مودمهایی که روی آداپتور ۱۲V ۱A یا بیشتر نوشته شده، بهتر است این راهحل فقط نقش نجاتدهنده موقت و تستی را بازی کند، نه UPS ثابت.
گرما و سیم
- کابلهای بوست آماده معمولاً روی پوسته نازکاند؛ رد کردن نزدیک ۱A روی ۱۲V، آن هم طولانیمدت، میتواند کانکتور USB و خود مبدل را گرم کند.
- پیشنهاد خوب این است که این راهحل مناسب تست، استفاده کوتاه، یا بارهای سبک است، نه برای رنج بالای جریان.
چند مثال واقعی
- مودم کوچک ۹ یا ۱۲V با جریان تا ۰٫۵A
پاوربانک ۱۰۰۰۰mAh + کابل بوست → چند ساعت کار میکند و برای قطعیهای کوتاه شهری کاملاً کافی است. - کارتخوان و POS
خیلی از کارتخوانها با ۹ یا ۱۲V و جریان متوسط کار میکنند؛ در یک مغازه کوچک، پاوربانک + کابل بوست میتواند نقش UPS ارزان و قابلحمل را بازی کند. - پروژههای DIY و تست میدانی
فرض کن میخواهی بیرون از محل کار یک روتر، ماژول GSM یا رادیوی کوچک را تست کنی؛ پاوربانک و کابل بوست، بدون هیچ آداپتور اضافهای، برای همین داستان عالی است.
اگر جریان بالا و سیستم حساس داری سراغ PowerPathSW02 میروی، اگر مودم و دوربین معمولی داری، ماژول UPS ۱۲V‑۳۶W منطقی است، اگر عشق USB‑C است، Type‑C UPS را برمیداری، و اگر فقط یک راهحل ساده و موقت میخواهی، از ماژولهای تکسل و کابل بوست کمک میگیرید.
