در پروژههای تخصصی، تجهیزات قابل حمل، ساخت پاوربانک حرفهای و دستگاههای ذخیره انرژی، انتخاب شارژر مناسب و امن برای باتری لیتیومی اهمیت بسیار زیادی دارد. این مقاله به بررسی دقیق و اختصاصی دو محصول محبوب فروشگاه الکترواکسپرس میپردازد که تحت عنوان Type-C 2/3S BMS 15W IP2326برد بنفش و شارژر Type-C 2/3S BMS 15W با بالانسر و شارژ سریع به فروش میرسند و مناسب باتریهای دو سل و سه سل لیتیومیون هستند.

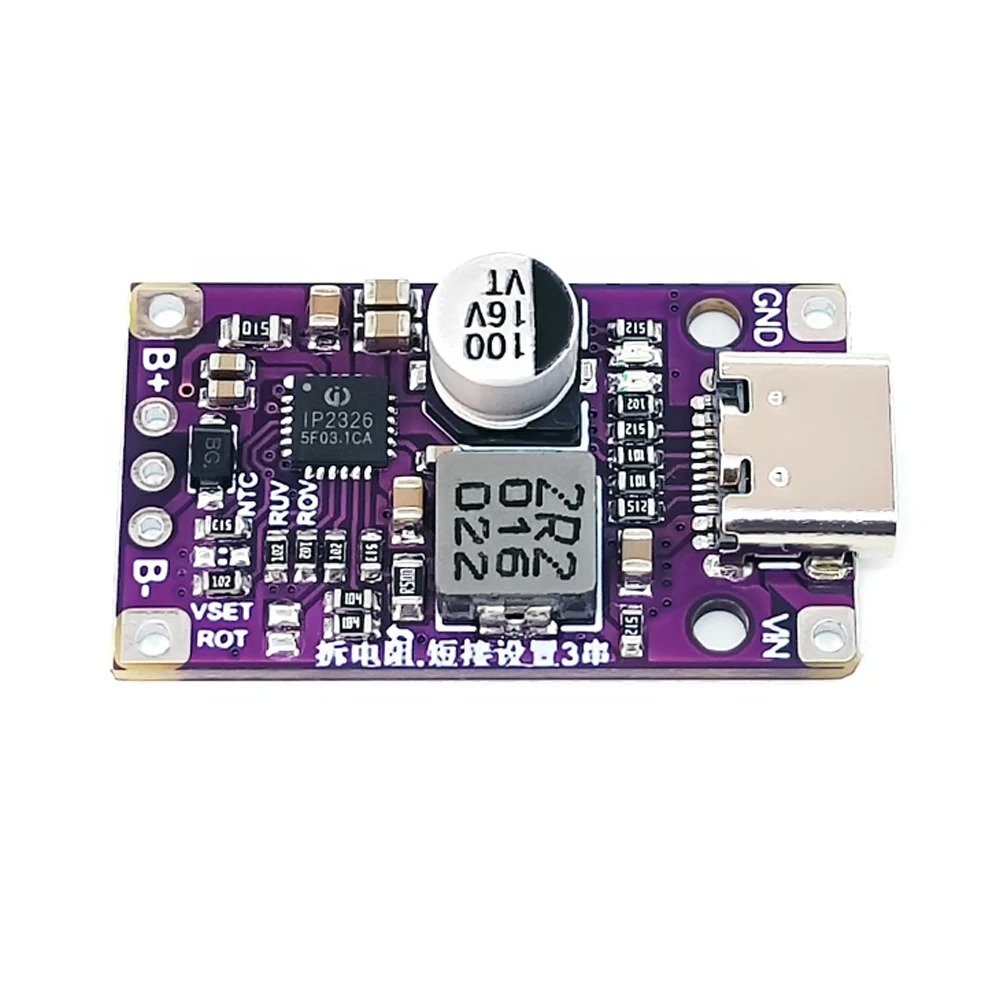

1. بررسی جزئیات محصول اول: ماژول شارژر باتری لیتیومی 2سل و 3 سل Type-C 2/3S BMS 15W IP2326 (برد بنفش)
عملکرد پایه و اجزای داخلی
این ماژول با ورودی 5 ولت از طریق درگاه USB Type-C یا لحیم کردن پدها، میتواند باتریهای لیتیومی را به صورت پیشفرض برای دو سل (8.4V) و با تغییر مقاومت و جامپر برای سه سل (12.6V) شارژ کند.
اجزای اصلی این برد عبارتاند از:
- چیپ کنترل و شارژ لیتیومی با سیستم مدیریت باتری (BMS): جلوگیری از شارژ بیش از حد، جلوگیری از تخلیه عمیق سلها، بالانس جریان بین سلولها.
- ورودی Type-C: اتصال سریعتر و مطمئنتر با قابلیت پشتیبانی از مدار شارژ سریع QC.
- ترمیستورها و سنسورهای دمای داخلی: تنظیم عملکرد براساس دمای محیط و سلها و افزایش ایمنی شارژ.
- مقاومتهای قابل تنظیم: برای کنترل جریان شارژ (ISET)، تنظیم زمان تایماوت شارژ (ROT) و تنظیم ولتاژ قطع شارژ هر سلول (VSET).
ویژگیهای منحصر به فرد:
- بالاترین بازده شارژ (94%)، مصرف کم انرژی در حالت آماده به کار
- چراغهای LED سه رنگ برای نمایش وضعیت شارژ:
- قرمز: شارژ در حال اجرا
- آبی: شارژ کامل شده است
- آبی چشمکزن: خطا در ولتاژ یا اتصال اشتباه، دما یا محافظت دستگاه فعال است.
- ابعاد جمعوجور (50×23 میلیمتر): قابل نصب در انواع کیس و پاوربانکهای سفارشی
- خازن الکترولیت بزرگ 100μF/16V که روی برد بنفش دیده میشود، نقش کلیدی در عملکرد و پایداری مدار شارژ دارد. مهمترین وظایف این خازن عبارت است از:
- فیلتر کردن ریپل (نوسانات) ولتاژ خروجی: هر مدار شارژر، مخصوصاً با مدار سوییچینگ، دارای ریپل در خروجی است. این خازن با ظرفیت نسبتاً بالا، ریپل و نویز ولتاژ خروجی را کاهش میدهد تا شارژ سالم تر و پایدارتر به باتری منتقل شود.
- حفاظت از قطعات حساس: با جذب نوسانات ناخواسته و پالسهای لحظهای، از چیپ شارژر و سلولهای لیتیومی در برابر شوک لحظهای جریان محافظت میکند.
- پایداری عملکرد در جریانهای زیاد شارژ: وقتی شارژر جریان زیاد به باتری اعمال میکند (مثلاً هنگام شارژ سریع)، خازن بزرگ به تثبیت ولتاژ و جلوگیری از افت یا افزایش ناگهانی کمک میکند.
- افزایش طول عمر باتری: شارژ پایدار و بدون نوسانات باعث کاهش استرس سلها و افزایش عمر موثر باتری لیتیومی میشود.
- پشتیبانی از عملکرد صحیح مدار سوییچینگ: مدار شارژر به دلیل سوئیچینگ سریع ممکن است نویز تولید کند که این خازن بخش مهمی از دفع این نویزها و افزایش راندمان کل سیستم است.
- جمعبندی:
وجود این خازن الکترولیت، کیفیت شارژ را بهبود داده و باعث شارژ مطمئنتر، کمریپلتر و ایمنتر برای باتریهای لیتیومی میشود. مخصوصاً در بردهایی با جریان شارژ بالا و شارژ سریع، نقش این قطعه بسیار حیاتی و تعیین کننده است. در طراحیهای حرفهای، انتخاب و نصب خازن مناسب یکی از فاکتورهای کلیدی برای افزایش کارایی مدار شارژر است.
حفاظتهای داخلی پیشرفته
- حفاظت در برابر اضافهبار خروجی
- حفاظت در برابر اضافهولتاژ و اتصال کوتاه
- سیستم بالانس سلها برای افزایش عمر باتری و جلوگیری از خراب شدن سلهای ضعیف
- تنظیم دقیق تایمر شارژ:
- مقاومت 68K -> تایمر 4 ساعت
- مقاومت 120K -> تایمر 12 ساعت
- بدون مقاومت -> تایمر 24 ساعت (آزاد)
تنظیمات شخصیسازی
- تغییر جریان شارژ: با تغییر مقاومت ISET روی ماژول (فرمول جریان = 90000 تقسیم بر مقدار مقاومت بر حسب اهم)
- تنظیم ولتاژ شارژ کامل هر سلول: با تغییر مقاومت روی Vset مطابق جدول کاربردی در دفترچه راهنما
مثال کاربردی پیشرفته
ساخت پاوربانک حرفهای دو سل و یا شارژر های حرفه ای با قابلیت شارژ سریع (15 وات)، بالانس سلول و حفاظت خودکار در برابر حاملهای سنگین و دمای بالا برای استفاده در تجهیزات اضطراری، ربات حرفهای یا روشنایی قابل حمل.

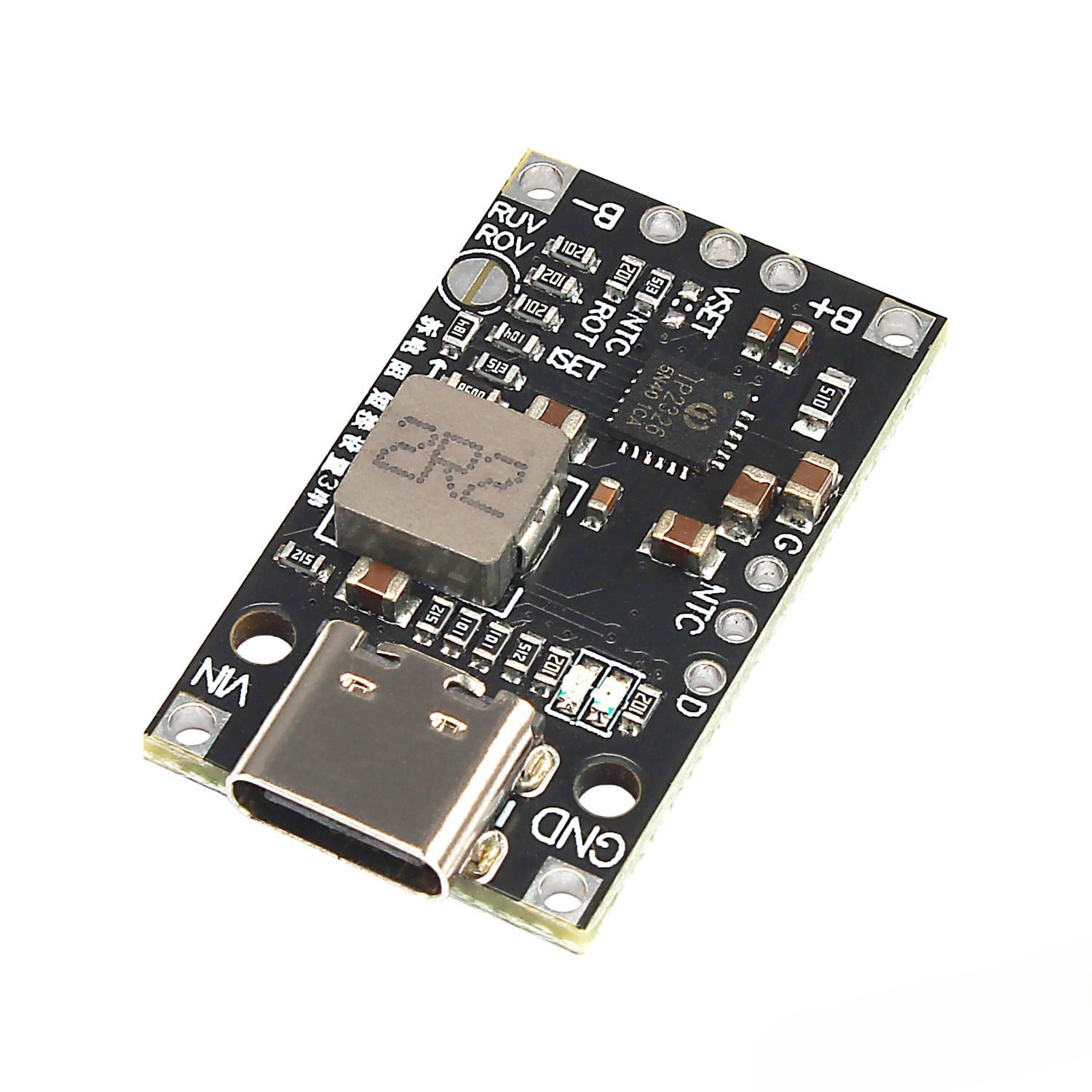

2. بررسی جزئیات محصول دوم: ماژول شارژر Type-C 2/3S BMS 15W با محافظ و بالانسر باتری
ساختار داخلی و نحوه راهاندازی
این ماژول شارژر با ورودی 5 ولت Type-C طراحی شده و باتریهای دو سل (8.4V) و سه سل (12.6V) را، با قابلیت تعویض سختافزاری برای سه سل، به صورت ایمن شارژ میکند.
- چیپ BMS داخلی: بالانس سلولها، کنترل ولتاژ و ایمنی در برابر دشارژ و شارژ بیش از حد
- ال ای دیهای وضعیت: مشابه محصول اول در عملکرد (شارژ در حال اجرا، کامل، خطا)
- ابعاد (50×23 میلیمتر): مناسب طراحی صنعتی، ماژولهای ذخیره انرژی و تجهیزات پزشکی قابل حمل
تنظیمات تخصصی
- شارژ سریع تا 15 وات با بازده 94%
- محدوده جریان شارژ قابل تنظیم با تعویض مقاومت ISET
- پشتیبانی از تایمر شارژ با مقاومت مشخص برای زمانبندی دقیق
- چراغ وضعیت آبی چشمکزن: عملکرد محافظتی، خطای ولتاژ یا اتصال اشتباه باتری
- دمای کاری گسترده (منفی 40 تا مثبت 80 درجه سانتیگراد): مقاومت بالا در محیطهای صنعتی و آزمایشگاهی
حفاظتها و مزایای ویژه
- حفاظت در برابر اورشارژ، اتصال کوتاه، اضافه جریان، و ولتاژ غیرمجاز؛ تمام مراحل شارژ با نظارت مستمر سنسورها انجام میشود.
- تشخیص و رفع ناترازی سلولهای باتری برای افزایش عمر مفید
- تنظیم جریان شارژ بر حسب نیاز پروژه و نوع سلول
- قابلیت سفارشیسازی تایمر شارژ برای کنترل دقیق مدت زمان شارژ در مصارف حساس
مثال کاربردی تخصصی
ساخت سیستم ذخیره انرژی برای تجهیزات پزشکی قابل حمل یا رباتهای با مصرف شارژ بالا، با ایمنی کامل بواسطه بالانسر سل و کنترل دما، مناسب پروژههای DIY و صنعتی پیشرفته.

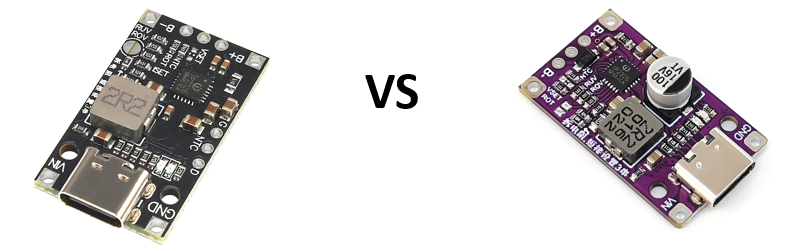

جدول مقایسه جزئیات فنی محصولات
| Type-C 2/3S BMS 15W(برد بنفش) | Type-C 2/3S BMS 15W | |
|---|---|---|
| ولتاژ ورودی | ۵V (Type-C/پد) | ۵V (Type-C) |
| ولتاژ خروجی شارژ | ۷.۴V/۱۱.۱V | ۸.۴V/۱۲.۶V |
| جریان شارژ (قابل تنظیم) | ۱.۵A/۱A | تا ۱.۵A |
| توان شارژ | ۱۵ وات | ۱۵ وات |
| بازدهی | ۹۴٪ | ۹۴٪ |
| کلید تنظیم تایمر شارژ | دارد (با مقاومت ROT) | دارد (با مقاومت ROT) |
| تنظیم جریان شارژ | دارد (با مقاومت ISET) | دارد (با مقاومت ISET) |
| حفاظت خروجی | اضافهبار، اتصال کوتاه، دما | اضافهبار، اتصال کوتاه، دما |
| بالانسر سلولی (BMS) | داخلی (مدیریت و افزایش عمر) | داخلی (مدیریت و افزایش عمر) |
| نشانگر LED وضعیت | قرمز، آبی، آبی چشمکزن | قرمز، آبی، آبی چشمکزن |
| ابعاد | ۵۰×۲۳ میلیمتر | ۵۰×۲۳ میلیمتر |
| دمای کاری | ۴۰- تا ۸۰+ | ۴۰- تا ۸۰+ |
| کاربرد | پاوربانک، دستگاه اضطراری ،صنعتی، رباتیک | پزشکی، رباتیک، روشنایی |
| تصاویر |  |  |
نکات کلیدی برای خرید تخصصی و استفاده بهتر از ماژولها
- تشخیص تعداد سل باتری: انتخاب ماژول مطابق سلول باتری (2 یا 3 سل) و راهاندازی طبق دفترچه راهنما
- تعیین جریان شارژ مناسب: با تنظیم مقاومت ISET برای طول عمر بیشتر و ایمنی سلولها
- فناوری بالانسر BMS: برای جلوگیری از سوختن سلول ضعیف و افزایش عمر کل باتری
- استفاده از تایمر شارژ برای کنترل ایمنی و صرفهجویی انرژی
- نظارت بر LEDهای وضعیت برای تشخیص سریع خطا یا اتمام شارژ
در نهایت، هر دو ماژول با سیستم مدیریت هوشمند، بازده بالا، حفاظت کامل و قابلیت سفارشیسازی جریان و تایمر شارژ بهترین انتخاب برای پروژههای صنعتی، پزشکی، DIY و ساخت پاوربانک حرفهای هستند. با رعایت نکات فنی، ایمنی و استفاده از راهنمای تنظیمات داخلی، بهترین عملکرد و طول عمر باتری را در اختیار خواهید داشت.
