این ماژول یک افزاینده و رگولاتور ولتاژ DC به DC جمع و جور است که برای پروژه های تخصصی شما طراحی شده است و میتوانید با اعمال 3.7 تا 5 ولت به ورودی از 5 تا 12 ولت خروجی از این ماژول بگیرید. تنظیم ولتاژ در این ماژول بسیار راحت بوده و برخلاف ماژول های مبدل ولتاژ رایج، بجای چرخاندن مولتی ترن با اتصال دو پایه به یکدیگر ولتاژ خروجی را تنظیم کنید. این تفاوت باعث ثبات ولتاژ خروجی و عدم نیاز به ولت متر برای تنطیم ولتاژ خروجی است.
- ولتاژ ورودی: 3 تا 5.5 ولت
- ولتاژ خروجی: 5V/ 8V/ 9V/ 12V (قابل تنظیم)
- حداکثر جریان خروجی: 5V 1.5A | 8V 1.2A | 9V 1.2A | 12V 1A
- توان: 10 وات
- ابعاد:

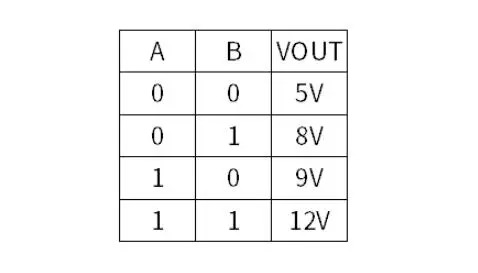

جدول تنظیم ولتاژ
مطالب مرتبط :
محاسبه توان و آمپر ورودی برای ماژول افزاینده ولتاژ
- Basic Parameters
- Input voltage range: 3V~5.5V, the input voltage should be lower than the set output voltage. Output voltage can be set to 5V/8V/9V/12V, default 5V.
- Output capacity:When inputting with 3.6V battery,it can output 5V1.5A,8V1A,9V1A,12V0.8A;When inputting with 5V,it can output 8V1.2A,9V1.2A,12V1A,
- 12V1A.
- When default 5V output, LED indicator consumes about 1mA (input current about 3mA). If the indicator is turned off, the input current is <1mA at no load.
