قطعی برق برای خیلیها یعنی قطع شدن اینترنت، ریست شدن روتر و مودم و حتی اختلال در دوربینها و دستگاه کارتخوان؛ بههمین خاطر «UPS مخصوص روتر و مودم» اینروزها تبدیل به یک نیاز جدی شده است. در الکترو اکسپرس چند راهحل مختلف برای ساخت برق اضطراری DC وجود دارد؛ از سوئیچ دو منبع حرفهای PowerPathSW02 با ساختار Ideal Diode و جریان ۱۵ آمپر تا ماژولهای UPS آماده ۱۲ ولت مبتنی بر باتریهای ۱۸۶۵۰ و حتی ماژولهای بوست و شارژ کوچک که با یک پاوربانک ساده، مودم را روشن نگه میدارند. در این مقاله، این پنج محصول را از نظر محدوده ولتاژ و جریان، نوع باتری، زمان سوئیچ، پیچیدگی نصب و مناسببودن برای سناریوهای مختلف (مصرف خانگی، اداری و رک مخابراتی) مقایسه میکنیم تا ببینی برای پروژه تو کدام گزینه منطقیتر است و چگونه میتوان با کمترین هزینه، یک UPS DC مطمئن و جمعوجور برای روتر و مودم ساخت.
معرفی ۵ برد (ماژول) مناسب UPS روتر/مودم
در الکترو اکسپرس الان هم «برد سوئیچ دو منبع DC با Ideal Diode» و هم چند ماژول UPS و بوست و شارژ باتری 18650 برای ساخت منبع تغذیه بدون وقفه ۹ و ۱۲ ولت موجود است.
این ترکیب به کاربر کمک میکند از پروژه ساده پاوربانکمانند تا UPS حرفهای رک مخابراتی را پوشش بدهد.

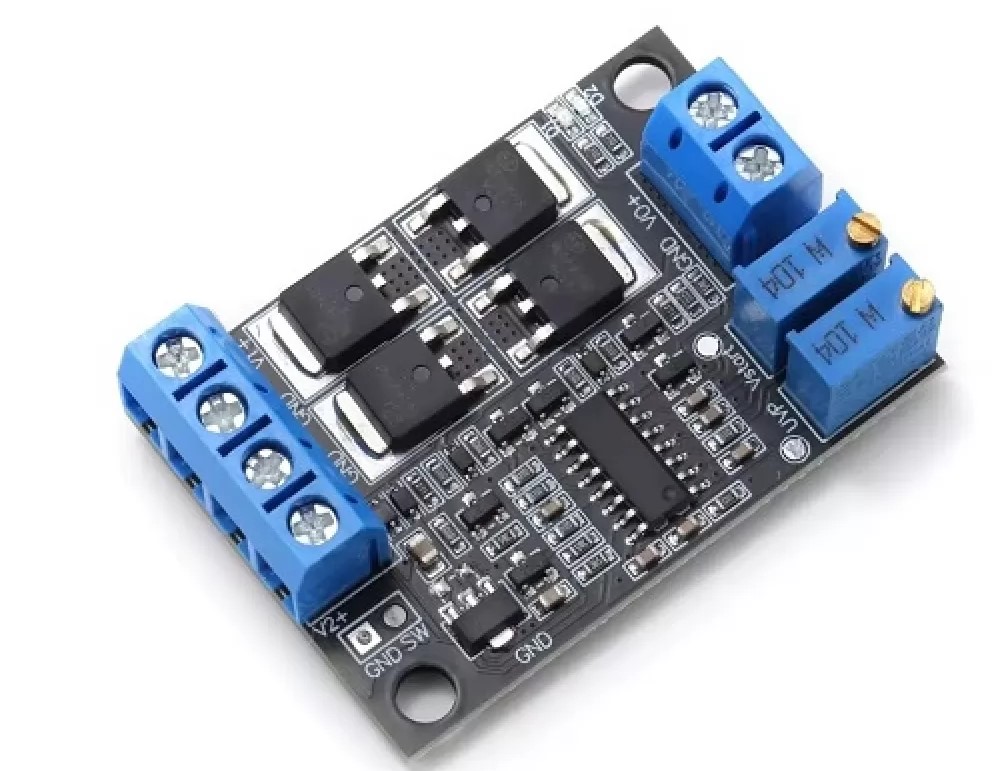

PowerPathSW02 – سوئیچ دو منبع 6–36V / 15A
مناسب ریداندنت کردن دو منبع ۱۲ یا ۲۴ ولت (آداپتور + پک باتری)، با زمان سوئیچ حدود ۰٫۱ms، جریان تا ۱۵A و افت ولتاژ بسیار کم بهخاطر MOSFET های ideal diode.
پتانسیومترهای UVP و VSTART امکان تنظیم آستانه قطع کمولتاژ و ولتاژ بازیابی منبع اصلی را میدهند، که برای حفاظت باتری و جلوگیری از سوئیچینگ رفتوبرگشتی مهم است.

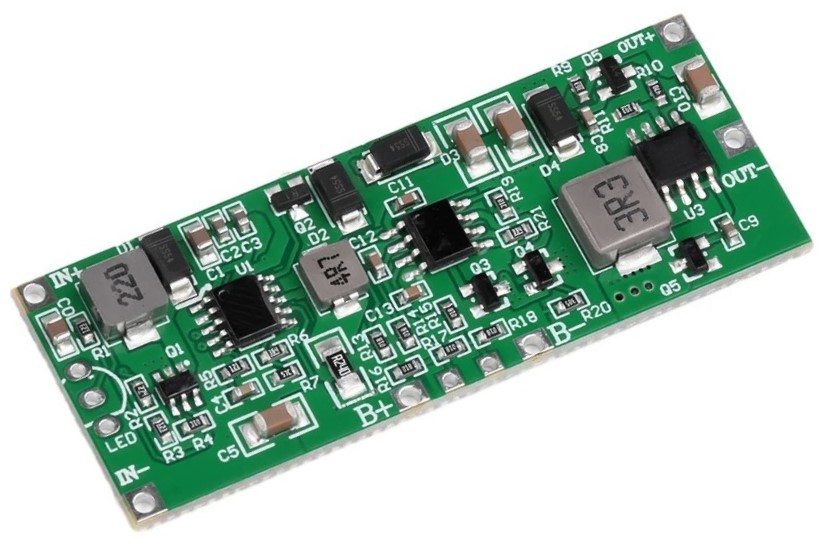

یک برد all‑in‑one که هم پک ۳ سل 18650 را شارژ میکند، هم خروجی ۱۲ ولت پایدار تا ۳ آمپر برای روتر، دوربین و سوییچ شبکه میسازد.
این برد مخصوصاً برای کاربر غیر فنی که یک «جعبه UPS آماده برای مودم» میخواهد بسیار مناسب است و سیمکشی سادهای دارد.

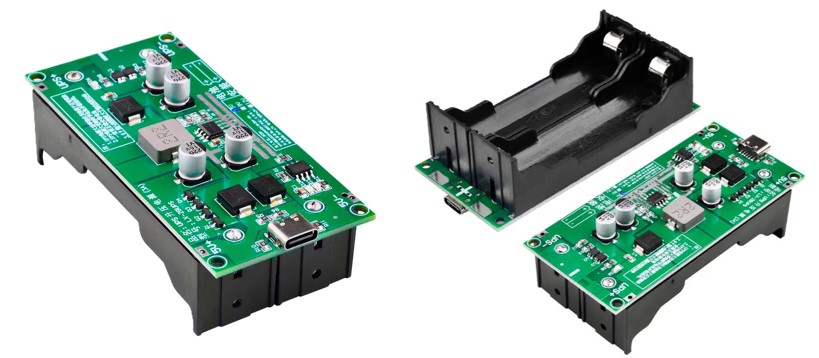

ورودی Type‑C، معمولاً شارژ سریع ۱۵ وات و خروجی ۹/۱۲ ولت برای روترها و رزبریپای سبک؛ مناسب سناریوهایی که کاربر فقط آداپتور USB‑C در دسترس دارد.
این کلاس محصولات برای استفاده با پاوربانکهای PD و شارژرهای موبایل ایدهآل است.

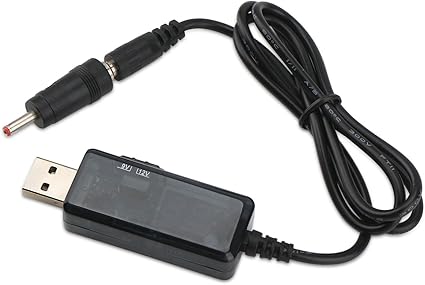

با ورودی ۵ ولت USB و خروجی ۹ یا ۱۲ ولت تا ۱ آمپر، برای تغذیه مودمهای سبک، دوربینهای کوچک یا تست سریع بسیار کاربردی است.
این محصول بهتنهایی UPS نیست، اما در کنار یک پاوربانک میتواند نقش مبدل ولتاژ برای روتر سبک را بازی کند.
جدول مقایسهای برای مقاله
ویژگی اصلی | PowerPathSW02 15AUPS | 12V‑36W 3A (3S 18650) | UPS Type‑C 15W | شارژر/بوست 18650 2A | کابل USB بوست 9/12V |
|---|---|---|---|---|---|
| نوع کاربرد | سوئیچ دو منبع DC، ریداندنت صنعتی | UPS آماده 12V برای روتر/دوربین | UPS ورودی Type‑C برای مودم/رزبری | شارژ + بوست برای باتری تک سل | تبدیل 5V USB به 9/12V |
| محدوده ولتاژ ورودی | 6–36V DC | 12V ورودی + پک 3S 18650 | 5–9V Type‑C (۱۵W) | 4.5–8V (USB) | 5V USB |
| ولتاژ خروجی | برابر منبع (مثلاً 12 یا 24V) | 12V ثابت | 9/12V بسته به مدل | 5/9/12V قابل تنظیم | 9 یا 12V انتخابی |
| جریان خروجی تقریبی | تا 15A (نسخه High Power) | تا 3A (36W) | حدود 1–1.5A واقعی روی 12V | تا 2A روی بوست | 1A روی 9V، 0.8A روی 12V |
| باتری داخلی/پک | ندارد؛ نیاز به پک باتری جدا | کنترل و شارژ پک 3S 18650 | معمولاً پک داخلی یا خارجی 18650/پاوربانک | تک سل 18650 خارجی | از پاوربانک یا USB تغذیه میشود |
| قابلیت شارژ باتری | ندارد | دارد (شارژ 3S) | دارد بسته به مدل (UPS) | دارد (شارژ تک سل) | ندارد |
| پیچیدگی سیمکشی | متوسط تا حرفهای، نیاز به طراحی پک باتری | ساده، ورودی 12V و باتری 3S و خروجی 12V | ساده، فقط Type‑C و خروجی DC | متوسط، نیاز به هیتسینک در جریان بالا | بسیار ساده (فقط USB و خروجی DC) |
| مناسب برای چه کاربری | رک مخابراتی، سیستم صنعتی، پروژههای 10–15A، UPS حرفهای | UPS خانگی/اداری برای مودم و دوربین | UPS سبک برای مودم، رزبریپای، IoT | UPS سبک و پاوربانک قابل تنظیم | تغذیه آزمایشی مودم سبک از پاوربانک |
چند سناریوی واقعی ساخت UPS برای روتر/مودم
۱. سناریوی حرفهای ۱۲V / ۵–۱۰A با PowerPathSW02 ⚡
- منبع اصلی: آداپتور ۱۲V ۵–۱۰A.
- منبع پشتیبان: پک ۳S یا ۴S (بسته به طراحی) با BMS و یک شارژر مستقل.
- سوئیچینگ بین این دو با PowerPathSW02، تنظیم UVP روی حدود ۱۰٫۵V و VSTART روی حدود ۱۲V، خازن ۴۷۰µF در خروجی برای کاهش افت لحظهای ولتاژ.
کاربرد: رک مخابراتی کوچک، چند روتر + سوییچ + رادیو بیسیم که در مجموع چند آمپر میکشند.
۲. سناریوی نیمهحرفهای آمادهمصرف با UPS 12V‑36W 🔋📶
- ورودی: آداپتور ۱۲V استاندارد مودم.
- باتری: پک ۳S 18650 داخل باکس یا روی ریل، با اتصال مستقیم به ترمینالهای ماژول UPS.
- خروجی: ۱۲V ۳A به مودم، دوربین، DVR.
در این حالت کاربر فقط کافی است سلولها را در هولدر قرار دهد و ورودی و خروجی را وصل کند و عملاً یک «UPS DC مخصوص مودم» آماده دارد.
۳. سناریوی سبک و ارزان با شارژر/بوست 18650 2A + کابل بوست USB 🔌
- برای مودمهای کوچک (کمتر از ۱A روی ۱۲V):
- یک باتری 18650 + ماژول شارژ/بوست ۳٫۷→۱۲V تا ۲A.
- در صورت استفاده از پاوربانک، کابل USB بوست ۵→۹/۱۲V برای تبدیل خروجی ۵V پاوربانک به ۹ یا ۱۲V مودم.
این سناریو برای کاربر خانگی که میخواهد با حداقل هزینه و بدون باز کردن مودم، سیستم را پایدار کند بسیار جذاب است.
