چرا روتر و مودم به UPS DC اختصاصی نیاز دارند؟

  • بیشتر روترها و مودم‌ها با آداپتور 9 یا 12 ولت DC کار می‌کنند و به‌محض قطع برق شهر، با خاموش شدن آداپتور ریست می‌شوند و اتصال اینترنت قطع می‌شود.
  • استفاده از UPS AC خانگی، کل سیستم را پایدار می‌کند، اما هزینه بیشتر، راندمان پایین‌تر و تبدیل بی‌مورد AC ↔ DC ایجاد می‌کند؛ درحالی‌که یک سیستم UPS DC مستقیم برای روتر/مودم، هم ارزان‌تر است هم راندمان بالاتر دارد.


گزینه ۱: ساخت UPS روتر با PowerPathSW02 + باتری و شارژر

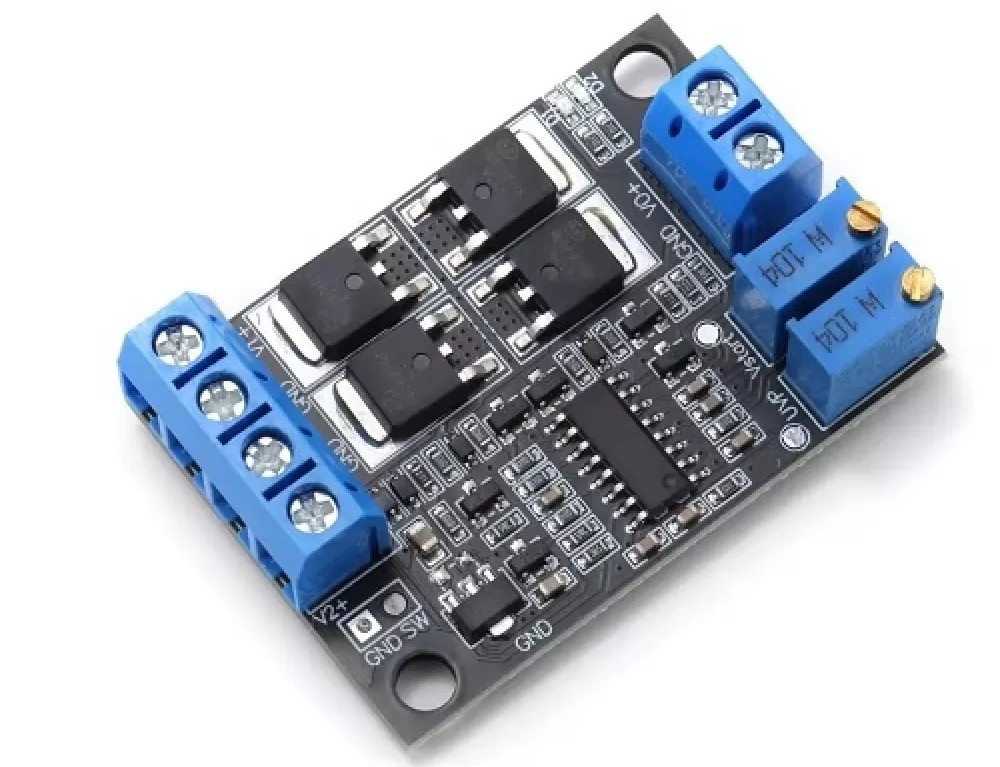

معرفی PowerPathSW02 برای کاربرد روتر و مودم

  • PowerPathSW02 در الکترواکسپرس با عنوان «ماژول UPS با جریان 15A-DC با Ideal Diode و OR‑ing هوشمند» عرضه شده و برای سوئیچینگ بین دو ورودی DC (آداپتور و باتری) بدون وقفه محسوس طراحی شده است.
  • این برد در محدوده 6 تا 36 ولت کار می‌کند و تا 15 آمپر جریان را تحمل می‌کند؛ برای یک روتر یا مودم 9/12 ولتی با جریان 1 تا 3 آمپر، کاملاً با ضریب اطمینان بالا محسوب می‌شود.

مزایای استفاده در UPS روتر

  • زمان سوئیچ حدود 0.1ms است؛ با خازن 470µF روی خروجی و خازن‌های داخلی روتر، عملاً ریست شدن دستگاه اتفاق نمی‌افتد.
  • تنظیم آستانه UVP و VSTART اجازه می‌دهد ولتاژ باتری بیش از حد تخلیه نشود و برگشت از باتری به آداپتور در ولتاژ صحیح انجام شود؛ این دقیقاً همان چیزی است که در یک «UPS DC حرفه‌ای برای روتر و مودم» مورد نیاز است.

ساختار پیشنهادی سیستم

  • ورودی 1: آداپتور اصلی روتر (مثلاً آداپتور 12 ولت 2 آمپر خود دستگاه).
  • ورودی 2: باتری 12 ولت (پک 3S لیتیوم با BMS یا باتری سیلد لیداسید) که توسط یک ماژول شارژ مناسب مثل پاور استیشن‌های 3S/4S موجود در سایت شارژ می‌شود.
  • خروجی: مستقیماً به سوکت تغذیه روتر/مودم با همان ولتاژ اسمی.


  • پاور استیشن 12 ولتی 3S با BMS (پک آماده باتری + محافظ).
  • ماژول‌های شارژر لیتیومی چندسل و BMS برای ساخت پک سفارشی.

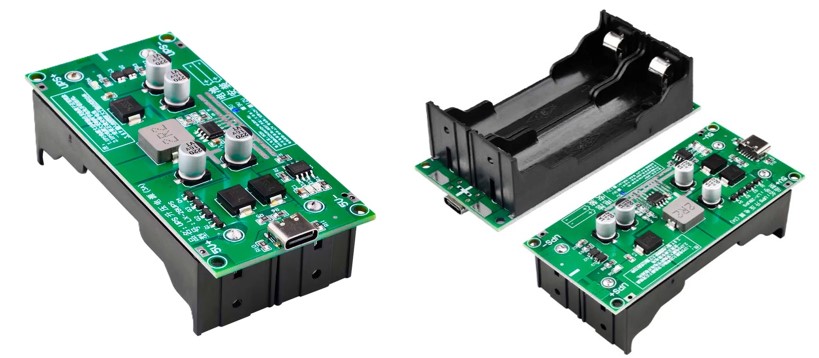

گزینه ۲: استفاده از ماژول‌های UPS آماده 9V و 12V Type‑C


ماژول UPS خروجی 9 ولت

  • در سایت، محصولی با عنوان «ماژول شارژر باتری و یو پی اس (UPS) با خروجی 9 ولت – منبع تغذیه بدون وقفه» وجود دارد که مستقیماً برای روتر و مودم‌های 9 ولتی طراحی شده است.
  • این برد هم‌زمان باتری لیتیومی را شارژ می‌کند و خروجی پایدار 9 ولت به روتر می‌دهد؛ هنگام قطع برق، بدون نیاز به ماژول اضافی، از باتری تغذیه می‌کند.

ماژول UPS خروجی 12 ولت

  • نسخه 12 ولت همین ایده با عنوان «ماژول شارژر باتری و یو پی اس (UPS) با خروجی 12 ولت – منبع تغذیه بدون وقفه (ورژن جدید)» ارائه شده و برای مودم‌ها و روترهای 12 ولتی مناسب است.
  • ورودی این بردها معمولاً از طریق Type‑C یا ترمینال DC تأمین می‌شود و با یک پک لیتیوم مناسب (مثلاً 3S) ترکیب شده و یک UPS کامل و کوچک می‌سازد.

مزایا برای کاربر غیرحرفه‌ای

  • دیگر نیازی به تنظیم UVP/VSTART یا طراحی مسیر شارژ جداگانه نیست؛ همه چیز روی همان برد پیاده شده است.
  • ورودی 5 ولت Type-C که نیاز به آداپتور را از بین میبرد و به راحتی با شارژر موبایل تغذیه میشود.



مقایسه راه‌حل‌ها برای ساخت UPS روتر و مودم

راه‌حل
پیچیدگی
انعطاف ولتاژ/جریان
نیاز به باتری و شارژر جدا
مناسب برای چه کاربری
PowerPathSW02 + باتری + شارژر
بالا
بسیار زیاد (6–36V، تا 15A)
بله، باید جداگانه انتخاب شود
کاربر حرفه‌ای، پروژه‌های چندمنبعی، رک شبکه
ماژول UPS 9V آماده
کم
فقط خروجی 9V حداکثر 3A
خیر شارژ توسط خود ماژول انجام میشودروتر/مودم 9 ولتی خانگی
ماژول UPS 12V آماده
کم
فقط خروجی 12V حداکثر 3A
خیر شارژ توسط خود ماژول انجام میشود
مودم/روتر 12 ولتی، دوربین مداربسته سبک
پاوربانک + مبدل افزاینده/کاهنده
متوسط
وابسته به مبدل DC‑DC
از پاوربانک موجود استفاده می‌شود
راه‌حل ارزان/قابل‌حمل موقت


نکات کلیدی طراحی UPS برای روتر و مودم

انتخاب ولتاژ و نوع باتری

  • ابتدا برچسب آداپتور روتر/مودم را بررسی کن؛ رایج‌ترین مقادیر 9V 1A و 12V 1–2A هستند.
  • برای ولتاژ 12 ولت، پک 3S لیتیوم (12.6V فول شارژ) یا باتری سیلد لیداسید 12V گزینه‌های استاندارد هستند؛ در 9 ولت می‌توان از پک 3S به‌همراه رگولاتور کاهنده استفاده کرد.

خازن خروجی برای سوئیچ نرم

  • همان‌طور که در توضیحات PowerPathSW02 آمده، وجود یک خازن 470µF روی خروجی باعث می‌شود هنگام سوئیچ بین آداپتور و باتری، افت ولتاژ در حد 1–2 ولت و در بازه زمانی بسیار کوتاه باقی بماند.
  • برای روترهای پرمصرف (مثلاً 12V 2A) می‌توان این مقدار را تا 1000µF افزایش داد تا حاشیه اطمینان بیشتری ایجاد شود.

محافظت باتری و طول عمر

  • در حالت طراحی حرفه‌ای با PowerPathSW02، حتماً از BMS مناسب (مثلاً BMS 3S 20A یا 40A با بالانسر) استفاده شود تا باتری در برابر شارژ بیش‌ازحد، تخلیه عمیق و اتصال کوتاه محافظت شود.
  • در زمان تنظیم UVP روی مثلاً 10.5V برای پک 3S، باتری در محدوده امن تخلیه می‌شود و عمر سیکلی آن افزایش می‌یابد؛ این نکته در مقالات «Under Voltage Protection» نیز توصیه شده است.
