آموزش اصول سوییچینگ با MOSFET، ساخت مدار کنترل ولتاژ ۱۲ ولت

لیست قطعات مورد نیاز

برای ساخت «مدار کنترل ولتاژ بالا و پایین ۱۲ ولت با MOSFET IRFZ44N» به قطعات زیر نیاز دارید

• یک عدد MOSFET مدل IRFZ44N با توان مناسب برای جریان‌های بالا.
• یک خازن پلی‌پروپیلن یا الکترولیتی با مشخصه ۱۰۵J و ولتاژ کاری ۴۰۰ ولت
• یک مقاومت ۳٫۳ مگااهم (۳٫۳MΩ) برای تعیین زمان شارژ و دشارژ خازن
• یک لامپ تست ۱۲ ولت به‌عنوان بار خروجی مدار
• دو کلید فشاری (Push Button) برای عملکرد «Volt Up»
• یک ولتمتر دیجیتال پنلی برای نمایش ولتاژ خروجی.
• سیم‌های رابط، برد فیبر مدار چاپی یا برد بورد، و منبع تغذیه ۱۲ ولت DC پایدار.

جدول مشخصات اصلی مدار

نحوه کار مدار کنترل ولتاژ

در این مدار، MOSFET IRFZ44N مانند یک کلید الکترونیکی عمل کرده و با تغییر شرایط شارژ خازن و سیگنال اعمال‌شده به گیت، سطح ولتاژ روی بار تغییر می‌کند. دکمه «Volt Up» باعث شارژ خازن از منبع ۱۲ ولت شده و در نتیجه ولتاژ لحظه‌ای روی بار و ولتمتر افزایش می‌یابد. در مقابل، دکمه «Volt Down» مسیر تخلیه خازن یا کاهش سطح ولتاژ را فعال کرده و ولتاژ خروجی به‌تدریج به سطح اولیه برمی‌گردد

خازن ۴۰۰ ولتی به‌دلیل تحمل ولتاژ بالا و ظرفیت مناسب، می‌تواند انرژی را برای مدت کوتاهی ذخیره کرده و هنگام سوییچ MOSFET، پیک‌های ولتاژ قابل‌توجهی روی بار ایجاد کند. مقاومت ۳٫۳ مگااهم با ایجاد مسیر محدود برای شارژ و دشارژ، رفتار نرم‌تری به مدار می‌دهد تا تغییر ولتاژ خیلی ناگهانی نباشد و روی ولتمتر به‌صورت بالا و پایین شدن تدریجی دیده شود

آموزش گام‌به‌گام ساخت مدار

۱. آماده‌سازی منبع تغذیه و برد

ابتدا یک منبع تغذیه ۱۲ ولت DC پایدار (مانند آداپتور سوئیچینگ یا باتری ۱۲ ولت) آماده کنید و خروجی مثبت و منفی آن را روی برد مشخص نمایید. برد فیبر مدار چاپی یا برد بورد را انتخاب کنید و محل قرارگیری MOSFET، خازن، لامپ، ولتمتر و کلیدهای فشاری را به‌صورت منطقی روی آن بچینید تا سیم‌کشی منظم و کوتاه داشته باشید.

۲. اتصال MOSFET IRFZ44N

پایه‌های MOSFET IRFZ44N شامل گیت، درین و سورس هستند؛ در این مدار سورس معمولاً به منفی منبع تغذیه و درین به سمت بار (لامپ ۱۲ ولت) متصل می‌شود. گیت MOSFET از طریق مقاومت و مسیر کنترل خازن، سیگنال افزایش یا کاهش ولتاژ را دریافت می‌کند تا میزان هدایت ترانزیستور و در نتیجه سطح ولتاژ خروجی تنظیم شود.

۳. نصب خازن ۱۰۵J ۴۰۰V و مقاومت ۳٫۳MΩ

خازن ولتاژ بالا را بین مسیر مثبت منبع و نقطه کنترل گیت یا بار قرار دهید؛ این چیدمان بسته به طراحی دقیق خالق مدار می‌تواند کمی متفاوت باشد، اما هدف اصلی ذخیره انرژی و اعمال آن روی گیت یا بار در لحظات فشردن کلیدهاست. مقاومت ۳٫۳ مگااهم را در سری یا موازی با خازن قرار دهید تا سرعت شارژ/دشارژ کنترل شود و از ضربه‌های شدید ولتاژی جلوگیری گردد.

۴. اتصال لامپ تست و ولتمتر دیجیتال

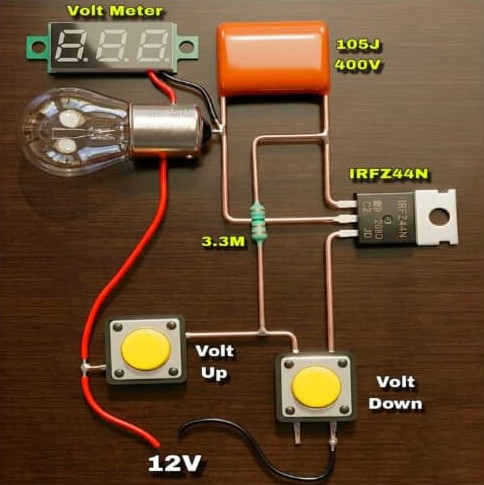

لامپ ۱۲ ولت را به‌عنوان بار بین خروجی MOSFET و منبع تغذیه قرار دهید تا تغییرات روشنایی آن، تغییر ولتاژ را نشان دهد. ولتمتر دیجیتال پنلی را به‌صورت موازی با بار وصل کنید تا عدد ولتاژ در لحظه افزایش (Volt Up) و کاهش (Volt Down) به‌صورت دقیق نمایش داده شود، همان‌طور که در تصویر دیده می‌شود.

۵. سیم‌کشی کلیدهای Volt Up و Volt Down

دو کلید فشاری را در پایین برد قرار دهید؛ یکی را برای عملکرد «ولتاژ بالا» و دیگری را برای «ولتاژ پایین» سیم‌کشی کنید تا با فشردن هر کلید مسیر شارژ یا تخلیه خازن و در نتیجه ولتاژ خروجی تغییر کند. کلیدها باید به منبع تغذیه و نقطه مشترک خازن، مقاومت و گیت MOSFET متصل شوند تا کنترل مستقیم روی رفتار سوییچینگ فراهم گردد.

۶. تست و راه‌اندازی مدار

پس از کامل شدن سیم‌کشی، منبع ۱۲ ولت را وصل کنید و مدار را ابتدا بدون بار سنگین آزمایش نمایید. با فشردن دکمه «Volt Up» باید افزایش تدریجی ولتاژ روی ولتمتر و روشن‌تر شدن لامپ را ببینید، و با فشردن «Volt Down» کاهش ولتاژ و کم‌نور شدن لامپ ظاهر خواهد شد؛ اگر رفتار غیرمنتظره‌ای دیدید، اتصالات گیت و جهت خازن را دوباره بررسی کنید.

نکات ایمنی و کاربردهای عملی

در این مدار اگرچه ورودی تنها ۱۲ ولت است، حضور خازن ۴۰۰ ولتی نشان می‌دهد که امکان ایجاد ولتاژهای لحظه‌ای بالا روی برخی نقاط وجود دارد؛ بنابراین لمس مستقیم هادی‌ها بدون ابزار مناسب توصیه نمی‌شود. استفاده از MOSFET قدرت مانند IRFZ44N این امکان را می‌دهد که مدار برای جریان‌های نسبتاً بالا مناسب باشد، اما در صورت استفاده از بارهای پرمصرف مثل موتور DC یا نوار LED، حتماً هیت‌سینک مناسب برای MOSFET در نظر بگیرید.
