متهم ردیف اول: تغذیه ناپایدار

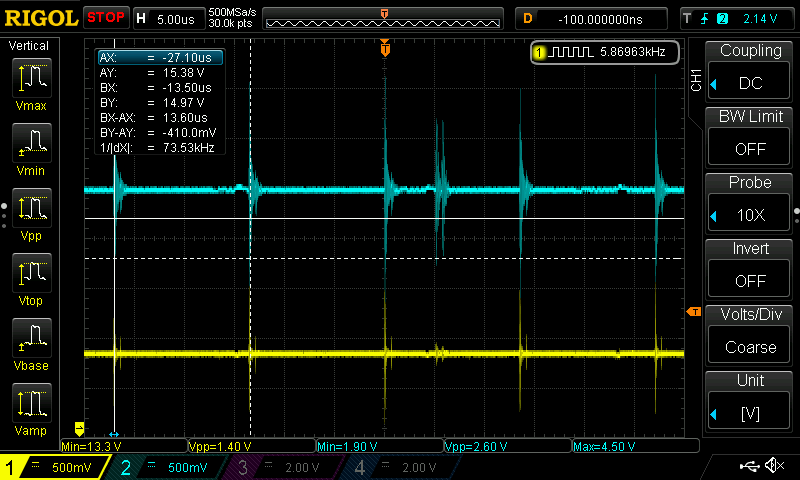

بیش از ۶۰٪ مشکلات نویز از منبع تغذیه (Power Supply) ناشی میشود. اگر تغذیه شما "کثیف" باشد، کل مدار آلوده میشود.
راهکار: خازنهای دکوپلاژ (Decoupling Capacitors)
این خازنها مثل یک "مخزن آب اضطراری" عمل میکنند. وقتی پردازنده ناگهان جریان میکشد، این خازنها انرژی را تأمین میکنند تا ولتاژ افت نکند.
- قانون طلایی: برای هر آیسی (مثل میکروکنترلر یا ماژول)، یک خازن 100nF (سرامیکی) دقیقا کنار پایههای VCC و GND قرار دهید.
- نکته حیاتی: فاصله فیزیکی مهم است! اگر خازن را ۵ سانتیمتر دورتر لحیم کنید، عملاً بیفایده است. باید "چسبیده" به پایه باشد.

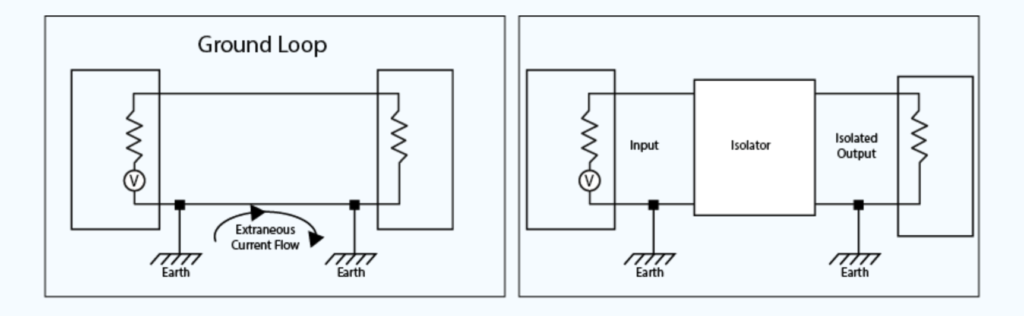

قاتل خاموش: حلقه زمین (Ground Loop)
این پیچیدهترین و رایجترین مشکل در مدارهایی است که چندین ماژول (مثل درایور موتور و سنسور) دارند. تصور کنید جریان برگشتی موتورهای پرقدرت، از همان سیمی عبور کند که میکروکنترلر حساس شما به آن متصل است. این باعث ایجاد اختلاف ولتاژ در زمین (GND) میشود.
راهکار: توپولوژی ستارهای (Star Grounding)
به جای اینکه سیم منفی را از این ماژول به آن ماژول ببرید (زنجیری)، همه سیمهای منفی را به یک نقطه مشترک (مثلاً ترمینال منفی باتری) وصل کنید.
- زمینِ قدرت (موتورها) باید جدا از زمینِ سیگنال (سنسورها) باشد و فقط در یک نقطه به هم وصل شوند.
سیمکشی صحیح: جادوی "زوج به هم تابیده"

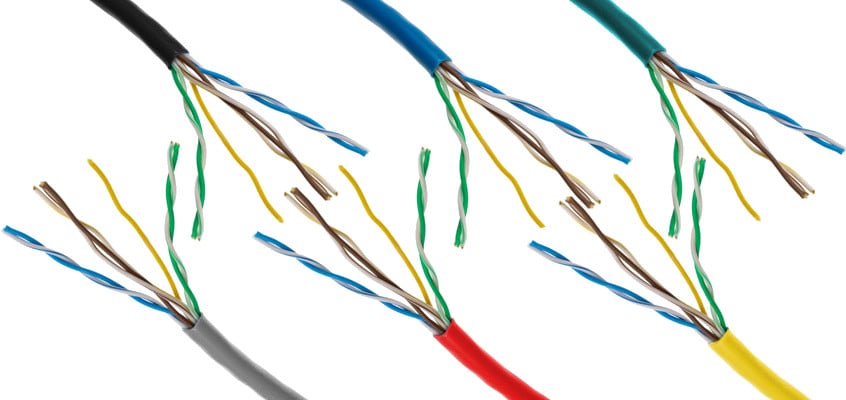

آیا دیدهاید سیمهای کابل شبکه (LAN) دو به دو به هم پیچیده شدهاند؟ این برای زیبایی نیست! وقتی سیم سیگنال و سیم زمین را به هم میتابانید (Twisted Pair)، میدانهای مغناطیسی مزاحم که روی سیم اثر میگذارند، همدیگر را خنثی میکنند.
- کاربرد: اگر سنسوری دارید که با سیم بلند (بیش از ۲۰ سانت) به آردوینو وصل است، حتماً سیمهای آن را ببافید.
- هشدار: هرگز کابلهای برق فشار قوی (۲۲۰ ولت) را کنار کابلهای سیگنال ضعیف (۵ ولت) قرار ندهید.
شیلدینگ (Shielding): ساخت قفس فارادی
اگر محیط شما نویز محیطی زیادی دارد (مثلاً کنار موتورهای صنعتی بزرگ هستید)، سیمکشی معمولی کافی نیست.

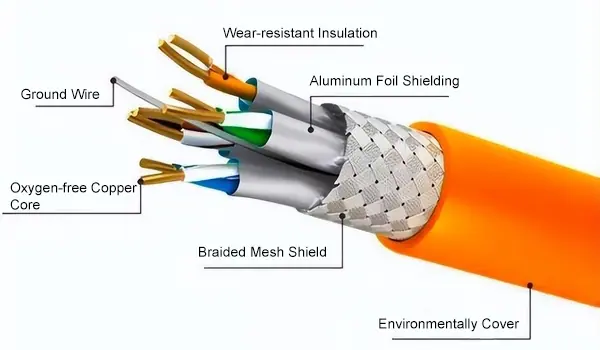

- از کابلهای شیلد دار (Shielded Cable) استفاده کنید. این کابلها یک لایه فلزی توری دور خود دارند.
- نکته مهم: لایه شیلد (توری فلزی) را فقط از یک طرف به زمین (GND) وصل کنید. اتصال از دو طرف میتواند خودش باعث ایجاد حلقه زمین شود!
انتخاب ماژولهای باکیفیت (طراحی PCB استاندارد)
گاهی اوقات نویز تقصیر شما نیست؛ تقصیر طراح ماژول ارزانقیمتی است که خریدهاید. ماژولهای ارزانقیمت چینی اغلب فیلترهای ورودی (Input Filters) و صفحه زمین (Ground Plane) مناسبی در طراحی PCB ندارند.
- نشانههای ماژول خوب: داشتن خازنهای متعدد تانتالیوم یا الکترولیت روی برد، خطوط ضخیم برای مسیرهای تغذیه، و استفاده از قطعات اصل.
چکلیست عیبیابی سریع (Troubleshooting)
اگر مدارتان نویز دارد، به ترتیب زیر عمل کنید:
- آیا خازن 100nF کنار میکروکنترلر هست؟
- آیا سیمهای زمین (GND) همگی محکم و ضخیم هستند؟
- اگر موتور دارید، آیا روی موتور خازن نویزگیر لحیم کردهاید؟
- آیا منبع تغذیه (آداپتور) شما جریان کافی میدهد؟
سیگنال تمیز، نتیجه دقیق
الکترونیک یعنی دقت. با رعایت این نکات، پروژههای شما از سطح "کاردستی" به سطح "صنعتی" ارتقا مییابند. ما در فروشگاه برای پروژههای حساس شما قطعاتی را گلچین کردهایم که کمترین نویزپذیری را دارند.
