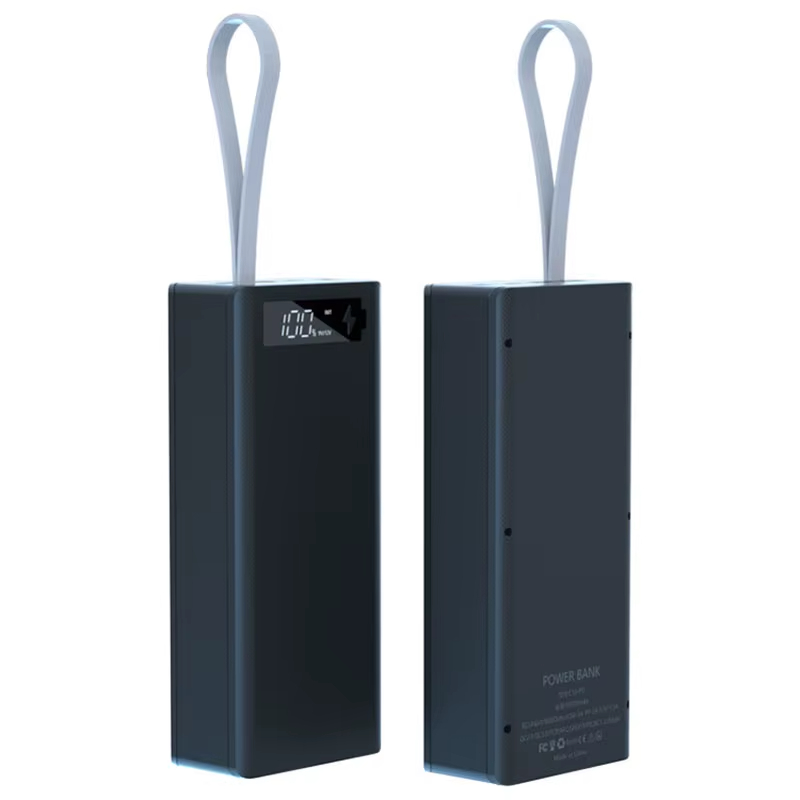

کیس پاوربانک 42000mAh با پشتیبانی از QC3.0 و USB Power Deliveryو شارژر وایرلس فست

مشخصات :

• پشتیبانی از باتری‌های Li-ion 18650 (تک‌سل مستقل)
• ورودی تغذیه: USB-C با پشتیبانی از QC3.0 و PD
• الگوریتم شارژ: CC/CV (جریان ثابت / ولتاژ ثابت)
• شارژر بی سیم فست : 15وات -5V-3A
• قابلیت تشخیص خودکار وضعیت شارژ (State of Charge)
• ظرفیت 42000 میلی آمپری برای 14 عدد باتری 18650- با پیش فرض ظرفیت هر باتری 3000 میلی آمپر
• امکان راه اندازی حتی با عدد باتری 18650 لیتیوم یون
• قطع خودکار در ولتاژ نهایی (Overcharge Cutoff)
• پروتکل‌های پشتیبانی: QC3.0 / USB Power Delivery (PD)
• الگوریتم شارژ: CC/CVCC/CV (جریان ثابت / ولتاژ ثابت)
• ولتاژ شارژ نهایی: 4.2V±1%4.2V±1%
• دارای ابزار نصب (پیچ گوشتی و پیچ و بند)
• جریان شارژ: تطبیقی (وابسته به منبع ورودی و وضعیت باتری)
• راندمان شارژ: بالا (سازگاری کامل با پروتکل‌های سریع)
• نوع کاربرد: پاوربانک و شارژر و باکس نگهداری باتری
• نوع باتری سازگار: Li-ion 18650
• تعداد اسلات: 14 سلول مستقل
• محافظت در برابر شارژ بیش‌ازحد (Overcharge Protection)
• محافظت در برابر دشارژ بیش‌ازحد (Over-discharge Protection)
• محافظت در برابر اتصال کوتاه (Short Circuit Protection)
• محافظت در برابر اضافه‌جریان (Overcurrent Protection)
• حفاظت حرارتی (Thermal Shutdown)
• نوع نمایشگر: LED چندحالته
• وضعیت‌ها:
  • سبز ثابت: شارژ کامل
  • قرمز چشمک‌زن: خطا یا باتری معیوب
  • حالت فعال: در حال شارژ
• دمای کاری: −10∘C−10∘C تا +55∘C+55∘C
• رطوبت کاری: مناسب برای محیط‌های معمولی (غیر غوطه‌ور)
• مقاومت: مقاوم در برابر ضربه، گردوغبار نسبی
• نرخ خوددشارژی: ≤ 4٪ در 6 ماه
• مدیریت شارژ نگهداری (Storage Mode): دارد
• کاهش جریان نشتی: کاملا بهینه‌شده
• ویژگی‌های کلیدی:
  • شارژ سریع با QC3.0 و PD
  • مدیریت هوشمند هر سلول به‌صورت مستقل
  • افزایش طول عمر باتری تا حدود 30٪
  • مناسب برای کاربردهای حرفه‌ای و قابل‌حمل
  • ایمنی بالا در استفاده مداوم
• مکانیزم شارژ هوشمند
  در این سیستم، شارژ باتری بر اساس پروفایل استاندارد CC/CV انجام می‌شود. در فاز اول، جریان ثابت تا رسیدن به ولتاژ آستانه اعمال می‌شود، سپس در فاز دوم، ولتاژ ثابت نگه داشته شده و جریان به‌تدریج کاهش می‌یابد تا به مقدار قطع برسد. این روش باعث کاهش استرس الکتروشیمیایی و افزایش طول عمر سیکلی باتری می‌شود.
  همچنین، سیستم با استفاده از سنسوردما، از افزایش بیش‌ازحد دما جلوگیری کرده و در صورت عبور از محدوده ایمن، فرآیند شارژ را متوقف می‌کند.
  فناوری‌های شارژ سریع
•

  • QC3.0: تنظیم دینامیک ولتاژ در بازه‌های مختلف جهت بهینه‌سازی توان ورودی
  • USB Power Delivery (PD): تأمین توان بالاتر با راندمان بیشتر و قابلیت شارژ دوطرفه
• این ترکیب باعث کاهش زمان شارژ تا حدود 50–60٪ نسبت به شارژرهای خطی معمولی می‌شود.

X3UB با استفاده از فناوری‌های پیشرفته این مشکلات را برطرف می‌کند:

• شارژ هوشمند (Intelligent Charging):
  سیستمی که نوع باتری، ولتاژ و میزان شارژ را تشخیص داده و جریان و ولتاژ مناسب را به‌صورت خودکار تنظیم می‌کند تا از شارژ بیش‌ازحد و افزایش دما جلوگیری شود.
• QC3.0 (Quick Charge 3.0):
  فناوری شارژ سریع کوالکام که با تنظیم پویا ولتاژ، سرعت شارژ را تا ۸۰٪ نسبت به شارژرهای معمولی افزایش می‌دهد.
• PD (Power Delivery):
  استانداردی برای انتقال توان بالا از طریق USB که امکان شارژ سریع‌تر و حتی شارژ دوطرفه (ورودی/خروجی) را فراهم می‌کند.

این فناوری‌ها در کنار هم باعث می‌شوند باتری‌های شما ایمن‌تر و سریع‌تر شارژ شوند و طبق تست‌های مستقل BatteryLife Labs در سال 2023، عمر مفید آن‌ها تا ۳۰٪ افزایش یابد.

نحوه استفاده صحیح از X3UB

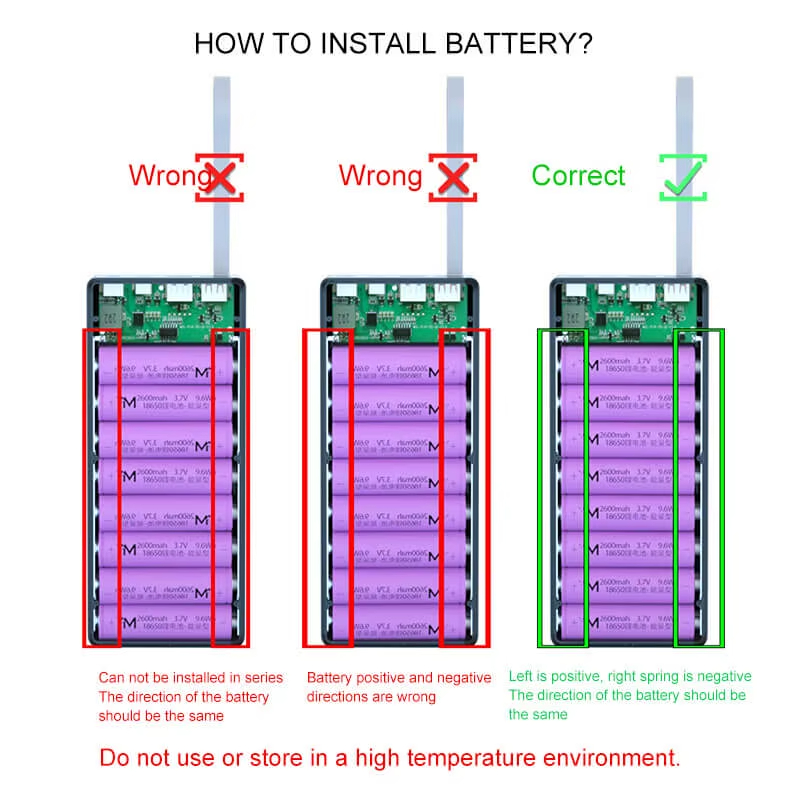

1. باتری‌های 18650 را در جایگاه‌های مشخص قرار دهید (به قطب مثبت و منفی توجه کنید).
2. دستگاه را با کابل USB-C به منبع تغذیه متصل کنید (پشتیبانی از QC3.0 و PD).
3. وضعیت LED را بررسی کنید:
   • سبز ثابت: شارژ کامل
   • قرمز چشمک‌زن: خطا یا ولتاژ پایین
4. پس از تکمیل شارژ، دستگاه به‌صورت خودکار جریان را قطع می‌کند.
5. برای نگهداری طولانی‌مدت، دستگاه می‌تواند تا ۶ ماه حدود 96٪ شارژ را حفظ کند.

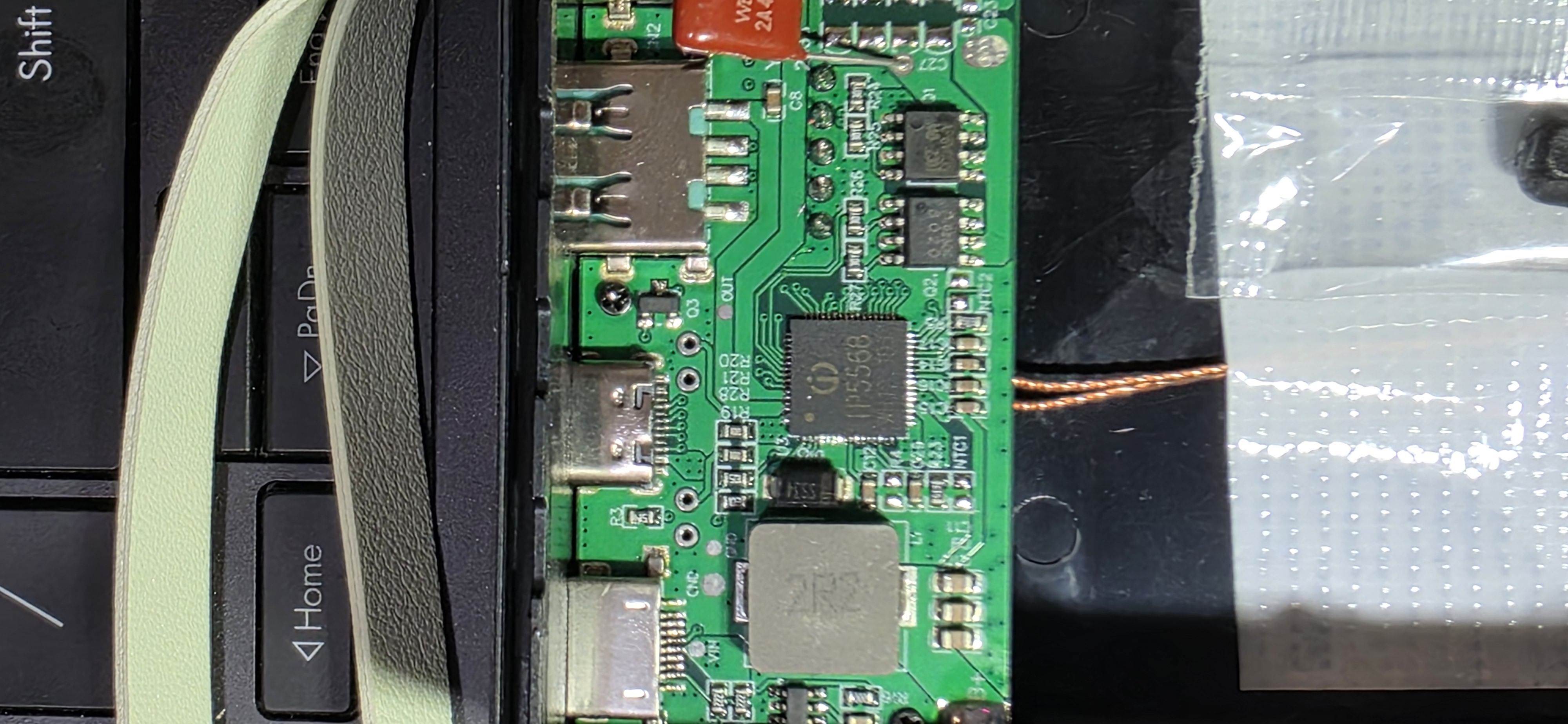

عملکرد اصلی IP5568یک Power Management SoC مخصوص پاوربانک است که چند کار را هم‌زمان انجام می‌دهد: شارژ باتری لیتیومی، بوست به ولتاژهای USB، مدیریت پروتکل‌های شارژ سریع، و در بسیاری طراحی‌ها فرستنده/گیرنده شارژ بی‌سیم را هم در خود ادغام کرده است.

• این چیپ می‌تواند به‌طور هم‌زمان چند پورت USB (مثلاً 2× USB‑A، 1× USB‑B ورودی، 1× USB‑C دوطرفه) و در عین حال شارژ بی‌سیم TX/RX را مدیریت کند، بنابراین برای پاوربانک‌های چند پورته با شارژ بی‌سیم بسیار ایده‌آل است.

پروتکل‌های شارژ سریع که پشتیبانی می‌کند

طبق دیتاشیت و توضیحات سازنده، IP5568 تقریباً «فول آپشن» است:

• QC2.0 / QC3.0 خروجی برای دستگاه‌های کوالکام.
• FCP / AFC / SFCP ورودی و خروجی (هواوی، سامسونگ و اکثر گوشی‌های دیگر).
• SCP خروجی (Super Charge Protocol هواوی).
• VOOC خروجی (سری شارژ سریع اوپو/ریلمی).
• MTK PE 1.1 و 2.0 خروجی (MediaTek Pump Express).
• BC1.2 / Apple / Samsung کلاسیک برای تشخیص شارژ معمولی USB.
• USB‑C PD2.0 و PD3.0 دوطرفه، به‌همراه PPS (Programmable Power Supply) روی PD3.0 برای تنظیم ولتاژ بین حدود 5 تا 12 ولت با گام 20 میلی‌ولت.

یعنی در این ماژول پاوربانک ، این آی‌سی مسئول این است که با گوشی/لپ‌تاپ تریگر(مذاکره) کند و بر اساس پروتکل، ولتاژ و جریان مناسب را روی USB‑A یا Type‑C تنظیم کند (5V، 9V، 12V و در حالت PPS ولتاژهای میانی).

مشخصات مهم برای پاوربانک و پاور باکس

• شارژر داخلی باتری:
• جریان شارژ تا حداکثر 5 آمپر روی باتری (Battery Port)، قابل تنظیم و تطبیقی بر اساس دما و ولتاژ ورودی.
• پشتیبانی از ولتاژهای پایانی مختلف برای سلول لیتیوم: 4.2 / 4.3 / 4.35 / 4.4 ولت (برای سلول‌های متنوع و High Voltage).
• بوست (خروجی پاوربانک):
  • جریان خروجی نامی: 5V تا 3.1A، 9V تا 2.0A، 12V تا 1.5A
  • راندمان بوست: تا حدود 95٪ در 5V/2A (در حالت سوئیچینگ سینکرون) و بالای 90٪ حتی در ولتاژ باتری پایین.
• ولتاژهای ورودی/خروجی PD:
  • پشتیبانی PD روی 5V، 9V، 12V به‌عنوان ورودی و خروجی.
  • PPS: ولتاژ قابل تنظیم در بازه 5 تا 11 ولت با گام 20 میلی‌ولت، برای شارژ بهینه گوشی‌های جدیدی که PPS را پشتیبانی می‌کنند.
• نمایش سطح باتری:
  • دارای ADC 14 بیتی و کولومتر داخلی برای محاسبه دقیق ظرفیت و درصد باتری.
  • پشتیبانی نمایش با 1/2/4 LED یا سون‌سگمنت/نیکسی 88/188، بنابراین همان نمایشگر درصد یا LEDهای روی ماژول پاوربانک توسط همین آی‌سی مدیریت می‌شود.

امکانات تکمیلی و امنیت

• یک‌سری حلقه‌های کنترلی داخلی برای دمای آی‌سی، دمای باتری و ولتاژ ورودی دارد که جریان شارژ را به طور هوشمند محدود می‌کند تا در شرایط گرم شدن یا ورودی نامناسب، باتری آسیب نبیند.
• سیستم سوئیچینگ Buck‑Boost مجتمع است؛ یعنی با تنها یک سلف مشترک می‌تواند هم کاهش ولتاژ (buck) و هم افزایش ولتاژ (boost) را انجام دهد، که باعث کوچک شدن برد و کاهش قطعات جانبی می‌شود.
• پشتیبانی از شارژ بی‌سیم 5/7.5/10/15 وات به‌صورت TX و RX طبق استاندارد WPC 1.2.4، به‌همراه FOD (Foreign Object Detection) برای تشخیص اجسام فلزی ناخواسته روی کویل.

report

• ABIJ-USB 14X18650 Battery Bank Case Battery Charge Storage Boxes With LED Lighting Detachable For Smartphone Charging
• 1. Function: digital display with power, detachable, welding-free, with anti-reverse connection protection, can charge 14 18650 flat-head batteries, when the built-in battery can be used as a power bank, the normal version requires a charging cable, wireless fast charging The version does not require a charging cable and can be charged quickly.
• 2. Hand-made DIY mobile power kit, self-configured mobile power, larger battery capacity and more durable, can better solve your charging problem.
• 3. Suitable for people with greater charging needs, equipped with 3 charging interface types, for Micro, for ,for Type-C can charge the charging box.
• 4. With power display, let you know the remaining power anytime and anywhere, and better charge your mobile phone or other devices.
• 5. Comes with a lanyard, which is more convenient to carry, allowing you to take it wherever you go.
• Model: C14 series
• Battery: 18650 type flat head battery * 14 (free welding)
• Size: Thickness 44mm Width 80mm Length 165mm
• (internal dimensions remove a spring: thickness 36mm width 72mm length 146mm)
• Parameter :

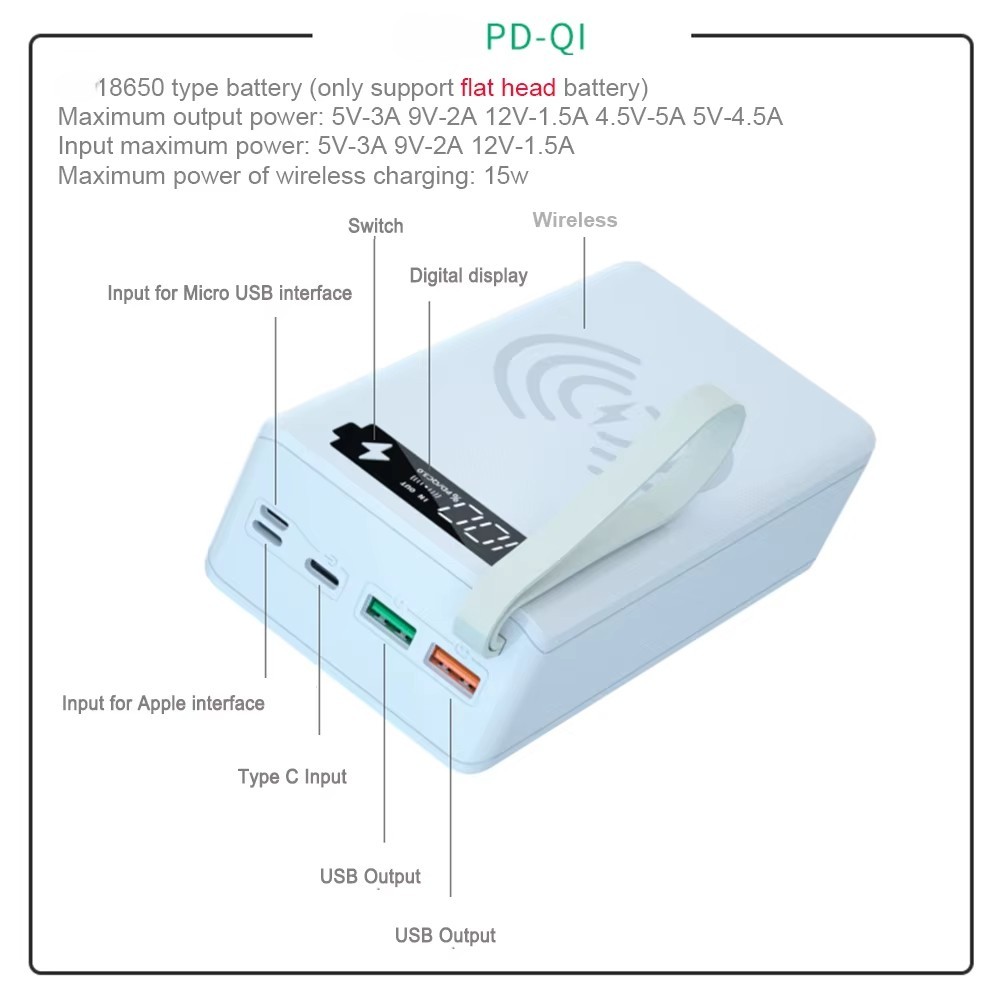

• C14 -PD-QI : output maximum power: 5V-3A 9V-2A 12V-1.5A 4.5V-5A 5V-4.5A wireless charging 15w

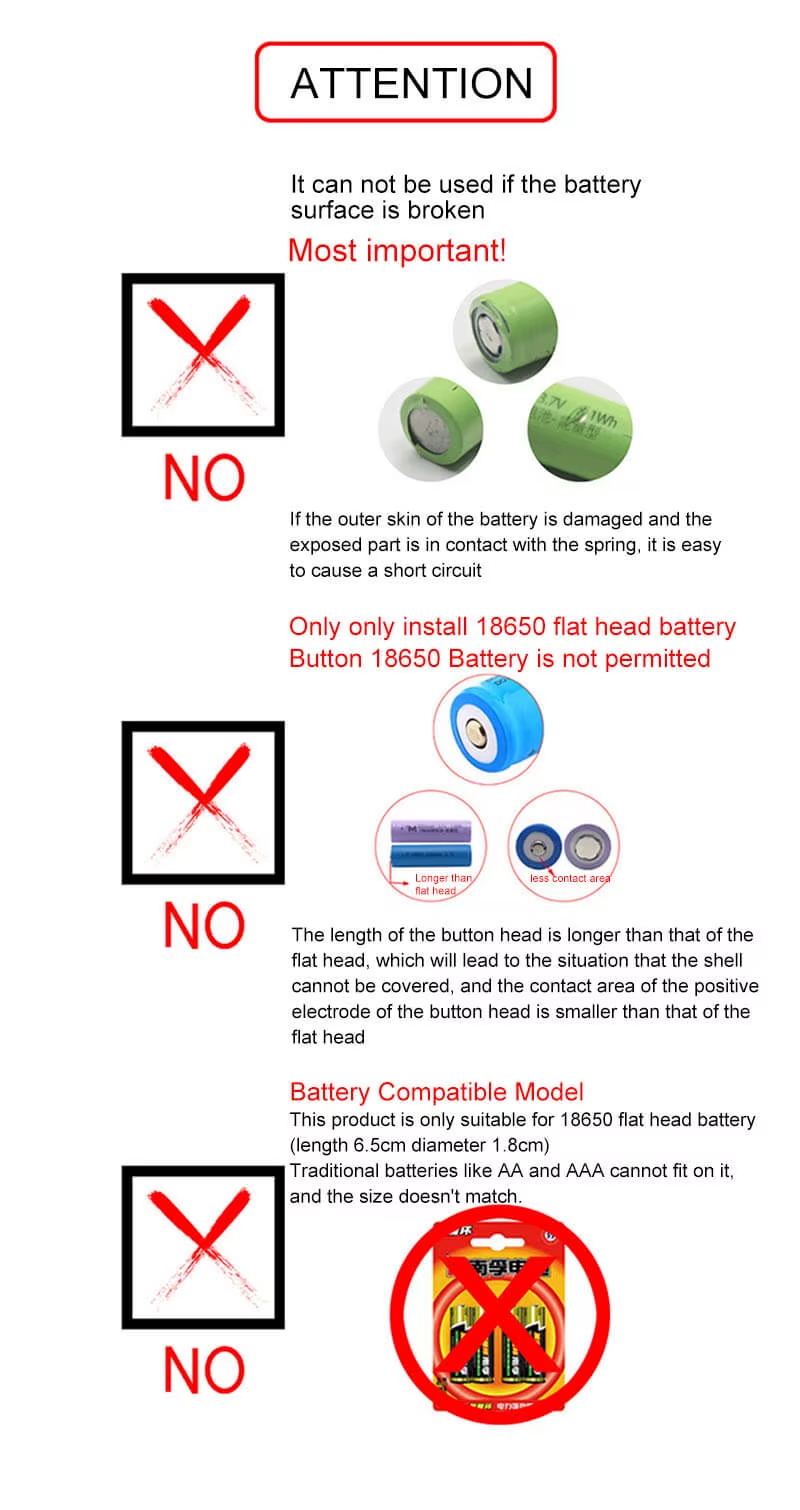

• Precautions:
• 1. The battery cannot be used if its outer skin is damaged.
• 2. Pointed batteries cannot be used, only flat batteries can be used.

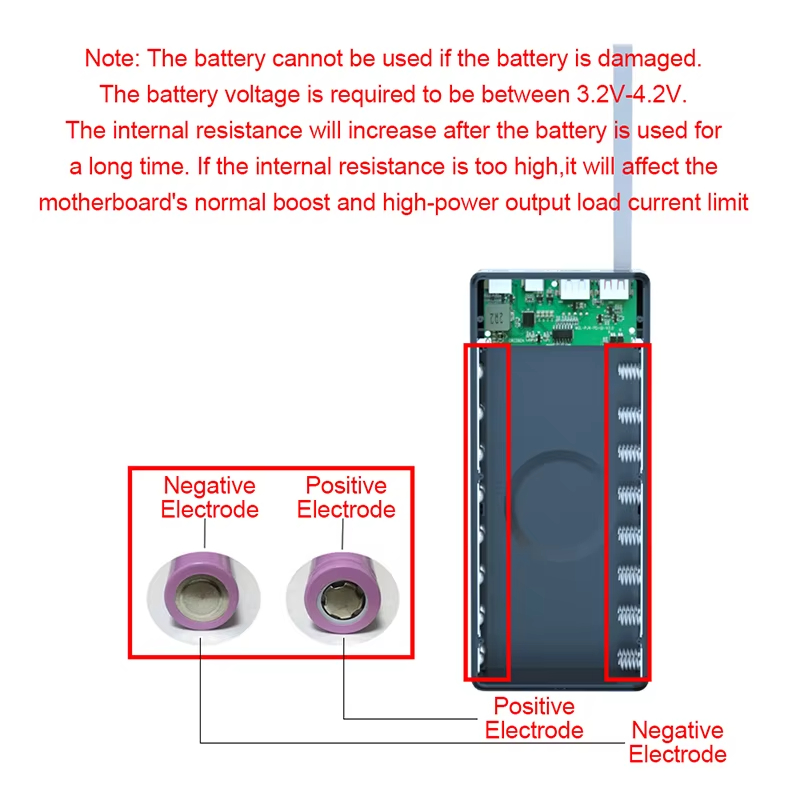

• 3. The positive and negative poles need to be placed and used correctly.
• 4. Do not use or store in a high temperature environment.
• Colour:black
• Material:ABS
•

• Package Contents:
• 1x 18650 Power Bank Case(Batteries not included) (with wireless charging)/
• Only the above package content, other products are not included.
• Note: Light reflection and different displays may cause the color of the item in the picture a little different from the real thing. The measurement allowed error is +/- 1-3cm

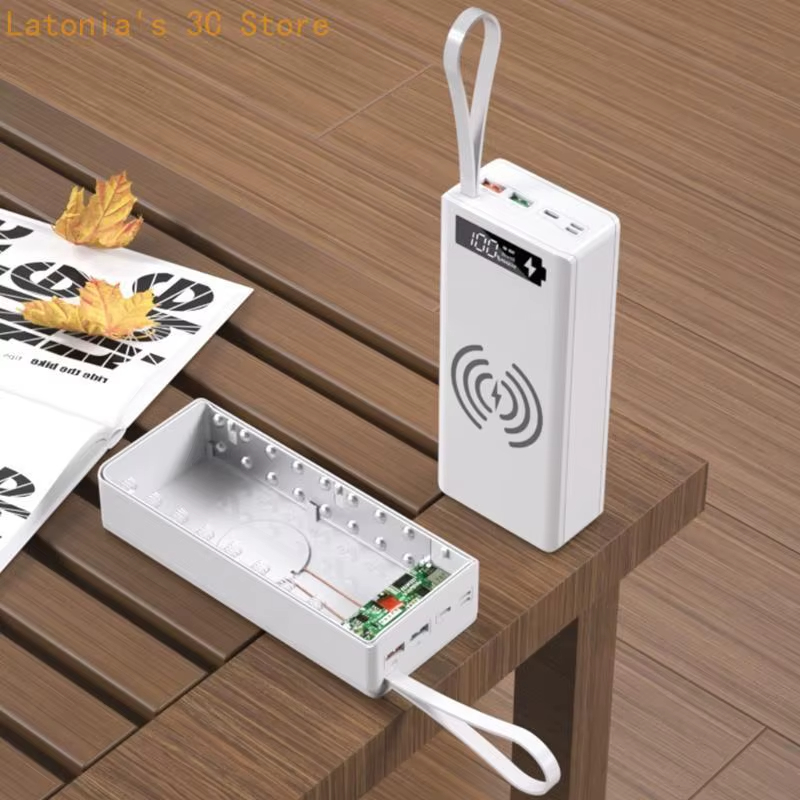

این کیس پاوربانک، در اصل یک پاوربانک DIY حرفه‌ای 18650 است که با داشتن نمایشگر LCD، دو خروجی USB و شارژ بی‌سیم، می‌تواند از چند سلول لیتیومی ساده، یک پاوربانک فست شارژ قدرتمند برایت بسازد.

1. کیس پاوربانک 18650 LCD دار دقیقاً چیست و به چه درد می‌خورد؟

کیس پاوربانک 18650 یک بدنه آماده به‌همراه برد شارژ و مبدل داخلی است که به تو امکان می‌دهد با چند سلول لیتیوم یونی 18650، یک پاوربانک DIY حرفه‌ای و قدرتمند بسازی. این کیس پاوربانک با داشتن نمایشگر LCD، دو خروجی USB و قابلیت شارژ بی‌سیم، از نظر امکانات شبیه پاوربانک‌های برند بازار است، با این تفاوت که باتری‌ها را خودت انتخاب و نصب می‌کنی.

2. این کیس پاوربانک با چه باتری‌هایی کار می‌کند و چند سلول 18650 می‌خواهد؟

این محصول برای باتری لیتیوم یونی 18650 با ولتاژ نامی 3.7 ولت طراحی شده و مخصوص کسانی است که می‌خواهند از سلول‌های 18650 خودشان برای ساخت پاوربانک استفاده کنند. در مدل‌ پاوربانک DIY که روی آن‌ها «14*18650 Battery Power Bank Case» نوشته شده، امکان نصب تا14 سلول وجود دارد و عملاً می‌توانی یک پاوربانک با ظرفیت بسیار بالا بسازی

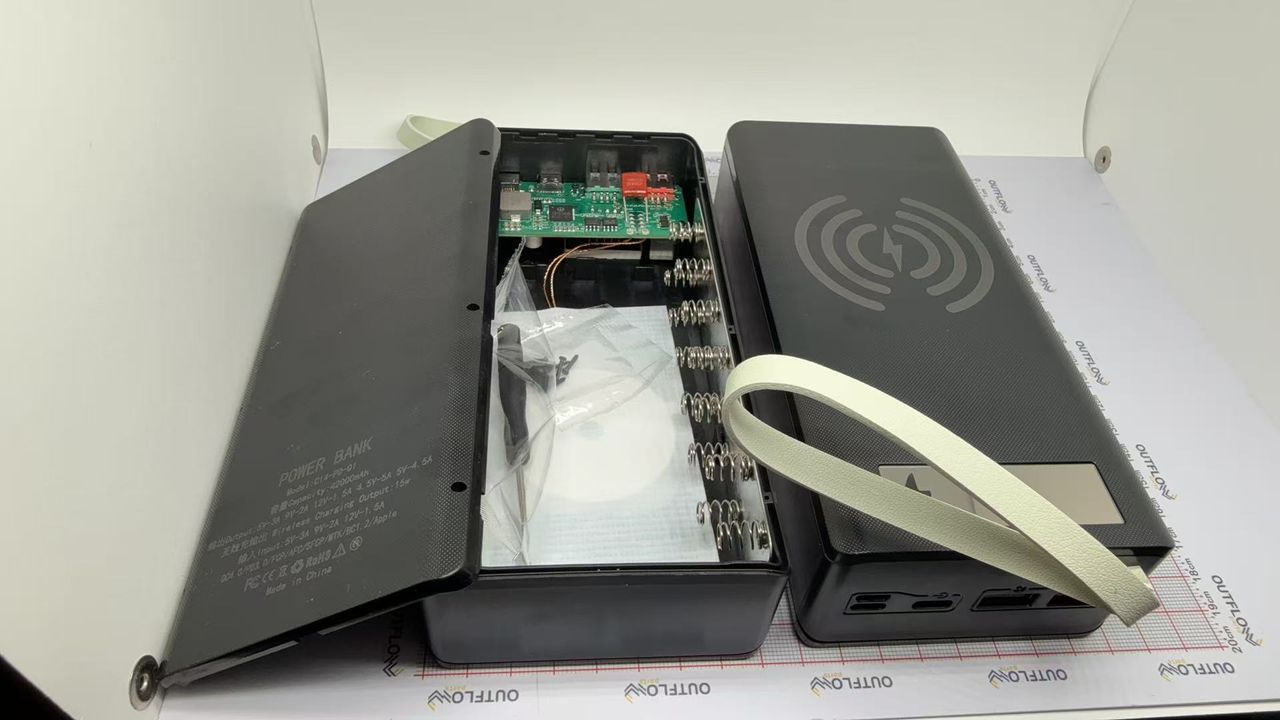

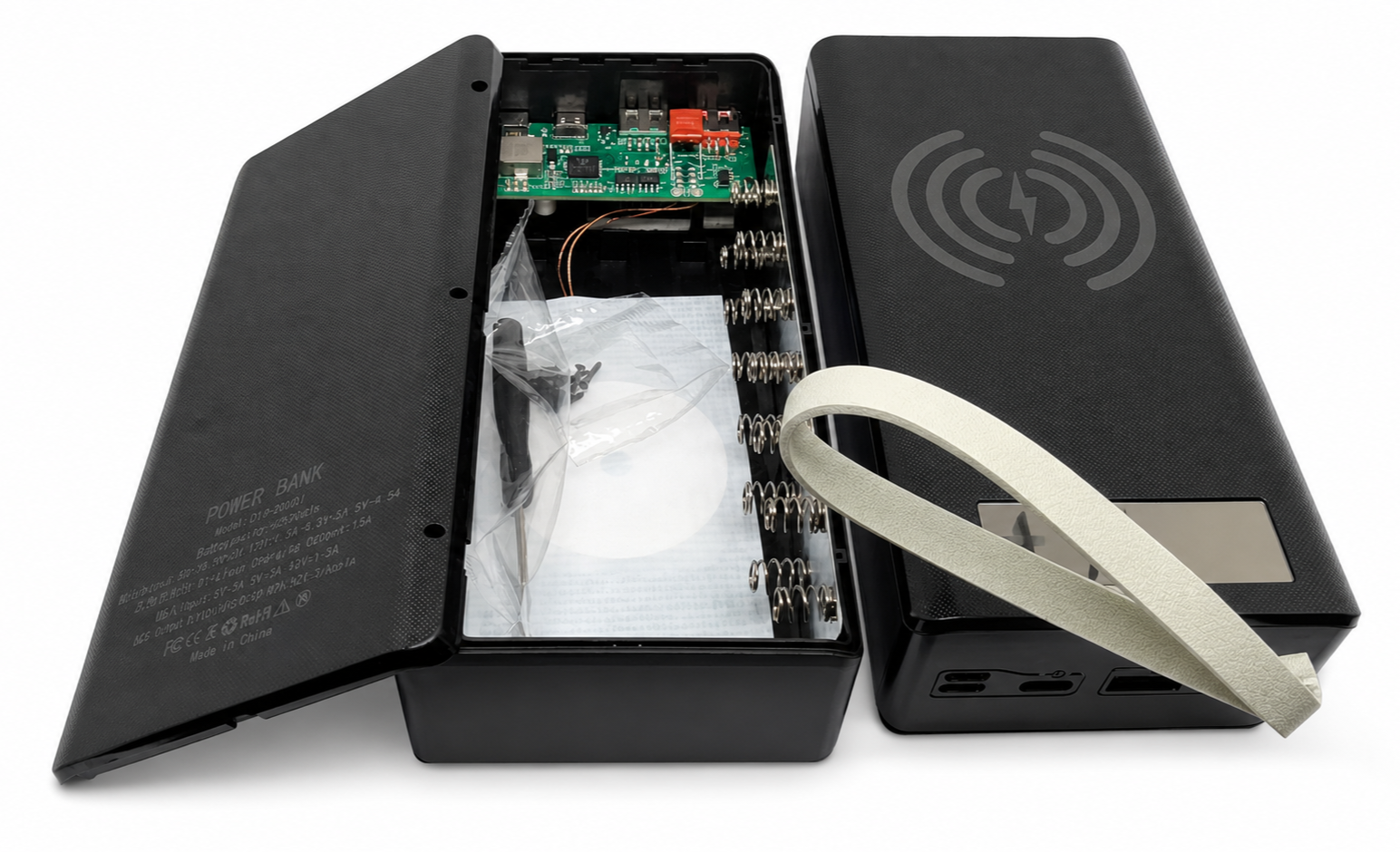

3. نصب باتری در کیس پاوربانک 18650 سخت است یا بدون لحیم‌کاری انجام می‌شود؟

خیلی‌ها دنبال کیس پاوربانک بدون لحیم کاری هستند؛ در این مدل‌ها، داخل بدنه، جاباتری فنری یا کشویی قرار داده شده و کافی است سلول 18650 را در جای خودش قرار بدهی. اگر طراحی داخلی کیس پاوربانک طوری باشد که فقط برد و سیم دیده شود، برای اتصال باتری‌ها باید کمی تجربه لحیم‌کاری داشته باشی؛ اما هدف بیشتر مدل‌های «Battery Shell Storage» این است که کاربر عادی هم بتواند به‌راحتی پاوربانک DIY خودش را مونتاژ کند.

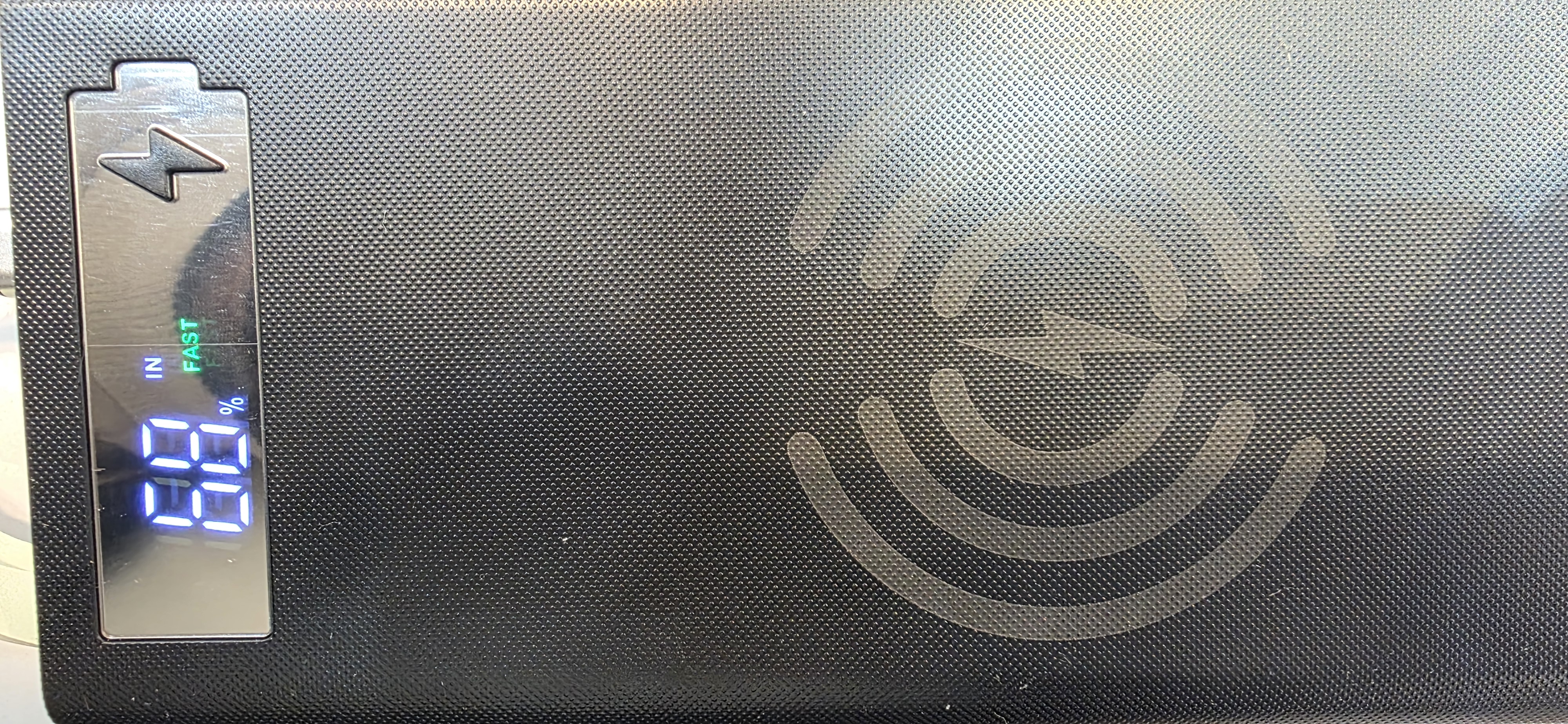

4. نمایشگر LCD روی کیس پاوربانک چه اطلاعاتی را نشان می‌دهد؟

نمایشگر LCD این کیس پاوربانک فقط جنبه ظاهری ندارد و کاملاً کاربردی طراحی شده است:

• نمایش درصد شارژ پاوربانک به‌صورت عددی، تا دقیق بدانی چند درصد انرژی باقی مانده است.
• نمایش وضعیت شارژ شدن یا دشارژ شدن (ورودی/خروجی فعال).
•  نماد فعال بودن شارژ بی‌سیم به صورت فست یا معمولی یا پورت‌های USB نیز روی LCD دیده می‌شود.

برای کاربری که از پاوربانک زیاد استفاده می‌کند، داشتن نمایشگر LCD نسبت به چند LED ساده، تجربه بسیار بهتری می‌دهد.

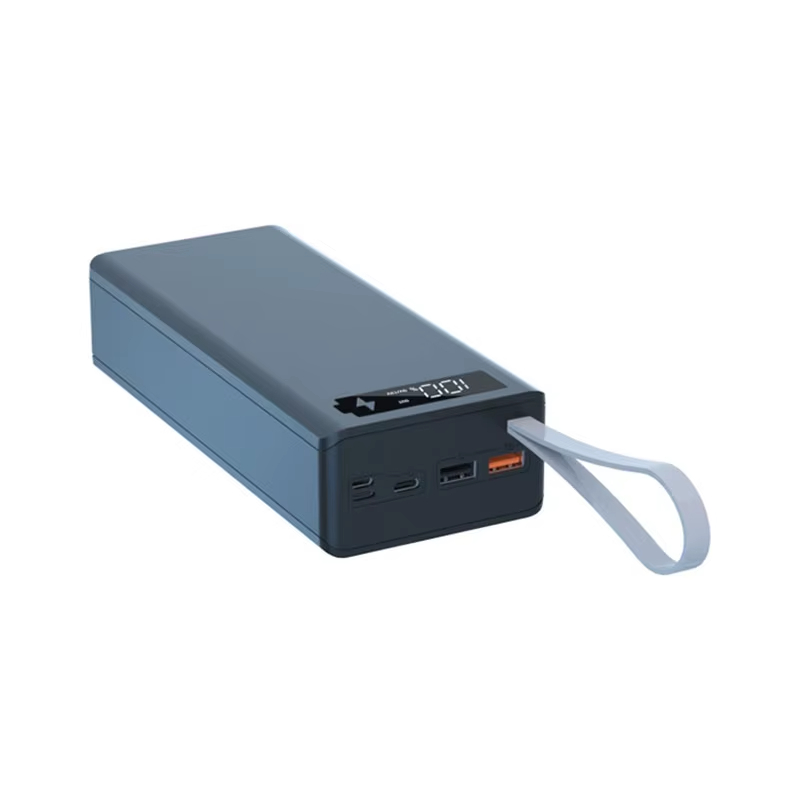

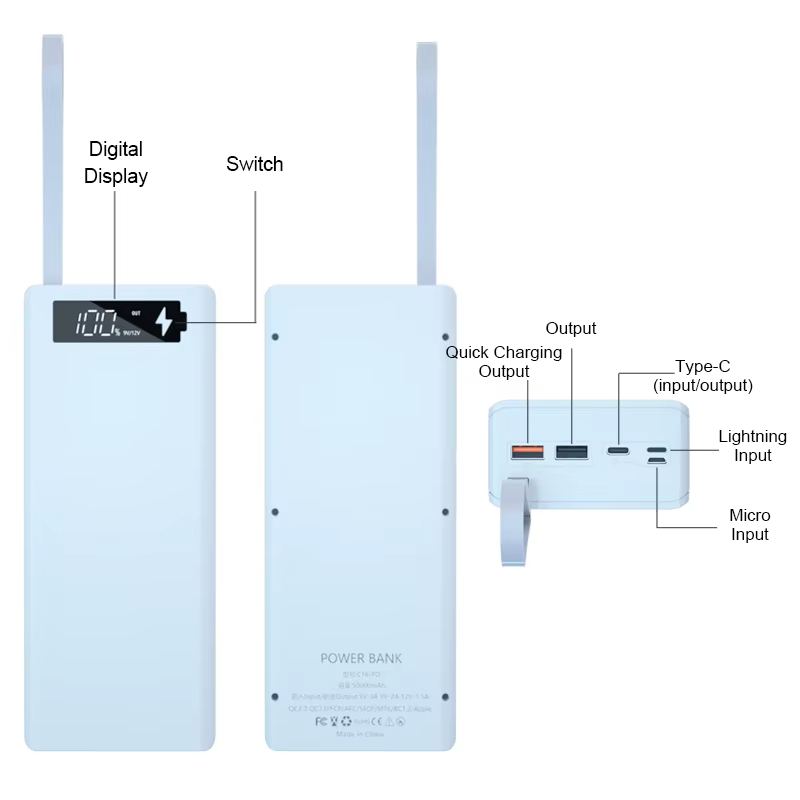

5. چه درگاه‌ها و پورت‌هایی روی این کیس پاوربانک وجود دارد؟

این کیس پاوربانک LCD دار معمولاً ترکیب کاملی از ورودی و خروجی را در اختیار تو قرار می‌دهد:

• دو عدد خروجی USB‑A برای شارژ هم‌زمان موبایل، تبلت، اسپیکر بلوتوث و سایر گجت‌ها.
• یک پورت ورودی (معمولاً Micro USB یا Type‑C) برای شارژ خود پاوربانک.
• یک پد شارژ بی‌سیم (Wireless Charging Pad) روی بدنه که با قرار دادن گوشی سازگار، بدون کابل آن را شارژ می‌کند.

با این ترکیب، این کیس عملاً به یک پاوربانک چندمنظوره تبدیل می‌شود که هم شارژ کابلی را پوشش می‌دهد و هم شارژ وایرلس را.

6. آیا کیس پاوربانک 18650 از شارژ سریع QC3.0 و PD پشتیبانی می‌کند؟

این محصول از پشتیبانی از Quick Charge  پشتیبانی میکند

• روی خروجی USB‑A، می‌توانی ولتاژ و جریان‌های استاندارد شارژ سریع مثل 5V/3A، 9V/2A و 12V/1.5A را داشته باشی.
• این برد از آی‌سی‌های پیشرفته  IP5568 استفاده میکندکه  امکان پشتیبانی از USB‑C PD2.0/PD3.0 نیز وجود دارد که برای شارژ سریع گوشی‌ها و حتی برخی لپ‌تاپ‌ها بسیار کاربردی است.

بنابراین، این کیس پاوربانک 18650 فقط یک باکس ساده 5 ولتی نیست، بلکه می‌تواند نقش یک پاوربانک فست شارژ را برای موبایل و تبلت بازی کند.

7. شارژ بی‌سیم پاوربانک بر چه اساسی کار می‌کند و با چه گوشی‌هایی سازگار است؟

بخش شارژ بی‌سیم این پاوربانک وایرلس DIY بر پایه استاندارد Qi طراحی شده است که امروزه در اکثر گوشی‌های هوشمند مدرن استفاده می‌شود.

• اگر گوشی شما از شارژ بی‌سیم Qi پشتیبانی می‌کند، کافی است آن را روی پد وایرلس کیس پاوربانک قرار دهید تا شارژ شروع شود.
• برای گوشی‌های فاقد Qi، می‌توان از گیرنده شارژ وایرلس نازک که به پورت Type‑C یا Micro USB وصل می‌شود استفاده کرد.

توان شارژ بی‌سیم معمولاً در محدوده 5 تا 10 یا 15 وات است و برای شارژ روزمره در سفر و محل کار کاملاً کار راه‌انداز است.

8. حداکثر ظرفیت پاوربانکی که با این کیس می‌توان ساخت چقدر است؟

ظرفیت نهایی پاوربانک 18650 که می‌سازی به دو پارامتر بستگی دارد:

1. تعداد سلول‌هایی که کیس پشتیبانی می‌کند (مثلاً ۸ یا ۱۲ عدد سلول 18650).
2. ظرفیت هر سلول (مثلاً 2200، 2500، 2600 یا 3000mAh).

اگر فرض کنیم کیس از ۱۲ سلول 18650 پشتیبانی کند و تو از سلول‌های 2500mAh واقعی استفاده کنی، ظرفیت اسمی باتری‌ها حدود 30000mAh در ولتاژ 3.7 ولت خواهد بود. با احتساب راندمان مبدل DC‑DC، ظرفیت مؤثر پاوربانک در 5 ولت چیزی در حدود 20000–26000mAh خواهد بود که برای یک پاوربانک پرقدرت سفر و استفاده روزمره ایده‌آل است.

9. آیا کیس پاوربانک 18650 ایمن است و چه حفاظت‌هایی دارد؟

ماژول‌های استاندارد مورد استفاده در کیس‌های پاوربانک 18650 معمولاً تمام حفاظت‌های لازم را دارند تا استفاده روزمره ایمن باشد:

• حفاظت در برابر شارژ بیش از حد (Overcharge Protection)
• حفاظت در برابر تخلیه بیش از حد (Overdischarge Protection)
• حفاظت جریان در ورودی و خروجی برای جلوگیری از اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• در بسیاری از طراحی‌ها، نظارت روی دما برای جلوگیری از گرم شدن بیش از حد سلول‌ها یا آی‌سی اصلی.

10. استفاده از باتری استوک لپ‌تاپ در کیس پاوربانک 18650 کار درستی است؟

خیلی از علاقمندان پاوربانک DIY برای کاهش هزینه از سلول‌های سالم خارج‌شده از پک لپ‌تاپ استفاده می‌کنند. این کار از نظر فنی ممکن است، اما نیازمند دقت است:

• حتماً باید سلول‌ها از نظر ظرفیت، خوددشارژی و دما تست شوند تا سلول ضعیف یا خراب کنار گذاشته شود.
• بهتر است تمام سلول‌های مورد استفاده در کیس پاوربانک از یک برند، یک ظرفیت و وضعیت سلامت مشابه باشند.

اگر هدف فقط تست و پروژه شخصی است، باتری‌های لپ‌تاپی سالم هم می‌توانند گزینه‌ای اقتصادی باشند.

11. کیس پاوربانک 18650 برای چه کسانی بهترین انتخاب است؟

این کیس پاوربانک چندمنظوره با LCD و شارژ بی‌سیم، گزینه‌ای عالی برای چند گروه کاربری است:

• افرادی که سلول‌های 18650 سالم در اختیار دارند و می‌خواهند آن‌ها را به یک پاوربانک پرقدرت تبدیل کنند.
• علاقه‌مندان به پروژه‌های DIY الکترونیک که دوست دارند پاوربانک اختصاصی خودشان را طراحی و مونتاژ کنند.
• کاربرانی که به شارژ سریع و شارژ وایرلس اهمیت می‌دهند و می‌خواهند چند دستگاه را هم‌زمان شارژ کنند.
• تعمیرکارها و متخصصان الکترونیک که می‌خواهند برد پاوربانک و امکانات آن (QC3.0، PD، Wireless Charging) را در پروژه‌های مختلف به کار بگیرند.

12. نکات مهم قبل از استفاده از کیس پاوربانک 18650

برای اینکه از کیس پاوربانک نهایت کارایی و عمر را بگیری، این موارد را در نظر داشته باش:

• فقط به تعداد سلول‌هایی که در مشخصات کیس آمده، باتری نصب کن و از اضافه کردن سلول خارج از طراحی خودداری کن.
• سعی کن سلول‌ها را قبل از نصب، تا حدودی شارژ و ولتاژشان را نزدیک به هم تنظیم کنی.
• از سلول‌های با ظرفیت غیرواقعی و برندهای نامعتبر دوری کن.
• اجازه بده در اولین استفاده، یک بار کامل شارژ و یک بار هم تقریبا کامل تخلیه شود تا نمایشگر درصد باتری دقیق‌تر کالیبره شود.
• کیس پاوربانک را در معرض گرمای شدید، نور مستقیم خورشید یا شرایط محیطی نامناسب قرار نده.

13. مزیت کیس پاوربانک DIY نسبت به پاوربانک آماده چیست؟

در مقایسه با پاوربانک‌های آماده ، این کیس پاوربانک DIY 18650 چند مزیت کلیدی دارد:

• امکان تعویض، ارتقا و سرویس باتری‌ها در هر زمان.
• توانایی انتخاب ظرفیت دلخواه با توجه به تعداد و نوع سلول 18650.
• انعطاف بالا برای کاربر حرفه‌ای و علاقه‌مند به الکترونیک که می‌خواهد پاوربانک شخصی‌سازی شده خودش را داشته باشد.
