ماژول پاوربانک شارژ سریع دوطرفه 22.5 وات با نمایشگر رنگی، PD، نمایشگر ظرفیت باتری با یادگیری هوشمند خودکار

مشخصات :

پارامترهای ورودی: 5V3A / 9V2A / 12V1.5A
پارامترهای خروجی: 5V3A / 9V2A / 12V1.5A / 10V 2.25A
پورت‌ها: شامل ۱ پورت Type-C شارژ سریع (قابل شارژ و خروجی) + ۲ پورت خروجی USB شارژ سریع
پروتکل‌ها: PD, QC, APPLE, FCP, SCP, VOO

 مکانیزم «self‑learning» : یادگیری هوشمند ظرفیت باتری (پس از اتصال اول باتری، درصد نمایش‌داده‌شده ممکن است نادقیق باشد چون برد ظرفیت واقعی پک را نمی‌داند. ماژول دارای مکانیزم self‑learning است: با چند سیکل کامل شارژ/دشارژ، رفتار ولتاژ و زمان را تحلیل و درصد باتری را کالیبره می‌کند تا پس از چند بار استفاده نمایش شارژ دقیق‌تر شود. این کاربرد برای پک‌های سفارشی (مثل ترکیب‌های خاص 18650 یا 21700) مفید است.)

عملکرد: دارای محافظت در برابر اضافه‌شارژ/دشارژ/ولتاژ بیش از حد/گرم‌شدن و موارد مشابه، بازده تبدیل بالا، پایداری جریان و ولتاژ
نکته: 22.5W پروتکل فوق‌سریع شارژ است، شارژ سریع دوطرفه پروتکل PD20W است، خروجی شارژ سریع همزمان از چندین رابط پشتیبانی نمی‌شود

1. سازگاری چندپروتکلی: پشتیبانی از PD/QC/APPLE و دیگر پروتکل‌های مرسوم، سازگار با شارژ سریع همه برندها
2. حفاظت چهارگانه ایمنی: حفاظت هوشمند در برابر اضافه‌شارژ/دشارژ بیش از حد/ولتاژ بیش از حد/گرم‌شدن، برای جلوگیری از خطرات ایمنی احتمالی
3. نمایشگر رنگی TFT قدرتمند: نمایش لحظه‌ای توان/ولتاژ/دما، وضعیت در یک نگاه

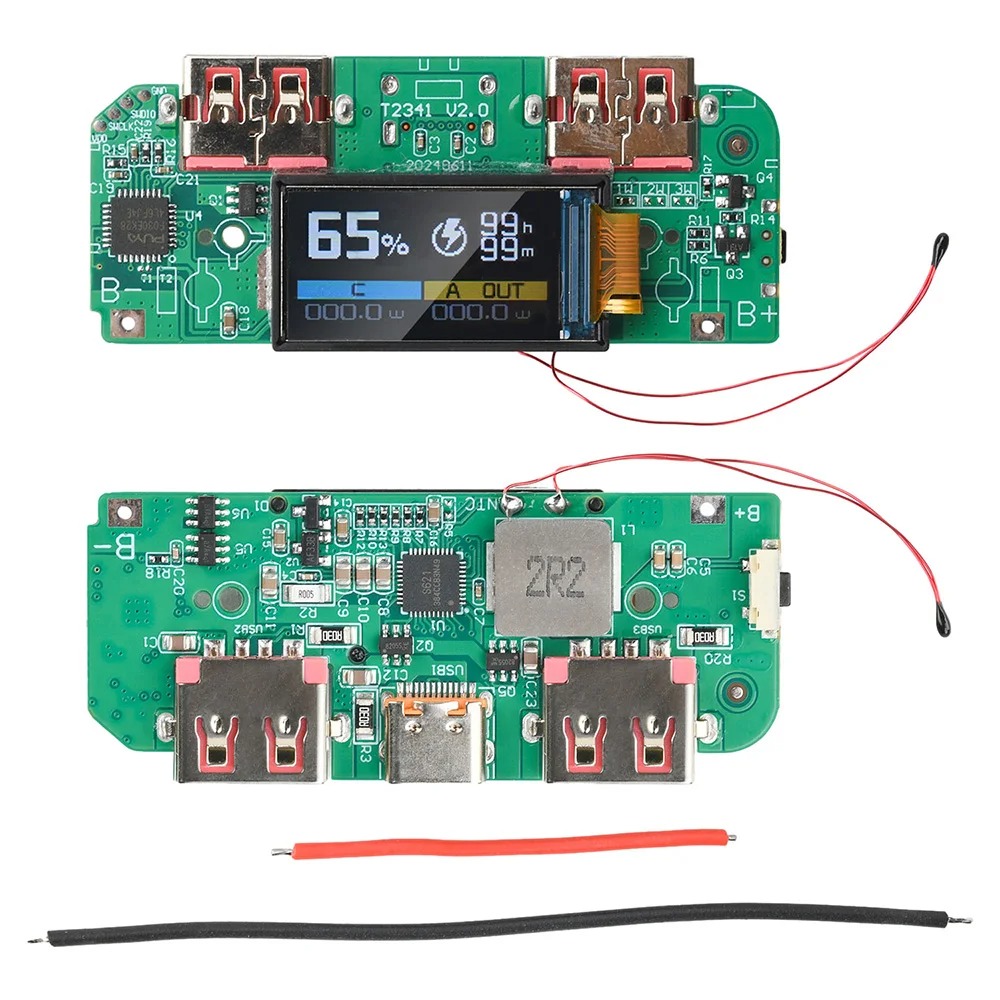

4. طراحی برد بدون محافظ جداگانه: عملکرد محافظت یکپارچه روی برد اصلی، امکان لحیم‌کردن مستقیم باتری برای صرفه‌جویی فضا و ساده‌سازی مونتاژ
5. توان هوشمند با یادگیری خودکار: کالیبره خودکار نمایش توان پس از اولین استفاده، بازتاب دقیق‌تر شارژ باقی‌مانده باتری

دستورالعمل مونتاژ:

1. از آنجایی که صفحه‌نمایش مادربرد حساس است، پس از دریافت، قبل از لحیم‌کاری روی قلع، لطفاً صفحه را روشن کنید تا از سالم بودن آن تست شود. سیم‌های صفحه‌نمایش در صورت فشار خارجی ممکن است آسیب دیده یا باعث ترکیدگی صفحه شوند؛ هنگام استفاده از صفحه مراقبت کنید.
2. در استفاده عادی، سیم‌های باتری باید لحیم شوند؛ روش‌هایی مانند پیچاندن سیم/گیره تمساحی/باکس فنری و مانند آن منجر به عدم تأمین جریان کافی و تأثیر بر شارژ و دشارژ خواهند شد. قطب مثبت و منفی باتری باید عایق‌بندی مناسبی داشته باشند تا از تماس با مادربرد و آسیب در فرآیند استفاده جلوگیری شود.

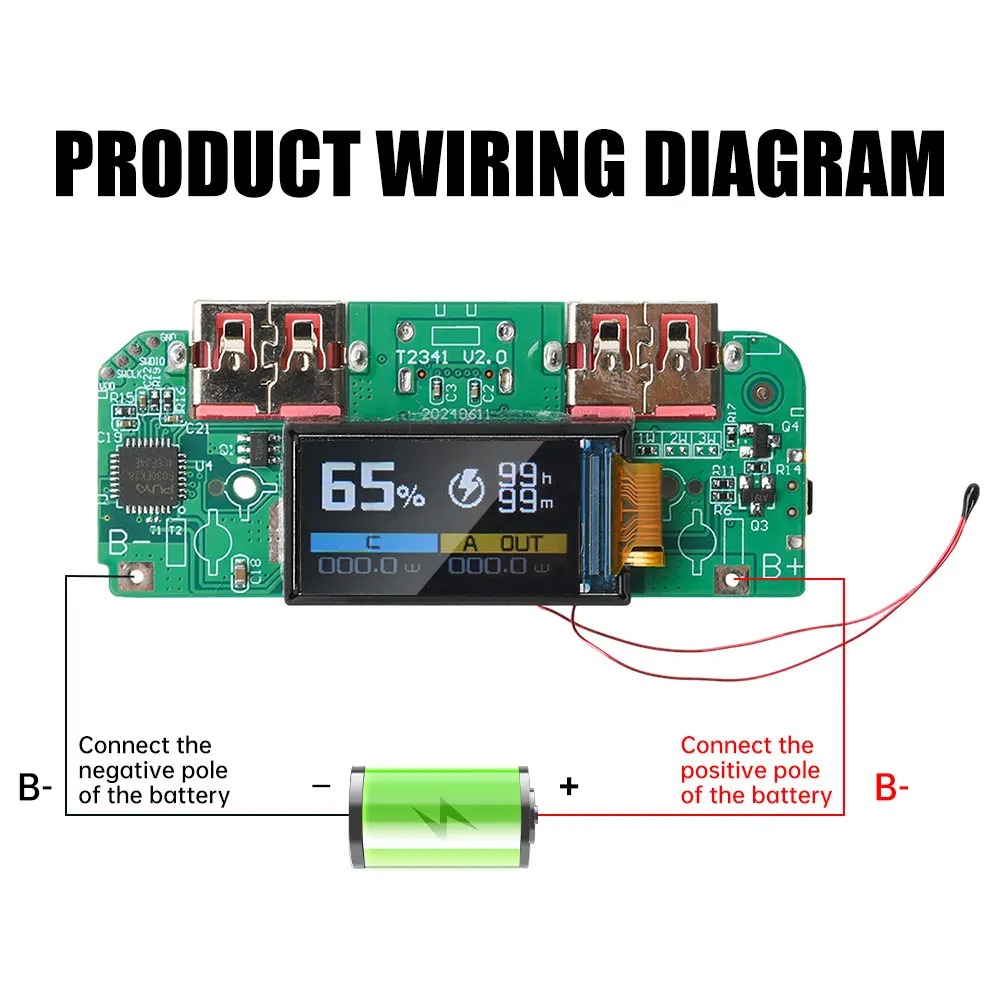

3. موقعیت B+ روی مادربرد به قطب مثبت باتری و B- به قطب منفی متصل می‌شود؛ اتصال معکوس انجام ندهید، چون اتصال معکوس می‌تواند مادربرد را بسوزاند. آثار سوختگی روی آی‌سی برد قابل مشاهده خواهد بود و معمولاً فقط در اثر اتصال معکوس یا تماس نادرست رخ می‌دهد.
4. برای باتری از سل‌های لیتیومی سه‌تایی 3.7V استفاده کنید؛ باتری‌های لیتیوم آهن فسفات قابل استفاده نیستند. باتری‌ها باید موازی لحیم شوند، نه سری؛ ولتاژ سری زیاد باعث سوختن مادربرد می‌شود.
5. مادربرد دارای عملکرد حفاظتی است و در لحیم کردن باتری نیازی به افزودن برد محافظ جداگانه نیست. برد محافظ باتری محدودیت جریان دارد و در صورت عبور از حد، خروجی را قطع می‌کند.

دستورالعمل استفاده:

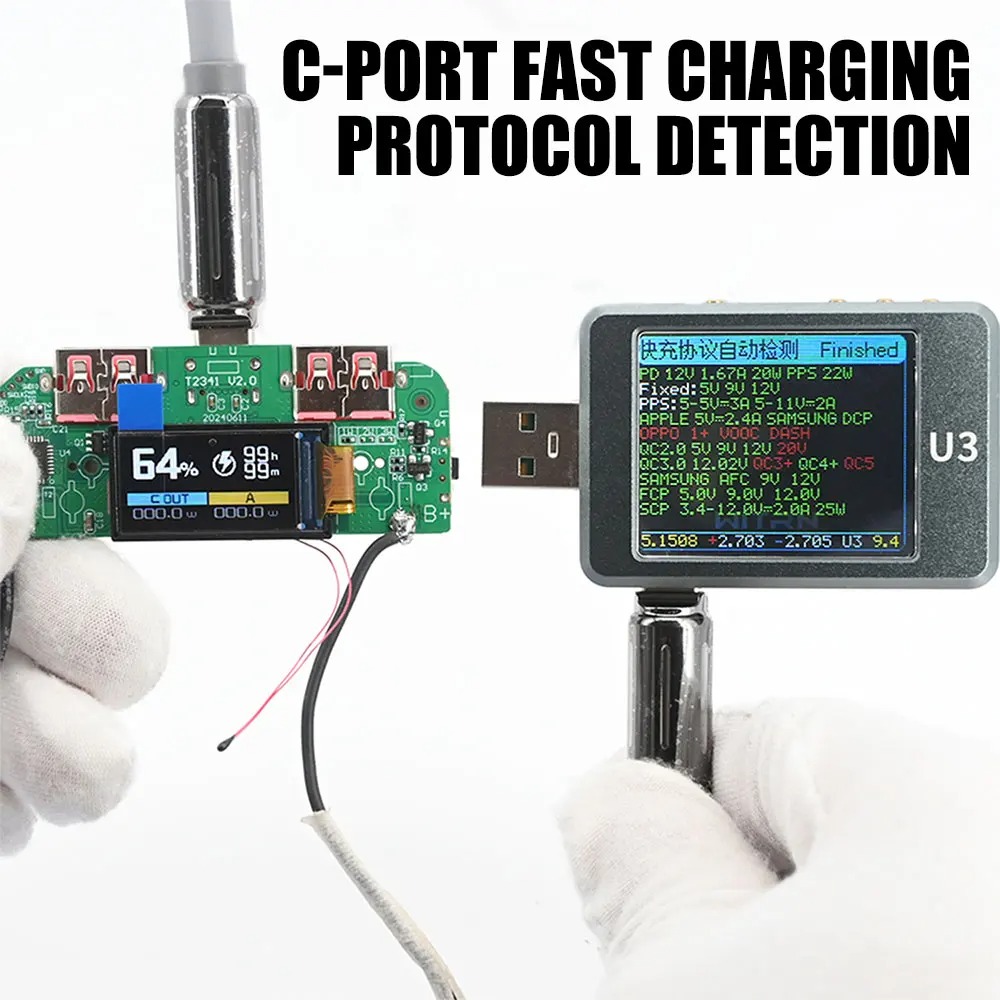

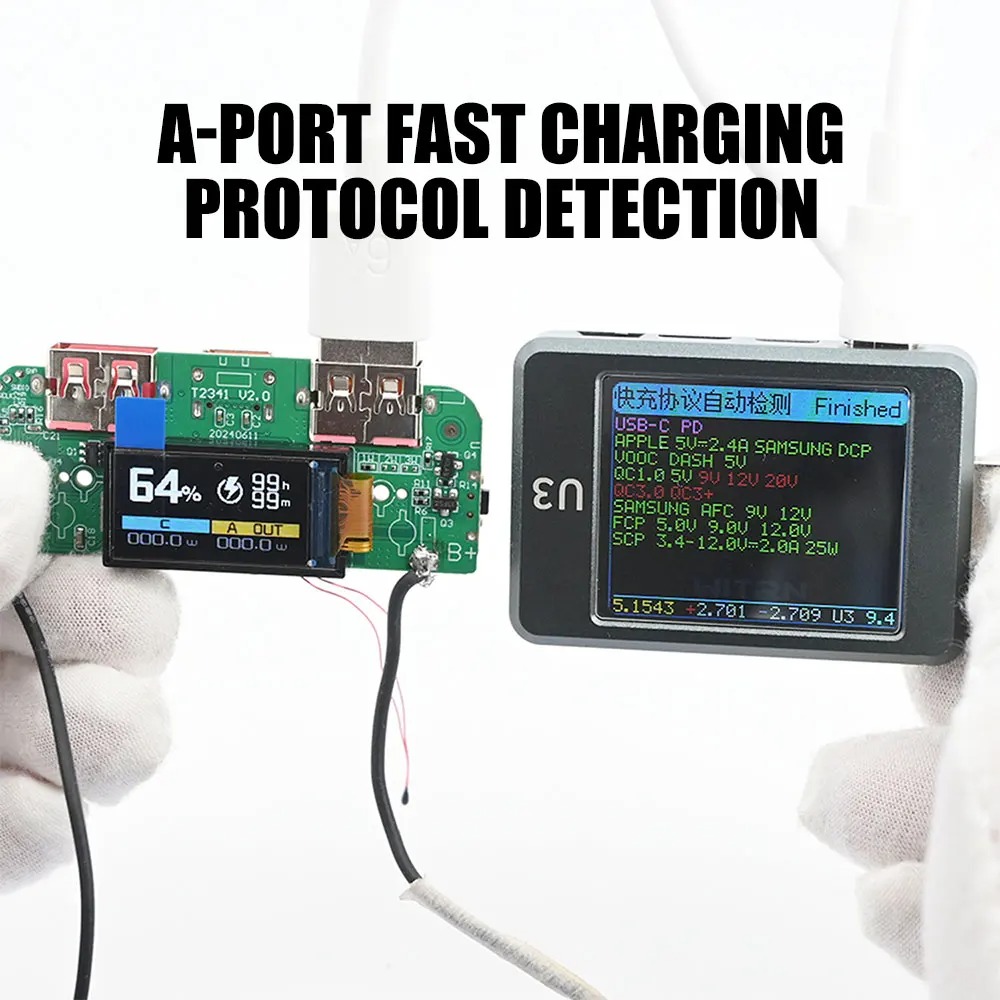

1. در فعال‌سازی شارژ سریع گوشی، پروتکل‌های عمومی و اختصاصی شارژ سریع باید تشخیص داده شوند. مادربرد از چیپ شارژ سریع هوشمند استفاده می‌کند و با پروتکل‌های عمومی مرسوم بازار سازگار است تا نیازهای برندهای مختلف گوشی برای شارژ سریع را برآورده کند. قبل از سفارش، لطفاً تأیید کنید که گوشی شما با این پروتکل‌های عمومی سازگار است تا از عدم فعال شدن شارژ سریع جلوگیری شود.
2. درباره گرمای مادربرد در حین شارژ: در حالت کار پاوربانک، جریان از مادربرد و چیپ عبور می‌کند و تبدیل انرژی مقداری اتلاف دارد که به صورت حرارت منتشر می‌شود. در شارژ سریع با توان بالا، تولید حرارت بیشتر مشهود است که پدیده فیزیکی عادی است.
3. درست پس از اتصال باتری، نمایشگر دیجیتال ممکن است مقدار شارژ را دقیق نشان ندهد. ولت‌متر از عملکرد یادگیری ظرفیت باتری پشتیبانی می‌کند و پس از چند چرخه شارژ و دشارژ به حالت عادی می‌رسد

•
  1. Multi-protocol compatibility: support PD/QC/APPLE and other mainstream protocols, adapting to all brands of equipment fast charging
  2. Quadruple safety protection: overcharging/over-discharging/over-voltage/overheating intelligent protection, to avoid potential safety hazards
  3. TFT color screen display strength: real-time display of power/voltage/temperature, status at a glance
  4. Protection-free board design: integrated protection function on the main board, directly weld the battery to save space and simplify assembly
  5. Intelligent self-learning power: automatically calibrate the power display after the first use, accurately reflecting the remaining battery power
•

• Parameter:

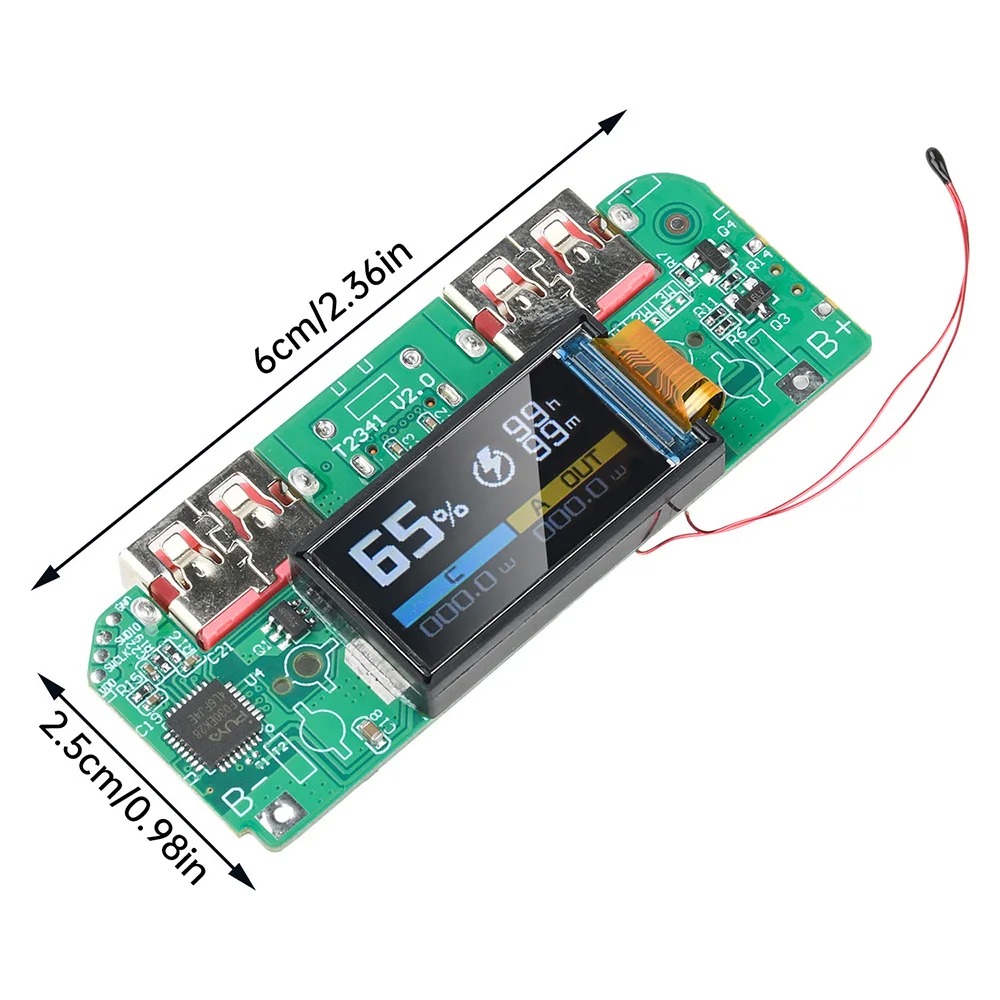

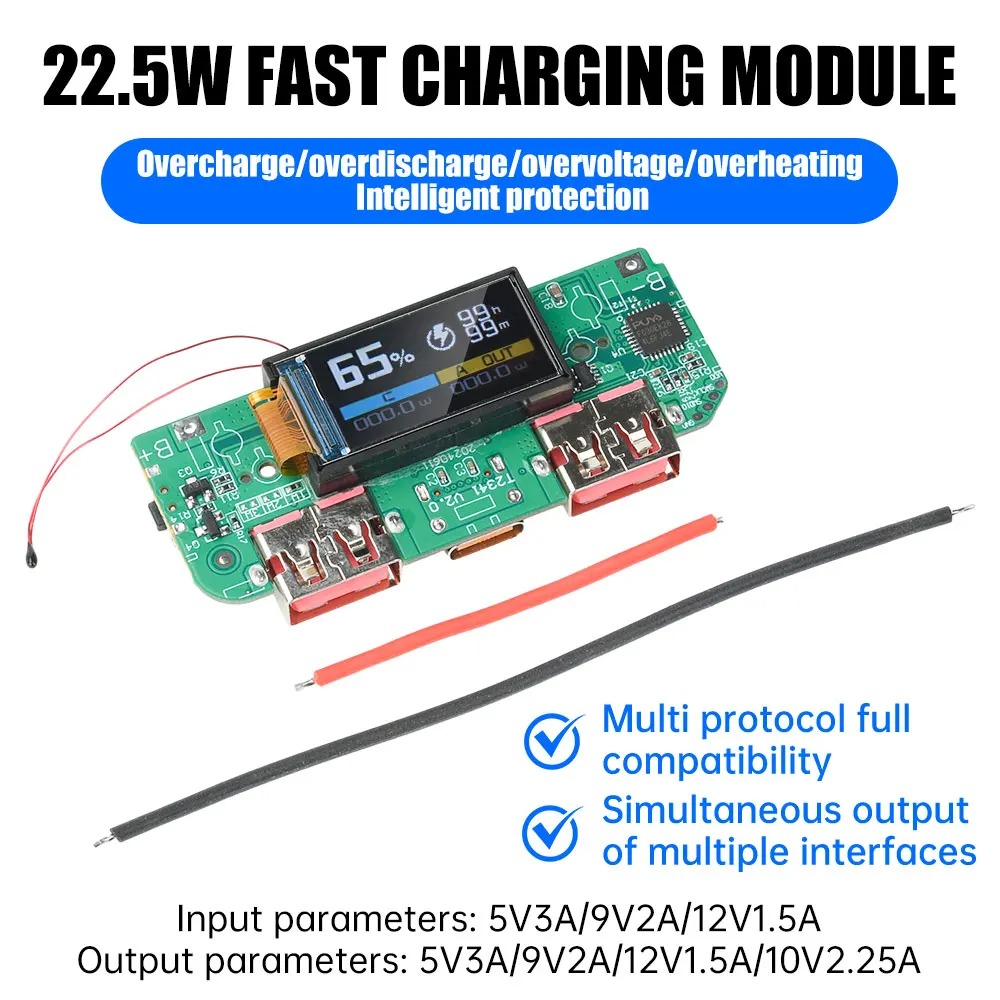

  Product Name: 22.5W fast charging module
  Input Parameters: 5V3A/9V2A/12V1.5A
  Output Parameters: 5V3A/9V2A/12V1.5A/10V2.25A
  Interfaces: Configure 1 Type-C fast charging port (can be charged as well as output) + 2 USB fast charging output ports
  Protocol: PD, QC, APPLE, FCP, SCP, VOOC
  Function: with over-charging / over-discharging / over-voltage / overheating and other kinds of protection, high conversion rate, current and voltage stability
  Note: 22.5W is the super fast charging protocol, bidirectional fast charging is the PD20W protocol, multiple interfaces at the same time the output of the fast charging of no
• Assembly instructions:
  1. Because the motherboard screen is fragile, upon receipt, please power on the screen to test whether the screen is normal after welding on the tin, the screen wires will be extruded by external forces will be spent on the screen burst screen, please pay attention to protect the screen when using.
  2. Normal use, the battery wires are welded up, wire twisting / alligator clips / spring box and other access methods will lead to insufficient power supply to affect the charging and discharging, the battery positive and negative need to do a good job of insulation protection to avoid damage caused by the use of the process of touching with the motherboard.
  3. motherboard B + position connected to the battery positive, B - position connected to the battery negative, do not connect the reverse, the reverse will burn the motherboard, burn board IC there will be traces, only the reverse or touch connection will occur.
  4. Access to the battery to use 3.7V ternary lithium batteries, lithium iron phosphate batteries can not be used, the battery parallel welding, not in series, series voltage is too high will burn the motherboard.
  5. The motherboard has a protection function, welding batteries do not need to add a protection board, the battery protection board has a limit on the current, beyond the limit will disconnect the output.
• Instructions for use:
  1. On the activation of cell phone fast charging, cell phone fast charging public and private protocols to distinguish between the motherboard adopts intelligent fast charging chip, compatible with the mainstream public fast charging protocols on the market to meet the needs of different brands of cell phones for fast charging, before placing an order, please confirm that their cell phones are compatible with the public protocols, to avoid not being able to trigger the fast charging!
  2. On the charging of the motherboard heat problem, charging treasure in the work, the current through the motherboard and the chip, energy conversion will have loss, this part of the loss in the form of heat emitted, fast charging, the power is large, the heat is more obvious, this is a normal physical phenomenon.
  3. Just connected to the battery digital display power will be inaccurate, the power meter supports battery capacity self-learning function, charge and discharge cycle a few times after the normal.
• Package include:
  Module x1
  Wiring x2

این ماژول در اصل «مادربرد پاوربانک شارژ سریع ۲۲.۵ وات با نمایشگر رنگی و PD دوطرفه» است که هم برای ساخت پاوربانک حرفه‌ای DIY طراحی شده، هم برای تبدیل پک لیتیومی ۳.۷ ولتی به یک پاوربانک چندپروتکلی مدرن.🔋

سوال ۱: این ماژول پاوربانک ۲۲.۵ وات دقیقاً چیست و چه کار می‌کند؟ ⚡

این برد، یک «ماژول پاوربانک شارژ سریع دوطرفه ۲۲.۵ وات با نمایشگر رنگی و PD» است که با اتصال مستقیم چند سل لیتیوم ۳.۷ ولتی (به‌صورت موازی) آن‌ها را به پاوربانک هوشمند تبدیل می‌کند. روی برد یک پورت Type‑C دوطرفه (ورودی/خروجی) و دو خروجی USB‑A سریع وجود دارد که می‌تواند هم‌زمان چند دستگاه را تغذیه کند، هرچند شارژ سریع فقط روی یک مسیر در لحظه فعال می‌شود.

این ماژول خودش مدار محافظ، مدیریت شارژ/دشارژ، کنترل دما و نمایشگر ظرفیت باتری را یکپارچه دارد، بنابراین برای پروژه پاوربانک ساده نیازی به BMS جداگانه نیست و تنها کافی است از سلول‌های ۳.۷ ولتی لیتیوم یونی یا لیتیوم پلیمر سازگار استفاده شود.

سوال ۲: مهم‌ترین مشخصات فنی ماژول چیست؟ 📊

طبق دیتای Electroexpress ورودی ماژول پروفایل‌های 5V3A، 9V2A و 12V1.5A را قبول می‌کند؛ یعنی می‌توان آن را با شارژرهای معمولی ۵ ولت یا شارژرهای PD/QC استاندارد تغذیه کرد. خروجی هم با همان پروفایل‌ها کار می‌کند: 5V3A، 9V2A، 12V1.5A و یک حالت 10V2.25A که معادل ۲۲.۵ وات شارژ فوق‌سریع است و برای خیلی از گوشی‌های جدید استفاده می‌شود.

پروتکل‌های پشتیبانی‌شده شامل PD، QC، APPLE، FCP، SCP و VOOC است، بنابراین عملاً اکثر برندهای رایج (سامسونگ، شیائومی، هواوی، اوپو و…) روی حالت شارژ سریع با آن سازگار خواهند بود، به شرط اینکه خود گوشی از پروتکل عمومی پشتیبانی کند. نمایشگر TFT رنگی برد در لحظه ولتاژ، جریان، توان، دما و سطح شارژ را نشان می‌دهد و پس از چند سیکل، با «یادگیری خودکار ظرفیت» دقت نمایش درصد باتری را بالاتر می‌برد.

سوال ۳: چه چیزی این ماژول را از ماژول‌های پاوربانک ساده متمایز می‌کند؟ 🧬

چند ویژگی کلیدی آن را از ماژول‌های ساده تک‌پورت جدا می‌کند:

• دوطرفه بودن Type‑C: همان پورت برای شارژ خود پاوربانک و خروجی سریع به دستگاه‌ها استفاده می‌شود، شبیه پاوربانک‌های تجاری مدرن.
• پروتکل‌های متعدد سریع: پشتیبانی از PD/QC/VOOC/SCP و پروفایل ۲۲.۵W یعنی می‌توانی برای برندهای مختلف از یک برد واحد استفاده کنی.
• نمایشگر رنگی با یادگیری ظرفیت: نمایش لحظه‌ای توان و دما + کالیبراسیون خودکار درصد باتری بعد از چند سیکل، که برای کاربر حرفه‌ای و سازنده پاوربانک بسیار جذاب است.

همچنین «طراحی بدون برد محافظ جداگانه» یک مزیت مهم مونتاژی است: مدار محافظ روی همان مادربرد مجتمع شده و نیاز به BMS مجزا برای پاوربانک تک‌ولتاژ را حذف می‌کند، هرچند برای سیستم‌های چندسل سری یا پاوروال‌ها هنوز BMS جدا لازم است.

سوال ۴: این ماژول چه امکانات حفاظتی و ایمنی دارد؟ 🛡️

برد از چهار سطح حفاظت اصلی پشتیبانی می‌کند: محافظت در برابر اضافه‌شارژ، دشارژ بیش از حد، اضافه‌ولتاژ و افزایش دما، تا از آسیب به سلول‌ها و خود مدار جلوگیری شود. در صورت عبور جریان/توان از حد مجاز، مدار کنترل با قطع خروجی یا محدودکردن جریان، پاوربانک را در محدوده ایمن نگه می‌دارد؛ این موضوع در متن انگلیسی و فارسی به‌عنوان «high conversion rate, current and voltage stability + multiple protections» ذکر شده است.

نکته مهمی که خود سازنده بر آن تأکید کرده، جلوگیری از اشتباه در پلاریته است: اتصال معکوس B+ و B- تقریباً حتماً مادربرد را می‌سوزاند و آثار سوختگی روی آی‌سی قابل مشاهده است، بنابراین در مونتاژ باید حتماً از عایق‌کاری مناسب و تست پلاریته قبل از لحیم‌کاری استفاده شود.

سوال ۵: دستورالعمل صحیح مونتاژ سلول‌ها به این برد چیست؟ 🔧

• نوع باتری: فقط از سلول‌های ۳.۷ ولتی لیتیوم یونی/پلیمر «سه‌تایی» (NMC/NCA) استفاده شود؛ باتری‌های لیتیوم آهن فسفات (LiFePO4) مجاز نیستند، چون ولتاژ نامی و پروفایل شارژ متفاوتی دارند.
• اتصال موازی، نه سری: سلول‌ها باید موازی لحیم شوند تا ولتاژ مجموعه همان حدود ۳.۷–۴.۲ ولت بماند؛ سری کردن (مثلاً ۲S یا ۳S) ولتاژ را بالا می‌برد و مادربرد می‌سوزد.
• B+ و B-: ترمینال B+ روی برد به مثبت پک و B- به منفی پک وصل می‌شود؛ استفاده از گیره تمساح یا پیچاندن سیم بدون لحیم دائمی می‌تواند باعث افت ولتاژ، عدم تأمین جریان کافی و عملکرد ناپایدار شارژ/دشارژ شود.

همچنین توصیه شده قبل از شروع لحیم‌کاری، نمایشگر را روشن و تست کنی تا مطمئن شوی سالم است، چون خود LCD و فلت آن نسبت به فشار و ضربه حساس‌اند.

^{سوال ۶: «یادگیری هوشمند ظرفیت باتری» یعنی چه و واقعاً چه کمکی می‌کند؟ 🧠🔋}

پس از اولین اتصال باتری، درصد شارژ نمایش‌داده‌شده روی نمایشگر ممکن است دقیق نباشد، چون برد هنوز ظرفیت واقعی پک را نمی‌شناسد. ماژول از مکانیزم «self‑learning» استفاده می‌کند؛ یعنی در چند سیکل کامل شارژ و دشارژ، رفتار ولتاژ و زمان مصرف را تحلیل می‌کند و بر اساس آن، نمایش درصد باتری را کالیبره می‌کند تا بعد از چند بار استفاده، سطح شارژ را دقیق‌تر نشان دهد.

این ویژگی برای پروژه‌هایی مفید است که در آن‌ها ظرفیت پک سفارشی (مثلاً ترکیب خاصی از 18650 یا 21700) با مقدار اسمی روی کاغذ فرق دارد و کاربر می‌خواهد پاوربانک، درصد واقعی‌تری از شارژ باقیمانده را نمایش دهد.

سوال ۷: این برد از نظر گرما و توان چه رفتاری دارد؟ 🌡️

در متن «دستورالعمل استفاده» صریحاً آمده که در حین شارژ سریع، عبور جریان از مادربرد و چیپ‌ها باعث اتلاف انرژی و ظهور آن به‌صورت گرما می‌شود و در توان‌های بالا، گرم‌شدن محسوس کاملاً طبیعی است. با توجه به پشتیبانی از پروفایل‌های تا حدود ۲۲.۵ وات، در جریان‌های نزدیک حداکثر باید به تهویه و طراحی مکانیکی توجه کرد؛ مثلاً خالی نگذاشتن برد در فضای بسته بدون جریان هوا یا چسباندن آن به هیت‌سینک/بدنه فلزی کیس پاوربانک.

در پروژه‌های سنگین‌تر که از این برد در کنار ماژول‌های بوست/بوک‑بوست بزرگ‌تر یا لودهای مداوم (مثل روتر ۴G یا رزبری‌پای) استفاده می‌شود، می‌توان از ماژول‌های نظارت دما و کنترل فن که در Electroexpress موجود است استفاده کرد .

سوال ۸: چه کاربردهای عملی برای این ماژول پیشنهاد می‌شود؟ 🧰

چند سناریوی پرکاربرد:

• ساخت پاوربانک حرفه‌ای سفارشی: ترکیب چند سل 18650 با ظرفیت بالا + این مادربرد = پاوربانک چندپروتکلی ۲۲.۵ وات با نمایشگر رنگی و مدیریت هوشمند.
• منبع تغذیه پرتابل برای بردهای توسعه: استفاده به‌عنوان منبع تغذیه موبایل برای رزبری‌پای، روتر ۴G، میکروکنترلرها و… با مزیت نمایش لحظه‌ای توان و دما.
• هسته شارژ سریع در پاور استیشن‌های کوچک: ترکیب این برد با پاور‌استیشن‌های آماده 3S/4S و مبدل‌های بوست/باک (مثل XL4005، TPS61088، ماژول 900W بوست) برای ساخت یک منبع تغذیه پرتابل چندخروجی.

سوال ۹: در استفاده روزمره باید به چه نکاتی توجه شود؟ ⚠️

چند نکته احتیاطی از متن دستورالعمل

• قبل از سفارش، حتماً بررسی شود که گوشی/دستگاه مقصد با پروتکل‌های عمومی PD/QC/FCP/SCP و… سازگار است تا شارژ سریع فعال شود؛ در غیر این صورت ماژول روی ۵ ولت معمولی کار خواهد کرد.
• هرگز باتری را با LiFePO4 یا پک‌های سری متصل نکن؛ فقط تک‌سل ۳.۷ ولت (یا چند سل موازی) مجاز است، در غیر این صورت مادربرد می‌سوزد.
• از اتصال موقت با گیره یا تاب‌دادن سیم خودداری کن؛ حتماً لحیم دائمی با سطح مقطع مناسب انجام شود تا افت ولتاژ و گرم‌شدن بی‌مورد رخ ندهد.
• در روزهای اول، به نمایش درصد شارژ خیلی اعتماد نکن؛ بعد از چند سیکل، الگوریتم یادگیری ظرفیت آن را دقیق‌تر می‌کند.
