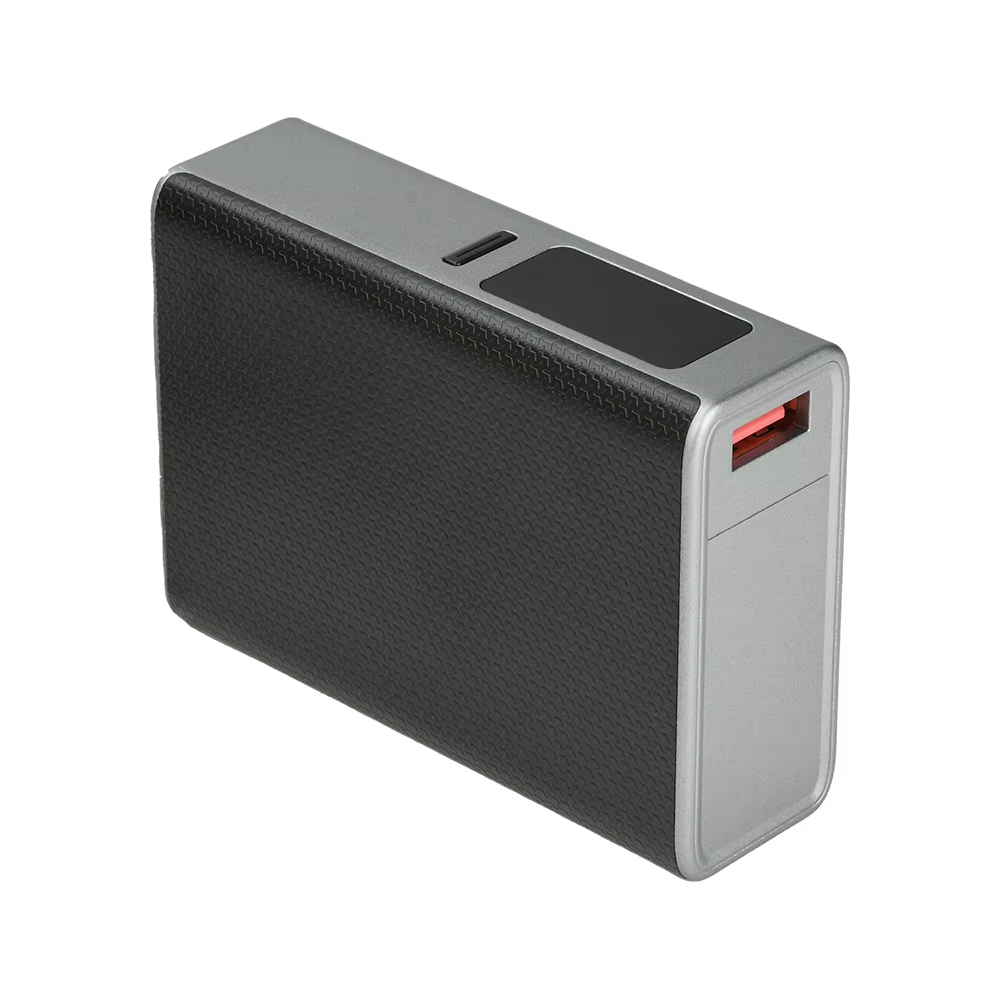

کیس و ماژول پاوربانک شارژ سریع ۲۲٫۵وات، نمایشگر رنگی TFT و قابلیت Self-Learning و VOOC

مشخصات :

• حداکثر توان خروجی: ۲۲٫۵ وات
• نوع نمایشگر: نمایشگر رنگی TFT هوشمند
• اندازه نمایشگر: ۰٫۹۶ اینچ
• اطلاعات قابل نمایش: میزان شارژ باتری، وضعیت شارژ، ولتاژ، جریان و توان
• ولتاژ و جریان ورودی: 5V3A/9V2A/12V1.5A
• ولتاژ و جریان خروجی: 5V3A/9V2A/12V1.5A/10V2.25A

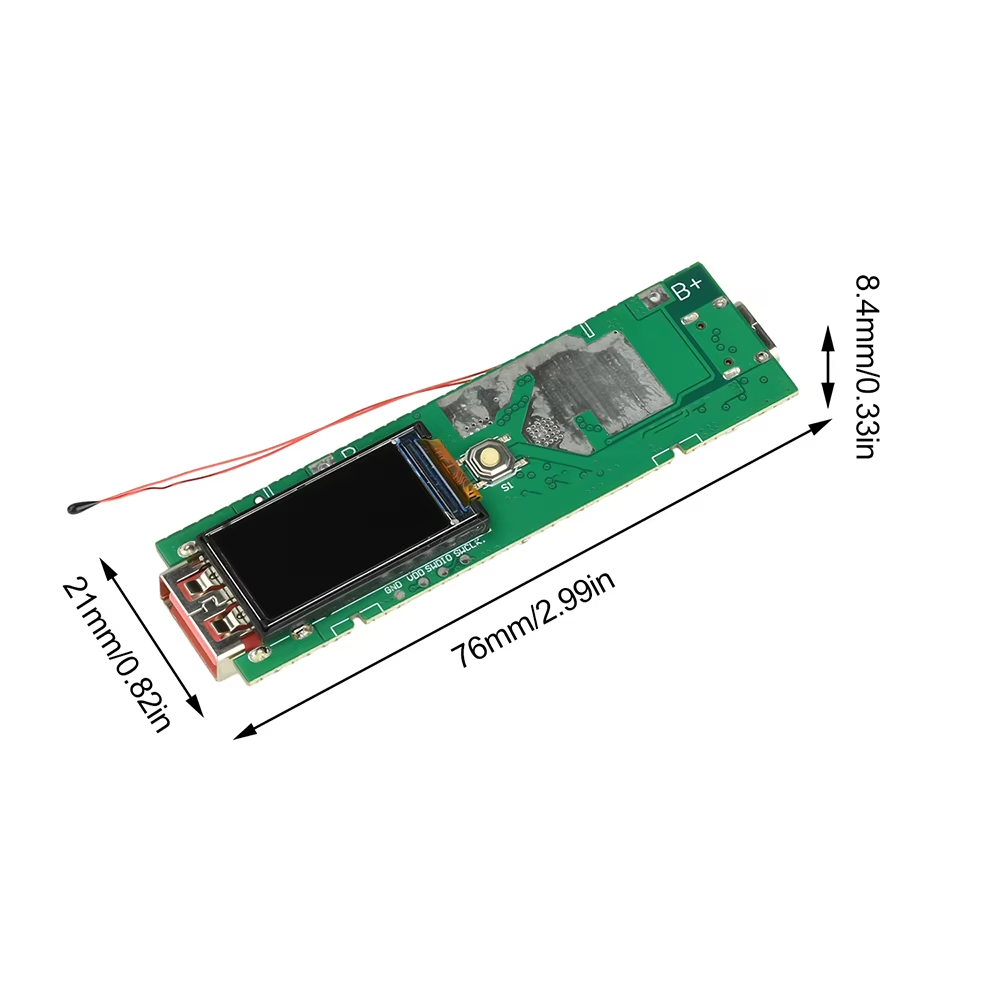

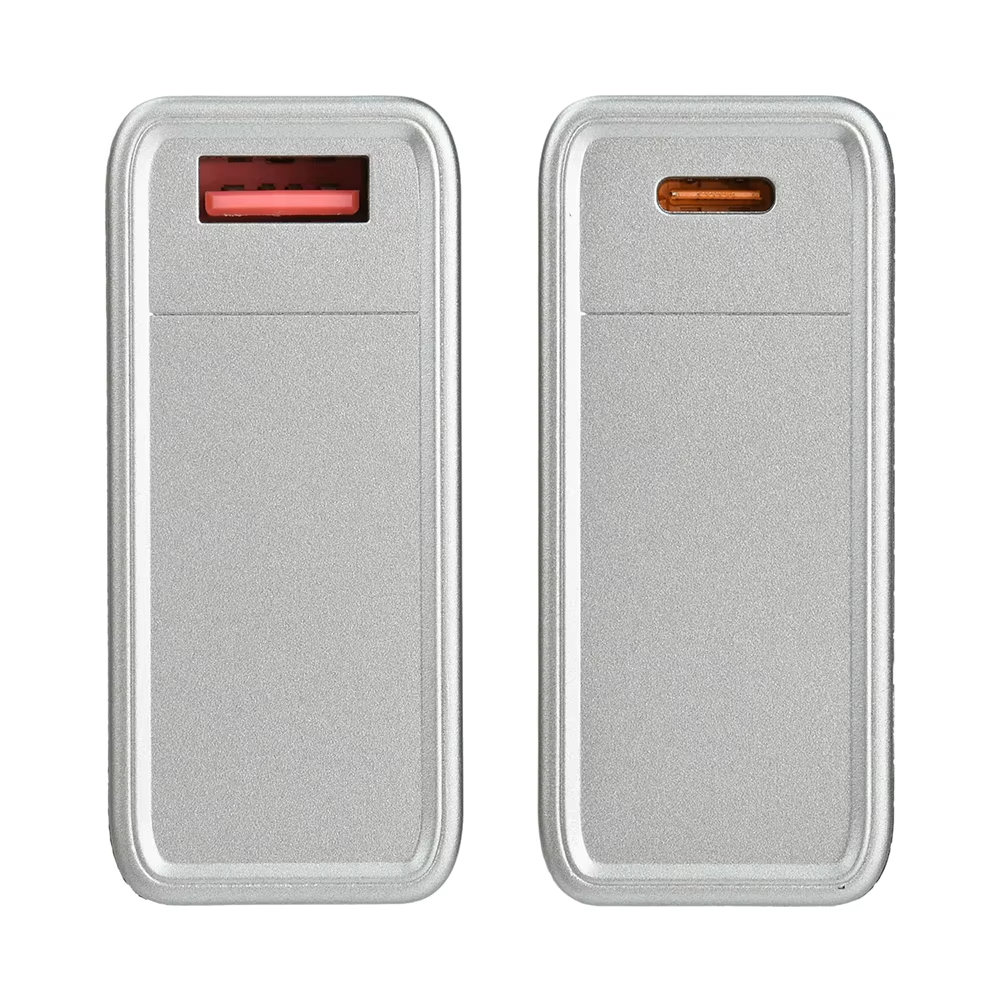

• درگاه‌های خروجی: یک درگاه USB Type-C و یک درگاه USB شارژ سریع
• عملکرد درگاه Type-C: پشتیبانی از شارژ ورودی و خروجی
• پروتکل‌های شارژ سریع: PD، QC، Apple، FCP، SCP و VOOC
• پشتیبانی از VOOC: شارژ سریع VOOC Flash Charge تا توان ۲۲٫۵ وات
• شارژ سریع دوطرفه: پشتیبانی از پروتکل PD تا توان ۲۰ وات
• تعداد باتری قابل استفاده: دو عدد باتری ۲۱۷۰۰
• نوع اتصال باتری: اتصال موازی با لحیم‌کاری مستقیم
• ولتاژ باتری سازگار: باتری لیتیومی ۳٫۷ ولت
• باتری‌های ناسازگار: باتری لیتیوم‌آهن‌فسفات یا LiFePO4
• باتری همراه محصول: ندارد
• مدارهای حفاظتی: محافظت در برابر شارژ بیش‌ازحد، تخلیه بیش‌ازحد، افزایش ولتاژ و افزایش دما
• قابلیت یادگیری ظرفیت باتری "Self-Learning": دارد
• نوع مدار: مدار اصلی پاوربانک با راندمان تبدیل بالا
• خروجی هم‌زمان دو درگاه: دارد، اما در این حالت شارژ سریع فعال نمی‌شود
• نیاز به لحیم‌کاری: دارد
• قابلیت نمایش وضعیت باتری: دارد

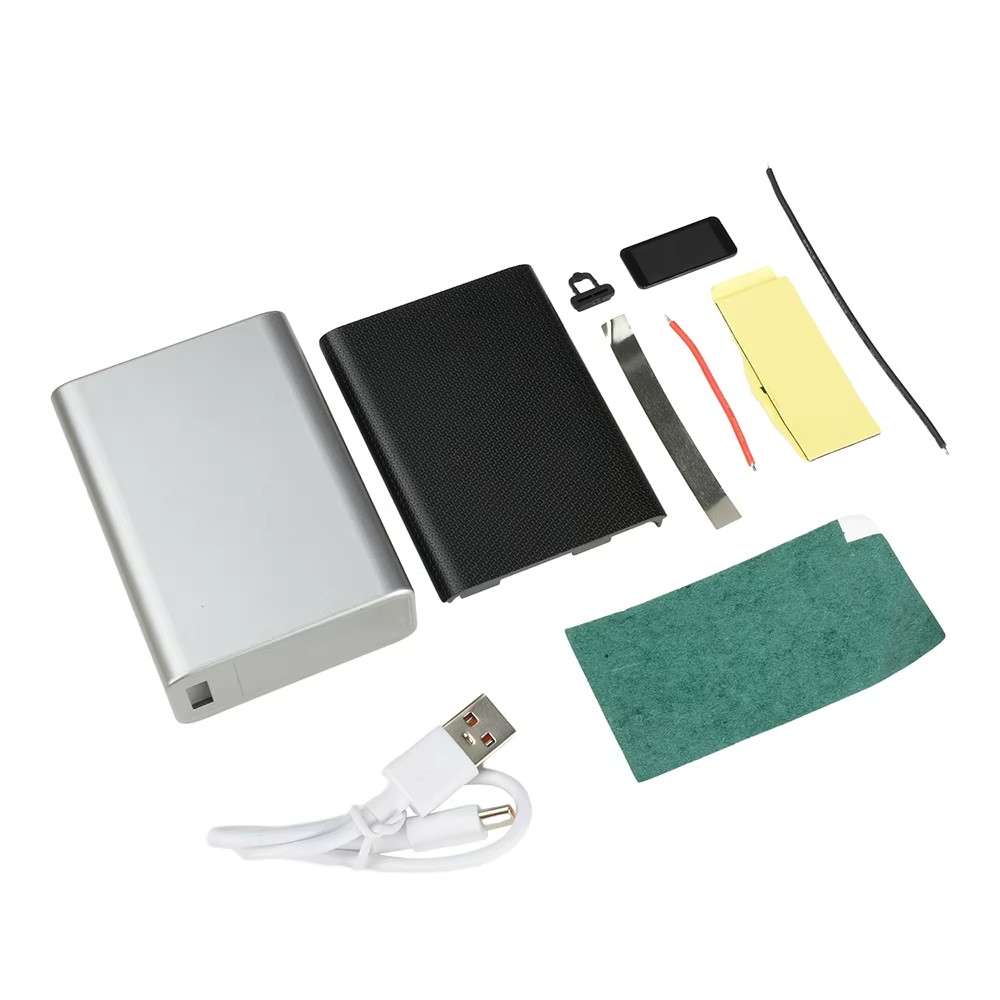

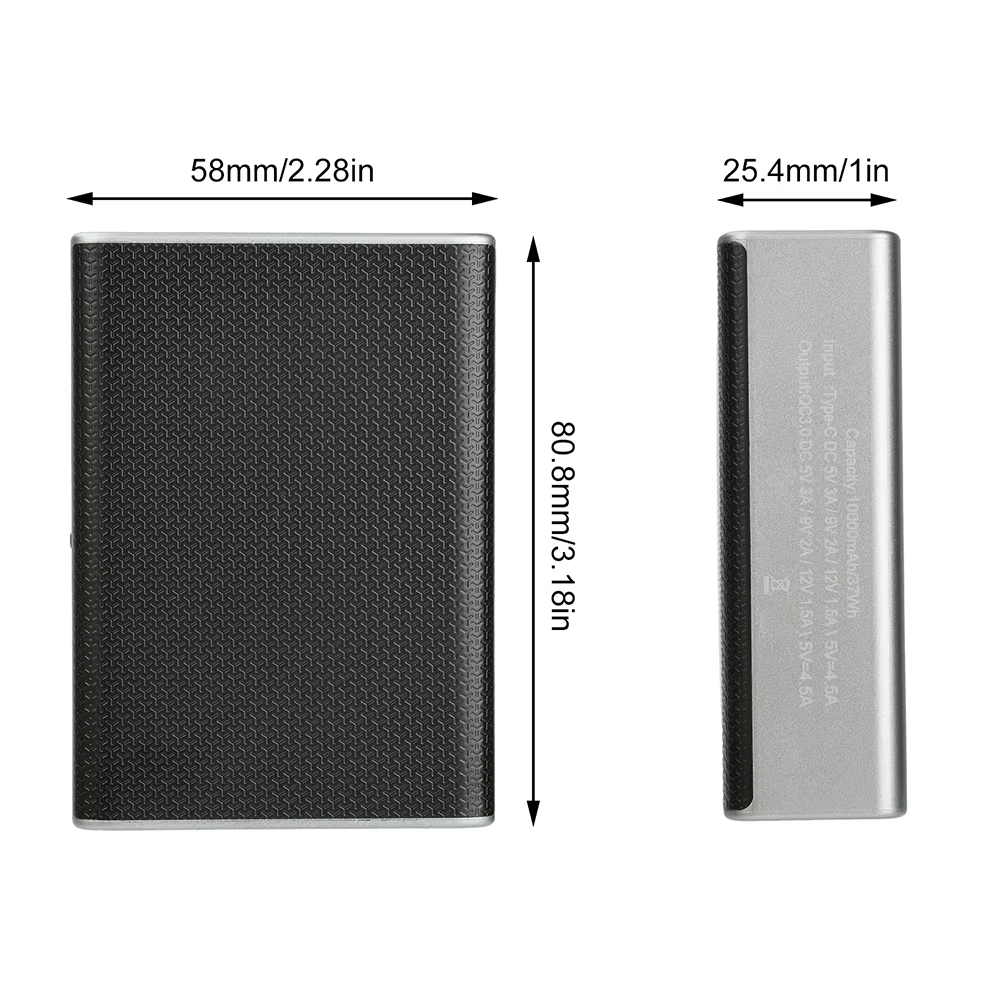

• محتویات بسته : یک عدد ماژول، یک عدد قاب و لوازم جانبی- به شرح عکس زیر
• باتری: در بسته‌بندی وجود ندارد

کیت ساخت پاوربانک ۲۲٫۵ وات با نمایشگر رنگی TFT، قابل‌حمل و مجهز به شارژ سریع است. این ماژول از پروتکل‌های PD، QC و VOOC پشتیبانی می‌کند و می‌تواند گوشی‌های هوشمند، تبلت‌ها و سایر تجهیزات دیجیتال سازگار را با سرعت بالا شارژ کند. قابلیت VOOC Flash Charge تا توان ۲۲٫۵ وات، این برد را برای استفاده با برخی گوشی‌های سازگار OPPO و دیگر دستگاه‌های پشتیبانی‌کننده از این پروتکل مناسب کرده است این ماژول با قابلیت یادگیری ظرفیت باتری "Self-Learning" نیز پس از چند چرخه شارژ و دشارژ، دقت نمایش درصد شارژ را بهبود می‌دهد.

ماژول دارای یک درگاه USB Type-C با قابلیت شارژ ورودی و خروجی و یک درگاه USB شارژ سریع است. نمایشگر رنگی ۰٫۹۶ اینچی، اطلاعاتی مانند میزان شارژ باتری، ولتاژ، جریان و توان را نمایش می‌دهد و وضعیت عملکرد پاوربانک را در اختیار کاربر قرار می‌دهد. همچنین مدارهای حفاظتی داخلی از باتری در برابر شارژ بیش‌ازحد، تخلیه بیش‌ازحد، افزایش ولتاژ و دمای بالا محافظت می‌کنند.

عملکرد VOOC در ماژول پاوربانک ۲۲٫۵ وات

VOOC یک فناوری شارژ سریع اختصاصی است که با استفاده از مدیریت هوشمند جریان و مدارهای حفاظتی، امکان شارژ سریع دستگاه‌های سازگار را فراهم می‌کند. ماژول پاوربانک ۲۲٫۵ وات نیز از پروتکل VOOC Flash Charge در کنار PD و QC پشتیبانی می‌کند و می‌تواند برای ساخت پاوربانک قابل‌حمل مناسب گوشی‌های سازگار استفاده شود.

برای فعال‌شدن VOOC، تنها وجود ماژول کافی نیست؛ گوشی، کابل و پروتکل داخلی آن‌ها نیز باید هماهنگ باشند. نمایشگر رنگی TFT به شما کمک می‌کند ولتاژ، جریان و توان خروجی را بررسی کنید و بفهمید شارژ سریع واقعاً با چه مشخصاتی در حال انجام است.

Features

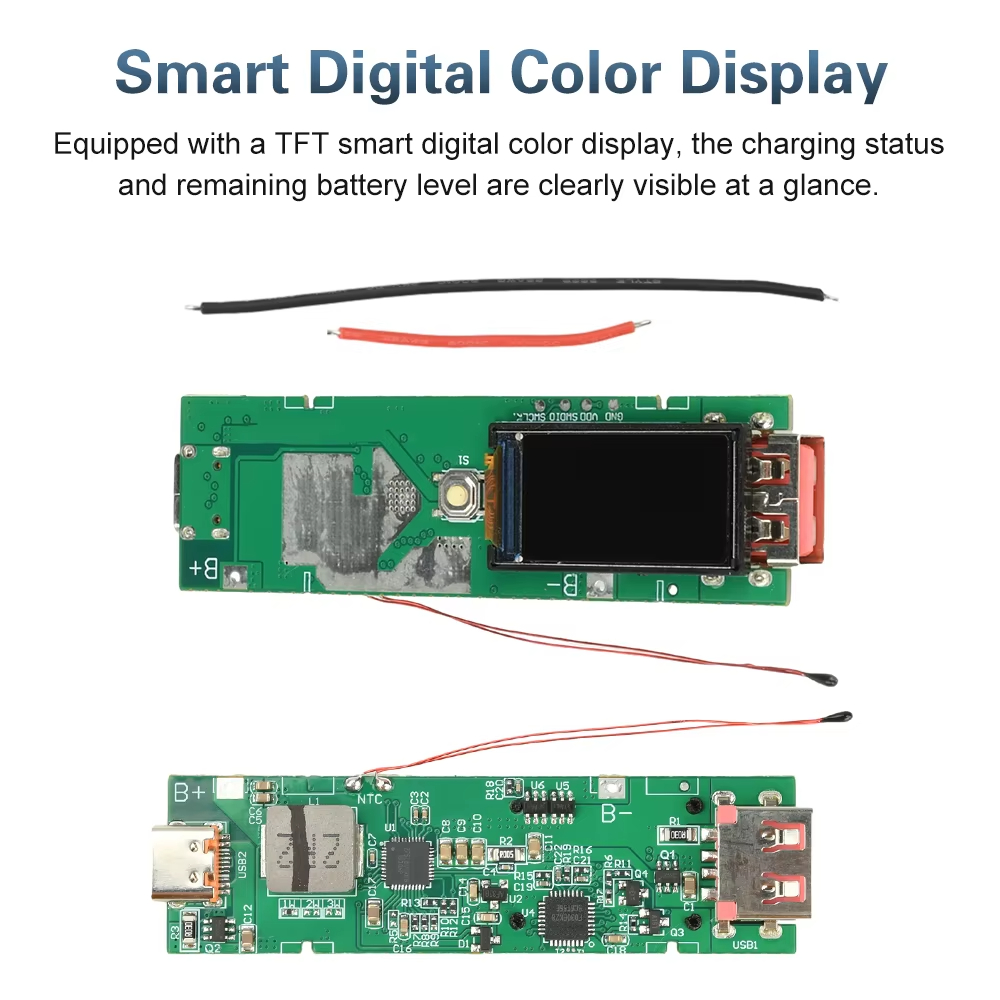

1. Equipped with a TFT smart digital color display for clear visibility of charging status and remaining battery level

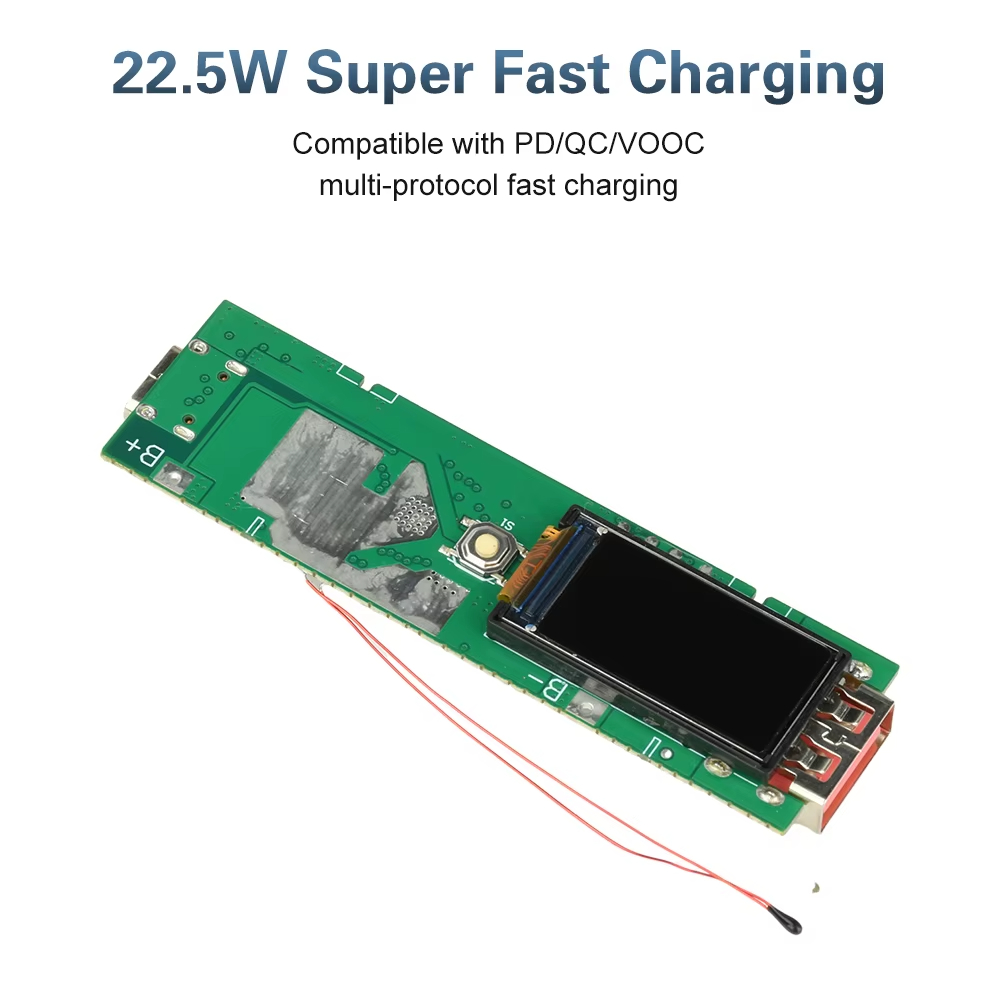

2. Supports 22.5W super-fast charging, compatible with PD/QC/VOOC multi-protocol fast charging

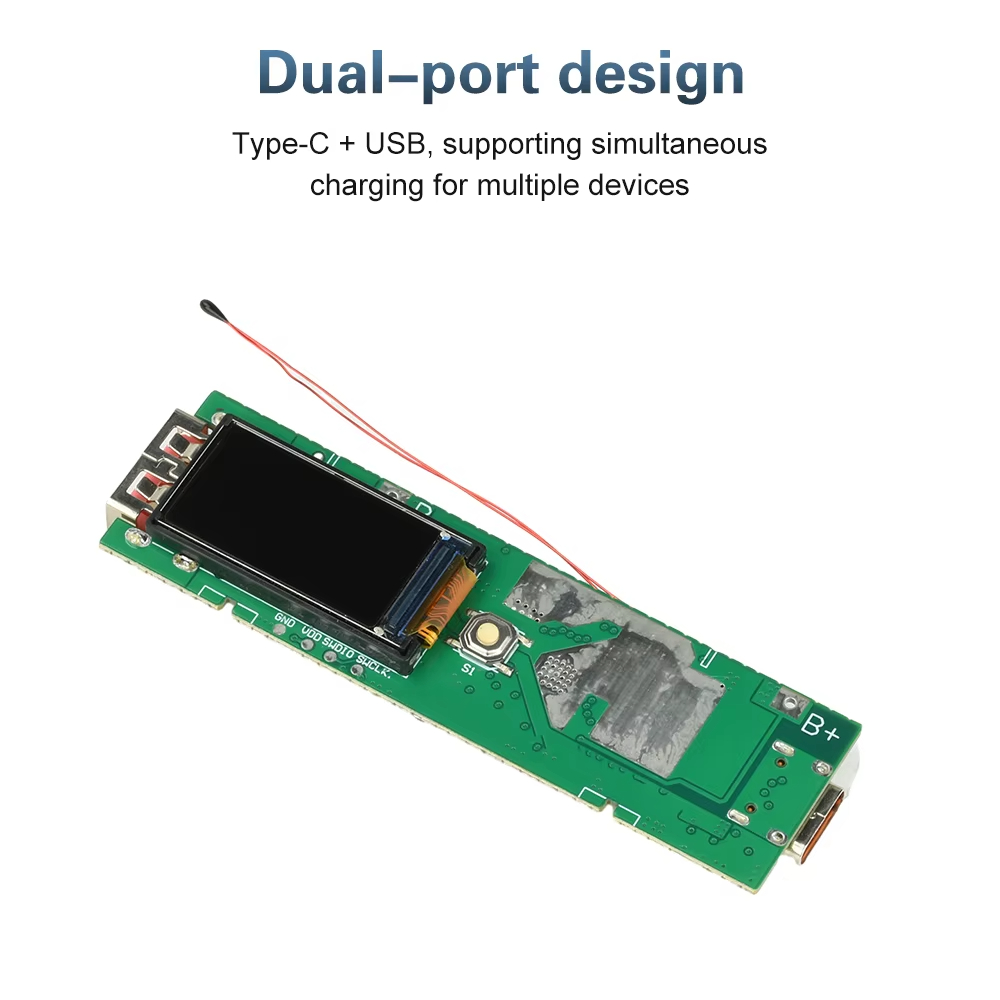

3. Dual-port design (Type C + USB) to meet simultaneous charging needs for multiple devices

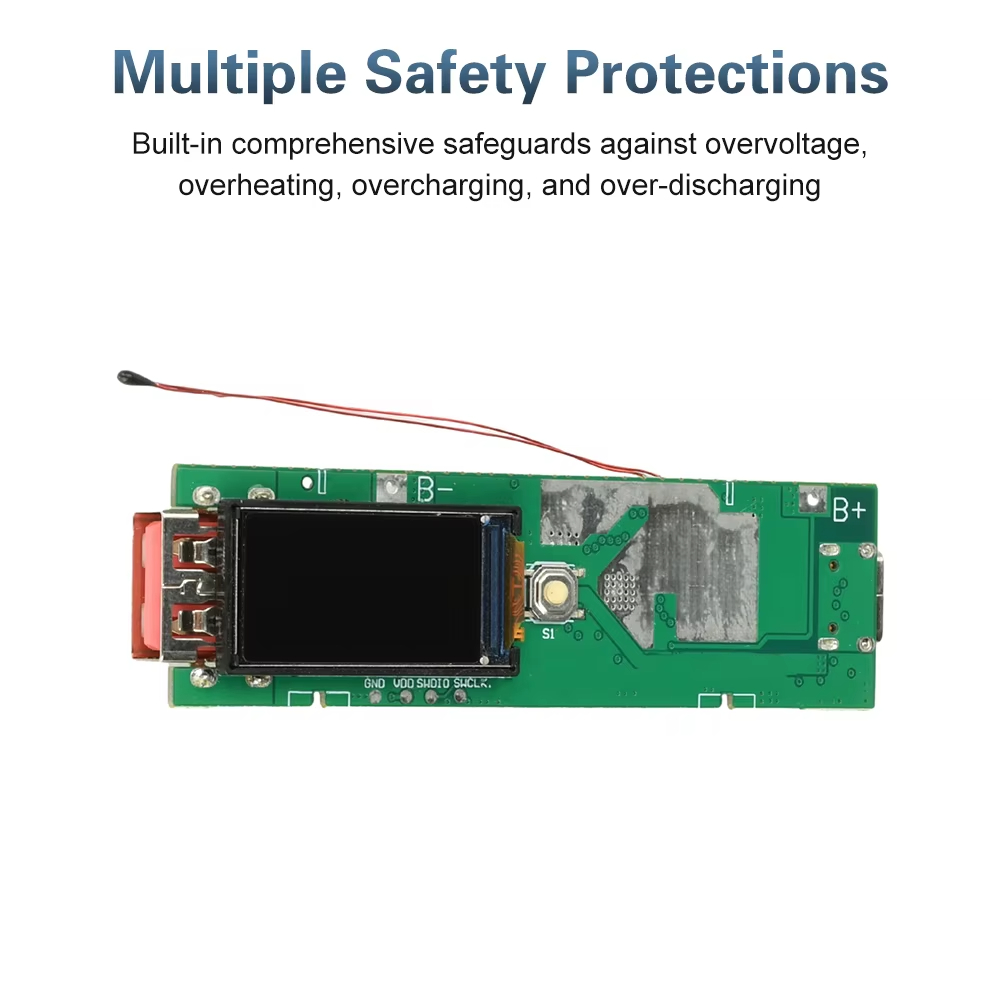

4. Built-in multi-level safety protection against overvoltage, overheating, and overcharging/overdischarging

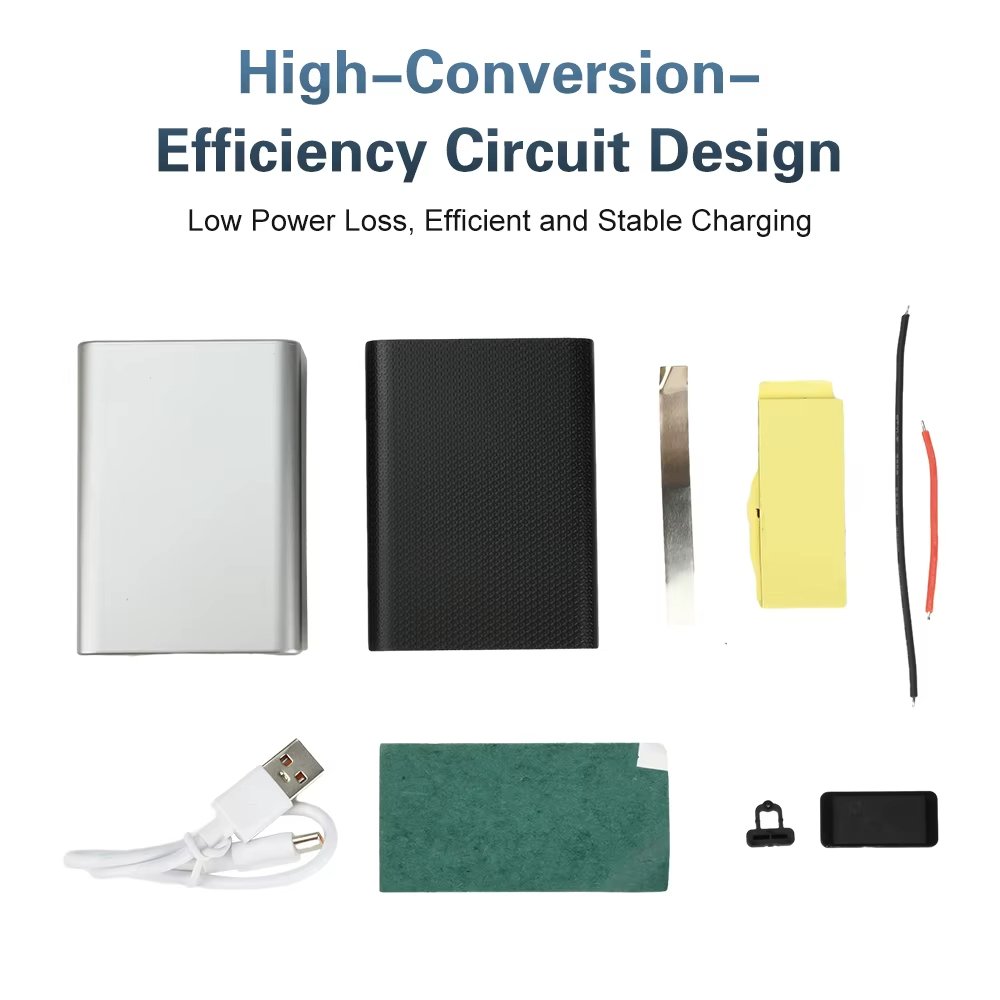

5. High-efficiency circuit design minimizes power loss for stable, rapid charging

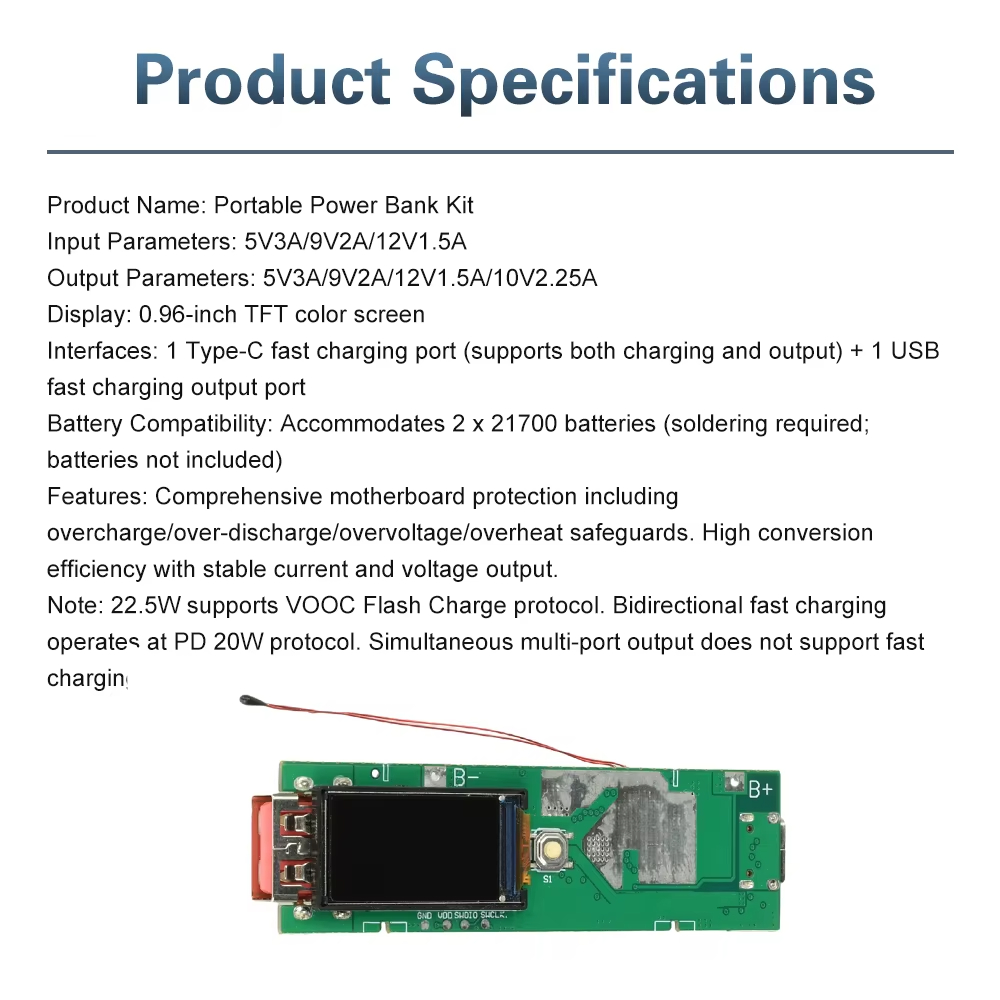

Parameter
Product Name: Portable Power Bank Kit
Input Parameters: 5V3A/9V2A/12V1.5A
Output Parameters: 5V3A/9V2A/12V1.5A/10V2.25A
Display: 0.96-inch TFT color screen

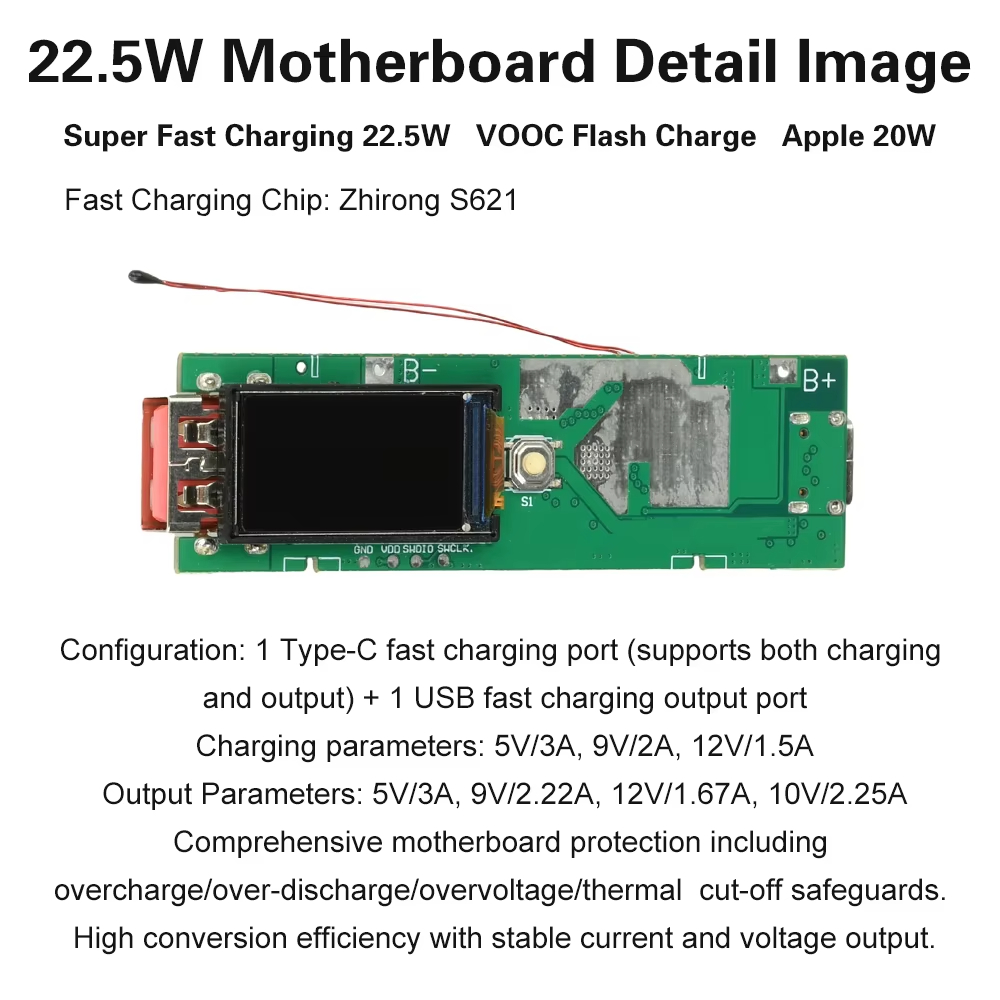

Interfaces: 1 Type C fast-charging port (supports both charging and output) + 1 USB fast-charging output port
Battery Compatibility: Accommodates 2 x 21700 batteries (soldering required; batteries not included)
Features: Comprehensive motherboard protection including overcharge/over-discharge/overvoltage/overheat safeguards. High conversion efficiency with stable current and voltage output.
Note: 22.5W supports VOOC Flash Charge protocol. Bidirectional fast charging operates at PD 20W protocol. Simultaneous multi-port output does not support fast charging.
Assembly Instructions
1. Upon receiving the mainboard, first connect the charging cable for input testing. Observe the display status and confirm the screen illuminates before proceeding with soldering.
2. For normal operation, the battery wires must be soldered directly. Connections via wire twists, alligator clips, or spring clips may cause insufficient power supply, affecting charging/discharging. Ensure proper insulation protection for the battery terminals to prevent accidental contact with the mainboard during use, which could cause damage.
3. Connect the battery positive terminal to the B+ pin on the mainboard and the negative terminal to the B- pin. Do not reverse polarity. Reversal will burn the mainboard; burnt ICs will show visible traces. This damage occurs only from reverse connection or accidental contact.
4. Use 3.7V lithium batteries only. Lithium iron phosphate batteries are not compatible. Connect batteries in parallel, not series. Series connection creates excessive voltage that will burn the mainboard.
5. The mainboard incorporates built-in protection. Soldered batteries require no additional protection board. Battery protection boards impose current limits; exceeding these limits will cause output disconnection.
6. After installing the mainboard and batteries, secure the batteries with adhesive tape. For battery models with thickness discrepancies relative to the casing, assess whether spacers are needed to prevent a sagging sensation when pressing the casing after assembly. Issues like battery rattling or casing deformation due to failure to check thickness differences or secure batteries with tape constitute improper assembly. We assume no responsibility for casing damage or battery failure resulting from disassembly under such circumstances.
7. The snap-fit casing is not designed for repeated disassembly. Always test all functions—motherboard output/input, fast charging, buttons, display, etc.—before closing the casing. Ideally, perform several charge/discharge cycles to confirm functionality before sealing. Issues arising from assembling and closing the casing without prior testing constitute improper assembly. We assume no responsibility for casing damage or battery failure resulting from disassembly required due to such issues.

Instructions
1. Regarding activating fast charging for your phone: Fast charging protocols are categorized as public or proprietary. This motherboard utilizes an intelligent fast-charging chip compatible with mainstream public fast-charging protocols, supporting rapid charging for various smartphone brands. Before ordering, please verify your phone's compatibility with public protocols to ensure fast charging functionality.
2. Regarding heat generation during charging: When the power bank operates, current flows through the mainboard and chips, resulting in energy conversion losses. These losses dissipate as heat. During fast charging, higher power output causes more noticeable heat—a normal physical phenomenon.
3. Battery capacity display may appear inaccurate immediately after connecting the battery. The battery meter features self-learning capacity recognition. It will display accurately after several charge/discharge cycles.

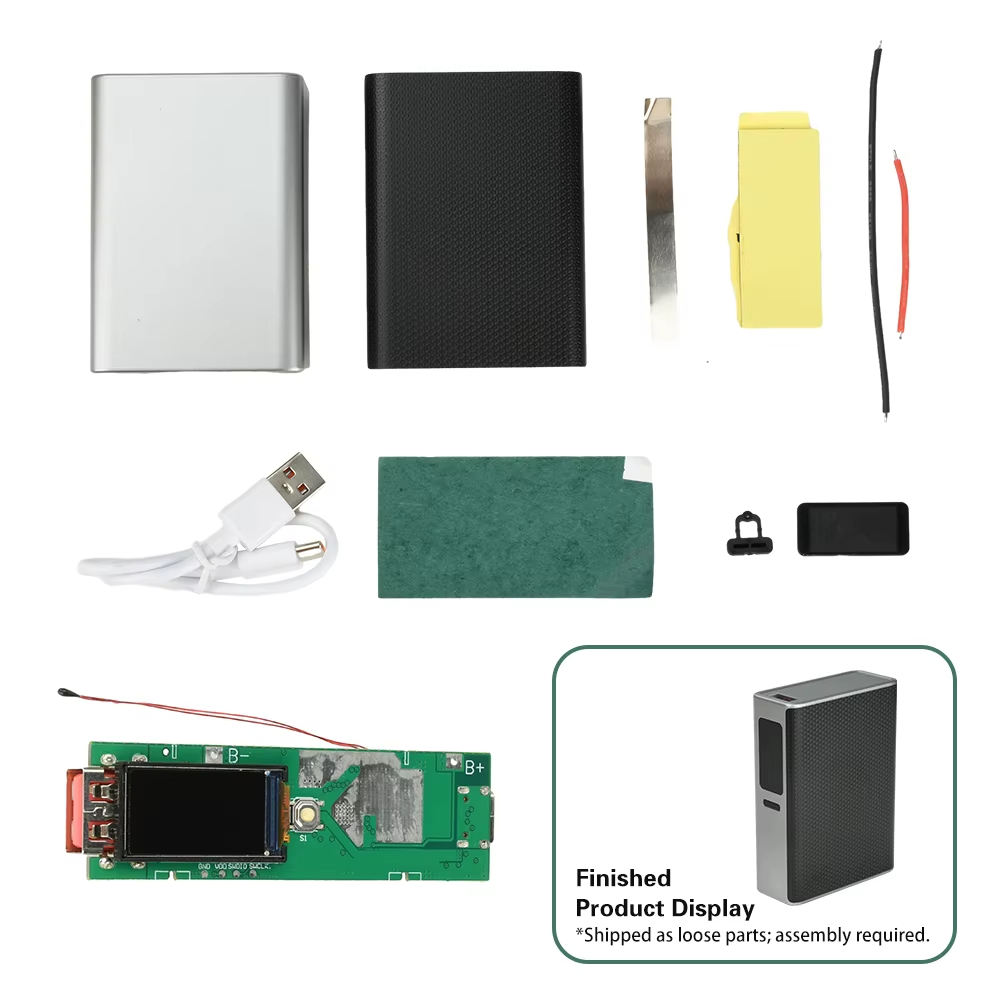

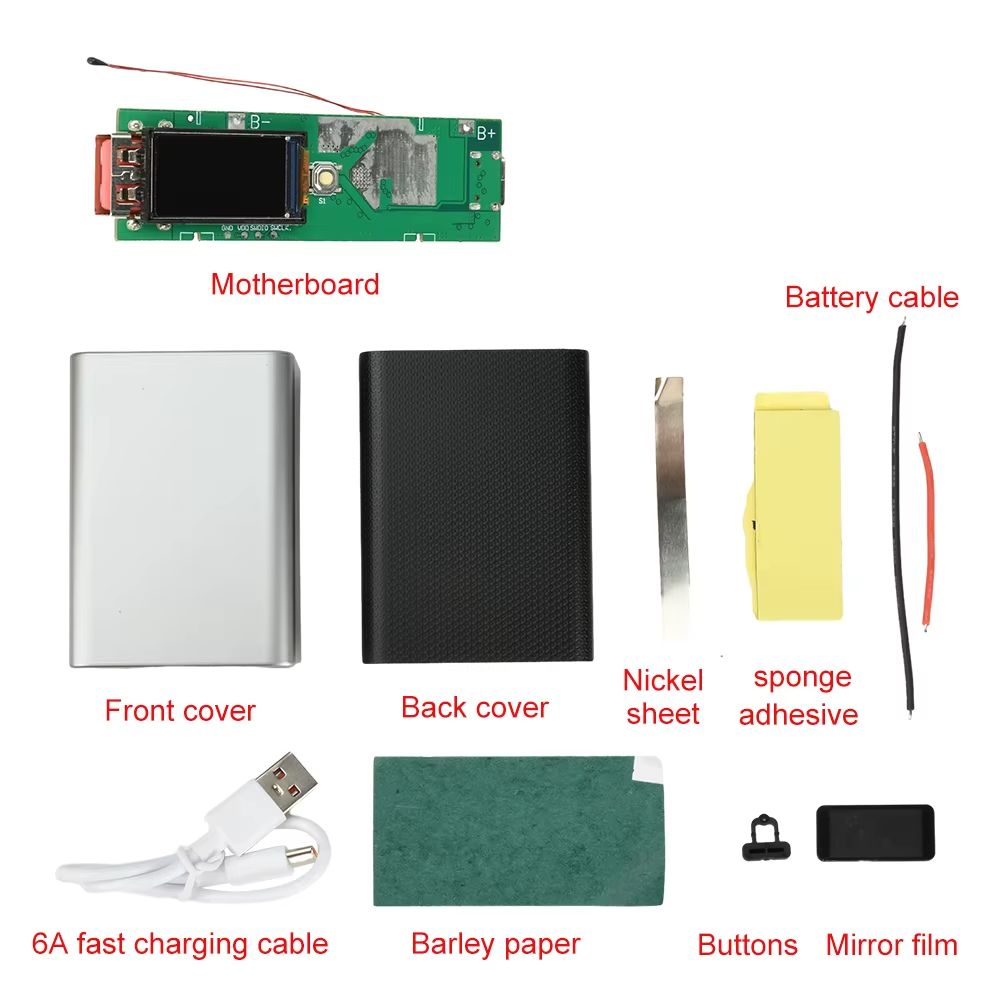

Package include:

Package2: Module x1 + enclosure x1 + accessories x1

۱. این محصول چیست؟

این محصول یک کیت ساخت پاوربانک قابل‌حمل است که از دو باتری لیتیومی ۲۱۷۰۰ استفاده می‌کند. باتری‌ها داخل محفظه قرار می‌گیرند و به برد اصلی متصل می‌شوند تا انرژی ذخیره‌شده را به خروجی USB یا Type-C منتقل کنند.

این کیت فقط یک باتری یا شارژر ساده نیست. برد داخلی وظیفه شارژ باتری، کنترل خروجی، فعال‌سازی شارژ سریع، نمایش اطلاعات و محافظت از مدار را بر عهده دارد.

باتری‌ها همراه محصول نیستند و باید جداگانه تهیه شوند. همچنین برای نصب، سیم‌ها باید به‌صورت مستقیم و محکم لحیم شوند.

۲. توان خروجی ۲۲٫۵ وات یعنی چه؟

توان ۲۲٫۵ وات، بیشترین توان خروجی اعلام‌شده برای ماژول است. توان از ضرب ولتاژ در جریان به دست می‌آید. برای نمونه، حالت ۱۰ ولت و ۲٫۲۵ آمپر برابر است با:

۱۰ × ۲٫۲۵ = ۲۲٫۵وات

این مقدار، سقف توان ماژول است و به این معنی نیست که همه گوشی‌ها همیشه با ۲۲٫۵ وات شارژ می‌شوند. دستگاه متصل، کابل و پروتکل شارژ تعیین می‌کنند که چه مقدار توان دریافت شود.

اگر گوشی فقط از شارژ ۵ ولت و ۲ آمپر پشتیبانی کند، توان واقعی آن حدود ۱۰ وات خواهد بود؛ حتی اگر ماژول بتواند ۲۲٫۵ وات خروجی بدهد.

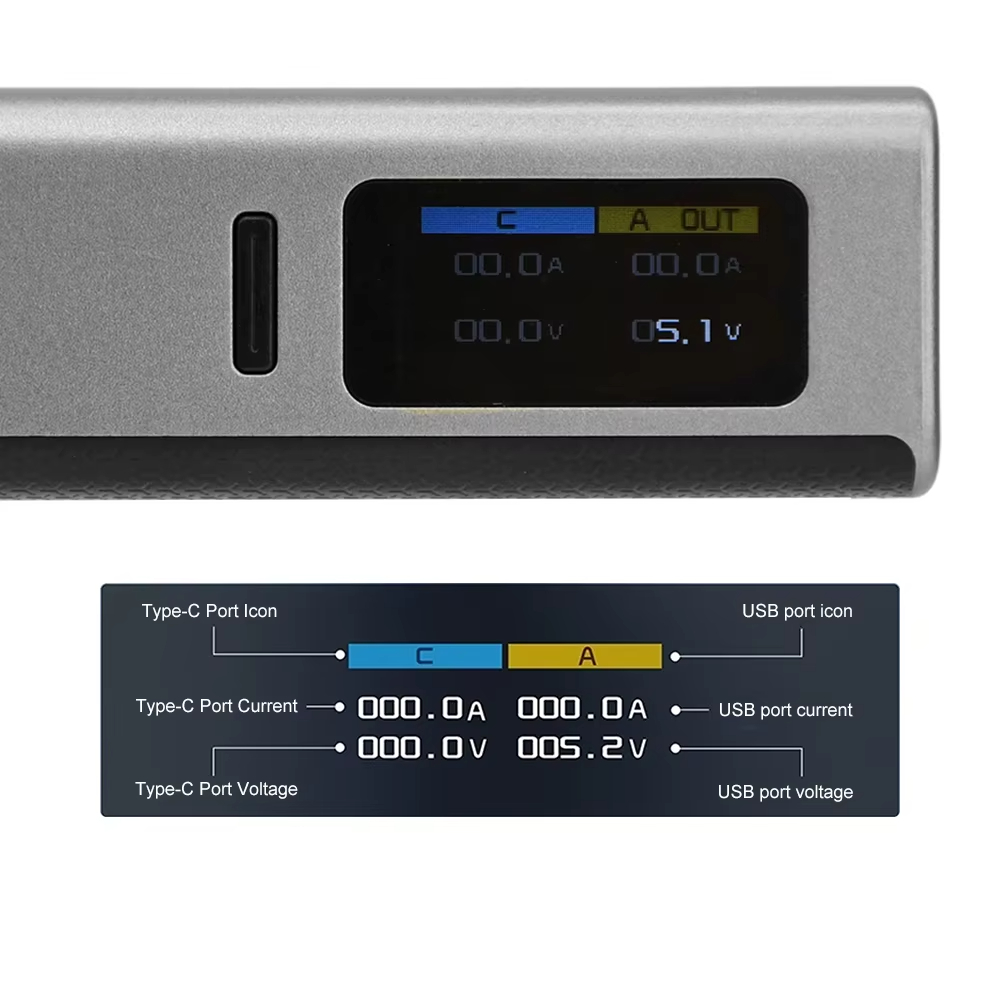

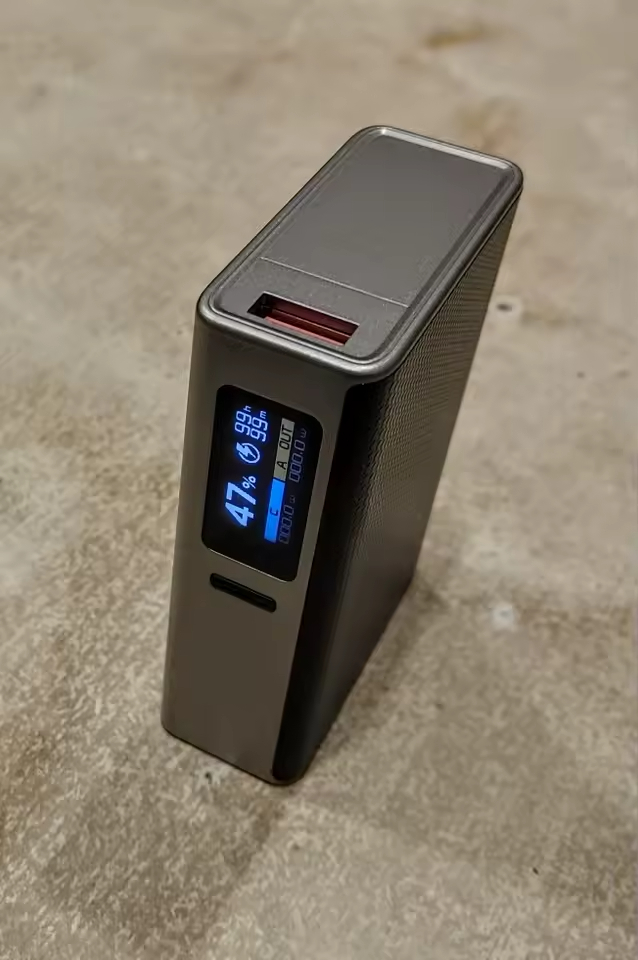

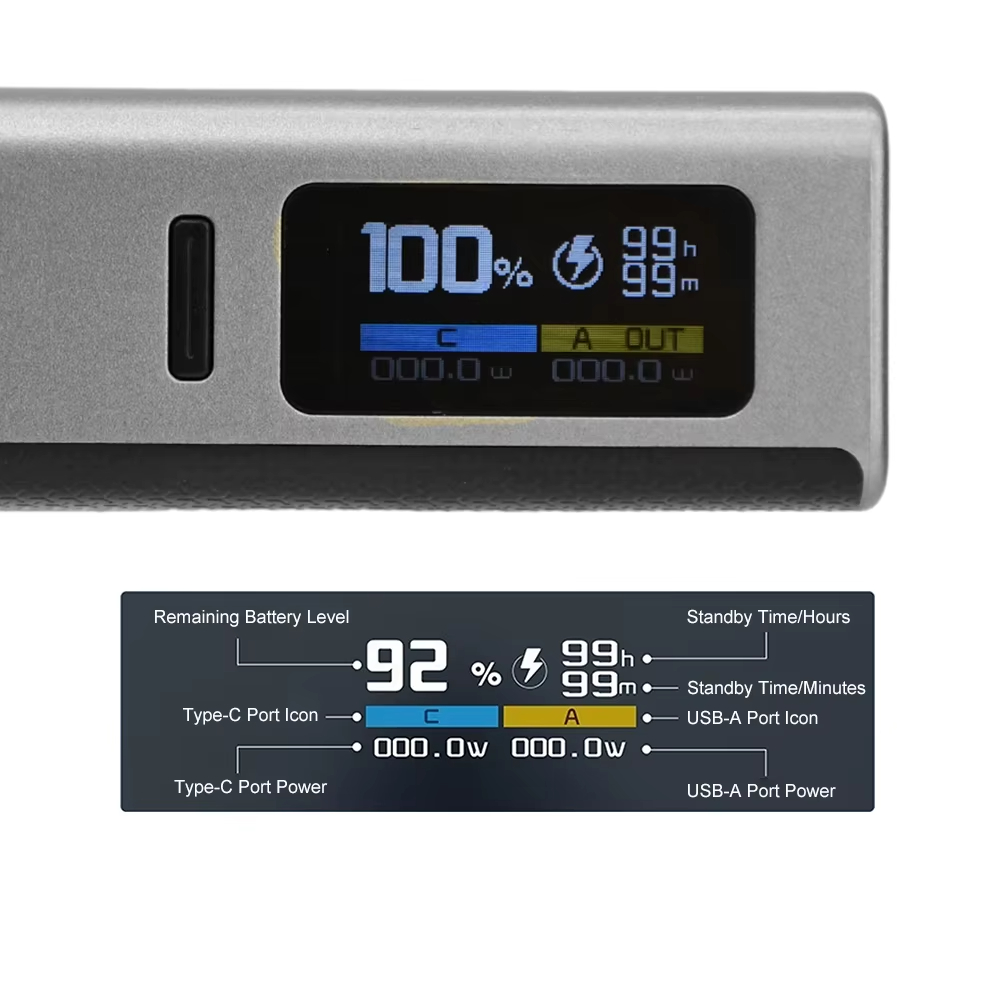

۳. نمایشگر رنگی TFT چه اطلاعاتی نشان می‌دهد؟

نمایشگر رنگی ۰٫۹۶ اینچی، اطلاعات مهم پاوربانک را در اختیار کاربر قرار می‌دهد. از جمله:

• میزان شارژ باقی‌مانده باتری.
• ولتاژ ورودی.
• جریان ورودی.
• ولتاژ خروجی.
• جریان خروجی.
• وضعیت شارژ یا دشارژ.
• توان در حال انتقال.

این نمایشگر باعث می‌شود کاربر مجبور نباشد برای بررسی عملکرد پاوربانک، همیشه از مولتی‌متر استفاده کند. البته نمایشگر برای بررسی لحظه‌ای طراحی شده و ممکن است مقدار جریان با تغییر مصرف دستگاه، دائماً کمی بالا و پایین شود.

۴. آیا نمایشگر ولت و آمپر ورودی و خروجی را نشان می‌دهد؟

بله، یکی از ویژگی‌های کاربردی این ماژول، نمایش پارامترهای ولتاژ و جریان در مسیر شارژ و خروجی است. زمانی که پاوربانک در حال شارژشدن است، نمایشگر اطلاعات مربوط به ورودی را نشان می‌دهد. وقتی دستگاهی به پاوربانک متصل می‌شود، مقادیر مربوط به خروجی و مصرف دستگاه قابل مشاهده است.

سناریوی کاربردی

فرض کنید پاوربانک را با شارژر ۹ ولت و ۲ آمپر شارژ می‌کنید. توان ورودی حدود ۱۸ وات خواهد بود:

۹ × ۲= ۱۸وات

حالا یک گوشی را به خروجی Type-C متصل می‌کنید و نمایشگر مقدار ۱۰ ولت و ۲ آمپر را نشان می‌دهد. در این حالت، توان خروجی تقریباً ۲۰ وات است:

این اطلاعات کمک می‌کند بفهمید شارژ سریع واقعاً فعال شده یا گوشی با شارژ معمولی کار می‌کند. 📱

۵. آیا این ماژول از شارژ سریع پشتیبانی می‌کند؟

بله، این کیت از چند پروتکل شارژ سریع مانند PD، QC و VOOC پشتیبانی می‌کند. همچنین قابلیت شارژ سریع دوطرفه در درگاه Type-C با پروتکل PD تا توان ۲۰ وات اعلام شده است.

برای فعال‌شدن شارژ سریع، گوشی، کابل و ماژول باید با یکدیگر سازگار باشند. اگر گوشی از پروتکل اختصاصی استفاده کند یا کابل توان لازم را پشتیبانی نکند، احتمال دارد سرعت شارژ به حالت عادی کاهش پیدا کند.

در شارژ سریع VOOC نیز باید گوشی و کابل سازگار باشند. صرفاً وجود عبارت VOOC روی مشخصات ماژول، فعال‌شدن این حالت را برای همه گوشی‌ها تضمین نمی‌کند.

۶. آیا می‌توان از دو خروجی هم‌زمان استفاده کرد؟

بله، طراحی ماژول دوپورته است و می‌توان از USB Type-C و USB به‌صورت هم‌زمان برای شارژ چند دستگاه استفاده کرد. بااین‌حال، هنگام استفاده هم‌زمان از هر دو درگاه، قابلیت شارژ سریع فعال نمی‌شود.

یعنی اگر هدف شما رسیدن به بیشترین سرعت شارژ است، بهتر است فقط یک دستگاه را به ماژول متصل کنید. در استفاده هم‌زمان، توان میان خروجی‌ها تقسیم می‌شود و هر دستگاه با سرعت معمولی شارژ خواهد شد.

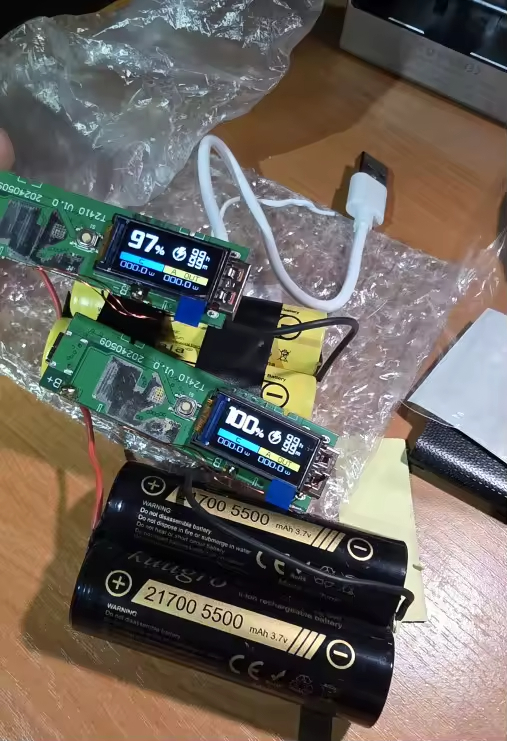

۷. این کیت با چه باتری‌هایی سازگار است؟

این محصول برای دو باتری لیتیومی 21700/18650 با ولتاژ نامی ۳٫۷ ولت طراحی شده است. باتری‌ها باید به‌صورت موازی متصل شوند، نه سری.

در اتصال موازی، ولتاژ همان محدوده یک سلول باقی می‌ماند و ظرفیت کلی افزایش پیدا می‌کند. اتصال سری باعث افزایش ولتاژ می‌شود و می‌تواند برد را بسوزاند.

باتری‌های لیتیوم‌آهن‌فسفات یا LiFePO4 با این ماژول سازگار نیستند. بهتر است دو باتری مورد استفاده، هم‌نوع، هم‌ظرفیت و دارای وضعیت سلامت مشابه باشند.

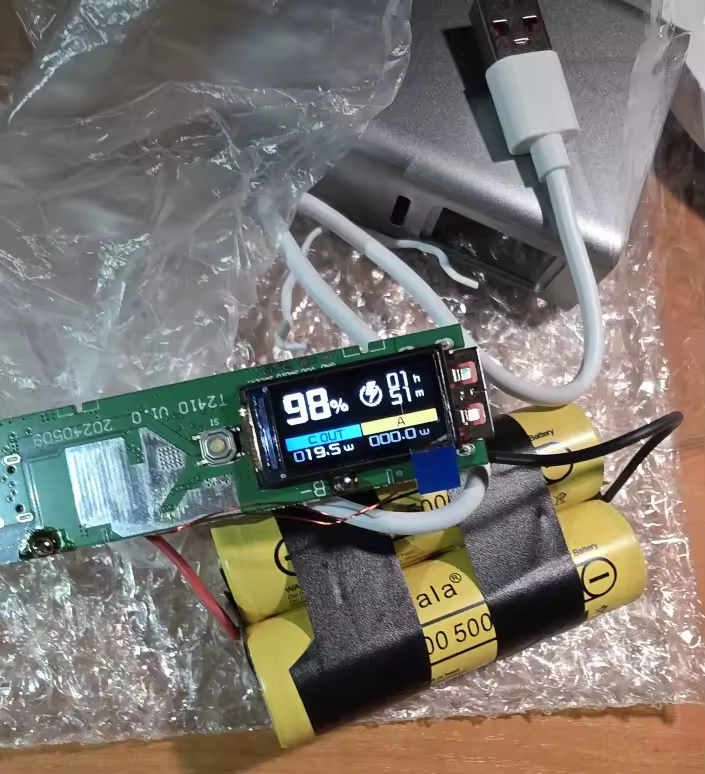

۸. چرا باید باتری‌ها مستقیم لحیم شوند؟

اتصال باتری با گیره سوسماری، سیم تابیده یا گیره فنری ممکن است مقاومت زیادی ایجاد کند. این مقاومت باعث افت ولتاژ و کاهش توان می‌شود و در زمان شارژ سریع می‌تواند عملکرد پاوربانک را ناپایدار کند.

برای همین، سیم‌های باتری باید به‌صورت مستقیم و محکم به نقاط B+ و B- لحیم شوند. پس از لحیم‌کاری، محل اتصال را با عایق مناسب بپوشانید تا تماس ناخواسته بین قطب‌ها ایجاد نشود.

۹. آیا برد مدار محافظ دارد؟

بله، برد دارای حفاظت‌هایی در برابر شارژ بیش‌ازحد، تخلیه بیش‌ازحد، افزایش ولتاژ و افزایش دما است. این مدارها برای افزایش ایمنی باتری و دستگاه طراحی شده‌اند.

بااین‌حال، وجود مدار حفاظتی به معنی بی‌نیازی از نصب صحیح نیست. اتصال معکوس قطب‌ها می‌تواند باعث سوختن برد شود. همچنین باتری‌های متورم، سوراخ‌شده، داغ یا آسیب‌دیده نباید استفاده شوند.

۱۰. قابلیت یادگیری ظرفیت باتری چیست؟

ممکن است پس از اتصال اولیه باتری، درصد شارژ نمایش‌داده‌شده دقیق نباشد. ماژول هنوز ظرفیت واقعی باتری را نمی‌شناسد و فقط بر اساس اطلاعات اولیه تخمین می‌زند.

این برد از قابلیت یادگیری ظرفیت باتری پشتیبانی می‌کند. با انجام چند چرخه شارژ و دشارژ، مدار میزان انرژی واردشده و خارج‌شده را بررسی می‌کند و نمایش درصد شارژ را به رفتار واقعی باتری نزدیک‌تر می‌سازد.

این قابلیت، باتری ضعیف را سالم نمی‌کند؛ فقط باعث می‌شود نمایشگر، ظرفیت موجود را دقیق‌تر نشان دهد. برای نتیجه بهتر، از دو باتری سالم و هم‌ظرفیت استفاده کنید. 🔍

۱۱. چرا هنگام شارژ سریع، برد گرم می‌شود؟

در زمان تبدیل ولتاژ و عبور جریان، بخشی از انرژی به گرما تبدیل می‌شود. هرچه توان شارژ بیشتر باشد، گرمای تولیدشده نیز بیشتر خواهد بود.

گرم‌شدن ملایم در زمان شارژ سریع طبیعی است، اما داغ‌شدن شدید، بوی سوختگی، تغییر شکل قاب یا قطع و وصل خروجی نشانه مشکل است. پاوربانک را در فضای بسته یا کنار منبع گرما قرار ندهید .

۱۲. قبل از بستن قاب چه کاری انجام دهیم؟

قاب چفتی این محصول برای باز و بسته‌شدن مکرر طراحی نشده است. بنابراین پیش از بستن کامل قاب، همه بخش‌ها را آزمایش کنید:

• روشن‌شدن نمایشگر.
• شارژشدن باتری.
• عملکرد خروجی USB.
• عملکرد درگاه Type-C.
• فعال‌شدن شارژ سریع.
• نمایش صحیح ولتاژ و جریان.
• عملکرد کلیدها.
• ثابت‌بودن باتری‌ها داخل قاب.

بهتر است چند چرخه شارژ و دشارژ را پیش از بستن نهایی انجام دهید. اگر باتری داخل قاب لق می‌زند، از پد یا فاصله‌دهنده مناسب استفاده کنید.
