این ماژول UPS (یو پی اس ) با توان 48 وات، چهار خروجی مجزا در سطوح 5، 9 و 12 ولت در اختیار شما قرار می‌دهد و برای تغذیه هم‌زمان روتر، مودم نوری، سوییچ، دوربین های تحت شبکه و تجهیزات جانبی شبکه طراحی شده است. در صورت قطع ناگهانی برق، ماژول به‌صورت خودکار روی باتری 3 سلول 18650 یا لیتیوم پلیمر سوییچ میکند و اتصال اینترنت و تجهیزات امنیتی شما را بدون وقفه حفظ میکند. وجود نشانگر چهارسطحی درصد شارژ، حفاظت در برابر اتصال کوتاه، اضافه‌ولتاژ، جابه‌جایی پلاریته و صاعقه، این برد را به یک راه‌حل مطمئن و بسیار محبوب برای برق اضطراری شبکه خانگی و اداری تبدیل میکند. این ماژول از مدل‌های جدید UPS عرضه‌شده در بازارهای جهانی به شمار می‌رود و بر اساس اطلاعات محصول، تولید سال ۲۰۲۶ است. طراحی به‌روز، توان خروجی بالا و ترکیب چهار خروجی ۱۲، ۹ و ۵ ولت، آن را به گزینه‌ای مدرن برای پشتیبانی از مودم‌ها، کارت‌خوان‌ها و تجهیزات شبکه تبدیل کرده است.
این ماژول UPS به‌طور ویژه برای سناریوهایی طراحی شده است که در آن‌ها قطع لحظه‌ای برق می‌تواند باعث اختلال جدی شود؛ مثل کار از خانه، کلاس‌های آنلاین، سیستم‌های دوربین مداربسته یا شبکه‌های اداری. در حالت عادی، ماژول از ورودی 12.6 تا 13 ولت تغذیه شده و هم‌زمان باتری 3 سلول 18650 لیتیوم یون یا لیتیوم پلیمر را شارژ میکند. به‌محض قطع برق شهر، بدون کوچک‌ترین وقفه، خروجی‌ها روی باتری سوییچ می‌شوند و روتر، مودم نوری، سوییچ یا Mesh و دوربین‌های تحت شبکه شما همچنان روشن می‌مانند.
چهار خروجی مجزا به شما اجازه می‌دهد تا یک سناریوی تغذیه متمرکز بسازید: برای مثال : یک خروجی برای ONT یا مودم فیبر نوری، خروجی دوم برای روتر اصلی، خروجی سوم برای سوییچ یا روتر Mesh با ولتاژ 9 ولت، و خروجی چهارم با پورت USB برای دوربین، اکسس پوینت یا هر دستگاه 5 ولتی دیگر. نشانگر LED چهارسطحی (25، 50، 75 و 100 درصد) وضعیت شارژ باتری را نمایش می‌دهد تا قبل از خالی شدن کامل، زمان کافی برای ذخیره کارها، اتمام تماس‌های آنلاین یا خاموش‌کردن ایمن تجهیزات در اختیار داشته باشید.
برای کاربران دورکار، دانش‌آموزان و دانشجویانی که به اتصال پایدار نیاز دارند، این ماژول یک بافر حیاتی در برابر نوسان یا قطع برق کوتاه‌مدت ایجاد میکند. در سیستم‌های امنیتی، می‌تواند به‌عنوان منبع تغذیه پشتیبان برای دوربین‌های شبکه و رکوردرهای کم‌مصرف عمل کرده و در زمان خاموشی، از «کور» شدن سیستم نظارتی جلوگیری کند.
ویژگی‌های اصلی:
- توان خروجی: 40 وات (پیک تا 47.5 وات)
- تعداد خروجی‌ها: 4 کانال مستقل
- کاربرد: برق اضطراری روتر، مودم نوری، سوییچ، روتر Mesh، دوربین تحت شبکه، اکسس پوینت و سایر تجهیزات شبکه سبک

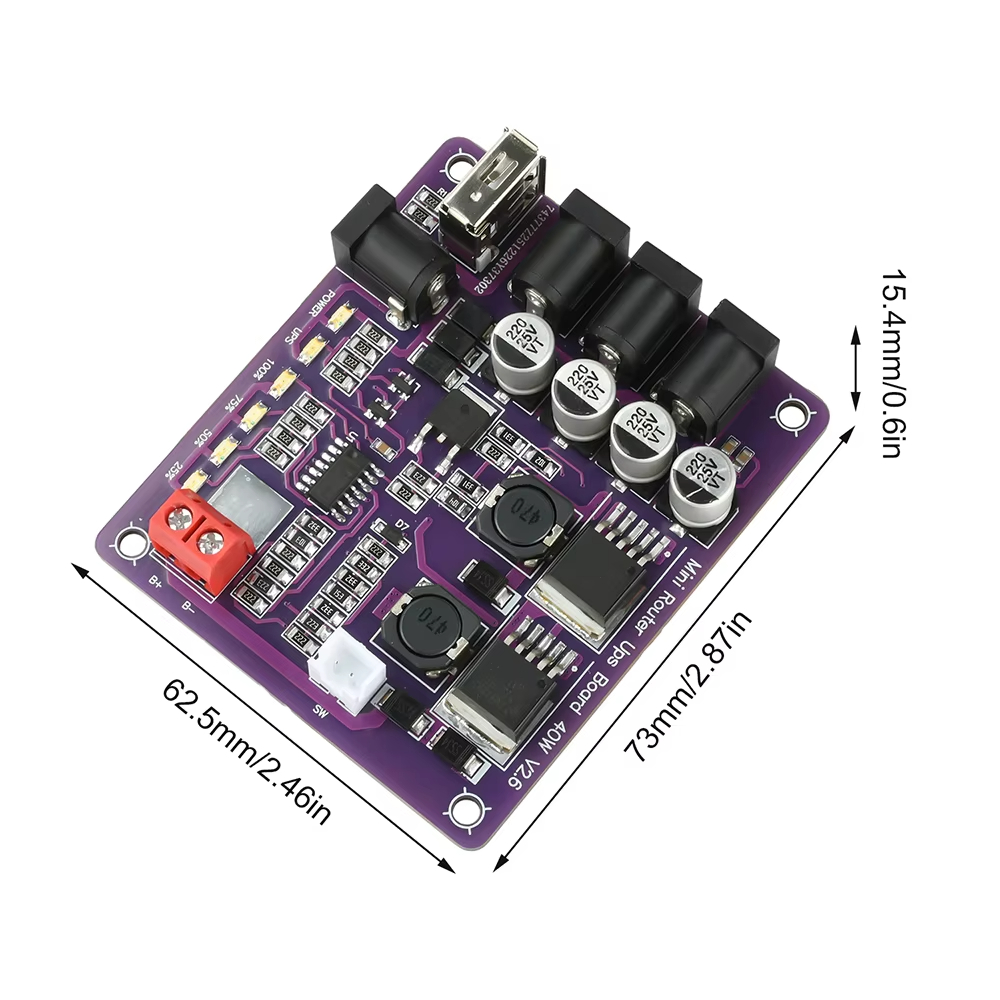

- ساختار: ماژول مینیمال به‌همراه سیم ترمینالی برای نصب آسان در انواع جعبه‌ها و رک‌ها
- عملکرد بدون وقفه: سوییچ خودکار بین ورودی DC و باتری برای جلوگیری از قطع شبکه

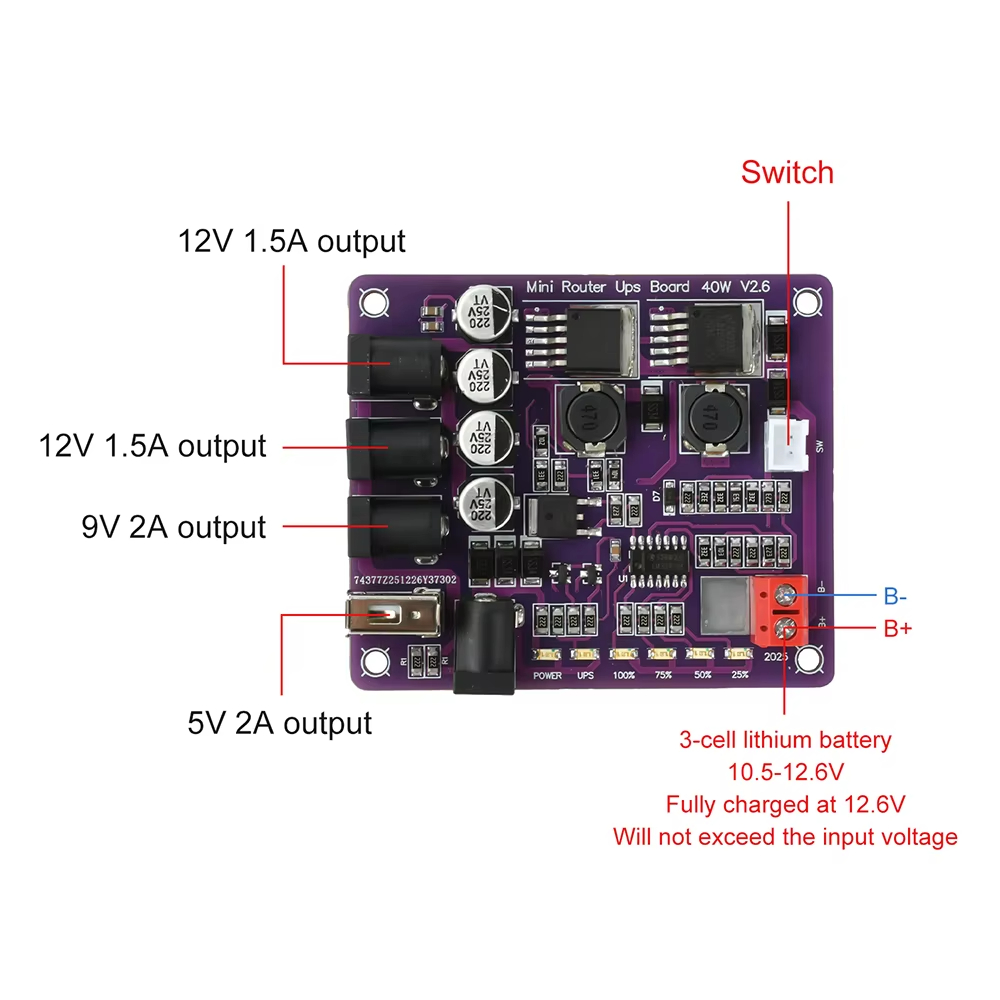

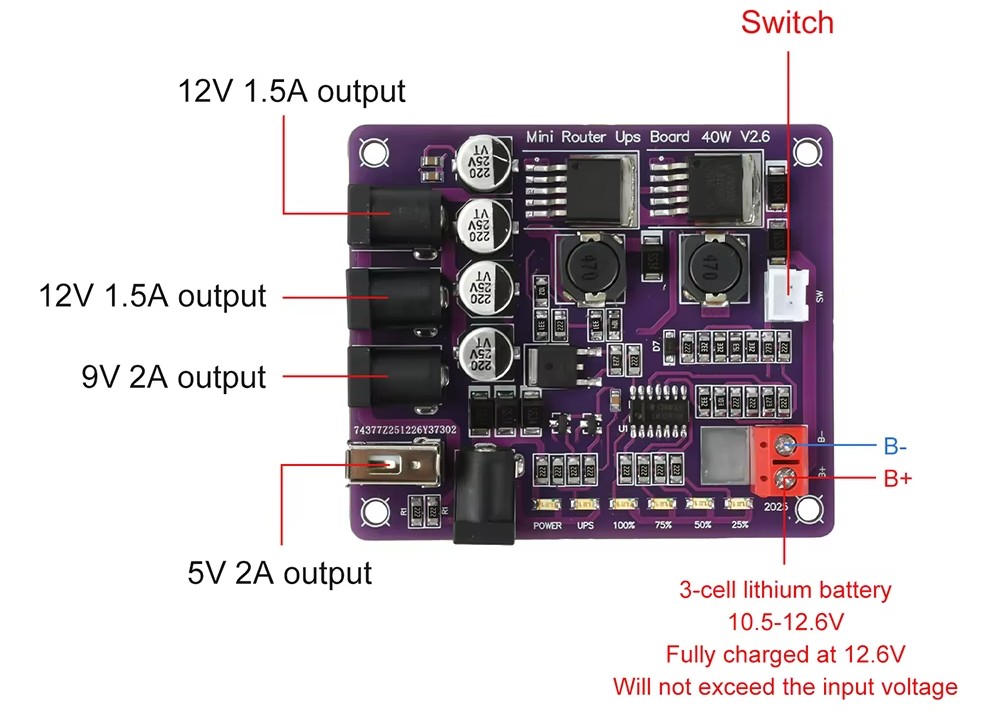

خروجی‌ها:
- خروجی 1 (Port 1 – DC): ولتاژ 12 ولت، جریان 1.5 آمپر (مناسب مودم های فیبرنوری و مودم های آمپر بالا )
- خروجی 2 (Port 2 – DC): ولتاژ 12 ولت، جریان 1.5 آمپر (مناسب دوربین های مداربسته تا 6 کانال )
- خروجی 3 (Port 3 – DC): ولتاژ 9 ولت، جریان 2 آمپر (مناسب روترها و دستگاه‌های 9 ولتی وکارتخوان های آمپر بالا)
- خروجی 4 (Port 4 – USB): ولتاژ 5 ولت، جریان 2 آمپر (پورت USB برای دوربین، AP، یا دستگاه‌های 5 ولتی)
ورودی و باتری:
- ورودی تغذیه ماژول: DC بین 12.6 تا 13.0 ولت (جریان 2 تا 5 آمپر، متناسب با بار خروجی)
- نوع باتری: پک 3 سلول 18650 (3S Li-ion) یا لیتیوم پلیمر با ولتاژ نامی حدود 11.1 ولت
- ولتاژ شارژ کامل باتری: 12.6 ولت
- ولتاژ قطع (Under Voltage) باتری: 10.5 ولت (برای جلوگیری از تخلیه بیش از حد)
حفاظت‌ها:
- حفاظت در برابر اتصال کوتاه (Short Circuit Protection)
- حفاظت در برابر اضافه‌ولتاژ و ولتاژ بالا (High Voltage / Overvoltage Protection)
- حفاظت پلاریته معکوس (محافظت در برابر جابه‌جایی مثبت و منفی)
- حفاظت در برابر صاعقه و نوسانات شدید (Lightning Protection)
- تلورانس ولتاژ خروجی: حدود ±0.05
نمایشگر و دقت:
- نشانگر درصد باتری: چهار سطح 25%، 50%، 75% و 100%
- دقت خروجی: حدود 99 درصد (کنترل بسیار دقیق ولتاژ برای تجهیزات حساس)
کاربردهای پیشنهادی
- برق اضطراری مودم اینترنت آمپر بالا
- تأمین برق ONT یا مودم فیبر نوری
- پشتیبان روتر اصلی
- تأمین برق سوییچ شبکه
- پشتیبان روتر Mesh
- تأمین برق دوربین مداربسته تحت شبکه
- پشتیبان اکسس‌پوینت
- تأمین برق کارت‌خوان‌های ۹ ولتی آمپر بالا
- مناسب برای سیستم‌های دورکاری
- مناسب برای کلاس‌های آنلاین
- مناسب برای شبکه‌های اداری
- مناسب برای تجهیزات خانگی و فروشگاهی
- مناسب برای سیستم‌های امنیتی کم مانند دوربین های مدار بسته تا 6 کانال
- مناسب برای نصب داخل رک و جعبه تجهیزات
ماژول UPS برق اضطراری 48 وات، برای پشتیبانی از تجهیزات شبکه و دستگاه‌های الکترونیکی پرمصرف در زمان قطع برق طراحی شده است. این مدل علاوه بر دو خروجی ۱۲ ولت با جریان ۱٫۵ آمپر، یک خروجی ۹ ولت ۲ آمپر و یک خروجی USB پنج ولت ۲ آمپر دارد؛ بنابراین می‌تواند برق مودم‌های پرمصرف، روتر، ONT، سوییچ، دوربین مداربسته، اکسس‌پوینت و تمام کارت‌خوان‌های ۹ ولتی ۲ آمپری را تأمین کند. ⚡
نقطه قوت اصلی این ماژول، خروجی ۹ ولت با آمپر بالاست؛ قابلیتی که برای بسیاری از کارت‌خوان‌های پرمصرف و تجهیزات ۹ ولتی اهمیت دارد و در UPSهای معمولی کمتر دیده میشود. توان خروجی ۴۰ وات و توان لحظه‌ای تا ۴۷٫۵ وات نیز اجازه می‌دهد چند دستگاه را هم‌زمان تغذیه کنید.
با قطع برق، ماژول بدون وقفه روی باتری ۳ سلولی سوییچ میکند و اتصال تجهیزات را حفظ می‌نماید. در حال حاضر، نمونه‌ای با چنین ترکیب خروجی و توان بالایی به‌راحتی پیدا نمی‌شود؛ به همین دلیل، برای مودم‌های قدرتمند، کارت‌خوان‌های ۹ ولتی آمپر بالا و تجهیزات شبکه انتخابی خاص و کاربردی است.
- 40W Uninterruptible Power Supply Module 5-12V 4-Channel Output Battery Charging Board Router UPS Power Module Battery Indicator
- :Product Features

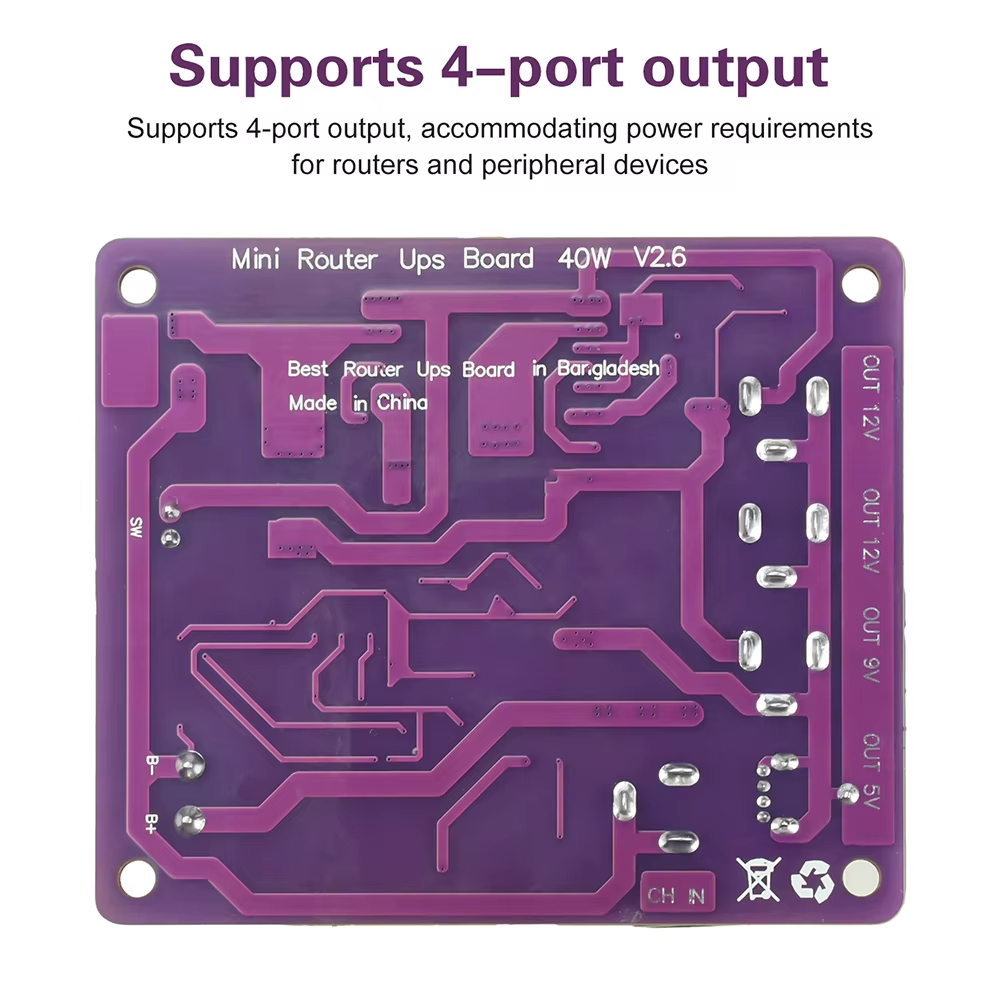

- 1. Supports 4 outputs to meet the power supply needs of routers and peripheral devices

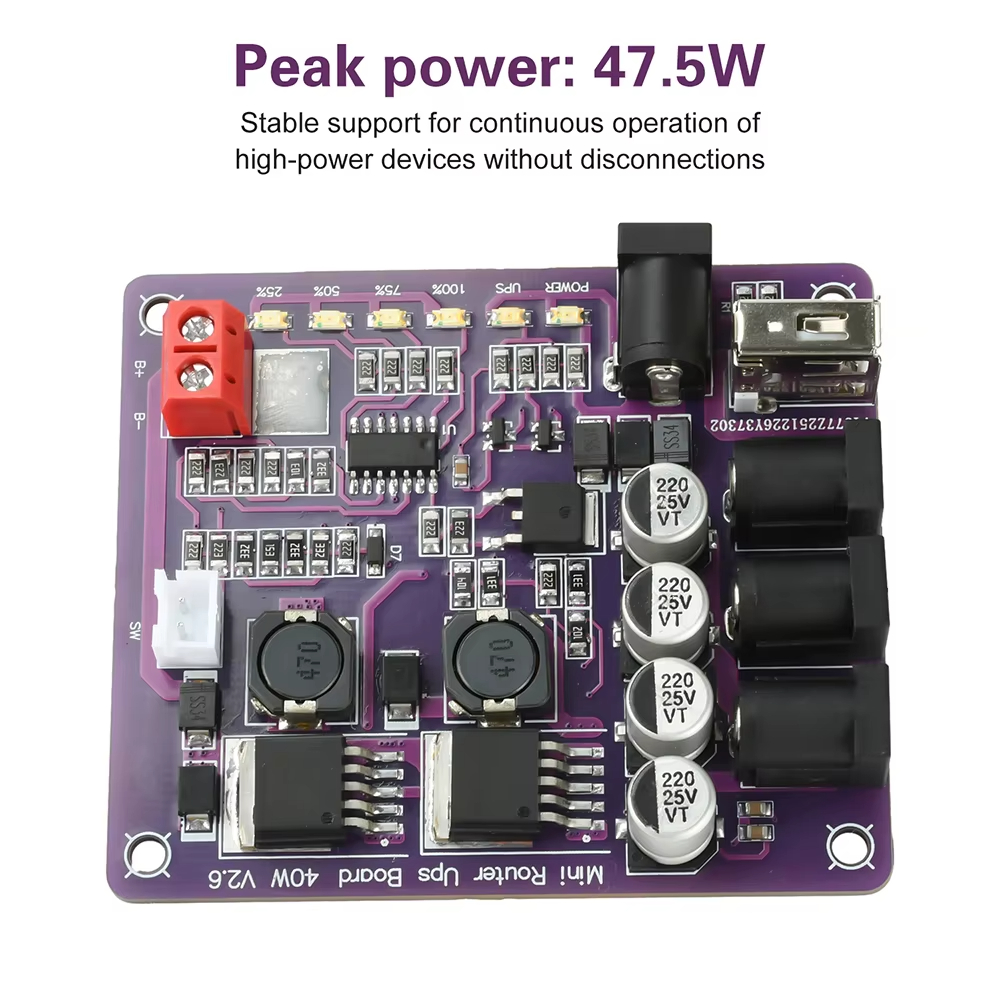

- 2. Peak power of 47.5W, stable support for continuous operation of high-power devices without disconnection

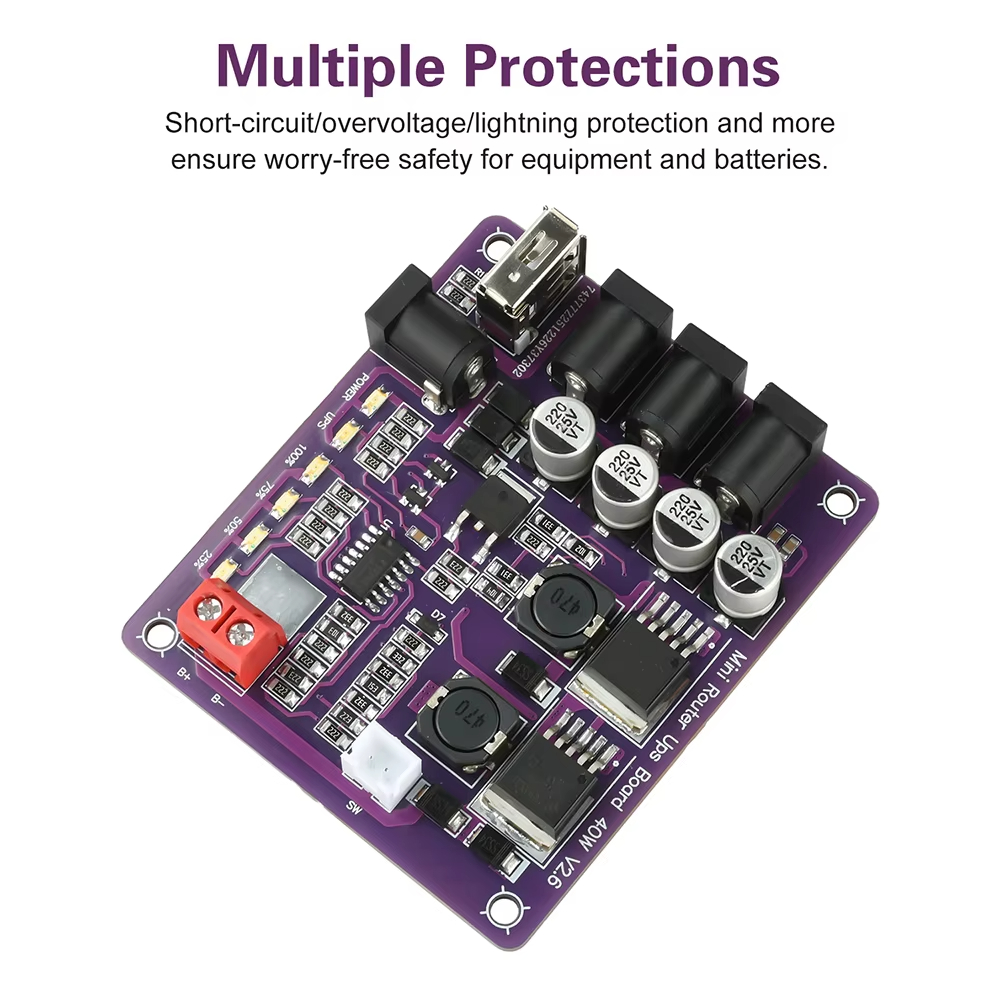

- 3. Short circuit/overvoltage/lightning protection and other protections ensure the safety and worry free operation of equipment and batteries

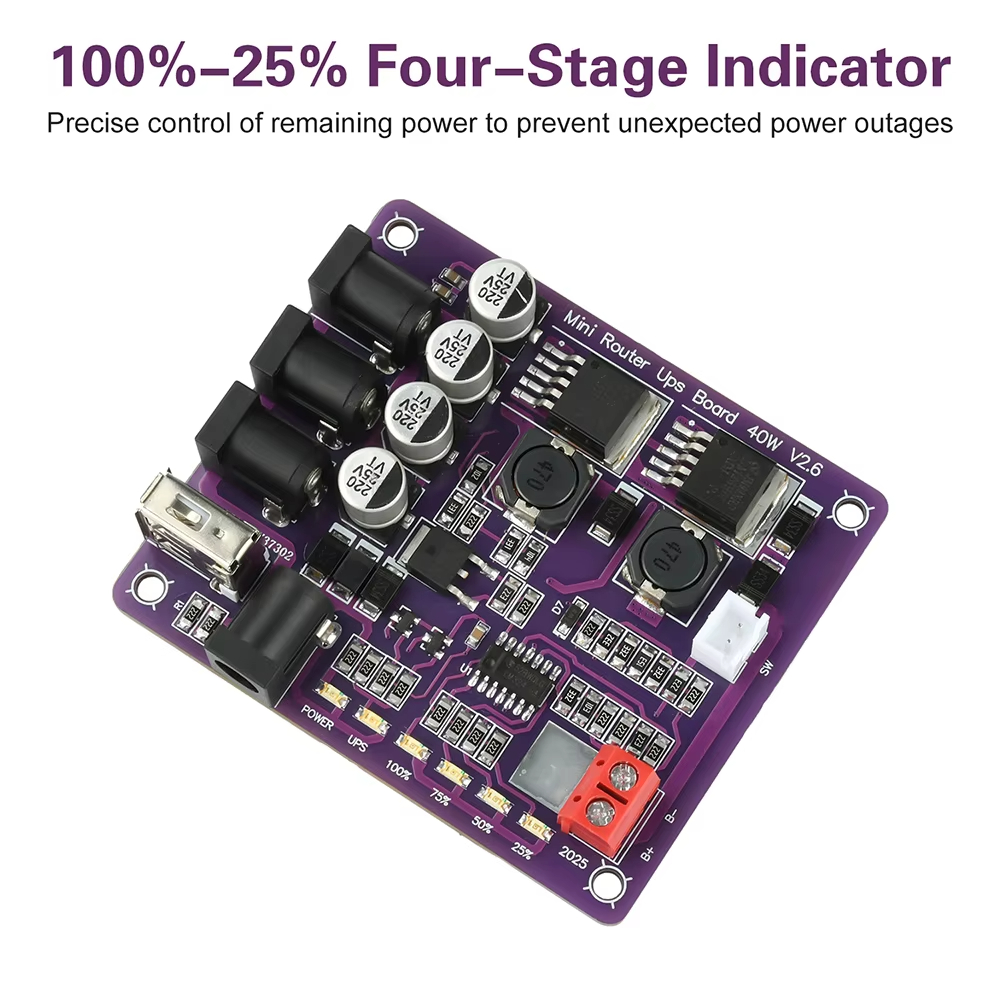

- 4.100% -25% four level indication, precise control of remaining power to avoid sudden power outages

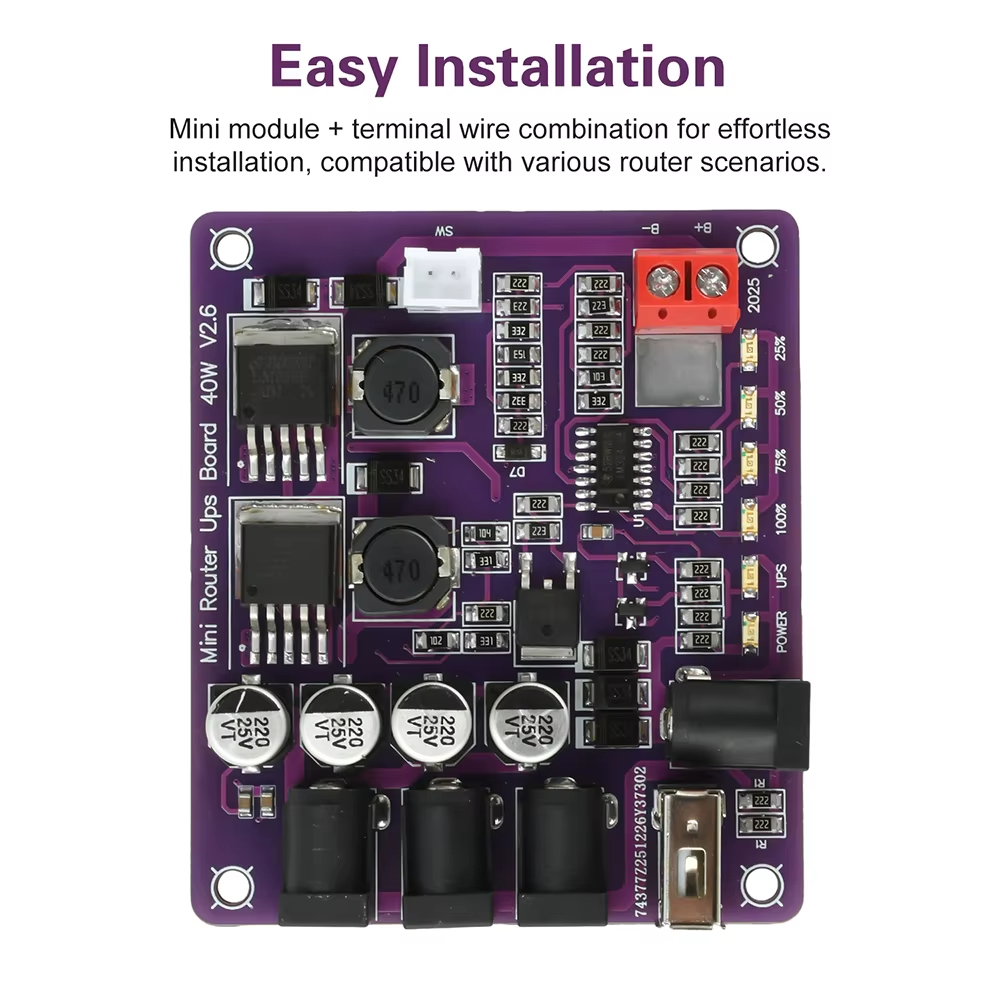

- 5. Mini module+terminal cable combination, easy to install and suitable for various router scenarios
- :Core application scenarios
- Router/optical modem continuous power supply: In case of sudden power outage, the module can seamlessly switch to battery power supply, ensuring uninterrupted network connection and avoiding work interruption, online conference disconnection, or important data upload failure.
- Multi device centralized power supply: Through its four output ports, it can simultaneously provide power to the optical modem (Port 1), main router (Port 2), switch or Mesh sub router (Port 3, suitable for 9V devices), and USB powered camera or wireless AP (Port 4), creating a complete emergency power supply plan for small network devices.
- Remote work/online learning guarantee: For users who work from home or need a stable online environment, it can effectively resist short-term market fluctuations or power outages, providing valuable buffer time to save work or end online courses normally.
- Security equipment backup: It can provide temporary power for security equipment such as network cameras and small monitoring hosts, ensuring that security is not "blind" during power outages.

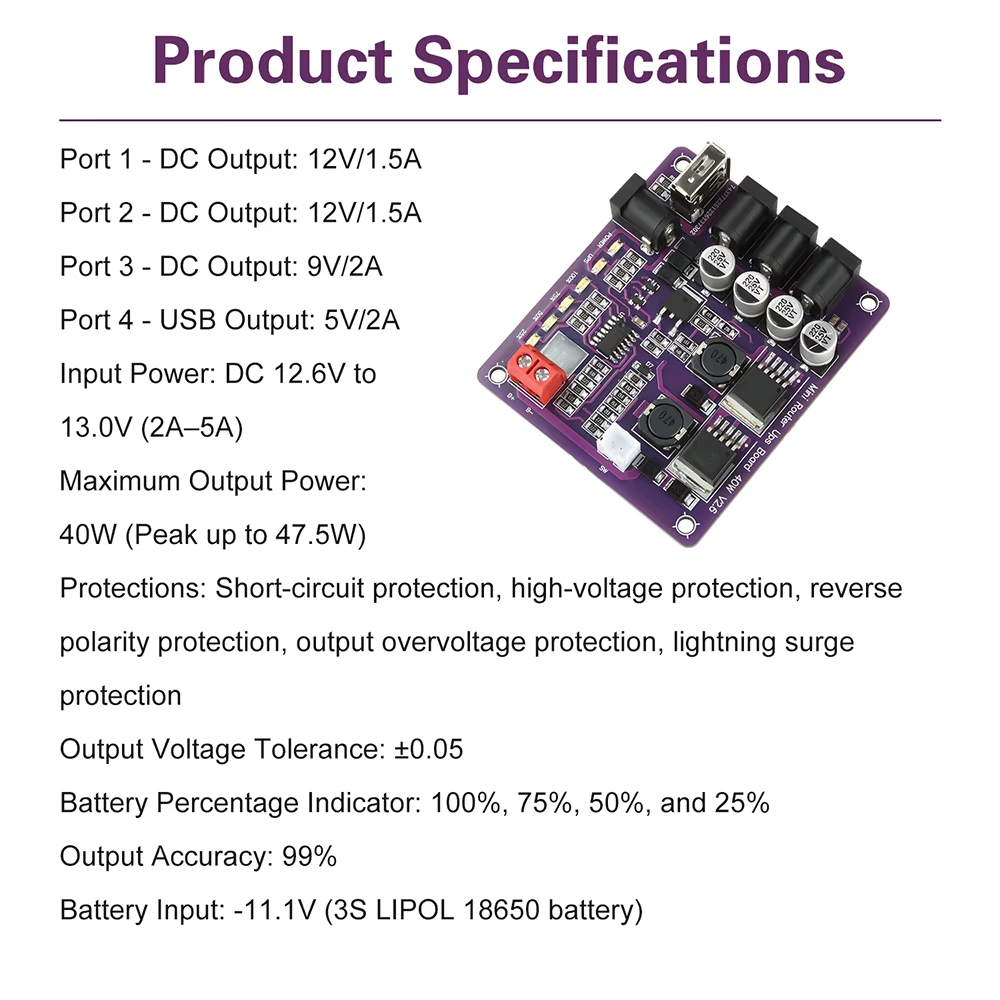

- Product Parameters
- Port 1-DC output: 12V/1.5A
- Port 2-DC output: 12V/1.5A
- Port 3-DC output: 9V/2A
- Port 4-USB port output: 5V/2A
- Input power supply: DC 12.6V to 13.0V (2A-5A)
- Maximum output power: 40W (peak can reach 47.5W)
- Protection: Short circuit protection, high voltage protection, positive and negative polarity protection, output overvoltage protection, lightning protection
- Output voltage tolerance: ± 0.05
- Battery percentage indicator: 100%, 75%, 50%, and 25%
- Output accuracy: 99%
- Battery input: -11.1V (3S LIPON 18650 battery)
- Battery full charge voltage: 12.6VBattery undervoltage: 10.5V
❓ 1. ماژول UPS 40 وات چیست؟
ماژول UPS مینی 40وات یک منبع تغذیه بدون وقفه است که با خروجی ثابت 12 ولت کار میکند. این دستگاه کوچک و سبک برای تأمین برق پایدار تجهیزات حساس مثل مودم، روتر، دوربین‌های مداربسته، سیستم‌های IoT و دستگاه‌های مخابراتی طراحی شده است. ⚡ در زمان قطع برق، این UPS بدون هیچ تأخیر، انرژی را از باتری تأمین میکند و اجازه نمی‌دهد دستگاه خاموش شود.
❓ 2. آیا این UPS باتری داخلی دارد؟
❌ خیر، این ماژول باتری داخلی ندارد و باید یک باتری خارجی (معمولاً باتری لیتیومی 3S) به آن متصل شود. این طراحی باعث میشود کاربر بتواند ظرفیت باتری را بر اساس نیاز خود انتخاب کند.
❓ 3. خروجی‌های این UPS چگونه هستند؟
🔌🔌🔌🔌 این UPS دارای چهار خروجی 12 ولت مستقل است. این یعنی می‌توانید چند دستگاه را هم‌زمان روشن نگه دارید:
- مودم 📡
- روتر 🌐
- دوربین امنیتی 🎥
- دستگاه مخابراتی 📶
❓ 4. آیا این UPS واقعاً بدون وقفه است؟
⚡ بله، این UPS از نوع On-Line است. یعنی دو منبع تغذیه (آداپتور + باتری) به صورت موازی کار می‌کنند و هنگام قطع برق هیچ سوئیچ یا تأخیری رخ نمی‌دهد. این ویژگی برای دستگاه‌های حساس شبکه بسیار مهم است.
❓ 5. آیا این UPS از دستگاه‌های حساس محافظت میکند؟
🛡️ بله، این ماژول دارای محافظت در برابر اتصال کوتاه است و با استاندارد CE عرضه میشود. این یعنی برای استفاده در خانه و دفتر کاملاً ایمن است.
❓ 6. آیا این UPS برای دوربین‌های مداربسته مناسب است؟
🎥 کاملاً مناسب است. دوربین‌های امنیتی معمولاً با 12 ولت کار می‌کنند و قطع برق باعث توقف ضبط میشود. این UPS با خروجی پایدار، چند دوربین را هم‌زمان روشن نگه می‌دارد.
❓ 7. آیا این UPS برای روتر و مودم مناسب است؟
بله، این محصول دقیقاً برای همین کاربرد طراحی شده. کاربران گزارش داده‌اند که هنگام قطع برق، اینترنت حتی یک لحظه قطع نمی‌شود.
❓ 8. آیا ولتاژ خروجی پایدار است؟
بله، ولتاژ خروجی کاملاً پایدار و دقیق است. این موضوع برای دستگاه‌های حساس بسیار حیاتی است.
❓ 9. چه نوع آداپتوری باید استفاده شود؟ آیا میشود برای شارژ باتری این ماژول از آداپتور 12 ولت استفاده کرد ؟
🔌🔋 برای عملکرد صحیح باید از آداپتور 12.6 ولت استفاده کنید. نکته مهمدر استفاده از آداپتور :
- اگر آداپتور 12.6 ولت باشد → شارژ کامل باتری 3S تا 100%
- اگر آداپتور 12 ولت باشد → شارژ تا حدود 90٪
مطالب مرتبط با این ماژول
ماژول شارژر و محافظ شارژ فست باتری لیتیومی 3 سل 2 آمپر Type-C
ماژول شارژر باتری لیتیومی 2سل و3 سل بنفش IP2326– شارژ سریع 15 وات با محافظ و بالانسر باتری
ماژول شارژر سریع باتری لیتیومی 40 وات | 5-26 ولت برای 1 سل تا 4 سل
ماژول شارژر باتری لیتیومی 2 سل و3 سل IP2326 – فست شارژ 15 وات با محافظ و بالانسر باتری
❓ 10. آیا این UPS برای سیستم‌های مخابراتی کوچک مناسب است؟
📶🛠️ بله، این محصول برای تجهیزات مخابراتی، شبکه‌های کوچک و سیستم‌های IoT بسیار مناسب است.
❓ 11. آیا این UPS در برابر نوسانات برق مقاوم است؟
⚡🛡️ بله، چون از نوع On-Line است، همیشه برق را تثبیت میکند و اجازه نمی‌دهد نوسانات به دستگاه منتقل شود.
❓ 12. آیا برای خانه و دفتر مناسب است؟
🏠💼 کاملاً مناسب است. این UPS برای سیستم‌های تک‌فاز و ولتاژ پایین طراحی شده و با استاندارد CE سازگار است.
❓ 13. آیا نصب UPS سخت است؟
🛠️ خیر، نصب آن بسیار ساده است:
- آداپتور 12.6 ولت را وصل کنید 🔌
- باتری 3S را متصل کنید
- خروجی‌ها را به دستگاه‌ها وصل کنی
- تمام!
❓ 14. آیا این UPS ارزش خرید دارد؟
💰 با توجه به:
- قیمت مناسب
- چهار خروجی
- توان 40 وات
- استاندارد CE
- عملکرد بدون وقفه می‌توان گفت این UPS یکی از بهترین گزینه‌های اقتصادی برای تجهیزات 12 ولت است.
❓ 15. چه دستگاه‌هایی را می‌توان با این UPS روشن نگه داشت؟
🔌📡🎥📶
- مودم
- روتر
- دوربین امنیتی
- سیستم‌های IoT
- دستگاه‌های مخابراتی
- تجهیزات 12 ولت کم‌مصرف
❓ 16. آیا این UPS تأخیر دارد؟
⏱️❌ خیر، چون On-Line است، هیچ تأخیری وجود ندارد.
❓ 17. آیا برای رک شبکه مناسب است؟
🗄️🔌 بله، ابعاد کوچک آن باعث میشود در رک‌های کوچک یا جعبه تقسیم به راحتی نصب شود.
❓ 18. آیا این UPS گرم میشود؟
🔥❄️ گرمای تولیدی کم است و برای استفاده طولانی‌مدت مناسب است.
❓ 19. آیا برای خودرو یا سیستم‌های سیار مناسب است؟
🚗🔋 بله، وزن کم و ابعاد کوچک آن را برای پروژه‌های قابل حمل و خودرو مناسب میکند.
❓ 20. آیا این UPS برای سیستم‌های امنیتی ارزشمند است؟
🎥🛡️ قطعاً. قطع برق می‌تواند باعث از دست رفتن تصویر شود. این UPS بهترین گزینه اقتصادی برای حفظ امنیت است.
