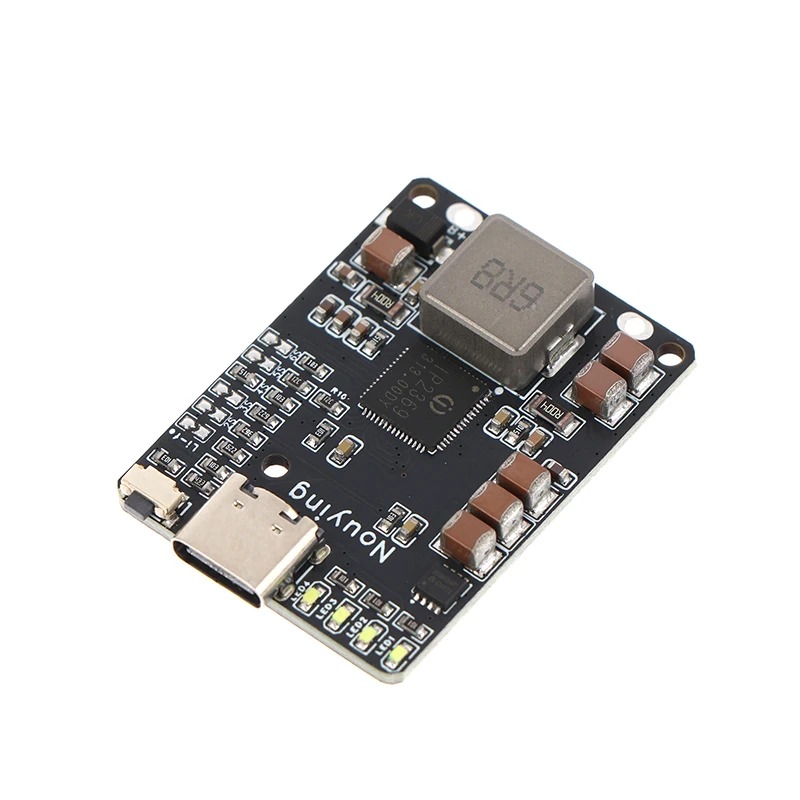

ماژول پاوربانک 45 وات دو طرفه 2S–6S با شارژ سریع USB‑C PD — ای سی قدرتمند IP2369

مشخصات

• چیپ اصلی: کنترلر پاوربانک IP2369 با شارژر، دشارژر و مبدل BUCK‑BOOST سنکرون مجتمع.
• ورودی باتری: پشتیبانی از پک ۲S تا ۶S لیتیوم (Li-ion / LiPo) و LiFePO4 با تنظیم تعداد سل روی برد.
• توان : توان شارژ و دشارژ حداکثر ۴۵ وات با امکان تنظیم سقف توان از طریق مقاومت خارجی.
• ولتاژ فول‌شارژ سلول: قابل تنظیم برای مقادیر متداول مثل 3.65V (LiFePO4)، 4.1V، 4.2V، 4.35V و 4.4V جهت افزایش عمر یا سازگاری با شیمی‌های مختلف.
• پورت‌ها: USB Type‑C دوطرفه (ورودی/خروجی) .
• پروتکل‌های شارژ سریع: پشتیبانی از PD2.0/PD3.0/PD3.1، QC2.0/QC3.0/QC3+، FCP، AFC و پروتکل‌های اختصاصی اپل برای شارژ سریع بیشتر گوشی‌ها و تبلت‌ها.
• توپولوژی پاور: مبدل BUCK‑BOOST سنکرون برای شارژ باتری از آداپتور و تأمین خروجی پایدار از باتری روی USB.
• امکانات حفاظتی و کنترلی: شارژ 0V، قطع خودکار دشارژ بدون بار، تشخیص خودکار نقش پورت USB‑C (ورودی/خروجی)، تنظیم نرمِ توان و ولتاژ پایان شارژ از طریق شبکه مقاومت.

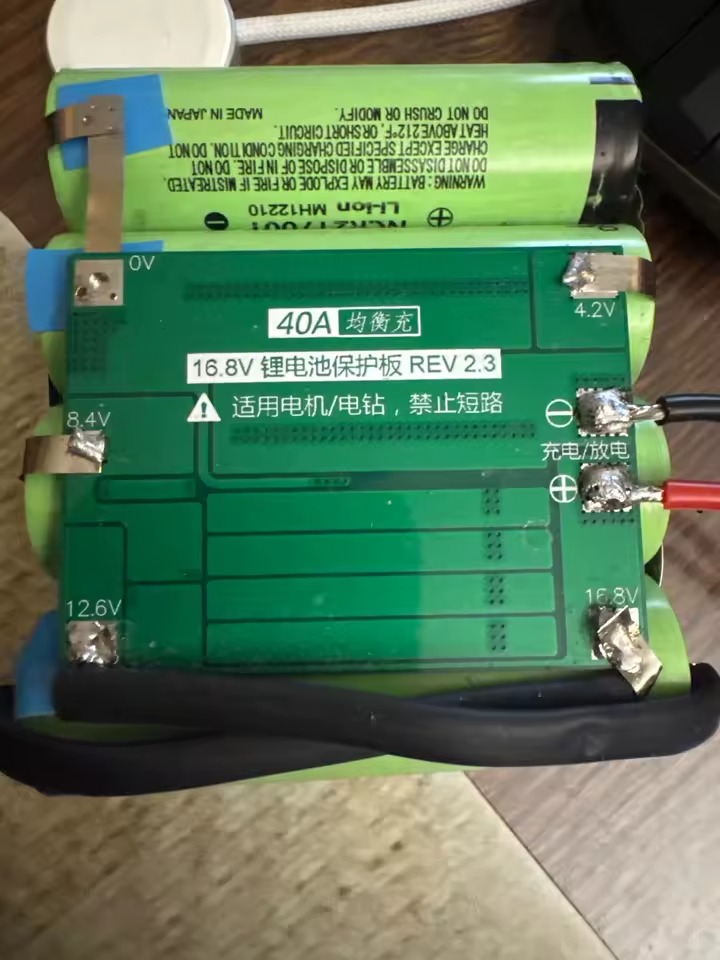

• نیاز به BMS: برای حفاظت سلول‌ها (بالانس و محافظت هر سل) باید حتماً از BMS جداگانه ۲ تا ۶ سل در کنار این ماژول استفاده شود.

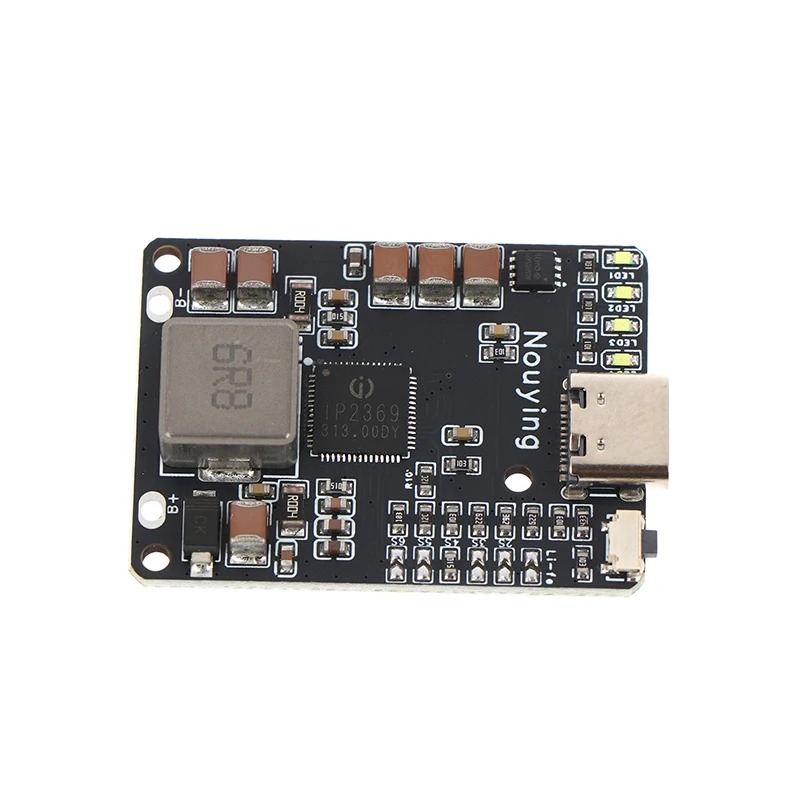

تنظیم باتری و ولتاژ هر سل

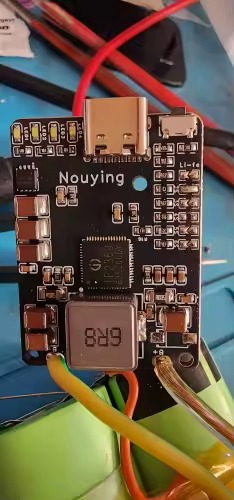

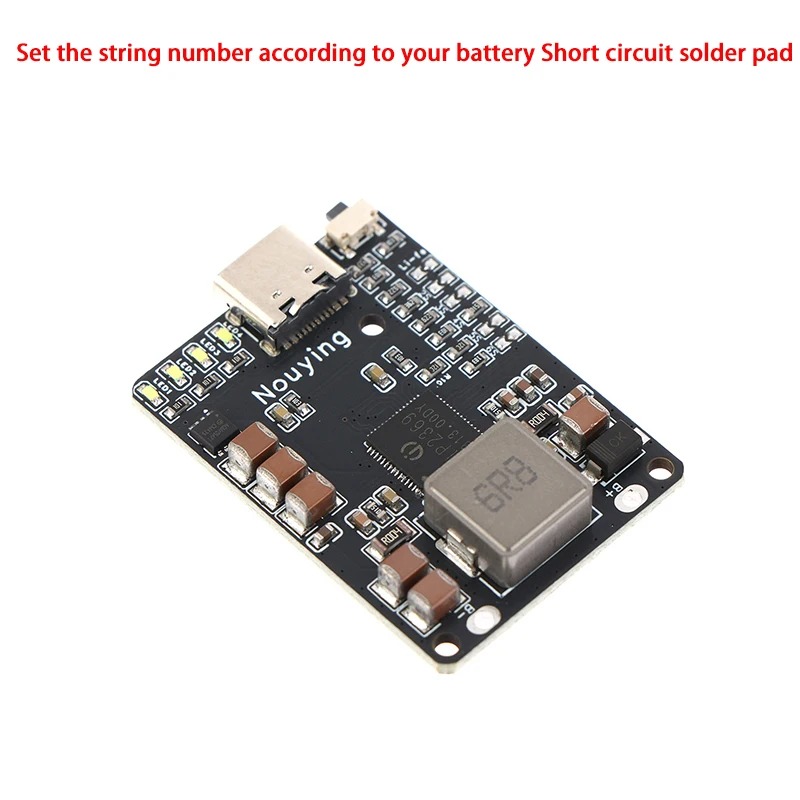

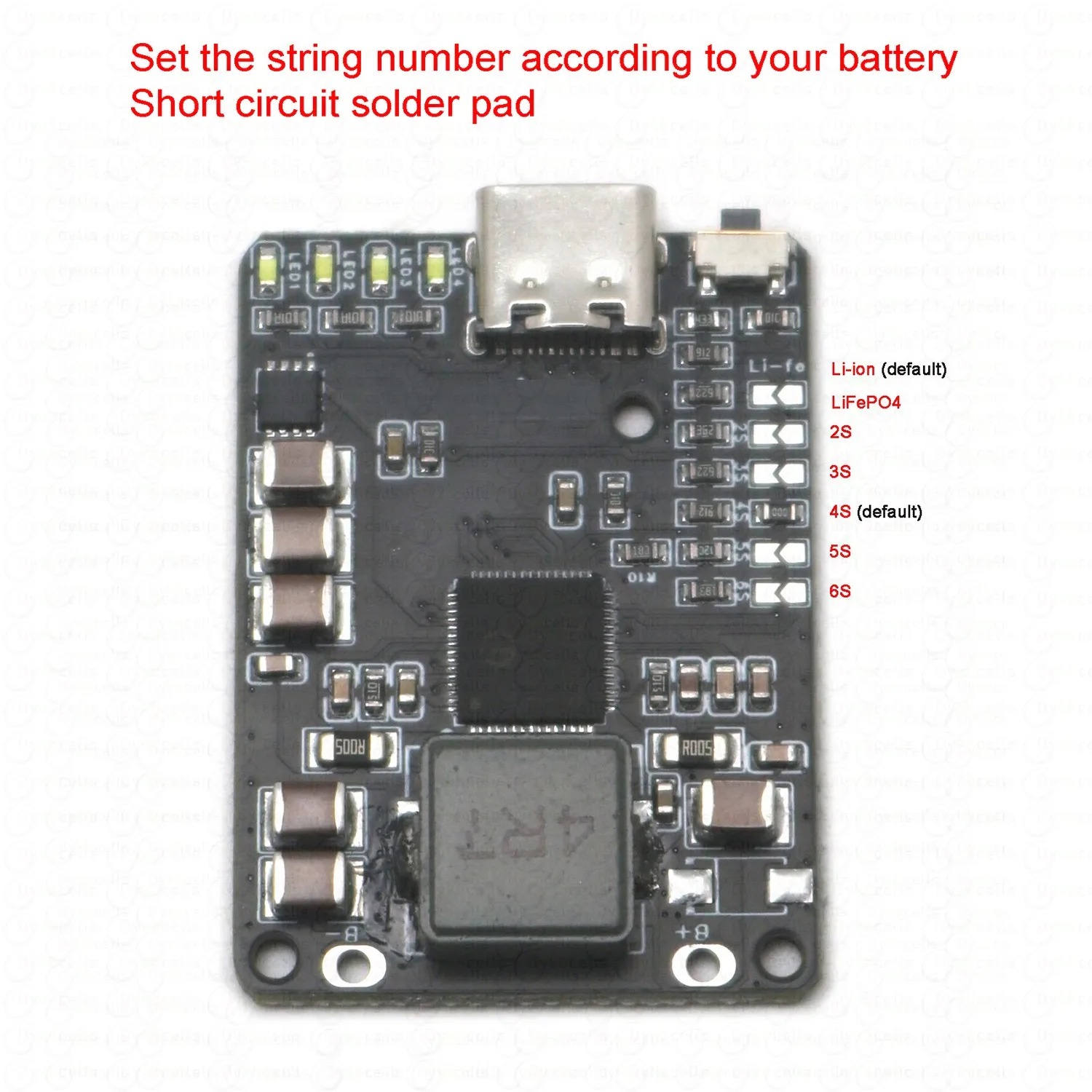

این ماژول برای ۴ سل لیتیوم NMC (Li‑ion) به‌صورت پیش‌فرض روی ۴S تنظیم شده و در حالت کارخانه‌ای، هیچ جامپر یا پد کوتاه‌شده‌ای روی برد فعال نیست. کاربر می‌تواند با اتصال (Short کردن) پدهای مخصوص روی برد، تعداد سل را بین ۲S، ۳S، ۴S، ۵S و ۶S تنظیم کند و همچنین بین حالت Li‑ion با ولتاژ فول‌شارژ 4.2V و LiFePO4 با ولتاژ حدود 3.6V به‌ازای هر سل سوئیچ کند؛ نکته مهم این است که هرگز نباید هم‌زمان هر دو پد ولتاژ (4.2V و 3.6V) را با هم شورت کرد.

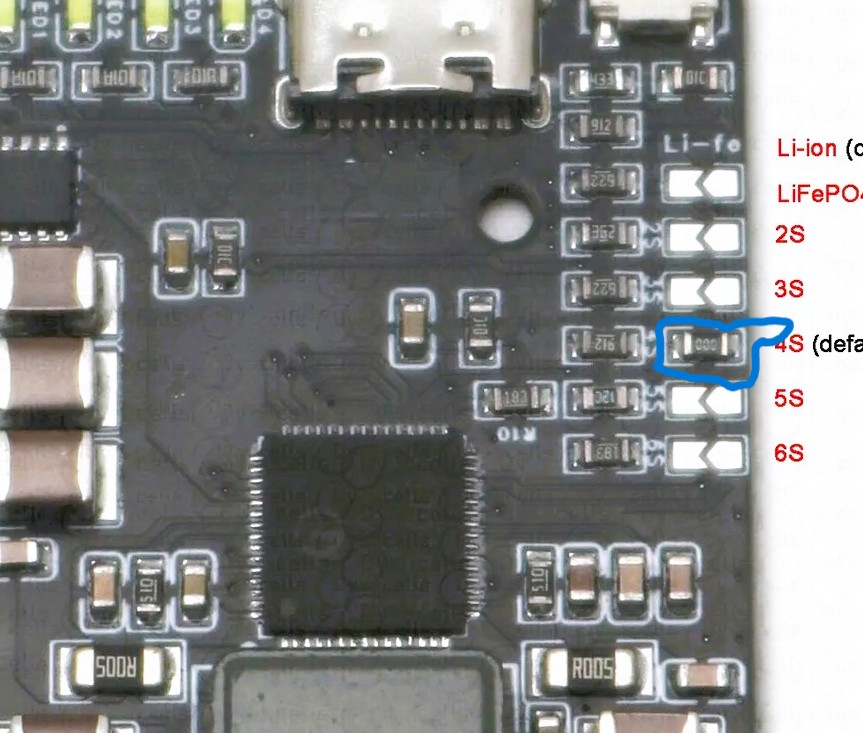

سازنده برای این‌که ماژول به‌صورت پیش‌فرض روی 4S Li‑ion تنظیم باشد،  نقطه‌ی انتخاب تعداد سل رو با یک مقاومت 0Ω (یا نزدیک به صفر) بسته؛ یعنی دقیقا یک جامپر لحیم‌شده است، نه مقاومت برای تنظیم آنالوگ.

پروتکل‌های شارژ سریع و سازگاری

IP2369 به‌طور داخلی از پروتکل‌های شارژ سریع هواوی FCP و سامسونگ AFC هم در ورودی و هم در خروجی پشتیبانی می‌کند و علاوه بر آن، خروجی PD3.1 روی Type‑C و پروتکل‌های QC2.0، QC3.0 و QC3.0+ را نیز ارائه می‌دهد. این یعنی ماژول می‌تواند هم با شارژرهای مدرن Type‑C/PD به‌عنوان ورودی کار کند و هم روی خروجی، انواع گوشی‌ها و گجت‌ها را با ولتاژهای بالاتر از ۵ ولت به‌صورت سریع شارژ کند؛ Type‑C روی این برد نقش ورودی/خروجی دوطرفه (DRP Try.SRC) را بر عهده دارد و حداکثر تا ۴۵ وات را مدیریت می‌کند.

نحوه کار و رابط کاربری

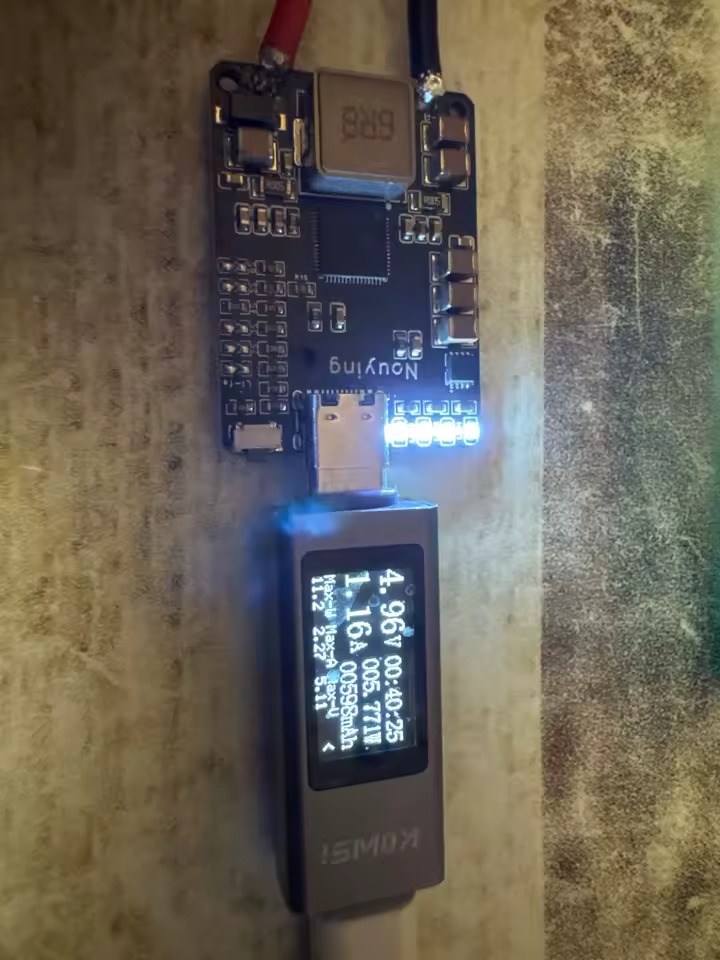

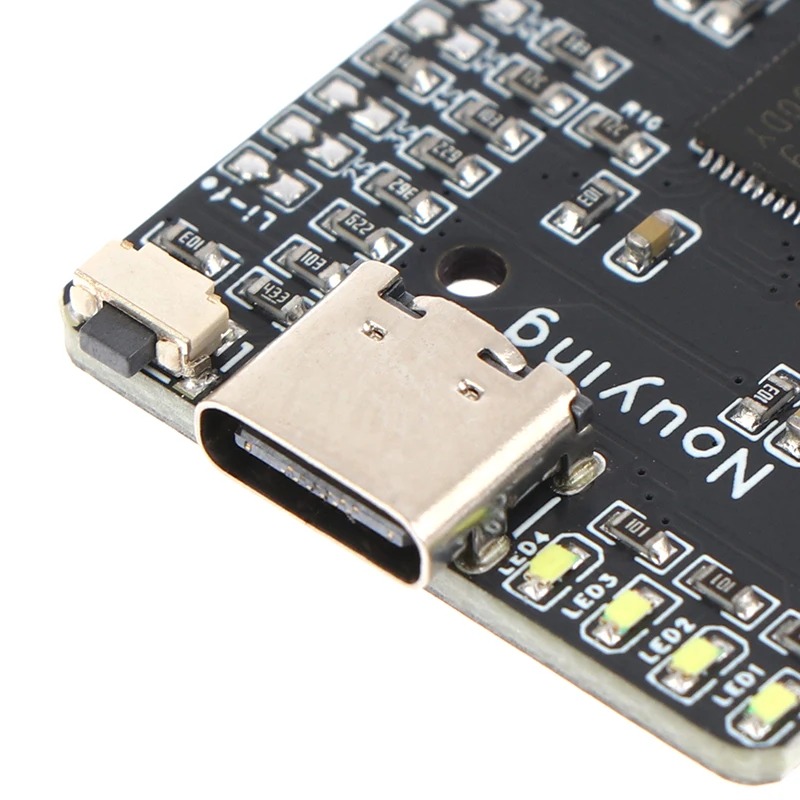

روی برد ماژول چهار  LED برای نمایش وضعیت شارژ و سطح باتری در نظر گرفته شده که کاربر بدون ابزار اندازه‌گیری هم بتواند وضعیت را ببیند. منطق کار دکمه معمولاً این‌طور است که با دوبار کلیک، دشارژ (خروجی) روشن یا خاموش می‌شود و با یک کلیک کوتاه، وضعیت باقی‌مانده‌ی شارژ باتری نمایش داده می‌شود؛ این رابط ساده برای استفاده در پاوربانک و پک‌های قابل‌حمل بسیار کاربردی است.

مزایا

• همه‑در-یک: شارژر، مبدل Buck‑Boost، مدیریت توان و مذاکره پروتکل PD/QC روی یک برد کوچک.
• انعطاف‌پذیری بالا در انتخاب پک: پشتیبانی 2–6 سل و امکان تنظیم شیمی باتری (Li‑ion / LiFePO4).
• پشتیبانی گسترده از پروتکل‌های فست‑شارژ: سازگاری با تمام دستگاه‌ها و آداپتورها.
• نمایشگر ولتاژ و جریان (در نسخه دیجیتال): مناسب برای پایش و عیب‌یابی.
• ابعاد کوچک و مناسب پروژه‌های پرتابل و داخلی کیس پاوربانک.

موارد کاربرد پیشنهادی

• ساخت پاوربانک سفارشی و صنعتی  2S–6S با خروجی PD تا 45W
• پاور پشتیبان برای رزبری‌پای، مودم/روتر و تجهیزات صنعتی سبک
• شارژر و منبع تغذیه برای ماژول‌های GSM/GPS و تجهیزات ارتباطی پرمصرف

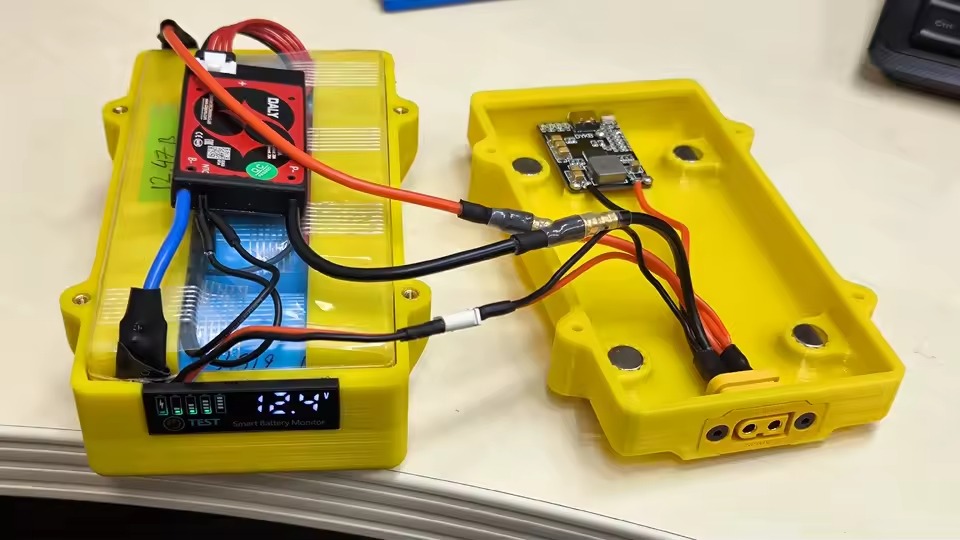

• استیشن شارژ پرتابل برای پک‌های RC، دریل‌ها و ابزارهای کوچک الکتریکی
• پروژه‌های آموزش و توسعه سخت‌افزاری و ساخت نمونه اولیه
• منبع تغذیه بیرونی/افزوده (Outdoor power)، تجهیزات ذخیره انرژی، برق پشتیبان و پروژه‌های DIY پاوربانک های بزرگ همراه.

برای مثال با افزودن یک تریگر درخروجی ماژول میتوان ولتاژ را از ۵ ولت تا ۲۰ ولت تنظیم کنید و به ال ای دی پاور وات بالا متصل کرد و چراغ اظطرای ساخت.

• IP2369 2-6 Series Li-ion/LiFePO4 Battery Charge-Discharge Module  Default 4S Li-ion
•

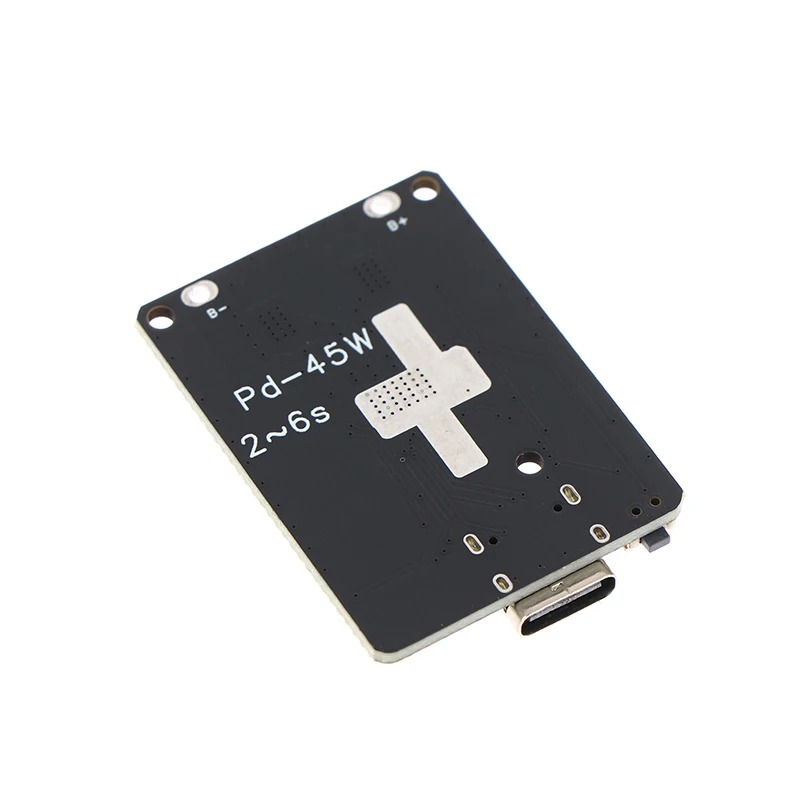

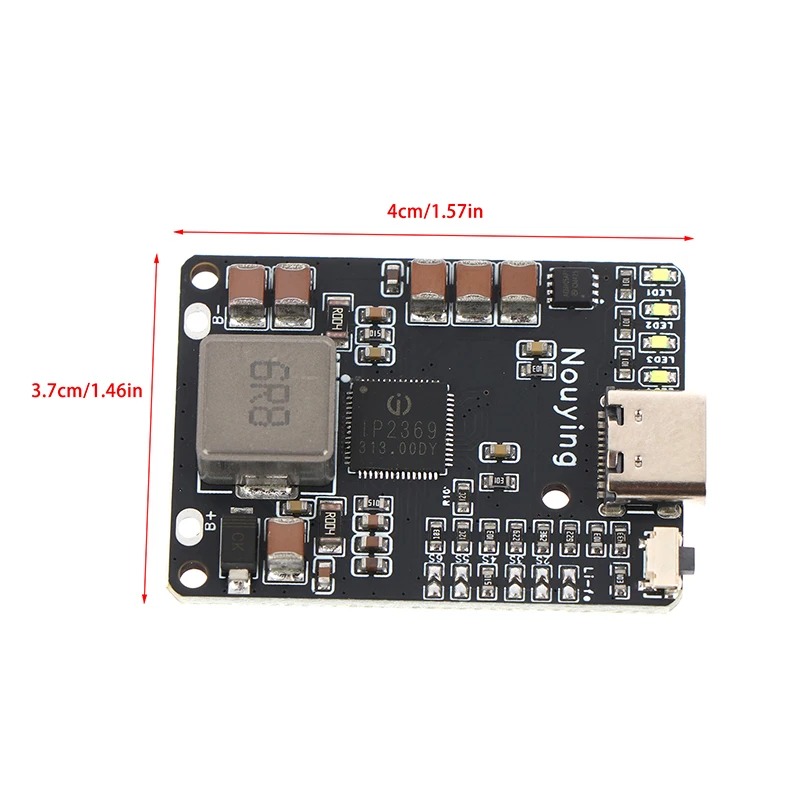

• size : 38x38mm
• Factory-default No preset solder joints
• User-configurable via pad shorting: 2S 3S 4S 5S 6S
• • Li-ion (NMC): Default 4S Li-ion
• • LiFePO4: Short 3.6V pad per cell
• Critical: Never short-circuit both voltage pads simultaneously
•

• Key Features
• Fast Charge Protocols
• Built-in Huawei FCP input/output fast charging
• Integrated Samsung AFC input/output fast charging
• Supports DRP Try.SRC protocol with PD3.1 output
• Compatible with QC2.0/QC3.0/QC3.0+ output
• Universal Compatibility
• Type-C input/output (Max 45W)
• Supports 2-6 series battery configurations
• Intuitive Operation
• LED indicators for charging status & battery level
• Double-click to start/stop discharging
• Single-click to check remaining power
• Battery Configuration
• Adjustable via pad shorting
  • Li-ion (NMC): Short 4.2V pad
  • LiFePO4: Short 3.6V pad
  Note: Do not short-circuit both simultaneously
• Comprehensive Protection
• Input: Over-voltage/Under-voltage protection
• Output: Over-current/Short-circuit protection
• Battery: Over-charge/Over-discharge/Over-current protection
• Temperature monitoring and cutoff
• Applications
• Lithium battery charging/discharging systems, LiFePO4 battery management, drone
• power solutions, portable power banks, and power tool battery packs

IP2369 دقیقاً چی هست و چه کاری می‌کند؟ ⚡

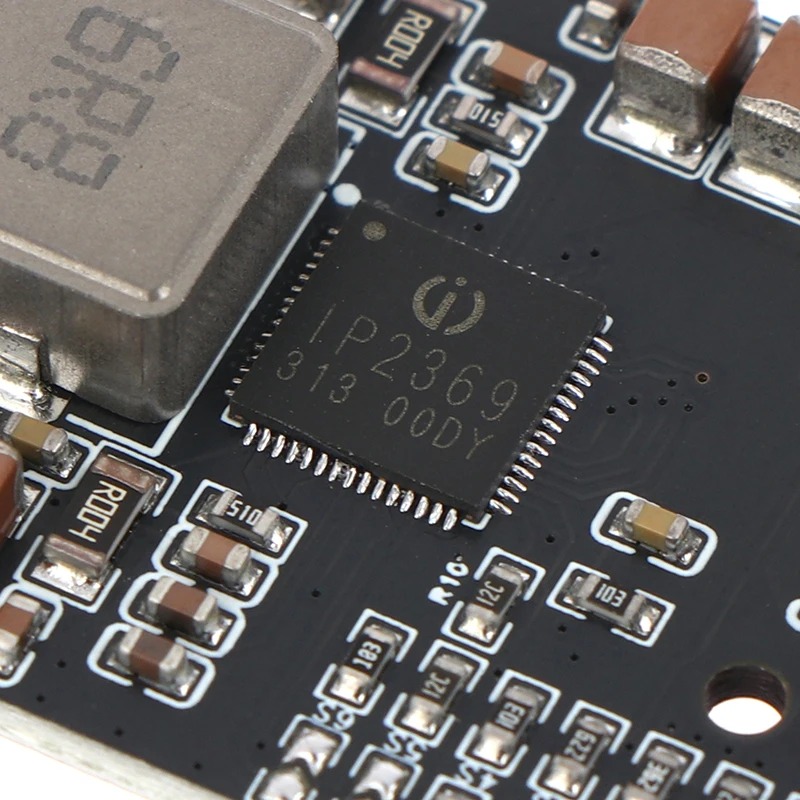

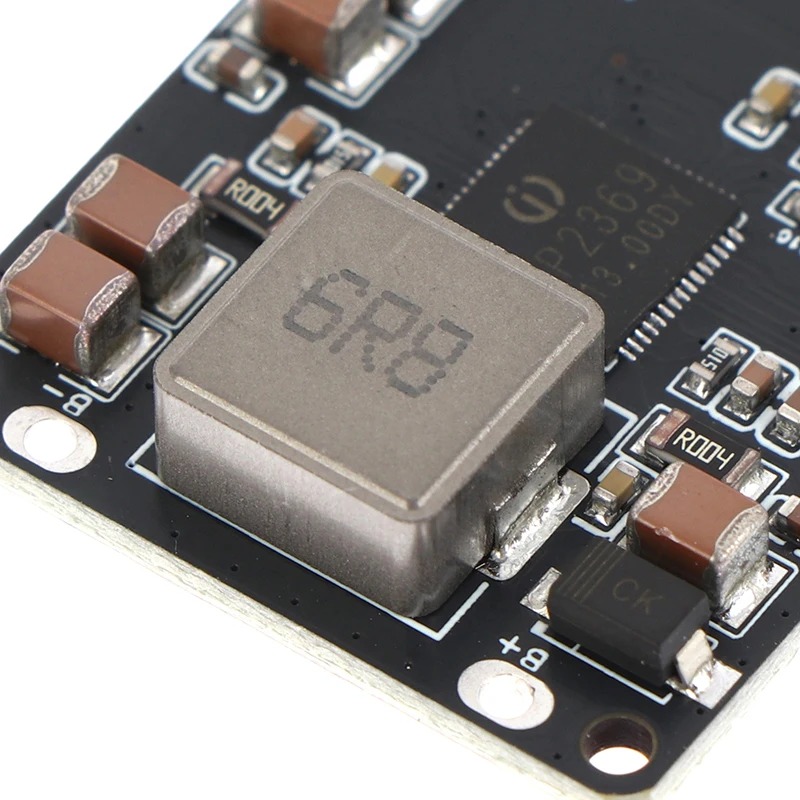

IP2369 یک SoC مدیریت شارژ/دشارژ برای پک‌های 2 تا 6 سل لیتیومی است که داخل خودش هم بوک‑بوست 45 واتی دارد، هم کنترل پروتکل‌های فست‌شارژ ورودی و خروجی را یک‌جا هندل می‌کند.
به زبان ساده، اگر قبلاً برای پاوربانک چندسل باید جداگانه شارژر، بوست‌کنورتر و کنترل پروتکل PD/QC می‌گرفتی، این چیپ همه را توی یک تراشه مجتمع کرده و فقط با چند قطعه جانبی می‌توانی یک سیستم  حرفه‌ای جمع کنی.

چرا IP2369 برای پاوربانک‌های چندسل جذاب است؟ 🔋

مزیت اصلی IP2369 این است که هم شارژ و هم دشارژ را با یک سلف مشترک و یک مبدل بوک‑بوست 250 کیلوهرتزی مدیریت می‌کند، بنابراین هم بازده معقولی دارد، هم طراحی برد فشرده‌تر می‌شود.
از طرف دیگر، این چیپ می‌تواند ولتاژ USB‑C (مثلاً 5، 9، 12، تا  20 ولت) را بگیرد، آن را تا حداکثر حدود 25.2 ولت بالا ببرد و پک‌های 6 سل را هم شارژ کند، و در فاز دشارژ همین مسیر را برعکس برود و باتری را به 5 ولت یا پروفایل‌های PD تبدیل کند.

IP2369 با چه نوع باتری‌هایی سازگار است؟ 🧪

بر اساس دیتاشیت، IP2369 از 2 تا 6 سل لیتیوم پشتیبانی می‌کند و ولتاژ فول‑شارژ هر سل با یک مقاومت خارجی تنظیم می‌شود؛ برای Li‑ion/LiPo می‌توان 4.1، 4.2، 4.35، 4.4 ولت انتخاب کرد و برای LiFePO4 مقدار 3.65 ولت قرار دارد.
خیلی از ماژول‌های آماده (از جمله ماژول لینک علی‌اکسپرس) این امکان را به صورت جامپر یا پد شورت روی برد پیاده کرده‌اند تا بتوانی بین پک لیتیوم کلاسیک و لیفپو4 سوئیچ کنی، بدون این که لازم باشد خودت مقاومت‌ها را حساب و تعویض کنی.

حداکثر توان و جریان IP2369 چقدر است؟ ⚙️

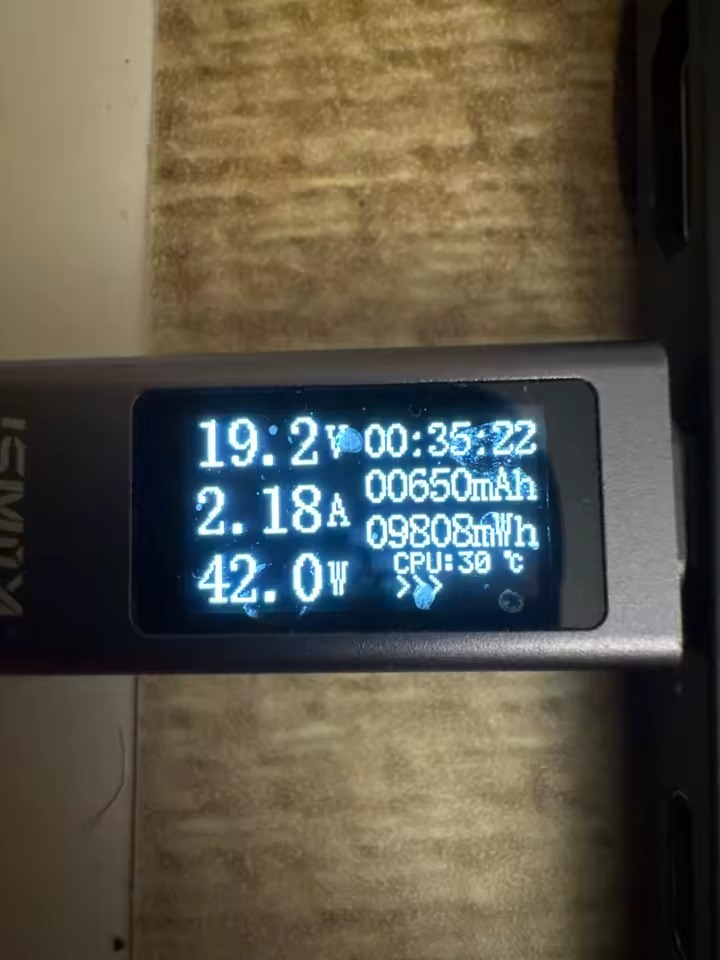

در دیتاشیت، توان شارژ حداکثر 45 وات ذکر شده و این دقیقاً همان عددی است که روی ماژول‌های بازار هم می‌بینی؛ یعنی مثلاً برای پک 4 سل حدود 16.8 ولت، می‌توانی تا حدود 2.5 تا 2.7 آمپر شارژ بگیری، به شرطی که حرارت را مدیریت کنی.
در خروجی USB‑C هم می‌تواند تا 45 وات روی پروفایل‌های مختلف PD و QC بدهد، ولی ماژول‌های آماده معمولاً به دلایل حرارتی و ابعاد PCB، در عمل توصیه می‌کنند روی کمتر از حداکثر، مخصوصاً در استفاده مداوم، کار کنی.

چه پروتکل‌های فست‌شارژی را ورودی/خروجی پشتیبانی می‌کند؟ 🚀

IP2369 در سمت ورودی از AFC، FCP، PD2.0، PD3.0 و PD3.1 پشتیبانی می‌کند، یعنی اگر آداپتور یا شارژر گوشی تو یکی از این پروتکل‌ها را داشته باشد، آی‌سی می‌تواند ولتاژ بالاتر از 5 ولت درخواست کند تا توان شارژ بیشتری بگیرد.
در سمت خروجی، بسته به طراحی ماژول، پروتکل‌های PD2.0/PD3.0/PD3.1، QC2.0/QC3.0/QC3+، FCP، AFC و پروفایل‌های سازگار با دستگاه‌های اپل هم قابل ارائه هستند، با این شرط که معمولاً برای فعال ماندن فست‌شارژ، فقط یک پورت (مثلاً USB‑C یا USB‑A) باید فعال باشد.

پروتکل‌های QC2.0، QC3.0 ، QC3.0+ و USB‑PDچیست و فهرستی از گوشی‌هایی که معمولاً از این پروتکل‌ها پشتیبانی می‌کنند

چرا می‌گویند IP2369 «دوطرفه» است؟ ↔️

دوطرفه بودن این‌جا یعنی هم در حالت شارژ، از سمت USB‑C انرژی می‌گیرد و پک را شارژ می‌کند، هم در حالت دشارژ، از پک انرژی می‌گیرد و روی USB‑C (و گاهی USB‑A) خروجی می‌دهد؛ در هر دو حالت، همان مبدل بوک‑بوست مرکزی درگیر است.
این ساختار باعث می‌شود ماژول IP2369 برای چیزهایی مثل پاوربانک، باتری بکاپ تجهیزات شبکه یا پک باتری درون یک دستگاه قابل حمل، خیلی تمیز و مینیمال باشد، چون دیگر لازم نیست جداگانه ماژول شارژر و ماژول بوستر/پاوربانک را در کنار هم سوار کنی.

حفاظت‌ها و مکانیزم‌های ایمنی IP2369 چیست؟ 🛡️

در سطح چیپ، حفاظت اضافه‌ولتاژ ورودی، کم‌ولتاژ ورودی، اضافه‌جریان، اضافه‌دما و محدودیت توان در نظر گرفته شده تا هم باتری، هم دستگاه مصرف‌کننده، داخل بازه امن کار کنند.
بردهای آماده بر پایه IP2369 معمولاً این حفاظت‌ها را با طراحی سخت‌افزاری (فیوژ یا مقاومت شانت، مسیرهای ضخیم‌تر، دیتکت دما و LED وضعیت) تکمیل می‌کنند و در توضیحات محصول به‌صورت «over‑charge, over‑discharge, over‑current, short‑circuit, temperature protection» اشاره می‌شود.

این ماژول‌ها برای چه کاربردهایی طراحی شده‌اند؟ 🧰

در توضیحات ماژول‌های IP2369، صریحاً به کاربردهایی مثل پاوربانک، باتری پهپاد، باتری ابزار برقی، سیستم‌های ذخیره انرژی کوچک و شارژر پک‌های لیتیومی اشاره شده است.
عملاً هر پروژه‌ای که یک پک 2 تا 6 سل دارد و لازم است هم از طریق USB‑C شارژ شود و هم گاهی مثل پاوربانک به دستگاه‌های دیگر شارژ بدهد، کاندید طبیعی IP2369 است؛ از پاوربانک‌های پر قدرت دست‌ساز تا کیس‌های ابزار هوشمند و پاوراستیشن ها و سیستم‌های بکاپ مودم/روتر.

ماژول‌های آماده IP2369 مثل ماژول پاوربانک 45 وات دو طرفه 2S–6S چه ویژگی‌های اضافی دارند؟ 🧩

ماژول‌های آماده معمولاً یک دکمه دارند که با دوبار کلیک حالت دشارژ را فعال یا غیر فعال می‌کند و با یک بار کلیک، سطح شارژ (State of Charge) را روی چند LED کوچک نشان می‌دهد.
بعضی مدل‌ها فقط یک پورت USB‑C دارند (هم ورودی هم خروجی)، بعضی دیگر یک USB‑C به‌همراه یک USB‑A را روی برد آورده‌اند، اما طبق نکات طراحی IP2369، وقتی هر دو پورت همزمان استفاده شود، فست‌شارژ غیرفعال شده و هر دو روی 5 ولت معمولی کار می‌کنند تا به دستگاه دوم آسیب نرسد.

مهم‌ترین نکات طراحی با IP2369 برای یک مهندس یا DIYer چیست؟ 🧠

از نظر انتخاب سل‌ها، باید تعداد سل را طوری انتخاب کنی که هم با محدوده ولتاژ ورودی/خروجی سازگار باشد، هم با الزامات دستگاه هدف؛ مثلاً برای پاوربانک عمومی، 3S یا 4S متداول‌تر است، ولی برای ابزار و پهپاد شاید 4S–6S جذاب‌تر باشد.

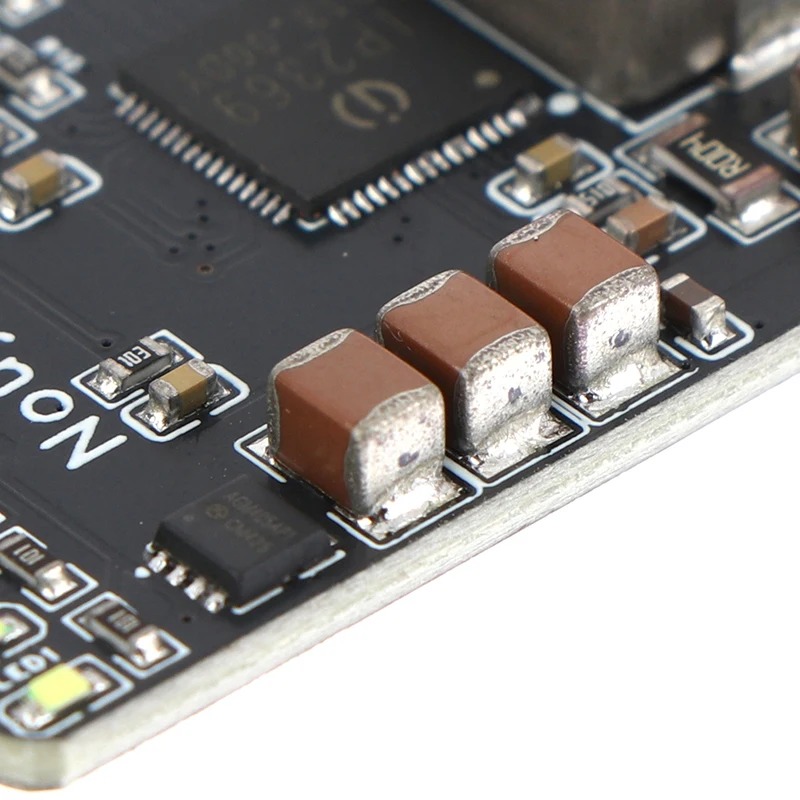

از نظر سخت‌افزاری هم باید روی مواردی مثل مقطع مسیرهای جریان بالا، کیفیت سلف، خنک‌کاری MOSFET داخلی (از طریق فیبرمس و هیت‌سینک یا تهویه)، و دقت مقاومت تنظیم ولتاژ فول‑شارژ حساس باشی تا چیپ در توان‌های نزدیک 45 وات، بدون تراتلینگ شدید یا قطع حفاظتی کار کند.

آیا IP2369 برای استفاده صنعتی و تولید انبوه مناسب است؟ 🏭

IP2369 ذاتاً برای پاوربانک‌ها و سیستم‌های قابل حمل طراحی شده و از نظر قابلیت‌ها، چیزی کم ندارد؛ و برای تولید انبوه صنعتی، معمولاً بحث‌هایی مثل تأمین پایدار از چند توزیع‌کننده اهمیت پیدا می‌کند.

فرق IP2369 با ماژول‌های ساده شارژر تک‌سل یا بوست‌کنورترهای کلاسیک چیست؟ 🔍

ماژول‌های شارژر ساده مثل TP4056 فقط یک سل را آن هم با جریان ثابت و بدون پروتکل فست‌شارژ مدیریت می‌کنند و برای خروجی USB‑C یا PD هیچ کاری انجام نمی‌دهند.
در مقابل، IP2369 به‌صورت خاص برای دنیای امروز طراحی شده؛ جایی که آداپتورهای PD/QC همه‌جا هستند و کاربر دوست دارد همان کابل USB‑C که با آن گوشی را شارژ می‌کند، هم باتری دستگاهش را شارژ کند، هم اگر لازم شد، از باتری دستگاه به موبایلش شارژ بدهد.

هنگام خرید ماژول IP2369 به چه چیزهایی دقت کنیم؟ 🛒

چند پارامتر مهم روی صفحه‌ی فروش ماژول‌ها معمولاً ذکر می‌شود: حداکثر توان (45 وات)، اندازه برد (مثلاً حدود 38×28 یا 39×29 میلی‌متر)، نوع باتری‌های پشتیبانی‌شده (Li‑ion و LiFePO4، 2–6S) و وجود یا عدم وجود USB‑A در کنار USB‑C.

جمع‌بندی کاربردی برای کسی که می‌خواهد با IP2369 کار را شروع کند ✅

اگر هدفت ساخت یک پاوربانک یا منبع تغذیه قابل حمل چندسل است که هم از USB‑C PD/QC شارژ شود، هم همان پورت را برای شارژ سریع دستگاه‌های دیگر در اختیارت بگذارد، IP2369 دقیقاً برای همین سناریو طراحی شده است.
