ماژول پاوربانک 45 وات 2S تا 6S چیست و چه کاربردی دارد؟ 🔋⚡
ماژول پاوربانک 45 وات 2S تا 6S، یک برد مدیریت توان حرفه‌ای برای ساخت پاوربانک، پاور استیشن کوچک و منبع تغذیه قابل‌حمل است. این برد با آی‌سی IP2369 کار می‌کند و میتواند پک‌های باتری لیتیومی 2S تا 6S را شارژ و دشارژ کند، خروجی USB-C PD/PPS و USB-A فست‌شارژ ارائه دهد و با بسیاری از پروتکل‌های رایج شارژ سریع سازگار شود.
اگر می‌خواهید یک پاوربانک حرفه‌ای‌تر از مدل‌های معمولی تک‌سل بسازید، این برد میتواند بخش اصلی پروژه شما باشد. با انتخاب باتری مناسب، BMS سازگار، سیم‌کشی درست و کابل USB-C باکیفیت، می‌توانید یک منبع انرژی قابل‌حمل برای گوشی، تبلت، دوربین، تجهیزات USB، چراغ، ابزارهای سبک و بعضی لپ‌تاپ‌های سازگار با PD آماده کنید. ⚡
پاسخ کوتاه: ماژول 45 وات IP2369، شارژر و مبدل دوطرفه برای پک‌های لیتیومی 2S تا 6S است. این برد از طریق USB-C میتواند پک باتری را شارژ کند و هم‌زمان یا در حالت دیگر، خروجی PD/PPS برای شارژ سریع دستگاه‌های سازگار ارائه دهد. برای حفاظت صحیح پک چندسلولی، استفاده از BMS مناسب ضروری است. 🛡️

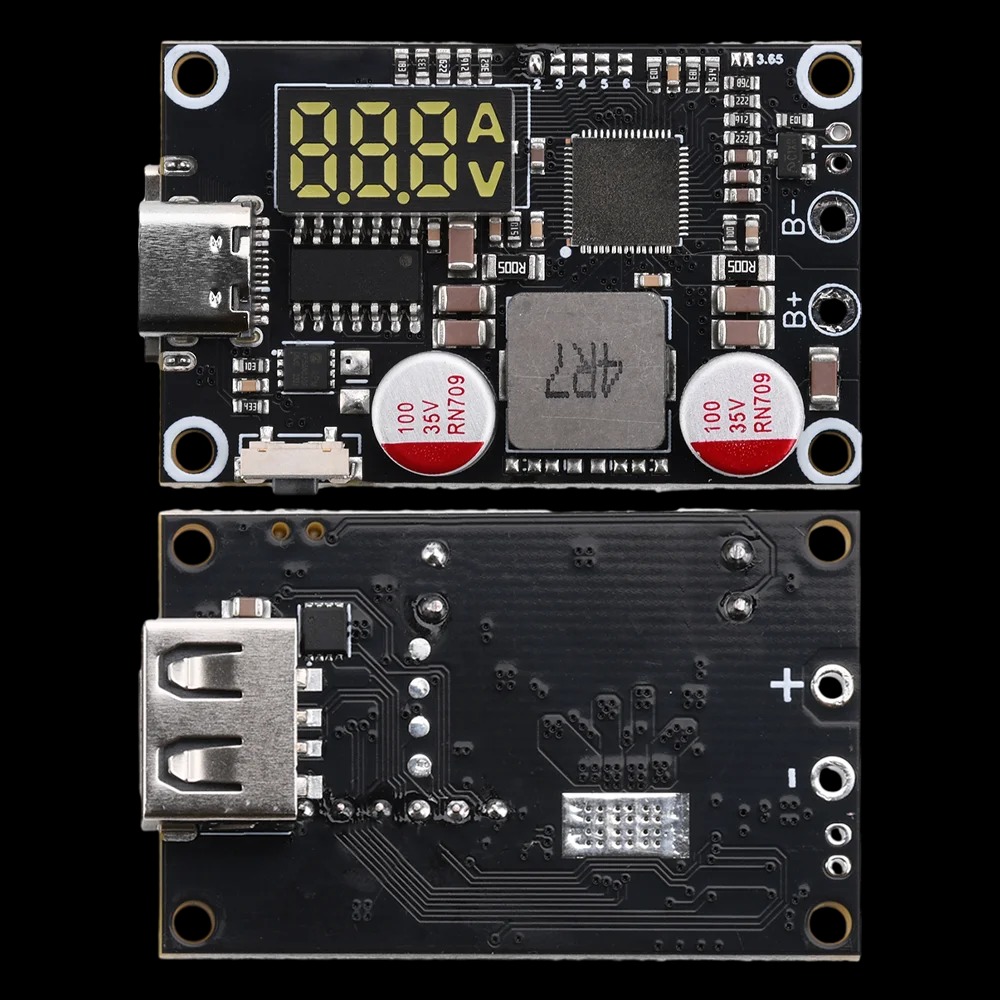

این ماژول 45 وات دقیقاً چیست؟ 🔋
اگر بخواهیم ساده توضیح دهیم، این برد مغز یک پاوربانک حرفه‌ای است. شما یک پک باتری لیتیومی 2S تا 6S به آن وصل می‌کنید؛ برد باتری را با روش صحیح شارژ می‌کند و سپس انرژی ذخیره‌شده را به خروجی USB-C و USB-A تبدیل می‌کند تا بتوانید گوشی، تبلت، دوربین، چراغ USB، ابزارهای سبک و دستگاه‌های سازگار با USB-C PD را شارژ کنید.
این ماژول برخلاف بردهای ساده تک‌سل 5 ولتی، برای پک‌های چندسلولی طراحی شده است. با افزایش تعداد سل‌های سری، ولتاژ پک باتری بیشتر می‌شود و آی‌سی IP2369 با مدار Buck-Boost داخلی خود، ولتاژ و جریان را برای شارژ و دشارژ مدیریت می‌کند.
در عمل، این برد چند وظیفه را در یک پروژه جمع می‌کند:
- مدیریت شارژ پک باتری لیتیومی
- مدیریت دشارژ و خروجی‌گرفتن از باتری
- تبدیل ولتاژ پک باتری به ولتاژهای قابل استفاده USB
- مذاکره شارژ سریع با گوشی، تبلت یا لپ‌تاپ سازگار
- ارائه خروجی USB-C PD/PPS و USB-A فست‌شارژ
- پایش توان ورودی و خروجی در نسخه‌های دارای نمایشگر دیجیتال
چرا باید از ماژول IP2369 استفاده کنیم؟ ⚡
این ماژول برای کسی مناسب است که می‌خواهد یک پاوربانک یا منبع تغذیه قابل‌حمل با ظرفیت و توان دلخواه بسازد. شما می‌توانید از سلول‌های 18650 یا 21700 باکیفیت استفاده کنید، تعداد سل‌های سری را بر اساس نیاز انتخاب کنید و یک خروجی USB-C PD حرفه‌ای داشته باشید.
مزیت مهم این برد این است که نیازی ندارید مدار شارژ باتری، مبدل باک، مبدل بوست، خروجی USB-A، کنترلر Type-C PD و مدار تشخیص شارژ سریع را جداگانه طراحی کنید. آی‌سی IP2369 بسیاری از این وظایف را در یک مدار مدیریت توان یکپارچه جمع می‌کند.
اگر پروژه شما فقط یک پاوربانک ساده برای روشن‌کردن چراغ USB یا شارژ معمولی گوشی است، ماژول‌های سبک‌تر انتخاب اقتصادی‌تری هستند. برای نمونه می‌توانید ماژول پاوربانک CD42 با ورودی Type-C یا ماژول پاوربانک PD 18 وات شارژ سریع را بررسی کنید.
باتری‌های سازگار با ماژول 2S تا 6S 🔋
این ماژول برای پک‌های باتری 2S تا 6S طراحی شده است. حرف S تعداد سل‌ها یا گروه‌های سری را مشخص می‌کند. در اتصال سری، ولتاژ پک افزایش پیدا می‌کند؛ اما ظرفیت آمپرساعتی یک گروه تغییر نمی‌کند.
| پیکربندی پک | ولتاژ اسمی Li-ion | ولتاژ شارژ کامل Li-ion | کاربرد احتمالی |
|---|---|---|---|
| 2S | 7.4 ولت | 8.4 ولت | پروژه‌های سبک، پاوربانک قابل‌حمل و تجهیزات 5 تا 12 ولتی |
| 3S | 11.1 ولت | 12.6 ولت | منبع تغذیه قابل‌حمل، پروژه‌های 12 ولتی و باتری ابزار سبک |
| 4S | 14.8 ولت | 16.8 ولت | پاور استیشن کوچک، پاوربانک حرفه‌ای و تجهیزات پرتوان‌تر |
| 5S | 18.5 ولت | 21 ولت | پروژه‌های نیازمند ولتاژ بالاتر و توان قابل‌حمل بیشتر |
| 6S | 22.2 ولت | 25.2 ولت | پک‌های توان بالاتر، تجهیزات تخصصی و کاربردهای حرفه‌ای‌تر |
این ماژول با باتری‌های Li-ion و LiFePO4 قابل استفاده است، اما باید نوع شیمی باتری و تعداد سل‌ها را قبل از راه‌اندازی درست تنظیم کنید. باتری Li-ion معمولی در حالت شارژ کامل معمولاً به 4.2 ولت برای هر سل نیاز دارد؛ در حالی که LiFePO4 ولتاژ نهایی پایین‌تری دارد. انتخاب تنظیم نادرست میتواند به باتری آسیب بزند. ⚠️
برای انتخاب سلول مناسب و مقایسه باتری‌های 18650، 21700، Li-ion و LiFePO4، مقاله راهنمای انتخاب انواع باتری لیتیومی را مطالعه کنید. برای نحوه اتصال پک و BMS نیز به آموزش اتصال باتری‌های لیتیومی 1 تا 6 سل و اتصال BMS مراجعه کنید.
توان واقعی 45 وات یعنی چه؟ 🚀
توان 45 وات به معنی آن نیست که هر دستگاهی همیشه 45 وات دریافت می‌کند. توان واقعی به توان مورد نیاز دستگاه، پروتکل شارژ، وضعیت باتری، کیفیت کابل، دمای ماژول، تعداد سل‌های پک و توان قابل‌تحمل BMS بستگی دارد.
برای مثال، اگر گوشی شما فقط از شارژ 18 وات پشتیبانی کند، پاوربانک 45 وات هم همان توان مورد نیاز گوشی را ارائه می‌دهد. اگر یک لپ‌تاپ USB-C PD به 45 وات نیاز داشته باشد، باید هم لپ‌تاپ، هم کابل، هم باتری و هم ماژول توان لازم را پشتیبانی کنند.
| عامل مؤثر | اثر روی توان خروجی |
|---|---|
| دستگاه متصل | دستگاه فقط توان و پروتکل قابل پشتیبانی خود را دریافت می‌کند. |
| کابل USB-C | کابل ضعیف یا نامناسب میتواند توان را محدود کند یا باعث افت ولتاژ شود. |
| باتری و نرخ دشارژ | باتری ضعیف یا کم‌ظرفیت ممکن است زیر بار دچار افت ولتاژ شود. |
| BMS | BMS نامناسب میتواند در جریان بالا قطع کند یا داغ شود. |
| دمای برد | گرمای زیاد ممکن است باعث کاهش توان یا فعال‌شدن حفاظت شود. |
| پروتکل شارژ | فعال‌شدن PD، PPS یا QC به سازگاری دستگاه و کابل وابسته است. |

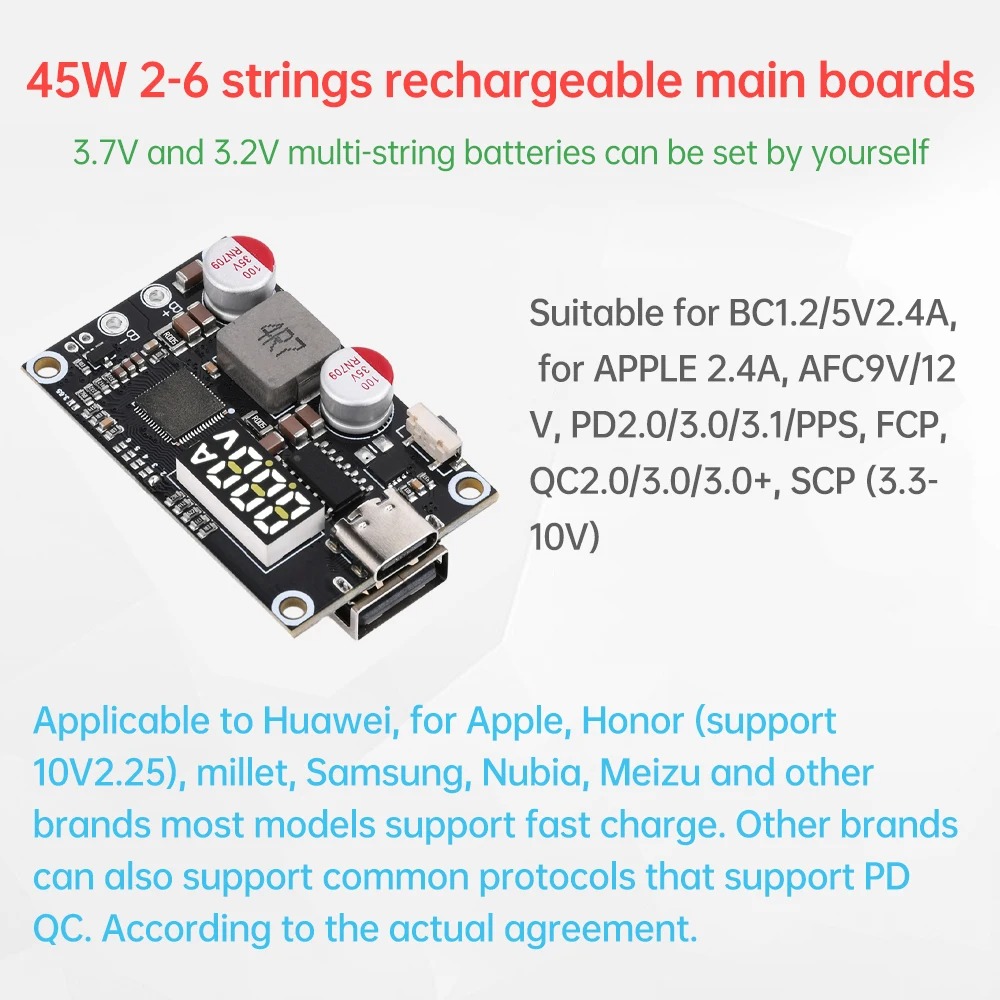

پورت USB-C و USB-A چه کاربردی دارند؟ 🔌
در بسیاری از نسخه‌های این برد، پورت USB-C به‌صورت دوطرفه عمل می‌کند. یعنی هم می‌توانید از طریق آن پک باتری را شارژ کنید و هم از همان پورت برای شارژ گوشی، تبلت یا لپ‌تاپ سازگار با USB-C PD خروجی بگیرید.
پورت USB-A معمولاً برای شارژ دستگاه‌هایی کاربرد دارد که با کابل USB-A کار می‌کنند. بسته به نسخه برد، این پورت میتواند بعضی پروتکل‌های شارژ سریع مانند QC را نیز پشتیبانی کند.
| پورت | کاربرد اصلی | نکته مهم |
|---|---|---|
| USB-C | شارژ ورودی پک و خروجی شارژ سریع دستگاه‌ها | برای توان‌های بالا از کابل Type-C مناسب PD استفاده کنید. |
| USB-A | خروجی برای گوشی، چراغ USB، ابزار و کابل‌های USB-A | توان و پروتکل خروجی به نسخه ماژول و دستگاه متصل وابسته است. |
کاربردهای واقعی ماژول 45 وات IP2369 🔧
ساخت پاوربانک شخصی پرقدرت
یکی از کاربردهای اصلی این ماژول، ساخت پاوربانک شخصی با پک 2S تا 6S است. می‌توانید از باتری‌های 18650 یا 21700 سالم، هم‌نوع و هم‌ظرفیت استفاده کنید، پک سری یا سری-موازی مناسب بسازید، BMS سازگار نصب کنید و مجموعه را داخل باکس ایمن قرار دهید.
برای نمونه، پک 4S2P شامل چهار گروه سری است که در هر گروه دو سل موازی قرار می‌گیرد. ولتاژ اسمی چنین پکی حدود 14.8 ولت است و ظرفیت آن نسبت به پک 4S1P بیشتر خواهد بود. البته کیفیت سلول‌ها، روش اتصال، ضخامت سیم، BMS و تهویه باکس در عملکرد نهایی تأثیر زیادی دارند.
برای پروژه 4S می‌توانید ماژول BMS چهار سل 40 آمپر با بالانسر را بررسی کنید. برای پک‌های 2S، 3S و 6S نیز باید BMS متناسب با همان تعداد سل و جریان پروژه انتخاب شود.
منبع تغذیه قابل‌حمل برای تعمیرکار
اگر تعمیرکار موبایل، بردهای الکترونیکی، تجهیزات شبکه یا ابزارهای قابل‌حمل هستید، این ماژول میتواند هسته یک منبع تغذیه همراه باشد. خروجی Type-C PD برای دستگاه‌های سازگار کاربرد دارد و USB-A نیز برای ابزارهای سبک، چراغ USB، فن، کابل‌های شارژ و لوازم جانبی مفید است.
این برد جای منبع تغذیه آزمایشگاهی قابل تنظیم را نمی‌گیرد. اگر خروجی ثابت 9، 12، 15 یا 20 ولت می‌خواهید، بهتر است از یک ماژول تریگر 100 وات USB-C PD/QC در خروجی Type-C استفاده کنید.
پروژه آموزشی باتری و شارژ سریع
این برد برای آموزش عملی نیز کاربرد زیادی دارد. با استفاده از آن میتوان اتصال سری و موازی باتری، نقش BMS، شارژ CC/CV، تفاوت USB-PD و QC و مدیریت توان را در یک پروژه واقعی نشان داد.
برای یک پروژه آموزشی بهتر است ابتدا با پک کوچک 2S یا 3S شروع کنید، ولتاژ هر گروه را اندازه بگیرید، از BMS مناسب استفاده کنید و رفتار شارژ سریع را با تستر USB بررسی کنید.
آیا استفاده از BMS جداگانه لازم است؟ 🛡️
بله، برای پک‌های چندسلولی استفاده از BMS سازگار یک انتخاب ضروری و ایمن است. این ماژول وظیفه مدیریت شارژ، دشارژ، تبدیل ولتاژ و مذاکره پروتکل‌های USB را انجام می‌دهد؛ اما BMS از باتری در سطح سلول‌ها محافظت می‌کند.
BMS مناسب میتواند از شارژ بیش از حد، دشارژ عمیق، اضافه‌جریان، اتصال کوتاه و اختلاف ولتاژ شدید بین سلول‌ها جلوگیری کند. مدل‌های دارای بالانسر نیز در زمان شارژ به نزدیک ماندن ولتاژ گروه‌های سری کمک می‌کنند.
- پک 2S: استفاده از BMS دو سل
- پک 3S: استفاده از BMS سه سل
- پک 4S: استفاده از BMS چهار سل
- پک 5S: استفاده از BMS پنج سل
- پک 6S: استفاده از BMS شش سل
برای درک تفاوت BMS، PCM و ماژول شارژ باتری، مقاله فرق PCM و BMS چیست؟ را مطالعه کنید. اگر پک شما 3S است، ماژول BMS سه سل 20 آمپر با بالانسر یکی از گزینه‌های مرتبط است.
آیا میتوان ولتاژهای 5، 9، 12، 15 و 20 ولت گرفت؟ 🔌⚡
بله، اما این ماژول مانند یک منبع تغذیه رومیزی با ولوم انتخاب ولتاژ عمل نمی‌کند. در خروجی USB-C PD، ولتاژ از طریق مذاکره بین ماژول و دستگاه متصل تعیین می‌شود.
اگر گوشی شما شارژ 9 ولت را درخواست کند و با پروتکل سازگار باشد، ماژول میتواند خروجی 9 ولت ارائه دهد. اگر لپ‌تاپ USB-C PD به 20 ولت نیاز داشته باشد و باتری، کابل و توان ماژول مناسب باشند، خروجی 20 ولت مذاکره می‌شود. اگر دستگاه فقط شارژ معمولی بخواهد، خروجی ممکن است روی 5 ولت باقی بماند.
| ولتاژ خروجی احتمالی | نحوه انتخاب |
|---|---|
| 5 ولت | خروجی پایه USB برای دستگاه‌های معمولی |
| 9 ولت | با مذاکره PD، QC، AFC یا پروتکل سازگار |
| 12 ولت | در دستگاه‌ها و پروتکل‌های سازگار |
| 15 ولت | اغلب در برخی تجهیزات USB-C PD و لپ‌تاپ‌ها |
| 20 ولت | برای برخی لپ‌تاپ‌ها و مصرف‌کننده‌های PD با توان بالاتر |
PPS چیست و چه کاربردی دارد؟
PPS یا Programmable Power Supply بخشی از استاندارد USB-PD است که امکان تنظیم انعطاف‌پذیرتر ولتاژ و جریان را بین منبع و مصرف‌کننده فراهم می‌کند. این ویژگی در شارژ سریع بعضی گوشی‌های سازگار کاربرد مهمی دارد.
با این حال، PPS به این معنی نیست که روی برد یک کلید قرار دارد و شما می‌توانید هر ولتاژ دلخواه را دستی انتخاب کنید. انتخاب ولتاژ در این حالت با ارتباط دیجیتال میان دستگاه و منبع انجام می‌شود.
اگر ولتاژ ثابت می‌خواهم، چه کار کنم؟
اگر هدف شما تغذیه یک مدار با ولتاژ ثابت 9، 12، 15 یا 20 ولت است، می‌توانید از یک تریگر USB-C PD/PPS در خروجی این پاوربانک استفاده کنید.
پک باتری لیتیومی + BMS
↓
ماژول پاوربانک 45 وات IP2369
↓
خروجی USB-C PD
↓
ماژول تریگر USB-C PD/PPS
↓
خروجی ثابت 5V / 9V / 12V / 15V / 20V
↓
مدار یا مصرف‌کننده DC
ماژول تریگر، ولتاژ مناسب را از خروجی USB-C PD درخواست می‌کند. پیش از اتصال مصرف‌کننده اصلی، خروجی را با مولتی‌متر بررسی کنید.

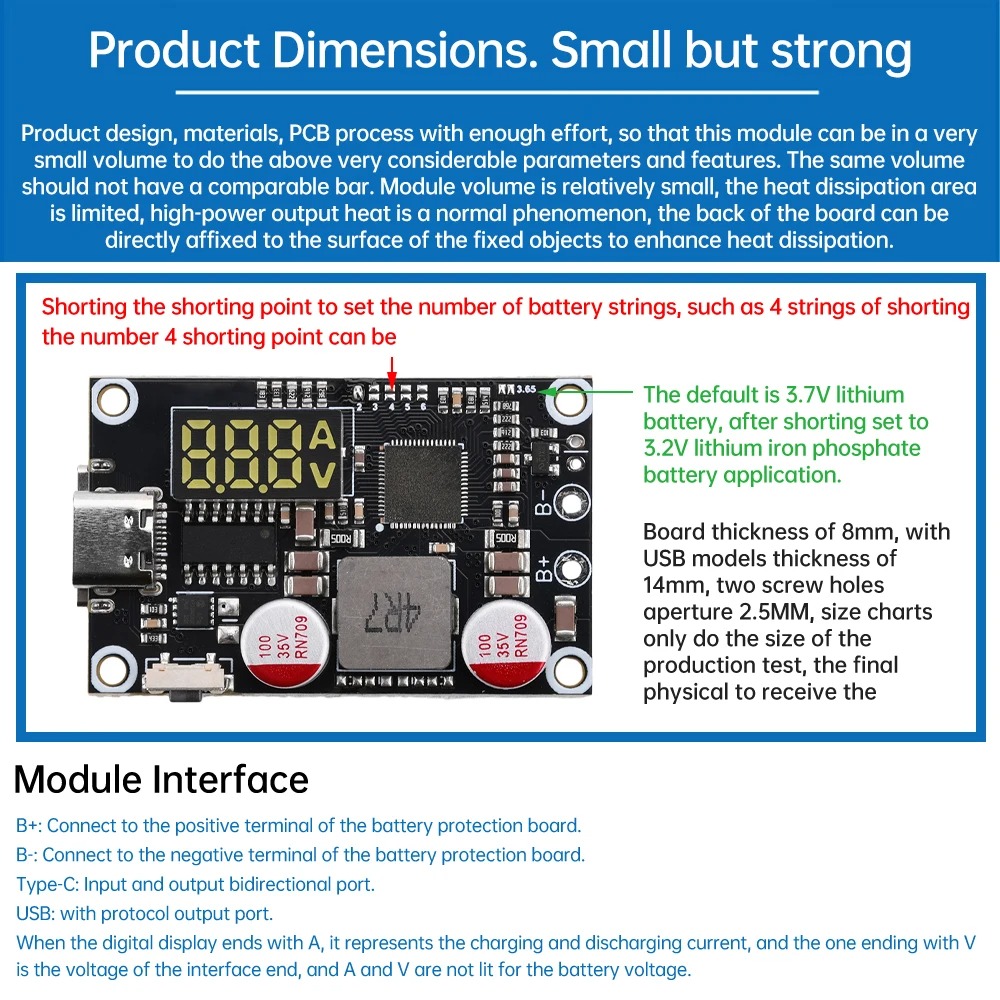

جامپرهای روی برد چه کاری انجام می‌دهند؟ 🔩
جامپرها یا پدهای تنظیم روی نسخه‌های مختلف این ماژول معمولاً برای انتخاب نوع باتری، تعداد سل‌ها و ولتاژ نهایی شارژ استفاده می‌شوند. برای نمونه، ممکن است برد برای Li-ion، LiFePO4، پک 2S، 3S، 4S، 5S یا 6S تنظیم شود.
این تنظیمات معمولاً برای انتخاب دستی ولتاژ خروجی USB-C نیستند. خروجی PD بر اساس نیاز دستگاه متصل مذاکره می‌شود. پیش از تغییر هر جامپر یا پد تنظیم، راهنمای همان مدل برد را بررسی کنید؛ زیرا انتخاب اشتباه تعداد سل یا نوع باتری میتواند به پک آسیب بزند. ⚠️
حفاظت‌ها و مصرف بی‌بار 🛡️
آی‌سی IP2369 از حفاظت‌هایی مانند کنترل اضافه‌ولتاژ و کم‌ولتاژ ورودی، اضافه‌جریان و اتصال کوتاه خروجی، محافظت باتری در برابر شارژ و دشارژ نامناسب، حفاظت دمای داخلی آی‌سی و پشتیبانی از سنسور NTC باتری بهره می‌برد.
مصرف آماده‌به‌کار این نوع مدارها پایین است و برای پروژه‌هایی که مدت زیادی بدون استفاده می‌مانند مناسب‌تر هستند. با این حال، مصرف واقعی کل ماژول به نمایشگر، LEDها، تنظیمات برد و قطعات جانبی متصل به پروژه وابسته است.
جمع‌بندی؛ این ماژول برای چه کسی مناسب است؟ 😊
ماژول 45 وات IP2369 یک انتخاب کاربردی برای کسی است که می‌خواهد پاوربانک چندسلولی و شارژ سریع بسازد، اما نمی‌خواهد مدار شارژ، مبدل Buck-Boost، کنترلر USB-C PD و خروجی USB-A را از صفر طراحی کند.
این برد برای سازندگان پروژه‌های DIY، تعمیرکاران، دانشجویان، علاقه‌مندان الکترونیک و افرادی که یک منبع تغذیه قابل‌حمل حرفه‌ای‌تر از پاوربانک تک‌سل می‌خواهند، گزینه جذابی است. مهم‌ترین بخش موفقیت پروژه، انتخاب باتری سالم، BMS مناسب، سیم‌کشی کوتاه و ضخیم، باکس ایمن و کابل USB-C باکیفیت است. 🔋⚡
اگر به توان بالاتر برای شارژ لپ‌تاپ یا ساخت پاور استیشن نیاز دارید، می‌توانید ماژول پاوربانک 100 وات IP2368 و ماژول پاوربانک PD100W با نمایشگر رنگی TFT را نیز بررسی کنید.
اگر به یک پاوربانک سبک‌تر برای گوشی و تبلت نیاز دارید، ماژول پاوربانک 22.5 وات با نمایشگر رنگی انتخاب جمع‌وجورتری خواهد بود.
