در الکترو اکسپرس چند راه‌حل برای این کار پیدا می‌کنی:


راه‌حل ۱: UPS ۱۲V‑۳۶W مخصوص روتر و دوربین

این برد عملاً برای همین سناریو طراحی شده: «برق اضطراری DC برای روتر، دوربین، سوئیچ شبکه و NVR کوچک».

مشخصات فنی مهم

  • ورودی: ۱۲V DC (از آداپتور مودم یا یک منبع ۱۲ ولت).
  • خروجی: ۱۲V DC (بین حدود ۱۱ تا ۱۳ ولت)، توان حداکثر ۳۶ وات (تا ۳ آمپر).
  • باتری: پک ۳S لیتیوم / پک ۳S ۱۸۶۵۰ (۳ سل سری).
  • جریان شارژ باتری: تا حدود ۰٫۵ آمپر.
  • امکانات: شارژ خودکار باتری، محافظت شارژ/دشارژ، سوئیچ خودکار بین منبع و باتری، حفاظت اضافه‌بار و گرما.

به زبان ساده این برد هم شارژر پک ۳S است، هم مبدل ۱۲V، هم UPS.

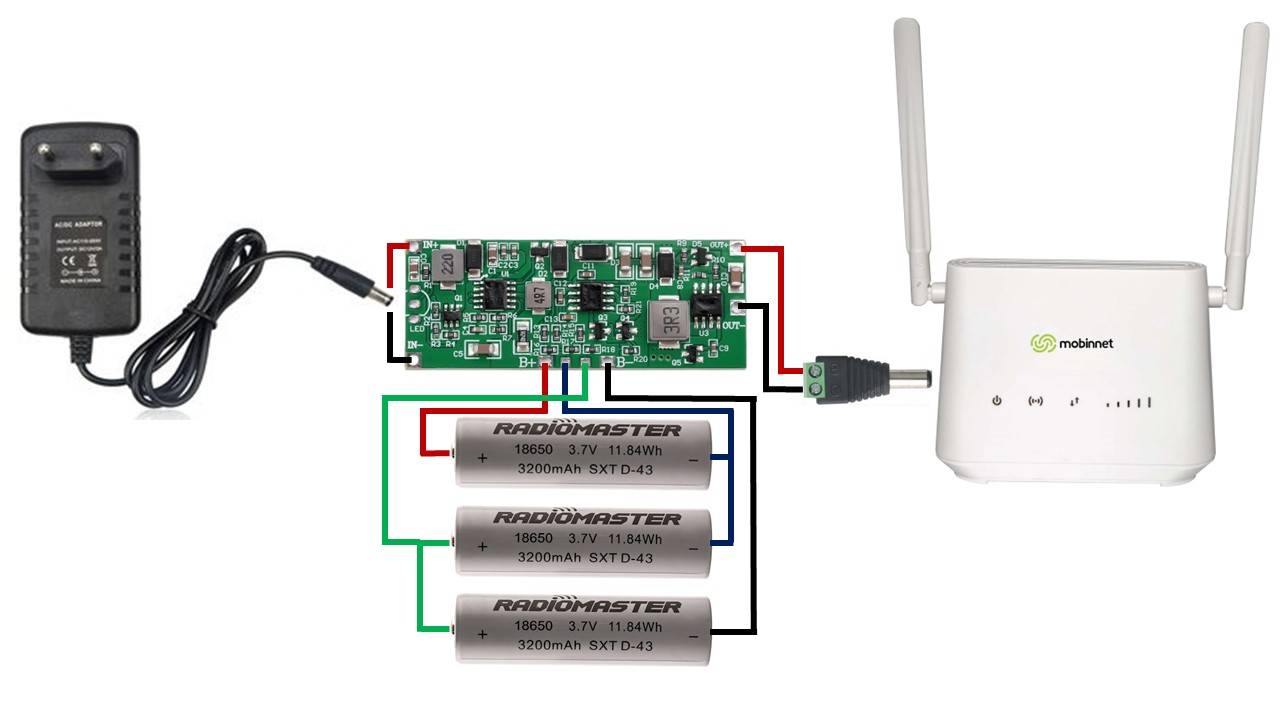

اتصال مرحله‌به‌مرحله

  1. آداپتور ۱۲V روتر را به ورودی ماژول وصل می‌کنی (ترمینال ورودی ۱۲V).
  2. پک ۳S ۱۸۶۵۰ را روی ترمینال باتری وصل می‌کنی.
  3. خروجی ۱۲V را به مودم، روتر، دوربین یا NVR می‌دهی.

وقتی برق شهر هست، برد هم خروجی ۱۲V را از منبع تغذیه می‌گیرد، هم باتری را با جریان حدود ۰٫۵A شارژ می‌کند.
وقتی برق قطع می‌شود، مدار به‌طور خودکار روی باتری می‌افتد و ۱۲V را از پک ۳S بیرون می‌کشد، بدون وقفه‌ی محسوس در بیشتر دستگاه‌ها.

بکاپ واقعی چقدر است؟

فرض کن از سه سل ۱۸۶۵۰ با ظرفیت ۲۲۰۰–۲۶۰۰mAh استفاده می‌کنی:

  • پک ۳S، حدود ۷۰–۷۵Wh انرژی ذخیره دارد.
  • اگر مودم یا ترکیب مودم+روتر، در مجموع ۱۲ وات (۱A در ۱۲V) مصرف کنند، روی کاغذ ۶ ساعت، در عمل حدود ۴–۵ ساعت بکاپ می‌گیری، چون راندمان، تلفات و حاشیه امن هم وجود دارند.
  • اگر مصرف به ۲–۳ آمپر برسد (NVR + چند دوربین)، زمان بکاپ طبیعی است که به ۲–۳ ساعت کاهش پیدا کند.


نکات کاربردی و ایمنی

  • باتری را همیشه در آخرین مرحله وصل کن؛ خود سازنده هم روی این نکته تأکید کرده.
  • برد در حین کار گرم می‌شود، پس آن را مستقیم به باتری نچسبان و کمی فاصله فیزیکی یا یک جداکننده در باکس در نظر بگیر.
  • LEDهای قرمز/سبز وضعیت شارژ را نشان می‌دهند (قرمز = در حال شارژ، سبز = شارژ کامل).


این راه‌حل برای چه کسانی ایده‌آل است؟

  • کاربر خانگی یا اداری که می‌خواهد روتر، مودم، و شاید ۱–۲ دوربین کوچک را با یک برد جمع‌وجور و کم‌دردسر روی UPS DC بیاورد.
  • پروژه‌هایی که مصرف زیر ۳A دارند، فضای رک محدود است و کسی حوصله طراحی BMS و سوئیچ جداگانه ندارد.


راه‌حل ۲: UPS Type‑C 15W با باتری ۱۸۶۵۰ و خروجی ۱۲V

این یکی جذاب است چون روی ورودی کلاسیک ۱۲V تکیه نمی‌کند؛ ورودی‌اش ۵V است و از USB‑Type‑C تغذیه می‌شود.


ویدیو تست و بررسی ماژول UPS


مشخصات فنی کلیدی

  • ورودی: ۵V (از USB‑C یا پد لحیم ۵V).
  • خروجی: ۱۲V DC، حداکثر جریان ۳A (توان نامی ۱۵ وات).
  • باتری: ۱۸۶۵۰ لیتیوم یون (سل سر تخت)، معمولاً ۱ یا ۲ سل بسته به نسخه.
  • قابلیت‌ها: شارژ باتری از ۵V، محافظ اتصال کوتاه، محافظ اضافه‌ولتاژ و کم‌ولتاژ، سوئیچ بدون وقفه بین منبع و باتری.
  • ابعاد ماژول: حدود ۴۲×۹۰×۳۰ میلی‌متر (بسته به مدل).

بذار ساده‌تر بگویم: با یک شارژر موبایل USB‑C یا پاوربانک، باتری ۱۸۶۵۰ را شارژ می‌کنی و خروجی ۱۲V تمیز برای مودم می‌گیری، طوری که در قطع برق، ماژول روی باتری می‌افتد.


سناریوی ساخت UPS با Type‑C

  1. یک یا دو سل ۱۸۶۵۰ باکیفیت (۲۵۰۰–۳۰۰۰mAh) انتخاب می‌کنی.
  2. باتری‌ها را طبق دیتاشیت ماژول به آن وصل می‌کنی (قطبیت را جدی بگیر).
  3. ورودی ۵V را از یک شارژر USB‑C خوب یا پاوربانک تأمین می‌کنی.
  4. خروجی ۱۲V را مستقیم می‌دهی به مودم، روتر، روتربرد یا حتی رزبری‌پای (اگر ۱۲V می‌خواهد).

وقتی برق شهری و شارژر وصل است، برد از ورودی ۵V هم باتری را شارژ می‌کند، هم از طریق مدار بوست ۱۲V خروجی را تغذیه می‌کند.
وقتی برق قطع شود یا شارژر از مدار خارج شود، باتری فوراً وارد مدار می‌شود و خروجی ۱۲V حفظ می‌شود؛ این سوییچ معمولاً آنقدر نرم است که مودم ریست نشود.

بکاپ چقدر است؟

اگر به‌طور مثال یک سل ۱۸۶۵۰ ۳۰۰۰mAh داشته باشی:

  • انرژی سل حدود 3Ah×3.7V≈11Wh3Ah×3.7V≈11Wh است.
  • اگر مودم ۱۲V ۰٫۷–۱A بکشد (۸ تا ۱۲ وات)، بکاپی در حدود ۴۵ تا ۷۰ دقیقه می‌گیری؛ با دو سل یا جریان کمتر، این زمان بالا می‌رود.

این یعنی این برد بیشتر مناسب مودم‌های سبک، روترهای کوچک، بردهای توسعه و سناریوهای «مصرف متوسط» است، نه یک رک سنگین.

مزیت بزرگ این راه‌حل

  • نیاز به آداپتور ۱۲V جدا نداری؛ همین شارژر گوشی یا پاوربانک Type‑C، قلب سیستم است.
  • ماژول در خودش شارژ، حفاظت و UPS را یکجا دارد؛ از نظر سیم‌کشی، ساده‌تر از آن است که با PowerPathSW02 و BMS جداگانه کار کنی.

کاربردهای پیشنهادی

  • مودم/روتر خانگی با مصرف کم تا متوسط.
  • روترهای بی‌سیم کوچک، رزبری‌پای، بردهای IoT که ۱۲V می‌خواهند.
  • کاربردهای قابل‌حمل که می‌خواهی یک پاوربانک و یک باکس کوچک همه‌چیز را پوشش دهند.


راه‌حل ۳: ماژول شارژ + بوست ۱۸۶۵۰ (UPS سبک و چندمنظوره)

الکترو اکسپرس یک ماژول جالب دارد که خودش هم شارژر سل لیتیوم است، هم مبدل بوست ۳٫۷→۵/۹/۱۲V، و هم رفتار شبیه UPS دارد؛ یعنی در قطع ورودی، سریع روی باتری می‌افتد.

مشخصات

  • ورودی: معمولاً ۵V یا ۴٫۵–۸V از USB یا پد DC.
  • باتری: یک سل ۱۸۶۵۰ (یا چند سل موازی با رعایت اصول).
  • خروجی: ۵/۹/۱۲V قابل انتخاب، حداکثر جریان حدود ۲A.
  • ویژگی مهم: وقتی ورودی DC وصل باشد، بار مستقیماً تغذیه می‌شود و باتری شارژ می‌شود؛ وقتی قطع شود، مدار بی‌وقفه از باتری تغذیه را ادامه می‌دهد، بنابراین رفتارش شبیه یک UPS کوچک است.

مناسب برای چه روتر/مودمی است؟

این برد برای بارهایی که واقعاً سبک هستند مناسب‌تر است:

  • مودم‌های ۹V یا ۱۲V با جریان حدود ۰٫۵–1A.
  • روتر یا AP کوچک، میکروکنترلر، ماژول GSM، بردهای توسعه.
  • سیستم‌های امنیتی و آلارم (کنترل پنل یا سنسورهای مرکزی)

برای مودم‌هایی که ۱۲V ۱A رسمی روی آداپتورشان نوشته شده، این برد در مرز توان خودش قرار می‌گیرد؛ برای کار دائم، بهتر است یا چند سل موازی داشته باشی، یا بروی سراغ UPS ۳۶W.

بکاپ تقریبی

با یک سل ۱۸۶۵۰ ۲۵۰۰–۳۰۰۰mAh و مصرف حدود ۸W (مثلاً ۱۲V / ۰٫۶A):

  • می‌توانی روی چیزی بین ۱٫۵ تا ۲٫۵ ساعت بکاپ حساب کنی، بسته به راندمان و کیفیت سل.

این را می‌توانی در مقاله به عنوان «UPS سبک و ارزان برای مودم‌های کم‌مصرف» مطرح کنی.

مزایا

  • برد کوچک، سیم‌کشی ساده و قیمت اقتصادی.
  • تبدیل هم‌زمان شارژر + بوست + UPS در یک PCB.
  • مناسب ساخت پاوربانک قابل تنظیم برای پروژه‌های الکترونیکی و روترهای سبک.



راه‌حل ۴: PowerPathSW02 برای سیستم‌های حرفه‌ای

هرچند تمرکز این مقاله روی روتر/مودم خانگی است، اما بد نیست به PowerPathSW02 هم اشاره شود؛ چون برای پروژه‌های حرفه‌ای‌تر (رک شبکه، چند روتر، رادیو Outdoor، تجهیزات ۲۴V) انتخاب اصلی است.

خلاصه قابلیت‌ها

  • محدوده ولتاژ: ۶ تا ۳۶V DC.
  • جریان: تا ۱۵A.
  • ساختار: MOSFET با عملکرد Ideal Diode برای OR‑ing دو منبع با افت ولتاژ خیلی کم.
  • زمان سوئیچ: حدود ۰٫۱ms، با امکان استفاده از خازن خروجی برای سوئیچ تقریباً بدون وقفه.
  • امکانات تنظیم:
    • UVP برای تعیین آستانه کم‌ولتاژ قطع منبع اصلی.
    • VSTART برای تعیین ولتاژ بازیابی و برگشت به منبع اصلی.

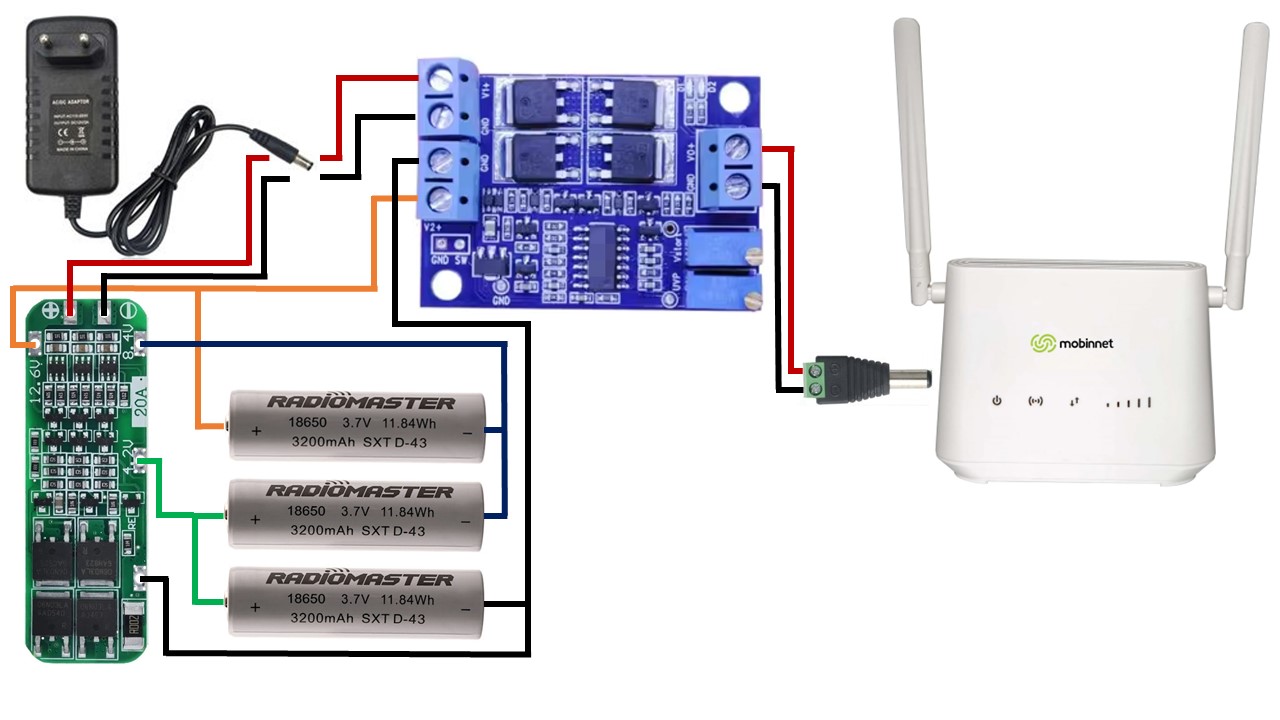

استفاده در سیستم‌های چندمنبع

سناریوی کلاسیک:

  • منبع اصلی: پاور ۱۲V یا ۲۴V صنعتی.
  • منبع پشتیبان: پک باتری (مثلاً ۳S، ۴S یا ۶S) با BMS و ماژول شارژ جداگانه.
  • PowerPathSW02 بین این دو، سوئیچ هوشمند و محافظ در برابر برگشت جریان.

برای UPS روتر/مودم، می‌توانی حتی ترکیبی بسازی: مثلاً UPS ۱۲V‑۳۶W برای شارژ و مدیریت پک ۳S و تولید ۱۲V، و PowerPathSW02 برای سوئیچ بین دو باس ۱۲V مختلف یا ترکیب دو منبع مجزا در رک.

نکات طراحی عمومی برای همه راه‌حل‌ها

انتخاب باتری

  • برای UPS ۱۲V روتر/مودم، ترکیب ۳S ۱۸۶۵۰ (سه سل سری) معمول‌ترین و منطقی‌ترین گزینه است؛ ولتاژ در محدوده ۹–۱۲٫۶V است و مبدل می‌تواند آن را به ۱۲V پایدار تبدیل کند.
  • برای ماژول‌های تک‌سل (Type‑C 15W و شارژ/بوست)، حتماً از سلول‌های باکیفیت با جریان دشارژ مجاز بالاتر استفاده کن.

سیم‌کشی و خنک‌کاری

  • مسیرهای نزدیک به حداکثر جریان (۲–۳A برای UPS ۳۶W و ۱۵A برای PowerPathSW02) باید کوتاه و با سطح مقطع مناسب باشند؛ سیم نازک و بلند مساوی است با افت ولتاژ و داغی.
  • بردها را کنار باتری نچسبان؛ فضای تنفس و تهویه کوچک در باکس کمک زیادی به طول عمر می‌کند.

حفاظت و ایمنی

  • همیشه در ورودی هر ماژول فیوز مناسب یا فیوز مینیاتوری قرار بده، مخصوصاً وقتی با پک‌های لیتیوم چندسل کار می‌کنی.
  • قطبیت باتری و ورودی‌ها را دوبار چک کن؛ اشتباه در این مورد، معمولاً مساوی است با خداحافظی با MOSFET و IC.

جمع‌بندی انتخاب برای کاربر الکترو اکسپرس

«چه چیزی برای من مناسب است؟»

  • فقط یک مودم/روتر خانگی ۱۲V دارم و نصب ساده می‌خواهم →
    ماژول UPS ۱۲V‑۳۶W بهترین گزینه است.
  • می‌خواهم از شارژر موبایل یا پاوربانک Type‑C استفاده کنم و مصرفم خیلی بالا نیست →
    برو سراغ UPS ۱۲V Type‑C 15W با باتری ۱۸۶۵۰.
  • مودم سبک دارم، بکاپ کوتاه می‌خواهم، بودجه‌ام کم است یا پروژه DIY است →
    ماژول شارژ/بوست ۱۸۶۵۰ یا ترکیب پاوربانک + کابل بوست ۹/۱۲V گزینه‌های اقتصادی هستند.
  • چند روتر، سوییچ و رادیو Outdoor دارم، جریان‌ها بالاست و سیستم حساس است →
    PowerPathSW02 + پک باتری و شارژر جدا، انتخاب حرفه‌ای‌تر برای رک و سیستم‌های ۱۲/۲۴V است.

با چیدن این سناریوها، هم کاربر دقیقاً می‌فهمد کدام برد الکترو اکسپرس برای نیازش مناسب است، هم صفحه‌های محصول PowerPathSW02، UPS ۱۲V‑۳۶W، UPS Type‑C 12V، ماژول شارژ/بوست ۱۸۶۵۰ و کابل بوست پاوربانک ۹/۱۲V شانس بیشتری برای دیده شدن و کلیک گرفتن در نتایج جست‌وجو خواهند داشت. 🚀
