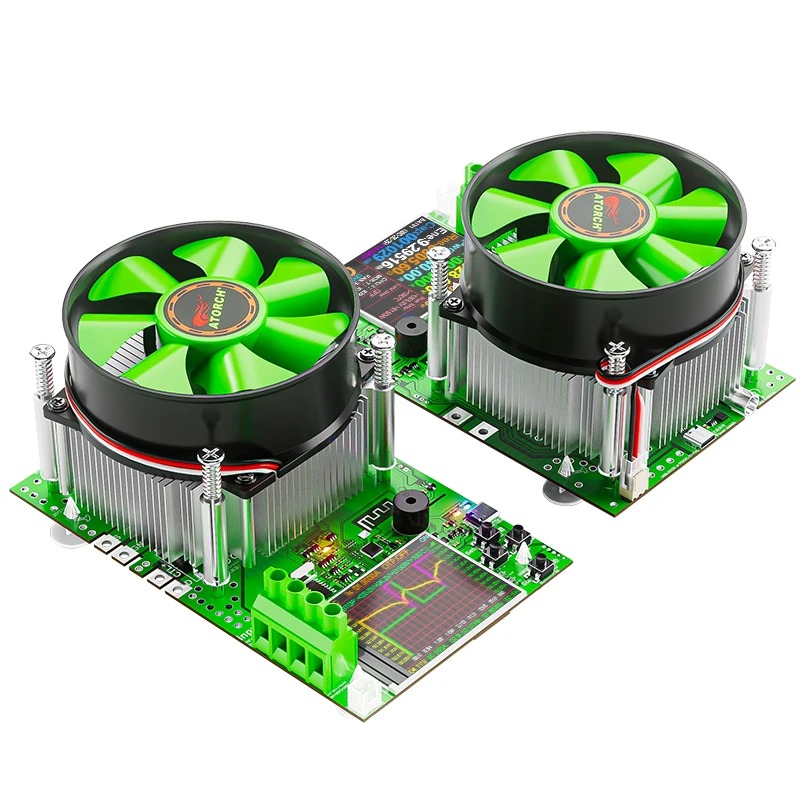

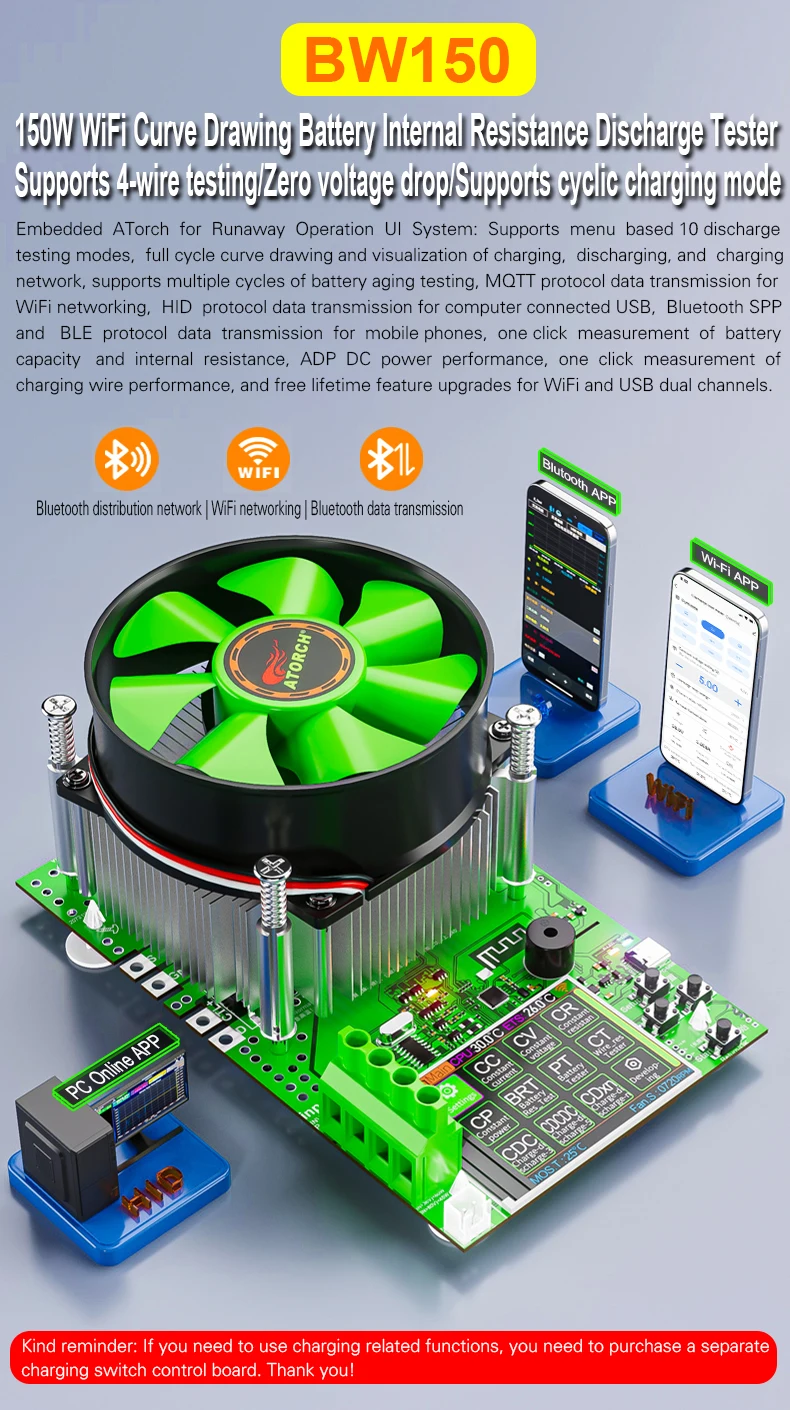

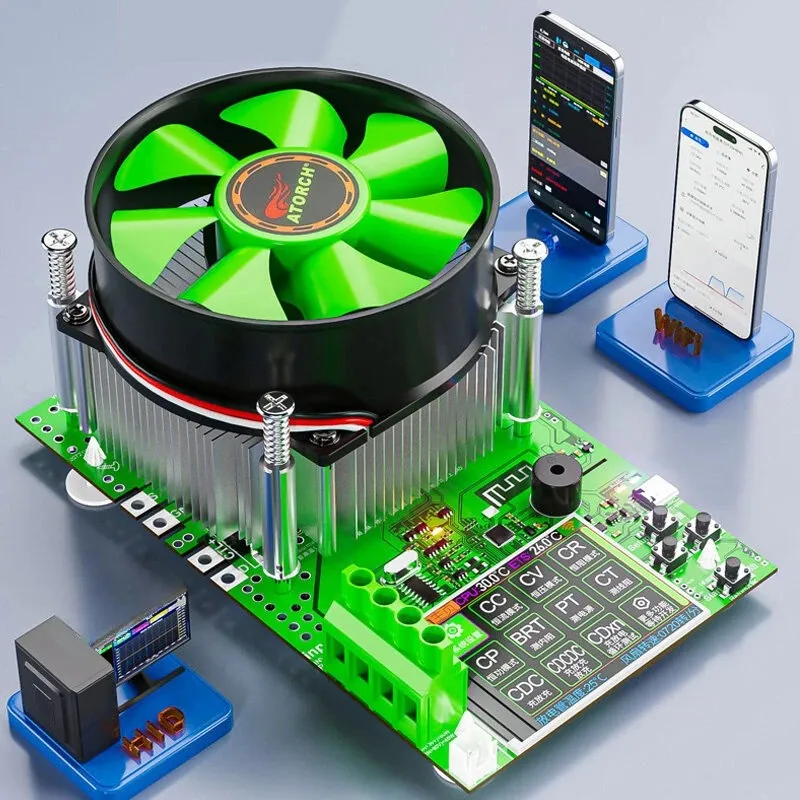

تستر هوشمند باتری و بار الکترونیکی atorch مدل BW150 با WiFi قابلیت اتصال به موبایل و کامپیوتر

• مشخصات فنی و پارامترهای کلیدی BW150

• پشتیبانی از ولتاژ ۱ تا ۲۰۰ ولت DC.
• جریان قابل تست ۰٫۰۱ تا ۲۵ آمپر در محدوده توان حداکثر ۱۵۰ وات.
• دارای حفاظت اضافه‌ولتاژ، اضافه‌جریان، اضافه‌قدرت، اضافه‌دما و حفاظت اتصال معکوس (تا زیر ۱۰۰ ولت).
• پشتیبانی از خاموشی زمان‌دار و خاموشی در ولتاژ مشخص.
• استفاده از سیستم سیم‌بندی چهار سیمه برای اندازه‌گیری دقیق‌تر ظرفیت.
• امکان تست ظرفیت انواعت باتری و منبع تغذیه.
• امکان اندازه گیری و نمایش دمای باتری ها در حال شارژ و دشارژ.

پارامترهای فنی

• ولتاژ بار (U): از ۱ تا ۲۰۰ ولت DC.
• جریان بار (I):
  • در ولتاژ ≤ ۱V: از ۰٫۰۱ تا ۵A
  • در ولتاژ ≥ ۵V: از ۰٫۰۱ تا ۲۵A
• توان بار (W): برابر است با U×I، حداکثر ۱۵۰ وات.
• نمایشگر: صفحه رنگی ۲٫۴ اینچ TFT با کیفیت بالا با قابلیت نمایش هم‌زمان ولتاژ، جریان، توان، ظرفیت، انرژی، زمان و دمای داخلی/خارجی.
• کنترل: چهار کلید پنلی برای انتخاب مود،  + و - (تنظیم مقادیر) و شروع/توقف تست. همچنین برای کنترل بهتر میتوان دستگاه را به PC متصل نمود و با نرم افزار مخصوصش آنرا کنترل کرد.

محدوده تست توان پیشنهادی (برای جلوگیری از آسیب دستگاه):

1. برای باتری ۱V، جریان تست حداکثر 0.01 تا 5A.
2. در ولتاژ کمتر از ۵V، حداکثر جریان تست پیشنهادی 0.01 تا 20A.
3. در ولتاژ بالاتر از ۵V، حداکثر جریان تست پیشنهادی 0.01 تا 25A.
4. در ولتاژ کمتر از ۳۶V، حداکثر توان پیشنهادی تست 150W.
5. در ولتاژ بین ۸۰ تا ۲۰۰V، حداکثر توان پیشنهادی تست 60W.(برای محدودکردن گرما و حفاظت)

از 1V به بالا، حتی باتری‌های AA/AAA و سکه ای نیز قابل اندازه‌گیری و تست هستند.

سایر محدوده‌ها:

• محدوده اندازه‌گیری ظرفیت: ۰ تا ۹۹۹۹۹۹ mAh.
• محدوده اندازه‌گیری انرژی: ۰ تا ۹۹۹۹۹۹ mWh.
• منبع تغذیه مورد نیاز: آداپتور ۱۲V 1A DC یا منبع PD 12V (به‌همراه ماژول تریگر PD و شارژر PD).
• روش سیم‌بندی: چهار سیمه، با ترمینال‌های A+، V+، V-، A-.
• نوع نمایشگر: صفحه رنگی ۲٫۴ اینچ TFT.
• کنترل: ۴ دکمه برای تنظیم و کار با دستگاه.

نحوه خنک‌کاری:

• بعد از روشن شدن دستگاه، فن دائماً در حال چرخش است.
• پس از رسیدن به زمان انتظار در حالت OFF، فن متوقف می‌شود.
• امکان تنظیم زمان استندبای ۶۰ ثانیه‌ای در منوی پس‌زمینه وجود دارد.
• در زمان کارکرد دستگاه یا حالت آماده‌به‌کار، فن متوقف نمی‌شود.

حفاظت‌ها:

• حفاظت اضافه‌ولتاژ (OVP): دارد.
• حفاظت اضافه‌جریان (OCP): دارد.
• حفاظت اضافه‌قدرت (OPP): دارد.
• حفاظت اضافه‌دما (OTP): در دمای هسته بالاتر از ۱۰۰ درجه سانتی‌گراد، بار قطع می‌شود (قابل تنظیم بین ۵۰ تا ۱۲۰ درجه سانتی‌گراد).
• دشارژ با محدودیت زمان: پشتیبانی می‌شود.
• خاموشی در ولتاژ مشخص: پشتیبانی می‌شود.

تست دمای خارجی

• دستگاه از اندازه‌گیری دمای خارجی پشتیبانی می‌کند.
• با استفاده از پروب دمایی نازک همراه، می‌توان دمای باتری تحت تست را به‌صورت مستقیم پایش کرد.

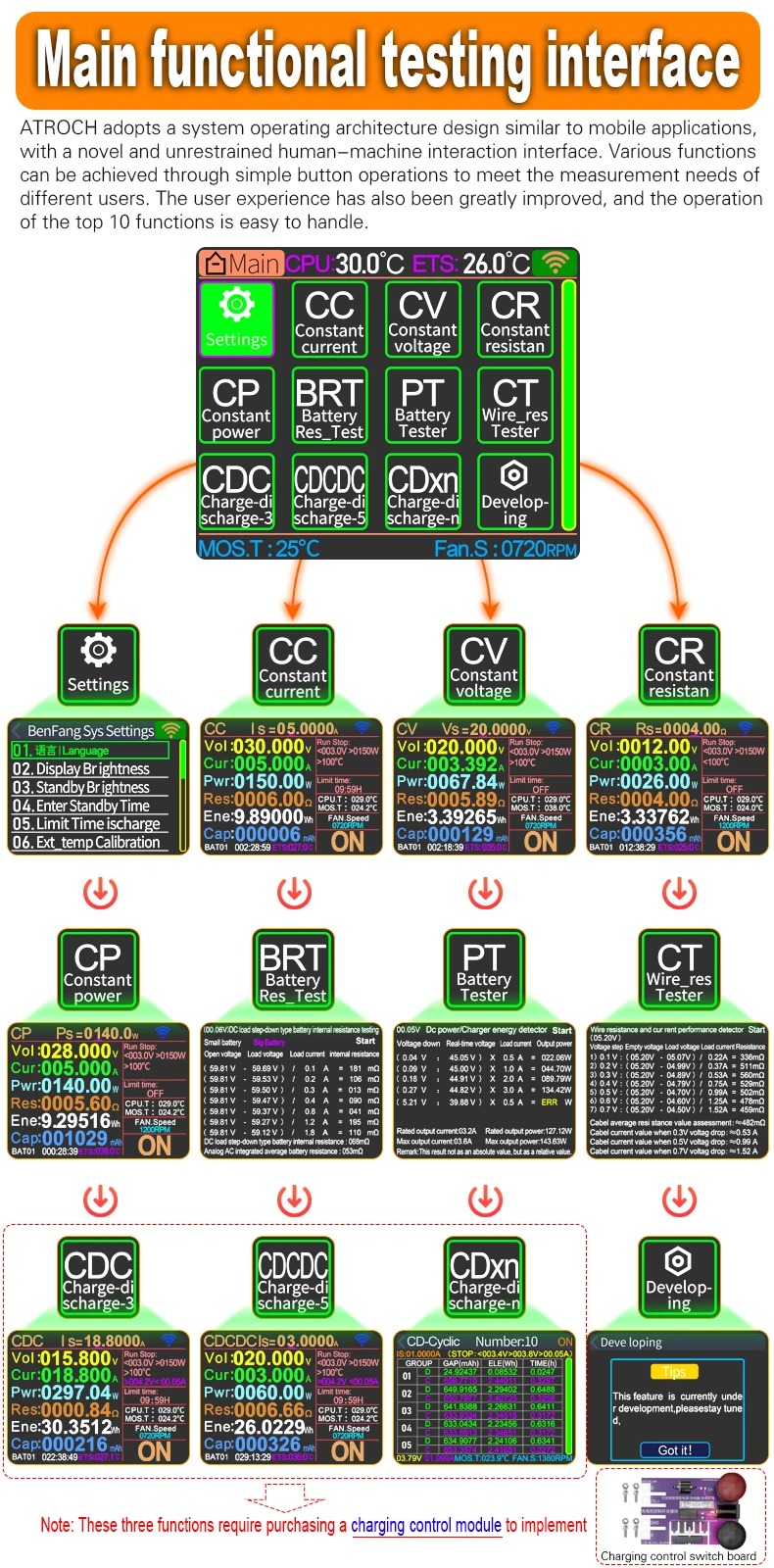

10 حالت تست پیش‌فرض

این دستگاه در نسخه پایه، ۷ حالت تست زیر را به‌صورت پیش‌فرض پشتیبانی می‌کند:

1. حالت جریان ثابت (CC) – پشتیبانی می‌شود.

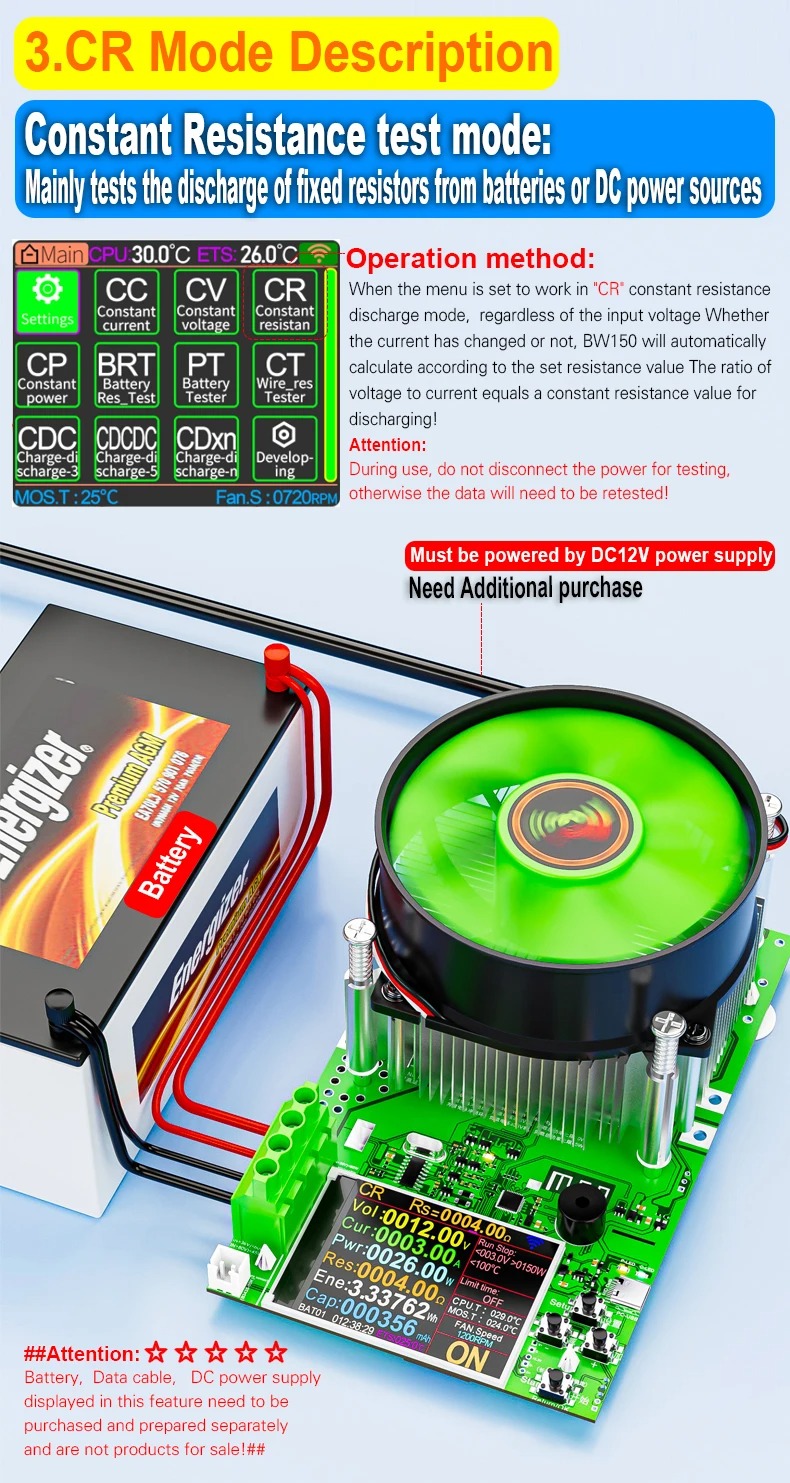

2. حالت مقاومت ثابت (CR) – پشتیبانی می‌شود.

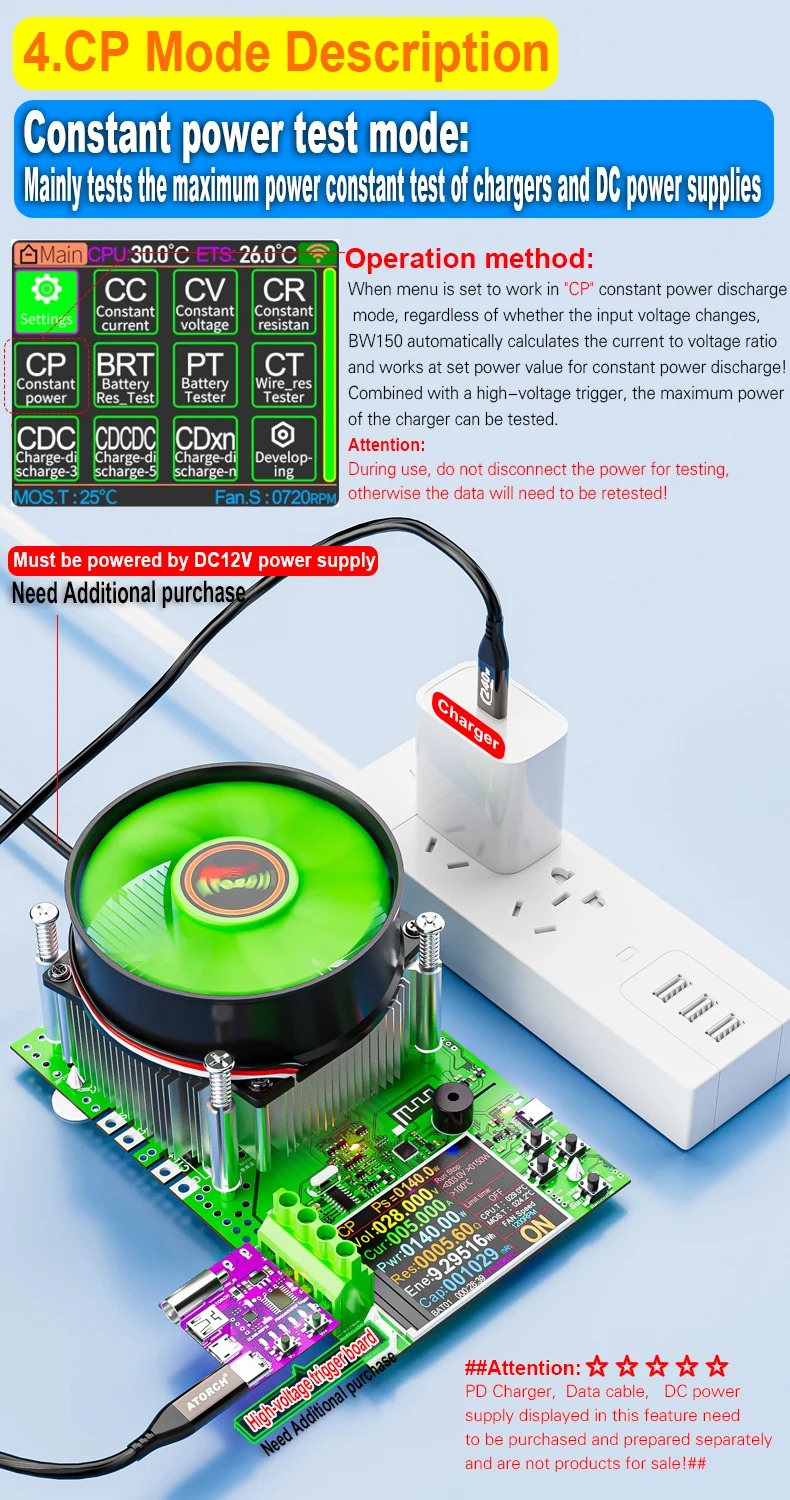

3. حالت توان ثابت (CP) – پشتیبانی می‌شود.
4. حالت ولتاژ ثابت (CV) – پشتیبانی می‌شود.

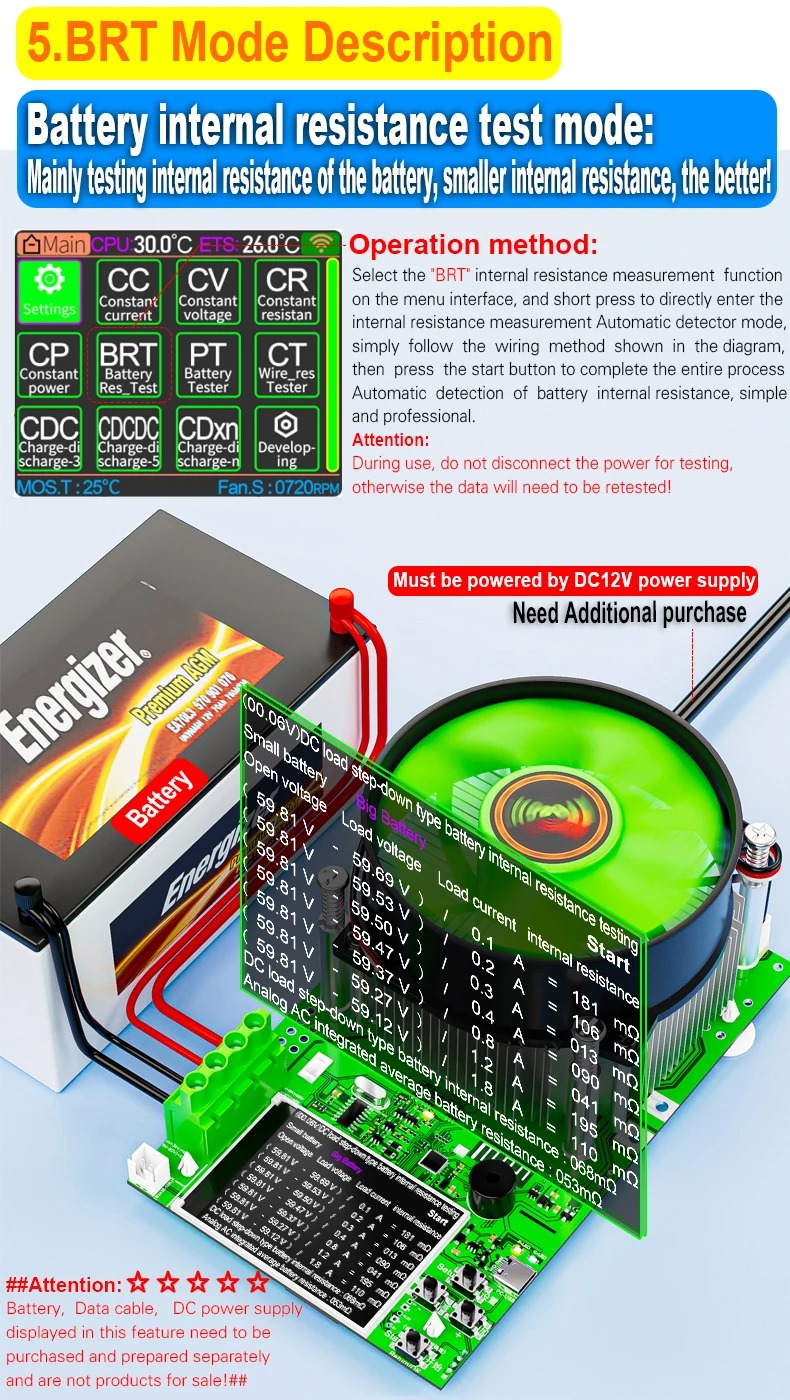

5. تست مقاومت داخلی باتری (BRT).

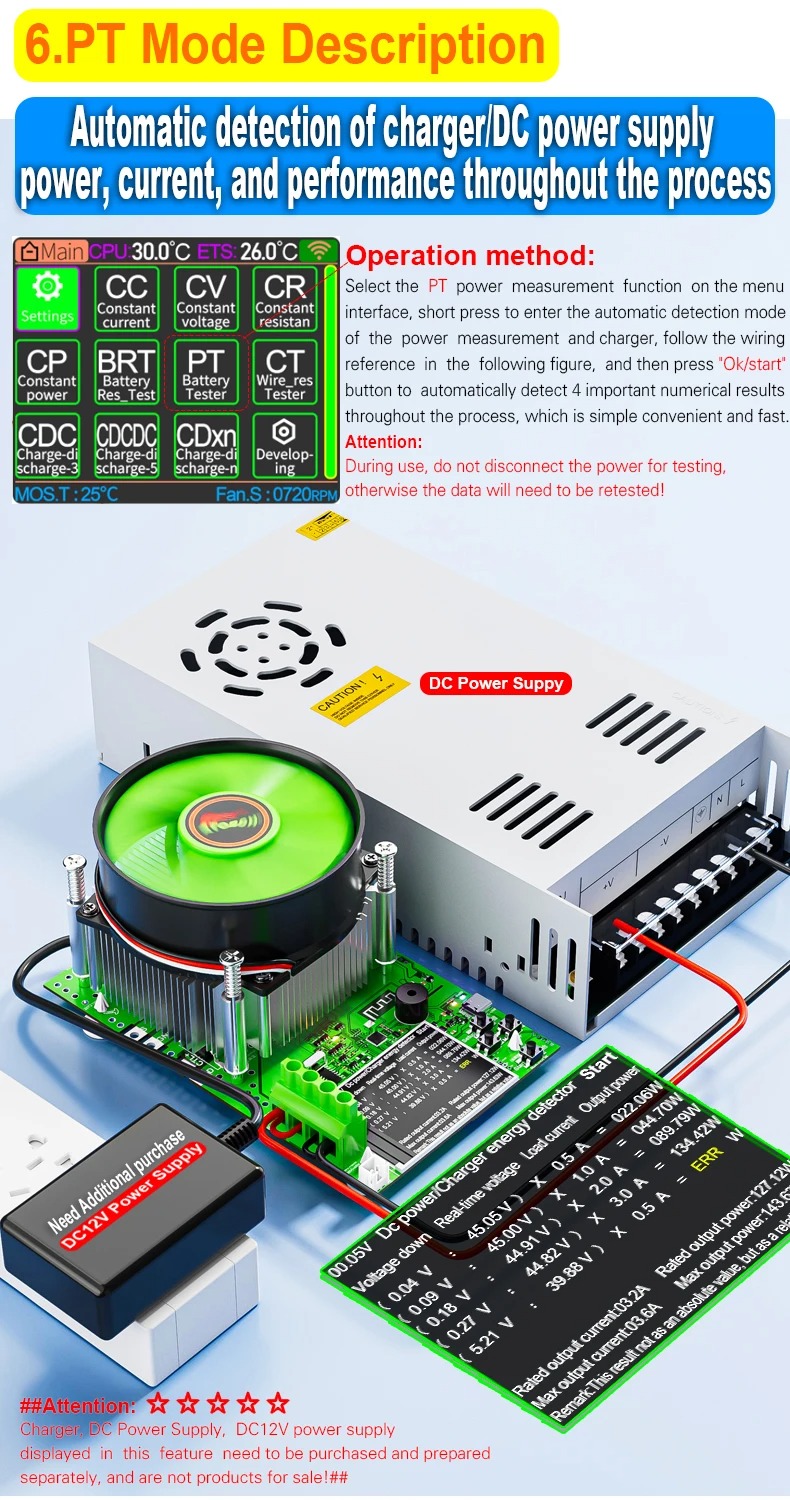

6. تست توان (PT).

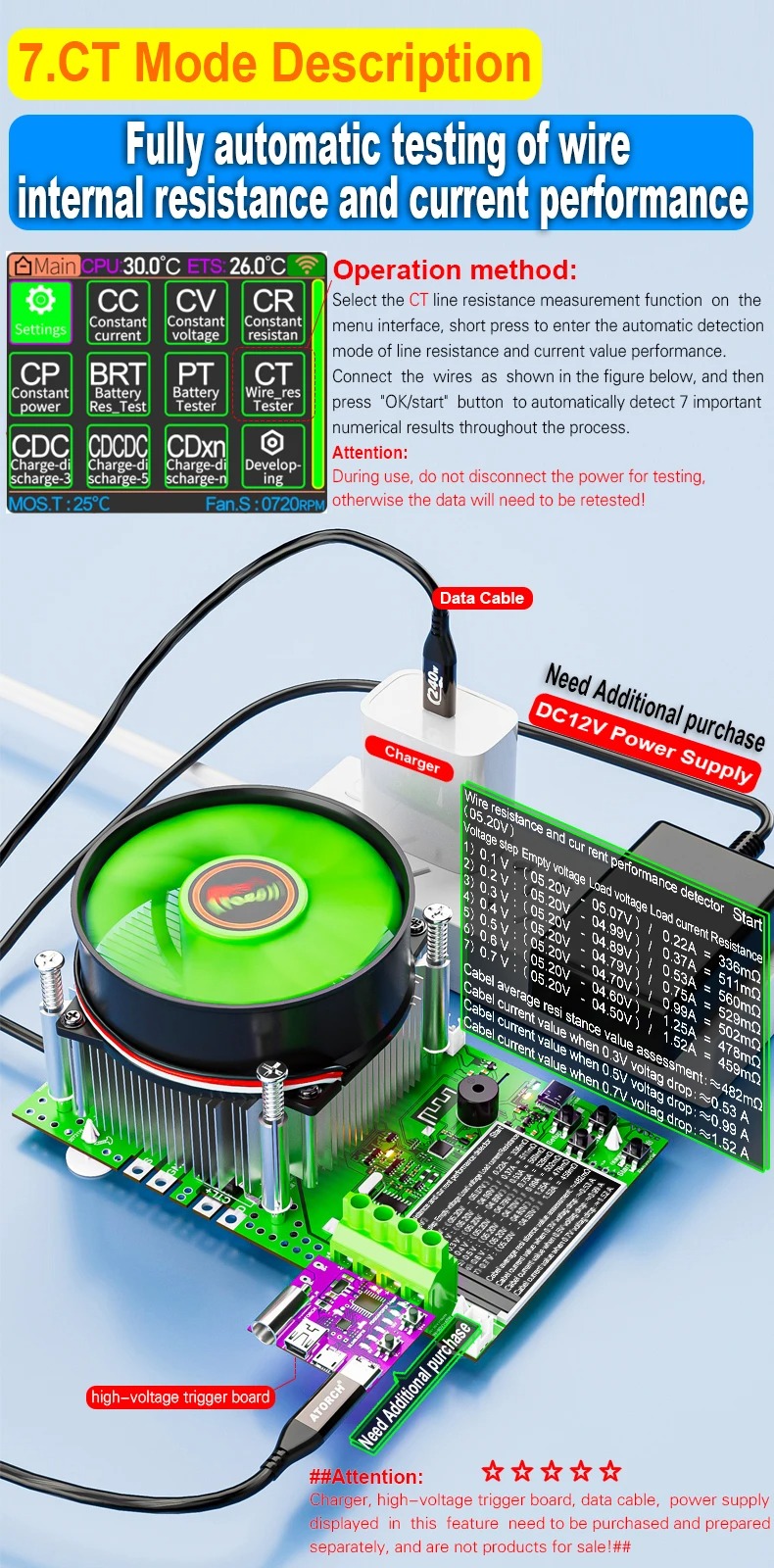

7. تست مقاومت داخلی کابل (CT).
8. حالت تست شارژ، دشارژ، شارژ (CDC).
9. حالت تست شارژ، دشارژ، شارژ، دشارژ، شارژ (CDCDC) - تکرار این چرخه های شارژ و دشارژ برای ثبت عملکرد باتری در تخلیه و شارژ مداوم است.
10. حالت تست CDxN - تکرار چرخه شارژ و دشارژ به تعداد مشخص شده.

هر کدام از این مودهای بالا در اصل یک «روش بار دادن کنترل‌شده» هستند که با آن می‌توانی رفتار باتری، پاوربانک، منبع تغذیه یا کابل را زیر شرایط دقیق و تکرارپذیر ببینی. برای هر مورد، اول تعریف فنی و بعد یک سناریوی عملی مشخص، طوری که انگار با همین BW150 یا هر بار الکترونیکی مشابه کار می‌کنی در تب راه اندازی در همین صفحه به صورت جامع ارائه شده است .ادامه.....

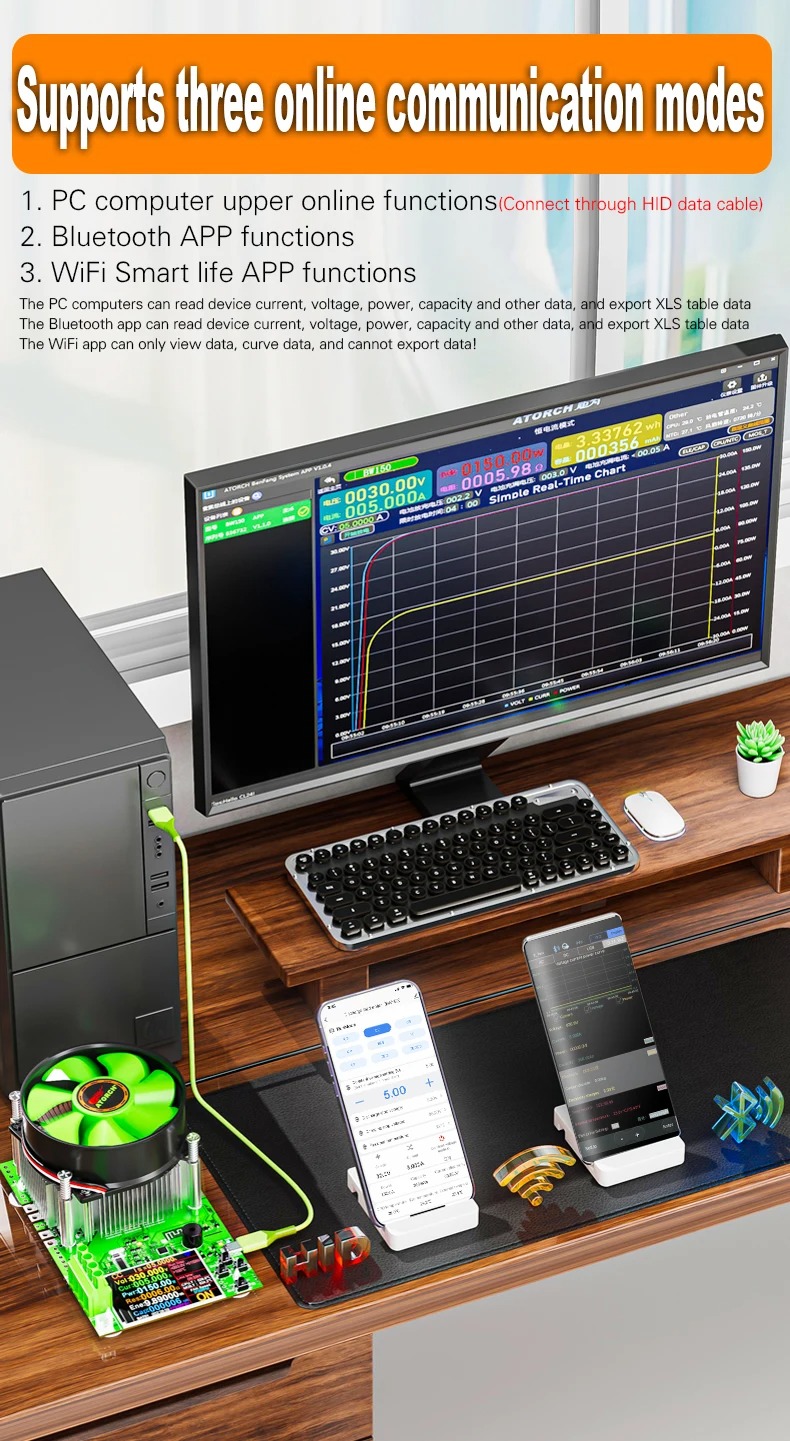

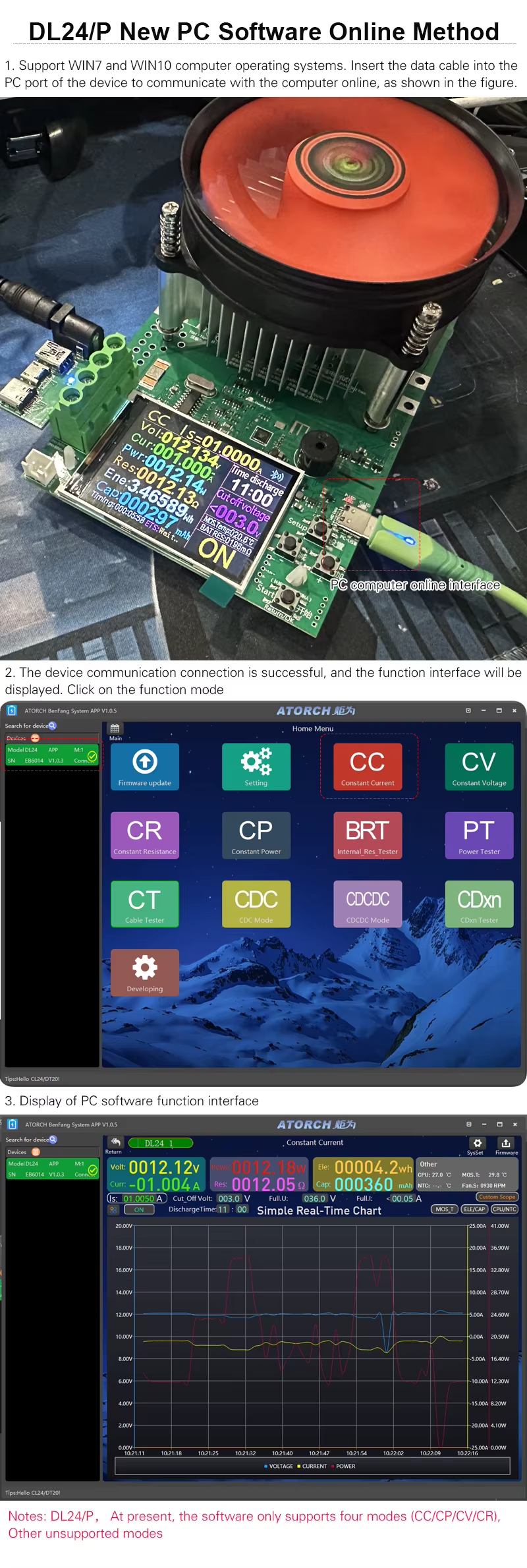

مشاهده آنلاین روی کامپیوتر و موبایل

پشتیبانی از نمایش آنلاین روی کامپیوتر برای تمام نسخه‌ها، از طریق کابل Type-C (رابط HID).

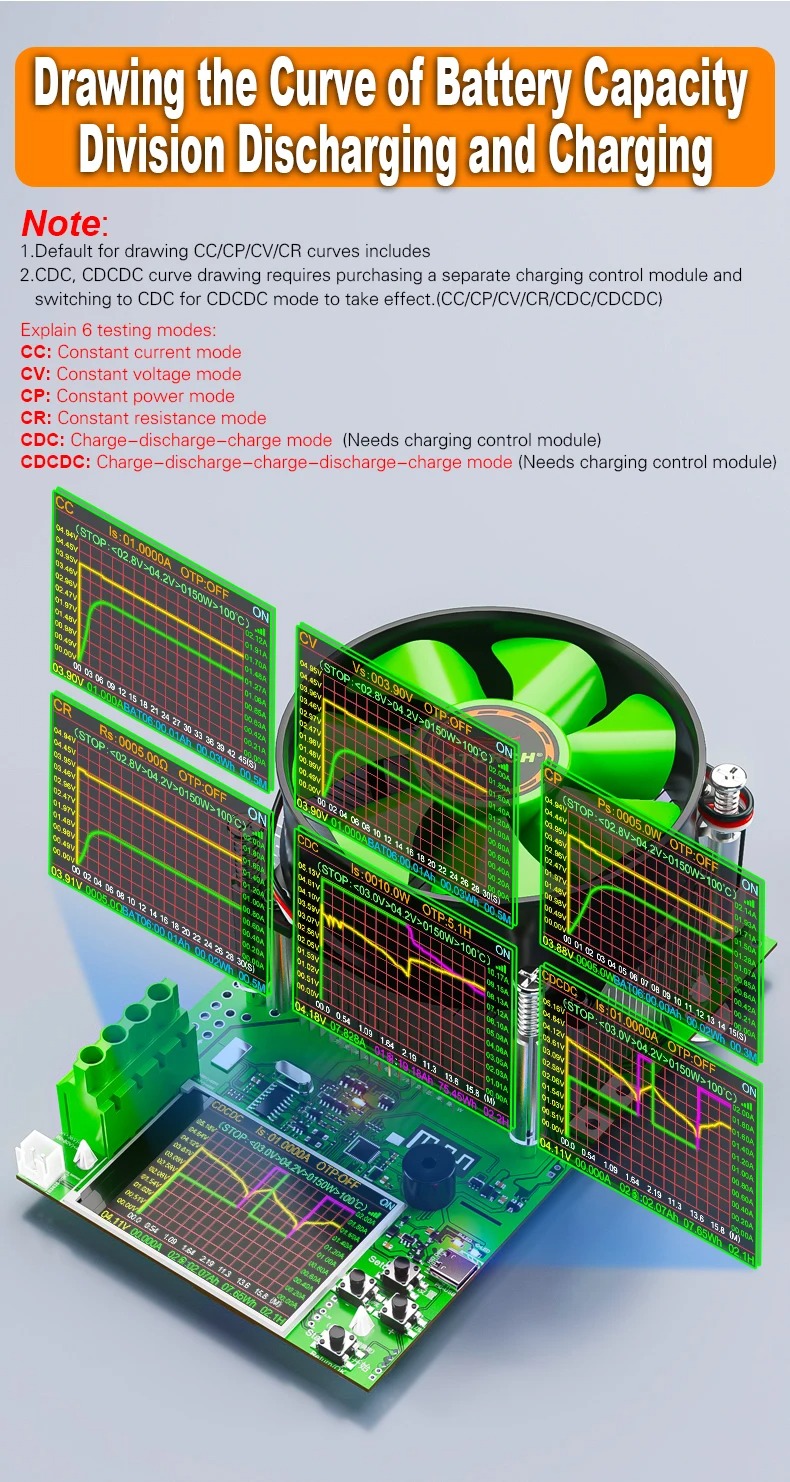

• امکان اتصال به کامپیوتر از طریق پورت USB، مشاهده منحنی‌ها و خروجی گرفتن از داده‌هایی مانند زمان، ولتاژ، جریان و توان.
• آدرس دانلود نرم‌افزار:
  http://en.atorch.cn/NewsDetail.aspx?ID=84
• پشتیبانی نرم‌افزار از سیستم‌عامل‌های Windows 7 و Windows 10 و نسخه‌های بالاتر.

ارتباط هوشمند (WiFi و اپ Tuya)

• ماژول داخلی WiFi 2.4GHz، قابل اتصال به شبکه خانگی/کارگاهی.
• پشتیبانی از اپلیکیشن‌های Tuya و Smart Life برای:
  • مشاهده آنلاین نمودار ولتاژ، جریان، توان و ظرفیت.
  • ذخیره‌سازی و بازبینی داده‌ها.
  • تنظیم برخی پارامترها و شروع/توقف تست از راه دور.
• امکان اتصال به رایانه از طریق USB و استفاده از نرم‌افزار PC برای ثبت و تحلیل داده‌ها

پشتیبانی از مشاهده و تست آنلاین روی گوشی‌های اندروید و iOS.

برای اتصال تستر به موبایل از دور روش wifi و بلوتوث میتوانید استفاده منید که برای هرکدام یک اپلیکیشن مخصوص وجود دارد.

• اتصال به گوشی از طریق بلوتوث و نرم افزار E-test با امکان مشاهده منحنی‌ها و خروجی گرفتن از زمان، ولتاژ، جریان و توان.
• کنترل با موبایل از طریق IOT wifi با نرم افزار Smart Life

آدرس دانلود نرم‌افزار موبایل:

1. iOS: جستجوی عبارت E_test یا SmartLife در App Store و دانلود برنامه.
2. اندروید: جستجوی E-test یا SmartLife در Google Play یا دانلود مستقیم.

نکته مهم درباره تغذیه

این محصول آداپتور تغذیه همراه ندارد و باید جداگانه تغذیه شود. سه روش متداول برای تأمین تغذیه:

1. استفاده از آداپتور DC 12V 1A.
2. استفاده از کابل Type-C و 5V 2A.

بازیابی تنظیمات کارخانه (Factory Reset)

برای برگرداندن دستگاه به تنظیمات اولیه کارخانه:

1. دستگاه را روشن کنید.
2. دکمه Start را چند ثانیه نگه دارید تا وارد منوی پس‌زمینه (Background) شوید.
3. گزینه Factory reset را انتخاب کنید.
4. دوباره دکمه Start را طولانی نگه دارید تا به صفحه اصلی تست برگردید.

مزایا و کاربردها

• افزایش طول عمر باتری‌ها با بررسی سلامت و جلوگیری از استفاده نادرست.
• ابزار تست حرفه‌ای برای تعمیرکاران، مهندسان و علاقه‌مندان به الکترونیک.
• مدیریت انرژی هوشمند و جلوگیری از آسیب به تجهیزات الکترونیکی.
• کاربری آسان با رابط کاربری ساده و اپلیکیشن اختصاصی.
• قابلیت تست انواع باتری‌ها شامل باتری‌های لیتیومی، سرب-اسیدی و دیگر مدل‌ها.
• دقت بالا در اندازه‌گیری ولتاژ، جریان و توان برای نتایج قابل اعتماد.

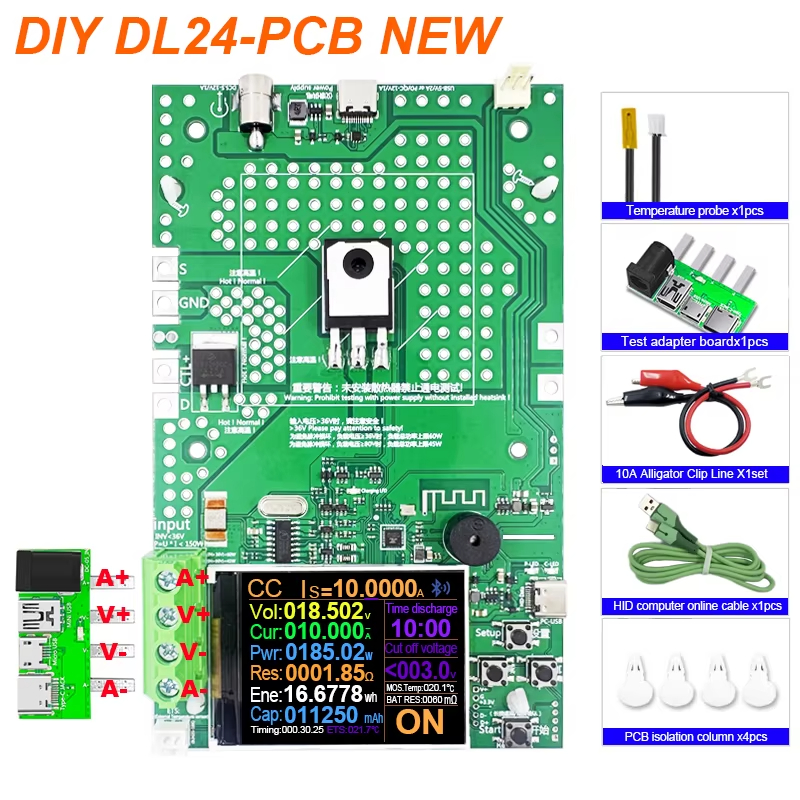

محتویات داخل پکیج‌

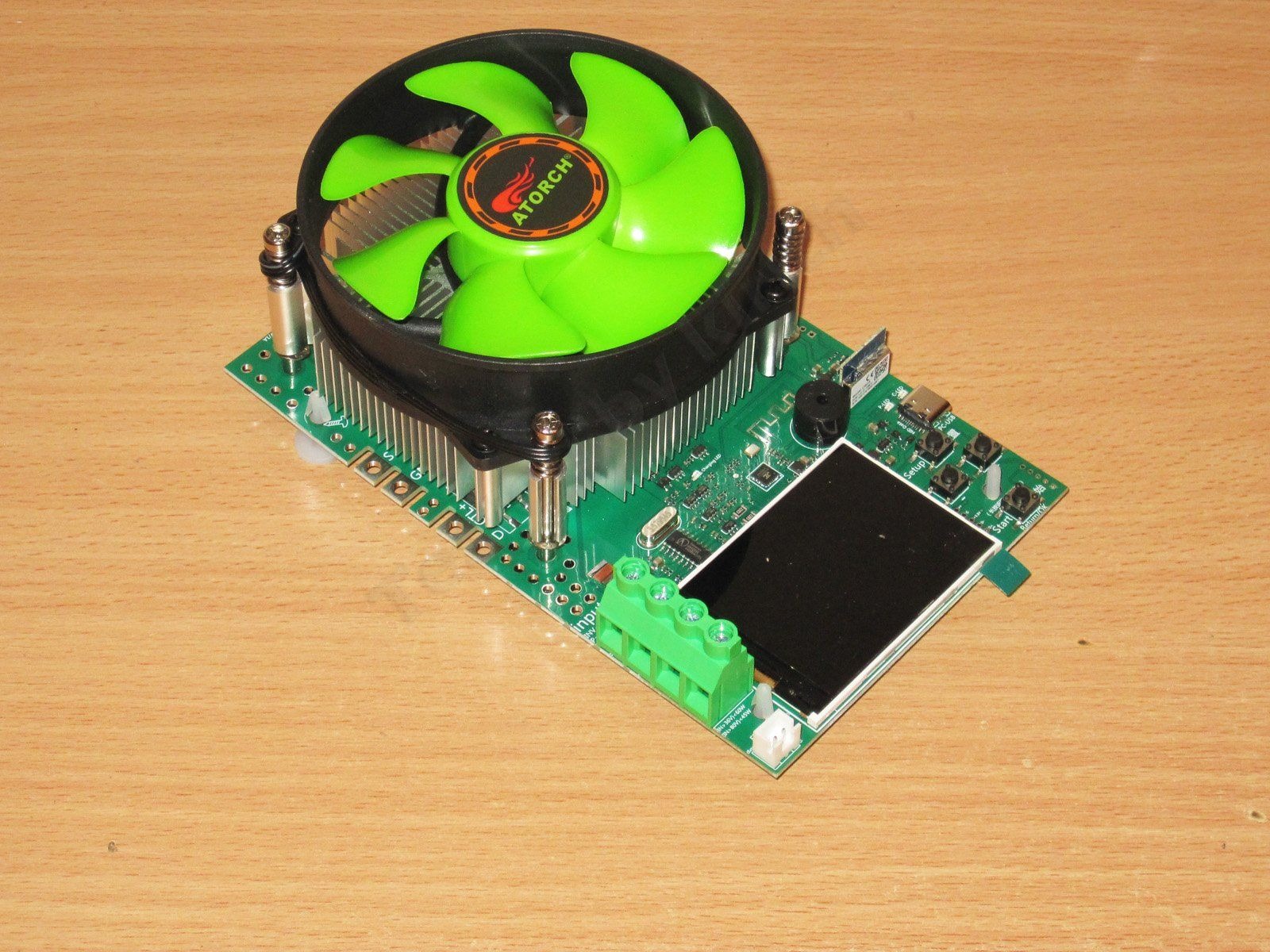

1. یک عدد BW150 150W CNC.

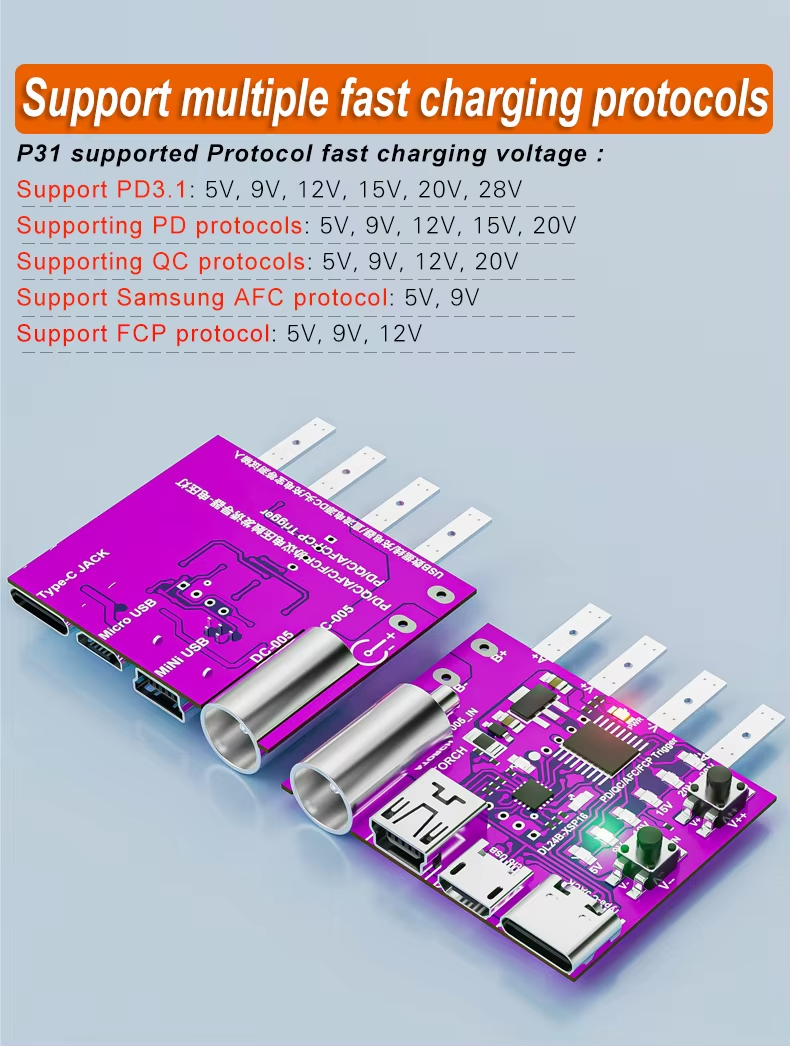

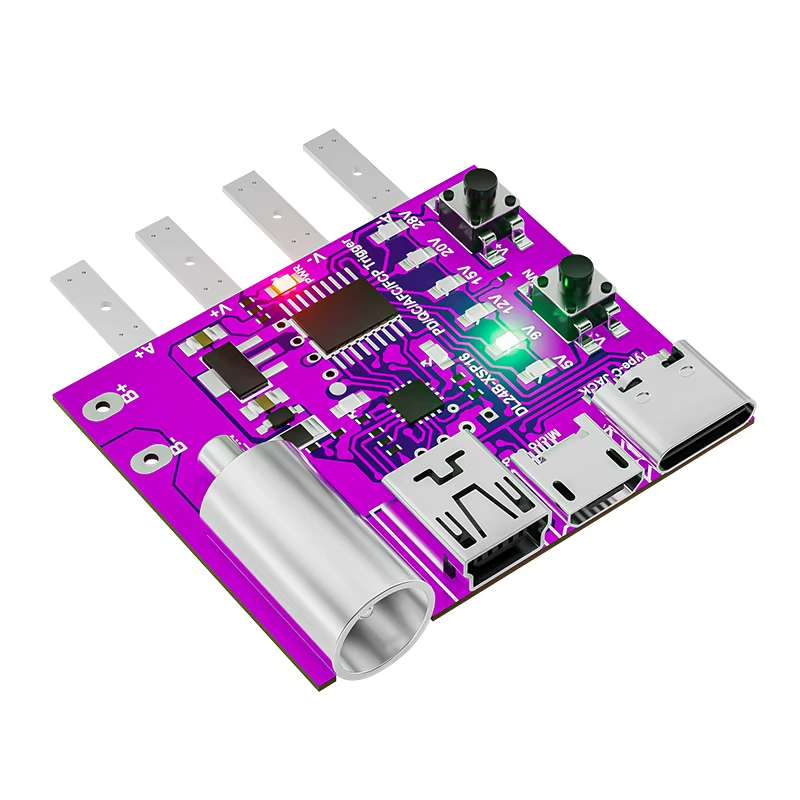

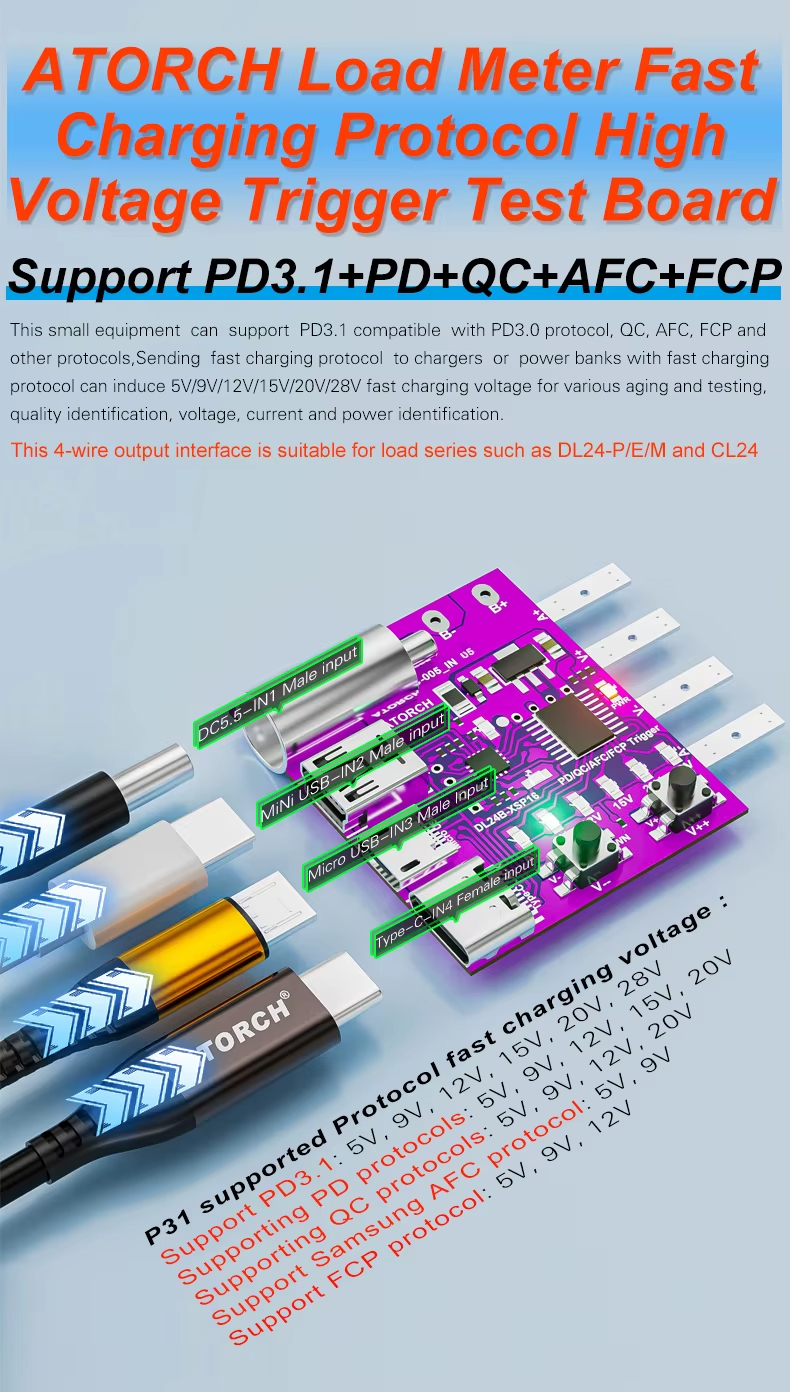

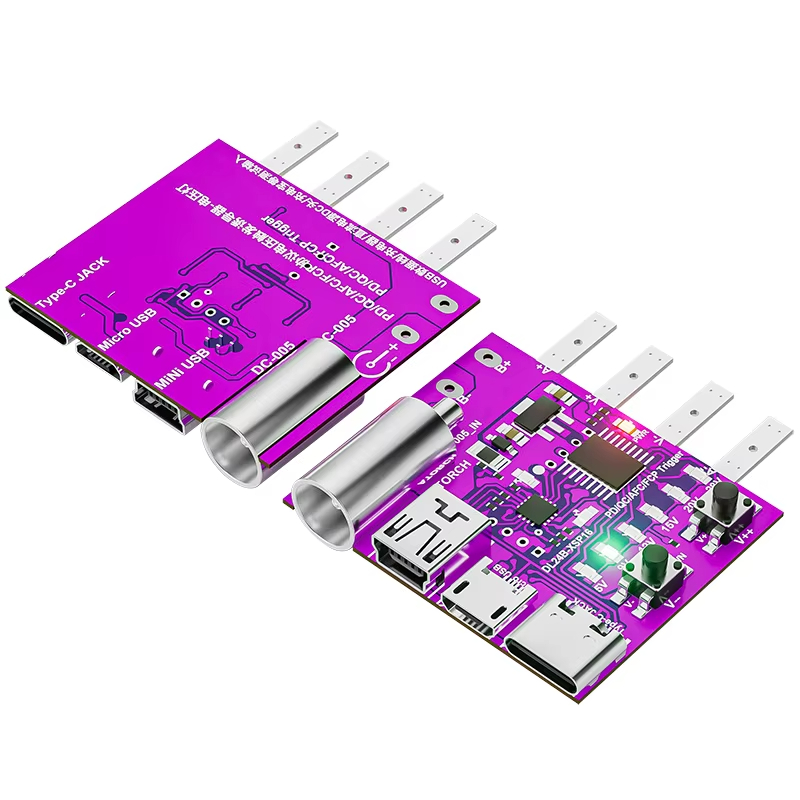

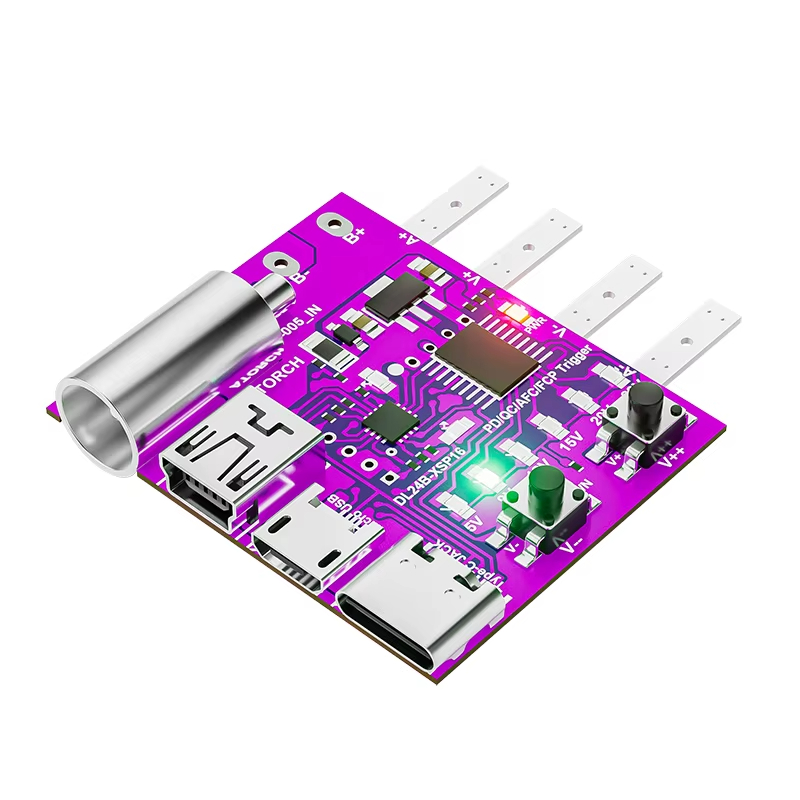

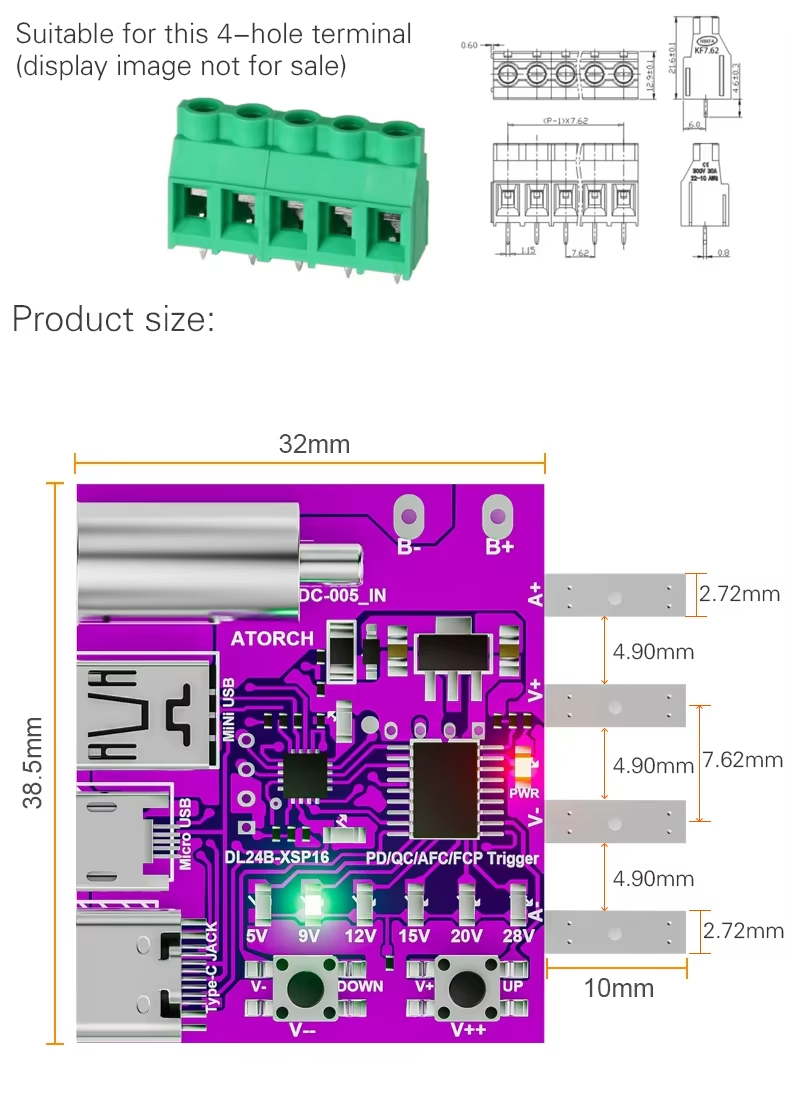

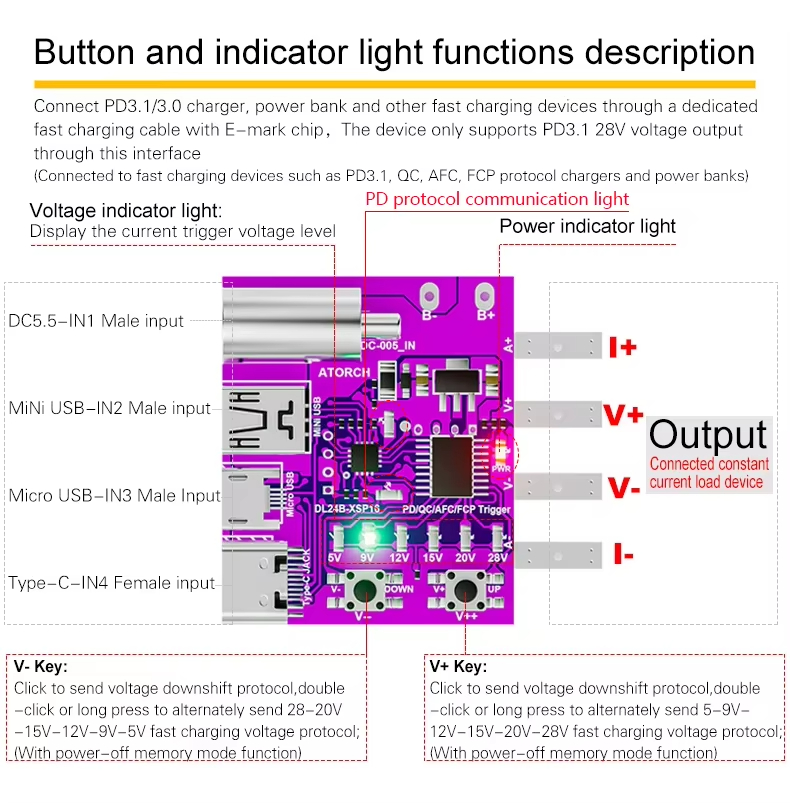

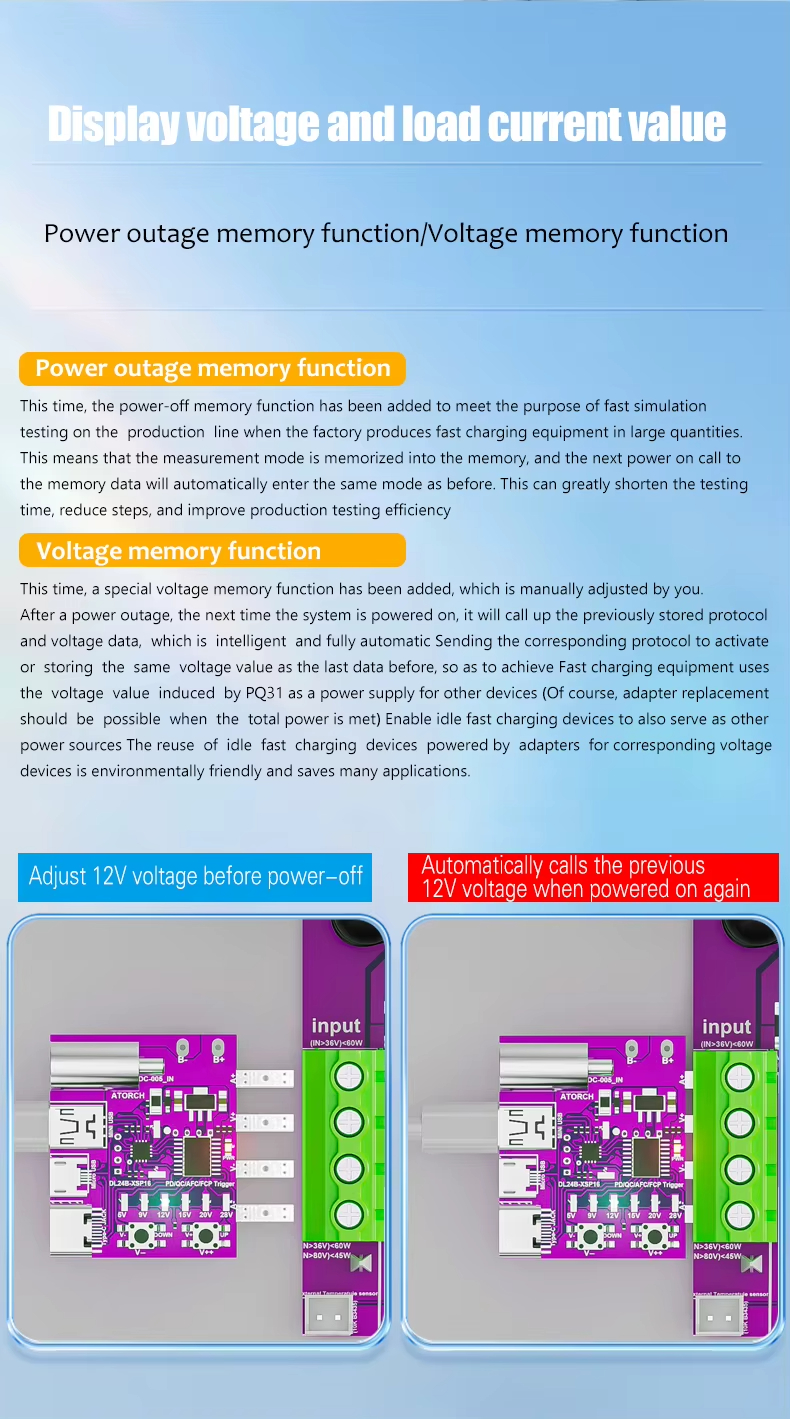

2. یک عدد برد تریگر ولتاژ بالا.
3. یک عدد مبدل ۴ رابط.
4. یک عدد پروب دما.
5. یک عدد کابل تست با گیره سوسماری ۱۰A.
6. یک عدد کابل اتصال به کامپیوتر.

پرسش و پاسخ درباره نرم‌افزار (FAQ)

1. نرم‌افزار روی کامپیوتر من کرش می‌کند؛ مشکل چیست؟
   پاسخ: به‌دلیل احتمال ناسازگاری نرم‌افزار با برخی سیستم‌ها، توصیه می‌شود قبل از خرید، نرم‌افزار PC را دانلود و تست کنید. اگر نرم‌افزار به‌درستی نصب و اجرا شد، سپس اقدام به خرید دستگاه نمایید. در صورتی که پس از خرید، فقط نرم‌افزار PC مشکل داشته باشد و خود دستگاه به‌درستی کار کند، فروشنده امکان بازپرداخت به‌دلیل مشکل نرم‌افزار را نمی‌پذیرد. نرم‌افزار PC فعلاً فقط از Windows 7 و Windows 10 و بالاتر پشتیبانی می‌کند.
2. چرا دو مود _BLE و _SPP وجود دارد و کدام را باید انتخاب کنم؟
   پاسخ: اپلیکیشن از تکنولوژی اتصال جدید استفاده می‌کند؛ لطفاً دستگاه را در تنظیمات بلوتوث گوشی Pair نکنید، بلکه مستقیماً از داخل برنامه E-test (اندروید) یا E_test (iOS) متصل شوید.
   • حالت _BLE برای اتصال به موبایل استفاده می‌شود.
   • حالت _SPP برای اتصال به کامپیوتر به‌کار می‌رود.
3. رمز Pairing کامپیوتر چیست؟
   پاسخ: رمز اتصال «0000» یا «1234» است.
4. آیا از حالت WiFi پشتیبانی می‌شود؟
   پاسخ: بله، پشتیبانی می‌شود؛ اما نیاز به خرید ماژول WiFi جداگانه برای اتصال بی‌سیم دارد.
5. چرا فقط شبکه‌های ۲٫۴ گیگاهرتز و نه ۵ گیگاهرتز را پشتیبانی می‌کند؟
   پاسخ: ماژول WiFi داخلی فقط روی باند ۲٫۴GHz کار می‌کند و از شبکه‌های ۵GHz پشتیبانی نمی‌کند.

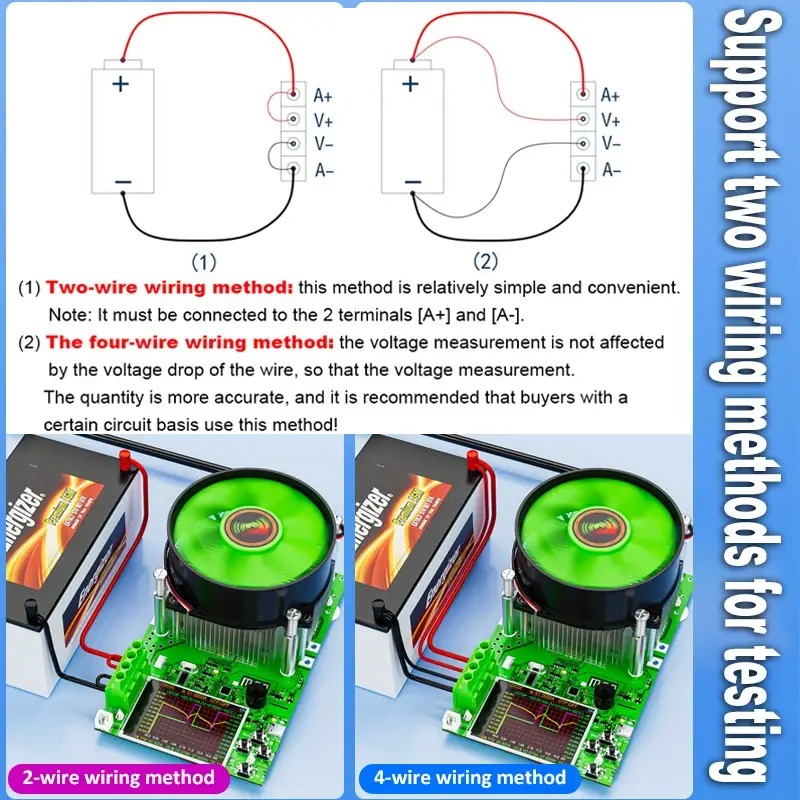

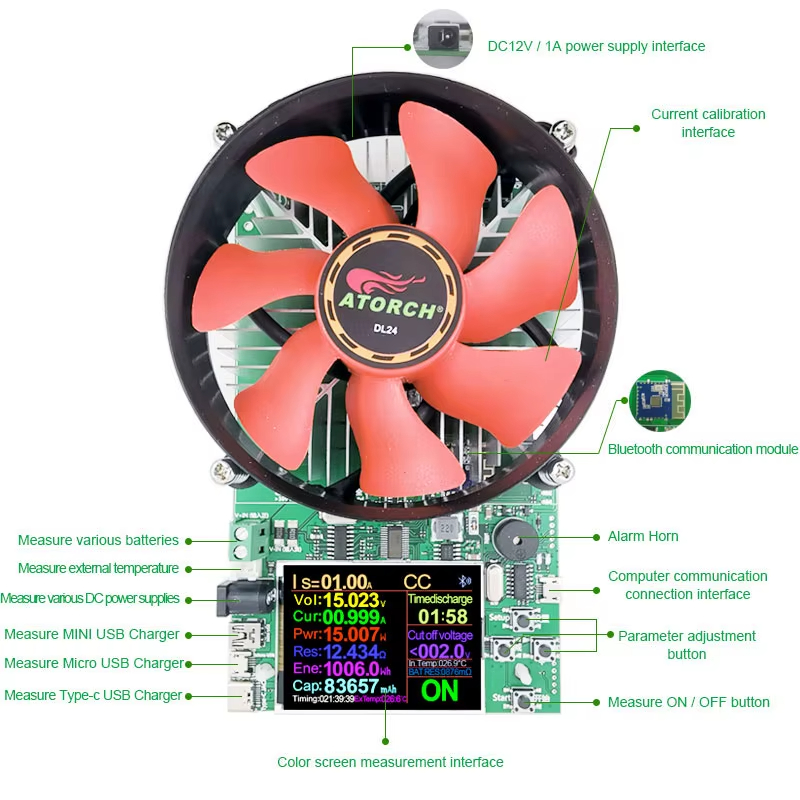

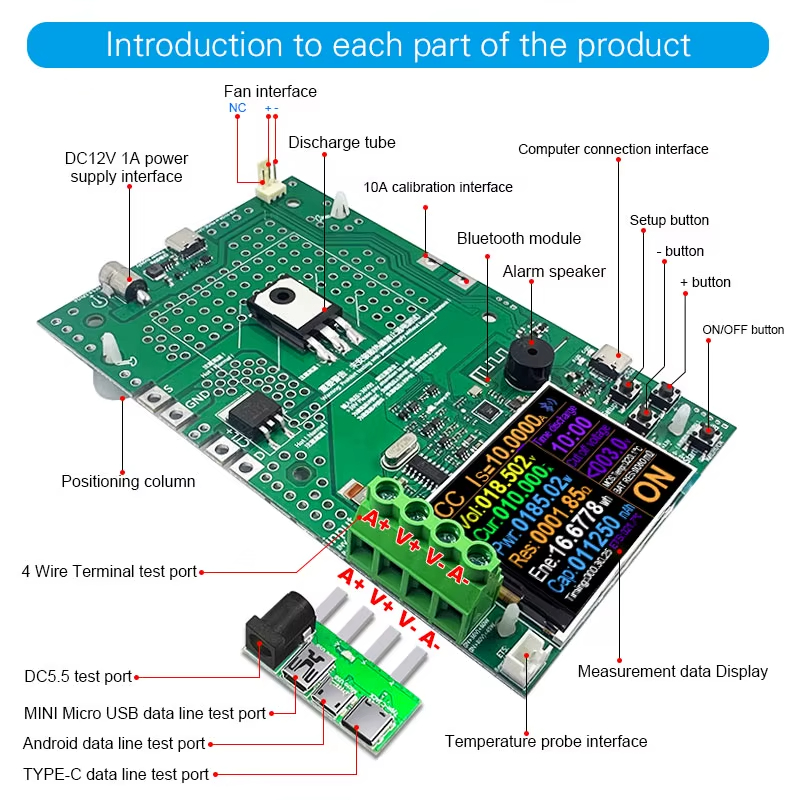

ترمینال‌ها و سیم‌بندی چهار سیمه (4‑Wire)

• ترمینال‌ها: A+، V+، V-، A-.
• A+ / A-: مسیر جریان لود (بار الکترونیکی).
• V+ / V-: مسیر اندازه‌گیری ولتاژ با جریان ناچیز.

این ساختار چهار سیمه باعث می‌شود افت ولتاژ روی کابل‌ها و اتصالات در اندازه‌گیری نهایی لحاظ نشود و ولتاژ واقعی روی ترمینال باتری یا منبع تغذیه اندازه‌گیری شود؛ موضوعی که برای تست دقیق مقاومت داخلی، ظرفیت و رفتار تحت بار حیاتی است.

مودهای کاری و عملکردهای اصلی

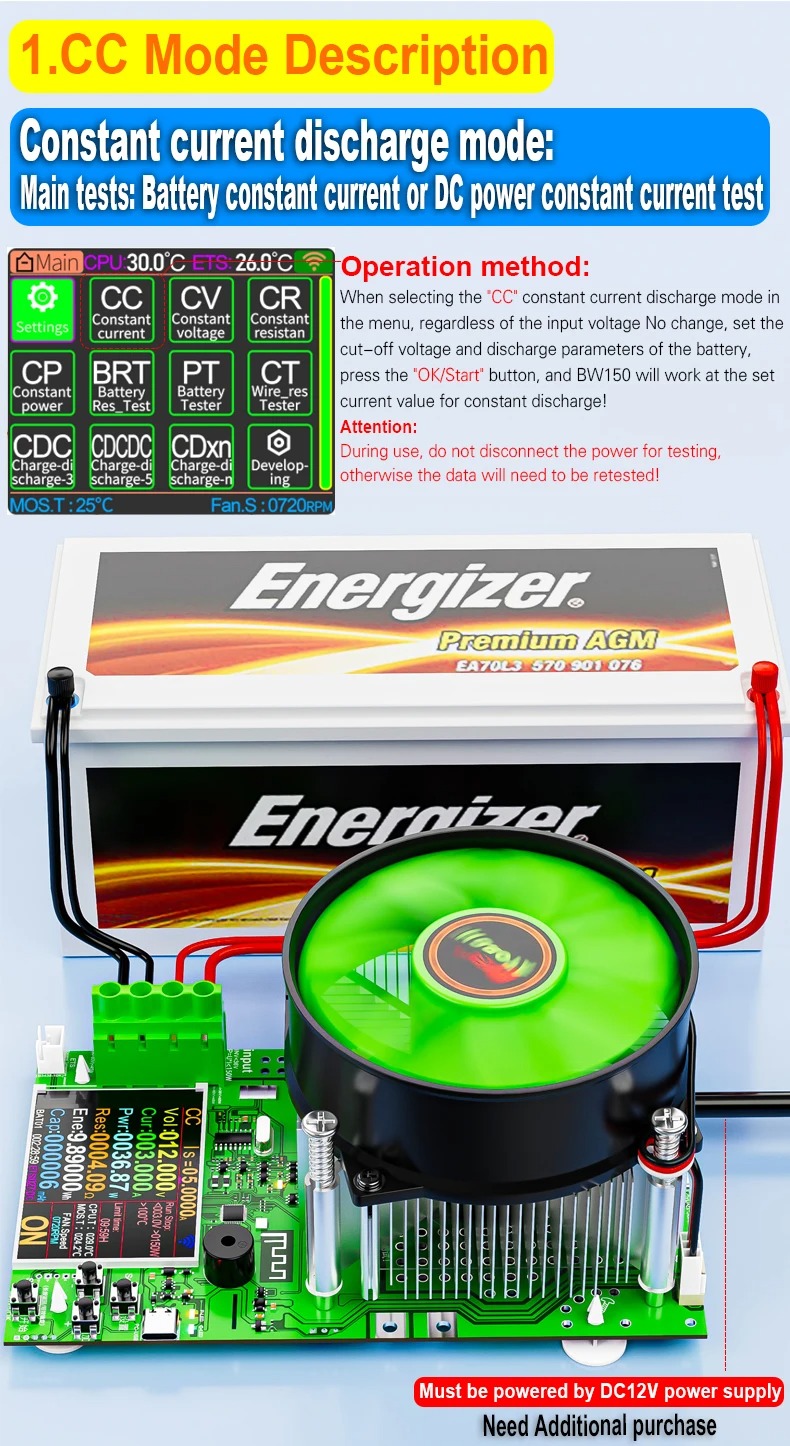

۱. حالت جریان ثابت (CC – Constant Current)

در این حالت، کاربر یک مقدار جریان ثابت (مثلاً ۰٫۵A، ۱A، ۵A، ۱۰A، تا حد مجاز) تنظیم می‌کند و ماژول BW150 با همین جریان، باتری یا منبع تغذیه را دشارژ یا تحت بار قرار می‌دهد.

BW150 مجموعه‌ی گسترده‌ای از حفاظت‌ها را در خود ادغام کرده است:

• OVP – Over Voltage Protection: جلوگیری از آسیب در ولتاژهای بالاتر از حد تنظیم‌شده.
• OCP – Over Current Protection: قطع بار در صورت تجاوز جریان از مقدار مجاز.
• OPP – Over Power Protection: جلوگیری از مصرف توان بیش از حد (۱۵۰W، ۶۰W یا ۴۵W بسته به ولتاژ).
• OTP – Over Temperature Protection: قطع خودکار بار در دمای داخلی بالاتر از ۱۰۰°C (قابل تنظیم ۵۰–۱۲۰°C).
• Protect Reverse Polarity (زیر ۱۰۰V): حفاظت در برابر اتصال معکوس ترمینال‌ها در محدوده ولتاژ مشخص.
• پشتیبانی از سنسور دمای خارجی برای نظارت بر دمای سطح باتری تحت تست.

این ترکیب حفاظتی برای کار با ولتاژ و جریان‌های بالا، خصوصاً در تست باتری خودرو و منابع تغذیه صنعتی، ضروری است.

کاربردهای پیشنهادی در فروشگاه

۱) برای مهندسان پاور و طراحان UPS

• اندازه‌گیری دقیق رفتار منابع تغذیه سوئیچینگ (۱۲V، ۲۴V، ۳۶V…) تحت بارهای مختلف.
• تست ماژول‌های UPS DC، بوست/باک، پاوربانک‌های پرقدرت و ماژول‌های شارژر لیتیوم در شرایط واقعی استفاده.
• بررسی کیفیت کابل‌ها و افت ولتاژ در پروژه‌های حساس (مثلاً تغذیه رادیوها و روترها از راه دور).

۲) برای سازندگان پک باتری ۱۸۶۵۰ و پاوربانک

• تست ظرفیت واقعی و مقاومت داخلی سلول‌های ۱۸۶۵۰ و ۲۱۷۰۰ قبل از مونتاژ پک.
• تست پک‌های ۳S/۴S/۵S/۶S بعد از مونتاژ، دشارژ کنترل‌شده تا ولتاژ امن، و محاسبه ظرفیت/انرژی نهایی.

۳) برای تعمیرکاران خودرو و برق خودرو

• ارزیابی وضعیت باتری ۱۲V (مقاومت داخلی، ولتاژ تحت بار، توان تحویلی).
• کمک به تشخیص باتری ضعیف یا خراب پیش از تعویض، و مستندسازی برای مشتری.

۴) برای آزمایشگاه‌ها و کارگاه‌های آموزشی

• استفاده به‌عنوان ابزار آموزشی برای نمایش مفاهیم توان، انرژی، مقاومت داخلی، پاسخ منبع در برابر بار و…
• اجرای آزمایش‌های کنترل‌شده روی انواع منابع تغذیه، باتری و کابل.

1. 🔹 Technical Specifications


DescriptionReport Item

User manual and software download

http://en.atorch.cn/NewsDetail.aspx?ID=84

Intelligent fan switch control, temperature intelligent speed control, extended fan life and silent design The operating logic of the intelligent start and speed regulation function of the fan:

1) After the product is powered on, it wil run. Stop rotating when the product enters standby mode

2) After 1O-60 seconds in the OFF state,the fan will stop.When the product is tested and opened, it will also rotate

3) Automatically adjust the fan speed as the temperature changes,and thefan wll also run at full speed when the temperatureis above 80 degrees.

4) Discharge>10oW or>10A, the fan automatically rotates at full speed to ensure maximum heat dissipation

5) When the temperature is still high in the OFF state,as the temperature gradually decreases,the fan sped gradually decreases

【Product Features】

This product supports 1~200V,  =1V,0.01~5A | ≥5V，0.01~25A within the maximum 150W load

Over-voltage, over-current, over-power, over-temperature protection and reverse connection protection below 100V

Support timing shutdown and specified voltage shutdown

Four-wire wiring system for more accurate capacity measurement

This product can support AA, AAA batteries with a 1.5V battery test capacity

【Parameters】

Load voltage-U: DC1V~200V

Load current-I: =1V,0.01~5A | ≥5V，0.01~25A

Load power-W:U×I≤150W(max)

Power testing range, to avoid product damage!

1. Can test a 1V battery, with a maximum current of 0.01~5A

2. Voltage < 5V, maximum detectable current of 0.01~20A

3. voltage> 5V, the maximum current that can be tested is 0.01-25A

4. Voltage < 36V, maximum testable power of 150W

5. Voltage>36V,<80V, maximum testable power of 60W

6. Voltage>80V,<200V, maximum testable power of 45W

Capacity metering range:0~999999mAh

Energy measurement range:0~999999mWh

Applicable power supply: DC12V 1A/PD12V PD voltage trigger power supply (must have a PD charger)

Wiring mode: four-wire system A+ V+ V- A-

Display mode: 2.4 inch TFT color screen

Control operation: 4x button control

Heat dissipation mode: After powering on, the fan will continue to rotate. In the OFF state, when the waiting time is reached, the fan will stop. A 60S standby time can be set in the background. The fan will not stop working while the device is in operation or standby!

Over-voltage protection: support

Overcurrent protection: support

Over power protection: Support

Over-temperature protection: the core temperature exceeds 100 ℃ to stop the load （adjustable 50~120 ℃)

Time limit discharge: Support

Specified voltage shutdown:Support

【7 test modes】Default testing function

1. Constant current mode (CC): Supported

2. Constant resistance mode (CR): Supported

3. Constant Power Mode (CP): Supported

4. Constant voltage mode (CV): Supported

5. Battery Internal Resistance Test (BRT)

6. Power test（PT）

7. Cable Internal Resistance Test (CT)

other 3 tester Modes】Adding a charging control module switch can achieve battery charging and discharging cycle testing，Supports up to 90 times cycle tests

Note: This feature requires purchasing a charging control module switch package

1.CDC mode test

2.CDCDC mode test

3.CDxn mode test(at most 90 times cycle tests)

【Online PC view】: supported (all versions support HID default PC online)

You can connect to the computer through the HID port.You can view curve data and export data such as time, voltage, current, and power

Software address download:

http://en.atorch.cn/NewsDetail.aspx?ID=84

Support for Win7 and Win10 systems

【Online Phone view】: Support for Android phones, Apple APP online testing

You can connect to the mobile Phone through Bluetooth module.You can view curve data and export data such as time, voltage, current, and power

Software address download:

1, IOS APP: search E_test on iphone APP store to download

2. Android APP: search E-test at Google play to down load or https://www.mediafire.com/file/0jiio43c0vuu1wx/U_Meter-Phone_mobile.apk/file

Supports Android 5.0 above and iOS 8.0 above systems!

Note:Some phones have incompatible apps (Samsung), please switch to another phone for pairing and online connection!

Attention:

This product does not provide a power adapter and requires self powering. You can use the following three methods to power it

【Restore factory settings.】

①Device power ON

②Long press the Start button to enter the device background

③Select Factory reset

④.Long press the Start button to Return to the main testing interface

【Test external temperature】: supported

Supports external temperature detection, and the thin film temperature probe can detect battery temperature!

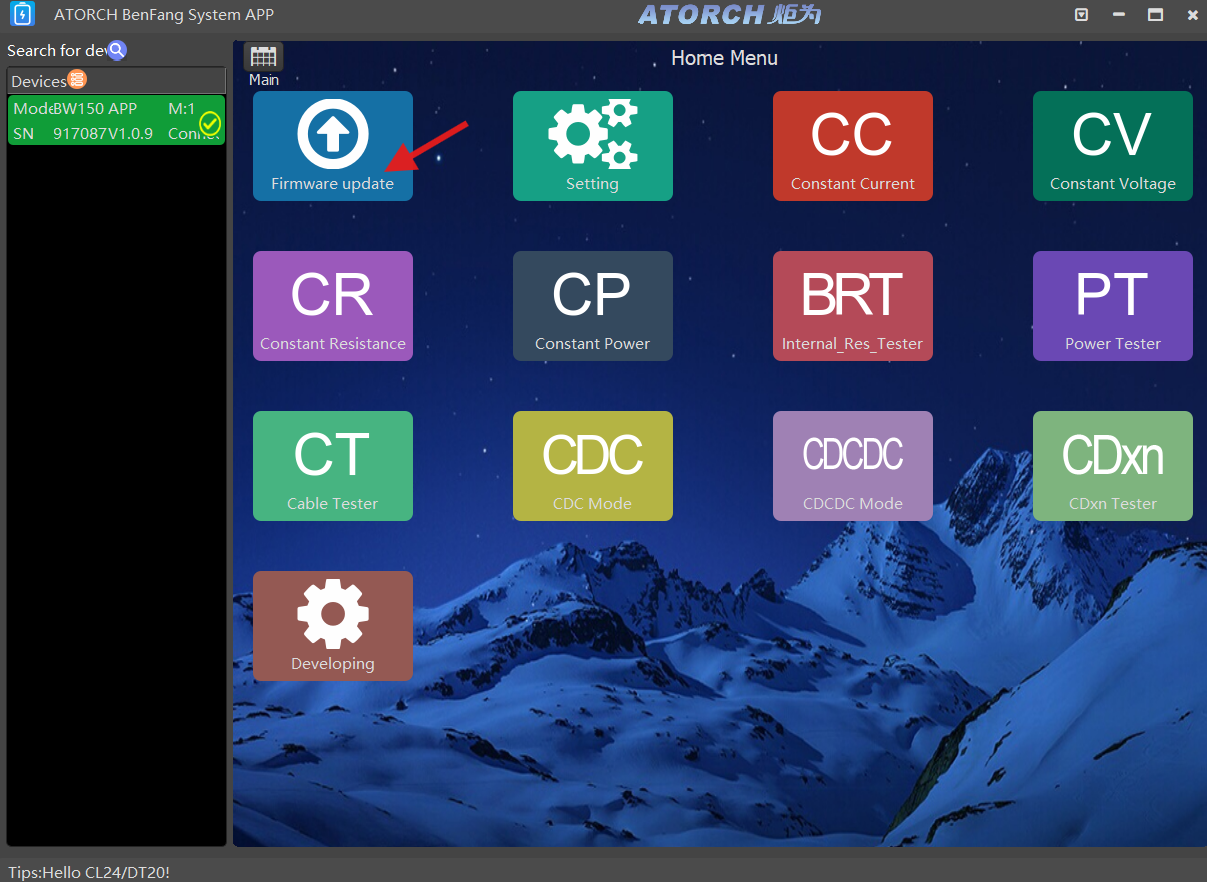

Supports two remote firmware upgrades

1. Computer firmware upgrade (all versions support HID default PC firmware upgrade)

2. WIFI remote firmware upgrade (Need purchasing a WiFi module to support remote firmware upgrade)

Product List 1

1.BW150 150W CNC electronic load  x1

2.4 interface adapter X1

3.Temperature probe x1

4.10A crocodile clip experience testing line x1

5.PC computer online line x1

Product List 2

1.BW150 150W CNC electronic load  x1

2.high voltage trriger board X1

3.4 interface adapter X1

4.Temperature probe x1

5.10A crocodile clip experience testing line x1

6.PC computer online line x1

Product List 3

1.BW150 150W CNC electronic load  x1

2.4 interface adapter X1

3.Temperature probe x1

4.10A crocodile clip experience testing line x1

5.PC computer online line x1

6.battery test box  x1

7.charging control switch  x1

8.high voltage trriger board X1

Product List 4

1.BW150 150W CNC electronic load  x1

2.4 interface adapter X1

3.Temperature probe x1

4.10A crocodile clip experience testing line x1

5.PC computer online line x1

6.battery test box  x1

7.charging control switch  x1

8.high voltage trriger board X1

9.20A high current universal active battery testing fixture X1

About SOFTWARE QUESTIONS:

1. The APP crashes on my PC, what is the problem ?

A: For PC software, because there may be  incompatibilities problems, please download first before buying , if you can download and install, you can place order, or else  do not buying. If you don't test the PC software and APP function before buying and find that the products works fine except the PC software, we refuse to refund.For PC software, it only support win 7 and Win 10 above for now.

2. Why are there _BLE and _SPP modes and which one to choose?

A：Our APP adopts the latest connection technology, please do not pair in Bluetooth mode, directly click on the E-test (Android APP name) APP provided by us, click the Bluetooth symbol, E_test (Apple APP) select the _BLE Bluetooth name to proceed connect, that's it ok!

_BLE:is connected in mobile mode

_SPP:is connected in PC computer mode

3.What is the computer pairing password?

A：Password is "0000" or "1234"

4.Does it support WIFI mode?

ASupport,  Need to purchase WiFi module，connected via wireless mode！

5.Why only supports 2.4G ntworks and not 5G?

A: Yes, only supports 2.4G networks

نحوه راه‌اندازی و اتصال (گام‌به‌گام)

1. تأمین تغذیه ماژول
   • آداپتور ۱۲V 1A را به ورودی تغذیه BW150 وصل کنید، یا از خروجی ۱۲V PD با تریگر مناسب استفاده نمایید.
2. اتصال منبع تحت تست (باتری یا پاور)
   • از ترمینال‌های A+/A- برای مسیر جریان و V+/V- برای مسیر سنجش ولتاژ استفاده کنید.
   • برای دقت بالاتر، V+ و V- را تا حد امکان نزدیک به ترمینال واقعی باتری یا منبع متصل نمایید.
3. انتخاب مود و تنظیم پارامترها
   • با کلیدهای روی پنل، مد CC، CR، CP، BRT، CT و… را بسته به نوع تست انتخاب کنید.
   • جریان، ولتاژ قطع، زمان حداکثر تست و توان هدف را تنظیم نمایید.
4. اجرای تست و مانیتورینگ
   • تست را شروع کرده و مقادیر لحظه‌ای را روی نمایشگر دنبال کنید.
   • در صورت اتصال به WiFi و اپ Tuya، نمودار و داده‌ها در گوشی نیز در دسترس هستند.
5. تحلیل نتایج
   • پس از پایان تست، ظرفیت، انرژی، مقاومت داخلی و سایر پارامترها روی نمایشگر و اپ ثبت شده‌اند.
   • بر اساس این داده‌ها می‌توان درباره سلامت باتری، کیفیت منبع تغذیه یا کابل تصمیم‌گیری کرد.

ادامه از تب مشخصات و بررسی همین محصول :...........

۱. حالت جریان ثابت (CC – Constant Current)

تعریف فنی

در حالت جریان ثابت، بار الکترونیکی طوری کنترل می‌شود که جریان کشیده‌شده از منبع، تقریباً ثابت بماند؛ یعنی مستقل از تغییرات ولتاژ، دستگاه تلاش می‌کند همان جریان تنظیم‌شده (مثلاً ۱ آمپر یا ۵ آمپر) را بگیرد تا وقتی که به محدودیت توان، ولتاژ حداقلی یا محدودیت ایمنی برسد.
این مود برای تست ظرفیت باتری، تست رفتار منبع تغذیه زیر جریان مشخص و بررسی حفاظت‌های جریان بسیار متداول است.

سناریوی عملی

فرض کن می‌خواهی ظرفیت واقعی یک سلول ۱۸۶۵۰ را تست کنی:

• سلول را به BW150 وصل می‌کنی (۴‑Wire برای دقت بهتر).
• در مود CC، جریان دشارژ را روی ۱A و ولتاژ قطع را روی ۳٫۰V تنظیم می‌کنی.
• تست را شروع می‌کنی؛ دستگاه در تمام مدت تقریباً ۱A از سل می‌کشد تا ولتاژ به ۳V برسد.
• در پایان، ظرفیت mAh و انرژی mWh روی نمایشگر نشان داده می‌شود.

نتیجه: مثلاً ۲۴۵۰mAh به جای ۲۶۰۰mAh اسمی؛ می‌توانی تصمیم بگیری این سل را برای پک UPS ۳S استفاده کنی یا نه.

۲. حالت مقاومت ثابت (CR – Constant Resistance)

تعریف فنی

در مود مقاومت ثابت، بار الکترونیکی مانند یک مقاومت قابل‌برنامه‌ریزی رفتار می‌کند.
کنترل‌گر داخلی دائماً ولتاژ ورودی را اندازه‌گیری و جریان را طوری تنظیم می‌کند که نسبت V/IV/I برابر مقدار مقاومتی باشد که تنظیم کرده‌ای (مثلاً ۱۰Ω). یعنی دستگاه سعی می‌کند قانون اهم I=V/RI=V/R را دقیقاً شبیه‌سازی کند.

سناریوی عملی

می‌خواهی ببینی یک منبع تغذیه ۱۲V سوئیچینگ، وقتی روی آن بار شبیه یک مقاومت ۱۰Ω بسته می‌شود، چگونه رفتار می‌کند:

• BW150 را در مود CR قرار می‌دهی، مقاومت معادل را روی ۱۰Ω تنظیم می‌کنی.
• منبع ۱۲V را وصل می‌کنی؛ بار جریان I≈12/10=1.2AI≈12/10=1.2A می‌کشد.
• اگر ولتاژ منبع بالا/پایین شود، جریان متناسب با آن تغییر می‌کند، اما نسبت V/I تقریباً روی ۱۰Ω ثابت می‌ماند.

این حالت برای شبیه‌سازی بارهای مقاومتی (هیتر، لامپ، مقاومت سیمی) و بررسی پایداری منبع در برابر آن مفید است.

۳. حالت توان ثابت (CP – Constant Power)

تعریف فنی

در مود توان ثابت، بار الکترونیکی تلاش می‌کند توان مصرفی را روی یک مقدار ثابت نگه دارد؛ یعنی حاصل‌ضرب ولتاژ در جریان P=V×IP=V×I روی مقدار تنظیم‌شده (مثلاً ۵۰W یا ۱۰۰W) می‌ماند.
هرگاه ولتاژ تغییر کند، دستگاه جریان را طوری تنظیم می‌کند که توان تقریباً ثابت بماند.

سناریوی عملی

می‌خواهی در طراحی یک پنل خورشیدی ۱۲V ببینی آیا مبدل DC‑DC تو می‌تواند در توان ثابت ۵۰W پایدار کار کند:

• پنل خورشیدی + مبدل را به BW150 وصل می‌کنی.
• مود CP را انتخاب و توان را روی ۵۰W تنظیم می‌کنی، ولتاژ قطع را مثلاً روی ۱۰V می‌گذاری.
• در طول تست، اگر ولتاژ خروجی کمی بالا برود، بار جریان را کم می‌کند و بالعکس، تا توان نزدیک ۵۰W بماند.

این حالت برای شبیه‌سازی مصرف‌کننده‌هایی که تقریباً رفتار توان ثابت دارند (برخی درایورها، شارژرهای خاص، اینورترها) و برای تست پایداری منابع مفید است.

۴. حالت ولتاژ ثابت (CV – Constant Voltage)

تعریف فنی

در مود ولتاژ ثابت، بار الکترونیکی مانند یک کلمپ‌کننده ولتاژ عمل می‌کند؛ ولتاژ روی ترمینال ورودی را روی مقدار تنظیم‌شده نگه می‌دارد، در حالی که جریان را متناسب با شرایط منبع تنظیم می‌کند.
در عمل، این مود در بارهای الکترونیکی کمتر استفاده‌ی مستقل دارد و معمولاً همراه با CC/CP/CR برای جلوگیری از عبور از یک ولتاژ مرجع به‌عنوان محدودکننده استفاده می‌شود.

سناریوی عملی

فرض کن داری منبع ۴۸V را تست می‌کنی و نمی‌خواهی ولتاژ در هر شرایطی از ۴۸V بالاتر برود:

• مود اصلی را روی CC مثلاً ۲A قرار می‌دهی.
• مود CV را روی ۴۸V فعال می‌کنی (در بعضی دستگاه‌ها به‌صورت +CV کنار مود اصلی می‌آید).
• اگر منبع در حین تست تمایل داشته باشد ولتاژ را بالاتر ببرد، بار به‌صورت خودکار در محدوده ۴۸V ولتاژ را clamp می‌کند و جریان را تنظیم می‌کند.

این کار از آسیب‌دیدن مدارات بعدی در آزمایش جلوگیری می‌کند و رفتار منبع در لبه‌ی ولتاژ مجاز را نشان می‌دهد.

۵. تست مقاومت داخلی باتری (BRT – Battery Internal Resistance Test)

تعریف فنی

مقاومت داخلی باتری (R_int) نشان می‌دهد باتری در برابر عبور جریان چه‌قدر درونی افت ولتاژ ایجاد می‌کند؛ هرچه این مقاومت بیشتر باشد، باتری زیر بار بیشتر افت ولتاژ می‌کند و توان لحظه‌ای کمتری می‌تواند بدهد.
در بارهای الکترونیکی مانند BW150، معمولاً روش DC یا پالس به‌کار می‌رود: یک جریان پله‌ای روی باتری اعمال و اختلاف ولتاژ قبل و بعد از پله اندازه‌گیری می‌شود، سپس از رابطه R=ΔV/ΔIR=ΔV/ΔI مقاومت داخلی تخمین زده می‌شود.

سناریوی عملی

باتری خودرو ۱۲V در دست داری و می‌خواهی بدانی هنوز سالم است یا نه:

• باتری را به دستگاه وصل می‌کنی و وارد مود BRT می‌شوی.
• دستگاه یک جریان تست (مثلاً چند آمپر) را برای زمان کوتاهی اعمال می‌کند و افت ولتاژ لحظه‌ای را اندازه می‌گیرد.
• سپس مقاومت داخلی را مثلاً ۸mΩ یا ۲۰mΩ نمایش می‌دهد.

اگر باتری نو مشابه حدود ۵mΩ باشد و باتری فعلی ۲۰mΩ، یعنی مقاومت داخلی چهار برابر شده؛ طبق راهنماها، این افزایش قابل توجه نشانه‌ی پیری و ضعف باتری است و بهتر است تعویض شود.

برای سلول‌های ۱۸۶۵۰ هم همین منطق را داری: سلولی با R_int بالاتر، زیر بار ۲–۳A افت ولتاژ بیشتری دارد، گرم‌تر می‌شود و برای پک‌های پرجریان نامناسب است.

۶. تست توان (PT – Power Test)

تعریف فنی

در مود PT، تمرکز روی اندازه‌گیری و مانیتورینگ توان خروجی منبع در طول زمان است؛ بار می‌تواند در یکی از مودهای اصلی (مثلاً CC یا CP) کار کند اما دستگاه به‌طور ویژه توان لحظه‌ای، توان ماکزیمم و رفتار توان در طول تست را ثبت و نمایش می‌دهد.
این مود برای ارزیابی واقعی «چند وات» بودن یک منبع یا باتری تحت شرایط مشخص به‌کار می‌رود.

سناریوی عملی

می‌خواهی ببینی پاوربانک ۲۰۰۰۰mAh که روی جعبه نوشته ۲۲٫۵W، واقعاً می‌تواند این توان را با ثبات تحویل بدهد:

• پاوربانک را روی خروجی ۵V یا ۹V قرار می‌دهی.
• BW150 را در مود PT و همراه با CC مثلاً روی ۲A در ۵V (حدود ۱۰W) تنظیم می‌کنی، یا CP را روی ۱۵W تنظیم می‌کنی.
• تست را برای مدت ۳۰–۶۰ دقیقه اجرا می‌کنی؛ دستگاه نمودار توان، افت یا پیک‌های آن را نشان می‌دهد.

اگر پاوربانک بعد از چند دقیقه توان را کاهش دهد یا ولتاژ بیفتد، در نمودار PT واضح مشخص می‌شود که توان واقعی کمتر از ادعای سازنده است.

۷. تست مقاومت داخلی کابل (CT – Cable Internal Resistance Test)

تعریف فنی

کابل‌های USB و DC در جریان بالا افت ولتاژ ایجاد می‌کنند؛ این افت ناشی از مقاومت اهمی سیم‌ها و کانتکت‌هاست. در مود CT، بار الکترونیکی با اعمال جریان مشخص، ولتاژ دو سر کابل را اندازه‌گیری و از رابطه‌ی R_cable=ΔV/IR_cable=ΔV/I مقاومت داخلی کابل را تخمین می‌زند.
هرچه این مقاومت بیشتر باشد، افت ولتاژ در جریان‌های بالا بیشتر است و در شارژ سریع یا تغذیه روترها مشکل ایجاد می‌شود.

سناریوی عملی

دو کابل USB‑C داری و می‌خواهی بدانی کدام‌یک برای استفاده با ماژول UPS روتر بهتر است:

• شارژر ۵V یا ۹V را به ورودی، و BW150 را به سمت دیگر کابل وصل می‌کنی.
• مود CT را فعال و جریان تست را مثلاً روی ۳A تنظیم می‌کنی.
• دستگاه ولتاژ سمت شارژر و ولتاژ سمت بار را می‌سنجد، اختلاف را حساب کرده و مقاومت کابلی را مثلاً ۰٫۰۸Ω و ۰٫۲۵Ω نشان می‌دهد.

کابلی که مقاومت پایین‌تری دارد، در ۳A افت ولتاژ کمتری (مثلاً ۰٫۲۴V بجای ۰٫۷۵V) ایجاد می‌کند و برای تغذیه روتر یا شارژ سریع بسیار مناسب‌تر است؛ همین تست ساده خیلی از مشکلات «شارژ کند» یا «ریست شدن روتر در جریان بالا» را ریشه‌ای تشخیص می‌دهد.
