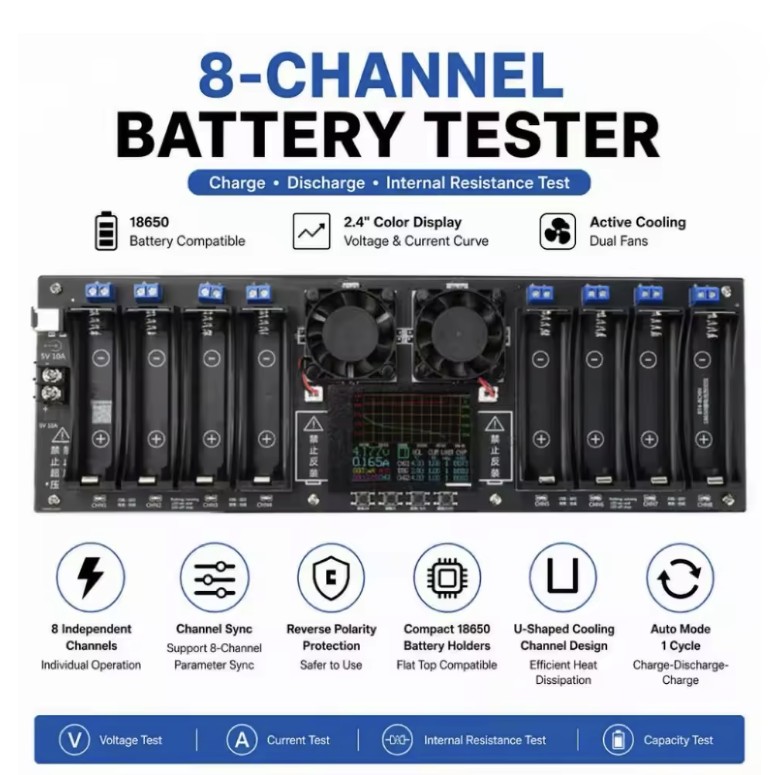

تستر و شارژر باتری لیتیومی ۱۸۶۵۰، ۸ کانال مستقل، نمایشگر رنگی ۲٫۴ اینچی، نمودار فعال شارژ و دشارژ

مشخصات :

• تعداد کانال‌ها: ۸ کانال مستقل
• عملکرد کانال‌ها: کاملاً مستقل و بدون تأثیر متقابل
• ولتاژ کاری: ۵ ولت DC
• جریان ورودی موردنیاز: ۱۰ آمپر
• منبع تغذیه: بدون آداپتور و منبع تغذیه
• رابط تغذیه: سوکت DC سایز ۵٫۵ و نقاط لحیم مثبت و منفی
• محافظت ورودی: دارای محافظت در برابر اتصال معکوس
• حداکثر جریان شارژ هر کانال: حدود ۱ آمپر
• حداکثر جریان دشارژ هر کانال: حدود ۱ آمپر
• نوع دشارژ: غیرثابت
• ولتاژ‌های قابل تنظیم پایان شارژ: ۳٫۷، ۳٫۸، ۳٫۹، ۴٫۰، ۴٫۱ و ۴٫۲ ولت
• ولتاژ شارژ مجدد: از ۳٫۰ تا ۴٫۲ ولت در ۱۳ مرحله
• جریان پایان شارژ: ۱۰۰، ۲۰۰ و ۳۰۰ میلی‌آمپر
• ولتاژ پایان دشارژ: از ۲٫۰ تا ۳٫۶ ولت در ۱۷ مرحله
• زمان استراحت بین مراحل: قابل تنظیم از ۱ تا ۵ دقیقه
• حالت‌های کاری: خودکار، شارژ، دشارژ و فعال‌سازی
• شارژ و دشارژ خودکار: پشتیبانی از یک چرخه شارژ، دشارژ و شارژ مجدد
• نمایش وضعیت: نمایش وضعیت هر ۸ کانال روی یک صفحه
• نمایش جزئیات هرکانال: دارد
• نمایش نمودار: نمایش نمودار شارژ و دشارژ هر کانال
• نمایش لحظه‌ای: نمایش ولتاژ و جریان به‌صورت لحظه‌ای
• اندازه‌گیری مقاومت داخلی: دارد
• روش اندازه‌گیری مقاومت داخلی: روش دو سیمه DC
• کاربرد اندازه‌گیری مقاومت داخلی: مناسب برای مقایسه و دسته‌بندی باتری‌های هم‌نوع

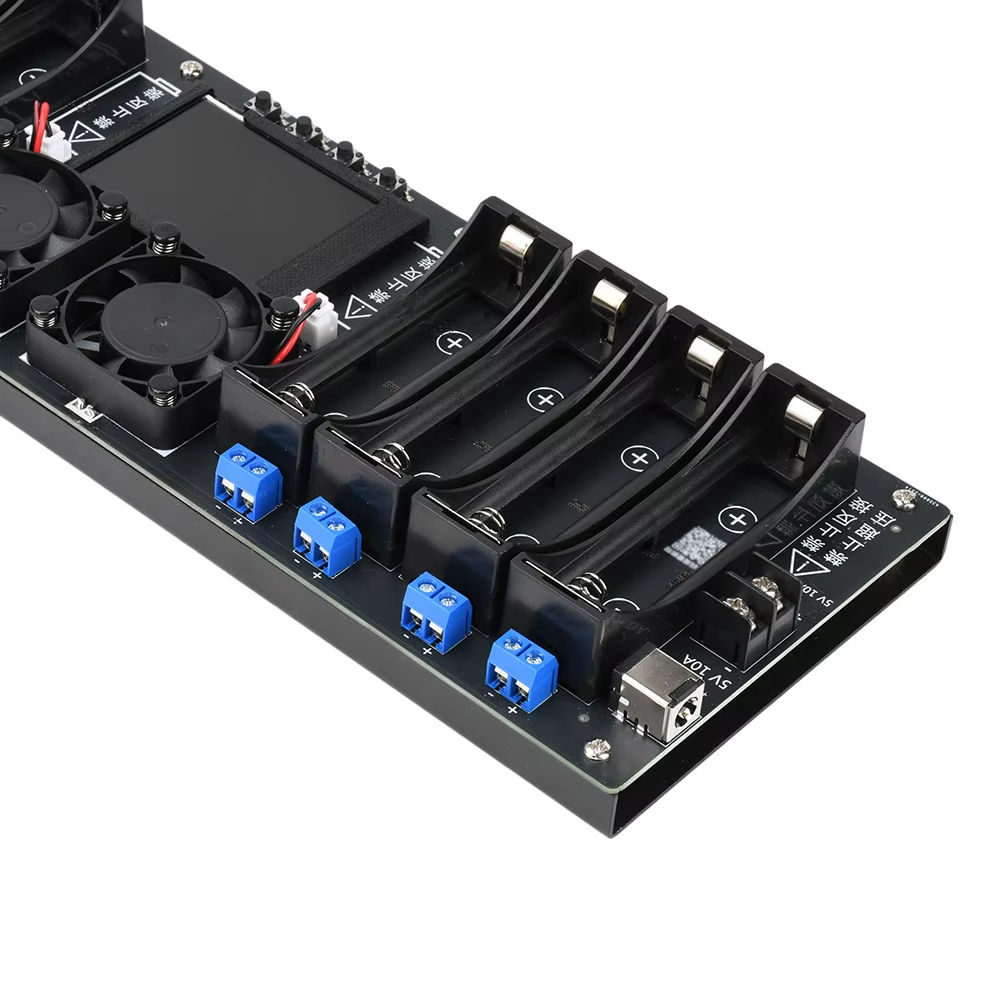

• نوع هولدر باتری: هولدر جمع‌وجور باتری ۱۸۶۵۰
• پشتیبانی از باتری تخت: دارد
• آزمایش باتری خارجی: دارد
• اتصال باتری خارجی: از طریق ترمینال دوپین
• استفاده هم‌زمان از هولدر و ترمینال خارجی: امکان‌پذیر نیست
• سیستم خنک‌کاری: خنک‌کاری فعال با فن
• محافظت حرارتی: دارای محافظت در برابر افزایش دما
• محافظت باتری: محافظت در برابر اتصال معکوس باتری
• حالت فعال‌سازی باتری: دارد
• توقف خودکار در حالت فعال‌سازی: ندارد
• ابعاد محصول: ۳۷×۱۱۰×۳۱۰ میلی‌متر
• ابعاد بسته‌بندی: ۶۰×۱۱۲×۳۳۵ میلی‌متر
• پشتیبانی از زبان انگلیسی : دارد

حالت‌های کاری دستگاه

۱. حالت خودکار

در این حالت، برنامه به ترتیب زیر اجرا می‌شود:

1. شارژ باتری از شروع برنامه تا رسیدن ولتاژ به مقدار تعیین‌شده، معمولاً ۴٫۲ ولت.
2. زمانی که جریان شارژ به مدت ۳۰ ثانیه کمتر از جریان پایان شارژ شود، مرحله شارژ اول تمام می‌شود.
3. دستگاه وارد حالت انتظار می‌شود؛ در این مرحله باتری نه شارژ و نه دشارژ می‌شود.
4. سپس باتری مطابق ولتاژ توقف تعیین‌شده، دشارژ می‌شود.
5. هنگامی که ولتاژ باتری به مدت ۱۰ ثانیه کمتر از ولتاژ توقف دشارژ باشد، مرحله دشارژ پایان می‌یابد.
6. دستگاه دوباره وارد حالت انتظار می‌شود.
7. شارژ مجدد آغاز می‌شود و ولتاژ توقف آن طبق مقدار تنظیم‌شده برای شارژ مجدد خواهد بود.
8. اگر ولتاژ شارژ مجدد روی ۴٫۲ ولت تنظیم شده باشد، زمانی که جریان شارژ به مدت ۳۰ ثانیه کمتر از جریان پایان شارژ شود، برنامه به پایان می‌رسد.
9. اگر ولتاژ شارژ مجدد کمتر از ۴٫۲ ولت تنظیم شده باشد، با رسیدن ولتاژ باتری به مقدار تعیین‌شده، برنامه پایان می‌یابد.

در پایان شارژ مجدد، عملکرد حالت خودکار به‌طور کامل متوقف می‌شود.

۲. حالت شارژ

در این حالت، دستگاه باتری را تا ولتاژ شارژ تعیین‌شده شارژ می‌کند.

• ولتاژ شارژ معمولاً روی ۴٫۲ ولت تنظیم می‌شود.
• اگر جریان شارژ به مدت ۳۰ ثانیه کمتر از جریان پایان شارژ باشد، برنامه تمام می‌شود.
• اگر ولتاژ شارژ کمتر از ۴٫۲ ولت تنظیم شده باشد، با رسیدن ولتاژ باتری به مقدار تعیین‌شده، شارژ پایان می‌یابد.

۳. حالت دشارژ

در این حالت، دستگاه باتری را با بار داخلی دشارژ می‌کند.

• دشارژ از زمان شروع برنامه آغاز می‌شود.
• هنگامی که ولتاژ باتری به مدت ۱۰ ثانیه پایین‌تر از ولتاژ توقف دشارژ قرار گیرد، برنامه پایان می‌یابد.
• جریان دشارژ هر کانال حداکثر حدود ۱ آمپر و غیرثابت است.

۴. حالت فعال‌سازی

این حالت برای استفاده تخصصی طراحی شده است.

• دستگاه با ولتاژ توقف شارژ تعیین‌شده، باتری را به‌صورت اجباری شارژ می‌کند.****
• در این حالت، توقف خودکار انجام نمی‌شود.****
• کاربر باید در تمام مدت کنار دستگاه حضور داشته باشد.****
• پایان کار باید به‌صورت دستی انجام شود.****
• استفاده نادرست از این حالت می‌تواند به باتری آسیب بزند یا خطر ایجاد کند .*****

تنظیمات شارژ

ولتاژ پایان شارژ

ولتاژ پایان شارژ در ۶ سطح قابل تنظیم است:

• ۳٫۷ ولت
• ۳٫۸ ولت
• ۳٫۹ ولت
• ۴٫۰ ولت
• ۴٫۱ ولت
• ۴٫۲ ولت

ولتاژ پایان شارژ مجدد

ولتاژ توقف شارژ مجدد در ۱۳ سطح قابل تنظیم است:

۳٫۰، ۳٫۱، ۳٫۲، ۳٫۳، ۳٫۴، ۳٫۵، ۳٫۶، ۳٫۷، ۳٫۸، ۳٫۹، ۴٫۰، ۴٫۱ و ۴٫۲ ولت.

جریان پایان شارژ

جریان پایان شارژ در سه مقدار قابل تنظیم است:

• ۱۰۰ میلی‌آمپر
• ۲۰۰ میلی‌آمپر
• ۳۰۰ میلی‌آمپر

ولتاژ پایان دشارژ

ولتاژ توقف دشارژ در ۱۷ سطح قابل تنظیم است:

۲٫۰، ۲٫۱، ۲٫۲، ۲٫۳، ۲٫۴، ۲٫۵، ۲٫۶، ۲٫۷، ۲٫۸، ۲٫۹، ۳٫۰، ۳٫۱، ۳٫۲، ۳٫۳، ۳٫۴، ۳٫۵ و ۳٫۶ ولت.

زمان انتظار

زمان استراحت یا انتظار بین مراحل شارژ و دشارژ از ۱ تا ۵ دقیقه قابل تنظیم است.

قابلیت‌های نمایش و اندازه‌گیری

• نمایش وضعیت هر ۸ کانال روی یک صفحه.
• نمایش جزئیات مربوط به هر کانال به‌صورت جداگانه.

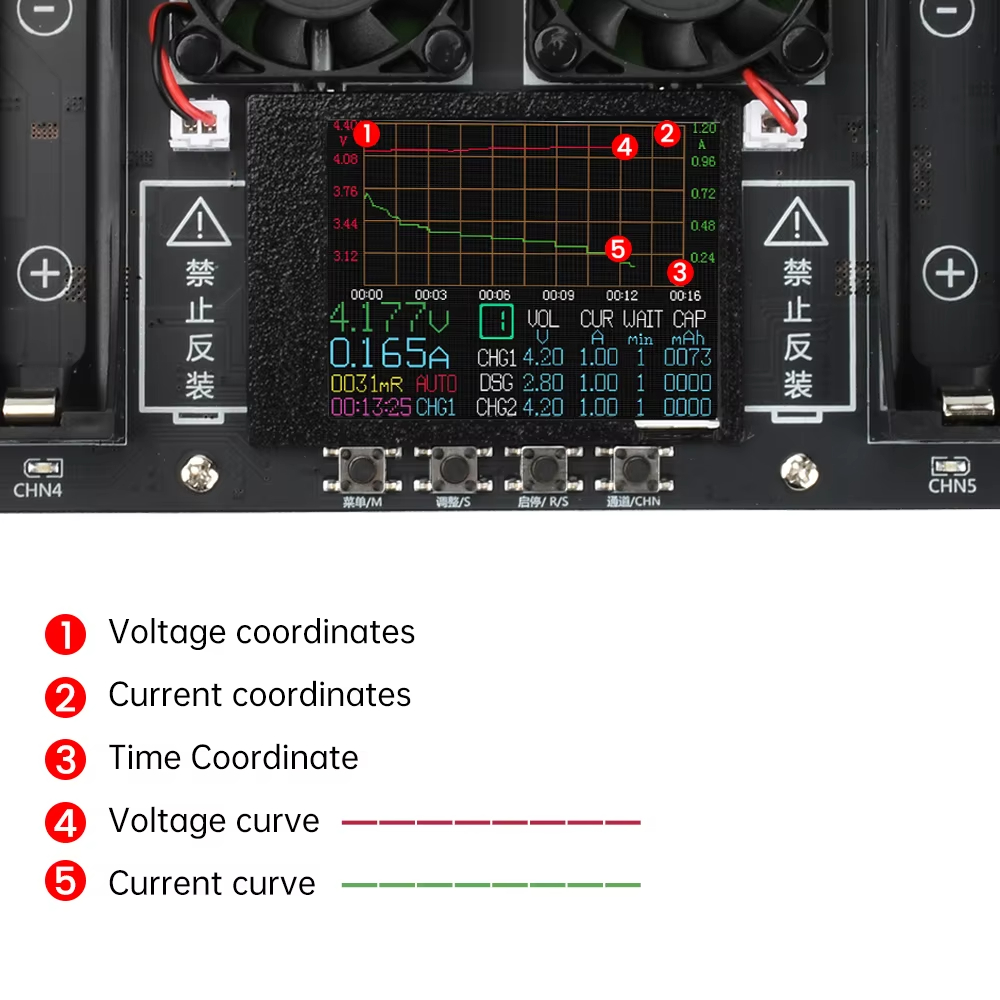

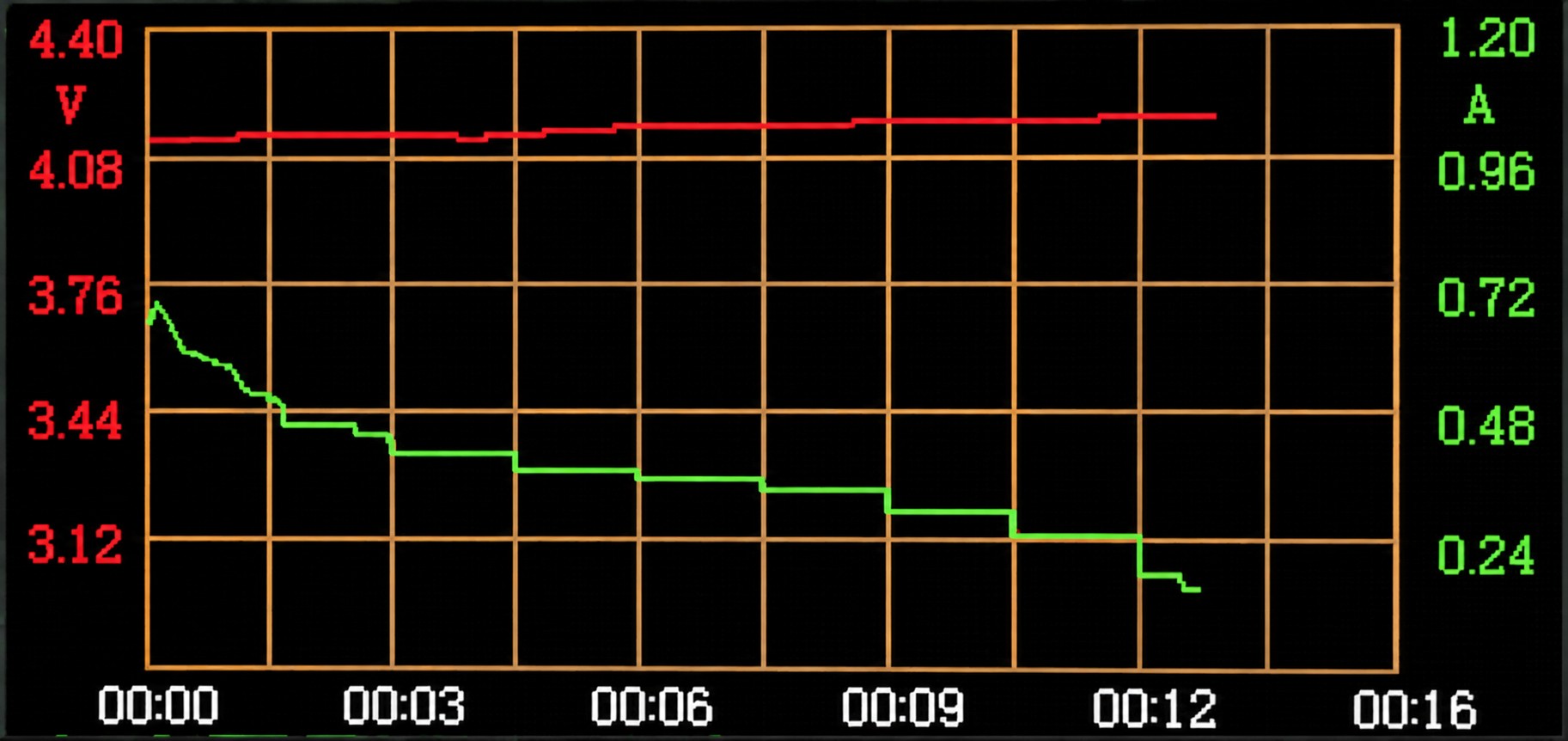

• نمایش نمودار شارژ و دشارژ هر کانال.
• نمایش لحظه‌ای ولتاژ و جریان.
• نمایش منحنی تغییرات ولتاژ و جریان.
• اندازه‌گیری مقاومت داخلی باتری با روش دو سیمه DC.
• امکان مقایسه و دسته‌بندی باتری‌های یکسان یا متعلق به یک سری تولید.

  اندازه‌گیری مقاومت داخلی با روش دو سیمه بیشتر برای مقایسه باتری‌های هم‌نوع و هم‌سری مناسب است .

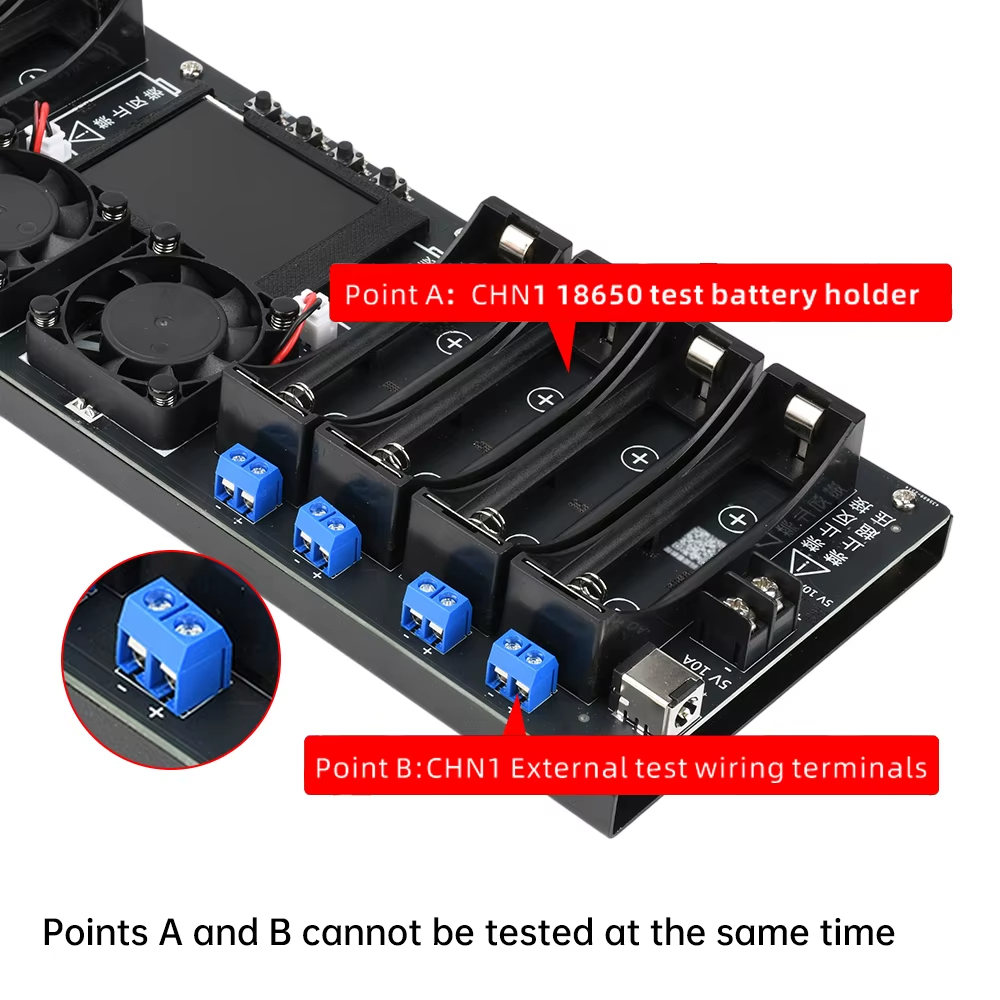

آزمایش با باتری خارجی

دستگاه از آزمایش باتری خارجی نیز پشتیبانی می‌کند.

• باتری خارجی می‌تواند از طریق ترمینال دوپین متصل و دشارژ شود.
• در هر لحظه، هر کانال فقط امکان انجام یک آزمایش را دارد.
• در یک کانال نمی‌توان هم‌زمان از هولدر باتری و ورودی باتری خارجی استفاده کرد.
• باید یکی از دو روش، یعنی هولدر داخلی یا ترمینال باتری خارجی، انتخاب شود.

حفاظت‌های دستگاه

• محافظت در برابر اتصال معکوس منبع تغذیه.
• محافظت در برابر اتصال معکوس باتری.
• سیستم خنک‌کاری فعال با فن.
• محافظت در برابر افزایش بیش‌ازحد دما.

با وجود این حفاظت‌ها، اتصال صحیح قطب‌های مثبت و منفی ضروری است و نباید ولتاژی بیشتر از ۵ ولت به ورودی دستگاه اعمال شود.

نکته مهم

این دستگاه برای شارژ، دشارژ، بررسی منحنی عملکرد و مقایسه باتری‌های لیتیومی طراحی شده است. با توجه به جریان شارژ حدود ۱ آمپر در هر کانال، منبع تغذیه ۵ ولت باید توان کافی برای کار هم‌زمان ۸ کانال را داشته باشد. همچنین در حالت فعال‌سازی، باتری را بدون توقف خودکار شارژ می‌کند؛ بنابراین استفاده از این حالت نیازمند نظارت مستقیم و رعایت اصول ایمنی است.

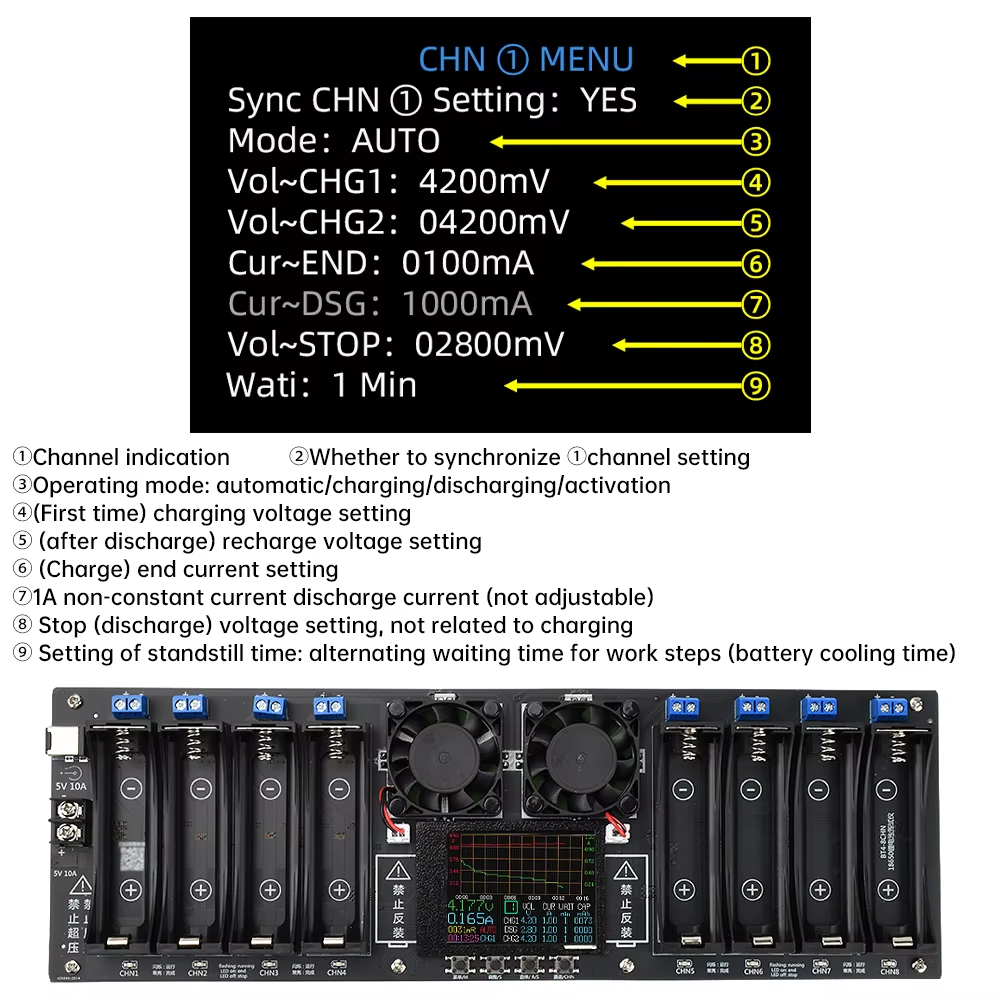

⬆️در توضیح تصویر بالا

1. CHN ① MENU
   یعنی منوی کانال شماره ۱.
2. Sync CHN ① Setting: YES
   یعنی تنظیمات کانال ۱ با کانال‌های دیگر همگام (Sync) شود.
3. Mode: AUTO
   حالت کار دستگاه روی خودکار است. حالت‌های دیگر طبق توضیح تصویر شامل شارژ، دشارژ و فعال‌سازی هستند.
4. Vol~CHG1: 4200 mV
   ولتاژ شارژ اولیه: ۴۲۰۰ میلی‌ولت = ۴٫۲۰ ولت.
5. Vol~CHG2: 04200 mV
   ولتاژ شارژ مجدد، بعد از دشارژ: ۴٫۲۰ ولت.
6. Cur~END: 0100 mA
   جریان پایان شارژ: ۱۰۰ میلی‌آمپر. یعنی وقتی جریان شارژ به این مقدار برسد، دستگاه شارژ را به‌عنوان پایان‌یافته در نظر می‌گیرد.
7. Cur~DSG: 1000 mA
   جریان دشارژ ثابت: ۱ آمپر. طبق متن، این مقدار قابل تنظیم نیست.
8. Vol~STOP: 02800 mV
   ولتاژ توقف دشارژ: ۲۸۰۰ میلی‌ولت = ۲٫۸۰ ولت. وقتی ولتاژ باتری به این مقدار برسد، دشارژ متوقف می‌شود.
9. Wait: 1 Min
   زمان انتظار بین مراحل کاری: ۱ دقیقه؛ این فاصله برای خنک شدن باتری/دستگاه هم در نظر گرفته شده است.

می توان این تنظیمات رو برای هر کانال به صورت مستقل تنظیم نمود .

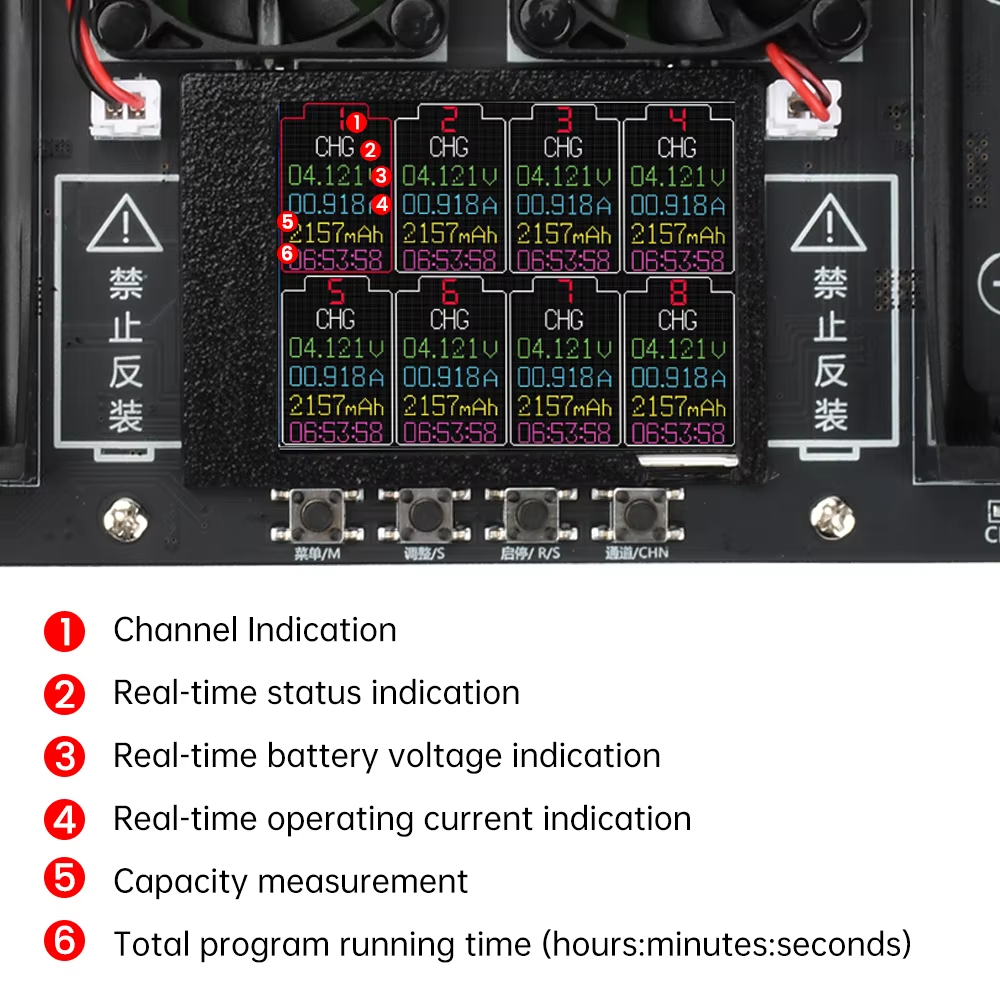

⬆️در توضیح تصویر بالا

برای هر کانال، مثلاً کانال ۱

• ① Channel Indication — CH1
  شماره کانال است؛ یعنی باتری شماره ۱.
• ② CHG
  وضعیت فعلی باتری است. CHG یعنی در حال شارژ شدن.
• ③ 04.121 V
  ولتاژ لحظه‌ای باتری: ۴٫۱۲۱ ولت.
• ④ 00.918 A
  جریان لحظه‌ای شارژ: ۰٫۹۱۸ آمپر، یعنی حدود ۹۱۸ میلی‌آمپر.
• ⑤ 2157 mAh
  مقدار ظرفیت/بار الکتریکی که دستگاه تا آن لحظه در این سیکل اندازه‌گیری کرده: ۲۱۵۷ میلی‌آمپرساعت.
  نکته مهم: این عدد لزوماً به معنی ظرفیت واقعی باتری نیست؛ بستگی دارد دستگاه در چه مرحله‌ای از سیکل شارژ/دشارژ باشد.
• ⑥ 06:53:58
  مدت زمان اجرای برنامه است: ۶ ساعت، ۵۳ دقیقه و ۵۸ ثانیه.

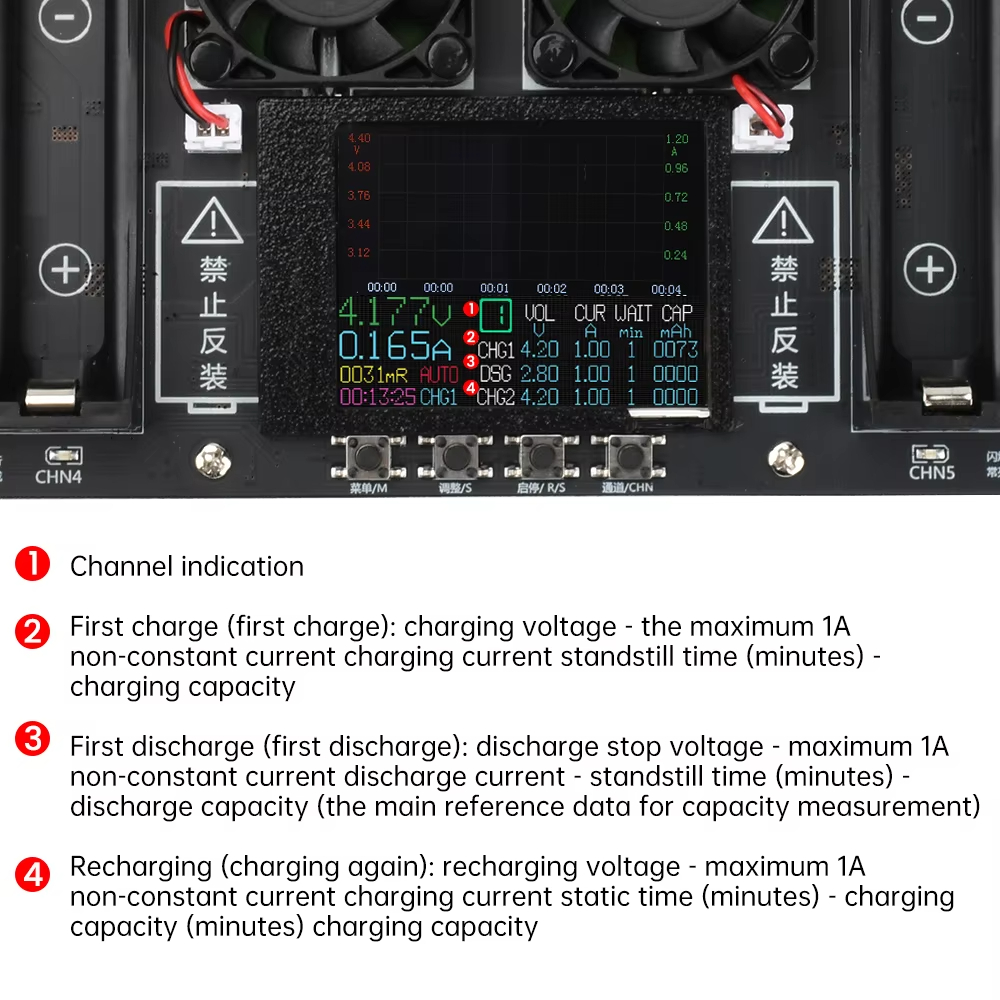

⬆️در توضیح تصویر بالا

در واقع دستگاه سه مرحله دارد:

① Channel indication

عدد 1 یعنی الان دستگاه روی کانال شماره ۱ و باتری شماره ۱ قرار دارد.

② First Charge — شارژ اول

در این قسمت تنظیمات شارژ اول را می‌بینیم:

• CHG1: 4.20 V → باتری تا ۴٫۲۰ ولت شارژ می‌شود.
• 1.00 A → حداکثر جریان شارژ ۱ آمپر است.
• 1 min → یک دقیقه زمان توقف بین مراحل.
• 0073 mAh → ظرفیت شارژی که تا این لحظه ثبت شده؛ در این تصویر فقط ۷۳ میلی‌آمپرساعت ثبت شده، چون فرآیند هنوز در حال انجام است.

③ First Discharge — دشارژ اول

این قسمت مهم‌ترین بخش برای اندازه‌گیری ظرفیت واقعی باتری است:

• 2.80 V → دشارژ تا رسیدن ولتاژ به ۲٫۸۰ ولت متوقف می‌شود.
• 1.00 A → جریان دشارژ حداکثر ۱ آمپر است.
• 1 min → زمان توقف بین مراحل.
• 0000 mAh → هنوز دشارژ انجام نشده، بنابراین ظرفیت اندازه‌گیری‌شده صفر است.

این عددی که در پایان دشارژ در قسمت mAh ثبت می‌شود، معیار اصلی ظرفیت واقعی باتری است.

④ Recharge — شارژ مجدد

بعد از دشارژ، دستگاه دوباره باتری را شارژ می‌کند:

• 4.20 V
• حداکثر 1 آمپر
• توقف ۱ دقیقه
• و در نهایت ظرفیت شارژ مجدد را ثبت می‌کند.

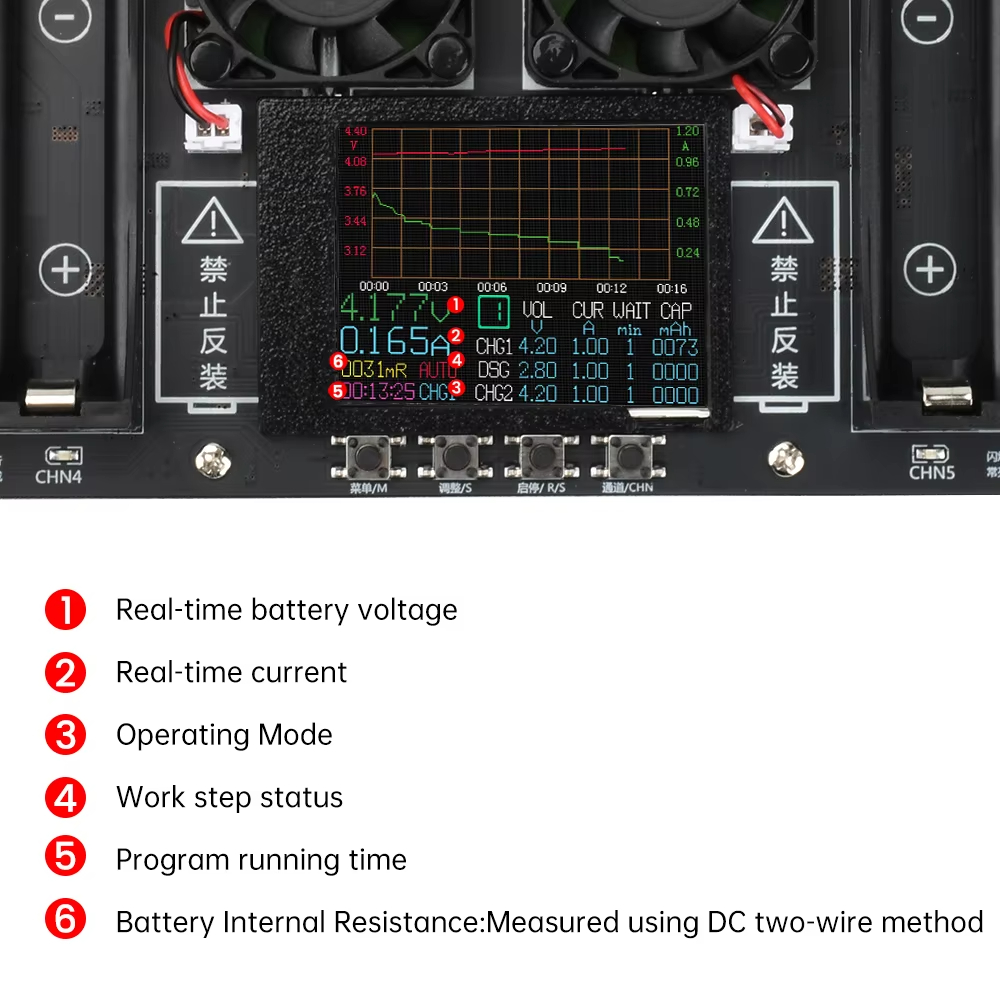

⬆️در توضیح تصویر بالا

① 4.177 V — ولتاژ لحظه‌ای باتری
یعنی باتری الان حدود ۴٫۱۷۷ ولت دارد و در حال نزدیک شدن به ولتاژ نهایی شارژ، یعنی ۴٫۲۰ ولت است.

② 0.165 A — جریان لحظه‌ای
الان شارژر فقط حدود ۱۶۵ میلی‌آمپر جریان وارد باتری می‌کند. این طبیعی است، چون باتری به ۴٫۲۰ ولت نزدیک شده و وارد بخش پایانی شارژ شده است.

③ CHG1 — حالت کاری
یعنی دستگاه هنوز در مرحله اول شارژ است.

④ وضعیت مرحله کاری
اینجا مشخص می‌کند دستگاه الان در کدام مرحله از برنامه قرار دارد؛ در این تصویر هنوز CHG1 فعال است و هنوز به مرحله دشارژ نرسیده.

⑤ 00:13:25 — زمان اجرای برنامه
یعنی این مرحله حدود ۱۳ دقیقه و ۲۵ ثانیه در حال اجرا بوده.

⑥ مهم‌ترین قسمت: مقاومت داخلی0031 mR

یعنی مقاومت داخلی اندازه‌گیری‌شده باتری تقریباً:

۰٫۰۳۱ اهم = ۳۱ میلی‌اهم

برای یک سلول لیتیوم‌یون 18650، ۳۱ میلی‌اهم در حالت کلی عدد خوبی محسوب می‌شود؛ البته قضاوت دقیق به مدل باتری، ظرفیت، دما و میزان شارژ آن بستگی دارد.

مثلاً به‌صورت خیلی کلی:

• حدود 20–40 mΩ → معمولاً خیلی خوب
• حدود 40–80 mΩ → قابل قبول تا متوسط
• بالاتر از 80–100 mΩ → می‌تواند نشانه فرسودگی باشد
• مقاومت خیلی بالا → احتمالاً باتری ضعیف یا مشکل‌دار است

اگر با باتری‌های لیتیومی، مخصوصاً باتری‌های ۱۸۶۵۰، سروکار داشته باشید، خیلی زود متوجه می‌شوید که تشخیص سلامت واقعی باتری فقط با اندازه‌گیری ولتاژ امکان‌پذیر نیست. ممکن است دو باتری هر دو ولتاژ ۴٫۲ ولت داشته باشند، اما ظرفیت، مقاومت داخلی و میزان شارژدهی آن‌ها کاملاً متفاوت باشد.

تستر و شارژر ۸ کاناله باتری لیتیومی برای همین کار طراحی شده است؛ یعنی شارژ، دشارژ، اندازه‌گیری ظرفیت، بررسی جریان و مقایسه عملکرد چند باتری به‌صورت هم‌زمان. در ادامه به رایج‌ترین پرسش‌ها درباره این دستگاه پاسخ داده‌ایم تا قبل از خرید یا استفاده، تصویر واضح‌تری از امکانات و محدودیت‌های آن داشته باشید. 🔋

۱. این دستگاه دقیقاً چیست؟

این محصول یک تستر، شارژر و دشارژر چندکاناله برای باتری‌های لیتیومی تک‌سلولی است. دستگاه دارای ۸ کانال مستقل است و می‌تواند وضعیت هر باتری را جداگانه بررسی کند.

منظور از مستقل بودن کانال‌ها این است که هر باتری مسیر شارژ و دشارژ مخصوص خودش را دارد. بنابراین می‌توانید باتری‌هایی با ظرفیت یا وضعیت متفاوت را در کانال‌های مختلف قرار دهید، بدون اینکه عملکرد یک کانال مستقیماً روی کانال دیگر اثر بگذارد.

این دستگاه برای اندازه‌گیری ظرفیت واقعی باتری، بررسی سلامت سلول‌ها، دسته‌بندی باتری‌های کارکرده و آزمایش باتری‌های جدید کاربرد دارد. نمایشگر رنگی ۲٫۴ اینچی نیز اطلاعات مربوط به هر کانال را به‌صورت واضح نشان می‌دهد. 🧪

۲. این تستر برای چه باتری‌هایی مناسب است؟

کاربرد اصلی این دستگاه برای باتری‌های لیتیوم‌یون تک‌سلولی، به‌ویژه باتری‌های ۱۸۶۵۰ است. همچنین برای بسیاری از باتری‌های هم‌خانواده مانند ۲۱۷۰۰ و برخی سلول‌های لیتیومی با ابعاد مشابه نیز قابل استفاده است؛ البته باید اندازه، ولتاژ و نوع اتصال باتری با هولدر دستگاه مطابقت داشته باشد.

باتری‌های لیتیوم‌پلیمر یا باتری‌های پاکتی نیز در صورت داشتن اتصال مناسب و رعایت ولتاژ مجاز دستگاه قابل آزمایش هستند. برای باتری‌های چندسلولی، یعنی باتری‌هایی که چند سلول به‌صورت سری یا موازی به هم متصل شده‌اند، نباید بدون بررسی دقیق مشخصات از این دستگاه استفاده کرد.

قبل از اتصال هر باتری، ولتاژ، قطب مثبت و منفی، نوع سلول و وضعیت ظاهری آن را بررسی کنید. باتری بادکرده، سوراخ‌شده، زنگ‌زده یا داغ را داخل دستگاه قرار ندهید. ⚠️

۳. منظور از ۸ کاناله بودن دستگاه چیست؟

هشت کاناله بودن یعنی دستگاه می‌تواند تا ۸ باتری را به‌صورت هم‌زمان در کانال‌های جداگانه شارژ یا دشارژ کند. هر کانال شماره مخصوص خود را دارد و اطلاعات مربوط به آن در صفحه نمایش داده می‌شود.

برای مثال، در کانال اول ممکن است یک باتری در حال شارژ باشد، کانال دوم در حال دشارژ، کانال سوم در حالت انتظار و کانال چهارم در حال اندازه‌گیری ظرفیت. این انعطاف‌پذیری باعث می‌شود زمان آزمایش چند باتری به شکل قابل توجهی کاهش پیدا کند.

البته هم‌زمانی هشت کانال به معنی بی‌نیازی از منبع تغذیه قدرتمند نیست. هنگام استفاده از تمام کانال‌ها، منبع تغذیه باید توان کافی داشته باشد تا دستگاه در حین شارژ و دشارژ دچار افت عملکرد نشود. 🔌

۴. نمایشگر دستگاه چه اطلاعاتی را نشان می‌دهد؟

نمایشگر رنگی دستگاه برای هر کانال اطلاعات جداگانه‌ای نمایش می‌دهد. مهم‌ترین اطلاعات قابل مشاهده عبارت‌اند از:

• شماره کانال.
• وضعیت کاری مانند شارژ، دشارژ یا انتظار.
• ولتاژ لحظه‌ای باتری.
• جریان شارژ یا دشارژ.
• ظرفیت اندازه‌گیری‌شده برحسب میلی‌آمپرساعت.
• زمان سپری‌شده از شروع برنامه.
• نمودار تغییرات ولتاژ و جریان.
• وضعیت شارژ اولیه، دشارژ و شارژ مجدد.

این اطلاعات کمک می‌کند کاربر بدون استفاده از مولتی‌متر یا تجهیزات جانبی، روند کار هر باتری را مشاهده کند. برای بررسی جزئی‌تر نیز امکان ورود به صفحه اختصاصی هر کانال وجود دارد. 📊

۵. ظرفیت واقعی باتری چگونه اندازه‌گیری می‌شود؟

برای اندازه‌گیری ظرفیت واقعی، دستگاه ابتدا باتری را تا ولتاژ تعیین‌شده شارژ می‌کند. سپس باتری را با جریان مشخص دشارژ کرده و مقدار انرژی خارج‌شده را ثبت می‌کند. ظرفیت نهایی معمولاً برحسب میلی‌آمپرساعت یا mAh روی نمایشگر نشان داده می‌شود.

برای نمونه، اگر یک باتری با ظرفیت اسمی ۲۵۰۰ میلی‌آمپرساعت در زمان دشارژ حدود ۲۱۵۰ میلی‌آمپرساعت ظرفیت نشان دهد، ظرفیت واقعی آن کمتر از مقدار اسمی است. البته نتیجه می‌تواند به عواملی مانند جریان دشارژ، ولتاژ پایان دشارژ، دمای محیط، عمر باتری و کیفیت اتصال بستگی داشته باشد.

بهتر است برای مقایسه چند باتری، همه آن‌ها را با تنظیمات یکسان آزمایش کنید. اگر جریان، ولتاژ توقف یا زمان استراحت متفاوت باشد، مقایسه نتایج چندان دقیق نخواهد بود.

۶. آیا این دستگاه ظرفیت باتری را دقیق نشان می‌دهد؟

این دستگاه برای بررسی و مقایسه ظرفیت باتری بسیار کاربردی است، اما عدد نمایش‌داده‌شده را نباید همیشه به‌عنوان مقدار آزمایشگاهی کاملاً دقیق در نظر گرفت. دقت اندازه‌گیری از رابطه مستتقیم بین  کیفیت مدار، وضعیت باتری، مقاومت اتصالات، دمای محیط و تنظیمات تست بستگی دارد.

اگر هدف شما دسته‌بندی باتری‌های هم‌نوع است، نتایج دستگاه بسیار مفید خواهد بود. برای مثال می‌توانید باتری‌ها را بر اساس ظرفیت واقعی به گروه‌های ضعیف، متوسط و سالم تقسیم کنید.

۷. دستگاه چه حالت‌های کاری دارد؟

این تستر معمولاً چهار حالت اصلی دارد:

حالت شارژ

در این حالت، باتری تا ولتاژ پایان شارژ تعیین‌شده شارژ می‌شود. برای سلول‌های لیتیومی معمولی، این مقدار معمولاً ۴٫۲ ولت است، اما دستگاه امکان انتخاب ولتاژهای پایین‌تر را نیز فراهم می‌کند.

حالت دشارژ

باتری با بار داخلی دستگاه دشارژ می‌شود تا ولتاژ به مقدار توقف تعیین‌شده برسد. ظرفیت باتری در همین مرحله اندازه‌گیری می‌شود.

حالت خودکار

دستگاه ابتدا باتری را شارژ می‌کند، سپس آن را دشارژ کرده و در صورت نیاز دوباره شارژ می‌کند. این حالت برای آزمایش ظرفیت و بررسی عملکرد باتری مناسب است.

حالت فعال‌سازی

این حالت برای کاربران حرفه‌ای طراحی شده و باتری را به‌صورت اجباری شارژ می‌کند. در این حالت توقف خودکار انجام نمی‌شود و کاربر باید شخصاً روند کار را زیر نظر داشته باشد. استفاده نادرست از این گزینه می‌تواند خطرناک باشد. ⚠️

۸. آیا امکان شارژ و دشارژ چند چرخه وجود دارد؟

طبق مشخصات این مدل، حالت خودکار فقط از یک چرخه شارژ، دشارژ و شارژ مجدد پشتیبانی می‌کند. یعنی دستگاه نمی‌تواند این مراحل را چندین بار پشت‌سرهم تکرار کند.

برای بیشتر کاربردها، همین یک چرخه برای بررسی ظرفیت و وضعیت عمومی باتری کافی است. اگر بخواهید باتری را چند بار چرخه دهید تا دوام آن را بررسی کنید، باید مراحل را به‌صورت دستی یا با تجهیزات تخصصی‌تر انجام دهید.

پس اگر در توضیحات فروشنده عبارت «تست چرخه‌ای» را دیدید، توجه کنید که منظور این مدل، یک چرخه شارژ، دشارژ و شارژ مجدد است؛ نه اجرای نامحدود چندین چرخه. این نکته هنگام خرید اهمیت زیادی دارد.

۹. جریان شارژ و دشارژ دستگاه چقدر است؟

حداکثر جریان شارژ هر کانال حدود ۱ آمپر است و جریان شارژ در این مدل قابل تنظیم نیست. جریان دشارژ نیز برای هر کانال حدود ۱ آمپر اعلام شده، اما دشارژ به‌صورت جریان کاملاً ثابت انجام نمی‌شود.

جریان ۱ آمپر برای بسیاری از باتری‌های ۱۸۶۵۰ مناسب است، اما برای همه باتری‌ها نمی‌توان یک تنظیم یکسان را بهترین گزینه دانست. باتری‌های قدیمی، آسیب‌دیده یا کم‌ظرفیت ممکن است در جریان بالا بیش از حد گرم شوند.

اگر باتری در زمان شارژ یا دشارژ داغ شد، آزمایش را متوقف کنید. همچنین بهتر است باتری‌هایی که مشخصات نامشخص دارند، ابتدا با نظارت و مدت کوتاه آزمایش شوند. 🌡️

۱۰. منبع تغذیه مناسب دستگاه چیست؟

این دستگاه با ورودی ۵ ولت و جریان بالا (حداقل 8 آمپر و حداکثر 10 آمپر ) کار می‌کند و برای عملکرد کامل هشت کانال، به منبع تغذیه قدرتمند نیاز دارد. منبع تغذیه پیشنهادی باید ۵ ولت و توان کافی برای تأمین جریان دستگاه در بیشترین بار را داشته باشد.

استفاده از آداپتور ضعیف می‌تواند باعث افت ولتاژ، خاموش شدن دستگاه، کاهش جریان شارژ یا ناپایداری نمایشگر شود. بهتر است از منبع تغذیه‌ای با کیفیت، تثبیت‌شده و دارای حفاظت در برابر اتصال کوتاه استفاده کنید.

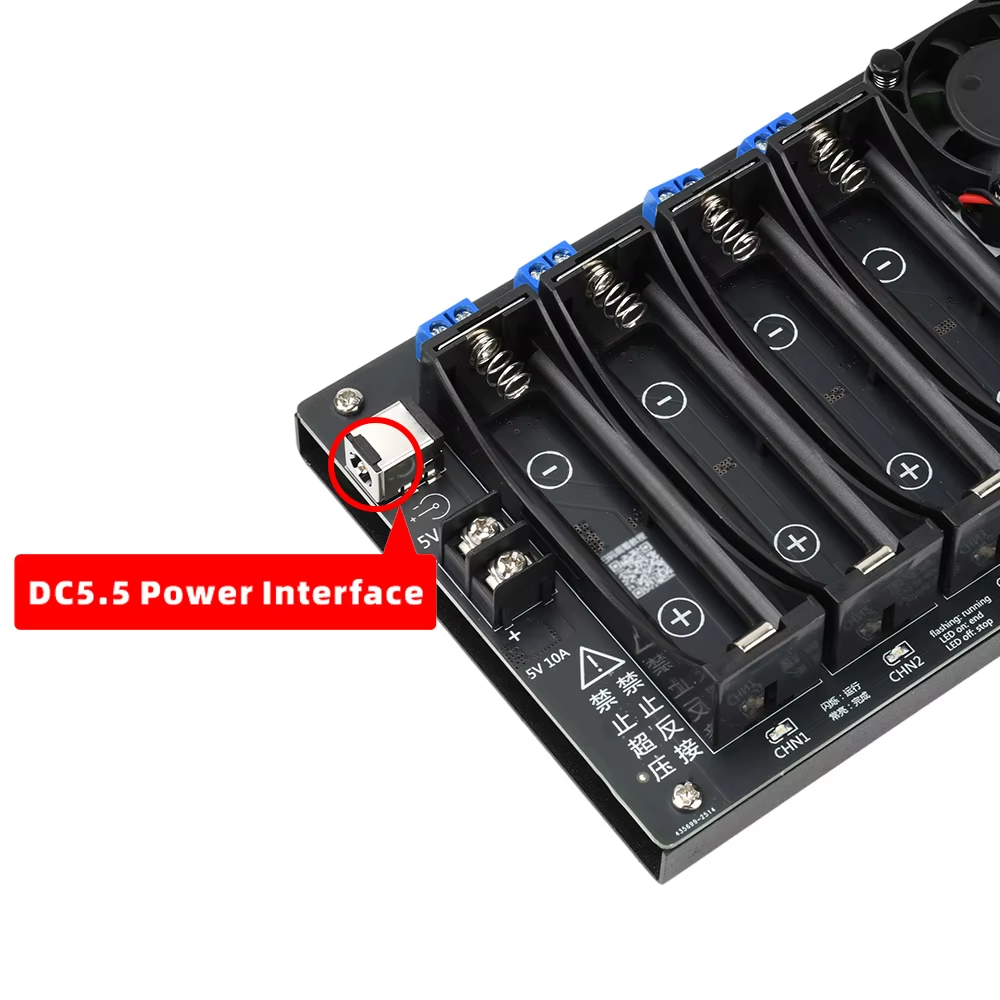

طبق مشخصات این مدل، ورودی دستگاه از طریق سوکت DC سایز ۵٫۵ یا نقاط لحیم مثبت و منفی روی برد انجام می‌شود. اتصال قطب‌ها باید کاملاً صحیح باشد، زیرا اتصال معکوس منبع تغذیه می‌تواند به دستگاه آسیب بزند. 🔋

۱۱. آیا دستگاه دارای فن خنک‌کننده است؟

بله، این مدل به خنک‌کاری فعال مجهز است و فن‌های روی دستگاه به دفع گرمای تولیدشده در زمان شارژ و دشارژ کمک می‌کنند.

هنگام استفاده از چند کانال، به‌خصوص زمانی که چند باتری با جریان بالا در حال شارژ یا دشارژ هستند، گرمای بیشتری تولید می‌شود. فن‌ها با ایجاد جریان هوا، دمای مدار و اجزای داخلی را کنترل می‌کنند.

دستگاه را روی سطحی قرار دهید که مسیر ورود و خروج هوا مسدود نباشد. قرار دادن آن داخل فضای بسته، روی پارچه یا کنار منبع گرما می‌تواند باعث افزایش دما شود. همچنین بهتر است هر چند وقت یک‌بار گردوغبار روی فن‌ها تمیز شود. 🌬️

۱۲. مقاومت داخلی باتری چه چیزی را نشان می‌دهد؟

مقاومت داخلی یکی از شاخص‌های مهم سلامت باتری است. باتری سالم معمولاً مقاومت داخلی پایین‌تری دارد و هنگام تأمین جریان، افت ولتاژ کمتری نشان می‌دهد.

هرچه مقاومت داخلی باتری بیشتر باشد، احتمال افت ولتاژ، کاهش توان خروجی و گرم‌شدن باتری بیشتر می‌شود. این موضوع در ابزارهای شارژی، دوچرخه برقی، پاوربانک و پک‌های باتری اهمیت زیادی دارد.

روش اندازه‌گیری این دستگاه دو سیمه DC است. این روش برای مقایسه باتری‌های یکسان و هم‌سری مناسب است، اما ممکن است به‌دلیل مقاومت سیم‌ها، فنرهای هولدر و محل اتصال، عددی متفاوت از مقدار واقعی نشان دهد. بنابراین بهتر است مقاومت داخلی را یک معیار مقایسه‌ای بدانید، نه تنها معیار تصمیم‌گیری. 🔧

۱۳. آیا می‌توان باتری‌ها را هم‌زمان و بدون یکسان‌بودن تست کرد؟

بله، چون کانال‌ها مستقل هستند، لازم نیست همه باتری‌ها دقیقاً یک وضعیت داشته باشند. یک کانال می‌تواند باتری پرظرفیت داشته باشد و کانال دیگر باتری کم‌ظرفیت یا نیمه‌شارژ را آزمایش کند.

با این حال، برای مقایسه علمی و منصفانه، بهتر است باتری‌هایی با نوع، اندازه، ولتاژ نامی و شرایط مشابه را در یک برنامه یکسان آزمایش کنید. اگر یک باتری با جریان متفاوت یا ولتاژ پایان دشارژ متفاوت بررسی شود، نتیجه قابل مقایسه نخواهد بود.

همچنین توصیه می‌شود باتری‌های خیلی متفاوت را از نظر ظرفیت، عمر و برند در گروه‌های جداگانه دسته‌بندی کنید. این کار به تحلیل بهتر نتایج کمک می‌کند. 📌

۱۴. آیا دستگاه برای تعمیرکاران و فروشندگان باتری مناسب است؟

بله، این محصول برای تعمیرکاران، فروشگاه‌های باتری، تولیدکنندگان پک باتری و مراکز خدمات تجهیزات شارژی بسیار کاربردی است.

تعمیرکار می‌تواند باتری‌های معیوب را از باتری‌های سالم جدا کند، ظرفیت واقعی سلول‌ها را بررسی کرده و باتری‌هایی با عملکرد نزدیک را برای ساخت پک انتخاب کند. فروشنده نیز می‌تواند اطلاعات دقیق‌تری درباره کیفیت باتری‌های موجود داشته باشد.

برای استفاده تجاری، بهتر است نتایج آزمایش همراه با شماره یا برچسب هر باتری ثبت شود. این کار باعث می‌شود بعداً بتوانید عملکرد هر سلول را با نتایج قبلی مقایسه کنید.

۱۵. آیا این دستگاه برای استفاده خانگی و پروژه‌های DIY مناسب است؟

اگر با باتری‌های لیتیومی کار می‌کنید، این دستگاه می‌تواند ابزار بسیار مفیدی باشد. برای ساخت پاوربانک، چراغ قابل‌شارژ، اسپیکر، ربات، تجهیزات قابل‌حمل و پروژه‌های آردوینو می‌توانید از آن برای بررسی باتری استفاده کنید.

بااین‌حال، استفاده از دستگاه نیازمند آشنایی ابتدایی با قطب مثبت و منفی، ولتاژ باتری و اصول ایمنی باتری‌های لیتیومی است. اگر تجربه کافی ندارید، ابتدا با باتری سالم و در حضور فرد باتجربه کار کنید.

باتری لیتیومی در صورت اتصال کوتاه، شارژ بیش‌ازحد، ضربه یا داغ‌شدن می‌تواند خطرناک باشد. بنابراین هنگام آزمایش، دستگاه را بدون نظارت رها نکنید. 🛠️

۱۶. آیا می‌توان از هولدر و ترمینال خارجی هم‌زمان استفاده کرد؟

خیر. در هر کانال باید یکی از دو روش اتصال را انتخاب کنید: استفاده از هولدر داخلی یا اتصال باتری خارجی از طریق ترمینال دوپین.

استفاده هم‌زمان از هولدر و ترمینال خارجی در یک کانال ممکن است باعث اتصال نادرست، ایجاد جریان ناخواسته یا آسیب به مدار و باتری شود. پیش از شروع آزمایش، مطمئن شوید باتری فقط به ورودی انتخاب‌شده متصل است.

برای باتری‌های ۱۸۶۵۰، هولدر داخلی گزینه راحت‌تری است. برای باتری‌های تخت یا باتری‌هایی که در هولدر قرار نمی‌گیرند، می‌توان از ورودی خارجی استفاده کرد؛ البته باید قطب‌ها و ولتاژ به‌دقت بررسی شوند.

۱۷. بهترین روش استفاده از دستگاه چیست؟

برای شروع، ابتدا منبع تغذیه مناسب را متصل کنید و از صحیح بودن قطب‌ها مطمئن شوید. سپس باتری‌ها را از نظر ظاهری بررسی کرده و فقط سلول‌های سالم را در کانال‌ها قرار دهید.

بعد از انتخاب حالت کاری، ولتاژ پایان شارژ، ولتاژ پایان دشارژ، جریان پایان شارژ و زمان استراحت را تنظیم کنید. اگر هدف شما اندازه‌گیری ظرفیت است، باتری را با تنظیمات یکسان شارژ و دشارژ کنید.

در طول آزمایش، دمای باتری و وضعیت نمایشگر را بررسی کنید. اگر باتری متورم شد، بیش از حد گرم شد، بوی غیرعادی داد یا رفتار ناپایداری داشت، دستگاه را متوقف کرده و باتری را از محیط ایمن خارج کنید. ✅

۱۸. هنگام خرید این محصول به چه نکاتی توجه کنیم؟

قبل از خرید، فقط به عبارت «تستر ۸ کاناله» اکتفا نکنید. موارد زیر را بررسی کنید:

• تعداد واقعی کانال‌های مستقل.
• پشتیبانی از باتری ۱۸۶۵۰ و باتری‌های مشابه.
• وجود نمایشگر رنگی و نمایش جزئیات هر کانال.
• امکان اندازه‌گیری ظرفیت باتری.
• وجود حالت شارژ و دشارژ خودکار.
• میزان جریان شارژ و دشارژ.
• نوع منبع تغذیه موردنیاز.
• وجود فن و محافظت حرارتی.
• امکان آزمایش باتری خارجی.
• روش اندازه‌گیری مقاومت داخلی.
• پشتیبانی یا عدم پشتیبانی از چند چرخه تست.
• ابعاد دستگاه و فضای موردنیاز برای نصب.

اگر برای مصرف خانگی به یک شارژر ساده نیاز دارید، شاید این دستگاه امکانات بیشتری از نیاز شما داشته باشد. اما برای تست تخصصی، دسته‌بندی و مقایسه چند باتری، داشتن ۸ کانال مستقل ارزش زیادی دارد.

۱۹. تفاوت این دستگاه با شارژر معمولی چیست؟

شارژر معمولی معمولاً فقط باتری را شارژ می‌کند و در پایان، وضعیت شارژ کامل را اعلام می‌کند. اما این تستر اطلاعات بسیار بیشتری ارائه می‌دهد.

با این دستگاه می‌توانید ظرفیت واقعی باتری را اندازه‌گیری کنید، روند دشارژ را ببینید، مقاومت داخلی را مقایسه کنید و عملکرد چند باتری را هم‌زمان بررسی کنید. به همین دلیل، این محصول بیشتر یک ابزار اندازه‌گیری و تحلیل باتری است تا یک شارژر ساده.

اگر فقط می‌خواهید باتری را شارژ کنید، شارژرهای معمولی ساده‌تر و کم‌هزینه‌تر هستند. اما اگر می‌خواهید بدانید باتری واقعاً چقدر ظرفیت دارد و برای چه کاری مناسب است، تستر چندکاناله انتخاب کامل‌تری خواهد بود. 🔋

20. نمودار شارژ و دشارژ چه کاربردی دارد؟

این نمودار روند عملکرد باتری را در طول زمان نشان می‌دهد. به کمک آن می‌توان مشاهده کرد باتری با چه سرعتی شارژ می‌شود، هنگام دشارژ چقدر پایدار است و چه مدت می‌تواند انرژی موردنیاز را تأمین کند.

برای تعمیرکاران و فروشندگان باتری، نمودار کمک می‌کند سلول‌های ضعیف از سلول‌های سالم جدا شوند. برای کاربران خانگی نیز این نمودار اطلاعاتی دقیق‌تر از نشانگر ساده شارژ ارائه می‌دهد.

21. آیا نمودار ظرفیت باتری را هم نشان می‌دهد؟

بله، دستگاه ظرفیت اندازه‌گیری‌شده را برحسب میلی‌آمپرساعت نمایش می‌دهد. مقدار ظرفیت معمولاً در فرآیند دشارژ اهمیت بیشتری دارد، زیرا نشان می‌دهد باتری چه مقدار انرژی واقعی در اختیار دستگاه قرار داده است.

برای مقایسه چند باتری، بهتر است همه سلول‌ها با ولتاژ شروع، ولتاژ پایان و شرایط یکسان آزمایش شوند. در غیر این صورت، تفاوت تنظیمات می‌تواند نتیجه ظرفیت را تغییر دهد.

22. چرا ولتاژ باتری هنگام دشارژ ناگهان افت می‌کند؟

افت ناگهانی ولتاژ می‌تواند دلایل مختلفی داشته باشد. باتری فرسوده، مقاومت داخلی بالا، ظرفیت واقعی پایین، اتصال نامناسب در هولدر یا جریان دشارژ زیاد از دلایل رایج هستند.

اگر افت ولتاژ در چند آزمایش تکرار شود و باتری زودتر از حد انتظار به ولتاژ پایان دشارژ برسد، احتمالاً باتری ضعیف شده است. بهتر است اتصال باتری و تمیزی کنتاکت‌های هولدر نیز بررسی شود. 🔧

23. آیا صاف‌بودن نمودار به‌معنای سالم‌بودن باتری است؟

صاف و پایدار بودن منحنی ولتاژ معمولاً نشانه خوبی است، اما به‌تنهایی سلامت کامل باتری را ثابت نمی‌کند. ممکن است باتری ولتاژ نسبتاً پایداری داشته باشد، اما ظرفیت واقعی آن کاهش یافته باشد.

برای ارزیابی بهتر باید چند شاخص را در کنار هم دید: ظرفیت، زمان دشارژ، مقاومت داخلی، میزان افت ولتاژ و دمای باتری. ترکیب این اطلاعات تصویر دقیق‌تری از وضعیت سلول ارائه می‌دهد.

24. چرا جریان در پایان شارژ کاهش پیدا می‌کند؟

در شارژ باتری‌های لیتیومی، معمولاً ابتدا جریان بیشتری وارد باتری می‌شود و با نزدیک‌شدن ولتاژ به مقدار نهایی، جریان کاهش پیدا می‌کند. این کاهش جریان بخشی از روند طبیعی تکمیل شارژ است.

زمانی که جریان از مقدار پایان شارژ کمتر شود، دستگاه می‌تواند شارژ را کامل‌شده در نظر بگیرد. مقدار جریان پایان شارژ در این دستگاه قابل تنظیم است و می‌توان آن را روی ۱۰۰، ۲۰۰ یا ۳۰۰ میلی‌آمپر قرار داد.

25. آیا بالا و پایین‌شدن جریان در نمودار طبیعی است؟

مقدار کمی نوسان ممکن است طبیعی باشد، زیرا مدار شارژ و دشارژ برای تنظیم ولتاژ و جریان به‌صورت لحظه‌ای عمل می‌کند. بااین‌حال، نوسان شدید، قطع و وصل مکرر یا تغییرات غیرمنظم می‌تواند نشانه مشکل باشد.

در چنین شرایطی، ابتدا باتری را بررسی کنید. سپس اتصالات هولدر، منبع تغذیه و فن دستگاه را کنترل کنید. اگر مشکل فقط در یک کانال رخ می‌دهد، احتمال دارد ایراد از همان کانال یا اتصال آن باشد.

26. از کدام قسمت نمودار ظرفیت باتری را بخوانیم؟

ظرفیت اصلی باتری معمولاً در مرحله دشارژ ثبت می‌شود. دستگاه مقدار انرژی خارج‌شده را برحسب میلی‌آمپرساعت محاسبه و نمایش می‌دهد.

ظرفیتی که در زمان شارژ وارد باتری می‌شود، لزوماً با ظرفیت قابل استفاده در زمان دشارژ برابر نیست؛ زیرا بخشی از انرژی در مدار، مقاومت داخلی و فرآیند شارژ تلف می‌شود. بنابراین برای مقایسه ظرفیت واقعی، عدد دشارژ معمولاً معیار مناسب‌تری است.

27. نمودار باتری سالم چه شکلی است؟

شکل نمودار به نوع باتری، جریان آزمایش و تنظیمات دستگاه بستگی دارد، اما باتری سالم معمولاً هنگام دشارژ یک منحنی نسبتاً منظم دارد. ولتاژ در ابتدا کمی افت می‌کند، سپس برای مدتی پایدارتر می‌شود و در پایان با کاهش شارژ، سریع‌تر پایین می‌آید.

باتری ضعیف ممکن است از همان ابتدای دشارژ افت زیادی داشته باشد یا خیلی زود به ولتاژ توقف برسد. همچنین ممکن است ظرفیت ثبت‌شده آن به‌طور محسوسی کمتر از مقدار درج‌شده روی بدنه باشد.

28. آیا می‌توان نمودار دو باتری را با هم مقایسه کرد؟

بله، یکی از کاربردهای مهم این قابلیت، مقایسه عملکرد چند باتری است. برای مقایسه درست، باید باتری‌ها را با شرایط یکسان آزمایش کنید.

بهتر است نوع باتری، ولتاژ شروع، ولتاژ پایان دشارژ، جریان آزمایش، زمان استراحت و دمای محیط یکسان باشد. اگر این موارد تفاوت زیادی داشته باشند، حتی دو باتری مشابه نیز ممکن است نمودارهای متفاوتی نشان دهند.

29. منظور از CHG روی صفحه چیست؟

عبارت CHG مخفف کلمه Charging به معنی «در حال شارژ» است. وقتی این عبارت کنار شماره کانال نمایش داده می‌شود، یعنی باتری آن کانال در مرحله شارژ قرار دارد.

در مرحله دشارژ، ممکن است وضعیت کانال با عبارت یا علامت دیگری نمایش داده شود. همچنین در حالت انتظار، دستگاه موقتاً جریان شارژ یا دشارژ را متوقف می‌کند تا مرحله بعدی برنامه آغاز شود.

30. زمان نمایش‌داده‌شده روی نمودار چه مفهومی دارد؟

زمان نمایش‌داده‌شده، مدت اجرای برنامه از لحظه شروع تست است. این زمان می‌تواند شامل شارژ، دشارژ و زمان‌های استراحت بین مراحل باشد.

با استفاده از زمان دشارژ می‌توان مقایسه اولیه‌ای بین باتری‌ها انجام داد، اما زمان به‌تنهایی معیار ظرفیت نیست. جریان دشارژ نیز باید در نظر گرفته شود؛ چون دشارژ با جریان کمتر معمولاً زمان بیشتری طول می‌کشد.

31. آیا نمودار دستگاه برای تست باتری‌های دست‌دوم مناسب است؟

بله، این دستگاه برای بررسی باتری‌های دست‌دوم بسیار کاربردی است. می‌توانید ظرفیت واقعی، افت ولتاژ و مقاومت داخلی چند سلول را اندازه‌گیری کرده و باتری‌های مناسب را از باتری‌های ضعیف جدا کنید.

توصیه می‌شود باتری‌های دست‌دوم را قبل از آزمایش از نظر ظاهری بررسی کنید. اگر سلول آسیب‌دیده، متورم یا بیش از حد داغ است، آن را داخل تستر قرار ندهید.

32. چرا نمودار دو باتری با ظرفیت اسمی یکسان متفاوت است؟

ظرفیت درج‌شده روی باتری معمولاً یک مقدار اسمی یا آزمایشگاهی است. عمر باتری، تعداد دفعات شارژ، شرایط نگهداری، دمای محیط، کیفیت ساخت و مقاومت داخلی می‌تواند باعث تفاوت ظرفیت واقعی شود.

حتی دو باتری با نام و ظرفیت اسمی مشابه ممکن است در آزمایش عملی عملکرد یکسانی نداشته باشند. نمودار شارژ و دشارژ به شما کمک می‌کند تفاوت واقعی آن‌ها را بهتر ببینید.

33. آیا می‌توان از نمودار برای ساخت پک باتری استفاده کرد؟

بله، نمودار می‌تواند برای انتخاب سلول‌های مشابه در ساخت پک باتری مفید باشد. بهتر است سلول‌هایی انتخاب شوند که ظرفیت، مقاومت داخلی و منحنی دشارژ نزدیک به هم داشته باشند.

بااین‌حال، ساخت پک باتری فقط با مقایسه نمودار انجام نمی‌شود. نوع اتصال، مدار محافظ، روش بالانس، جریان کاری و سازگاری سلول‌ها نیز باید بررسی شود. برای پک‌های پرقدرت، رعایت اصول ایمنی و استفاده از BMS مناسب ضروری است. ⚡

34. آیا نمودار این دستگاه جای تجهیزات آزمایشگاهی را می‌گیرد؟

برای استفاده عمومی، تعمیرات و مقایسه باتری‌ها، این دستگاه امکانات مناسبی دارد. اما برای کالیبراسیون حرفه‌ای، تحقیقات تخصصی یا صدور گزارش آزمایشگاهی، ممکن است به تجهیزات دقیق‌تر و کالیبره نیاز داشته باشید.

این تستر را بهتر است ابزاری کاربردی برای تحلیل و مقایسه عملکرد باتری بدانیم. نتیجه آن برای تصمیم‌گیری عملی بسیار مفید است، اما نباید بدون درنظرگرفتن شرایط آزمایش به‌عنوان مقدار مطلق و قطعی استفاده شود.

35. چگونه از نمودار نتیجه دقیق‌تری بگیریم؟

برای رسیدن به نتیجه قابل اعتماد، این نکات را رعایت کنید:

• باتری را پیش از آزمایش از نظر ظاهری بررسی کنید.
• از منبع تغذیه ۵ ولت با جریان کافی استفاده کنید.
• باتری‌ها را با تنظیمات یکسان آزمایش کنید.
• کنتاکت‌های هولدر را تمیز نگه دارید.
• دستگاه را روی سطح مناسب و دارای تهویه قرار دهید.
• اجازه دهید چرخه آزمایش کامل شود.
• ظرفیت، زمان دشارژ و مقاومت داخلی را با هم بررسی کنید.
• برای باتری‌های ناشناخته، ابتدا با نظارت کامل آزمایش را انجام دهی
